CoreBelt 5.0 - Elektronisk muskelstimulator COMPEX - Gratis bruksanvisning og manual

Produkttype	Elektronisk muskelstimulator
Merke	Compex
Modell	CoreBelt 5.0
Referanse	15-0153
Strømforsyning	Oppladbart litium-polymerbatteri (LiPo) 3,7 V / 500 mAh
Kanaler	To uavhengige og individuelt justerbare kanaler
Maksimal intensitet	62 mA (±10%)
Impulsvarighet	200 eller 300 µs (±10%)
Frekvens	3 til 55 Hz (±10%)
Maksimal ladning per impuls	36 mikrocoulomb (2 x 18 μC kompensert)
Tilkobling	Bluetooth Low Energy (BLE), 2,4 GHz-bånd
Mobilapp	Kompatibel med iOS ≥12 og Android ≥8
Beltestørrelse	S/M (65-85 cm) og L/XL (85-114 cm), justerbar
Ladetid	Opptil 2 timer for full lading
Vedlikehold av stimulatoren	Rengjøres med en myk klut og et alkoholbasert rengjøringsmiddel uten løsemidler
Vedlikehold av beltet	Kun håndvask, lufttørking
Sikkerhet	Skal ikke brukes ved pacemaker, ikke senkes i vann, ikke brukes under kjøring
Innhold i settet	Stimulator, belte, elektrodepose (8x8 cm), USB-kabel, reiseetui, hurtigstartguide, advarselsmerknad
Standarder	CE, FCC, i samsvar med standardene EN 60601-1, 60601-2-10, 60601-1-11, 60601-1-6, 60601-1-2

Ofte stilte spørsmål - CoreBelt 5.0 COMPEX

Hvorfor kjenner jeg muskelsmerter etter en økt?

Som ved normal fysisk trening kan muskelstimulering forårsake muskelsmerter. Dette er normalt og bør forsvinne i løpet av en dag eller to. Unngå en ny økt hvis du kjenner muskelsmerter.

Hva gjør jeg ved hudirritasjon under elektrodene?

Noen med sensitiv hud kan oppleve lette rødheter som ofte forsvinner etter 10 til 20 minutter. Ikke start en ny økt på samme område hvis rødhetene fortsatt er synlige. Hvis elektrodene er slitt, bytt dem.

Hvorfor gir ikke stimuleringen de vanlige følelsene?

Kontroller at alle innstillinger er riktige og at elektrodene er godt plassert. Juster posisjonen litt.

Stimuleringen forårsaker ubehag, hva gjør jeg?

Elektrodene kan miste hefteevnen eller være slitt. Bytt dem. Sørg for at metallputene er rene, og juster elektrodeplasseringen.

Hvordan tolker jeg LED-oppførselen?

Hvis LED-en blinker rødt, er programmet avbrutt på grunn av åpen forbindelse (elektrode ikke i kontakt). Hvis den blinker grønt, er batteriet svakt og må lades.

Stimulatoren fungerer ikke, hva gjør jeg?

Prøv å lade stimulatoren. Hvis den fortsatt er inaktiv, kontakt Compex kundeservice eller se www.compex.com.

Hvordan tilbakestiller jeg enheten til fabrikkinnstillinger?

Sørg for at enheten er påslått og ikke stimulerer. Hold inne knappene - og deretter + i 3 sekunder til den starter på nytt.

Hvor lenge varer en økt, og hvor ofte bør enheten brukes?

En økt varer i gjennomsnitt 20 minutter. Det anbefales å bruke enheten 3 ganger per uke i minst 6 uker for synlige resultater.

Kan jeg bruke enheten under graviditet?

Sikkerheten ved elektrisk stimulering under graviditet eller over livmoren under menstruasjon er ikke påvist. Rådfør deg med legen din før bruk.

Hvordan vedlikeholder jeg elektrodene?

Etter hver økt, sett tilbake plastbeskyttelsen på den svarte delen av elektrodene. Bytt elektrodene periodisk (ikke over 15 økter per sett) for å sikre god kontakt og unngå irritasjon.

BRUKSANVISNING CoreBelt 5.0 COMPEX

Pulsvaraktighet: 200 ether 300 [us] +/- 10 %

Frekvensomrade: 3 till 55 [Hz] +/- 10 %

RMS-intensitetsomrade: 0 till 11,3 [mA] (500 till 1000 ohm)

SPECIFICATION FOR RADIOFREKVENSER.

Compex og dets tilbehør er designet til sund muskelstimuling med det formal at forbedre eller lette muskelydelse og lindre smerter.

2. Miljømaessig drug:

A: Hylster!
B: Hak for at qore det lettere at placere baeltet pa bagsiden
C: Elastisk rem for at undgå at lse bänd haenger ned
D: Metalliske stifter, elektroder skal placeres over disse metalstifter
E: Selvfastgorelsessområde for at justere størrelsen på bæltet

Uden elektroder skal du finde og rere ved din rygsjle med fingrene og derefter placere midten af rygbeltet pa din rygsjle. Hakene pa beltet skal lette placeringen.

Placer baeltens forside, og stram og luk fra hjre.

På forsiden skal plastbæltehylsteret��e centeret på din navle. Hvis ikke, fjern remmen og genstart fra starten for at finjustere remjusteringen.

Abn pakken med elektroder, fjern plastikken fra gittermonsterets side.

Stick elektrodernes gitterside ned pa linje med konturerne.

For Corebelt 3.0 og 5.0

Strøm/batteri og LED-lampen

Fejlmeddeelse for Corebelt100, 3.0 og 5.0

Produkt og tilbehør forventet levetid: 3 År

Elektrodens holdbarhed: se elektrode emballagen

NEUROSTIMULATION

Impulsform: konstant rektangulær strøm med pulsudligning for at eliminere enhver jaevnstrømskomponent for at forhindre resterende polarisering på hudniveau.

Maksimal elektrisk ladning pr. Impuls: 36 mikrokulomber (2× 18 C, kompenseret).

Standard pulsstigningsid: 4 s (20% -80%) af maksimal intensitet).

NMES-programmer:

RMS intensitetsomrade: 0 til 11,3 [mA] (500 til 1000 ohm)

RADIOFREKVENSSPECIFICATION

Frekvensband transmission: 2400-2483,5 MHz

Det anbefales på det sterkeste Å lese disse instruksjonene, kontraindikasjoner og sikkerhetstiltak nøye før du bruker encheten.

1. FORKLARING AV SYMBOLER

REF	Referansenummer
SN	seriennummer
	Les og forstå brukerhändboken før du bruker dette produitet
	Forsiktigkeit
IP22	Beskyttet mot berøring med fingre og gjenstand-er som er større enn 12 millimeter. Beskyttet mot vannsprayindre enn 15 grader fra vertikal
	Utstyr for radiofrekvens
	Fabrikant
	Opprinnelse ogproduksjonsdatao
	Dette apparatet må skilles fra husholdningsav-fall og sendes til spesielle innsamlingsanleggfor resirkulering og gjenvinning
	Oppbevar på et tørt sted
	Type BF-påførte deler
%	Relativ fuktighet

	Temperatur
	Atmosfærisk trykk
	Sikkerhetsmerke
	CE-merke
	Skjør, händtak med forsiktighet
	Lateksfri
	Best brukt av
	Lagringsforhold
	Transportforhold
	Bare.Handvask
	Ikke bruk renseri.
	Stryker icke.
	Ikke bruk automatisk tørking.
	Ikke bruk blekemiddel.

	Ikke vri
LOT	LOT-nummer
1	Én bruker
	Ikke legg elektroder på ødelagt hud.
	Må ikke brukes under kjøring ellerBruk av maskiner
	Stimulering bør ikke påføres transcerebraltEller over den fremre nakkeregionen
>0.1w/cm2	Må ikke overstige 0,1 watt/cm2
	Hold elektroder分开ert under behandlingen
	Skal ikke brukes hvis pakken er skadet
	Rengjør elektrodepåføringsområdet med sAPE og vann, skyll grundig kun med vann

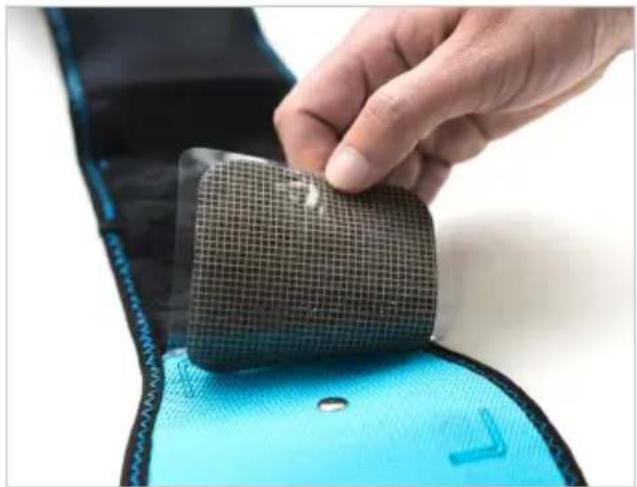

	Fjern plasten fra rutenettmønstersiden
	Lim inn sider av elektrodenes rutenettside ned i tråd med konturene
	Fjern plastdekselet fra den svarte sider av elektrodene

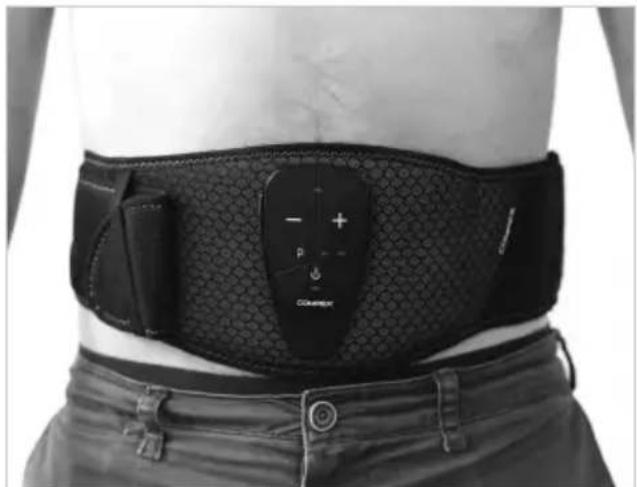

	Plasser beltet rundt midjen

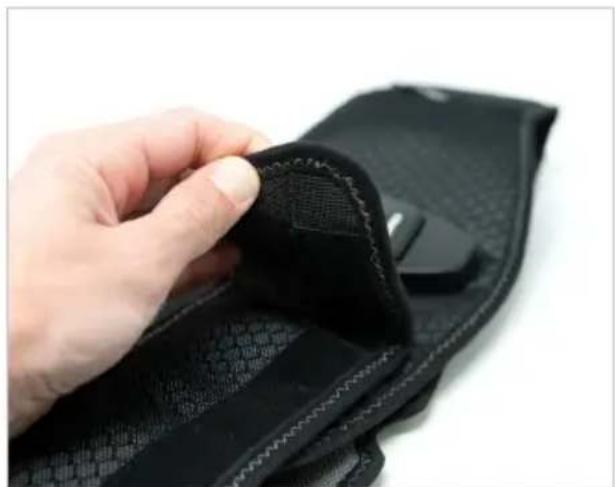

ON ((#))	Start økten
OFF #	Etter økten slår du av stimuleringsenheten
	Fjern beltet fra midjen og bytt ut plastdekselet på den svarte sider av elektrodene
	Brett beltet
	Ha alt i posen.

2. VIKTIG INFORMASJON

KONTRAINDKASJONER

• IMPLANTERTE ELEKTRONISK ENHETER. Ikke brukenheten hvis du har hjertestimulator, implantert defibrillator erer annen implantert elektronisk/elektrisk enhet. Dette kan fere til elektrisk stot, forbrenning, radiofrekvensforstyrrelse erer død.
  ELEKTRODEPLASSERING Ikke bruk stimulering pao annet omrade enn magen eller korsryggen.
• STIMULERING OVER BRYSTET. Ikke bruk stimulering over brystet (en elektrode plassert på brystet og en elektrode plassert på ryggen); den elektriske strømmen som går gjennom brystet kan forårsake potensielt dodelige hjerterytmeforstyrrelser.

ADVARSLER

• DIKKE MODIFISER. Det er ikke tillatt Å modifisere dette utstyret.
• FUKTIG ATMOSFAERE. Ikke bruk stimulering i badekar, dusj eller badstue. Enheten mä ikke legges i vann.
• BRANN- OG EKSPLOSJONSFARE. Enheten er/DDke tiltenkt bruk i omrader der det kan oppsta eksplosjonsfare. Ecksplosjonsfare kan oppsta ved bruk av brannfarlig narkose og i oksygenrike miljøer.
• ELEKTROKIRURGISK UTSTYR ELLER DEFIBRILLATORER. Samtidig tilkobling av en bruker til høyfrekvent elektrokirurgisk utstyr kan fore til forbrenning av huden ved elektrodene og atenheten ødelegges.
  KORTBOLGE ELLER MIKROBOLGE. Ikke bruk stimulatoren innenfor en meter av kortbolge- ellermikrobolgeovenheter sidene kan forandre strommene som genereres av stimulatoren. Hvis du er i tvil ombruken av stimulatoren i umiddelbar nærhet av en annen medisinsk enchet, spor produsenten av sistnevnte.
• ELEKTRONISK OVERVÄKNINGSUTSTYR. Ikke bruk stimulering i nærheten av elektronisk overvåkingsutstyr (f.eks. hjerteovervåkere, EKG-alarmer), da det er risiko for at de ikke vil virke på riktig mæte sa lenge den elektriske stimuleringsenheten brukes.
• ELEKTROMAGNETISK STRÁLING. Ikkebruks stimulatoren på steder der andere enheter brukes til Å sende ut ubeskyttet elektromagnetisk stråling.
  TILKOBLING. Koble kun deler og tilbehør til deutsche enheten som er spesifisert i bra克斯anvisingen som en del av det elektromuskulaere utstyret, eller som er spesifisert som kompatibelt med det elektromuskulaere utstyret.
• RF-KOMMUNIKASJONSUTSTYR. Bærbart RF-kommunikasjonsutstyr skal ikke nærmere enn 30 cm (12 tommer) fra noen del av Compex-enheten. Ellers kan ytelsen til dette utstyret bli redusert.
  TILGRENSING ELLER STABLING Enheten skal ikke brukes ved sider av erler stables på annet elektrisk utstyr for Å forbhindre at feilfunksjon oppstår. Hvis sikBruer nodvendig, skal denen enheten og den andre enheten observeres for Å kontrollere den normale funksjonen.
• SKADET ENHET ELLER TILBEHØR. Bruk aldri encheten ell er tilbehør hvis delene er er skadet. Sjekk encheten, kontaktene og plagget nøye før hvrBruk.
• TILBEHØR. Bruk ikke annet tilbehør enn de som er spesifisert av Compex. Bruk av annet tilbehør kan skadeytelsen til,enheten,fore til akt elektromagnetisk stråling eller redusert elektromagnetisk immunitet forenheten.
• FEIL VED LADING. Koble fra strømadapteren umiddelbart ved unnormal oppvarming ellr lukt, ellr hvis det kommer røyk fra strømadapteren erer enheten.
• LADING I ET TRANGT ROM. Ikke lad encheten på et trangt rom (bæreveske, skuff osv.). Det er en risiko for brann.

• KJØRING ELLER BRUK AV MASKINER. Slå av encheten for kjøring, bruk av maskiner erler for du utfører noen aktivitet hvor ufrivillige muskelsammentrekninger kan skade deg.

• SøVN. Det må ikke utføres stimulering under søvn.
  HÖYDE. Ikke bruk stimulatoren i hóyder på over 3000 meter. Dette kan före til feilfunksjön.
  PERSONLIG BRUK AV ELEKTRODER. Bruk av samme elektroder pa flere personer kan fore til infeksjon.

• SYKDOMMER. Hvis du har mistake om ell diagnostisert kardiopati, epilepsi, alvorlige arterielle sirkulasjonsproblemer, abdominal ell inguinal brokk, kreft ell trenger a bruke enheten til rehabilititering eller fysioterapi, skal du ffolge forholdserglene som anbefales av din lege.
• STIMULERING i NÆRHETEN AV METALL. Unngå Å bruke stimulering i nærheten av metall; dette øker risikoen for ubehag og forbrenning. Fjern smykker, piercinger, belteklips aller andre avtagbare metallgjenstander i stimuleringsområdet.
• DRIFTSFORHOLD. Denne eheten skal brukes ved + 0 °C til + 40 °C og ved 15% til 75% av relativ fuktigkeit. Enheten skal oppbevares ved -20 °C til + 45 °C og 75% av maksimal relativ fuktigkeit. Ved transport kan temperaturen gå opp til + 60 °C.
  VEDLIkehOLD. Det finnes ingen deler i enheten som kan repareres avBrukeren. Hvis en feil oppstar skal bruk avsluttes umiddelbart, og ta kontakt med naermeste forhandler..

FORSIKTIGHET/FORSIKTIKHETSTILTAK

• PVASOVAGAL REAKSJON. Begynn alltid en innledende stimulering (første elektrostimuling) nr du sitter eller ligger. I sjeldne tilfeller kan spesielt nervse personer oppleve en vasovagal reaksjon, noe som produserer en felse av svakhet og en tendens til besvimelse. Dette er ikke alvortig, men hijs dette forekommcr, er alt som kreves at man stopper stimulering og at Personen ligger med bena hevet inntil svakhetsfølelsen forsvinner (5 til 10 minutter).
• STIMULERING AV USKADET HUD. Bruk bare stimulering på uskadet hud. Hvis/DDne instruksjonen icke følges, kan stimulering forverre tilstander forårsaket av lesjoner eller hudsykdommer av noe slag.
• SVANGERSKAP. Sikkerheten ved elektrisk stimulering under graviditet aller over livmoren under menstruasjon har/DDke blitt verifisert.
• INDRE BLØDNINGER. Bruk med forsiktigh hvis du er disponert for innvendig blødning, for eksempel etter skade eller brudd.
  TAP AV FÖLELSE. Bruk med forsiktighet hvis stimulering päfores omrader av huden der følelsesnivæt er lavere enn normalt. IkkeBruk stimulering pa en person som ikke kan uttrykke seg.
  BATTERILEKKASJE. Hvis det lekker fra en komponent, iversett tiltak for a sikre at væsken ikkekommen i kontakt med huden eller øynene. Dersom dette skjer, vask det berørte området med vann og ta kontakt med lege.
  BARN. Denne encheten og dens tilbehør må oppbevares utilgengelig for barn.
  FREMMEDMATERIALIA. Fremmedmaterialie (som stov, vann, metall osv.) mä ikke fåkommen inn i encheten.
  VARME- ELLER KULDEGENERERENDE ENHETER. Bruk av varme-ller kuldegenererende enheter (f.eks. elektriske tepper, varmeput er ispakker) kan paviske elektrodenes ytelseller endre sirkulasjonen/ folsomheten til brukeren, med akt risiko for personskade.
• ETTER KIRURGI. Bruk med forsiktighet etter kirurgisk inngrep.
• INSTRUKSJONER FOR ELEKTRODER. Se instruksjonene for bruk og oppbevaring som står på posen med elektroder.
• STØRRELSE PÅ ELEKTRODER. Forsiktighet bør utvises nár strømmen har en densitet på mer enn 2 mA/cm².

• RENGJØRING AV HUD. For best resultat, vask ogrens huden for eventuelle oljer og tørk godt ffor du fester elektrodene.
  FESTE ELEKTRODER. Fest elektrodene på en sik mate at hele overflaten er i kontakt med huden.

• PLASSERING AV ELEKTRODER. Plasser elektroder som vist i brosjyren. Compex frasier seg alt ansvar for eventuelle konsekvenser som følge av at elektroder plasseres annerledes.

• FLYTTE ELEKTRODER. Slå alltid av stimulatoren før du flytter eller fjerner elektrodene under en økt.
• EFFEKTIVITET AV ELEKTRODER. Bruk aldri et sett med selvklebende elektroder i mer enn 15 økter, fordi kontaktkvaliteten mellom elektroden og huden, som er viktig for brukerens komfort og effektiv stimulering, gradvis reduseres.
• HUDIRRITASJON. Noen pasienter med svært sensitiv hud kan oppleve rødhet under elektrodene etter behandling. Vanligvis er denen rødheten welt ufarlig og vil forsvinne etter 10 til 20 minutes. Derimot bør det aldri startes en ny stimuleringsøkt på samme område hvis rødhet fortsett er synlig.
  BATTERl. Hvis enheten med innebygd batteri ikke brukes jevnlig, anbefales det Å koble til encheten minst en gang hver tredje maned for Å lade batteriet.

3. TILTENKT BRUK

Compex-enheten er en elektrostimulator som stimulerer nervefibre ved hjelp av elektriske impulser som overfores via elektroder. De elektriske impulsene som produseres av encheten tillater ulike typer nervefibre Å blistimulert:

Motornervene stimuler en muskelrespons, referert til som elektrisk muskelstimulating (EMS), tilgengelig i Corebelt 1.0, 3.0 og 5.0.

1. Tiltenkt brukerpopulasjon

Compex og tilbehøret er designet for sunn muskelstimulating med sikte på Å forbredre eller lette muskelytelsen og lindre smerte.

2. Tiltenkt bruksmiljø

Apparatet skal brukes innendørs og kan brukes av en化进程ist på et passende innendørs sted, f.eks. hans / hennes hjem, arbeid eller treningsstudio.

3. Tiltenkt kroppsdel

Enheten er beregnet for bruk i bukområdet og korsryggen og bør bareBrukes pa frisk hud.

1. INN HOLDET I SETTET

	Corebelt 1.0 Corebelt 3.0 Corebelt 5.0
	REF QTY	REF QTY	REF QTY
Stimulatoren Sender pulser gjennom beltet og elektroder til musklene for Å krympe eller slappe av.	15-01511	15-0152 115-0153 1
Belle Tilpasser seg midjestørrelsen og tillater riktig stangposisjon.	12-0151BLT- xx	1	12-0152BLT- xx	1	12-0153BLT- xx	1
Pose med elektroder (elektroder 8 × 8 cm) Elektrodene på plasseres på beltet før det tas I bruk. De er i direktekontakt med huden og lar pulsen sendes til musklene.	82-02501	82-02501 82-02501
USB-kabel Den kobles til en hvilken som helst USB-lader, den gjør det mulig Å lade batteriet til stimulatoren. Det kan ta optil 2 timer Å lade den helt opp.	601163 1	601163 1 601163 1
Reiseveske Det gjør at stimulatoren, beltet og tilbehøret kan lagres og transporteres trugt.	12-03291	12-0330 112-03311
Hurtigstartveiledning Gir generell informasjon om hvordan,enheden skal brukes.	14-08841	14-0884 114-08841
Advarsler bulletin Rapporter risikoene og forholdsreglene du bør+vare oppemarksom på.när du bruker enheten.	14-08831	14-0883 114-08831
App for nedlasting Det gir full kontroll over,enheten.	Ja ≥ iOS12	Ja ≥ Android 8	Ja ≥ iOS12	Ja ≥ Android 8	Ja ≥ iOS12	Ja ≥ Android 8

5. MÄL/PROGRAMMER FOR ENHETER

I giennomsnitt tar økten 20 minutter, og produktet må brukes 3 ganger i uken for a oppnå resultatet. Hvis du vil ha mer informasjon om mål, følger du retningslinjene for appen.

• Disse malene kombinerer muskelstimulating med aktiv trening samtidig.

6. ENHET FUNKSJON

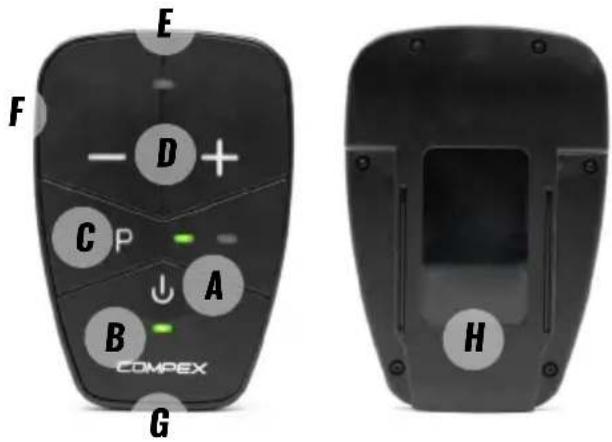

ENHET BESKRIVELSE

Stimulatoren er koblet til beltet og er i stand til Å betjene flere funksjoner. Noen funksjoner kan også styres via app.

A. Slä av/pa- knappen ellter pauseknappen under stimulering
B LED-strøm og batteriindikator (se saken etterpa)
C Programknapp (bare tilgengelig i Corebelt 1.0), for a velge P1-ller P2-programvara

P1 Første Grønne LED lyser
P2 fpreste og andre gronne LED lyser

D + / - intensitetsknapper, for 日 oke eller redusere stimuleringsintensiteten

E Led-indikator for stimulering (se status etterpa)
F Laderkontakt, kobler du til USB-kabelen for Å lade encheten
G Stikkontakter for beltekontakten
H Guide for Å sette stimulatoren inn i beltet, skyv encheten inn i beltehylsteret

LED-indicator for enhet

Led-indikator for strøm og batteri LED-indikator for stimulering
Lyser grønt LED: Enhet PÅ LED lyser gult: Stimulering aktiv
LED-indikatoren lyser gult, blir grønn på batteriet er fulladetl: Ladeenhet	LED-lampen blinker gult en gang: Økt intensitet aller reduksjon
LED blinker grønt: Enhet lavt batterinivå	LED-blitsen er gul (eksplosjon): Maksimal intensitet nædd
Ved lading blinker LED i rødt: temperaturen er for lav ellr for høy til ø lade stimuleringsenheten	-
LED-blitsen blinker rødt: Programmet ble[midlert-IDig avbrutt på grunn av øpning av punkt	-
LED vekslende grønn/rød: Enhet klar for paring -
LED lyser rødt og deretter av: Status for feil -

BESKRIVELSE AV BELTE

A. hylster
B. Hakk for Å lette plasseringen av beltet pÅ baksiden
C. Elastisk stropp for a unnga at lse ender av beltet henger ned
D. Metalliske pinner, elektroder mä plasseres over disse metallpinnene
E. Selvfesteomrade for a justere storrelsen pa beltet

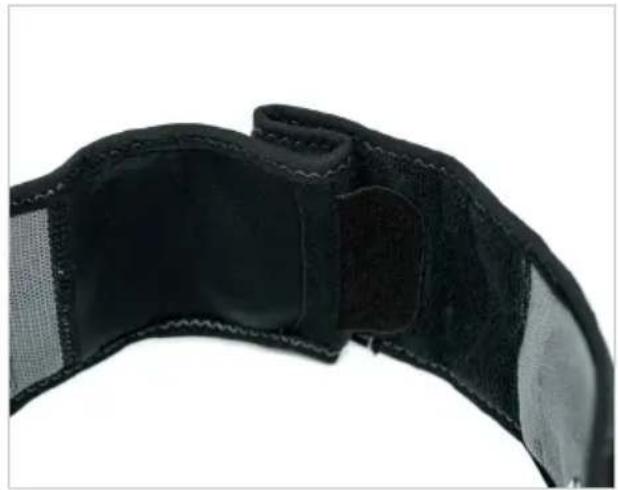

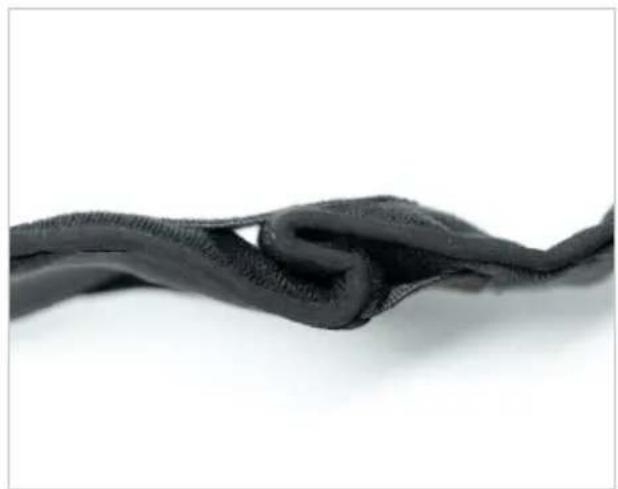

Oppsett av beltestørrelse

juster storrelsen pa beltet ved a mole midjeomkretsen og se hviket beltenummer det samsvarer med.

Stå rett opp, finn toppen av hoftebenet og bunnen av ribbeina. Plasser mælebandetmidt mellom disse punctene og vikle det rundt midjen. Hold mælebandet mot kroppen din, ikke for stramt, og ta en avlesning.

Belte storrelse L/M

Midje omkrets Vedleggsområde
65 - 67cm 0
67 - 72cm 1
72 - 78cm 2
78- 84 cm 3
84 - 85cm 4

Belte storrelse L/XL

Midje omkrets Vedleggsområde
85 -87cm 0
87-94 cm 1
94 - 100cm 2
100 - 107cm 3
107-113cm 4
113-114cm 5

Juster beltet ved a plassere det interne tilbehoret pa beltenummeret som ble funnet i forrige trinn.

Juster deretter den andere siden ekstertnt feste og boy beltet for a fa en S-lignende form.

Uten elektroder, finn og berør ryggsoylen med fingre, og plasser deretter midten av ryggbeltet pa ryggsoylen. Hakkene pa beltet skal lette plasseringen.

Plasser forsiden av beltet og stram og lukk fra høyre.

I forgrunnen skal borrelåsen i midten vare over navlen. Hvis ikke, fjern beltet og start på nytt fra begunnelsen for Å justere beltejusteringen.

For Corebelt 1.0, 3.0 og 5.0 kan du laste ned og bruke appen til a fã tilgang til alle funksjonene pã encheten.

≥ iOS12 ≥ Android 8

Forenlighe

Smarttelefonen din må stotte Bluetooth Low Energy-funksjonen og vår kompatibel med ≥ iOS12 og ≥ Android 8-operativsystem for Å kunne bruke Corebelt App.

PLASSERING AV ELEKTRODENE OG STIMULATOREN PABELTET

De doble klebrige sidene elektroder skal plasseres pa beltet i henhold til plasseringsmarkeringene som er skissert pa beltet.

Apne pakken med elektroder, fjern plasten fra rutenettmønstersiden.

Lim inn sider av elektrodegitteret pa linje med omrisset.

Pà dette stadiet mâ den synlige sider av elektrodene ære normal svart.

Vi anbefaler à plassere de fire elektrodene, to foran og to i ryggen, selv om du bare stimulerer magemusklene. ell bare nedre rygg.

Pass pà at metall neglene er helt dekker med elektrroder.

Brukdenneenheten kun medelektroder som anbefalesav Compex.

Skyv stimulatoren inn i belthylsteret. Kontroller at kontakten er godt satt inn i stimulatoren.

STARTEEN0KT

Kontroller at du allerede har konfigurert beltestorrelsen for akten starter. Hvis ikke, kontROLLER innstillingsdelen for beltestorrelse.

Fjern plastdekselet fra den svarte sider av elektrodene.

Plasser baksiden av beltet på korsryggen. For Å gjøre dette, se etter ryggraden og berør fingre, og plasser deretter midten av ryggbeltet på ryggraden. Hakkene på beltet skal lette plasseringen.

Stram deretter beltet rundt midjen. Frontelektroder skal plasseres pa begge sider av navlen.

Lukk beltet på den andere sider av beltet. For ä unngå at lse ender av beltet henger ned, kan du feste spissen av beltet til selvstabiliseringsområdet og flytte det under gummibeltet.

Pass p' at du trykker p' elektrodene iHUDen.

Trykk pa avspillings-/stoppknappen for a sla pa enheten.

VELGOGSTARTPROGRAMMET

For Corebelt 1.0, 3.0 og 5.0 last ned appen og følg instruksjönene til app.

≥ iOS12 ≥ Android 8

Hvis ønskelig, mens du stimulerer, kan du ta kontrollen over programmet direkte via stimulatoren.

Ved Å trykke på + eller - knappen kan du øke eller redusere intensiteten. Trykk på start-/stoppknappen for Å sette programmet på pause. Trykk på +-knappen for Å starte den på nytt.

For Corebelt 3.0 og 5.0

Du kan også starte en økt uten appen. I dette tilfellet er standardprogrammet lastet ned "Grunnlegende stabilitetsforbedring", som stimulerer magemusklene og korsryggen samtidig. Fremre og bakre elektroder brukes til dette programmet.

For Corebelt 1.0

Du kan ogsa starte en økt uten appen. I dette tilfellet trykker du pã P-knappen for a velge p1 erer P2. När dette alternatively er valgt, øker du intensiteten til ønsket niva ved a trykke pa +-knappen. Sorg for at intensiteten øker i sammentrekningsfasen (sterk fase). Hvis du vil redusere intensiteten, trykker du bare pa - knappen. Trykk pa start-/stopknappen for a sette programmet pa pause. Trykk pa +-knappen for a starte den pa nytt.

P1 program: Stimulering av magemusklene - > bruker de fremre elektrodene

P2 program: Forbedre min grunnleggende kjernestabilitet - > bruker fremre og bakre elektroder

P1 stimulator bare magemusklene og derfor brukes bare frontelektroder P2-programmet stimulerer abs og korsrygg samtidig. I dette tilfellet brukes alle fremre og bakre elektroder.

• Øk intensiteten til det maksimale toleransenivået, eller med andre ord den høyeste innstillingen du klarer uten at det blir ubehagelig. Hvis du føler smerte eller ubehag, stopp økten umiddelbart.
  Fremdrift i intensitet i lopet av en økt, s² vel som fra en økt til en annen.
• Utför minst 3 økter per uke i 6 uker.

AVSLUTTE EN ØKT

På slutten av økten slår du av encheten ved Å trykke på avspillings-/stoppknappen og fjerne beltet fra livet. La stimulatoren og elektrodene stå på beltet, men sorg for Å skifte ut plastdekselet på den svarte sider av elektrodene og oppbevar alt tilbake i posen.

7. FAQ

Muskelsmerter

• Som med normal fysisk trening, kan muskelstimulering fore til muskelsmerter. Dette er normalt og bør forsvinne etter en dag eller to. Unngå en ny økt hvis du har muskelsmerter.

Hudirritasjon

• Noen personer med svært sensitiv hud kan oppleve rødhet under elektrodene etter økten. Generelt er denen rødheten welt ufarlig og forsvinner vanligvis etter 10 til 20 minutter. En annen stimuleringsøkt anbefales imidlertid ikke i samme område hvis rødhet fortsett er synlig.
  Hvis elektroder er slitt, kan de forarsake hudirritasjon og ma byttes ut.

Stimulering gir/DDke den vanlige falelsen.

• Kontroller at alle innstilingene er riktige, og kontroller at elektrodene er riktig plassert.
• Omplasser elektrodene litt.

Stimulering forarsaker ubehag

• Elektroder mister evnen til Å holde fast og gir ikke lenger riktig kontakt med huden. Skift ut elektroder
• Elektroder er slitt og må byttes ut.
• Omplasser elektrodene litt.
  Pass pà at metallnaglene er rene.

Strøm- og batteri-LED-oppførsel

• LED blinker rødt programmet er midlertidig suspendert på grunn av Åpningen av tilkoblingen, det vil si ab en eller flere poler er i kontakt med huden.
  LED blinker gront - >enheten har lavt batteri, ma du lade den opp.

Stimulatoren virker icke

• Prov à lade stimuleringsenheten. Hvis stimulatoren etter dette fortsatt ikke slår seg pa, kan du kontakte Compex kundeservice eller gå til www.compex.com.

Alvorlig ulykke

Hvis du opplever en alvorlig hendelse med encheten, kan du kontakte Compex kundeservice.

Feilmelding for Corebelt 1.0, 3.0 og 5.0

• Alle systemmeldinger (feilmeldinger) som er opprettet av encheten og vist i app, forklarer seg selv.

Tilbakestill til fabrikinnstillinger

Stimuleringsanordningen krever ikke kalibrering eller periodisk vedlikehold. Menær det er ndvendig (mistrongen haver annen maned) rengjør med en myk klut og en lnsningsmiddelfri rengjøringsmiddel som inneholder alkohol. Bruk sa lite væske som mulig for a rengjore encheten. Stimulatoren Eller beltet ma化进程, da de inneholder høyspenningskomponenter som kan forarsake elektrisk stot. Hvis stimuleringsenheten ellertet inneholder deler som ser ut til a vare uavbrutt ellerefekte, kan du kontakte Compex kundeservice.

Det er ingen deler som brukeren kan vedlikeholde i enheten. I tilfelle feil, slutt Å bruke umiddelbart og kontakt Compex kundeservice.

VEDLIKEHOLD BELTE

Beltet kan bare handvaskes. Det anbefales a vaske minst annihilver maned. Fd du vasker den med mild sape, ma du fjerne stimulatoren og elektroder. Unnga a nedsenke stimulatoren i vannet og folg instruksjonene pa beltet nar det vaskes.

	Kunhandvask
	Strykes ikke.
	Ikke bruk automatisk tørking. Tørk beltet på en flat over- flate, unngå varme overflater fordi beltet inneholder en plastdel. Pass på at beltet er helt tørt på du bruker det.
	Ikke bruk renseri.
	Ikke bruk blekemiddel.
	Ikke vri

Levetiden og effektiviteten til elektroder avhenger av forskjellige kriterier som hudtype, elektrodepleie, lagring og antall økter.

Pass pà at huden din er ren og fri for lotion, krem eller oljer fór du plasserer elektroder pà huden din.

Etter økten kan du legge elektrodene på beltet, men sorg for a sette plastdekselet på den svarte delen av elektrodene og lagre alt i kapselen.

Elektroder bør byttes ut med javne mellomrom fordi kontaktkvaliteten mellom elektroden ogHUDen, som er avgjorende for brukerkomfort og effektiv stimulering, gradvis avtar.

Av hensyn til renslighet ma du ha ditt eget elektrodesett.

BETINGELSER FOR LAGRING/TRANSPORT OG BRUK

	Langsiktig lagring Transport bruk
Temperatur -20°C to +45°C	-20°C to +60°C	0°C to +40°C
-4°F to +113°F	-4°F to +140°F	32°F to +104°F
Relativ fuktigkeit maks	75 %/DD	maks 75 %/DD	15 % til 75 %/DD
inkludert kondens	inkludert kondens	inkludert kondens
Atmosfærisk trykk fra	700 hPa til 1060 hPa	fra 700 hPa til 1060 hPa	fra 700 hPa til 1060 hPa (maks høyde 3000m)

Det tar 2 timer Å varme opp encheten fra minimum lagringstemperatur til 20^ / 68^ omgivelsestemperatur eller Å kjole ned encheten fra(Maximal lagringstemperatur til en 20^ / 68^ omgivelsestemperatur

DISPOSISJON

Batterier må kastes i henhold til gjeldende nasjonale forskriftskrav. Ethvert produit med WEEE-etikett (skriftlig hjulbeholder) må skilles fra husholdningsavfall og sendes til spesielle resirkulerings- og gjenvinningsanlegg.

9. TEKNISKE SPESIFIKASJONER

GENERELLINFORMASJON

Oppladbart lithiumpolymerbatteri (LIPO) (3,7 V / 500 mAh).

Anbefalt AC/DC veggmonteringsadapter: Modell SM15-5-V-138 / 5V-1A / Multi-Blade Inkludert / Leverandc CUI Inc.

Forventet levetid for Produkt og tilbehør: 3 År

Levetid for elektrode: se elektrodeposse

NEVROSTIMULERING

Alle elektriske spesifikasjoner leveres med en impedans fra 500 til 1000 ohm per kanal.

Kanaler: to uavhengige og individuelt justerbare kanaler, elektrisk isolert fra hverandre.

Impulsform: konstant rektangulær strøm med pulskompensasjon for Å eliminere enhver likestrømskomponent for Å forhindre gjenværende polarisering på hudniva.

Maksimal elektrisk ladning per impuls: 36 mikrocoulomber (2× 18 C, kompensert).

Standard pulsstigningstid: 4 s (20% -80%) av maksimal intensitet).

NMES-programmer:

Pulsenergiøkning, manuell justering av stimuleringsenergi fra 0 til 200 energia ved minimum trinn på 1 energia.
bølgeform: VMS

Intensitetsomrade:0to62[mA] + / - 10%

Puls varighet: 200 ether 300 [us] +/- 10%

Frekvensområdet: 3 til 55 [Hz] +/- 10 %

RMS-intensitetsomrade: 0 til 11,3 [mA] (500 til 1000 ohm)

RADIOFREKVENS SPESIFIKASJON

Frekvensbandoverf.org:2400-2483,5MHz

Modulasjonstype: GFSK

Datahastighet: optil 2 Mbps 500 kHz avvik ved 2 Mbps

Effektiv utstralt effekt: +6dBm

INFORMASJON OM ELEKTROMAGNETISK KOMPATIBILITET (EMC)

Stimulatoren er utformet for a brukes i typiske hjemlige miljøer som er godkjent i samsvar med sikkerhetsstandarden EMC EN 60601-1-2.

Denne enhances avgir svart lave nivær ved RF-stråling og er derfor usannsynlig Å forårsake forstyrelser med elektroniske enheter i nærhen (radioer, datamaskiner, Telefoner, etc.).

Stimulator er designet for a tale overskuelige forstyrelser som stammer fra elektrostatisk utladning, magnetiske felt fra strormforsyningen eller radiofrekvensemittere.

Det er imidlertid违法犯罪 at stimulatoren不同程度 in the past 12 months.

Hvis du vil ha mer detaljert informasjon om elektramagnetiske utslipp og immunitet, kan du kontakte Compex. com stimulatoren overholder del 15 av FCC-reglene.

STANDARDER/FORSKRIFTER

For a sikre din sikkerhet er stimulatoren designet, produsert og distribuert i samsvar Low Voltage Directive 2014/35/EU og FDA 21 CFR 820 21 CFR Part 820 - Kvalitetssystemregulering. Den oppfyller ogsa kriteriene for 60601-1, 60601-2-10, 60601-1-11, 60601-1-6, 60601-1-2.

10. EMC-TABELL

Compex-stimulatoren trenger spesielle forholdsergler angaende EMC og ma installeres og tas i bruk i henhold til EMC-informasjonen som er gitt.

CISPR 11 Gruppe 1 radiofrekvensutslipp
RF-utslipp CISPR 11 KLASSE B
- IMMUNITY testniva

VEILEDNING OG PRODUENTERKLÅRING - ELEKTROMAGNETISK UTLIPP
Compex-stimulatoren er beregnet for bruk i det elektromagnetiske miljøet som er angitt nedenfor. Kunden ellerBrukeren av Compex-stimulatoren bør forsikre seg om at den brukes i et slikt miljø.
UTSLIPPSTER SAMSVAR		ELEKTROMAGNETISK MILJØ- VEILEDNING
Utstrålle utslipp CISPR 11 Gruppe 1		Compex bruker RF-energi bare forsin interne funksjon. Compex brukerRF-energi bare for sin internefunksjon.
Utførte utslipp CISPR 11 Klasse B
Harmoniske utslipp IEC 61000-3-2 Klasse A		Compex er egnet for bruk i alle virk-somheter, inkludert innenlandskevirksomheter og de som er direktekoblet til det offentlige lavspen-ningsnettet som leverer bygninger som brukes til innenlandske formål.
Spenningssvingninger IEC61000-3-3	Overholder

VEILEDNING OG PRODUENTERKLÅRING - ELEKTROMAGNETISK IMMUNITET
Compex-stimulatoren er beregnet for bruk i det elektromagnetiske miljøet som er angitt nedenfor. Kunden ellerBrukeren av Compex-stimulatoren brør forsikre seg om at den brukes i et slikt miljø.
IMMUNITETTEST	TESTNIVÅ FOR IEC60601	SAMSVARSNIVÅ	ELEKTROMAGNETISK MILJØ - VEILEDNING
Elektrostatisk utladning(ESD) IEC 61000-4-2	±8kV Kontakt±2, 4, 8, 15kV luft	±8kV Kontakt±2, 4, 8, 15kV luft	Gulvene skal+vare tre, betong eller keramiske fliser. Hvis gulvene erdekket med syntetisk materiale, brør den relative fuktigheten+vare minst30%.
Elektrisk rask forbigående/sprengt IEC61000-4-4	±2kV forstrømforsyningsledninger±1kV for indata-/utdatalinjer	±2kV (kraftledninger)Gjelder ikke (I/U-linjer)	Strømkvaliteten brør+vareet typisk hjemmemiljø.
mutasjonIEC 61000-4-5	±0,5, 1 kV linje til linje(eller nøytral)±2kV linje(er) til	±0,5, 1 kV-linje til linjeGjelder ikke (linje til jord)	Strømkvaliteten brør+vareet typisk hjemmemiljø.
Spenningsfall,korte avbrudd ogspenningsvariasjoner påstrømforsyningeninnatalinjerIEC 61000-4-11a	0% UT(100 % dypp i UT) i 0,5syklus0% UT(100 % dypp i UT) i 1syklus70% UT(30 % dypp i UT) i 25sykluser0% UT(100 % dypp i UT) i 5 sek	0% UT(100 % dypp i UT) i 0,5syklus0% UT(100 % dypp i UT) i 1syklus70% UT(30 % dypp i UT) i 25sykluser0% UT(100 % dypp i UT) i 5 sek	Strømkvaliteten brør+vareet typisk hjemmemiljø.Hvis Brukeren avCompex-stimulatorenkrever fortsatt drift understrømbrudd, anbefales detat Compex-stimulatordenvres fra en uavbruttstrømforsyning erletbatteri.
Effektfrekvens (50/60 Hz)magnetfelt IEC	30 A/m 30 A/m		Magnetfelt medeffektfrekvens brørere på nivær som erkarakteristiske for ettypisk sted i et typisk
a UT er a.c nettspanning før påføring av testnivæt.
VEILEDNING OG PRODUENTERKLÄRING - ELEKTROMAGNETISK IMMUNITET
Compex-stimulatoren er beregnet for bruk i det elektramagnetiske miljøet som er angitt nedenfor. Kunden allerbrukeren av Compex-stimulatoren brør forsikre seg om at den brukes i et slikt miljø.
IMMUNITETST-EST	TESTNIVÅ FORIEC 60601	SAMSVARSNIVÅ ELEKTROMAGNETISK MILJØ - VEILEDNING
Utfør RF IEC61000-4-6	3 Vrms b150 kHz to 80MHz	3 Vrms	Bærbart og mobilt RF-kommunikasjonsutstyrbrør ikke brukesærmere noen del av Compex-stimulatoren, inkludert kabler, enn den anbefalteseparasjonsavstanden beregnet fra ligningen somgjelder for sendereens frekvens.Anbefalt separasjonsavstand
	6 Vrms a i ISM-bänd9 V/m710 to 780 MHz5,24 to 5,785 GHz	6 Vrms	d = 1,2 √Pd = 1,2 √P 80 MHz til 800 MHzd = 2,3 √P 800 MHz til 2,5 GHz
Ustrålt RF IEC61000-4-3	10 V/m80 MHz to 2,7GHz	10 V/m	der P er den maksimale utgangseffektentil senderen i watt (W) i henhold tilsenderproducenten, og d er den anbefalteseparasjonsavstandeni meter (m).
	27 V/m385 MHz	27 V/m	Feltstyrker fra faste RF-sendere, som bestemtav en elektramagnetisk stedsundersøkelse,bør+vare mindre enn samsvarsnivæt i hvertfrekvensområde.Det kan oppsta interferens iærhenet av utstysormer merket med følgende symbol:()
	28 V/m450 to 930 MHz1,72 to 2,45 GHz	28 V/m
MERK 1 Ved 80 MHz og 800 MHz gjelder det hjyere frekvensområdet.MERK 2 Disse retningslinjene gjelder kanskje ikke i alle situjsjoner. Elektromagnetisk forplantning påvirkes avabsorpsjon og refleksjon fra strukturer, gjenstander og mensnesker.
feltstyrker fra fastest sendere, for eksempel basestasjoner for radiotelefoner (mobil-/trådløse) telefoner oglandmobile radioer, amatørradio, AM- og FM-radiosending og TV-kringkasting kan ikke forutsies teoretisk mednøyaktigkeit. For Å vurdereelectromagnetiske miljøet på grunn av fastest RF-sendere, brør en elektramagnetisk undersøkelsevurderes. Hvisden@målte feltstyrken på stedet der Compex-stimulatoren brukes, overskrider det gjeldende RF-samsvarsnivætovenfor, brør Compex-stimulatoren observeres for Å verifisere normal drift. Hvis unnormal ytelse observeres, kan detværne质地vidig medytterligere tiltak, for eksempel reorientering eller flytting av Compex-stimulatoren.
ANBEFALTE SEPARASJONSAVSTANDER MELLOMBAERBART OG MOBILT RF-KOMMUNIKASJONSUTSTYR OG COMPEX-STIMULATOREN
Compex-stimulatoren er beregnet for bruk i et elektromagnetisk miljø der utstrålte RF-forstyrrelser styres. KundenEllerBrukeren av Compex-stimulatoren kan bidra til Å forhindre elektromagnetisk interferens ved Å oppretholdeen minimumsavstand mellom bærbart og mobilt RF-kommunikasjonsutstyr (sendere) og Compex-stimulatorenson anbefalt nedenfor, i henhold til den maksimale utgangseffekten til kommunikasjonsutstyret.
NOMINELL MAKSIMALUTGANGSEFFEKT FORSENDERW	SEPARASJONSAVSTANDI HENHOLD TIL SENDERENS FREKVENS M
	150 KHZ TO 80 MHZ D=1.2 √P	80 MHZ TO 800 MHZ D=1.2 √P	800 MHZ TO 2,5 GHZ D=2.3 √P
0,01 0,12 0,12 0,23
0,10,38 0,38 0,73
11,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12	23
For sendere som er vurdert med en maksimal utgangseffekt som ikke er oppført ovenfor, kan den anbefalte separasjonsavstanden di meter (m) estimeres ved hjelp av ligningen som gjelder for senderens frekvens, der P erden maksimale utgangseffekten til senderen i watt (W) i henhold til senderproduusenten.MERK 1 Ved 80 MHz og 800 MHz gjelder separasjonsavstanden for det høyere frekvensområdet.MERK 2 Disse retningslinjene gjelder kanskje ikke i alle situasjoner. Elektromagnetisk forplantning påvirkes avabsorpsjon og refleksjon fra strukturer, gjenstander og mensnesker.

CONTACT INFORMATION

DJO France S.A.S
