Tipo de produto	Receptor laser para lasers de linhas verdes
Marca	Laserliner
Modelo	RangeXtender G 30
Categoria	Nível laser
Faixa de recepção do laser	Máx. 30 m
Comprimento da unidade receptora	30 mm
Desligamento automático	Após 5 minutos (com exibição inalterada)
Alimentação elétrica	1 pilha de 9 V 6LR61 (pilha chata)
Duração de funcionamento	Aprox. 15 h
Condições de trabalho	0°C a 50°C, umidade relativa máx. 80% UR, não condensante, altitude máx. 4000 m
Condições de armazenamento	0°C a 70°C, umidade relativa máx. 80% UR
Dimensões (L x A x P)	60 x 110 x 26 mm
Peso (pilha incluída)	130 g
Fixação	Fixação universal para mireflexi
Sinal sonoro	Sim, liga/desliga
Exibição de posição do laser	LED frontal
Superfície superior magnética	Sim
Nível	Sim
Faixa de tolerância comutável	Precisão / À mão livre
Compatibilidade	Lasers de linhas verdes com tecnologia GRX-READY
Distância mínima ao laser	Aprox. 3 m
Material da caixa	Plástico resistente
Manutenção e limpeza	Limpar com um pano seco. Evitar umidade e solventes.
Instruções de segurança	Não modificar o instrumento. Uso previsto apenas. Manter fora do alcance das crianças.
Peças sobressalentes e reparabilidade	Pilha 9V substituível. Nenhuma peça sobressalente fornecida. Reparo apenas pelo fabricante.

Perguntas frequentes - RangeXtender G 30 Laserliner

Como instalar a pilha no receptor laser RangeXtender G 30?

Abra o compartimento na parte traseira da caixa e insira uma pilha 9V (tipo 6LR61) respeitando a polaridade. Feche a tampa.

Qual é o alcance máximo do receptor?

O alcance máximo é de 30 metros com um laser compatível GRX-READY. A distância mínima ao laser é de aproximadamente 3 metros.

Como usar o receptor com um jalão de topógrafo?

Fixe o receptor em uma mira flexi (não fornecida) usando a fixação universal. A mira flexi permite ler diretamente as diferenças de altura sem cálculos.

O que significa o sinal sonoro e como ativá-lo/desativá-lo?

O sinal sonoro indica a posição do laser. Pressione o botão F (Liga/Desliga) para ligar o aparelho; o indicador G acende. O sinal sonoro está ativado por padrão. Para desativá-lo, consulte o manual detalhado.

Para que serve o ajuste da faixa de tolerância?

A tecla H comuta entre dois modos: faixa de precisão (LED apagado) para nivelamento fino, e faixa à mão livre (LED vermelho) para trabalhos menos exigentes. Adapte conforme sua necessidade.

Como interpretar os LEDs de exibição de posição?

Os LEDs no receptor indicam a posição do laser: LED do centro aceso = alinhamento perfeito; LED superior ou inferior = desvio. Mova o receptor até que o LED central acenda.

O aparelho desliga automaticamente?

Sim, o receptor desliga automaticamente após 5 minutos se nenhuma mudança na exibição for detectada, para economizar a pilha.

Quais são as precauções a tomar com ímãs potentes?

Os ímãs podem afetar marca-passos e danificar suportes magnéticos. Mantenha uma distância de pelo menos 30 cm de implantes e dispositivos sensíveis.

Como limpar o receptor laser?

Use um pano macio e seco. Não use solventes nem água. Guarde o aparelho em local limpo e seco (0°C a 70°C, máx. 80% UR).

O que fazer se o receptor não detectar o laser?

Verifique se o laser está no modo receptor manual (pulsações de alta frequência). Certifique-se de que a distância está entre 3 e 30 metros e que a pilha está suficientemente carregada. Evite superfícies refletoras que podem falsear a detecção.

MANUAL DE UTILIZADOR RangeXtender G 30 Laserliner

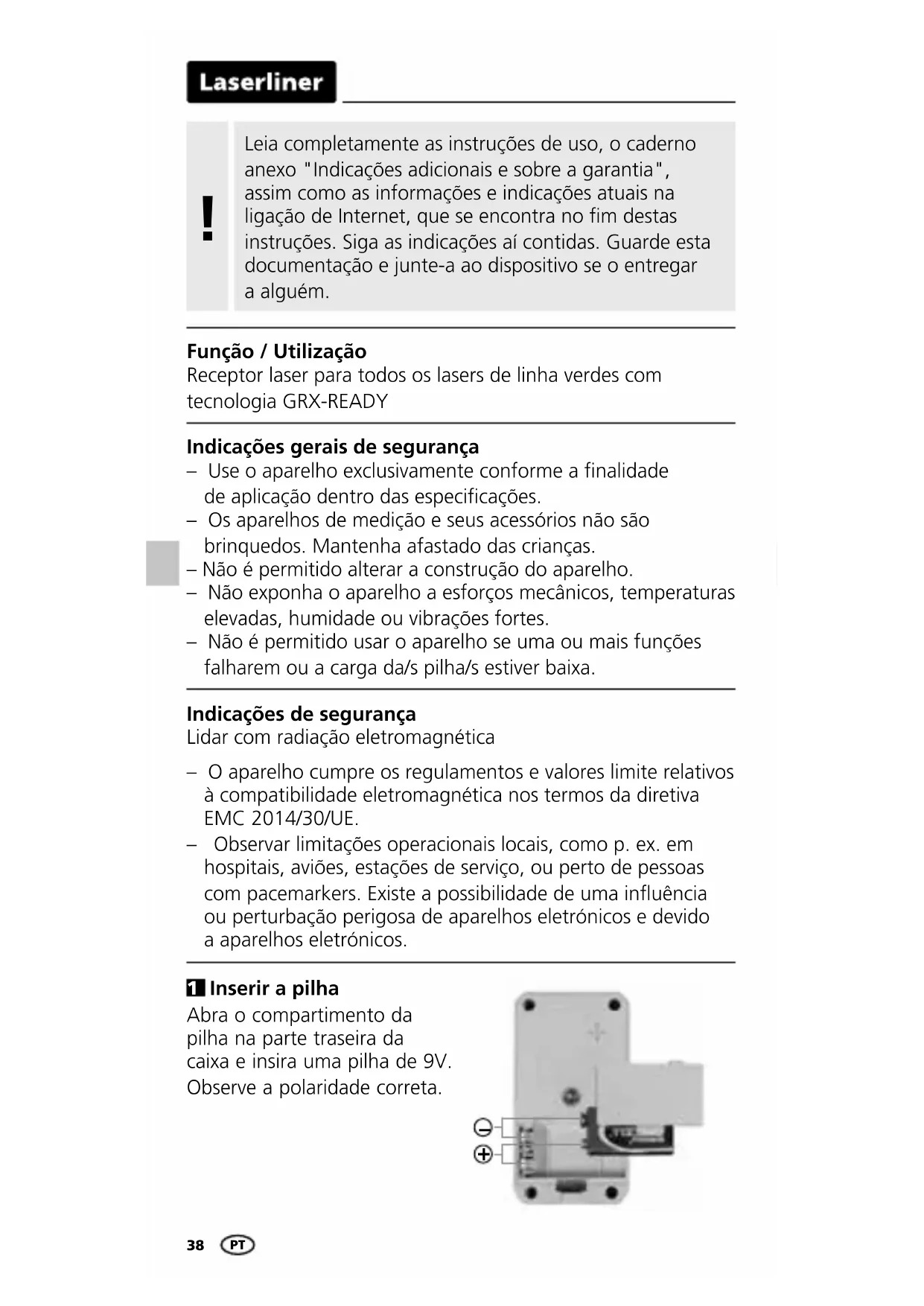

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Receptor laser para todos os lasers de linha verdes com tecnologia GRX-READY

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e seus acessórios não são brinquedos. Mantenha afastado das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

1 Inserir a pilha

Abra o compartimento da pilha na parte traseira da caixa e insira uma pilha de 9V. Observe a polaridade correta.

A Som ativado / desativado
B Campo de receção laser
C Suporte universal
D Compartimento da pilha
E Indicadores de posição para laser: frontal
F Botão para ligar / desligar
G Indicador LED do estado operacional

H Comutação margem de tolerância: zona de precisão / zona de mãos-livres
I LED Margem de tolerância: desligado zona de precisão / vermelho zona de mãos-livres

J íman de topo

K Nível de bolha

2 CRX READY Trabalhar com o recetor laser GRX

Para a nivelação a grandes distâncias ou em caso de luminosidade elevada, use o recetor laser GRX. Ligue-o com a tecla F, a lâmpada de controlo G é acesa.

Laser de linha: A tecla liga e desliga o modo do recetor laser.

GRX 30: Com a tecla é definida a margem de tolerância.

Ligar o laser de linha no modo recetor manual. A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O recetor laser recebe as linhas de laser através desta pulsação até uma distância máx. de 30 m. Distância mínima até ao aparelho de laser aprox. 3 m.

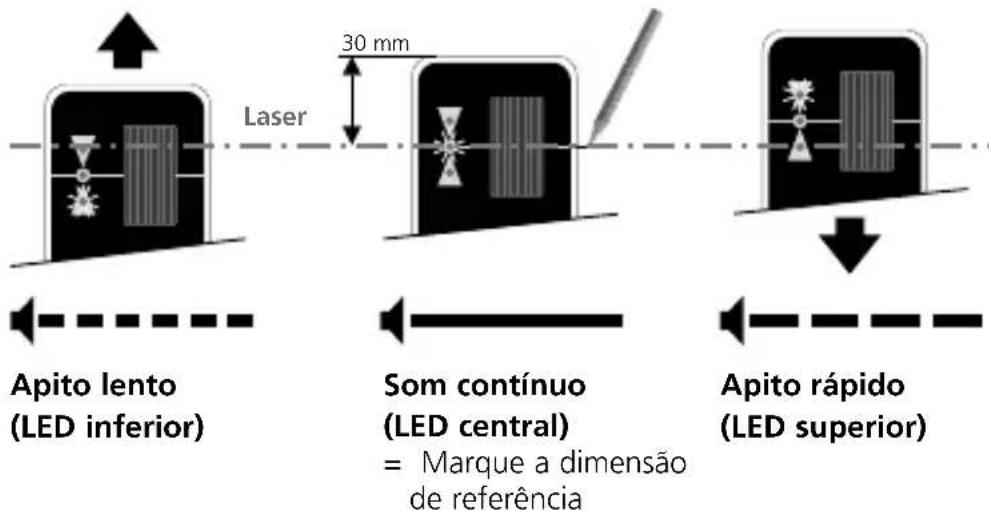

Movimente a seguir o campo de receção (B) do recetor laser através das linhas de laser para cima e para baixo (linha de laser horizontal) e/ou para os lados (linha de laser vertical) até o LED central acender. Marque em seguida a dimensão de referência horizontal e/ou vertical.

Laserliner

Distância mínima até ao aparelho de laser aprox. 3 m. Tenha o cuidado de não deixar que as linhas de laser sejam refletidas por superfícies refletoras. Estas reflexões podem provocar indicações erradas.

A intensidade da luz das linhas de laser é maior no meio e menor nas extremidades. Assim é possível que a margem de receção máxima do recetor laser diminua.

Aplicação com régua vertical

O recetor laser GRX pode ser fixadoem réguas de medição com o suporte universal. A régua de medição Flexi é recomendada para todas as medições de alturas de solos ou pavimentos. Assim pode determinar diretamente diferenças de altura sem precisar de fazer cálculos.

Perigo devido a exposição a fortes campos magnéticos

Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).

Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo o regulamento BGV B11 §14 "Campos eletromagnéticos" na República Federal da Alemanha.

Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

Dados técnicos
Margem de receção do laser	no máx. 30 m
Comprimento da unidade de receção	30 mm
Desconexão automática depois de 5 minutos (com visor inalterado)
Alimentação elétrica 1 x 9V	6LR61 (pilha de 9V)
Duração operacional aprox.	15 horas
Condições de trabalho 0°C	... 50°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	0°C ... 70°C, humidade de ar máx. 80% rH
Dimensões (L x A x P) 60 x	110 x 26 mm
Peso 130 g (incl. pilha)

Sujeito a alterações técnicas. 19W45

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=AIW
