Produkttyp	Lasermottagare för gröna linjelasrar
Märke	Laserliner
Modell	RangeXtender G 30
Kategori	Lasernivå
Mottagningsområde för lasern	Max. 30 m
Mottagarenhetens längd	30 mm
Automatisk avstängning	Efter 5 minuter (med oförändrad display)
Strömförsörjning	1 st 9 V 6LR61 batteri (platt batteri)
Drifttid	Cirka 15 h
Arbetsförhållanden	0°C till 50°C, relativ luftfuktighet max 80% rH, icke-kondenserande, höjd max 4000 m
Förvaringsförhållanden	0°C till 70°C, relativ luftfuktighet max 80% rH
Mått (L x H x B)	60 x 110 x 26 mm
Vikt (batteri inkluderat)	130 g
Fäste	Universalinfästning för mireflexi
Ljudsignal	Ja, på/av
Laserpositionsindikering	Främre LED
Magnetisk ovansida	Ja
Vattenpass	Ja
Omställbart toleransomfång	Precision / Handhållet läge
Kompatibilitet	Gröna linjelasrar med GRX-READY-teknik
Minsta avstånd till lasern	Cirka 3 m
Höljets material	Robust plast
Underhåll och rengöring	Rengör med en torr trasa. Undvik fukt och lösningsmedel.
Säkerhetsanvisningar	Modifiera inte instrumentet. Endast avsedd användning. Förvaras oåtkomligt för barn.
Reservdelar och reparerbarhet	9V batteri utbytbart. Inga reservdelar medföljer. Reparation endast av tillverkaren.

Vanliga frågor - RangeXtender G 30 Laserliner

Hur installerar man batteriet i lasermottagaren RangeXtender G 30 ?

Öppna facket på baksidan av höljet och sätt i ett 9V batteri (typ 6LR61) med rätt polaritet. Stäng locket.

Vad är mottagarens maximala räckvidd?

Den maximala räckvidden är 30 meter med en GRX-READY-kompatibel laser. Minsta avstånd till lasern är cirka 3 meter.

Hur använder man mottagaren med en mätstav?

Fäst mottagaren på en mireflexi (medföljer ej) med universalinfästningen. Mireflexin gör det möjligt att direkt avläsa höjdskillnader utan beräkningar.

Vad betyder ljudsignalen och hur aktiverar/inaktiverar man den?

Ljudsignalen anger laserposition. Tryck på knapp F (På/Av) för att slå på enheten; indikatorn G lyser. Ljudsignalen är aktiverad som standard. För att inaktivera den, se den detaljerade bruksanvisningen.

Vad används inställningen av toleransområdet till?

Knapp H växlar mellan två lägen: precisionsområde (LED släckt) för fin avvägning och handhållet område (röd LED) för mindre krävande arbete. Anpassa efter ditt behov.

Hur tolkar man positionsindikeringens lysdioder?

LED på mottagaren anger laserpositionen: central LED lyser = perfekt inriktning; övre eller nedre LED = avvikelse. Flytta mottagaren tills den centrala LEDn lyser.

Stängs enheten av automatiskt?

Ja, mottagaren stängs automatiskt av efter 5 minuter om ingen displayförändring upptäcks, för att spara batteri.

Vilka försiktighetsåtgärder ska man vidta med kraftfulla magneter?

Magneter kan påverka pacemakers och skada magnetiska lagringsmedia. Håll minst 30 cm avstånd från implantat och känsliga apparater.

Hur rengör man lasermottagaren?

Använd en mjuk, torr trasa. Använd inte lösningsmedel eller vatten. Förvara enheten på en ren, torr plats (0°C till 70°C, max 80% RF).

Vad gör man om mottagaren inte detekterar lasern?

Kontrollera att lasern är i manuellt mottagarläge (högfrekventa pulser). Se till att avståndet är mellan 3 och 30 meter och att batteriet är tillräckligt laddat. Undvik reflekterande ytor som kan störa detekteringen.

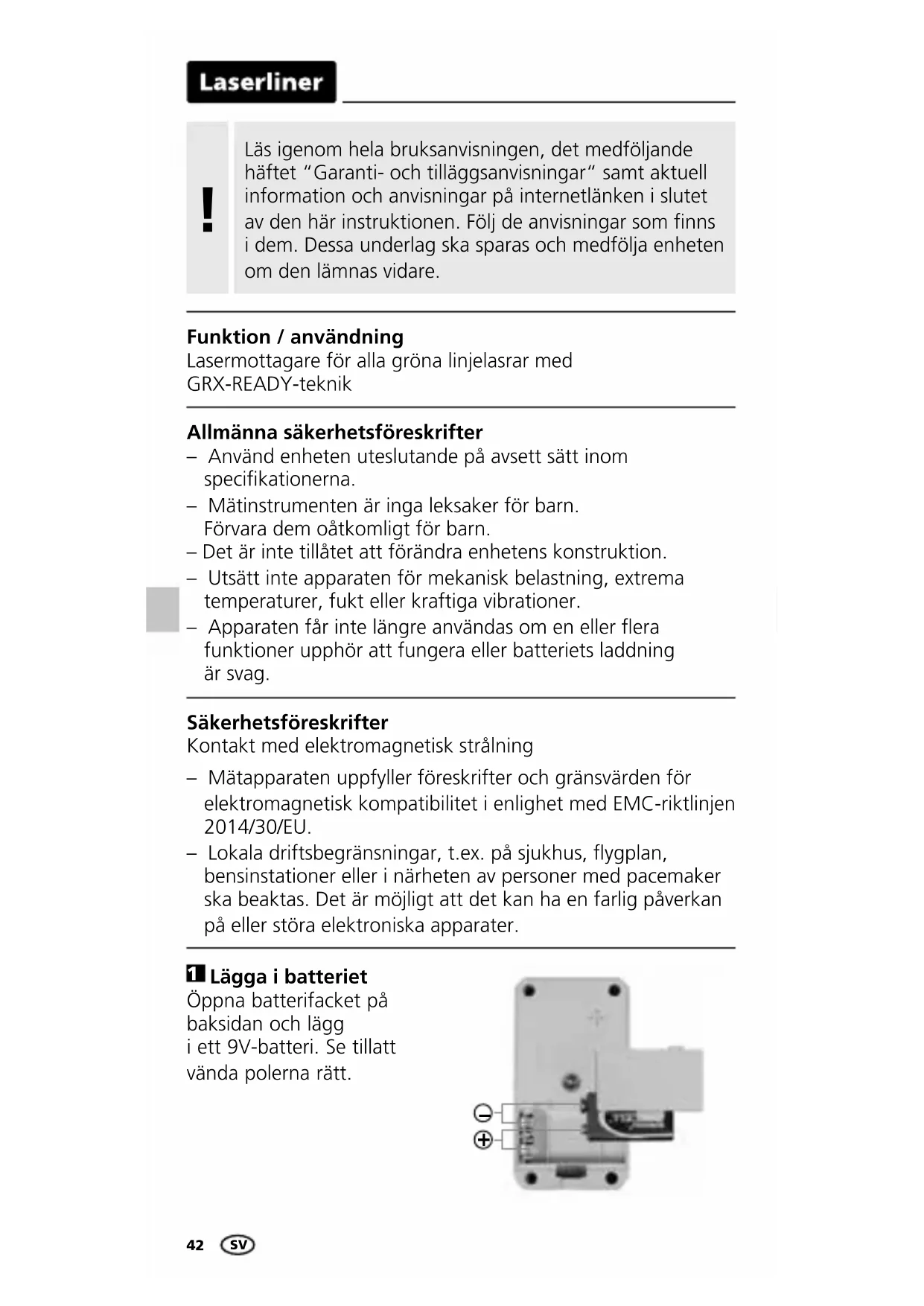

BRUKSANVISNING RangeXtender G 30 Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Lasermottagare för alla gröna linjelasrar med GRX-READY-teknik

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

1 Lägga i batteriet

Öppna batterifacket på baksidan och lägg i ett 9V-batteri. Se tillatt vända polerna rätt.

E Positionsindikator för laser: fram

F Strömbrytare PÅ/AV

G Driftindikator (lysdiod)

H Omkoppling av toleransområde: finområde / frihandsområde

Toleransområde (lysdiod): avstängt finområde / rött frihandsområde

J Huvudmagnet

K Libell

2 GRX READY Arbete med lasermottagaren GRX

Använd lasermottagaren GRX för nivellering vid stora avständ eller för laserlinjer som inte längre syns. Slå på den med hjälp av knappen F. Kontrollampan G lyser.

Linjelaser: Knappen slår på och av handmottagarläge.

GRX 30: Med knappen bestäms toleransområdet.

Sätt linjelasern i handmottagarläget. Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare. Tack vare pulseringen identifierar lasermottagaren laserlinjerna upp till ett avständ på maximalt 30 m. Minimiavständet till laserenheten är cirka 3 m.

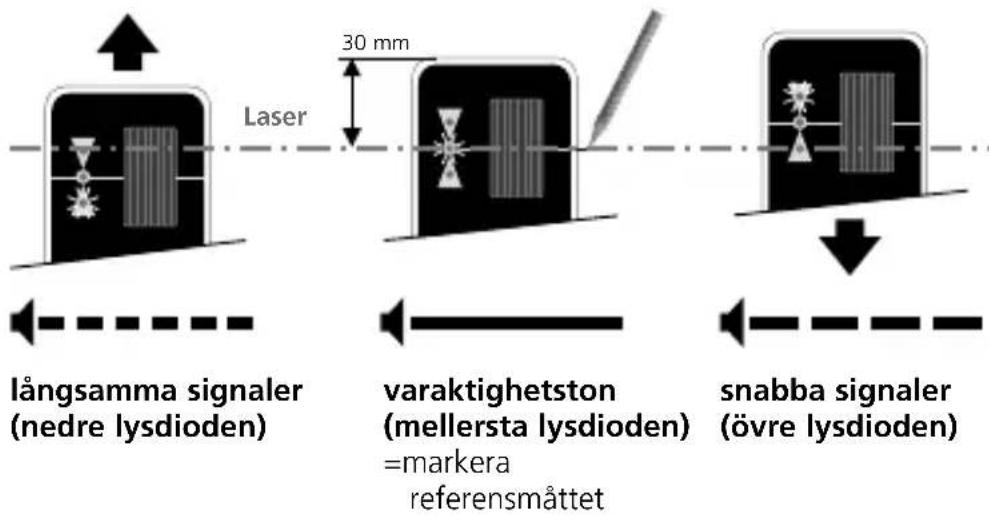

Flytta nu lasermottagarens mottagningsfält (B) uppåt och neråt genom laserlinjerna (horisontell laserlinje) respektive i sidled (vertikala laserlinjer), tills att den mellersta lysdioden tänds. Markera nu det horisontella respektive vertikala referensmättet.

Laserliner

Minsta avstånd till laserapparaten ca. 3 m. Se upp så att inte laserlinjerna reflekteras från speglande ytor. Sådana speglingar kan leda till felaktiga värden.

Laserlinjernas Ijusintensitet är högst i mitten och svagare i ändarna. Därmed kan det maximala mottagningsområdet för lasermottagaren minska.

Användning med mätribba

Lasermottagaren GRX kan fästas på mätribbor med universalfästet. Fleximätribban rekommenderas för alla mätningar av golvhöjder. Med hjälp av den kan du fastställa höjdskillnader direkt utan att behöva räkna.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Tekniska data
Lasermottagningsområde max. 30 m
Mottagningsenhetens längd	30 mm
Automatisk avstängning efter 5 minuter (vid oförändrad skärmvisning)
Strömförsörjning 1 x 9V 6LR61 (blockbatteri)
Drifttid cirka 15 timmar
Arbetsbetingelser 0°C ... 50°C, luftfuktighet max. 80% rH, icke-kondenserande, arbetshöjd max. 4000 m över havet
Förvaringsbetingelser 0°C ... 70°C, luftfuktighet max. 80% rH
Mått (B x H x D) 60 x 110 x 26 mm
Vikt 130 g (inklusive batteri)

Tekniska ändringar förbehålls. 19W45

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=AIW
