Tipo di prodotto	Ricevitore laser per laser a linee verdi
Marca	Laserliner
Modello	RangeXtender G 30
Categoria	Livello laser
Portata di ricezione del laser	Max. 30 m
Lunghezza dell'unità ricevente	30 mm
Spegnimento automatico	Dopo 5 minuti (con display invariato)
Alimentazione elettrica	1 batteria da 9 V 6LR61 (batteria piatta)
Durata di funzionamento	Circa 15 ore
Condizioni di lavoro	Da 0°C a 50°C, umidità relativa max 80% rH, non condensante, altitudine max 4000 m
Condizioni di stoccaggio	Da 0°C a 70°C, umidità relativa max 80% rH
Dimensioni (L x A x P)	60 x 110 x 26 mm
Peso (batteria inclusa)	130 g
Fissaggio	Fissaggio universale per mireflexi
Segnale acustico	Sì, on/off
Visualizzazione della posizione del laser	LED anteriore
Superficie superiore magnetica	Sì
Livella	Sì
Campo di tolleranza commutabile	Precisione / A mano libera
Compatibilità	Laser a linee verdi con tecnologia GRX-READY
Distanza minima dal laser	Circa 3 m
Materiale della custodia	Plastica robusta
Manutenzione e pulizia	Pulire con un panno asciutto. Evitare umidità e solventi.
Istruzioni di sicurezza	Non modificare lo strumento. Uso previsto solo. Tenere fuori dalla portata dei bambini.
Pezzi di ricambio e riparabilità	Batteria 9V sostituibile. Nessun pezzo di ricambio fornito. Riparazione solo dal produttore.

Domande frequenti - RangeXtender G 30 Laserliner

Come installare la batteria nel ricevitore laser RangeXtender G 30?

Aprire il vano sul retro della custodia e inserire una batteria da 9V (tipo 6LR61) rispettando la polarità. Richiudere il coperchio.

Qual è la portata massima del ricevitore?

La portata massima è di 30 metri con un laser compatibile GRX-READY. La distanza minima dal laser è di circa 3 metri.

Come utilizzare il ricevitore con un'asta di livellamento?

Fissare il ricevitore su una mireflexi (non fornita) utilizzando il fissaggio universale. La mireflexi consente di leggere direttamente le differenze di altezza senza calcoli.

Cosa significa il segnale acustico e come attivarlo/disattivarlo?

Il segnale acustico indica la posizione del laser. Premere il pulsante F (On/Off) per accendere l'apparecchio; il LED G si accende. Il segnale acustico è attivo per impostazione predefinita. Per disattivarlo, consultare il manuale dettagliato.

A cosa serve la regolazione del campo di tolleranza?

Il tasto H commuta tra due modalità: campo di precisione (LED spento) per una livellazione fine, e campo a mano libera (LED rosso) per lavori meno esigenti. Adattare in base alle proprie esigenze.

Come interpretare i LED di visualizzazione della posizione?

I LED sul ricevitore indicano la posizione del laser: LED centrale acceso = allineamento perfetto; LED superiore o inferiore = disallineamento. Spostare il ricevitore fino a quando il LED centrale si accende.

L'apparecchio si spegne automaticamente?

Sì, il ricevitore si spegne automaticamente dopo 5 minuti se non viene rilevata alcuna modifica del display, per risparmiare la batteria.

Quali precauzioni prendere con i potenti magneti?

I magneti possono influenzare i pacemaker e danneggiare i supporti magnetici. Mantenere una distanza di almeno 30 cm dagli impianti e dispositivi sensibili.

Come pulire il ricevitore laser?

Utilizzare un panno morbido e asciutto. Non utilizzare solventi né acqua. Riporre l'apparecchio in un luogo pulito e asciutto (da 0°C a 70°C, max 80% UR).

Cosa fare se il ricevitore non rileva il laser?

Verificare che il laser sia in modalità ricevitore manuale (impulsi ad alta frequenza). Assicurarsi che la distanza sia compresa tra 3 e 30 metri e che la batteria sia sufficientemente carica. Evitare superfici riflettenti che possono falsare il rilevamento.

MANUALE UTENTE RangeXtender G 30 Laserliner

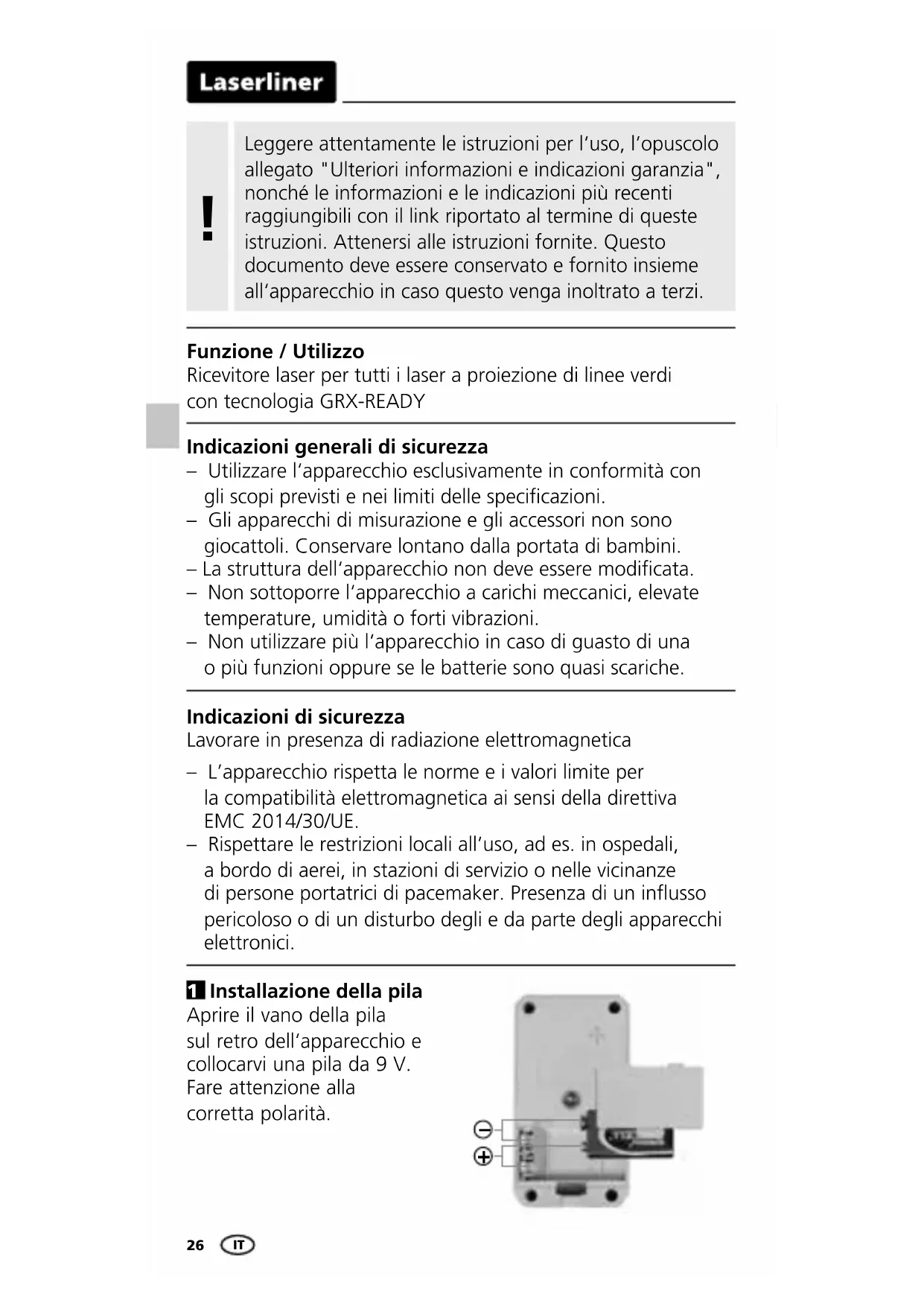

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Ricevitore laser per tutti i laser a proiezione di linee verdi con tecnologia GRX-READY

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

1 Installazione della pila

Aprire il vano della pila sul retro dell'apparecchio e collocarvi una pila da 9 V. Fare attenzione alla corretta polarità.

A Segnale acustico ON / OFF

B Campdi ricezione del raggio laser

C Supporto universale

D Vano batteria

E Indicatore della posizione del laser: anteriore

F Interruttore ON / OFF

GIndicatoredi funzionamento LED

H Commutazione campo di tolleranza: campo di precisione / a mano libera

Campo di tolleranza LED: spento campo di precisione / rosso campo a mano libera

J Magnete in testa

K Livella

Per il livellamento a grandi distanze o per un ambiente molto luminoso utilizzare il ricevitore laser GRX. Accenderlo premendo il tasto F. La luce di controllo G si accende.

Laser a Tasto per l'attivazione e disattivazione proiezione della modalità di ricezione manuale. di linee:

GRX 30: Tasto per la regolazione del campo di tolleranza.

Commutare il laser a proiezione di linee nella modalità di ricezione manuale. Le linee laser pulsano ora ad una frequenza elevata e la loro luminosità diminuisce. Da questa pulsazione il ricevitore laser riconosce le linee laser fino ad una distanza massima di 30 m. Distanza minima dall'apparecchio laser circa 3 m.

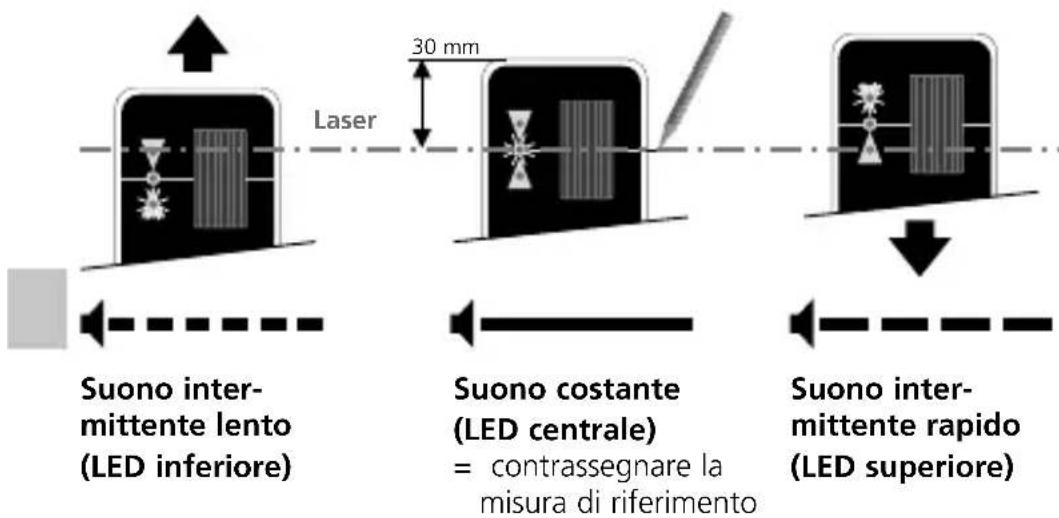

Spostare ora il campo di ricezione (B) del ricevitore laser verso l'alto e verso il basso attraverso le linee laser (linea laser orizzontale) o verso destra e verso sinistra (linee laser verticali) fino all'accensione del LED centrale. Segnare la misura di riferimento orizzontale o verticale.

Laserliner

Distanza minima dall'apparecchio laser circa 3 m. Assicurarsi che le linee laser non vengano riflesse da superfici riflettenti. Questi riflessi potrebbero causare indicazioni di errore.

L'intensità luminosa delle linee laser è massima al centro e si riduce alle estremità. In questo modo può diminuire l'area di ricezione del ricevitore laser.

Applicazione con triplometro

Il ricevitore laser GRX può essere montato su triplometri mediante il supporto universale Il triplometro flessibile è raccomandato per tutti i tipi di misurazione topografica. Con esso è possibile misurare direttamente dislivelli senza dover eseguire calcoli.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive decisioni e disposizioni nazionali, ad esempio in Germania la disposizione BGV B11 §14 "Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Dati tecnici
Campo di ricezione laser max. 30 m
Lunghezza unità di ricezione	30 mm
Spegnimento automatico dopo 5 minuti (se non si cambia schermata del display)
Alimentazione 1 x 9 V 6LR61 (a blocco da 9 V)
Durata di esercizio circa 15 ore
Condizioni di lavoro 0°C ...	50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio 0°C ...	70°C, umidità dell'aria max. 80% rH
Dimensioni (L x A x P) 60 x	110 x 26 mm
Peso 130 g (con batteria)

Con riserva di modifiche tecniche. 19W45

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AIW
