RangeXtender G 30 - Laserwasserwaage Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Laserempfänger für grüne Linienlaser
Marke	Laserliner
Modell	RangeXtender G 30
Kategorie	Lasernivelliergerät
Laserempfangsbereich	Max. 30 m
Länge der Empfangseinheit	30 mm
Automatische Abschaltung	Nach 5 Minuten (bei unveränderter Anzeige)
Stromversorgung	1 Batterie 9 V 6LR61 (Flachbatterie)
Betriebsdauer	Ca. 15 h
Arbeitsbedingungen	0°C bis 50°C, relative Luftfeuchtigkeit max. 80 % rH, nicht kondensierend, Höhe max. 4000 m
Lagerbedingungen	0°C bis 70°C, relative Luftfeuchtigkeit max. 80 % rH
Abmessungen (L x H x T)	60 x 110 x 26 mm
Gewicht (mit Batterie)	130 g
Befestigung	Universelle Befestigung für Mireflexi
Tonsignal	Ja, ein/aus
Laserpositionsanzeige	Vordere LED
Magnetische Oberseite	Ja
Wasserwaage	Ja
Umschaltbarer Toleranzbereich	Genauigkeit / Freihand
Kompatibilität	Grüne Linienlaser mit GRX-READY-Technologie
Mindestabstand zum Laser	Ca. 3 m
Gehäusematerial	Robustes Kunststoff
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Feuchtigkeit und Lösungsmittel vermeiden.
Sicherheitshinweise	Das Gerät nicht verändern. Nur bestimmungsgemäß verwenden. Von Kindern fernhalten.
Ersatzteile und Reparierbarkeit	9V-Batterie austauschbar. Keine Ersatzteile im Lieferumfang. Reparatur nur durch den Hersteller.

Häufig gestellte Fragen - RangeXtender G 30 Laserliner

Wie wird die Batterie in den Laserempfänger RangeXtender G 30 eingelegt?

Öffnen Sie das Batteriefach auf der Rückseite des Gehäuses und legen Sie eine 9V-Batterie (Typ 6LR61) unter Beachtung der Polarität ein. Schließen Sie den Deckel.

Was ist die maximale Reichweite des Empfängers?

Die maximale Reichweite beträgt 30 Meter mit einem GRX-READY-kompatiblen Laser. Der Mindestabstand zum Laser beträgt ca. 3 Meter.

Wie wird der Empfänger mit einer Nivellierlatte verwendet?

Befestigen Sie den Empfänger mit der Universellen Befestigung an einer Mireflexi (nicht im Lieferumfang). Die Mireflexi ermöglicht das direkte Ablesen von Höhenunterschieden ohne Berechnung.

Was bedeutet das Tonsignal und wie wird es ein-/ausgeschaltet?

Das Tonsignal zeigt die Laserposition an. Drücken Sie die Taste F (Ein/Aus), um das Gerät einzuschalten; die Anzeige G leuchtet auf. Das Tonsignal ist standardmäßig aktiviert. Zum Deaktivieren beachten Sie die detaillierte Anleitung.

Wofür dient die Einstellung des Toleranzbereichs?

Die Taste H schaltet zwischen zwei Modi um: Genauigkeitsbereich (LED aus) für feines Nivellieren und Freihandbereich (rote LED) für weniger anspruchsvolle Arbeiten. Passen Sie es Ihrem Bedarf an.

Wie sind die Positions-LEDs zu interpretieren?

Die LEDs am Empfänger zeigen die Laserposition an: Mittlere LED leuchtet = perfekte Ausrichtung; obere oder untere LED = Abweichung. Bewegen Sie den Empfänger, bis die mittlere LED leuchtet.

Schaltet sich das Gerät automatisch aus?

Ja, der Empfänger schaltet sich nach 5 Minuten automatisch aus, wenn keine Anzeigeänderung erkannt wird, um die Batterie zu schonen.

Welche Vorsichtsmaßnahmen sind bei starken Magneten zu beachten?

Magnete können Herzschrittmacher beeinträchtigen und magnetische Datenträger beschädigen. Halten Sie einen Abstand von mindestens 30 cm zu Implantaten und empfindlichen Geräten ein.

Wie reinigt man den Laserempfänger?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel oder Wasser verwenden. Lagern Sie das Gerät an einem sauberen, trockenen Ort (0°C bis 70°C, max. 80 % rF).

Was tun, wenn der Empfänger den Laser nicht erkennt?

Überprüfen Sie, ob der Laser auf manuellen Empfängermodus (Hochfrequenzpulse) eingestellt ist. Stellen Sie sicher, dass der Abstand zwischen 3 und 30 Metern liegt und die Batterie ausreichend geladen ist. Vermeiden Sie reflektierende Oberflächen, die die Detektion beeinträchtigen können.

BEDIENUNGSANLEITUNG RangeXtender G 30 Laserliner

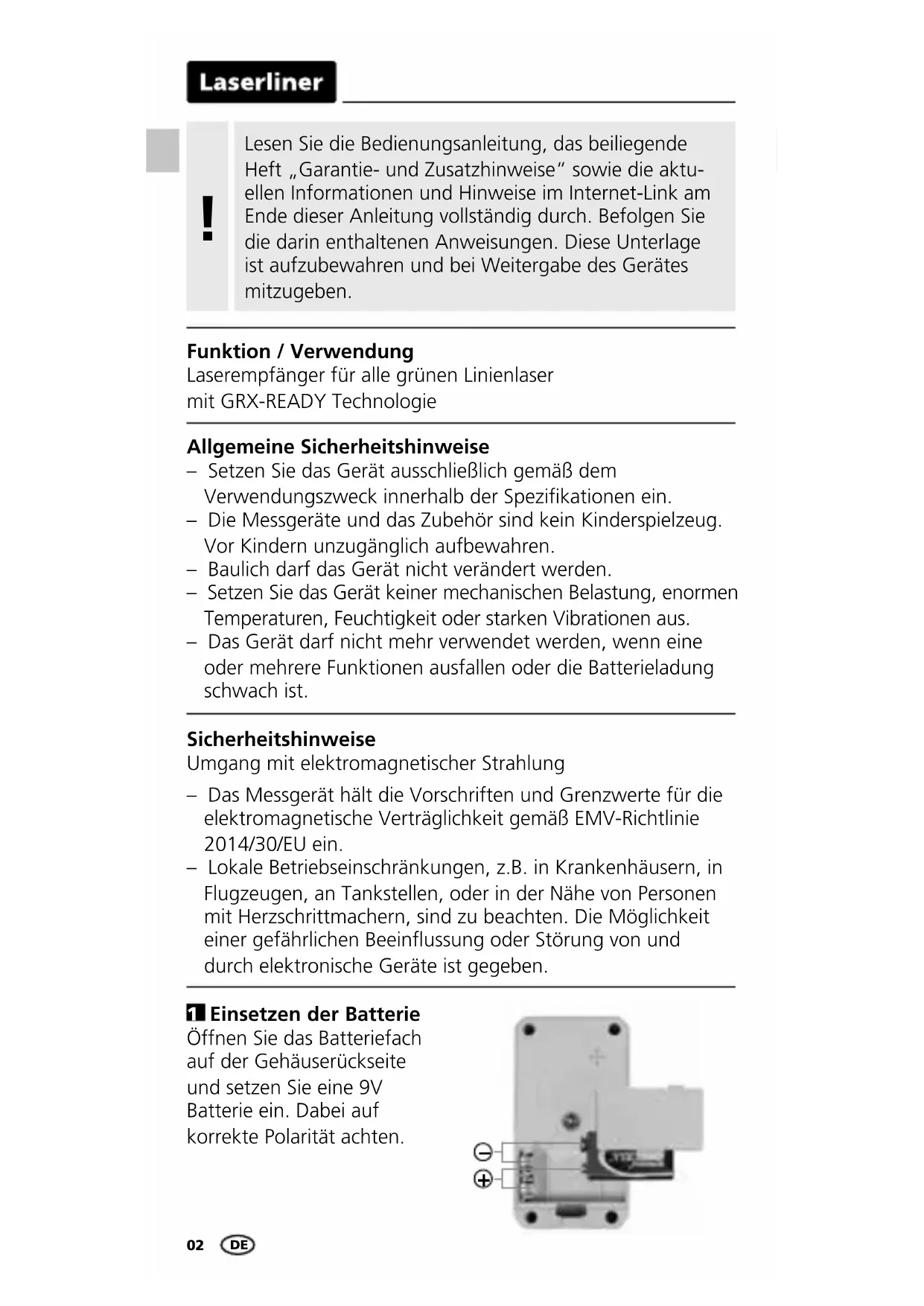

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Laserempfänger für alle grünen Linienlaser mit GRX-READY Technologie

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem
  Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
  Vor Kindern unzugänglich aufbewahren.
• Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen
  Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine
  oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

- Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

- Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

1 Einsetzen der Batterie

Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.

C Universalhalterung

D Batteriefach

E Positions-Anzeigen für Laser: vorne

F AN-/AUS-Schalter

G LED Betriebsanzeige

H Umschaltung Toleranzbereich: Fein- / Freihandbereich

I LED Toleranzbereich: ausgeschaltet Feinbereich / rot Freihandbereich

J Kopfmagnet

K Libelle

2 CRX READY Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher Helligkeit den Laserempfänger GRX. Diesen mit Taste F anschalten, Kontrolleuchte G leuchtet.

Linienlaser: Die Taste schaltet Hand empfänger modus an und aus.

GRX 30: Mit der Taste wird der Toleranzbereich festgelegt.

Den Linienlaser in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien bis max. 30 m Entfernung. Mindestabstand zum Lasergerät ca. 3 m.

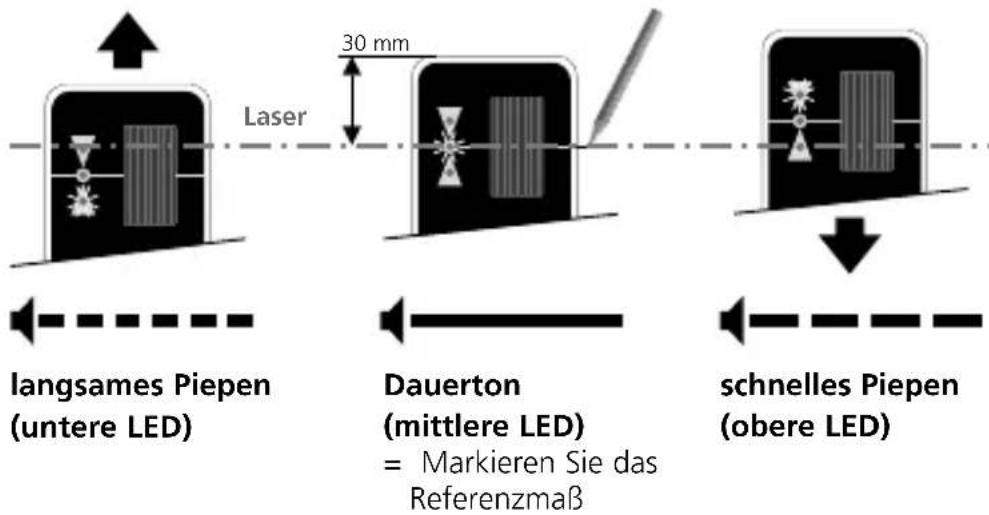

Bewegen Sie nun das Empfangsfeld (B) des Laserempfängers durch die Laserlinien auf- und abwärts (horizontale Laserlinie) bzw. seitwärts (vertikale Laserlinien) bis die mittlere LED aufleuchtet. Markieren Sie nun das horizontale bzw. vertikale Referenzmaß.

Laserliner

Mindestabstand zum Lasergerät ca. 3 m. Achten Sie darauf, dass die Laserlinien nicht von spiegelnden Flächen reflektiert werden. Diese Reflexionen können zu Fehlanzeigen führen.

Die Lichtintensität der Laserlinien ist in der Mitte am höchsten und wird an den Enden geringer. Dadurch kann sich der maximale Empfangsbereich des Laserempfängers verringern.

Anwendung mit Messlatte

Der Laserempfänger GRX kann mit der Universalhalterung an Messlatten befestigt werden. Die Fleximesslatte ist für alle Messungen von Bodenhöhen zu empfehlen. Mit dieser können Sie ohne zu rechnen direkt Höhenunterschiede ermitteln.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Technische Daten
Empfangsbereich Laser max. 30 m
Länge Empfangseinheit 30 mm
Automatische Abschaltung	nach 5 Minuten (bei unver-änderter Displayanzeige)
Stromversorgung 1 x 9V 6LR61 (9-V-Block)
Betriebsdauer ca. 15 Std.
Arbeitsbedingungen 0°C ...	50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensie-rend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen 0°C ...	70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 60 x 110 x 26 mm
Gewicht 130 g (inkl. Batterie)

Technische Änderungen vorbehalten. 19W45

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AIW
