Produkttype	Lasermodtager til grønne linjelasere
Mærke	Laserliner
Model	RangeXtender G 30
Kategori	Laserniveau
Lasermodtagelsesområde	Maks. 30 m
Længde af modtagerenhed	30 mm
Automatisk slukning	Efter 5 minutter (med uændret display)
Strømforsyning	1 batteri 9 V 6LR61 (flad batteri)
Driftstid	Ca. 15 timer
Arbejdsforhold	0°C til 50°C, maks. relativ luftfugtighed 80% rH, ikke kondenserende, maks. højde 4000 m
Opbevaringsforhold	0°C til 70°C, maks. relativ luftfugtighed 80% rH
Mål (L x H x D)	60 x 110 x 26 mm
Vægt (inkl. batteri)	130 g
Fastgørelse	Universalfastgørelse til mireflexi
Lydsignal	Ja, til/fra
Laserpositionsdisplay	LED foran
Magnetisk overflade	Ja
Vaterpas	Ja
Omskifteligt toleranceområde	Præcision / Håndholdt
Kompatibilitet	Grønne linjelasere med GRX-READY teknologi
Minimumsafstand til laser	Ca. 3 m
Kabinemateriale	Robust plast
Vedligeholdelse og rengøring	Rengør med en tør klud. Undgå fugt og opløsningsmidler.
Sikkerhedsinstruktioner	Instrumentet må ikke modificeres. Kun til beregnet brug. Opbevares utilgængeligt for børn.
Reservedele og reparationsmuligheder	9V batteri kan udskiftes. Ingen reservedele medfølger. Reparation kun hos producenten.

Ofte stillede spørgsmål - RangeXtender G 30 Laserliner

Hvordan installerer jeg batteriet i lasermodtageren RangeXtender G 30?

Åbn rummet bag på kabinettet og indsæt et 9V batteri (type 6LR61) med korrekt polaritet. Luk låget.

Hvad er modtagerens maksimale rækkevidde?

Den maksimale rækkevidde er 30 meter med en GRX-READY-kompatibel laser. Minimumsafstanden til laseren er ca. 3 meter.

Hvordan bruger jeg modtageren med en målepæl?

Fastgør modtageren på en mireflexi (medfølger ikke) ved hjælp af universalfastgørelsen. Mireflexien gør det muligt at aflæse højdeforskelle direkte uden beregninger.

Hvad betyder lydsignalet, og hvordan aktiverer/deaktiverer jeg det?

Lydsignalet angiver laserens position. Tryk på knap F (Tænd/Sluk) for at tænde enheden; indikatoren G lyser. Lydsignalet er som standard aktiveret. For at deaktivere det, se den detaljerede vejledning.

Hvad bruges indstillingen af toleranceområdet til?

Knap H skifter mellem to tilstande: præcisionsområde (LED slukket) til fin nivellering, og håndholdt område (rød LED) til mindre krævende opgaver. Tilpas efter behov.

Hvordan fortolker jeg positions-LED'erne?

LED'erne på modtageren angiver laserens position: midterste LED tændt = perfekt justering; øvre eller nedre LED = afvigelse. Flyt modtageren, indtil den midterste LED tænder.

Slukker enheden automatisk?

Ja, modtageren slukker automatisk efter 5 minutter, hvis der ikke registreres nogen ændring i displayet, for at spare batteriet.

Hvilke forholdsregler skal tages med stærke magneter?

Magneter kan påvirke pacemakere og beskadige magnetiske lagermedier. Hold mindst 30 cm afstand fra implantater og følsomme enheder.

Hvordan rengør jeg lasermodtageren?

Brug en blød, tør klud. Brug ikke opløsningsmidler eller vand. Opbevar enheden på et rent og tørt sted (0°C til 70°C, maks. 80% RF).

Hvad gør jeg, hvis modtageren ikke registrerer laseren?

Kontroller, at laseren er i manuel modtagertilstand (højfrekvente pulseringer). Sørg for, at afstanden er mellem 3 og 30 meter, og at batteriet er tilstrækkeligt opladet. Undgå reflekterende overflader, som kan forvrænge registreringen.

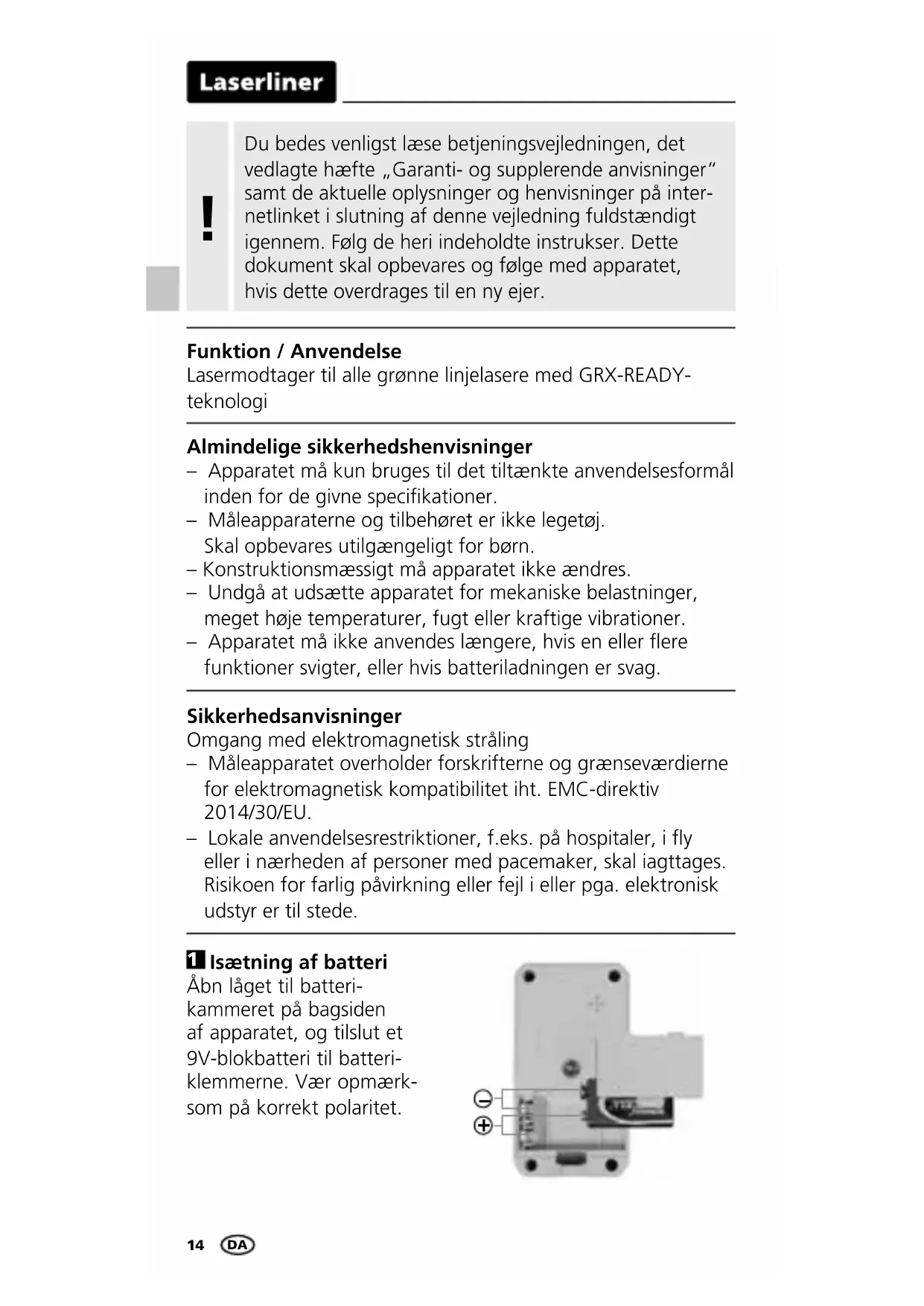

BRUGSANVISNING RangeXtender G 30 Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internetlinket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Lasermodtager til alle grønne linjelasere med GRX-READY-teknologi

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

1 Isætning af batteri

Åbn låget til batteri- kammeret på bagsiden af apparatet, og tilslut et 9V-blokbatteri til batteri- klemmerne. Vær opmærks- som på korrekt polaritet.

A Kontakt til akkustisk signal
B Modtagefelter for laserindgang
C Universalholder
D Batteri holder
E Registrering af laser-strålens: forfra
F TIL/FRA-knap

G LED driftsindikator
H Omstilling af tolerance-område: Finområde / Frihåndsområde
I LED toleranceområde: lyser ikke: Finområde / lyser rødt: Frihåndsområde
J Magneter på top
K Libelle

2 GRX READY Arbejdet med lasermodtageren GRX

Fordelen ved GRX er, at laseren med denne kan anvendes på større afstande – op til 30 m både indendørs og udendørs, hvor lysforholdene sædvanligvis gør, at laserstrålerne ikke kan ses. Modtageren tændes ved at trykke på kontakten (F). Kontrollampen (G) lyser.

GRX 30: Toleranceområdet fastlægges med knappen.

Omstilling af linjelaseren til håndmodtagermodus. Nu pulserer laserlinierne med en høj frekvens og laserlinierne bliver mørkere. Lasermodtageren kan nu registrere laserlinierne i en afstand op til ca. 30 m. Mindsteafstand til laserapparat: ca. 3 m.

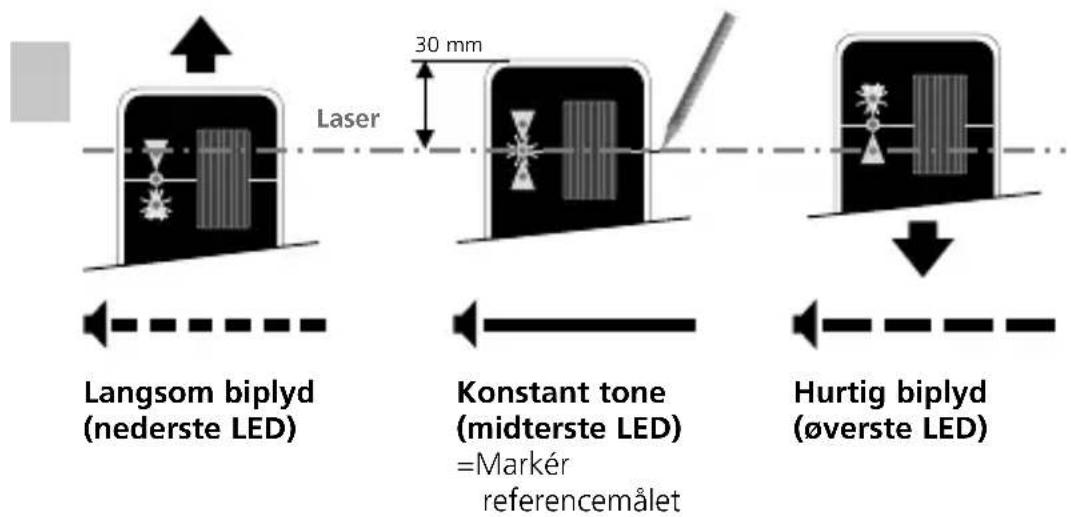

Bevæg nu lasermodtagerens modtagefelt (B) gennem laserlinien opad og nedad (for at fange den vandrette laserlinie) og derefter fra side til side (for at fange den lodrette laserlinie) indtil den midterste kontrollampe lyser. Marker derefter henholdsvis det vandrette og det lodrette referencepunkt.

Laserliner

Mindsteafstand til laserapparat: ca. 3 m. Pas på, at laserlinjerne ikke reflekteres af spejlende overflader. Sådanne reflektioner kan medføre fejlvisninger.

Laserstrålens styrke er stærkest på midten og aftager mod enderne. Herved kan lasermodtagerens maksimale modtageområde begrænses.

Lasermodtageren GRX kan monteres på nivellerstadier med universalbeslaget. Flexi-stadiet er specielt velegnet til måling af niveau-forskelle. Med flexi-stadiet kan højdeforskellen direkte aflæses på stadiets skala.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater(fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter”.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Tekniske data
Modtagelsesområde laser max. 30 m
Længde modtagelsesenhed	30 mm
Automatisk slukning efter 5 minutter (ved uændret displayvisning)
Strømforsyning 1 x 9V 6LR61 (9V-blok)
Driftstid ca. 15 timer
Arbejdsbetingelser 0°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejds-højde maks. 4000 m.o.h.
Opbevaringsbetingelser 0°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 60 x 110 x 26 mm
Vægt 130 g (inkl. batteri)

Forbehold for tekniske ændringer. 19W45

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=AIW
