RangeXtender G 30 - Poziomica laserowa Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik laserowy do laserów z zielonymi liniami
Marka	Laserliner
Model	RangeXtender G 30
Kategoria	Poziomica laserowa
Zasięg odbioru lasera	Maks. 30 m
Długość jednostki odbiorczej	30 mm
Automatyczne wyłączanie	Po 5 minutach (przy niezmienionym wyświetlaczu)
Zasilanie	1 bateria 9 V 6LR61 (bateria płaska)
Czas pracy	Ok. 15 h
Warunki pracy	0°C do 50°C, wilgotność względna max. 80% rH, bez kondensacji, wysokość max. 4000 m n.p.m.
Warunki przechowywania	0°C do 70°C, wilgotność względna max. 80% rH
Wymiary (Dł. x Wys. x Gł.)	60 x 110 x 26 mm
Waga (z baterią)	130 g
Mocowanie	Uniwersalny uchwyt do mireflexi
Sygnał dźwiękowy	Tak, włącz/wyłącz
Wskaźnik pozycji lasera	Diody LED z przodu
Magnetyczna górna powierzchnia	Tak
Libella	Tak
Przełączalny zakres tolerancji	Dokładność / Praca ręczna
Kompatybilność	Laser z zielonymi liniami z technologią GRX-READY
Minimalna odległość od lasera	Ok. 3 m
Materiał obudowy	Wytrzymałe tworzywo sztuczne
Konserwacja i czyszczenie	Czyścić suchą szmatką. Unikać wilgoci i rozpuszczalników.
Zasady bezpieczeństwa	Nie modyfikować urządzenia. Używać tylko zgodnie z przeznaczeniem. Trzymać poza zasięgiem dzieci.
Części zamienne i naprawialność	Bateria 9V jest wymienna. Brak dostarczonych części zamiennych. Naprawa wyłącznie przez producenta.

Często zadawane pytania - RangeXtender G 30 Laserliner

Jak zamontować baterię w odbiorniku laserowym RangeXtender G 30?

Otwórz komorę z tyłu obudowy i włóż baterię 9V (typ 6LR61) zgodnie z biegunowością. Zamknij pokrywę.

Jaki jest maksymalny zasięg odbiornika?

Maksymalny zasięg wynosi 30 metrów z laserem kompatybilnym z GRX-READY. Minimalna odległość od lasera to ok. 3 metry.

Jak używać odbiornika z łatą mierniczą?

Przymocuj odbiornik do mireflexi (nie dołączone) za pomocą uniwersalnego uchwytu. Mireflexi pozwala na bezpośredni odczyt różnic wysokości bez obliczeń.

Co oznacza sygnał dźwiękowy i jak go włączyć/wyłączyć?

Sygnał dźwiękowy wskazuje pozycję lasera. Naciśnij przycisk F (Wł./Wył.), aby włączyć urządzenie; zaświeci się wskaźnik G. Sygnał dźwiękowy jest domyślnie włączony. Aby go wyłączyć, zapoznaj się z instrukcją.

Do czego służy ustawienie zakresu tolerancji?

Przycisk H przełącza między dwoma trybami: zakres dokładności (wyłączona dioda LED) do precyzyjnego poziomowania, oraz zakres pracy ręcznej (czerwona dioda LED) do mniej wymagających prac. Dostosuj do swoich potrzeb.

Jak interpretować diody LED wskaźnika pozycji?

Diody LED na odbiorniku wskazują pozycję lasera: środkowa dioda LED zapalona = idealne wyrównanie; górna lub dolna dioda LED = przesunięcie. Przesuwaj odbiornik, aż zapali się środkowa dioda LED.

Czy urządzenie wyłącza się automatycznie?

Tak, odbiornik wyłącza się automatycznie po 5 minutach, jeśli nie wykryje zmiany wyświetlacza, aby oszczędzać baterię.

Jakie środki ostrożności należy zachować w przypadku silnych magnesów?

Magnesy mogą wpływać na rozruszniki serca i uszkadzać nośniki magnetyczne. Zachowaj odległość co najmniej 30 cm od implantów i wrażliwych urządzeń.

Jak czyścić odbiornik laserowy?

Użyj miękkiej, suchej szmatki. Nie używaj rozpuszczalników ani wody. Przechowuj urządzenie w czystym i suchym miejscu (0°C do 70°C, max 80% wilgotności względnej).

Co zrobić, jeśli odbiornik nie wykrywa lasera?

Sprawdź, czy laser jest w trybie odbiornika ręcznego (impulsy wysokiej częstotliwości). Upewnij się, że odległość wynosi od 3 do 30 metrów, a bateria jest wystarczająco naładowana. Unikaj powierzchni odbijających światło, które mogą fałszować wykrywanie.

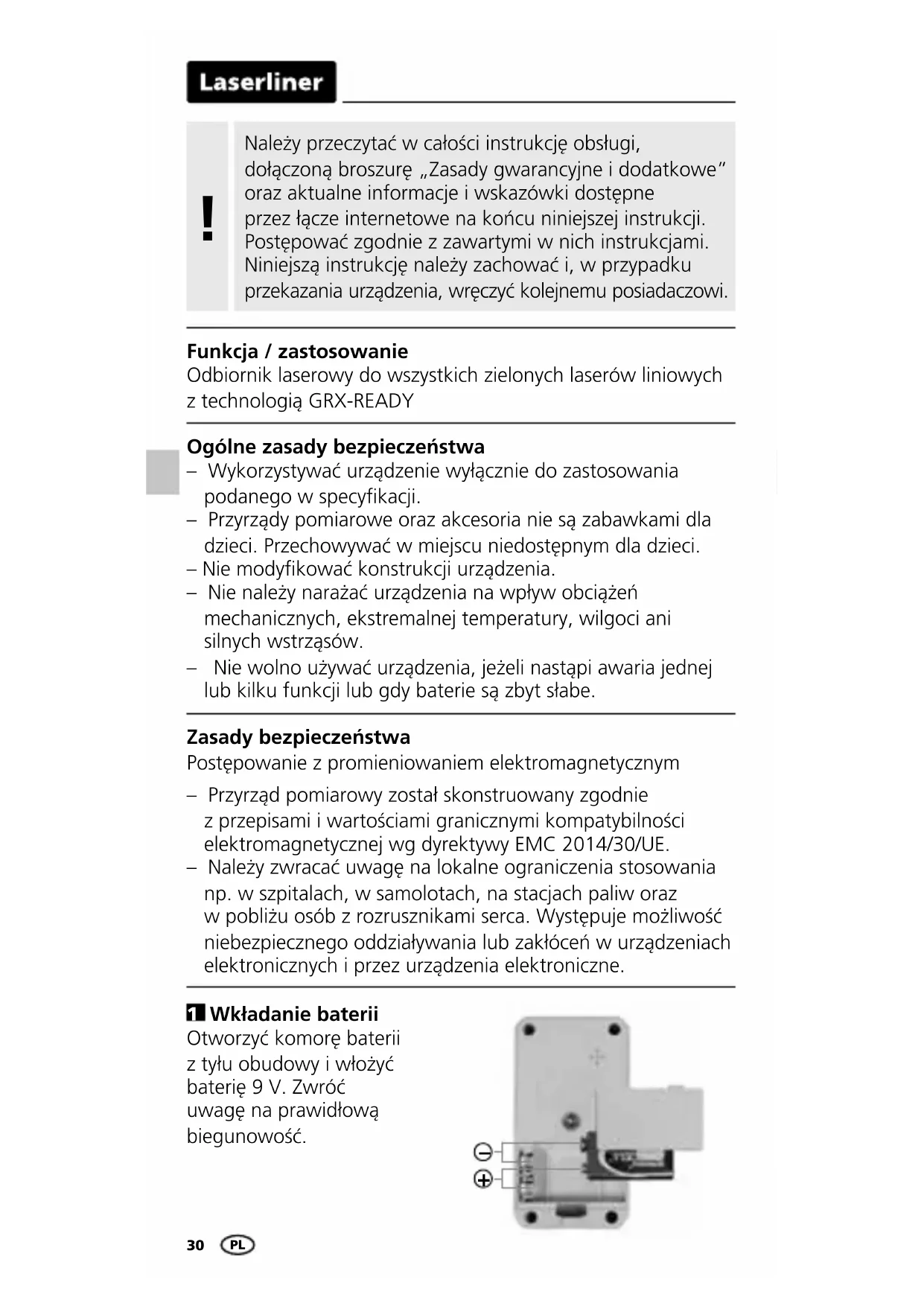

INSTRUKCJA OBSŁUGI RangeXtender G 30 Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Odbiornik laserowy do wszystkich zielonych laserów liniowych z technologią GRX-READY

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

1 Wkładanie baterii

Otworzyć komorę baterii z tyłu obudowy i włożyć baterię 9 V. Zwróć uwagę na prawidłową biegunowość.

A Wł / Wył sygnał akustyczny
B Pole odbioru lasera
C Mocowanie uniwersalne
D Pojemnik baterii
E Wskaźnik położenia lasera: przód
F Wł / Wył
G Diodowy wskaźnik stanu pracy

H Przełączanie zakresu tolerancji: zakres precyzyjny / zakres „z ręki”
I Dioda zakresu tolerancji: wyłączona – zakres precyzyjny / czerwona – zakres „z ręki”
J Magnes górný mocujący K Libella

2 GRX READY Praca z Odbiornikiem laserowym GRX

Odbiornika używamy do pomiarów na dużych odległościach lub przy dużej jasności odbiornika GRX. Włącza się go za pomocą klawisza F, świeci się kontrolka G.

Laser liniowy: Przycisk włącza i wyłącza tryb odbiornika ręcznego.

GRX 30: Przycisk służy do określenia zakresu tolerancji.

Laser liniowy przełączyć na tryb odbiornika ręcznego. Linie zaczynają migotać z dużą częstotliwością 10kHz, co sprawia wrażenie, że laser słabnie. Odbiornik odbiera takie promieniowanie z odległości do 30 m. Minimalna odległość od urządzenia laserowego wynosi ok. 3 m.

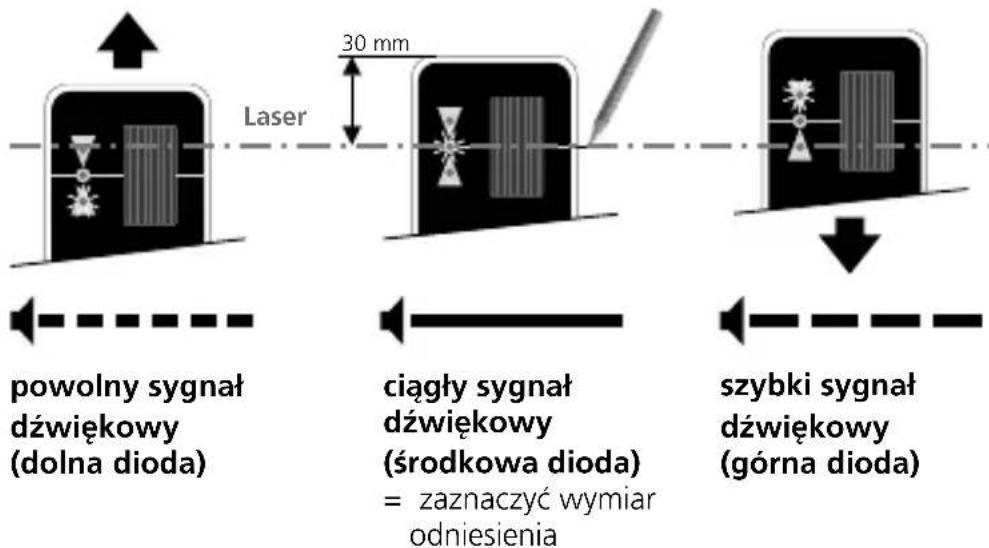

Poruszamy teraz odbiornikiem (polem B) wzdłuż linii lasera odpowiednio w pionie dla linii pionowej i poziomo dla linii poziomej, aż zaświeci się środkowa dioda.

Laserliner

Minimalna odległość od urządzenia laserowego wynosi ok. 3 m. Uważać, aby linie laserowe nie odbiały się od błyszczących powierzchni. Takie odbicia mogą powodować nieprawidłowe wskazania.

Natężenie światła linii laserowych jest największe w środku i zmniejsza się na końcach. Może to zmniejszyć maksymalny zasięg odbiornika laserowego.

Zastosowanie z łata mierniczą

Odbiornik GRX można mocować do łaty za pomocą uchwytu. Łata pomiarowa jest polecana przy pomiarach względem podłoża. Dzięki niej można bez obliczeń wyznaczać różnice wysokości.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Dane Techniczne
Zakres odbioru pasera maks. 30 m
Długość jednostki odbioru 30 mm
Automatyczne wyłączanie po 5 minutach (przy niezmienionym wskazaniu na wyświetlaczu)
Zasilanie prądem 1 x 9 V 6LR61 (blokowa 9 V)
Czas pracy ok. 15 godzin
Warunki pracy 0°C ... 50°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania 0°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Wymiary (szer. x wys. x gł.)	60 x 110 x 26 mm
Masa 130 g (z baterią)

Zmiany zastrzeżone. 19W45

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=AIW
