Tuotetyyppi	Vihreiden linjalaserien laservastaanotin
Merkki	Laserliner
Malli	RangeXtender G 30
Luokka	Tasolaser
Laservastaanoton kantama	Enintään 30 m
Vastaanotinyksikön pituus	30 mm
Automaattinen sammutus	5 minuutin kuluttua (näytön pysyessä muuttumattomana)
Virtalähde	1 9 V 6LR61 -paristo (litteä paristo)
Käyttöaika	Noin 15 h
Työolosuhteet	0°C – 50°C, suhteellinen kosteus enintään 80% rH, tiivistymätön, korkeus enintään 4000 m
Säilytysolosuhteet	0°C – 70°C, suhteellinen kosteus enintään 80% rH
Mitat (L x K x S)	60 x 110 x 26 mm
Paino (paristo mukaan lukien)	130 g
Kiinnitys	Yleiskiinnitys mireflexiä varten
Äänimerkki	Kyllä, päälle/pois
Laserasennon näyttö	Etu-LED
Magneettinen yläpinta	Kyllä
Vatupassi	Kyllä
Säädettävä toleranssialue	Tarkkuus / Vapaa käsi
Yhteensopivuus	Vihreät linjalaserit GRX-READY-teknologialla
Etäisyys laserista vähintään	Noin 3 m
Kotelon materiaali	Kestävä muovi
Huolto ja puhdistus	Puhdista kuivalla liinalla. Vältä kosteutta ja liuottimia.
Turvallisuusohjeet	Älä muokkaa laitetta. Käytä vain aiottuun tarkoitukseen. Pidä poissa lasten ulottuvilta.
Varaosat ja korjattavuus	9 V:n paristo vaihdettavissa. Varaosia ei toimiteta. Vain valmistajan suorittama korjaus.

Usein kysytyt kysymykset - RangeXtender G 30 Laserliner

Miten paristo asennetaan RangeXtender G 30 -laservastaanottimeen?

Avaa kotelon takaosassa oleva lokero ja aseta 9 V:n paristo (tyyppi 6LR61) napaisuus huomioiden. Sulje kansi.

Mikä on vastaanottimen enimmäiskantama?

Enimmäiskantama on 30 metriä GRX-READY-yhteensopivalla laserilla. Etäisyys laserista on vähintään noin 3 metriä.

Miten vastaanotinta käytetään mittakepin kanssa?

Kiinnitä vastaanotin mireflexiin (ei sisälly) yleiskiinnityksen avulla. Mireflex mahdollistaa korkeuserojen suoran lukemisen ilman laskelmia.

Mitä äänimerkki tarkoittaa ja miten se kytketään päälle/pois?

Äänimerkki ilmaisee laserin sijainnin. Paina F-painiketta (Päälle/Pois) kytkeäksesi laitteen päälle; merkkivalo G syttyy. Äänimerkki on oletuksella päällä. Poistaaksesi sen käytöstä, katso tarkemmat ohjeet.

Mihin toleranssialueen säätöä käytetään?

H-painike vaihtaa kahden tilan välillä: tarkkuusalue (LED pois) tarkkaan vaaitukseen ja vapaa käsi -alue (punainen LED) vähemmän vaativaan työhön. Säädä tarpeesi mukaan.

Miten asennon näyttö-LEDejä tulkitaan?

Vastaanottimen LEDit ilmaisevat laserin sijainnin: keskimmäinen LED palaa = täydellinen kohdistus; ylempi tai alempi LED = poikkeama. Siirrä vastaanotinta, kunnes keskimmäinen LED syttyy.

Sammuuiko laite automaattisesti?

Kyllä, vastaanotin sammuu automaattisesti 5 minuutin kuluttua, jos näytössä ei havaita muutoksia, pariston säästämiseksi.

Mitä varotoimia voimakkaiden magneettien kanssa on otettava?

Magneetit voivat vaikuttaa sydämentahdistimiin ja vahingoittaa magneettisia alustoja. Pidä vähintään 30 cm etäisyys implanteista ja herkistä laitteista.

Miten laservastaanotin puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Älä käytä liuottimia tai vettä. Säilytä laite puhtaassa ja kuivassa paikassa (0°C – 70°C, enintään 80% RH).

Mitä tehdä, jos vastaanotin ei havaitse laseria?

Varmista, että laser on manuaalisessa vastaanotintilassa (korkeataajuiset pulssit). Varmista, että etäisyys on 3–30 metriä ja että paristo on riittävästi ladattu. Vältä heijastavia pintoja, jotka voivat häiritä havaitsemista.

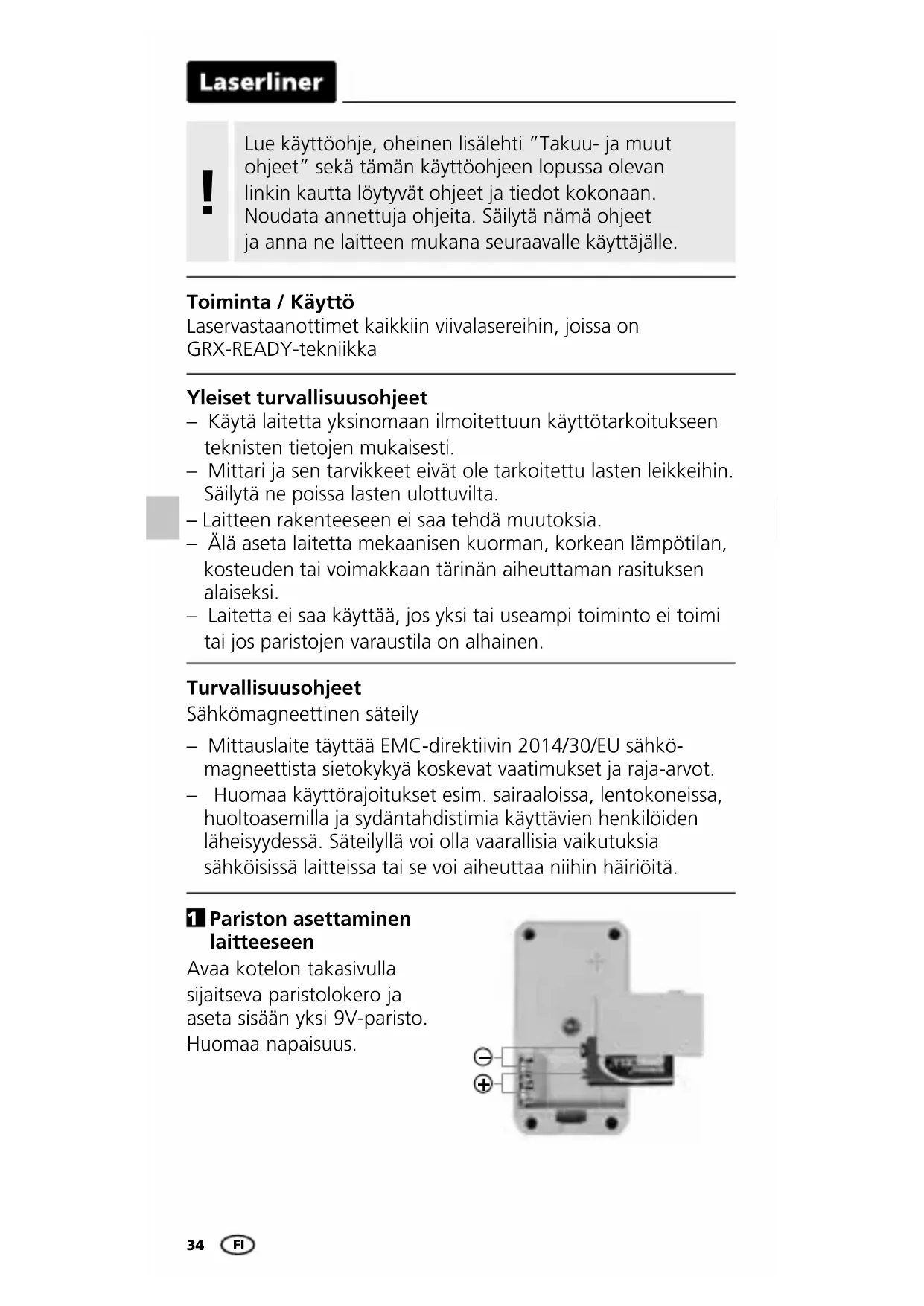

KÄYTTÖOHJE RangeXtender G 30 Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Laservastaanottimet kaikkiin viivalasereihin, joissa on GRX-READY-tekniikka

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkö-magneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

1 Pariston asettaminen laitteeseen

Avaa kotelon takasivulla sijaitseva paristolokero ja aseta sisään yksi 9V-paristo. Huomaa napaisuus.

A Äänimerkki, Käynnistys / Pysäytys

B Laserin vastaanottokenttä

C Yleiskiinnitin

D Paristolokero

E Laserin merkkiledi: edessä

F Käynnistys / Pysäytys

G LED Virtavalo

H Toleranssialueen kytkin: tarkka alue / käsivarainen alue

Toleranssialueen LED: ei pala, tarkka alue / punainen, käsivarainen alue

J Päässä magneetti

K Libelli

2 GRX-laservastaanottimen käyttö

Käytä laserin vastaanotinta GRX pitkillä etäisyyksillä tai alueilla, joissa laserviiva ei ole näkyvissä. Vastaanotin kytketään näppäimellä F, toiminnan merkkiledi G palaa.

Viivalaserit: Tämä painike kytkee käsivastaanoton toimintaan/pois

GRX 30: Toleranssialue asetetaan tällä painikkeella.

Viivalaser kytketään käsivastaanoton toiminnolle. Laserviivat värähtelevät suurella taajuudella ja muuttuvat himmeämmiksi. Laservastaanotin tunnistaa tällä taajuudella värähtelevät laserviivat max. 30 metrin etäisyydeltä. Min. etäisyys laserlaitteesta n. 3 m.

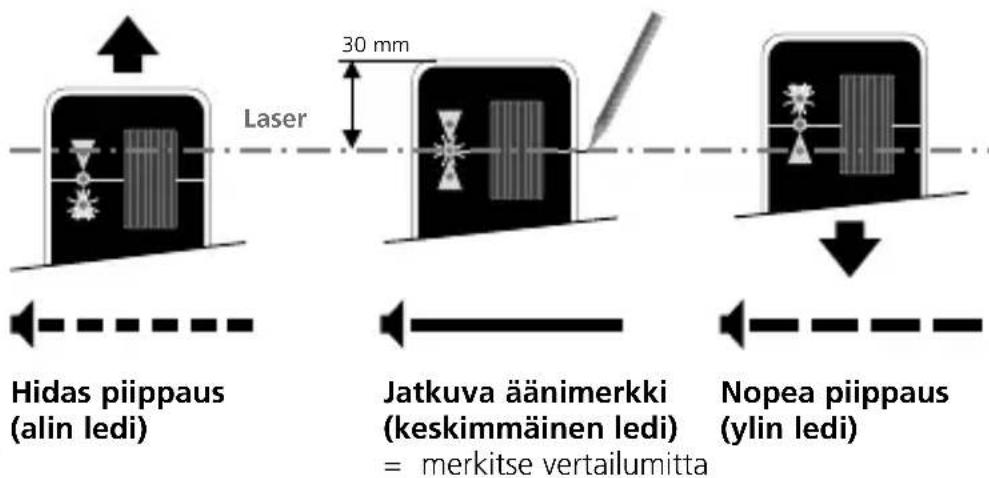

Siirtele laservastaanottimen vastaanottokenttää (B) laserviivojen alueella ylös- ja alaspäin (vaakasuuntainen viiva) tai sivuttain (pystyviivat) kunnes keskimmäinen ledi syttyy. Tee vaaka- tai pystysuuntaisen vertailumitan merkintä.

Laserliner

Min. etäisyys laserlaitteesta n. 3 m. Laserviivat eivät saa osua heijastaviin pintoihin, koska siitä saattaa olla seurauksena asetusvirheitä.

Laserviiva on voimakkaimmillaan keskikohdalla ja heikentyy reunoja kohti. Tämä voi pienentää laservastaanottimen maksimaalista vastaanottoaluetta.

Käyttö mittalatan kanssa

Laservastaanotin GRX voidaan kiinnittää yleiskiinnittimellä mittalattaan. Flexi-mittalatta soveltuu käytettäväksi kaikenlaisissa korkeuksien mittauksissa. Korkeuserot ovat luettavissa vaivattomasti ilman laskutoimituksia.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Tekniset tiedot
Laserin vastaanottoalue maks. 30 m
Vastaanottimen pituus 30 mm
Automaattinenvirrankatkaisu	5 minuutin kuluttua(kun näyttö ei muutu)
Virransyöttö 1 x 9V 6LR61
Käyttöaika n. 15 h
Käyttöympäristö 0°C ... 50°C, ilmankosteus maks. 80% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet 0°C ... 70°C,ilmankosteus maks. 80% rH
Mitat (L x K x S) 60 x 110 x 26 mm
Paino 130 g (sis. paristo)

Tekniset muutokset mahdollisia. 19W45

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.
