RangeXtender G 30 - Laserwaterpas Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserontvanger voor groene lijnlasers
Merk	Laserliner
Model	RangeXtender G 30
Categorie	Laserniveau
Ontvangstbereik laser	Max. 30 m
Lengte van de ontvangsteenheid	30 mm
Automatische uitschakeling	Na 5 minuten (bij ongewijzigde weergave)
Voeding	1 batterij van 9 V 6LR61 (platte batterij)
Gebruiksduur	Ongeveer 15 u
Werkomstandigheden	0°C tot 50°C, relatieve luchtvochtigheid max. 80% rH, niet condenserend, hoogte max. 4000 m
Opslagomstandigheden	0°C tot 70°C, relatieve luchtvochtigheid max. 80% rH
Afmetingen (L x H x D)	60 x 110 x 26 mm
Gewicht (inclusief batterij)	130 g
Bevestiging	Universele bevestiging voor mireflexi
Geluidssignaal	Ja, aan/uit
Positieweergave laser	LED voor
Magnetisch bovenoppervlak	Ja
Waterpas	Ja
Schakelbare tolerantiebereik	Precisie / Vrijhand
Compatibiliteit	Groene lijnlasers met GRX-READY-technologie
Minimale afstand tot laser	Ongeveer 3 m
Behuizingsmateriaal	Robuust plastic
Onderhoud en reiniging	Reinigen met een droge doek. Vermijd vocht en oplosmiddelen.
Veiligheidsvoorschriften	Het instrument niet wijzigen. Alleen voor het beoogde gebruik. Buiten bereik van kinderen houden.
Reserveonderdelen en repareerbaarheid	Vervangbare 9V-batterij. Geen reserveonderdelen meegeleverd. Reparatie alleen door de fabrikant.

Veelgestelde vragen - RangeXtender G 30 Laserliner

Hoe installeer ik de batterij in de laserontvanger RangeXtender G 30?

Open het compartiment aan de achterkant van de behuizing en plaats een 9V-batterij (type 6LR61) met inachtneming van de polariteit. Sluit het deksel.

Wat is het maximale bereik van de ontvanger?

Het maximale bereik is 30 meter met een GRX-READY-compatibele laser. De minimale afstand tot de laser is ongeveer 3 meter.

Hoe gebruik ik de ontvanger met een meetlat?

Bevestig de ontvanger met de universele bevestiging op een mireflexi (niet meegeleverd). De mireflexi maakt het mogelijk om hoogteverschillen direct af te lezen zonder berekeningen.

Wat betekent het geluidssignaal en hoe schakel ik het in/uit?

Het geluidssignaal geeft de positie van de laser aan. Druk op de knop F (Aan/Uit) om het apparaat in te schakelen; het controlelampje G gaat branden. Het geluidssignaal is standaard ingeschakeld. Raadpleeg de gedetailleerde handleiding om het uit te schakelen.

Waar dient het instellen van het tolerantiebereik voor?

De toets H schakelt tussen twee modi: precisiebereik (LED uit) voor fijn nivelleren, en vrijhandbereik (rode LED) voor minder veeleisende werkzaamheden. Pas aan naar behoefte.

Hoe interpreteer ik de LED-positioneringsweergave?

De LED's op de ontvanger geven de positie van de laser aan: centrale LED aan = perfecte uitlijning; bovenste of onderste LED = afwijking. Verplaats de ontvanger totdat de centrale LED brandt.

Schakelt het apparaat automatisch uit?

Ja, de ontvanger schakelt automatisch uit na 5 minuten als er geen wijziging in de weergave wordt gedetecteerd, om de batterij te sparen.

Welke voorzorgsmaatregelen moet ik nemen met sterke magneten?

Magneten kunnen pacemakers beïnvloeden en magnetische dragers beschadigen. Houd een afstand van minimaal 30 cm tot implantaten en gevoelige apparaten.

Hoe reinig ik de laserontvanger?

Gebruik een zachte, droge doek. Gebruik geen oplosmiddelen of water. Berg het apparaat op in een schone, droge omgeving (0°C tot 70°C, max 80% RV).

Wat moet ik doen als de ontvanger de laser niet detecteert?

Controleer of de laser in de handmatige ontvangermodus staat (hoogfrequente pulsaties). Zorg ervoor dat de afstand tussen 3 en 30 meter is en dat de batterij voldoende is opgeladen. Vermijd reflecterende oppervlakken die de detectie kunnen verstoren.

GEBRUIKSAANWIJZING RangeXtender G 30 Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantieen aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documen-tatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Laserontvanger voor alle groene lijnlasers met GRX-READY- technologie

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen.
  Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

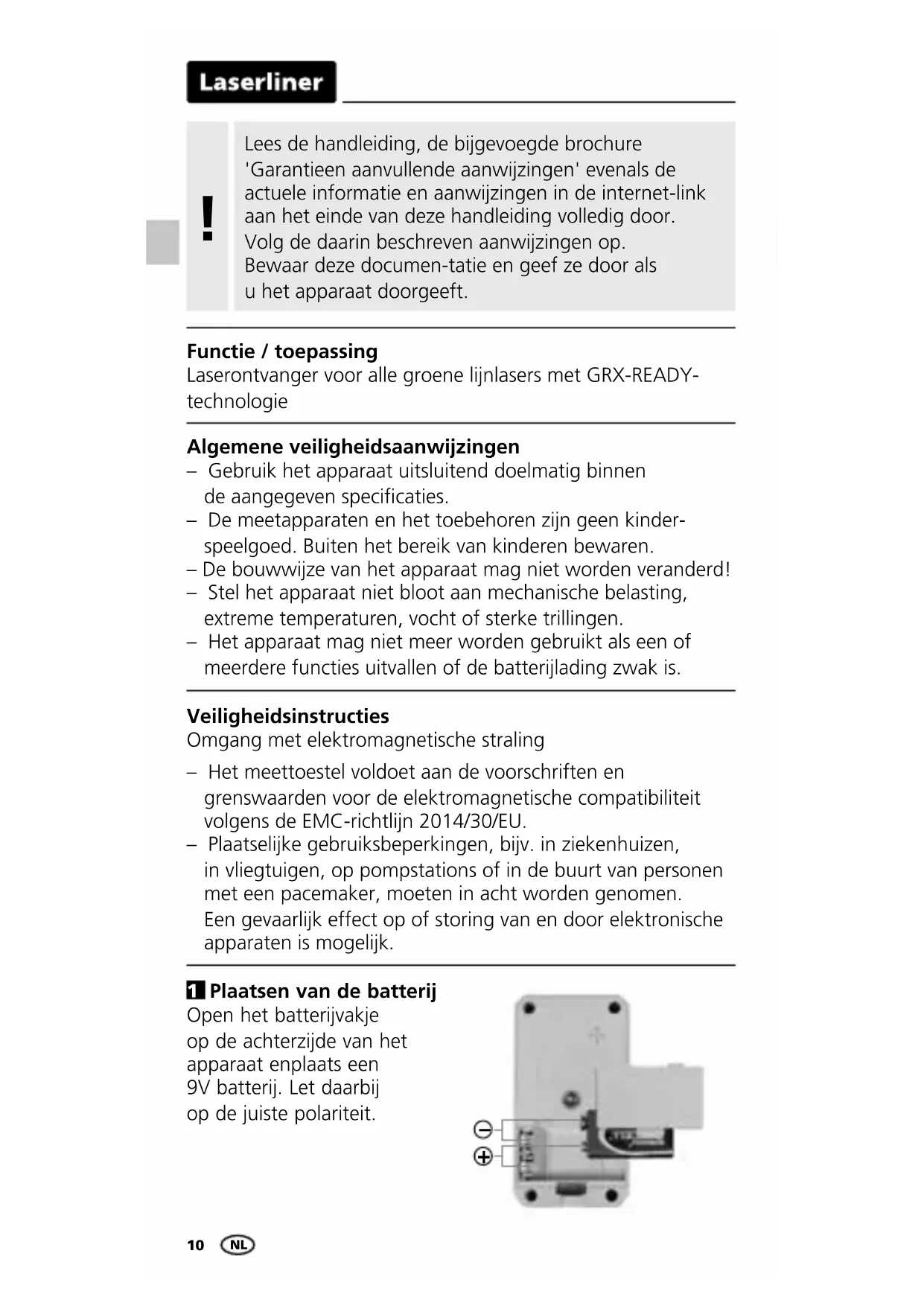

1 Plaatsen van de batterij

Open het batterijvakje op de achterzijde van het apparaat enplaats een 9V batterij. Let daarbij op de juiste polariteit.

B Ontvangstveld laserstraal

C Baakklem

D Batterijhouder

E Positie-indicator voor laser: voor

F Aan- / uitknop

G LED-bedrijfsindicator

H Omschakeling tolerantiebereik: fijn bereik / handsfreebereik

LED voor het tolerantie- bereik: uitgeschakeld fijn bereik / rood handsfree-bereik

J Kopmagneet

K Libel

2 GRX READY Werken met de laserontvanger GRX

Gebruik de laserontvanger GRX voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel in met de toets F - het controlelampje G brand.

Lijnlaser: Deze toets schakelt de hand-ontvangermodus in en uit.

GRX 30: Met deze toets wordt het tolerantiebereik bepaald.

Schakel de lijnlaser in de handontvangermodus. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laser ontvanger kan de laserlijnen dankzij het pulseren tot max. 30 m registreren. Minimum-afstand tot het laserapparaat ca. 3 m.

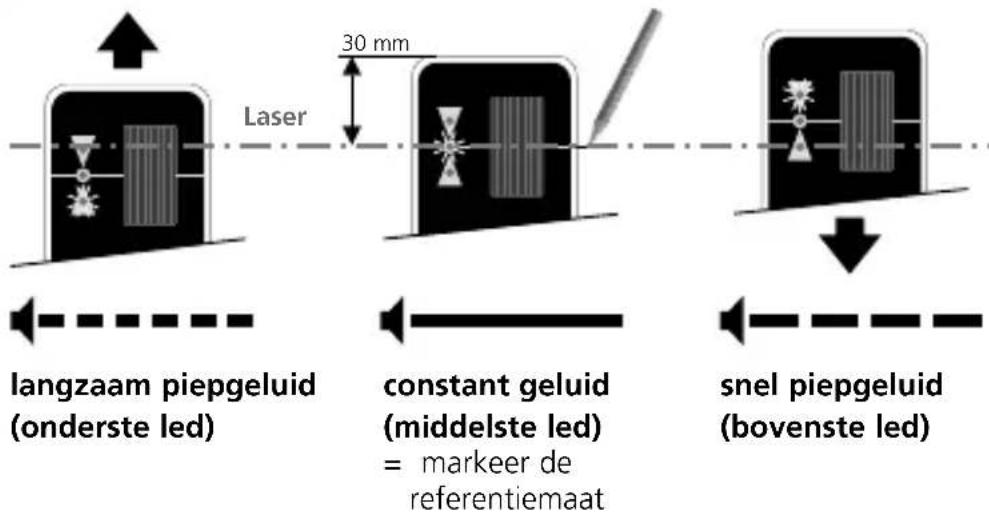

Beweeg nu het ontvangstveld (B) van de laserontvanger door de laserlijnen omhoog en omlaag (horizontale laserlijn) resp. naar opzij (verticale laserlijnen) totdat de middelste LED oplicht. Kenmerk nu de horizontale resp. de verticale referentiemaat.

Laserliner

Minimumafstand tot het laserapparaat ca. 3 m. Let op dat de laserlijnen niet door spiegelende oppervlakken worden gereflecteerd. De reflecties kunnen tot verkeerde metingen leiden.

De lichtintensiteit van de laserlijnen is in het midden het hoogst en neemt af naar de randen toe. Hierdoor kan het maximale ontvangstbereik van de laser worden verminderd.

Gebruik met meetlat

De laserontvanger GRX kan met de universele houder op meetlatten worden bevestigd. Het israadzaam, de flexibele meetlat voor alle metingen van vloerhoogtes te gebruiken. Hiermee kunt u – zonder te moeten rekenen – direct hoogteverschillen vaststellen.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben oppersonen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneet-kaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke

ongevallenverzekering BGV B11 §14 'Elektromagnetische Felder' (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Technische gegevens
Laserontvangstbereik max.	30 m
Lente ontvangsteenheid 30 mm
Automatische uitschakeling	na 5 minuten (bij onveranderde displayweergave)
Stroomvoorziening 1 x 9V 6LR61 (9V-blok)
Bedrijfsduur ca. 15 uur
Werkomstandigheden 0°C	... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden 0°C ...	70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 60 x 110 x 26 mm
Gewicht 130 g (incl. batterij)

Technische veranderingen voorbehouden. 19W45

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijn de normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AIW
