Tipo de producto	Receptor láser para láseres de líneas verdes
Marca	Laserliner
Modelo	RangeXtender G 30
Categoría	Nivel láser
Rango de recepción del láser	Máx. 30 m
Longitud de la unidad receptora	30 mm
Apagado automático	Después de 5 minutos (con visualización sin cambios)
Alimentación eléctrica	1 pila de 9 V 6LR61 (pila plana)
Duración de funcionamiento	Aproximadamente 15 h
Condiciones de trabajo	0°C a 50°C, humedad relativa máx. 80% rH, no condensante, altitud máx. 4000 m
Condiciones de almacenamiento	0°C a 70°C, humedad relativa máx. 80% rH
Dimensiones (L x A x P)	60 x 110 x 26 mm
Peso (pila incluida)	130 g
Fijación	Fijación universal para mireflexi
Señal sonora	Sí, encendido/apagado
Visualización de posición del láser	LED frontal
Superficie superior imantada	Sí
Nivel	Sí
Rango de tolerancia conmutable	Precisión / A mano alzada
Compatibilidad	Láseres de líneas verdes con tecnología GRX-READY
Distancia mínima al láser	Aproximadamente 3 m
Material de la carcasa	Plástico resistente
Mantenimiento y limpieza	Limpiar con un paño seco. Evitar la humedad y los disolventes.
Instrucciones de seguridad	No modificar el instrumento. Uso previsto únicamente. Mantener fuera del alcance de los niños.
Piezas de repuesto y reparabilidad	Pila 9V reemplazable. No se suministran piezas de repuesto. Reparación solo por el fabricante.

Preguntas frecuentes - RangeXtender G 30 Laserliner

¿Cómo instalar la pila en el receptor láser RangeXtender G 30?

Abra el compartimento en la parte posterior de la carcasa e inserte una pila de 9 V (tipo 6LR61) respetando la polaridad. Cierre la tapa.

¿Cuál es el alcance máximo del receptor?

El alcance máximo es de 30 metros con un láser compatible GRX-READY. La distancia mínima al láser es de aproximadamente 3 metros.

¿Cómo utilizar el receptor con un jalón de topógrafo?

Fije el receptor en una mireflexi (no incluida) con la fijación universal. La mireflexi permite leer directamente las diferencias de altura sin cálculos.

¿Qué significa la señal sonora y cómo activarla/desactivarla?

La señal sonora indica la posición del láser. Presione el botón F (Encendido/Apagado) para encender el aparato; el indicador G se enciende. La señal sonora está activada por defecto. Para desactivarla, consulte el manual detallado.

¿Para qué sirve el ajuste del rango de tolerancia?

La tecla H conmuta entre dos modos: rango de precisión (LED apagado) para un nivelado fino, y rango a mano alzada (LED rojo) para trabajos menos exigentes. Adapte según su necesidad.

¿Cómo interpretar los LED de visualización de posición?

Los LED en el receptor indican la posición del láser: LED central encendido = alineación perfecta; LED superior o inferior = desviación. Mueva el receptor hasta que el LED central se encienda.

¿El aparato se apaga automáticamente?

Sí, el receptor se apaga automáticamente después de 5 minutos si no se detecta ningún cambio en la visualización, para ahorrar la pila.

¿Qué precauciones tomar con los imanes potentes?

Los imanes pueden afectar los marcapasos y dañar los soportes magnéticos. Mantenga una distancia de al menos 30 cm de implantes y dispositivos sensibles.

¿Cómo limpiar el receptor láser?

Use un paño suave y seco. No use disolventes ni agua. Guarde el aparato en un lugar limpio y seco (0°C a 70°C, máx. 80% HR).

¿Qué hacer si el receptor no detecta el láser?

Verifique que el láser esté en modo receptor manual (pulsaciones de alta frecuencia). Asegúrese de que la distancia esté entre 3 y 30 metros y que la pila esté suficientemente cargada. Evite superficies reflectantes que puedan falsear la detección.

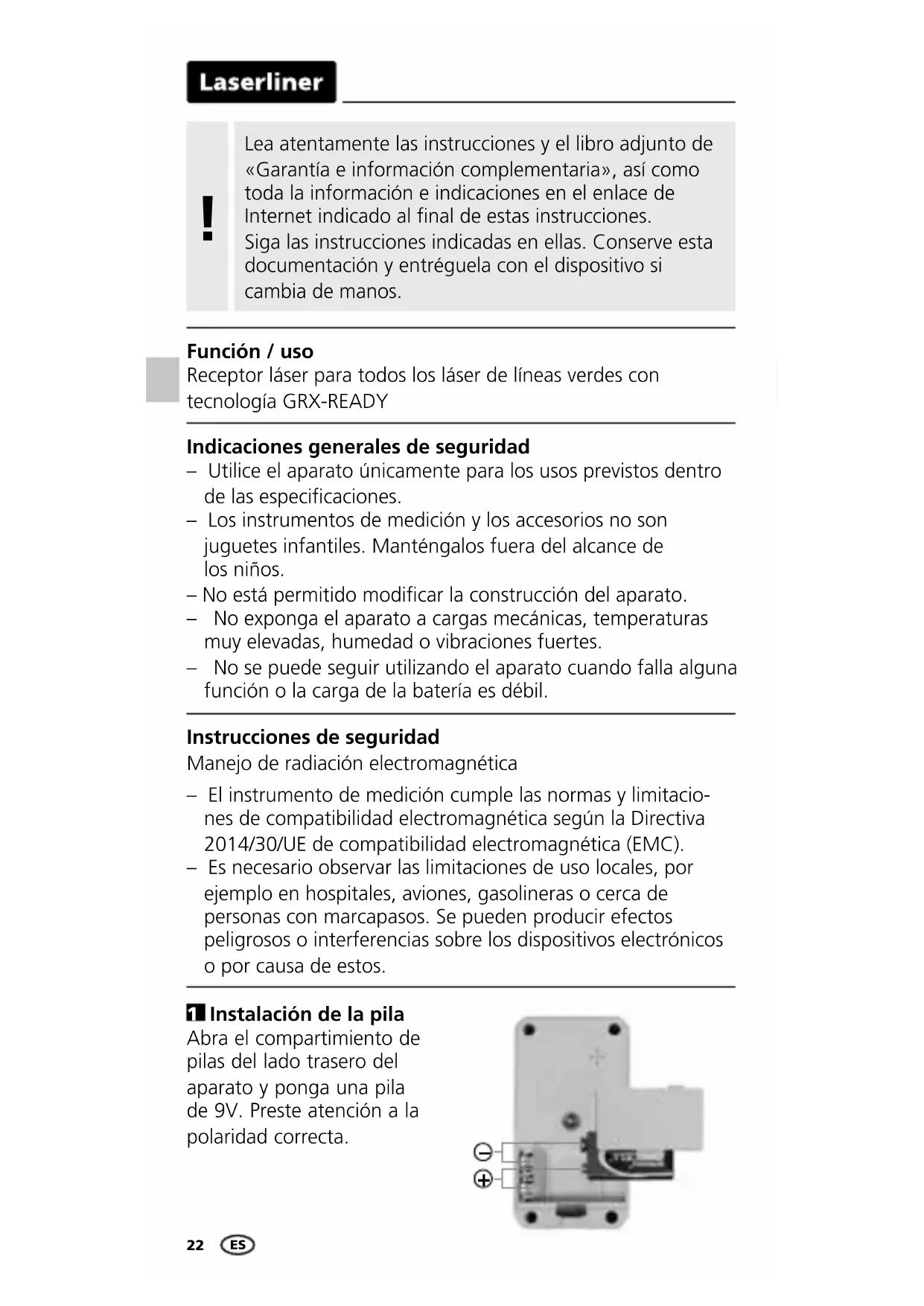

MANUAL DE USUARIO RangeXtender G 30 Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones.

Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / uso

Receptor láser para todos los láser de líneas verdes con tecnología GRX-READY

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

1 Instalación de la pila

Abra el compartimiento de pilas del lado trasero del aparato y ponga una pila de 9V. Preste atención a la polaridad correcta.

B Campo de recepción para rayo de láser

C Soporte universal

D Compartimento de pila

E Indicaciones de posición para láser: delante

G LED de indicación de servicio

H Cambio del rango de tolerancia: rango fino / sin manos

I LED de rango de tolerancia: desconecta rango fino / rojo rango sin manos

J Imán frontal

K Nivel de burbuja

2 GRX READY Trabajar con el receptor láser GRX

Utilice el receptor láser GRX para nivelaciones a distancias grandes o con una alta luminosidad. Conectarlo con la tecla F, luce la lámpara de control G.

Láser de líneas: Este botón enciende y apaga manualmente el modo receptor.

GRX 30: Con esta tecla se fija el rango de tolerancia.

Conecte el láser de líneas en el modo de receptor portátil. Ahora pulsionan las líneas láser con una alta frecuencia y las líneas láser se oscurece. El receptor láser detecta las líneas láser hasta un máximo de 30 m de distancia a través de la pulsación. Distancia mínima al aparato láser: 3 m.

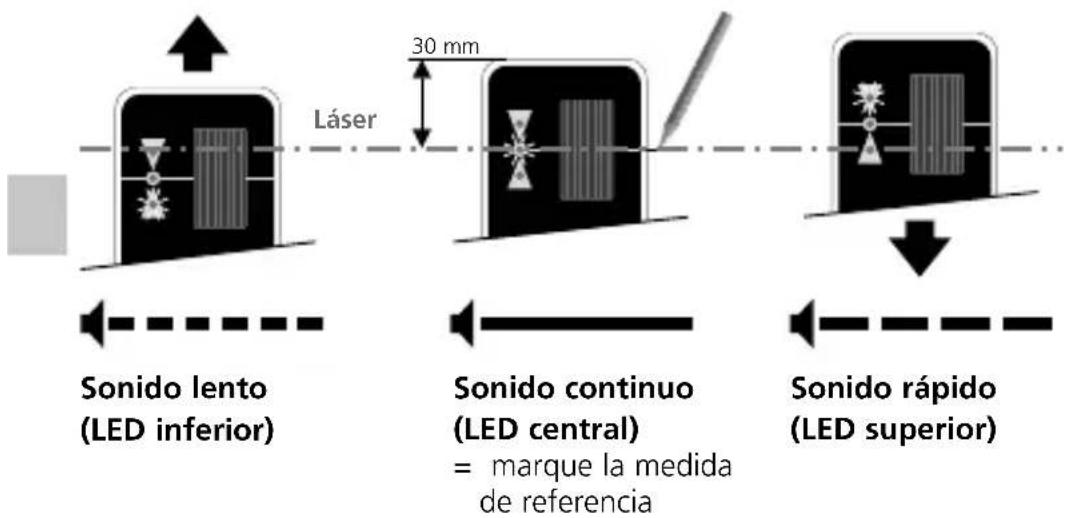

Mueva hacia arriba y abajo (líneas láser horizontal) el campo de recepción (B) del rayo láser por las líneas láser o lateralmente (líneas láser verticales) hasta que se encienda el LED central. Marque ahora la medida de referencia horizontal o vertical.

Laserliner

Distancia mínima al aparato láser: 3 m. Procure que las líneas láser no sean reflejadas por superficies reflectantes. Esas reflexiones pueden provocar errores en las indicaciones.

La intensidad de luz de las líneas láser es máxima en el centro y declina hacia los bordes. El alcance de recepción máximo del receptor láser podría reducirse por ello.

Aplicación con mira

El receptor láser GRX puede fijar en miras con el soporte universal. La mira flexiscale se recomienda para todas las mediciones de alturas de suelo. Con ellas se puede determinar directamente sin calcular las diferencias de altura.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania

la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Datos técnicos
Alcance de recepción láser	max. 30 m
Longitud unidad receptora	30 mm
Parada automática a los 5 minutos(sin modificación de la pantalla)
Alimentación 1 pila 9V 6LR61 (bloque de 9V)
Tiempo de funcionamiento	aprox. 15 h
Condiciones de trabajo 0°C	... 50°C, humedad del aire máx. 80% h.r., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar(nivel normal cero)
Condiciones de almacén 0°C	... 70°C,humedad del aire máx. 80% h.r.
Dimensiones (An x Al x F)	60 x 110 x 26 mm
Peso 130 g (pila incluida)

Sujeto a modificaciones técnicas. 19W45

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en: http://laserliner.com/info?an=AIW
