MANUAL DE UTILIZADOR HWS67B SAMSUNG

05 COLLEGAMENTO A UN TV

PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.

Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	CUIDADORISCO DE CHOQUEELÉCTRICO.NÃO ABRIR.
	Este símbolo indica a presença de alta tensão no interior do produto.É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra.Se este símbolo não se encontrar num produto com fio de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	Tensão CA: Este símbolo indica que a tensão nominal é CA.
	Tensão CC: Este símbolo indica que a tensão nominal é CC.
	Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

CUIDADO

AVISO

- Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7\~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a ficha de corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar a unidade.

3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.

4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

CONTEÚDOS

01 Verificar os componentes 6

02 Descrição geral do produto 7

Painel Frontal/Painel Superior do Soundbar 7

Painel inferior do Soundbar 9

03 Utilizar o controlo remoto 10

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) 10

Como utilizar o controlo remoto ____ 10

Amplificador de Voz Ativo (Active Voice Amplifier (AVA)) 14

Utilizar os botões escondidos (botões com mais de uma função) ____ 14

Especificações de saída para diferentes modos de efeitos sonoros ____ 15

Ajuste do volume do Soundbar com o controlo remoto de um televisor ____ 16

04 Ligar o Soundbar 17

Ligar à corrente elétrica 17

Ligar o Kit de altifalantes traseiros sem fios Samsung e o Subwoofer ao Soundbar ____ 17

05 Ligar a uma TV 18

Ligação do televisor que suporta o HDMI ARC (Canal de retorno de áudio) ____ 18

Ligar com cabo ótico 20

Ligar através de Bluetooth 21

Ligar através de Wi-Fi 23

Ligar a uma TV que suporte Dolby Atmos® 24

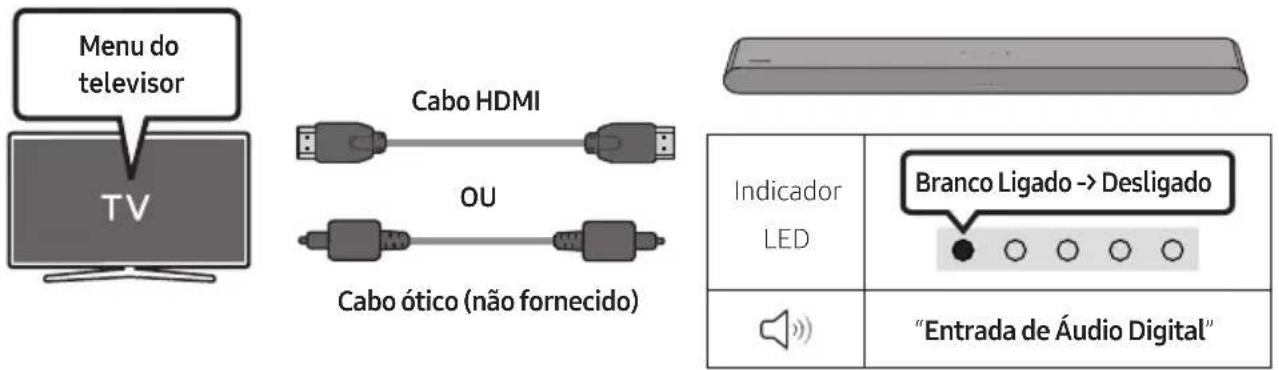

Utilizar a função Q-Symphony ____ 26

Utilizar o Som SpaceFit 27

06 Ligar a um dispositivo externo 28

Ligar com cabo ótico ____ 28

07 Ligar a um dispositivo móvel 29

Método 1. Ligar através de Bluetooth ____ 29

Método 2. Ligar através de Wi-Fi (Rede sem fios) ____ 32

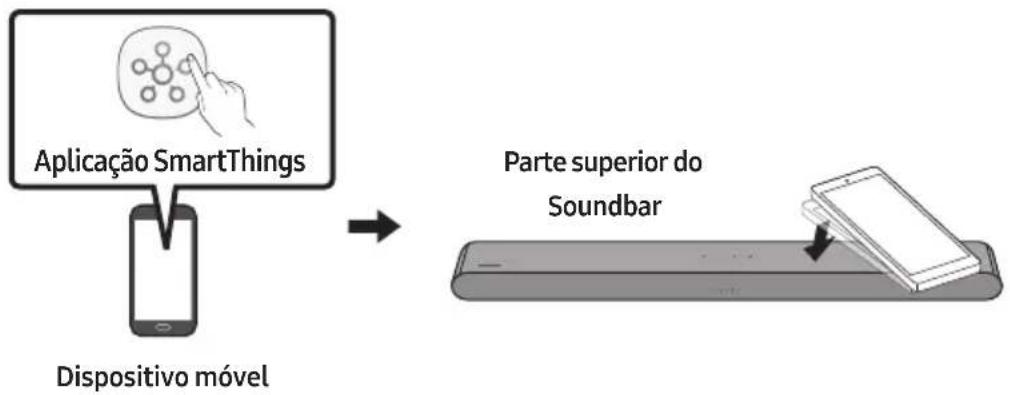

Utilizar o Tap Sound ____ 33

08 Ligar através do AirPlay 2 da Apple 34

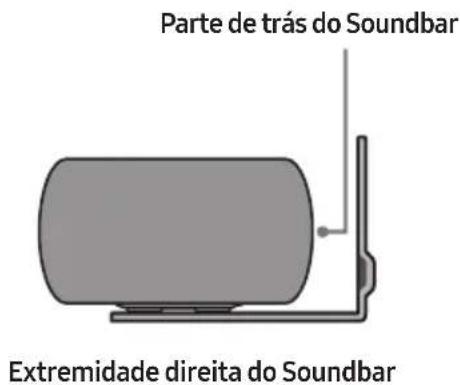

09 Instalar o suporte de parede 35

Precauções para a instalação ____ 35

Componentes do suporte de parede ____ 35

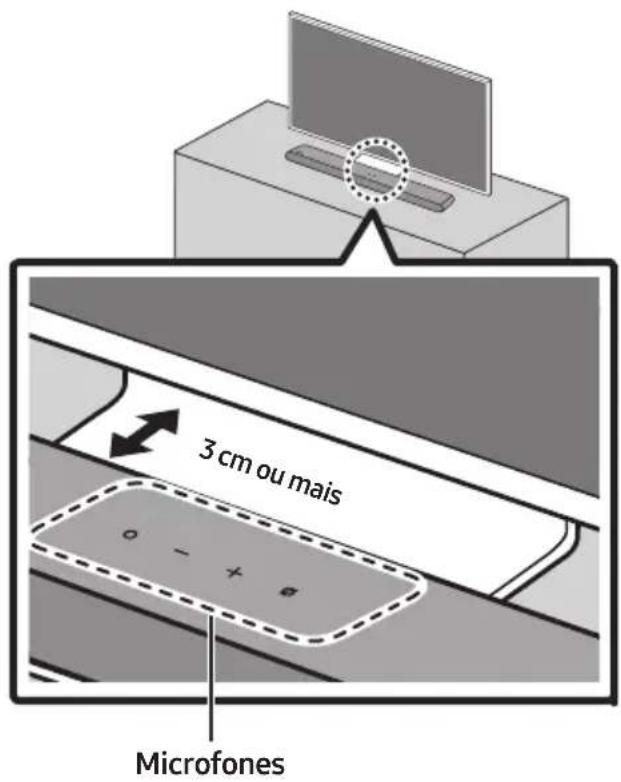

10 Instalar o Soundbar em frente ao televisor 37

11 Atualização do software 38

Atualização automática 38

Atualização por USB 38

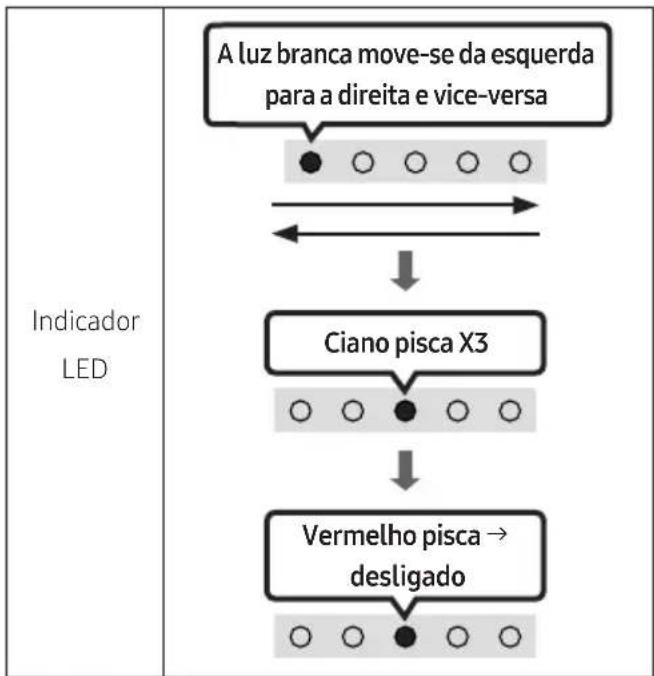

Reposição 39

12 Resolução de problemas 40

13 Licenças 42

14 Aviso de Licença de Open Source 43

15 Nota Importante sobre o Serviço 43

16 Especificações e Guia 44

Especificações 44

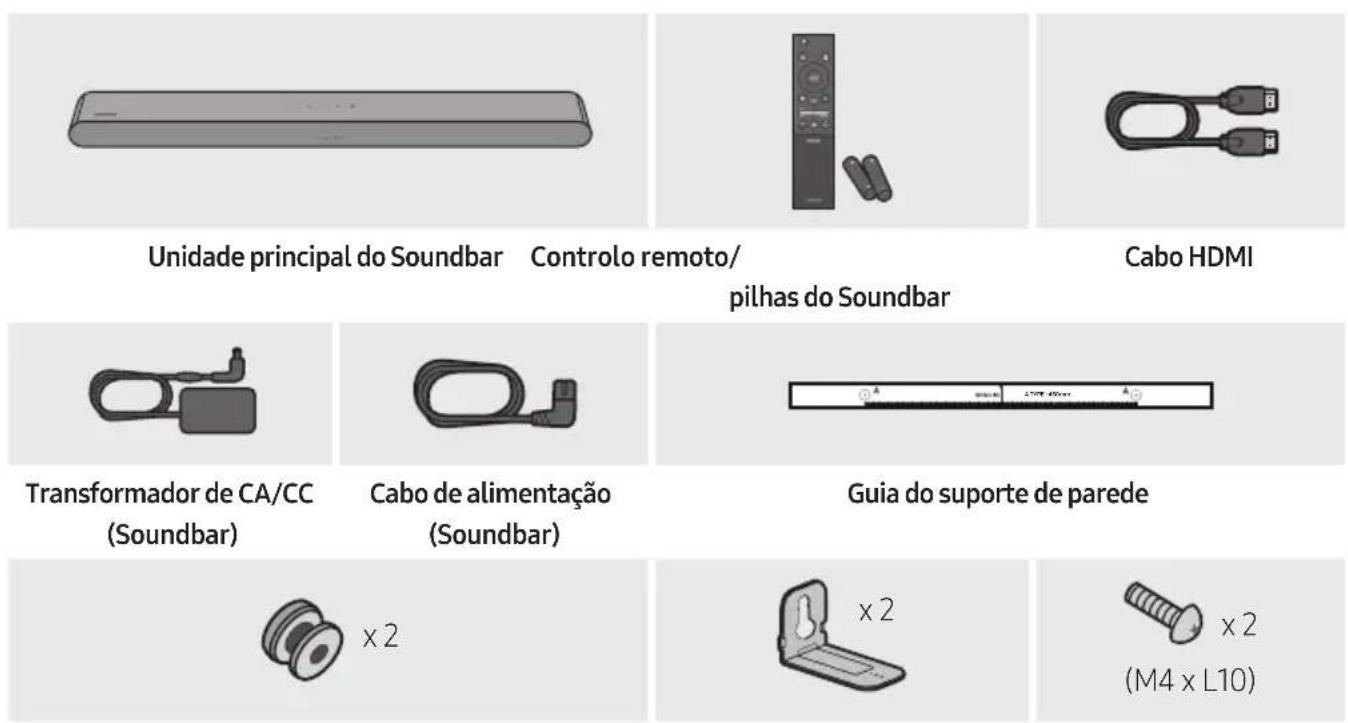

01 VERIFICAR OS COMPONENTES

Parafuso de fixação Suporte de parede Parafuso

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de assistência técnica ou com o Atendimento ao cliente da Samsung.
• Para mais informações sobre o suporte de parede, consulte a página 35.
• A conceção, as especificações e o ecrã da aplicação estão sujeitos a alteração sem aviso prévio.
• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima.

02 DESCRIÇÃO GERAL DO PRODUTO

Painel Frontal/Painel Superior do Soundbar

1	Indicador LED	O indicador LED pisca, fica aceso ou muda de cor dependendo do modo ou estado atual do Soundbar. A cor do indicador LED e o número de luzes indicam o modo ativo como descrito abaixo.
		LED branco	LED branco	LED Multicores	LED branco	LED branco
		O LED Multicores muda para Branco, Ciano, Verde, Vermelho e Azul, dependendo do modo ou estado.
2	Botão Multi Funções	Em modo de espera, prima o botão (Multi Funções) para ligar o Soundbar.Prima o botão (Multi Funções) para alterar o modo. Sempre que alterar o modo, o LED ilumina-se de branco e, em seguida, desliga-se.
		In
			"Entrada de Áudio Digital" ou "TV ARC"	"Wi-Fi" "Bluetooth"
3	Botão Volume	Prima o botão (Volume) para ajustar o volume.

"Wi-Fi" "Bluetooth"

[OHGA]	Botão Microfone Ligado/ Desligado	Prima o botão (Microfone Ligado/Desligado) para ligar ou desligar o microfone. Quando o microfone está desligado, o Indicador LED fica vermelho.
		Indicador LED	Vermelho Ligado
			“Microfone Desligado”	“Microfone Ligado”

Indicador LED
	“Microfone Desligado”	“Microfone Ligado”

• Ao ligar o cabo CA, o botão ligar/desligar começa a funcionar dentro de 4 a 6 segundos.
• Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de ser emitido um som.
• Se ouvir sons provenientes do televisor e do Soundbar, vá ao menu Definições para o áudio do televisor e nude o altifalante do televisor para Altifalante Exter..
• Pode ligar e desligar o feedback de áudio com a aplicação SmartThings. Para mais informações sobre como utilizar a aplicação SmartThings, consulte “Método 2. Ligar através de Wi-Fi (Rede sem fios)”.

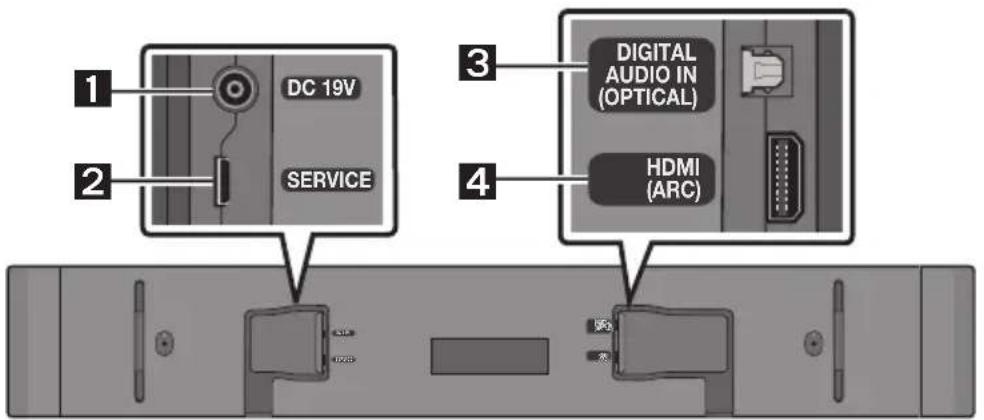

Painel inferior do Soundbar

1	DC 19V (Entrada da fonte de alimentação)Ligue o transformador de CA/CC. (Consulte a página 17)

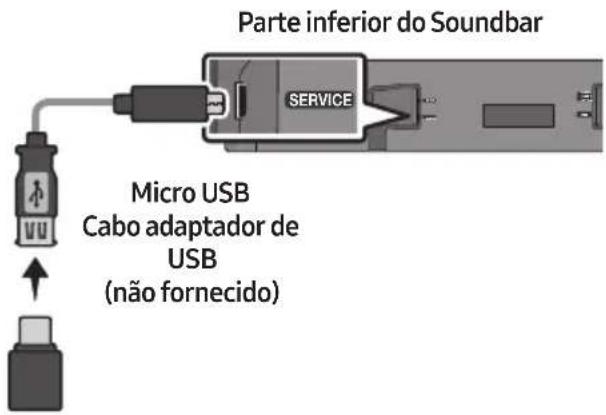

2	SERVICELigue um dispositivo de armazenamento USB para atualizar o software do produto.

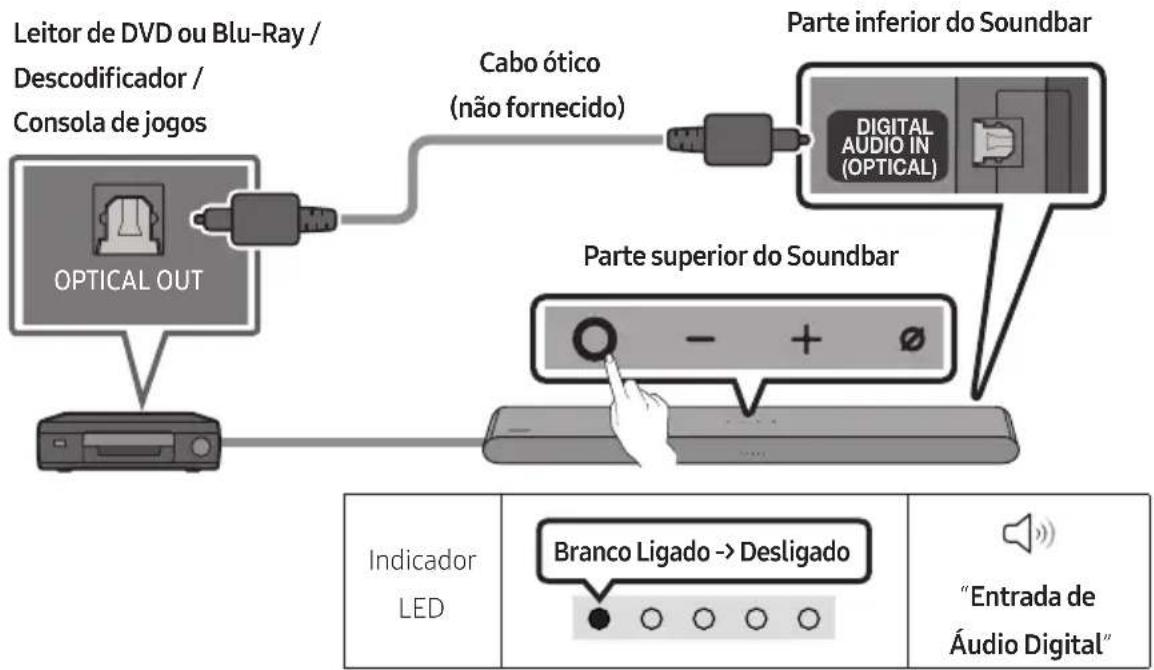

3	DIGITAL AUDIO IN (OPTICAL)Ligue a uma saída digital (ótica) de um dispositivo externo. (Consulte a página 28)
4	HDMI (ARC)Ligue à tomada fêmea HDMI (ARC) num televisor. (Consulte a página 18)

• Ao desligar o cabo de alimentação do transformador de CA/CC de uma tomada elétrica, puxe a ficha. Não puxe o cabo.
• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.

03 UTILIZAR O CONTROLO REMOTO

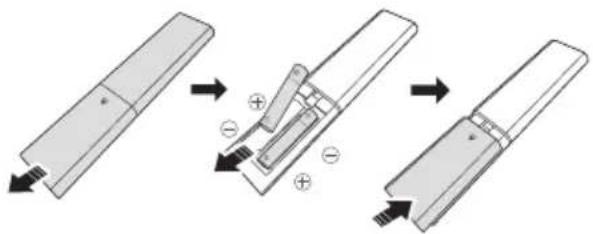

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA)

Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretamente em função da polaridade. Coloque novamente a tampa traseira deslizando-a.

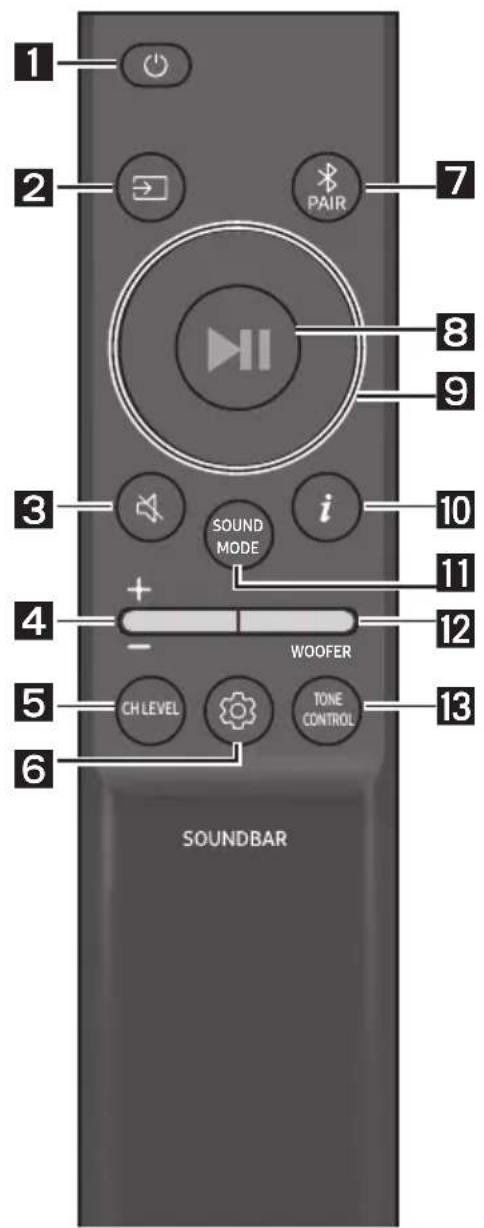

Como utilizar o controlo remoto

1

Ligar/Desligar

Liga e desliga o Soundbar.

- Função Auto Power Down

Esta unidade desliga-se automaticamente nas seguintes situações:

- Em modo "Entrada de Áudio Digital" ou "TV ARC" / "Wi-Fi" / "Bluetooth", caso não haja sinal de áudio durante 18 minutos.

2

(Origem)

Prima para selecionar uma fonte ligada ao Soundbar.

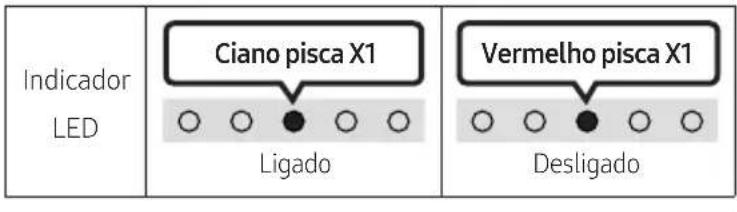

• Ligado/Desligado Feedback de Áudio

Pode ligar ou desligar o Feedback de Áudio. Mantenha premido o botão → (Origem) no telecomando durante 5 segundos enquanto o Soundbar está desligado (modo de espera).

3	Prima o botão (Sem som) para colocar no silêncio.Prima-o novamente para repor o som.
	IndicadorLED	Pisca Xrepetidamente○ ○ ○ ○ ●
4	Prima o botão para cima ou para baixo para ajustar o volume.
	IndicadorLED	Branco move-se para adireita X1● ○ ○ ○ ○Aumentar Volume	Branco move-se para aesquerda X1○ ○ ○ ○ ●Diminuir Volume
5	Ao premir o botão, pode ajustar o volume de cada altifalante.
	IndicadorLED	Branco pisca X1○ ○ ● ○ ○
	[IMAGE]	“Nível Central” → “Nível Lateral”
	– Se os Altifalantes traseiros (vendidos em separado) forem ligados, a definição "Nível Posterior" ésuportada. Pode ajustar o volume do “Nível Posterior” entre -6 e +6 com os botões Cima/Baixo.

IndicadorLED

Indicador LED

Aumentar Volume

Diminuir Volume

IndicadorLED
	“Nível Central” → “Nível Lateral”

6

(Controlo de som)

Ao premir o botão, pode definir a função de áudio. Pode ajustar as definições pretendidas ao usar os botões Cima/Baixo. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca.

IndicadorLED
[H8x4]	“Som SpaceFit” → “Amplificador de Voz Ativo” → “Otimização de voz” → “Modo Noturno” → “Sincronizar” → “Virtual”

• Mantenha premido o botão (Controlo de som) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerda/Direita e cada opção pode ser ajustada para uma definição entre -6 e +6 com os botões Cima/Baixo. (Certifique-se de que o modo de som está definido como "Padrão".)
• "Otimização de voz" torna mais fácil ouvir diálogos nos filmes e na TV.
• O "Modo Noturno" está otimizado para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.
• Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, selecione "Sincronizar" no Controlo de som e defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo.
• "Sincronizar" só é suportado em algumas funções.
• A função "Virtual" pode ser ativada/desativada com os botões Cima/Baixo.

7

Bluetooth PAIR

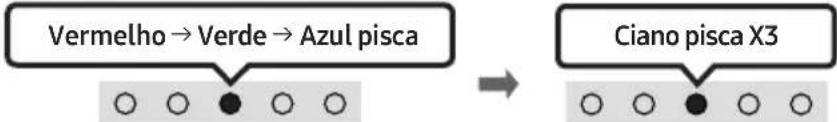

Ao premir o botão, o LED mostra as alterações, como ilustrado abaixo.

- Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.

Indicador LED	Vermelho → Verde → Azul piscaEmparelhamento → Ciano pisca X3A ligação foi estabelecida
	“Pronto para ligar via Bluetooth.”

8

▶II (Reproduzir / Pausa)

Pode também reproduzir ou pausar música premindo o botão.

9	Cima/Baixo/Esquerda/DireitaPrima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir as funções.Saltar MúsicaPrima o botão Direita para selecionar o próximo ficheiro de música. Prima o botão Esquerda para selecionar o ficheiro de música anterior.ID SETMantenha premido o botão Cima durante 5 segundos até ID SET estar concluído (ao ligar um subwoofer sem fios ou altifalantes traseiros sem fios).
10	i (Informações)Prima o botão para apresentar informações sobre a função atual. (Consulte a página 7.) Quando ligado ao Dolby Atmos®, o indicador LED ciano pisca 3 vezes.
11	SOUND MODEAo premir o botão, pode selecionar o modo de áudio desejado. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca.
	IndicadorLED	Branco pisca X1○ ○ ○
		"Som Adaptativo" → "DTS Virtual:X" → "Música" → "Jogo" → "Padrão"
	Som AdaptativoAnalisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.DTS Virtual:XSom 3D imersivo de qualquer conteúdo.MúsicaOferece um som mais natural e envolvente para conteúdos de música.JogoOferece som estereoscópico para mergulhar na ação durante os videojogos.PadrãoEmite o som original.
12	NIVELAÇÃO de WOOFER (GRAVES)Prima o botão para cima ou para baixo para ajustar o volume do woofer (graves) para -12 ou entre -6 e +6. Para definir o volume do woofer (graves) para 0 (padrão), prima o botão.

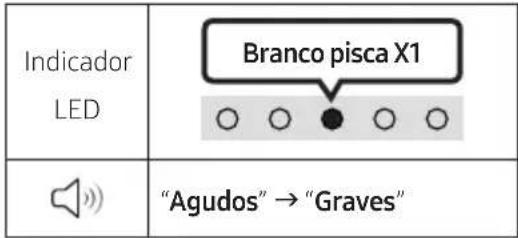

13	TONE CONTROLAo premir o botão, pode ajustar o volume de sons agudos ou graves. Pode ajustar o item desejado ao usar os botões Cima/Baixo. (Esta funcionalidade está disponível em todos os modos de som, exceto no modo "Padrão".)

IndicadorLED
	“Som Adaptativo” → “DTS Virtual:X” → “Música” → “Jogo” → “Padrão”

Amplificador de Voz Ativo (Active Voice Amplifier (AVA))

• Analisa o ruído externo em tempo real enquanto o Soundbar está em reprodução, para que o áudio de voz possa ser sempre ouvido com nitidez.
• Não são guardados quaisquer dados durante a análise.

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Página de referência
Botão do controlo remoto Função
WOOFER (Cima)	Controlo remoto do televisor Ligado/Desligado (em espera)	Página 16
Cima ID SET Página 13
(Controlo de som)	Equilíbrio de 7 bandas Página 12
(Origem)	Ligado/Desligado Feedback de Áudio (em espera)	Página 10

Especificações de saída para diferentes modos de efeitos sonoros

Efeito Entrada		Potência
		Apenas com o subwoofer	Com subwoofer e kit de colunas traseiras sem fios
Som Adaptativo	2.0 canais 5.1 canais	7.1 canais
	5.1 canais 5.1 canais	7.1 canais
	Dolby Atmos® 5.1 canais	7.1 canais
DTS Virtual:X	2.0 canais 5.1 canais	7.1 canais
	5.1 canais 5.1 canais	7.1 canais
	Dolby Atmos® 5.1 canais	7.1 canais
Música	2.0 canais 5.1 canais	7.1 canais
	5.1 canais 5.1 canais	7.1 canais
	Dolby Atmos® 5.1 canais	7.1 canais
Jogo	2.0 canais 5.1 canais	7.1 canais
	5.1 canais 5.1 canais	7.1 canais
	Dolby Atmos® 5.1 canais	7.1 canais
Padrão	2.0 canais 2.1 canais	2.1 canais
	5.1 canais 5.1 canais	5.1 canais
	Dolby Atmos® 5.1 canais	7.1 canais

• O kit de colunas traseiras sem fios da Samsung e o subwoofer podem ser comprados em separado. Para comprar o kit ou o subwoofer, contacte o fornecedor onde comprou o Soundbar.
• Se a fonte de entrada for Dolby Atmos®, a configuração Apenas Subwoofer fornece um áudio de 5.1 canais, enquanto a configuração Subwoofer e kit de colunas traseiras sem fios fornece um áudio de 7.1 canais.

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televisor.

- Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.

- Defina o altifalante do televisor para Altifalante Exter.. para utilizar esta função.

- Fabricantes que suportam esta função: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Desligue o Soundbar.
2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: "Off-TV Remote" (modo predefinido), "Samsung-TV Remote", "All-TV Remote".

Botão do controlo remoto	Indicador LED Estado
	"Off-TV Remote"(Modo predefinido)	Desative o controlo remoto do televisor.
	"Samsung-TV Remote"	Ative o controlo remoto por infravermelhos de um televisor Samsung.
	"All-TV Remote"	Ative o controlo remoto por infravermelhos de um televisor de terceiros.

04 LIGAR O SOUNDBAR

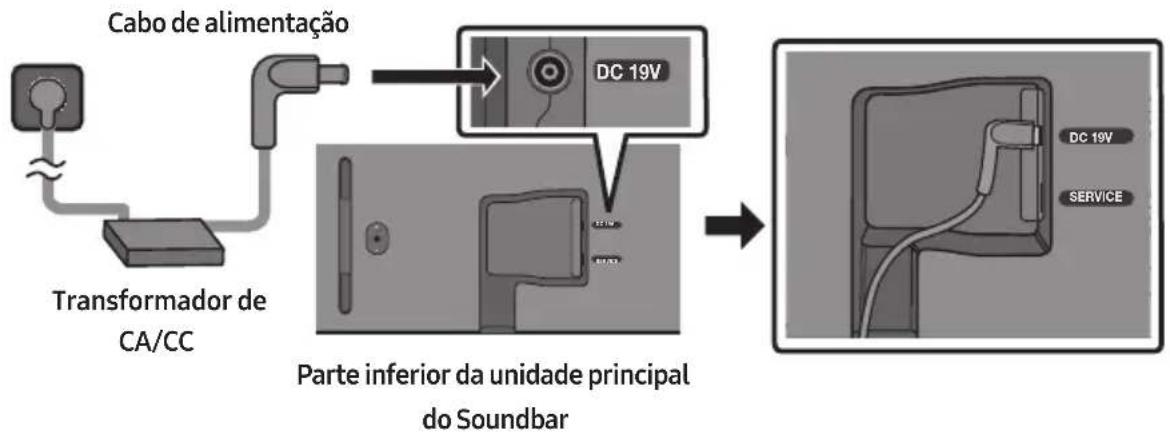

Ligar à corrente elétrica

Para ligar o Soundbar a uma tomada elétrica, utilize os componentes de alimentação pela seguinte ordem:

- Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)

1. Primeiro, ligue o cabo de alimentação ao transformador de CA/CC. Ligue o transformador de CA/CC (com o cabo de alimentação) ao Soundbar.

2. Ligue o cabo de alimentação à tomada de parede.

NOTAS

- Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

- Certifique-se de que coloca o transformador de CA/CC sobre uma mesa ou no chão. Se posicionar o transformador de CA/CC de forma a que este fique suspenso com a entrada do cabo CA voltada para cima, poderá entrar água ou outras substâncias desconhecidas no transformador e provocar uma avaria no mesmo.

Ligar o Kit de altifalantes traseiros sem fios Samsung e o Subwoofer ao Soundbar

Expanda para som surround sem fios verdadeiro ao ligar o Kit de altifalantes traseiros sem fios Samsung (SWA-9100S ou SWA-9200S, vendido em separado) e o Subwoofer sem fios (SWA-W510, vendido em separado) ao Soundbar.

Para obter informações detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem fios e do Subwoofer sem fios Samsung.

05 LIGAR A UMA TV

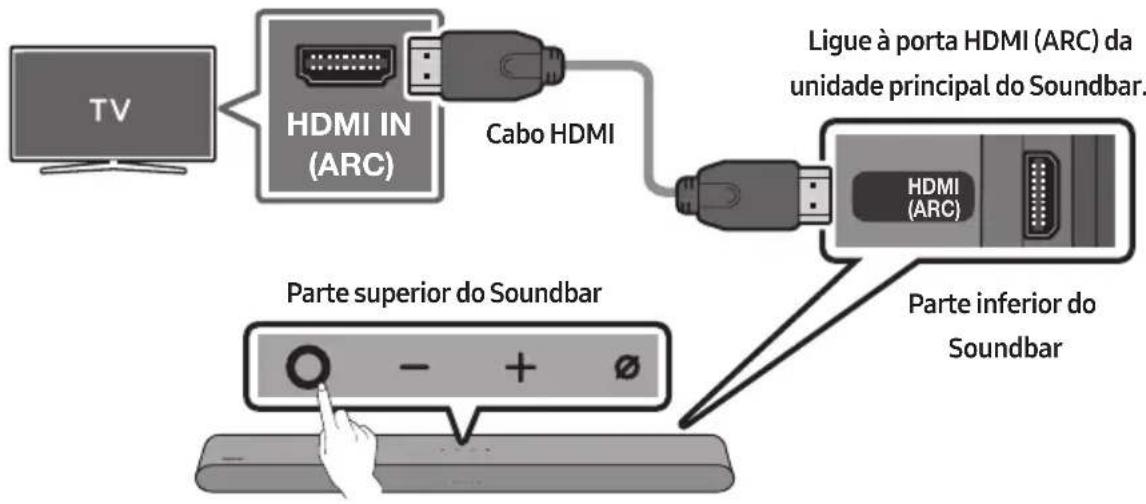

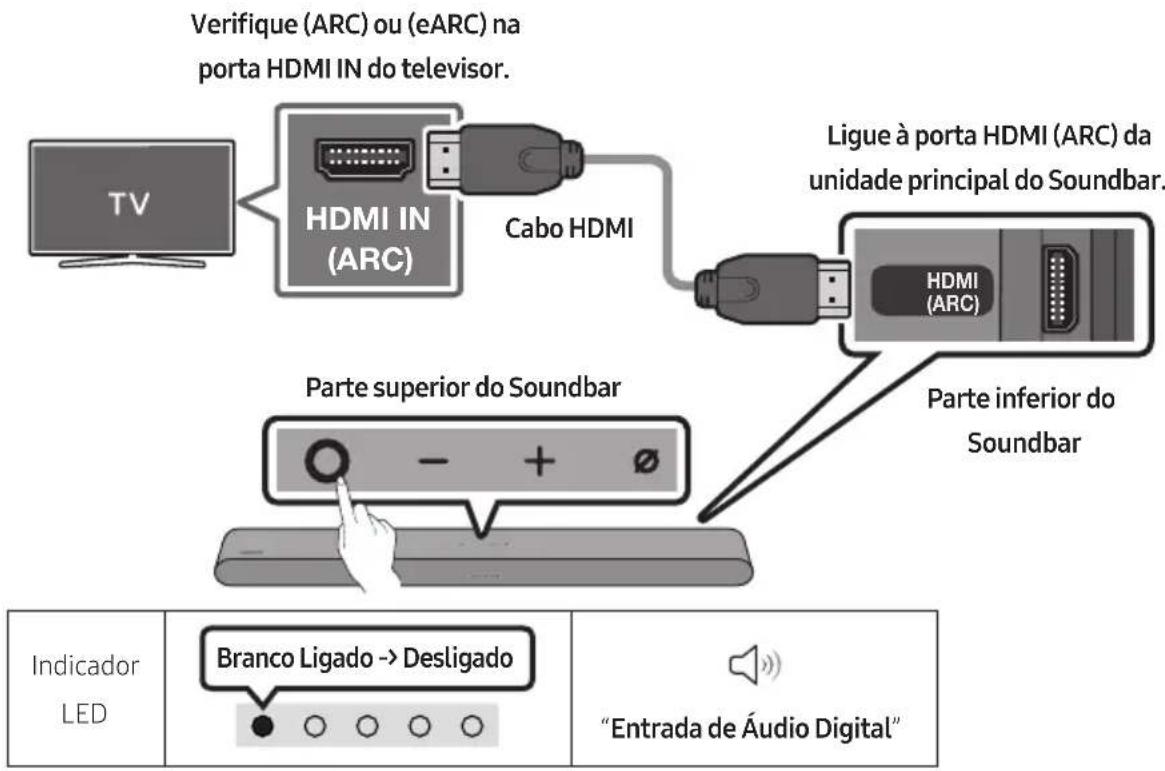

Ligação do televisor que suporta o HDMI ARC (Canal de retorno de áudio)

CUIDADO

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Para ligar o cabo HDMI entre o televisor e o Soundbar, certifique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não reproduzir.
• Recomendamos a utilização de um High-Speed HDMI Cable with Ethernet.

1. Com o Soundbar e o televisor desligados, ligue o cabo HDMI conforme indicado na figura.
2. Ligue o Soundbar e o televisor.
3. O som do televisor é emitido a partir do Soundbar.

- Quando o som do televisor não for reproduzido, prima o botão (Multi Funções) na parte superior do Soundbar ou o botão (Origem) no controlo remoto para selecionar o modo "Entrada de Áudio Digital".

• Quando o som não for emitido, verifique novamente a ligação do cabo HDMI.
• Utilize os botões do volume no controlo remoto do televisor para mudar o volume no Soundbar.

NOTAS

• Quando ligar o televisor que suporta HDMI ARC (Canal de retorno de áudio) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico diferente.
• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.
• Esta função não está disponível se o cabo HDMI não suportar ARC.
• Se o áudio numa emissão estiver codificado como Dolby Digital e o “Formato de Áudio de Saída Digital” do televisor estiver definido como PCM, recomendamos que altere a definição para Dolby Digital. Se a configuração do televisor for alterada, terá uma melhor qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)

Ligar com cabo ótico

Lista de verificação pré-ligação

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Com o televisor e o Soundbar desligados, liga a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL no televisor com o cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o televisor.
3. Prima o botão (Multi Funções) na parte superior do Soundbar ou o botão (Origem) no controlo remoto e selecione o modo "Entrada de Áudio Digital". Em seguida, é emitida a notificação "Entrada de Áudio Digital".
4. O som do televisor é emitido a partir do Soundbar.

Ligar através de Bluetooth

Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Apenas pode ser ligado um televisor Samsung de cada vez.

- Pode ser ligado um televisor Samsung que suporte Bluetooth.

Verifique as especificações do seu televisor.

A ligação inicial

1.

Botão Emparelhamento por Bluetooth	Indicador LED
OUQuando em modo “Bluetooth”	Emparelhamento A ligação foi estabelecidaAté o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, comoVermelho→Verde→Azul.
	“Pronto para ligar via Bluetooth.”

(por exemplo, Página Principal (n) → Menu → Definições (☀️) → Todas as Definições (☀️) → Som → Saída de Som → Lista de Altifalantes Bluetooth → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Seleccione "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B" a partir da lista exibida no ecrã do televisor.

Os Soundbars disponíveis são identificados pela mensagem "A emparelhar" ou "Emparelhado" na lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a mensagem e estabeleça uma ligação.

1. Poderá então ouvir o som do televisor Samsung a partir do Soundbar.

- Se existir um registo de ligação entre o Soundbar e o Televisor Samsung, o Soundbar é automaticamente ligado ao alterar o seu modo para "Bluetooth".

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, [AV] Samsung Soundbar S60B / [AV] Samsung
  Soundbar S61B) na lista de colunas do televisor Samsung, remova-o.
• Depois, repita os passos 1 a 3.

Desligar o Soundbar do televisor Samsung

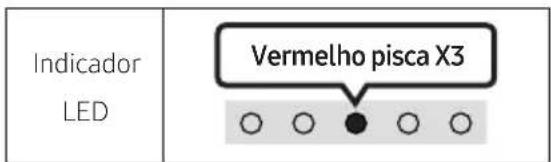

Prima o botão ⚙ (Multi Funções) na parte superior do Soundbar ou no botão ➞ (Origem) no controlo remoto para selecionar outro modo que não o “Bluetooth”.

• Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do Soundbar.
  (O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.)

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• se existir um campo elétrico forte em redor do Soundbar.

• Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

Ligar através de Wi-Fi

Lista de verificação pré-ligação

• Apenas a TV Samsung tem ligações Wi-Fi disponíveis.
• Verifique se o router sem fios (Wi-Fi) está ligado e se a TV está ligada ao router.
• A TV e a Soundbar devem estar ligadas à mesma rede se fios (Wi-Fi).
• Se o router sem fios (Wi-Fi) utilizar um canal DFS, não poderá estabelecer uma ligação Wi-Fi entre a TV e a Soundbar. Contacte o seu fornecedor de serviços de Internet para obter mais detalhes.
• Dado que os menus podem variar consoante o ano de fabrico, consulte o manual da TV.

• Para ligar a TV à Soundbar através de Wi-Fi, ligue primeiro a Soundbar ao router sem fios. Consulte a página 32 para mais informações sobre como estabelecer uma ligação Wi-Fi.

• Para mais informações sobre a ligação Wi-Fi à Soundbar, consulte a página 32, "Método 2. Ligar através de Wi-Fi (Rede sem fios)".

• Mude a fonte de entrada da TV, utilizando o menu Áudio para Soundbar.

• TVs Samsung lançadas em 2017 ou depois

Página Principal (m) → Menu → Definições (☀️) → Todas as Definições (☀️) → Som → Saída de Som → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Ligar a uma TV que suporte Dolby Atmos®

Lista de verificação pré-ligação

• O Dolby Atmos® é suportado no modo "TV ARC" ou "Wi-Fi".
• Certifique-se de que o conteúdo suporta Dolby Atmos®.

Verifique (ARC) ou (eARC) na porta HDMI IN do televisor.

1. Com o Soundbar e o televisor desligados, ligue o cabo HDMI conforme indicado na figura.
2. Ligue o Soundbar e o televisor.
3. O som do televisor é emitido a partir do Soundbar.

1. Ligue o Soundbar e a TV à mesma rede sem fios (Wi-Fi).
2. Para aceder à saída de som na TV, selecione Soundbar.
3. O som do televisor é emitido a partir do Soundbar.

NOTAS

- Configurar o Dolby Atmos® num leitor Blu-Ray ou noutro dispositivo ligado à TV.

Abra as opções de saída áudio no menu das definições do seu leitor Blu-Ray, ou outro dispositivo, e certifique-se de que “Sem Codificação” está selecionado para o fluxo de bits. Por exemplo, num leitor Blu-Ray Samsung, vá até Menu inicial → Áudio → Saída digital e selecione Fluxo de Bits (não processado).

- Esta função está disponível em algumas TV Samsung e em alguns modelos de Soundbar.

Utilizar a função Q-Symphony

Para a Q-Symphony, o Soundbar sincroniza com a TV Samsung para a saída de som através de dois dispositivos para um ótimo efeito surround. Quando o Soundbar está ligado, o menu, "TV+Soundbar" aparece por baixo do menu Saída de Som da TV. Seleccione o menu correspondente.

- Exemplo do menu da TV: TV + [AV] Nome de série do Soundbar (HDMI)

- Exemplo do menu da TV: TV + [AV] Nome de série do Soundbar (Wi-Fi)

NOTAS

• Pode funcionar conforme o Codec suportado pela TV.
• Esta função é suportada apenas quando o cabo HDMI, o cabo ótico (não fornecido) ou o Wi-Fi estiver ligado.
• A mensagem apresentada poderá ser diferente, consoante o modelo da TV.
• Certifique-se de que a TV e o Soundbar estão ligados ao mesmo router sem fios/frequência.
• Esta função está disponível em algumas TV Samsung e em alguns modelos de Soundbar.

Utilizar o Som SpaceFit

Fornece uma qualidade de som otimizada ao analisar os espaços de escuta.

Método 1. Ligar através do Soundbar

Para ativar esta função, ative o modo Som SpaceFit com o telecomando do Soundbar.

( ⚙️ (Controlo de som) → "Som SpaceFit Desligado" → ▲ ( Cima ) → "Som SpaceFit Ligado")

- Está disponível em todos os modos de som.

Método 2. Ligar através da TV

Para ativar esta função, ative o modo Som Adaptativo+ no menu da TV Samsung.

(Página Principal (m) → Menu → Definições (☀) → Todas as Definições (☀) → Geral → Definições de Modo Inteligente → Som Adaptativo+)

- O modo de som do Soundbar será automaticamente alterado para Som Adaptativo+ se ativar o modo Som Adaptativo+ na TV.

NOTA

- Esta função funciona quando o Soundbar estabelece ligação com alguma das TV Samsung.

06 LIGAR A UM DISPOSITIVO EXTERNO

Ligar com cabo ótico

1. Com o dispositivo externo e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta da saída OPTICAL no dispositivo externo com o cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o dispositivo externo.
3. Prima o botão (Multi Funções) na parte superior do Soundbar ou o botão (Origem) no controlo remoto e selecione o modo "Entrada de Áudio Digital". Em seguida, é emitida a notificação "Entrada de Áudio Digital".
4. O som do dispositivo externo é emitido a partir do Soundbar.

07 LIGAR A UM DISPOSITIVO MÓVEL

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.

A ligação inicial

- Quando ligar a um novo dispositivo Bluetooth, certifique-se de que o dispositivo está a menos de 1 m de distância.

1.

Botão Emparelhamento por Bluetooth	Indicador LED
OU Quando em modo "Bluetooth"	Vermelho → Verde → Azul pisca Emparelhamento → Ciano pisca X3 A ligação foi estabelecida • Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.
	"Pronto para ligar via Bluetooth."

1. No seu dispositivo, selezione "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B" na lista que aparece.
2. Reproduza os ficheiros de música a partir do dispositivo que está ligado via Bluetooth através do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) na lista de colunas do dispositivo móvel, remova-o.
• Repita os passos 1 e 2.

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

– se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).
• Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Não poderá ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função HF (mãos livres).
• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.
• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.
• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.

• Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições:

• Se o corpo estiver em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar.

• Em esquinas ou quando há um obstáculo nas proximidades, como uma parede ou uma divisória, onde possam ocorrer alterações elétricas.

• Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem fios.

• Obstáculos como portas e paredes poderão ainda influenciar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.

• Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.

• Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.

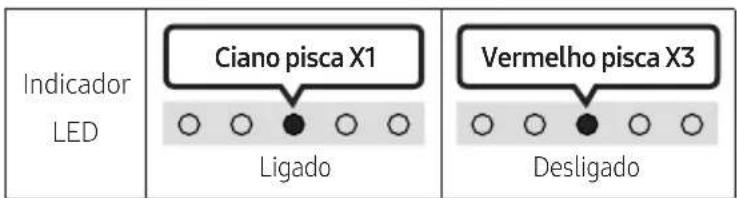

• Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar pisca a "Vermelho" três vezes.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão (Multi Funções) na parte superior do Soundbar ou no botão (Origem) no controlo remoto para selecionar outro modo que não o "Bluetooth".

- Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)

Método 2. Ligar através de Wi-Fi (Rede sem fios)

Para ligar o Soundbar a um dispositivo móvel através da rede sem fios (Wi-Fi), precisa da aplicação SmartThings.

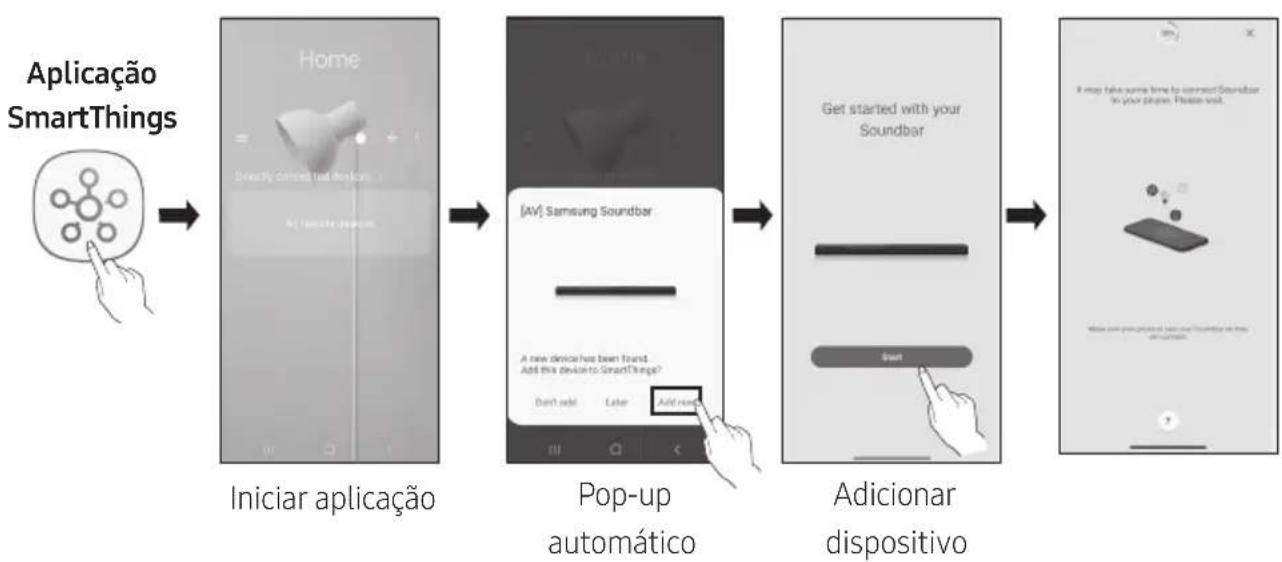

A ligação inicial

1. Instale e inicie a aplicação SmartThings a partir do seu dispositivo móvel (smartphone ou tablet).
2. Na aplicação, siga as instruções no ecrã para adicionar o Soundbar.

- O pop-up automático (a segunda captura de ecrã em baixo) poderá não aparecer em alguns dispositivos móveis.

Se a janela pop-up não aparecer, pressione “+” no ecrã Home. O Soundbar é adicionado à aplicação.

- A ilustração abaixo pode ser diferente consoante a versão da aplicação.

Utilizar o Tap Sound

Toque no Soundbar com o seu dispositivo móvel para reproduzir áudio do dispositivo móvel através do Soundbar.

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.
• Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior.

1. Ative a função Tap Sound no seu dispositivo móvel.

- Para mais informações sobre como ativar a função, consulte "Ativar a função Tap Sound" em baixo.

1. Toque no Soundbar com o dispositivo móvel. Seleccione "Iniciar agora" na janela da mensagem que é apresentada.

É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e o Soundbar.

1. Reproduza áudio do dispositivo móvel através do Soundbar.

2. Esta função liga um dispositivo móvel ao Soundbar através de Bluetooth ao detetar a vibração que ocorre quando o dispositivo toca no Soundbar.

3. Tenha cuidado para que o dispositivo não toque nas arestas do Soundbar. Poderá riscar ou danificar o Soundbar ou o dispositivo móvel.
4. Recomendamos que o dispositivo móvel seja protegido com uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizar força excessiva.
5. Para utilizar esta função, atualize a aplicação SmartThings com a versão mais recente. Dependendo da versão da aplicação, esta função poderá não ser suportada.

Ativar a função Tap Sound

Utilize a aplicação SmartThings para ativar a função Tap View, Tap Sound.

1. Execute a aplicação SmartThings no dispositivo móvel.
2. Seleccione (≡→_) no ecrã da aplicação SmartThings apresentada no dispositivo móvel.
3. Ative "Tap View, Tap Sound" para ativar a função quando um dispositivo móvel se aproximar do Soundbar.

NOTAS

• A função Tap Sound não funciona se o dispositivo móvel estive no modo de poupança de energia.
• A função Tap Sound poderá não funcionar se houver dispositivos que causem interferências rádio, tais como dispositivos elétricos, perto do Soundbar. Certifique-se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.

08 LIGAR ATRAVÉS DO AIRPLAY 2 DA APPLE

• Esta funcionalidade pode não estar disponível em alguns países.
• Este Soundbar da Samsung é compatível com o AirPlay 2 e requer o iOS 11.4 ou posterior.

Com o AirPlay 2, pode fazer o streaming de música, podcasts e de outros conteúdos de áudio dos seus dispositivos Apple para o Samsung Soundbar.

• Certifique-se de que o Soundbar está ligado à corrente e ligado à mesma rede Wi-Fi do dispositivo Apple.
• Seleccione a partir de uma aplicação compatível com AirPlay ou na Central de controlo no iPhone, iPad ou Mac.
• Seleccione o Soundbar a partir da lista de dispositivos disponíveis onde reproduzir o áudio atual.

09 INSTALAR O SUPORTE DE PAREDE

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar a parede ou optar por outro local para instalar o produto.
• Compre e utilize os parafusos de fixação ou buchas adequadas para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, fixe os parafusos de suporte em montantes de parede.
• Compre parafusos próprios para a montagem em parede de acordo com o tipo e com a espessura da parede onde pretende instalar o Soundbar.

- Diâmetro: M5

- Comprimento: 35 mm ou maiores, preferencialmente.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Guia do suporte de parede

Parafuso de fixação Parafuso

Suporte de parede

1. Coloque o Guia do suporte de parede encostado à superfície da parede.

- O Guia do suporte de parede deve ficar nivelado. - Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo.

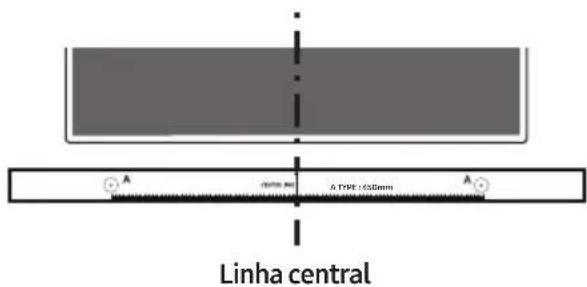

1. Alinhe a Linha central do Guia do suporte de parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, fixe o Guia do suporte de parede à parede com fita adesiva.

- Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação.

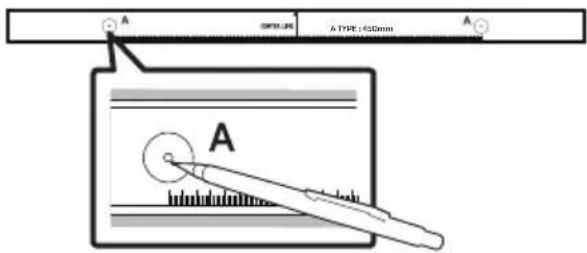

1. Com uma caneta, marque as posições dos buracos e remova o Guia do suporte de parede.

1. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.

- Se a parede não tiver qualquer suporte adicional no local das marcas, certifique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certifique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.

1. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte.

1. Instale os 2 Suporte de parede na orientação correta na parte inferior do Soundbar, utilizando 2 Parafusos.

- Ao montar, certifique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar.

- O produto real pode ser diferente da imagem acima, consoante o modelo.

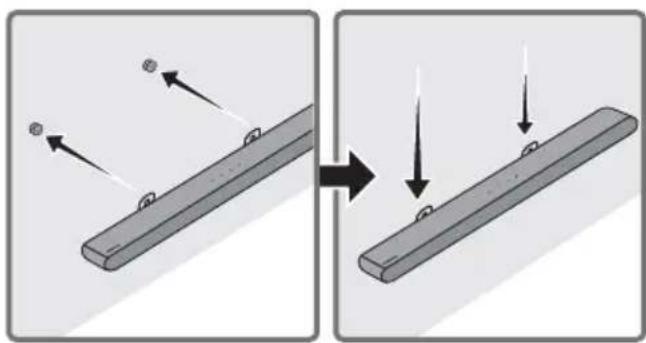

1. Depois de fixar os Suportes de parede ao Soundbar, instale os Suportes de parede nos Parafusos de suporte.

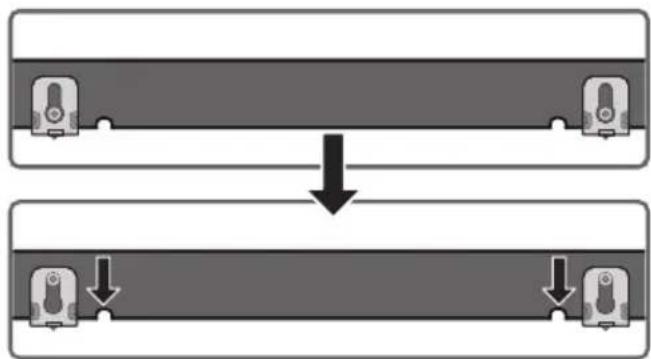

1. Deslize o Soundbar para baixo, tal como mostrado abaixo, para que os Suporte de parede fiquem firmemente apoiados nos Parafuso de fixação.

- Introduza os Parafuso de fixação na parte larga (inferior) dos Suporte de parede e, em seguida, deslize os Suporte de parede para baixo de forma a fixar os Suporte de parede firmemente nos Parafuso de fixação.

10 INSTALAR O SOUNDBAR EM FRENTE AO TELEVISOR

Alinhe o centro do Soundbar com o centro da TV, como ilustrado na imagem.

Neste momento, coloque o Soundbar a pelo menos 3 cm de distância do televisor para que não haja interferência com o reconhecimento de voz.

NOTAS

• Certifique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.
• Caso não esteja suficientemente afastado do televisor, podem ocorrer problemas no reconhecimento de voz e acústicos.

11 ATUALIZAÇÃO DO SOFTWARE

Atualização automática

Quando o Soundbar está ligado à Internet o software é atualizado automaticamente, mesmo quando o Soundbar está desligado.

- Para utilizar a função de atualização automática, o Soundbar tem de estar ligado à Internet. A ligação Wi-Fi do Soundbar é cortada se o cabo de alimentação do Soundbar for desligado ou se houver uma falha de energia. Se ocorrer uma falha de energia, quando a energia voltar ou quando voltar a ligar o cabo de alimentação, ligue o Soundbar e volte a ligá-lo à Internet.

Atualização por USB

A Samsung poderá disponibilizar atualizações do firmware do sistema do Soundbar no futuro.

Quando uma atualização estiver disponível, pode atualizar o Soundbar ao ligar a unidade USB que contém o firmware da atualização à porta de SERVICE do Soundbar.

1. Aceda a (www.samsung.com) → procure o nome de modelo a partir da opção de menu da assistência ao cliente.

- Para mais informações sobre a atualização, consulte o Guia de Atualizações.

1. Transfira o ficheiro de atualização (tipo USB).
2. Extraia o ficheiro para criar uma pasta com o nome do ficheiro.
3. Guarde a pasta criada num dispositivo USB e, em seguida, ligue-o ao Soundbar.
4. Ligue o Soundbar. De seguida, o produto é atualizado dentro de 3 minutos.

• Durante a atualização, não o desligue nem remova o dispositivo USB.
• Se o LED amarelo estiver ligado depois de a atualização de software estar concluída, isso significa que uma atualização adicional está em curso. Quando isso acontece, não desligue a alimentação nem remova o USB.
• Se a atualização não for concluída, volte a ligar o cabo de alimentação do Soundbar.
• Se estiver instalada a versão mais recente, não é realizada nenhuma atualização.
• A atualização poderá não ser suportada, dependendo do tipo de USB.
• Se não houver um ficheiro de atualização disponível

- Se o ficheiro de atualização for para a mesma versão ou inferior

Reposição

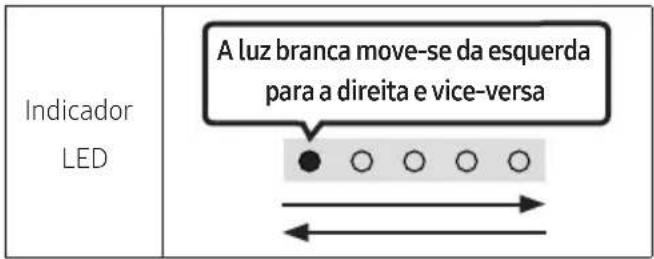

Com o Soundbar ligado, prima os botões de - + (Volume) no corpo, simultaneamente, durante pelo menos 5 segundos. A apresentação dos LED muda conforme ilustrado abaixo e, em seguida, o Soundbar é reposto.

CUIDADO

- Todas as definições do Soundbar são repostas. Certifique-se de que só efetua esta ação quando for necessário repor.

12 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

→Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

→Após remover o cabo de alimentação, insira-o de novo.
→Desligue e volte a ligar o dispositivo externo e tente novamente.
→Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 10.)

O telecomando não funciona.

→Aponte o telecomando diretamente à Soundbar.
→ Troque as pilhas por umas novas.

A luz vermelha do indicador LED no Soundbar fica acesa.

→O microfone está desligado. Ligue o microfone. (Consulte a página 8.)

A Soundbar não emite qualquer som.

→O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
→Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Página Principal ( → Menu → Definições
(→ Todas as Definições ( ) → Som → Saída de Som → Selecione o Soundbar)

→A ligação dos cabos ao Soundbar não pode estar solta. Desligue o cabo e volte a ligá-lo.
→Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.
→Inicie o produto e tente novamente. (Consulte a página 39.)

Se a TV não estiver ligada via HDMI (ARC).

→Verifique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página 18)
→A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar.
→O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Television Samsung: Página Principal (→Menu → Definições ( )
Todas as Definições (→Ligação → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO)

Não há som ao ligar ao televisor no modo HDMI (ARC).

→O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou Dolby Digital. (Para um televisor Samsung: Página Principal ( → Menu → Definições ( )) Todas as Definições ( → Som → Definições Avançadas → Formato de Áudio de Saída Digital)

O Soundbar não estabelece ligação através de Bluetooth.

→Ao ligar um novo dispositivo, nude para Emparelhamento por Bluetooth para estabelecer a ligação. (Prima o botão

* PAIR no controlo remoto ou o botão

(Microfone Ligado/Desligado) no corpo durante pelo menos 5 segundos.)

→Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.

→Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar. (Television Samsung: Página Principal (m)→

Menu → Definições (→ Todas as Definições (→ Som → Saída de Som → Lista de Altifalantes Bluetooth)

→Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente.

→Inicie o produto e tente novamente. (Consulte a página 39.)

O som é cortado quando ligado através de Bluetooth.

→Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto da Soundbar, como acontece com micro-ondas, routers sem fios, etc.

→Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar.

→Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

Não é possível ligar à rede Wi-Fi.

→Verifique se o router sem fios está ligado.
→Desligue o router, volte a ligá-lo e, em seguida, tente novamente.
→Não será possível ligar o Soundbar se o sinal sem fios for demasiado fraco.

Experimente deslocar o router para um local mais próximo do Soundbar ou eliminar quaisquer obstáculos que estejam entre o Soundbar e o router, se possível.

→Se o seu router sem fios for novo, será necessário reconfigurar as definições de rede da coluna.

A Soundbar não se liga automaticamente com a TV.

→ Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

A função AVA não se encontra disponível nos seguintes casos.

→A função AVA não estará disponível utilizando a função Q-Symphony.
→A função AVA não estará disponível quando o microfone estiver desligado.

Depois de ligar a TV ao Soundbar, ativei o modo Soundbar. Assim, a TV não emite qualquer som.

→Se ligar o Soundbar a um dispositivo móvel enquanto o Soundbar estiver ligado à TV, o Soundbar emite som a partir do dispositivo móvel enquanto mantém a ligação à TV. Assim, o som da TV não é emitido.
→Desligue o dispositivo móvel e o som da TV será emitido novamente a partir do Soundbar.

13 LICENÇAS

Dolby

ATMOS

- Usa o teu telemóvel, tablet ou computador como comando do Spotify. Vaia spotify.com/connect para saberes como - O software do Spotify está sujeito a licenças de terceiros que podem ser encontradas aqui: https://www.spotify.com/connect/third-party-licenses.

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

(b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

- O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

16 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo HW-S60B / HW-S61B
Peso 2,7 kg
Dimensões (L x A x P) 670,0 x 62,0 x 105,0 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADORPotência nominal de saída (30W x 2) + (30W x 2) + (30W x 2) + 20W
Formatos de reprodução suportados	Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch
POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS Potência máx. do transmissor Wi-Fi	100 mW a 2,4 GHz – 2,4835 GHz, 200 mW a 5,15 GHz – 5,25 GHz, 100 mW a 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS Potência máx. do transmissor BT	100 mW a 2,4 GHz – 2,4835 GHz

NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
• O peso e as dimensões indicados são aproximados.

Precaução: O Soundbar irá reiniciar automaticamente se ligar/desligar o Wi-Fi.

Consumo total de energia em modo de espera (W)	4,2W
Wi-FiMétodo de desativação das portas	Prima o botãoCH LEVELno telecomando do Soundbar durante 30 segundos para ligar/desligar o Wi-Fi.
BluetoothMétodo de desativação das portas	Prima o botãoTONE CONTROLno telecomando do Soundbar durante 30 segundos para ligar/desligar o Bluetooth.

A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido.

O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, vá a Suporte e introduza o nome do modelo.

Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.

A função WLAN (Wi-Fi ou SRD) de 5 GHz deste equipamento só pode ser utilizada em espaços interiores.

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite:

REGULAMENTO (UE) 2019/1782 DA COMISSÃO

Requisitos de conceção ecológica aplicáveis a fontes de alimentação externas :

www.samsung.com/global/ecodesign_component

VEILIGHEIDSINFORMATIE

VEILIGHEIDSINSTRUCTIES

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK TE KRIJGEN. DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD OVER AAN DE VAKHANDEL.
