BEDIENUNGSANLEITUNG HWS67B SAMSUNG

Automatische update 38

USB-update 38

Reset 39

12 Probleemoplossing 40

13 Licentie 42

14 Kennisgeving Open Source-Licentie 43

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle finden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt befinden.

[ACHTUNG]
[ZE5C4]	GEFAHR ELEKTRISCHERSCHLÄGE! GERÄT NICHTÖFFNEN!
	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.
	Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.
	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

WARNUNG

- Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7\~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG: Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

INHALT

01 Überprüfen der Komponenten 6

02 Produktübersicht 7

Bedienfeld auf der Vorder-/Oberseite der Soundbar 7

Unteres Bedienfeld der Soundbar 9

03 Verwendung der Fernbedienung 10

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) ____ 10

So verwenden Sie die Fernbedienung ____ 10

Aktiver Sprachverstärker (Active Voice Amplifier (AVA)) 14

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) ____ 14

Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi ____ 15

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 16

04 Verbinden der Soundbar 17

Stromanschluss 17

Verbinden des Rücklautsprecherkits von Samsung und des Subwoofers mit der Soundbar ____ 17

05 Verbindung mit einem TV-gerät 18

Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt ____ 18

Verbindung mit einem optischen Kabel 20

Verbindung per Bluetooth 21

Verbinden per Wi-Fi 23

Verbindung mit einem TV-Gerät, das Dolby Atmos® unterstützt ____ 24

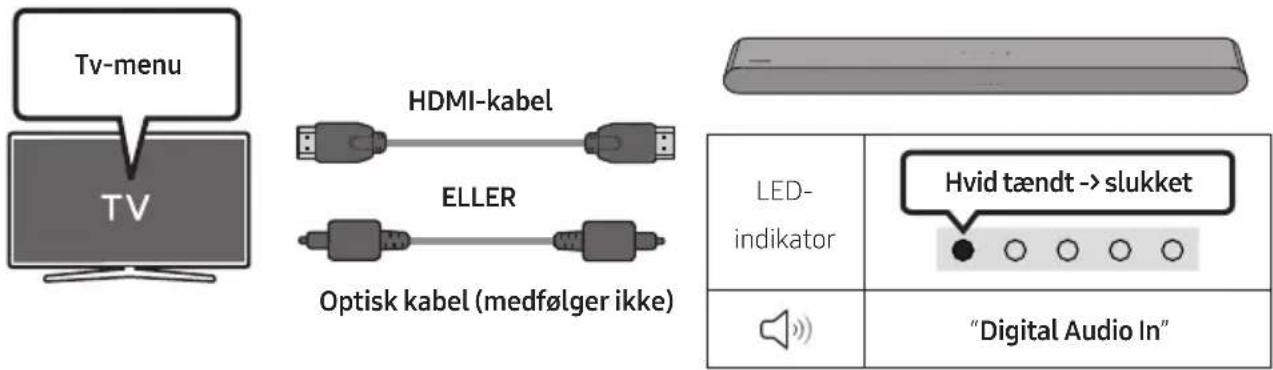

Verwenden der Q-Symphony-Funktion 26

Verwenden von SpaceFit-Ton 27

06 Verbinden eines externen Geräts 28

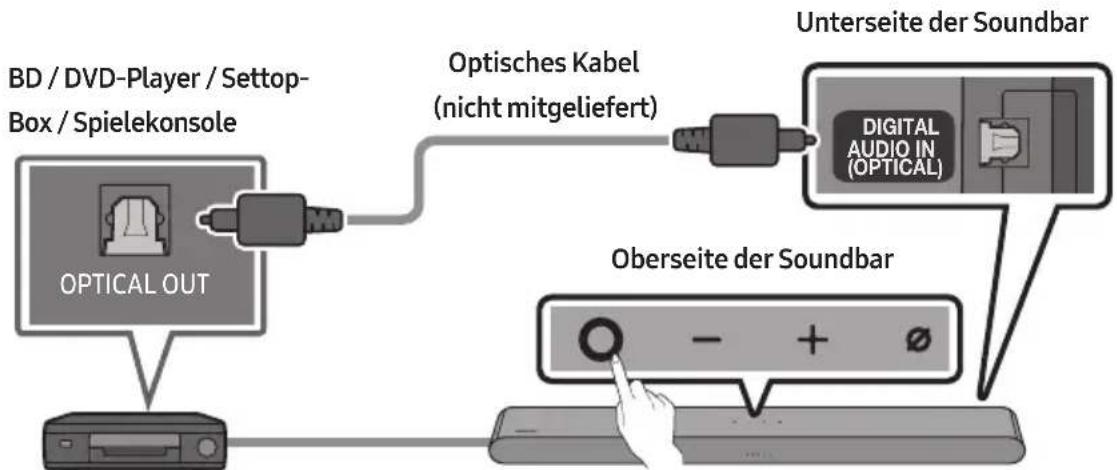

Verbindung mit einem optischen Kabel ____ 28

07 Verbinden eines Mobilgeräts 29

Methode 1. Verbindung per Bluetooth ____ 29

Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk) ____ 32

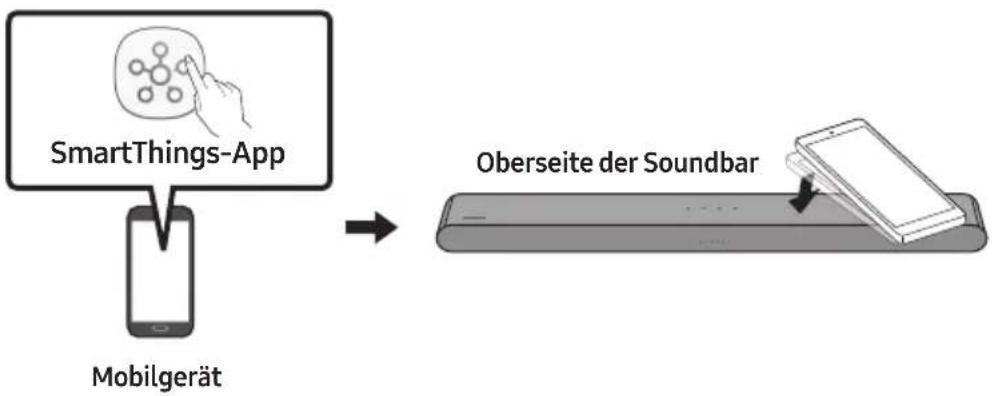

Verwendung von Tap Sound ____ 33

08 Herstellen einer verbindung über Apple AirPlay 2 34

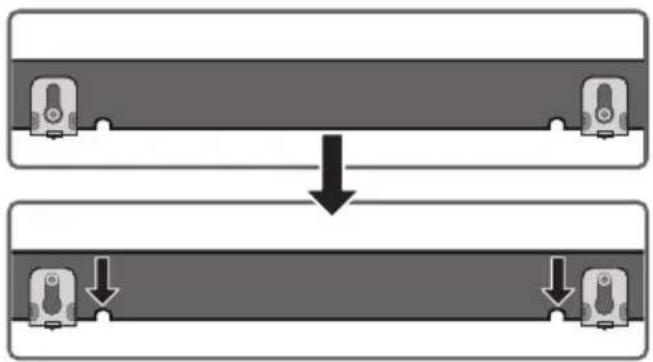

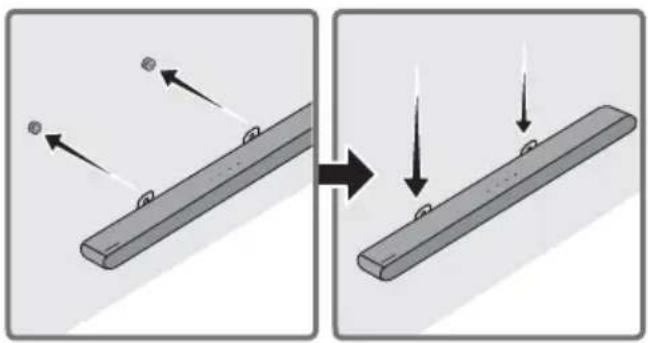

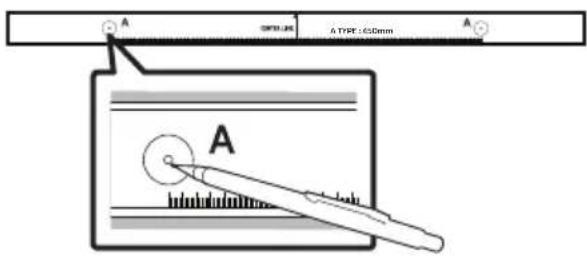

09 Installieren der Wandhalterung 35

Vorsichtsmaßnahmen bei der Installation ____ 35

Komponenten der Wandhalterung ____ 35

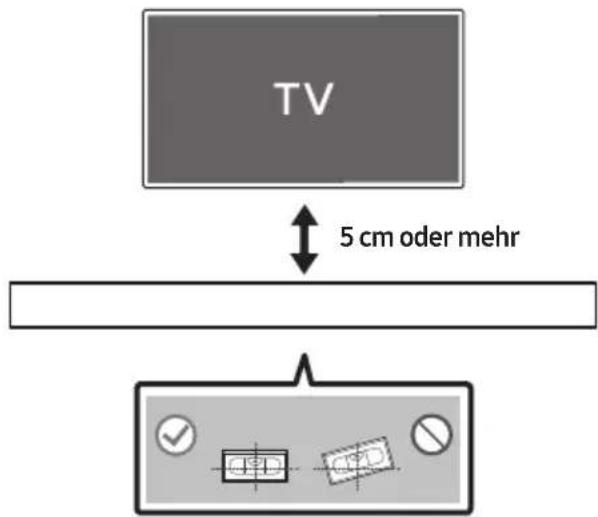

10 Installieren der Soundbar vor dem fernseher 37

11 Software-Update 38

Automatisches Update 38

USB-Update 38

Zurücksetzen 39

12 Fehlerbehebung 40

13 License 42

14 Bekanntmachung zu Open Source Lizenzen 43

15 Wichtige Hinweise zum Kundendienst 43

16 Spezifikationen und Leitfaden 44

Technische daten 44

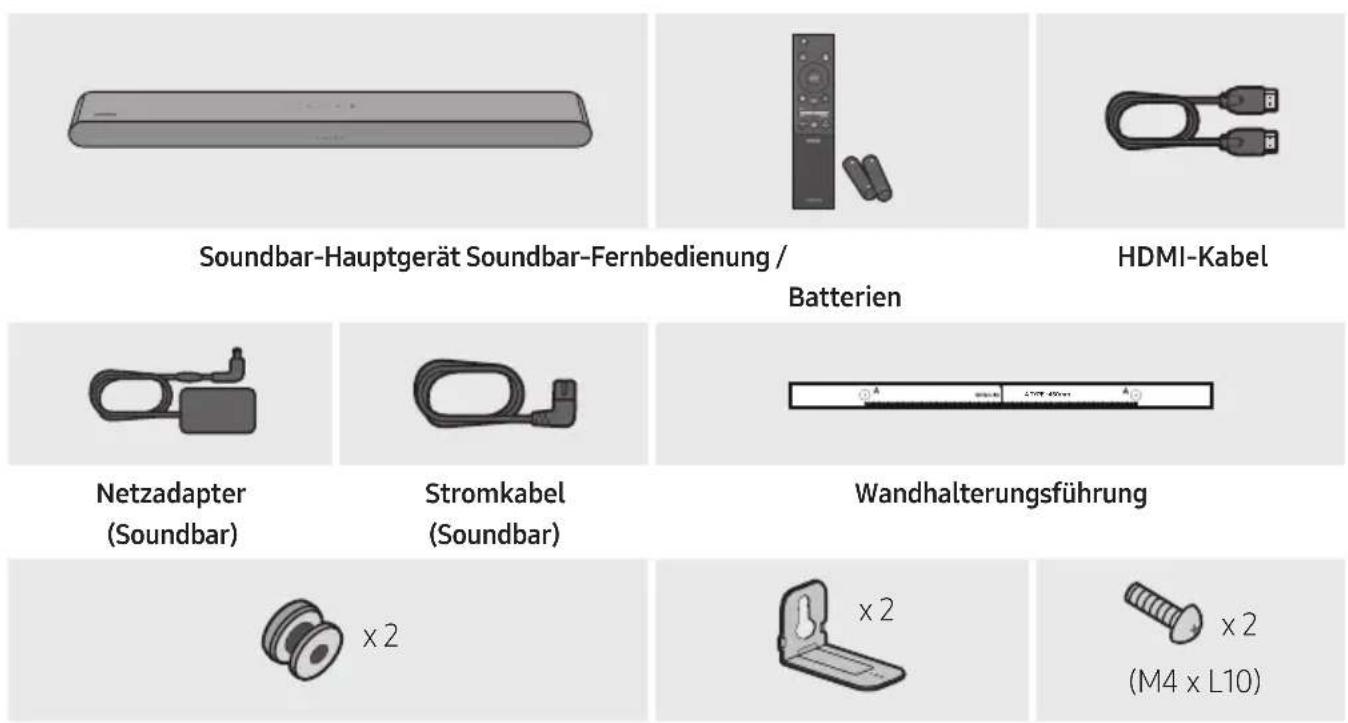

01 ÜBERPRÜFEN DER KOMPONENTEN

Aufhängungsschraube Wandhalterung Schraube

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)
• Um zusätzliche Komponenten oder optionale Kabel zu erwerben, wenden Sie sich an ein Servicezentrum oder den Kundendienst von Samsung.
• Weitere Informationen über die Wandhalterung finden Sie auf Seite 35.
• Design, Spezifikationen und App-Bildschirm können sich ohne vorherige Ankündigung ändern.
  • Das Aussehen des Zubehörs kann leicht von den obigen Abbildungen abweichen.

02 PRODUKTÜBERSICHT

Bedienfeld auf der Vorder-/Oberseite der Soundbar

1	LED-Anzeige	Die LED-Anzeige blinkt, leuchtet oder wechselt die Farbe, je nach dem aktuellem Modus oder Status der Soundbar. Die Farbe der LED-Anzeige und die Anzahl der Leuchten zeigen den aktiven Modus wie unten beschrieben an.
		Weiße LED	Weiße LED	Mehrfarbige LED	Weiße LED	Weiße LED
		Die mehrfarbige LED wechselt je nach Modus oder Status zu Weiß, Zyan, Grün, Rot und Blau.
2	Multi-Funktion-Taste	Drücken Sie im Standby-Modus die (Multi-Funktion)-Taste, um die Soundbar einzuschalten.Drücken Sie die Taste (Multi-Funktion), um den Modus zu wechseln. Jedes Mal, wenn Sie den Modus ändern, leuchtet die LED weiß auf und erlischt dann.
		LED-Anzeige
3	Lautstärkeregler	Drücken Sie die - + (Lautstärke)-Taste, um die Lautstärke einzustellen.

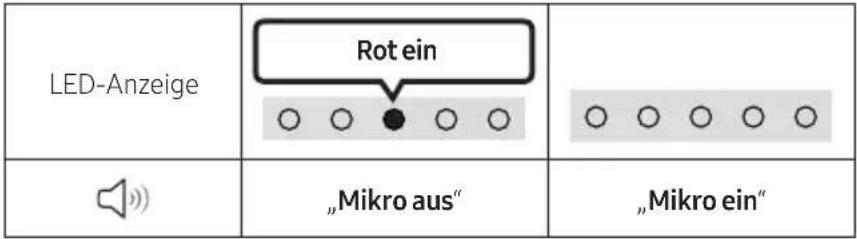

4	MikrofonEin/Aus-Taste	Drücken Sie die (Mikrofon Ein/Aus)-Taste, um das Mikrofon ein-/auszuschalten.Bei ausgeschaltetem Mikrofon leuchtet die LED-Anzeige rot.

• Wenn Sie das Netzkabel einstecken, beginnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu funktionieren.
• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergibt.
• Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar hören, gehen Sie zum Menü Einstellung für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher.
• Sie können Audio-Feedback mit der SmartThings-App ein- und ausschalten. Informationen zur Verwendung der SmartThings-App finden Sie unter „Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)“.

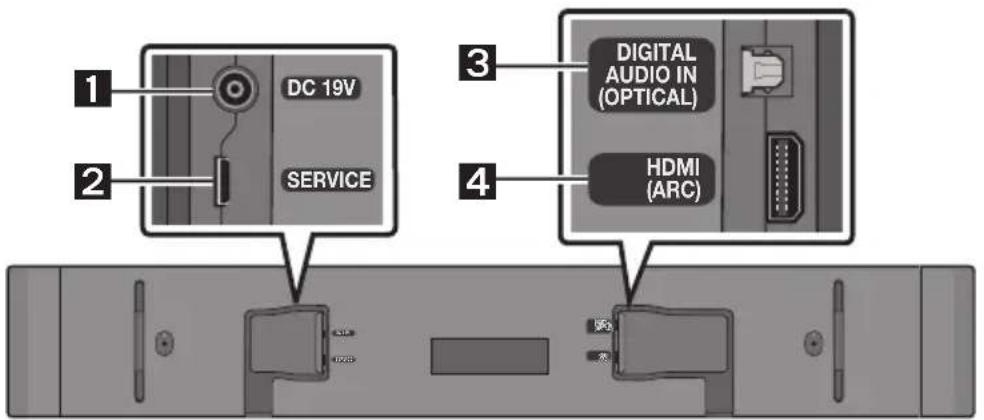

Unteres Bedienfeld der Soundbar

1	DC 19V (Stromversorgungseingang)Verbinden Sie den Netzadapter. (Siehe Seite 17)

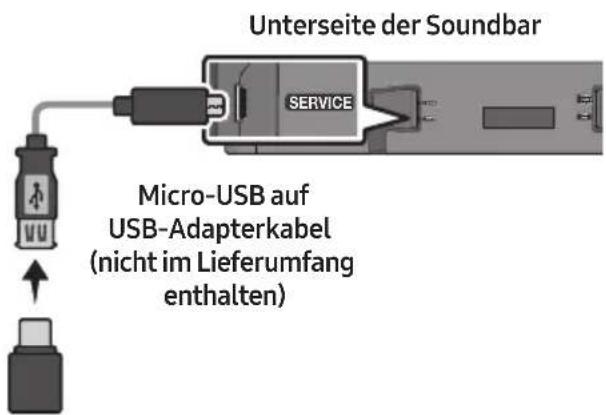

2	SERVICESchließen Sie ein USB-Speichergerät an, um die Software des Produkts zu aktualisieren.
3	DIGITAL AUDIO IN (OPTICAL)Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes. (Siehe Seite 28)
4	HDMI (ARC)Verbindung mit dem HDMI (ARC) -Anschluss eines Fernsehers. (Siehe Seite 18)

• Ziehen Sie am Stecker, wenn Sie das Netzkabel des Wechselstrom/Gleichstrom-Netzteils von einer Steckdose trennen. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 VERWENDUNG DER FERNBEDIENUNG

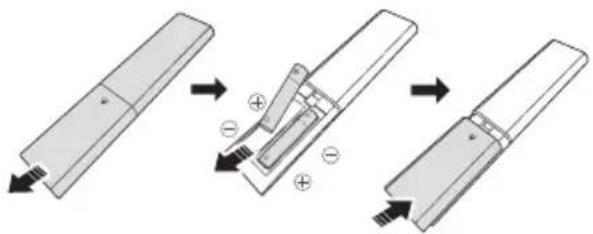

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2)

Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist. Legen Sie 2 AAA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück.

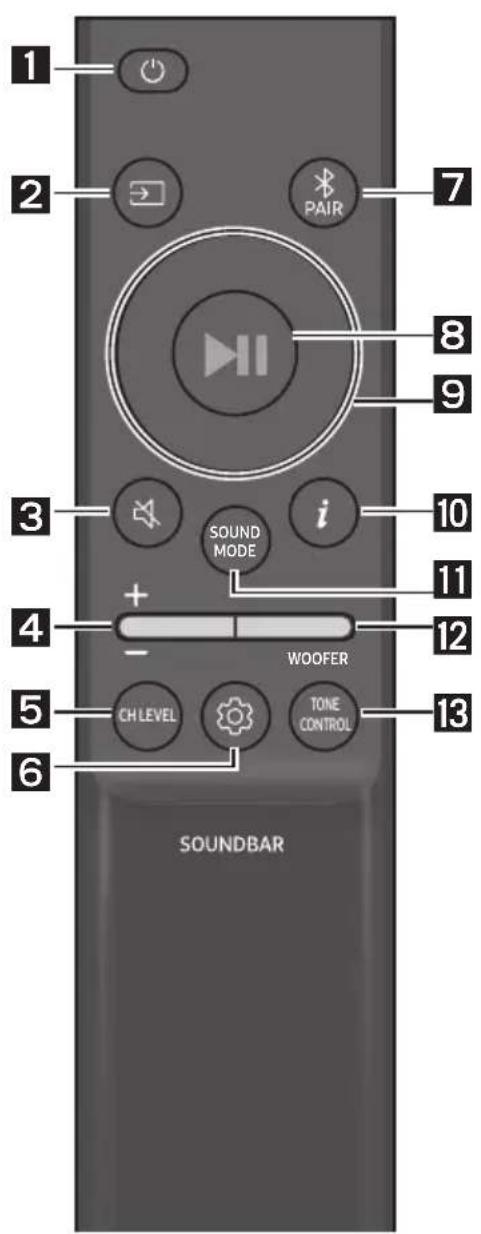

So verwenden Sie die Fernbedienung

1

Strom

Schaltet die Soundbar ein und aus.

• Auto Power Down-Funktion

In folgenden Situationen wird das Gerät automatisch ausgeschaltet:

- Im Modus „Digital-Audio-Eingang“ oder „TV ARC“ / „Wi-Fi“ / „Bluetooth“, wenn es 18 Minuten lang kein Audiosignal gibt.

2

→ (Quelle)

Drücken Sie hier, um eine quelle, die mit der Soundbar verbunden ist, auszuwählen.

• Audio-Feedback Ein/Aus

Sie können Audio-Feedback ein- oder ausschalten. Halten Sie die Taste → (Quelle) auf der Fernbedienung mindestens 5 Sekunden lang gedrückt, wenn die Soundbar ausgeschaltet ist (Standby-Modus).

3	(Stummschaltung)Drücken Sie die Taste (Stummschaltung), um den Strom stumm zu schalten.Drücken Sie sie erneut, um den Ton wieder einzuschalten.
	LED-Anzeige
4	LautstärkeDrücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.
	LED-Anzeige	Lautstärke höher	Lautstärke niedriger
5	CH LEVELSie können durch Drücken der Taste die Lautstärke jedes Lautsprechers anpassen.
	LED-Anzeige
		„Mittelstufe“ → „Seitliche Stufe“
	- Wenn die hinteren Lautsprecher (separat erhältlich) angeschlossen sind, wird die Einstellung „Hintere Stufe“ unterstützt. Wenn Sie die Lautstärke vom „Hintere Stufe“ mithilfe der Oben/ Unten-Tasten zwischen -6 und +6 anpassen möchten.

6

(Klangsteuerung)

Sie können durch Drücken der Taste die Audiofunktion festlegen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß.

LED-Anzeige
	„SpaceFit-Ton“ → „Aktiver Sprachverstärker“ → „Sprachverstärkung“ → „Nacht-Modus“ → „Synchronisieren“ → „Virtuell“

• Drücken Sie die Taste 🎨(Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf „Standard“ eingestellt ist.)
• „Sprachverstärkung“ erleichtert das Hören von gesprochenen Dialogen in Film und Fernsehen.
  „Nacht-Modus“ ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben.
• Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wählen Sie „Synchronisieren“ in der Klangsteuerung aus und stellen Sie dann mit den Oben/Unten-Tasten die Tonverzögerung auf 0\~300 Millisekunden ein.
• „Synchronisieren“ wird nur bei einigen Funktionen unterstützt.
• Die „Virtuell“-Funktion kann mithilfe der Oben/Unten-Tasten ein-/ausgestellt werden.

7

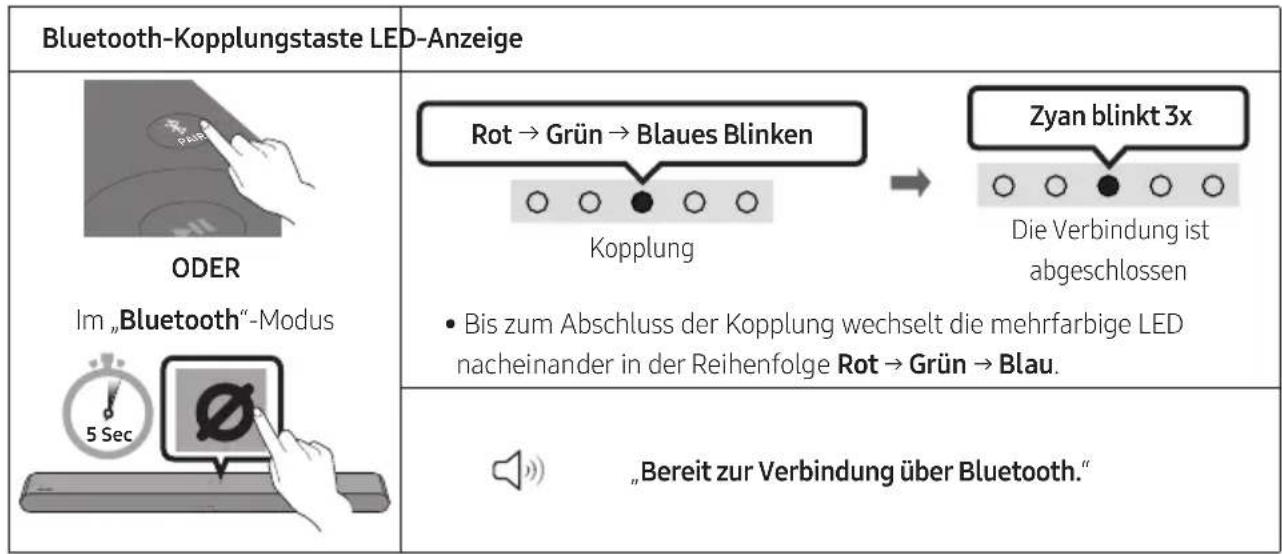

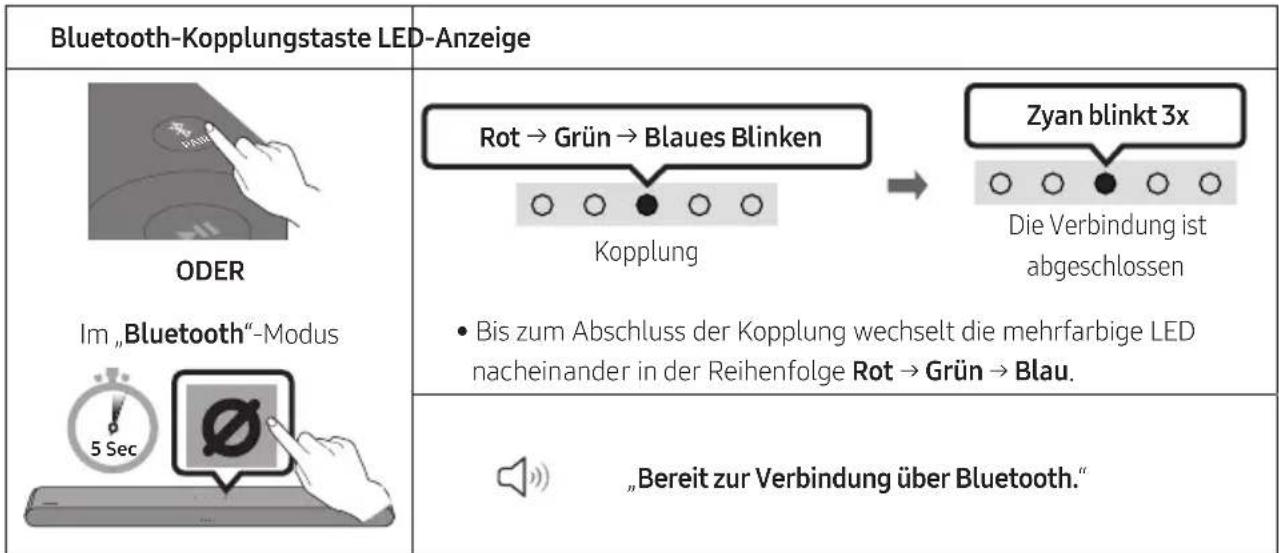

Bluetooth PAIR

Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus.

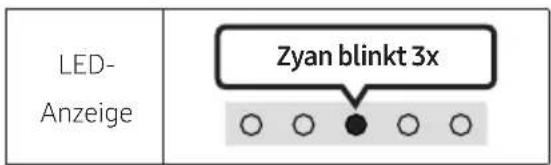

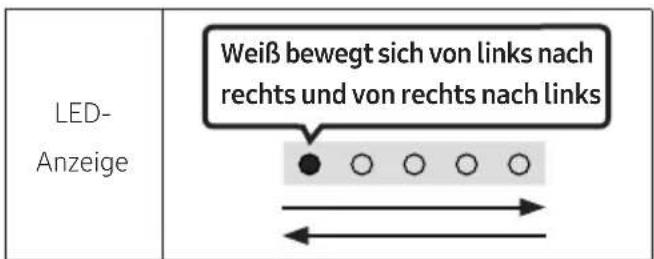

Wenn Sie die Taste drücken, ändert sich die LED-Anzeige wie unten dargestellt.

- Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau.

LED-Anzeige
	„Bereit zur Verbindung über Bluetooth.“

8

▶II (Wiedergabe / Pause)

Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.

9	Oben/Unten/Links/RechtsDrücken SieOben/Unten/Links/Rechtsauf der Taste, um Funktionen auszuwählen oder einzustellen.Musiktitel überspringenDrücken Sie die TasteRechts, um die nächste Musikdatei auszuwählen. Drücken Sie die TasteLinks, um die vorherige Musikdatei auszuwählen.ID SETDrücken und halten Sie die TasteObenfür 5 Sekunden gedrückt, umID SETabzuschließen (bei Verbindung mit einem drahtlosen Subwoofer oder bei drahtlosen hinteren Lautsprechern).
10	i(Info)Drücken Sie die Taste, um Informationen zu der aktuellen Funktion anzuzeigen. (Siehe Seite 7.)Bei einer Verbindung mit Dolby Atmos@blinkt die LED-Anzeige 3-mal in Cyan.
11	SOUND MODESie können durch Drücken der Taste den gewünschten Audiomodus auswählen. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß.[44X3ZC]-]Adaptiver TonAnalysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.DTS Virtual:X Immersiver 3D-Ton von beliebigem Inhalt.MusikBietet einen natürlicheren und raumfüllenderen Ton für Musikinhalte.SpielLiefert einen stereoskopischen Ton, mit dem Sie beim Spielen in die Handlung eintauchen können.StandardGibt den Originalton aus.
12	WOOFER (BASS)-STUFEDrücken Sie die Taste nach oben oder unten, um die Lautstärke des Woofers (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Woofer (Bass)-Lautstärkestufe auf 0 (Standard) einzustellen, drücken Sie die Taste.

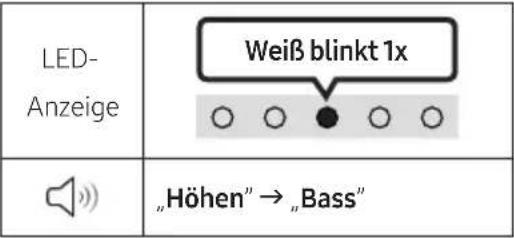

13	TONE CONTROLSie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen. Die gewünschte Option kann mit den TastenOben/Unteneingestellt werden. (Diese Funktion ist in allen Tonmodi außer dem Modus „Standard“ verfügbar.)

Aktiver Sprachverstärker (Active Voice Amplifier (AVA))

• Analysiert externe Geräusche in Echtzeit während einer Wiedergabe durch die Soundbar, damit Sprachaudio immer deutlich gehört wird.
• Es werden bei der Analyse keine Daten gespeichert.

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
WOOFER (Oben) TV-Fernbedienung Ein/Aus (Standby) Seite 16
Oben ID SET Seite 13
(Klangsteuerung)	7 Band EQ Seite 12
(Quelle)	Audio-Feedback Ein/Aus (Standby) Seite 10

Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi

Effekt Eingang		Ausgang
		Nur mit Subwoofer	Mit Subwoofer und drahtlosem Rücklautsprecherkit
Adaptiver Ton	2.0 Kanal 5.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	7.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal
DTS Virtual:X	2.0 Kanal 5.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	7.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal
Musik	2.0 Kanal 5.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	7.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal
Spiel	2.0 Kanal 5.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	7.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal
Standard	2.0 Kanal 2.1 Kanal	2.1 Kanal
	5.1 Kanal 5.1 Kanal	5.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal

• Das drahtlose Rücklautsprecherkit und der Subwoofer von Samsung sind separat erhältlich. Zum Kauf eines Kits oder des Subwoofers kontaktieren Sie bitten den Verkäufer, bei dem Sie die Soundbar erworben haben.
• Wenn die Eingangsquelle Dolby Atmos® ist, bietet die Konfiguration nur mit Subwoofer einen 5.1-Kanal-Ton, während die Konfiguration mit dem Subwoofer und einem drahtlosen Rücklautsprecherkit einen 7.1-Kanal-Ton bietet.

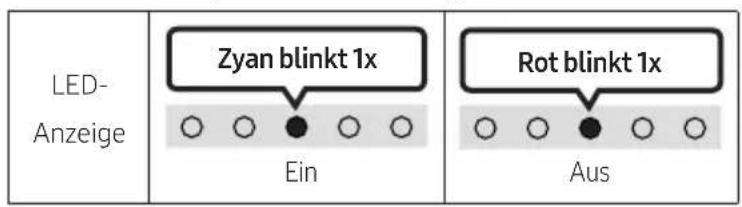

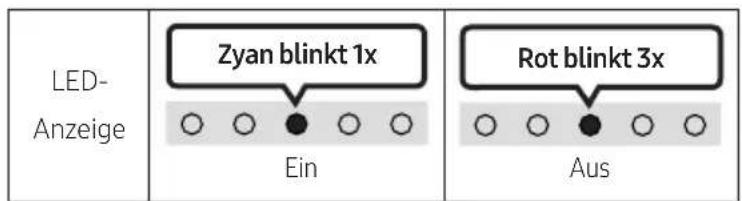

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth-Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.
• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Schalten Sie die Soundbar aus.

• Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „Off-TV Remote“ (Standardmodus), „Samsung-TV Remote“, „All-TV Remote“.

Der Status der LED-Anzeige ändert sich, wie nachfolgend gezeigt, bei jedem Wechseln des Modus.

Fernbedienungstaste LED-		Anzeige Status
		„Off-TV Remote“(Standardmodus)	Die TV-Fernbedienung deaktivieren.
		„Samsung-TV Remote“	Die IR-Fernbedienung eines Samsung-TVs aktivieren.
		„All-TV Remote“	Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.

04 VERBINDEN DER SOUNDBAR

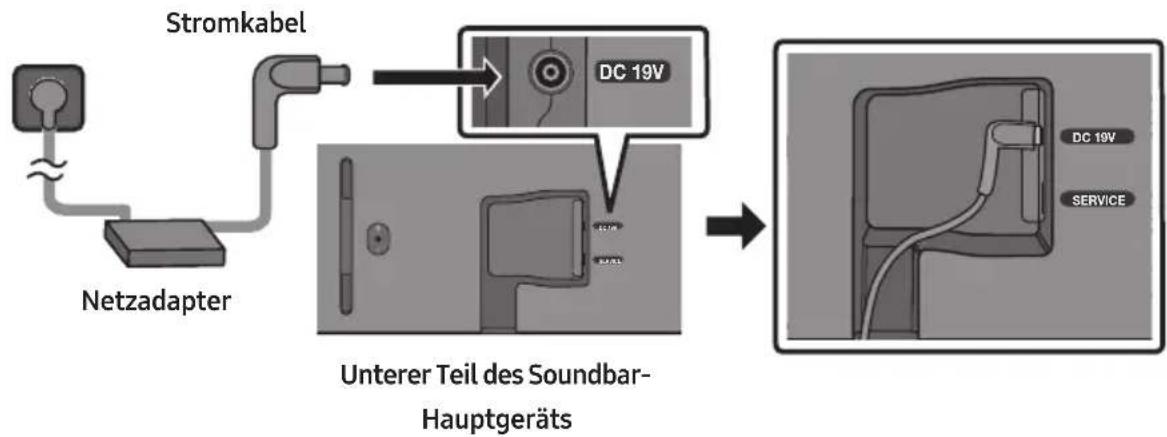

Stromanschluss

Verwenden Sie die Stromkomponenten, um die Soundbar in der folgenden Reihenfolge an das Stromnetz anzuschließen:

- Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)

1. Schließen Sie das Netzkabel zuerst an den AC/DC-Adapter an.

Schließen Sie den AC/DC-Adapter (mit dem Netzkabel) an die Soundbar an.

1. Schließen Sie das Stromkabel an eine Steckdose an.

HINWEISE

- Wenn Sie das Stromkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein

- Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

Verbinden des Rücklautsprecherkits von Samsung und des Subwoofers mit der Soundbar

Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das drahtlose Rücklautsprecherkit (SWA-9100S oder SWA-9200S, separat erhältlich) und der drahtlose Subwoofer (SWA-W510, separat erhältlich) von Samsung an Ihre Soundbar anschließen.

Detaillierte Informationen zu Verbindungen finden Sie im Handbuch zum drahtlose Rücklautsprecherkit und dem drahtlosen Subwoofer von Samsung.

05 VERBINDUNG MIT EINEM TV-GERÄT

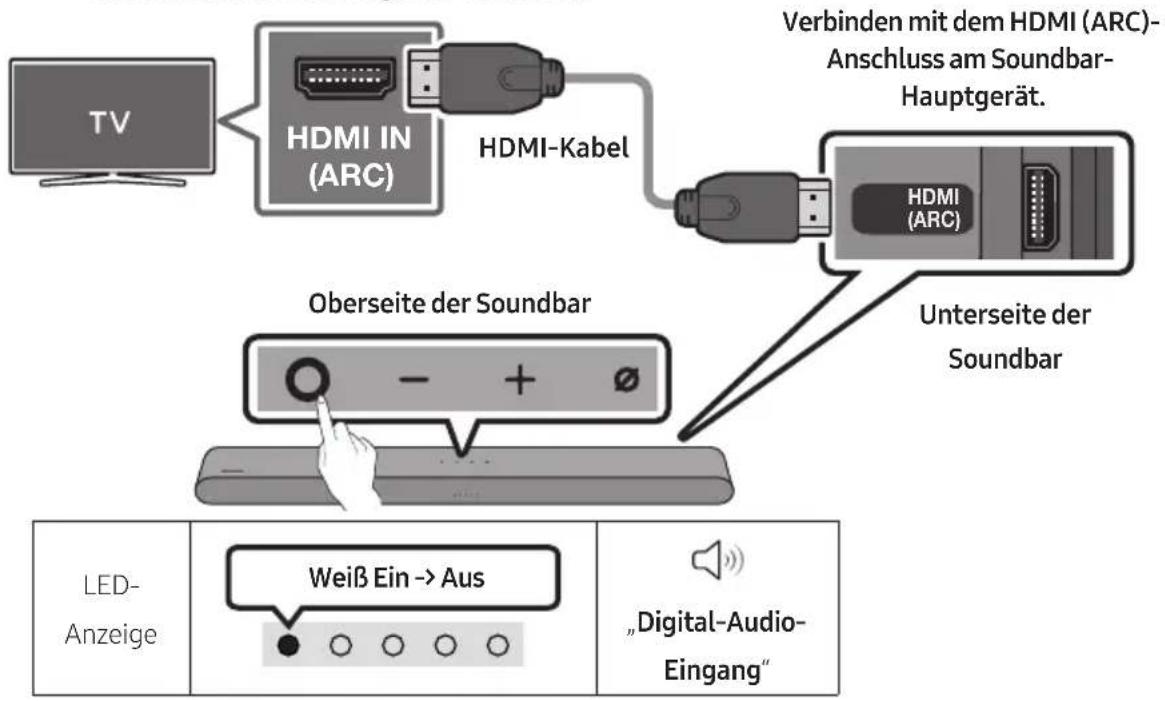

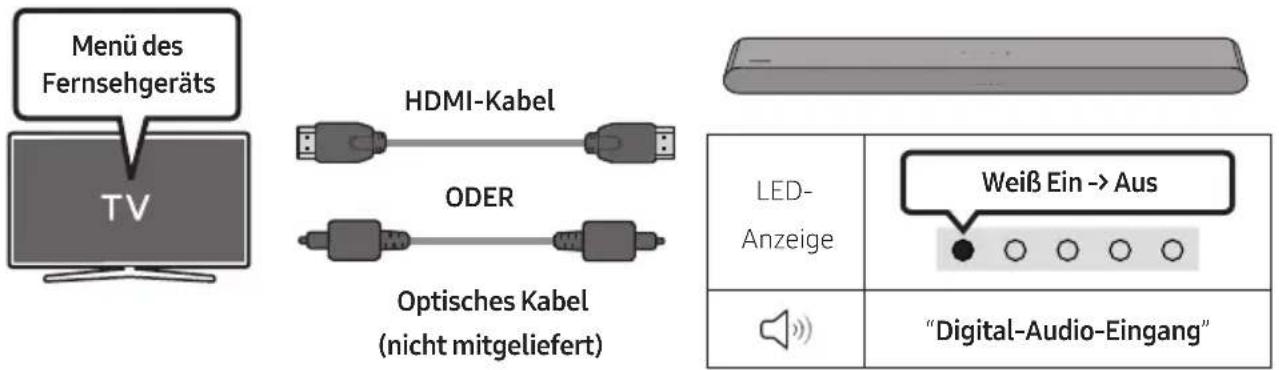

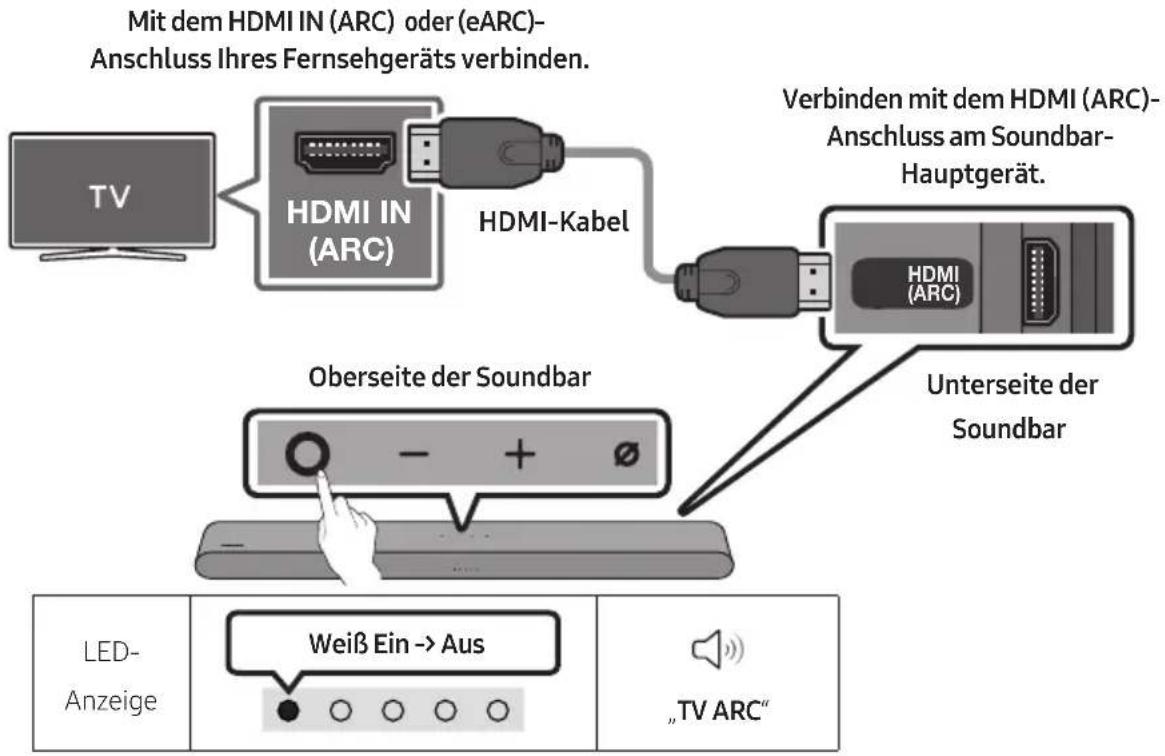

Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt

ACHTUNG

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschlüsse anschließen. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.
• Es wird ein High-Speed HDMI Cable with Ethernet empfohlen.

Mit dem HDMI IN (ARC) oder (eARC)-Anschluss Ihres Fernsehgeräts verbinden.


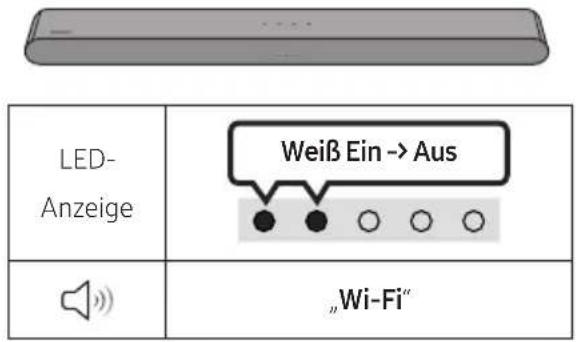

    F["LED-Anzeige"] --> G["Weiß Ein --> Aus"]

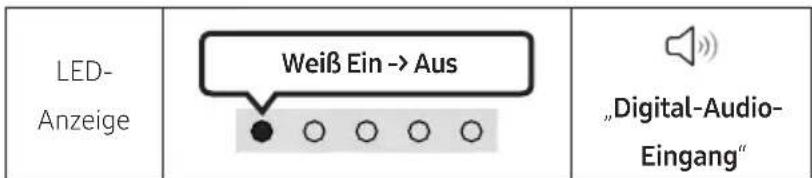

    H["Digital-Audio-Eingang"] --> I["Radio icon"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333

1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.
2. Schalten Sie die Soundbar und den Fernseher ein.
3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

- Wenn der Ton des Fernsehers nicht zu hören ist, drücken Sie die ○ (Multi-Funktion)-Taste auf der Oberseite der Soundbar oder die ➞ (Quelle)-Taste auf der Fernbedienung, um den „Digital-Audio-Eingang“-Modus auszuwählen.

- Wird kein Ton ausgegeben, prüfen Sie die HDMI-Kabelverbindung erneut.

- Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zu ändern.

HINWEISE

• Wenn Sie einen Fernseher, welcher HDMI ARC (Audio Return Channel) unterstützt, über ein HDMI-Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschließen.
• Wir empfehlen Ihnen, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI-Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.
• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.
• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Format des digitalen Audioausgangs“ an Ihrem Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menü des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Begriffe für Dolby Digital und PCM verwenden.)

Verbindung mit einem optischen Kabel

Checkliste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen.

1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und den Fernseher ein.
3. Drücken Sie die Taste (Multi-Funktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung und wählen Sie dann den Modus „Digital-Audio-Eingang“. Dann wird der Hinweis „Digital-Audio-Eingang“ ausgegeben.
4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

Verbindung per Bluetooth

Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.
• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden. Prüfen Sie die Spezifikation Ihres Fernsehgeräts.

Die erste Verbindung

1.

1. Bluetooth-Modus am Samsung-TV auswählen.

(z.B. Start (n) → Menü → Einstellung (☀️) → Alle Einstellungen (☀️) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Wählen Sie „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B“ aus der Liste auf dem Fernsehbildschirm aus.

Eine verfügbare Soundbar wird mit „Muss gekoppelt werden“ oder „Gekoppelt“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

1. Sie können jetzt den Ton des Samsung-TV über die Soundbar hören.

- Wenn es ein Verbindungsprotokoll zwischen der Soundbar und dem Samsung-Fernseher gibt, wird die Soundbar automatisch verbunden, indem ihr Modus zu „Bluetooth“ gewechselt wird.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern am Samsung-TV eine vorhandene Soundbar (z.B. [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) haben, löschen Sie diese.
  • Wiederholen Sie dann die Schritte 1 bis 3.

Trennen der Soundbar vom Samsung-TV

Drücken Sie die Ⓐ (Multi-Funktion)-Taste an der Oberseite der Soundbar oder die ➞ (Quelle)-Taste auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

- Das Trennen dauert einige Zeit, denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV unterschiedlich sein.)

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.
• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  • Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus:

• Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

- Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

Checkliste vor dem Verbinden

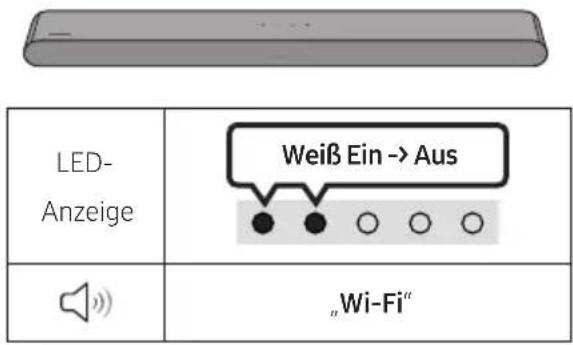

• Die Wi-Fi-Verbindung ist nur bei einem Samsung TV verfügbar.
- Prüfen Sie, ob der drahtlose Router (Wi-Fi) eingeschaltet ist und ob der Fernseher mit dem Router verbunden ist.
- Der Fernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden sein.
- Falls Ihr Drahtlosrouter (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine Wi-F-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie Ihren Internetdienstleister für Details.
- Da die Menüs je nach Herstellungsjahr unterschiedlich ausfallen können, schlagen Sie im Benutzerhandbuch des Fernsehers nach.
- Wenn Sie das TV über Wi-Fi mit der Soundbar verbinden möchten, stellen Sie zunächst eine Verbindung zwischen Soundbar und drahtlosem Router her. Auf Seite 32 finden Sie Details zum Herstellen einer Wi-Fi-Verbindung.

1. Weitere Informationen zur WLAN-Verbindung mit der Soundbar finden Sie auf Seite 32, „Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)“.

2. Ändern Sie die Eingangsquelle des Fernsehers im Audio-Menü auf die Soundbar.

- Samsung-Fernsehermodelle, die 2017 oder später veröffentlicht wurden

Start (☐) → Menü → Einstellung (☐) → Alle Einstellungen (☐) → Ton → Tonausgabe → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Verbindung mit einem TV-Gerät, das Dolby Atmos® unterstützt

Checkliste vor dem Verbinden

• Dolby Atmos® wird im Modus „TV ARC“ oder „Wi-Fi“ unterstützt.
• Stellen Sie sicher, dass die Inhalte Dolby Atmos® unterstützen.

1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.
2. Schalten Sie die Soundbar und den Fernseher ein.
3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

1. Verbinden Sie die Soundbar und das TV-Gerät mit dem gleichen Drahtlosnetzwerk (WLAN).
2. Wählen Sie für die Tonausgabe des TV-Geräts die Soundbar aus.
3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

HINWEISE

- Konfigurieren von Dolby Atmos® an Ihrem BD-Player oder anderem mit dem TV-Gerät verbundenen Gerät.

Öffnen Sie die Audio-Ausgabeoptionen im Einstellungsmenü Ihres BD-Players oder eines anderen Gerätes und stellen Sie sicher, dass „No Encoding“ für den Bitstream ausgewählt ist. Gehen Sie z. B. bei einem Samsung BD-Player zu Startmenü → Ton)→ Digitaler Ausgang und wählen Sie dann Bitstream (unverarbeitet).

- Diese Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.

Verwenden der Q-Symphony-Funktion

Bei Q-Symphony wird die Soundbar mit einem Samsung TV synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar angeschlossen ist, erscheint das Menü „TV+Soundbar“ unter dem Menü Tonausgabe des TVs. Wählen Sie das entsprechende Menü aus.

- Beispiel für das TV-Menü: TV + [AV]-Serienbezeichnung der Soundbar (HDMI)

- Beispiel für das TV-Menü: TV + [AV]-Serienbezeichnung der Soundbar (Wi-Fi)

HINWEISE

• Kann entsprechend des von dem TV unterstützten Codecs betrieben werden.
• Diese Funktion wird nur unterstützt, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) angeschlossen oder WLAN verbunden ist.
  • Die angezeigte Meldung kann je nach TV-Modell unterschiedlich sein.
• Vergewissern Sie sich, dass das TV-Gerät und die Soundbar mit demselben drahtlosen Router verbunden sind bzw. dieselbe Frequenz nutzen.
• Diese Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.

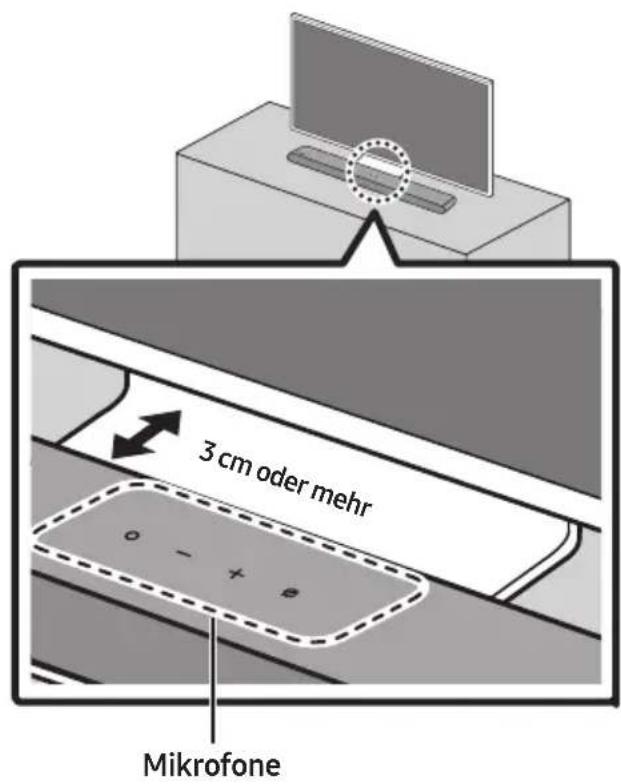

Verwenden von SpaceFit-Ton

Bietet optimierte Tonqualität durch Analyse der Hörbereiche.

Methode 1. Anschließen über Soundbar

Wenn Sie diese Funktion aktivieren möchten, aktivieren Sie den SpaceFit-Ton-Modus mit der Fernbedienung der Soundbar.

( ⚙️ (Klangsteuerung) → "SpaceFit-Ton aus" → ▲ ( Oben ) → "SpaceFit-Ton ein")

• Dies ist in allen Tonmodi verfügbar.

Methode 2. Anschließen über TV-Gerät

Schalten Sie zur Aktivierung dieser Funktion in Ihrem Samsung TV-Menü den Adaptiver Ton+ ein. (Start (☐) → Menü → Einstellung (☒) → Alle Einstellungen (☒) → Allgemein → Einstellungen des intelligenten Modus → Adaptiver Ton+)

- Der Tonmodus in Ihrer Soundbar wird automatisch auf Adaptiver Ton+ geändert, wenn in Ihrem TV-Gerät den Modus „Adaptiver Ton+“ aktivieren.

HINWEIS

- Diese Funktion ist verfügbar, wenn die Soundbar eine Verbindung mit einigen der Samsung TVs herstellt.

06 VERBINDEN EINES EXTERNEN GERÄTS

Verbindung mit einem optischen Kabel

1. Schalten Sie das externe Gerät und die Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am externen Gerät mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und das externe Gerät ein.
3. Drücken Sie die Taste ○ (Multi-Funktion) an der Oberseite der Soundbar oder die Taste 📋 (Quelle) auf der Fernbedienung und wählen Sie dann den Modus „Digital-Audio-Eingang“. Dann wird der Hinweis „Digital-Audio-Eingang“ ausgegeben.
4. Der Ton des externen Geräts wird über die Soundbar ausgegeben.

07 VERBINDEN EINES MOBILGERÄTS

Methode 1. Verbindung per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

- Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein.

Die erste Verbindung

- Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m befindet.

1.

1. Wählen Sie an Ihrem Gerät in der angezeigten Geräteliste „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B“.
2. Spielen Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern auf dem Mobilgerät eine vorhandene Soundbar (z.B. [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) haben, löschen Sie diese.
  • Wiederholen Sie die Schritte 1 und 2.

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.
• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  • Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus:

• Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.
  • Die Soundbar unterstützt SBC-Daten (44,1kHz, 48kHz).
• Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.
• Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) unterstützt.
• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.
• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite befinden.
• Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.
• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen:

- Wenn der Körper in Kontakt mit dem Signal-Sender/Empfänger am Bluetooth-Gerät oder an der Soundbar ist

– In Ecken oder wenn sich in der Nähe ein Hindernis wie eine Wand oder eine Trennwand befindet, an dem elektrische Änderungen auftreten können.

- Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte.

- Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich befinden.

• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.
• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot“.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Ⓐ (Multi-Funktion)-Taste an der Oberseite der Soundbar oder die ➞ (Quelle)-Taste auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

- Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)

Zum Verbinden einer Soundbar mit einem Mobilgerät über ein drahtloses Netzwerk (Wi-Fi) ist die SmartThings-App erforderlich.

Die erste Verbindung

1. Installieren und starten Sie die SmartThings-App auf Ihrem Mobilgerät (Smartphone oder Tablet).
2. Befolgen Sie die Bildschirmanweisungen in der App, um die Soundbar hinzuzufügen.

- Die automatische Pop-up-Anzeige (der zweite Screenshot unten) wird auf einigen Geräten eventuell nicht angezeigt.

Falls das Pop-up-Fenster nicht angezeigt wird, drücken Sie auf "+" auf dem Home Screen. Die Soundbar wird zu der App hinzugefügt.

• Die folgende Abbildung kann je nach App-Version unterschiedlich sein.

Verwendung von Tap Sound

Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um Ton vom Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.
• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel.

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.

- Details zum Aktivieren der Funktion finden Sie nachfolgend unter „Die Tap Sound-Funktion aktivieren“.

1. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Jetzt starten“ in dem angezeigten Nachrichtenfenster.

Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

1. Geben Sie Ton vom Mobilgerät über die Soundbar wieder.

2. Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

3. Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.
4. Es wird empfohlen, das mobile Gerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne dabei übermäßige Kraft anzuwenden.
5. Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt.

Die Tap Sound-Funktion aktivieren

Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.
2. Wählen Sie (≡→_) in dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt wird.
3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die Nähe der Soundbar bewegt wird.

HINWEISE

• Wenn sich das Mobilgerät im Energiesparmodus befindet, funktioniert die Tap Sound-Funktion nicht.
• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte befinden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.

08 HERSTELLEN EINER VERBINDUNG ÜBER APPLE AIRPLAY 2

• Diese Funktion ist in einigen Ländern möglicherweise nicht verfügbar.
• Diese Samsung-Soundbar unterstützt AirPlay 2 und erfordert iOS 11.4 oder später.

Mit AirPlay 2 können Sie Musik, Podcasts und anderes Audio von Ihren Apple-Geräten mit der Samsung Soundbar streamen.

• Stellen Sie sicher, dass die Soundbar eingeschaltet und mit demselben WLAN verbunden ist, wie Ihr Apple-Gerät.
• Wählen Sie in einer von AirPlay unterstützten App oder im Control Center auf Ihrem iPhone, iPad oder Max Plus.
• Wählen Sie die Soundbar aus der Liste der verfügbaren Geräte aus, auf denen das aktuelle Audio wiedergegeben werden kann.

09 INSTALLIEREN DER WANDHALTERUNG

Vorsichtsmaßnahmen bei der Installation

• Die Installation darf nur an einer vertikalen Wand erfolgen.
- Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.
- Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

- Kaufen und verwenden Sie die Befestigungsschrauben oder Dübel, die für die Art Ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschrauben an Wandpfosten.

- Kaufen Sie Wandmontageschrauben entsprechend der Art und Dicke der Wand, an der Sie die Soundbar befestigen möchten.

- Durchmesser: M5

- Länge: 35 mm oder länger werden empfohlen.

- Schließen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.

- Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen.

Komponenten der Wandhalterung

Wandhalterungsführung

Aufhängungsschraube
Schraube

Wandhalterung

1. Platzieren Sie die Wandhalterungsführung an der Wand.

• Die Wandhalterungsführung muss waagerecht positioniert sein.
- Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

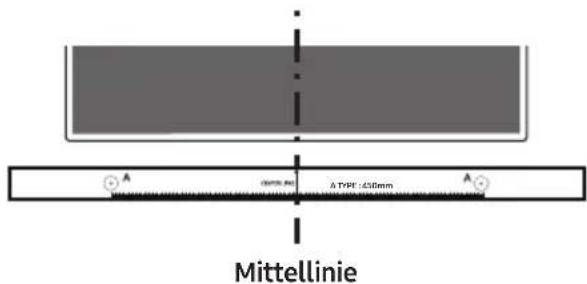

2. Richten Sie die Mittellinie der

Wandhalterungsführung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrem Fernseher montieren) und befestigen Sie dann die Wandhalterungsführung mit Klebeband an der Wand.

- Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

1. Markieren Sie die Positionen der Löcher mit einem Stift und entfernen Sie die Wandhalterungsführung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

- Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel groß genug sind.

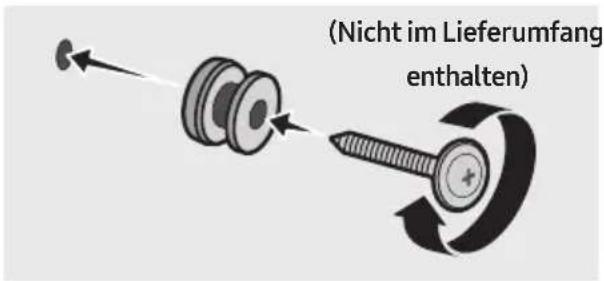

1. Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

1. Installieren Sie 2 Wandhalterungen mit der richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

- Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

Rechtes Ende der Soundbar

- Das tatsächliche Produkt kann sich je nach Modell von der obigen Abbildung unterscheiden.

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

1. Schieben Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass die Wandhalterungen sicher auf den Aufhängungsschrauben ruhen.

- Setzen Sie die Aufhängungsschrauben in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschrauben ruhen.

10 INSTALLIEREN DER SOUNDBAR VOR DEM FERNSEHER

Richten Sie die Mitte der Soundbar wie in der Abbildung dargestellt an der Mitte des TV-Geräts aus. Stellen Sie den Soundbar zu diesem Zeitpunkt mindestens 3 cm vom Fernseher entfernt auf, damit die Spracherkennung nicht gestört wird.

HINWEISE

• Achten Sie darauf, dass die Soundbar auf einer flachen und stabilen Oberfläche platziert ist.
• Ein unzureichender Abstand von dem Fernsehgerät könnte Probleme bei Spracherkennung und Akustik verursachen.

11 SOFTWARE- UPDATE

Automatisches Update

Wenn die Soundbar mit dem Internet verbunden ist, werden Software-Updates automatisch durchgeführt, auch wenn die Soundbar ausgeschaltet ist.

- Zum Verwenden der Funktion des Automatischen Updates muss die Soundbar mit dem Internet verbunden sein. Die Wi-Fi-Verbindung zur Soundbar wird beendet, wenn das Stromkabel der Soundbar getrennt oder der Strom abgeschaltet wird. Wenn der Strom abgeschaltet wird, wenn der Strom wieder eingeschaltet wird oder Sie das Stromkabel wieder anschließen, schalten Sie die Soundbar ein und verbinden Sie sie wieder mit dem Internet.

USB-Update

Samsung wird möglicherweise in Zukunft Updates für die System-Firmware der Soundbar anbieten.

Wenn ein Update verfügbar ist, können Sie die Soundbar aktualisieren, indem Sie das USB-Laufwerk, das die Update-Firmware enthält, an den SERVICE-Anschluss der Soundbar anschließen.

1. Navigieren Sie zu (www.samsung.com) → suchen Sie nach dem Modellnamen im Kundenbetreuungsmenü.

- Weitere Informationen zur Aktualisierung finden Sie in der Aktualisierungsanleitung.

1. Laden Sie die Aktualisierungsdatei (USB-Typ) herunter.
2. Entzippen Sie die Datei, um einen Ordner mit dem Dateinamen zu erstellen.
3. Speichern Sie den erstellten Ordner auf einem USB-Stick und schließen Sie ihn dann an die Soundbar an.
4. Schalten Sie die Soundbar ein. Anschließend wird das Produkt innerhalb von 3 Minuten aktualisiert.

• Schalten Sie sie während des Updates nicht aus und entfernen Sie den USB-Stick nicht.
• Wenn nach Abschluss des Software-Updates die gelbe LED leuchtet, wird ein zusätzliches Update durchgeführt. Schalten Sie in diesem Fall das Gerät nicht aus bzw. entfernen Sie das USB-Kabel nicht.
• Wird das Update nicht fortgesetzt, verbinden Sie das Netzkabel erneut mit der Soundbar.
• Wenn die neueste Version installiert ist, wird kein Update durchgeführt.
• Je nach USB-Typ wird das Update möglicherweise nicht unterstützt.
• Wenn keine Update-Datei verfügbar ist

- Bei Update-Datei für die gleiche Version oder niedriger

Zurücksetzen

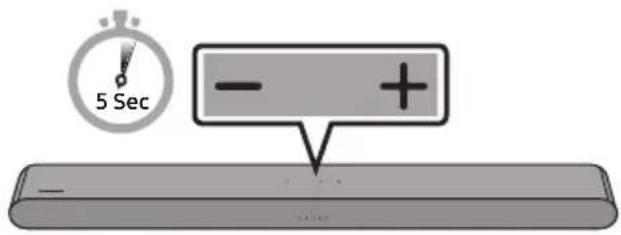

Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten – + (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. Die LED-Anzeige ändert sich wie folgt dargestellt und dann wird die Soundbar zurückgesetzt.

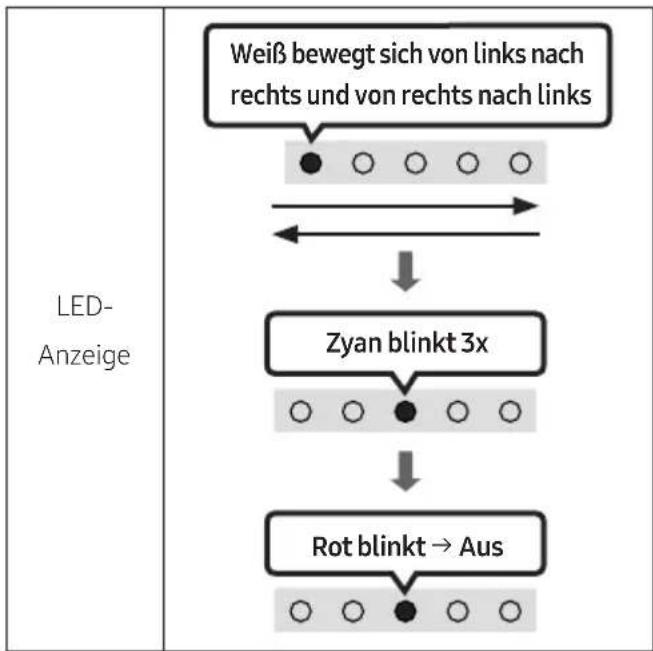


! ACHTUNG

- Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn das Zurücksetzen erforderlich ist.

12 FEHLERBEHEBUNG

Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren.

Die Soundbar lässt sich nicht einschalten.

→Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist.

Die Soundbar funktioniert unregelmäßig.

→Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein.
→Schalten Sie das externe Gerät aus und wieder ein und versuchen Sie es erneut.
→Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 10.)

Fernbedienung funktioniert nicht.

→Zeigen Sie mit der Fernbedienung direkt auf die Soundbar.
→Ersetzen Sie die Batterien durch neue.

Die rote LED-Anzeige auf der Soundbar bleibt an.

→Das Mikrofon wird ausgeschaltet. Schalten Sie das Mikrofon ein. (Siehe Seite 8.)

Die Soundbar gibt keinen Ton aus.

→Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an.
→Wenn ein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an.
→Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( → Menü → Einstellung ( → Alle Einstellungen ( → Ton → Tonausgabe → Soundbar wählen)

→Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an.
→Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein.
→Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 39.)

Falls das TV-Gerät nicht über HDMI (ARC) angeschlossen ist.

→Prüfen Sie, ob das HDMI-Kabel korrekt an den ARC-Anschluss angeschlossen ist. (Siehe Seite 18.)
→Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt.
→HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Start ( → Menü → Einstellung ( → Alle Einstellungen ( → Verbindung → Externe Geräteverwaltung → Anynet+ (HDMI-CEC) EIN)

Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI (ARC).

→Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugeben. Ändern Sie die Audioausgabe des Fernsehers auf PCM oder Dolby Digital. (Bei einem Samsung TV: Start (n) → Menü → Einstellung ( ) → Alle Einstellungen ( → Ton → Experteneinstellungen → Format des digitalen Audioausgangs)

Die Soundbar lässt sich nicht über Bluetooth verbinden.

→Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zur Bluetooth-Kopplung. (Drücken Sie die Taste ✉ PAIR auf der Fernbedienung oder drücken Sie die Taste ⚙ (Mikrofon Ein/Aus) am Gehäuse mindestens 5 Sekunden lang.)
→Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln.
→Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth-Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Start
(→Menü →Einstellung ( )→Alle Einstellungen (→Ton →Tonausgabe →Bluetooth-Lautsprecherliste)
→Entfernen Sie den Netzstecker und versuchen Sie es dann erneut.
→Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 39.)

Bei einer Bluetooth-Verbindung verschwindet der Ton.

→Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar befinden, z. B. Mikrowellen, drahtlose Router usw.
→Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran.
→Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen.

Herstellen einer Wi-Fi-Verbindung ist nicht möglich.

→Prüfen Sie, ob Ihr Wireless-Router eingeschaltet ist.
→ Schalten Sie den Router aus, schalten Sie ihn wieder ein und versuchen Sie es dann erneut.
→Die Soundbar stellt keine Verbindung her, wenn das drahtlose Signal zu schwach ist. Versuchen Sie, die Router näher an der Soundbar zu platzieren oder, wenn möglich, alle Hindernisse zwischen der Soundbar und dem Router zu beseitigen.
→Wenn Ihr WLAN-Router neu ist, müssen Sie die Netzwerkeinstellungen des Lautsprechers neu konfigurieren.

Die Soundbar schaltet sich nicht automatisch mit dem TV ein.

→Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus.

Die AVA-Funktion ist in folgenden Fällen nicht verfügbar.

→Die AVA-Funktion ist mit der Q-Symphony-Funktion nicht verfügbar.
→Die AVA-Funktion ist nicht verfügbar, wenn das Mikrofon ausgeschaltet ist.

Nach dem Herstellen einer Verbindung zwischen TV-Gerät und Soundbar habe ich in den Soundbar-Modus gewechselt. Dann wird kein Ton vom TV-Gerät ausgegeben.

→Wenn Sie Ihre Soundbar mit einem Mobilgerät verbinden, während die Soundbar mit dem TV-Gerät verbunden ist, gibt die Soundbar Ton über das Mobilgerät aus und hält die TV-Verbindung bei. Der TV-Ton wird also nirgendwo ausgegeben.
→Trennen Sie das Mobilgerät und der TV-Ton wird wieder von der Soundbar ausgegeben.

13 LICENSE

Dolby

ATMOS

• Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfährst du mehr.
  • Die Spotify Software unterliegt den folgenden Drittanbieter-Lizenzen: https://www.spotify.com/connect/third-party-licenses.

Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source

(http://opensource.samsung.com)

15 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
- Es kann eine Gebühr erhoben werden, wenn:
(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
- Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

16 SPEZIFIKATIONEN UND LEITFADEN

Technische daten

Modellname HW-S60B / HW-S61B / HW-S66B / HW-S67B
Gewicht 2,7 kg
Abmessungen (B × H × T) 670,0 x 62,0 x 105,0 mm
Betriebstemperatur +5°C bis +35°C
Zulässige Luftfeuchtigkeit 10 % ~ 75 %
VERSTÄRKERNennausgangsleistung (30W x 2) + (30W x 2) + (30W x 2) + 20W
Unterstützte Wiedergabeformate	Dolby 5.1ch / Dolby Digital Plus /Dolby ATMOS (Dolby Digital Plus) /DTS 5.1ch / LPCM 2ch
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTSWi-Fi max. Transmitterleistung	100mW bei 2,4GHz – 2,4835GHz, 200mW bei5,15GHz – 5,25GHz, 100mW bei 5,25GHz –5,35GHz & 5,47GHz – 5,725GHz
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTSBT max. Transmitterleistung	100mW bei 2,4GHz – 2,4835GHz

HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
• Gewicht und Abmessungen können von den Angaben abweichen.

Vorsicht: Die Soundbar wird automatisch neu gestartet, wenn Sie das Wi-Fi aus-/einschalten.

Gesamtstromverbrauch im Bereitschaftszustand (W)	4,2W
Wi-FiAnschlussdeaktivierungsmethode	Drücken Sie dieCH LEVEL-Taste an der Fernbedienung der Soundbar 30 Sekunden lang, um WLAN ein-/auszuschalten.
BluetoothAnschlussdeaktivierungsmethode	Drücken Sie dieTONE CONTROL-Taste an der Fernbedienung der Soundbar 30 Sekunden lang, um Bluetooth ein-/auszuschalten.

Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist.

Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar:

http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein.

Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden.

Die 5GHz WLAN(Wi-Fi oder SRD)-Funktion dieses Geräts kann nur in Innenräumen betrieben werden.

[Korrekte Entsorgung der Batterien dieses Produkts]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.

Sie sind verpflichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezifische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie:

Ökodesign-Anforderungen an externe Netzteile

www.samsung.com/global/ecodesign_component

SÄKERHETSINFORMATION

WARNING

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKALL DU INTE TA BORT HÖLJET (ELLER BAKSIDAN).

DET FINNS INGA DELAR INUTI SOM DU KAN REPARERA. ÖVERLÄMNA SERVICEÅTAGANDEN TILL KVALIFICERAD PERSONAL.

• Auto Power Down-funktionen

Effekt Ineffekt		Uteffekt
		Med endast subwoofer	Med subwoofer och trådlösa bakre högtalare
Adaptive Sound	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
DTS Virtual:X	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Music	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Game	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Standard	2.0 kanaler 2.1 kanaler 2.1 kanaler
	5.1 kanaler 5.1 kanaler 5.1kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler

Aktivera funktionen Tap Sound

Effekt Inngang		Utgang
		Med bare basshøyttaler	Med basshøyttaler og trådløst bakhøyttalersett
Adaptive Sound	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
DTS Virtual:X	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Music	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Game	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Standard	2.0 kanaler 2.1 kanaler 2.1 kanaler
	5.1 kanaler 5.1 kanaler 5.1kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler

- Funktionen Auto Power Down

Effekt Input		Output
		Kun med subwoofer	Med subwoofer og trådløst baghøjttalersæt
Adaptive Sound	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
DTS Virtual:X	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Music	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Game	2.0 kanaler 5.1 kanaler 7.1 kanaler
	5.1 kanaler 5.1 kanaler 7.1 kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler
Standard	2.0 kanaler 2.1 kanaler 2.1 kanaler
	5.1 kanaler 5.1 kanaler 5.1kanaler
	Dolby Atmos® 5.1 kanaler 7.1 kanaler

Sådan anvendes Q-Symphony-funktionen

For Q-Symphony synkroniserer Soundbar med et Samsung TV for at sende lyd gennem to enheder for optimal surround-effekt. Når Soundbar er tilsluttet, vises menuen "TV+Soundbar" under menuen Lydoutput på tv'et. Vælg den passende menu.

- Eksempel på tv-menu: Tv + [AV] Soundbar-serienavn (HDMI)

Aktivér Tap Sound-funktionen

Brug SmartThings-appen til at slå funktionen Tap View, Tap Sound til.

IndikátorLED
[gxzw]	„Adaptive Sound“ → „DTS Virtual:X“ → „Music“ → „Game“ → „Standard“

LEDindikator
[zogg]	„SpaceFit Sound“ → „Active Voice Amplifier“ → „Voice enhancement“ → „Night mode“ → „Sync“ → „Virtual“

• Pritisnite i zadržite dugme (Kontrola zvuka) na oko 5 sekundi da biste podesili zvuk za svaki frekvencijski opseg. Mogu se izabrati 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz i 10kHz pomoću dugmadi Nalevo/Nadesno i svaka opcija se može podesiti na postavku između -6 i +6 pomoću dugmadi Nagore/Nadole. (Uverite se da je režim zvuka podešen na „Standard“.)
• „Voice enhancement“ olakšava slušanje dijaloga u Ilmovima i TV emisijama.
• „Night mode” je optimizovan za gledanje noću jer su postavke prilagođene tako da je jačina zvuka smanjena, a dijalog jasan.
• Ukoliko slika na televizoru i zvuk sa uređaja Soundbar nisu sinhronizovani, izaberite opciju „Sync“ u. Kontroli zvuka i zatim podesite zakašnjenje zvuka na vrednost između 0 i 300 milisekundi pomoću dugmadi Nagore/Nadole.
• „Sync“ je podržana samo za neke funkcije.
• Funkcija „Virtual" može da se Uključi/isključi pomoću dugmadi Nagore/Nadole.

7

Bluetooth PAIR
