MANUAL DE USUARIO HWS67B SAMSUNG

• Feedback audio Acceso/Spento

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS

PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.

NO CONTIENE ELEMENTOS QUE DEBA

REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE PERSONAL ESPECIALIZADO.

Consulte la siguiente tabla para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung.

	PRECAUCIÓNRIESGO DE ELECTROCUCION.NO ABRIR.
	Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.
	Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.
	Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra). Si este símbolo no está presente en un producto con cable de alimentación, el producto DEBE tener una conexión fiable a tierra.
	Tensión CA: Este símbolo indica que la tensión nominal marcada con el símbolo es CA.
	Tensión CC: Este símbolo indica que la tensión nominal marcada con el símbolo es CC.
	Precaución, consulte las instrucciones antes de usar: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad.

ADVERTENCIA

- Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.
• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de protección.
• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma principal, lo que significa que deberá disponer de fácil acceso al enchufe principal.
• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido, como jarrones.
• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el enchufe debe estar accesible en todo momento.

PRECAUCIONES

1. Asegúrese de que la alimentación eléctrica de CA de su domicilio cumpla las especificaciones eléctricas indicadas en la etiqueta identificativa situada en la parte inferior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para ventilación 7\~10 cm. Asegúrese de que los orificios de ventilación no queden tapados. No coloque la unidad sobre amplificadores o cualquier otro equipo que pueda generar calor. Esta unidad se ha diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la unidad si no va utilizarla durante un tiempo prolongado.
2. Durante tormentas, desconecte el enchufe principal de CA de la toma de corriente. Los picos de tensión debidos a rayos podrían dañar la unidad.
3. No exponga la unidad a la luz directa del sol ni a otras fuentes de calor. Podrían sobrecalentarla y provocar una avería en la unidad.

4. Proteja el reproductor contra la humedad (por ejemplo, jarrones) y calor excesivo (p. ej.: chimeneas) o equipos que creen campos magnéticos o eléctricos potentes. Desconecte el cable de alimentación de la fuente de CA si la unidad no funciona correctamente. El producto no ha sido creado para uso industrial. Este producto es sólo para uso personal. Es posible que se produzca condensación en el producto o en el disco en situaciones de temperaturas bajas. Si tiene que transportar el producto durante el invierno, espere 2 horas aproximadamente antes de usarlo hasta que la unidad haya alcanzado la temperatura de la sala.

5. Las pilas utilizadas en este producto contienen productos químicos que son peligrosos para el medio ambiente. No tire las pilas con el resto de la basura doméstica. No tire las pilas al fuego. No cortocircuite, desmonte ni sobrecaliente las baterías. PRECAUCIÓN: Si la pila no se reemplaza correctamente se corre el riesgo de una explosión. Reemplace la pila solo por una igual o de especificaciones equivalentes.

ÍNDICE

01 Visión general del producto 6

02 Visión general del producto 7

Panel delantero y panel superior de la Soundbar 7

Panel inferior de la Soundbar 9

03 Uso del mando a distancia 10

Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2) ____ 10

Cómo usar el mando a distancia ____ 10

Activar amplificador de voz (Active Voice Amplifier (AVA)) 14

Uso de los Botones Ocultos (botones con más de una función) ____ 14

Especificaciones de salida para los distintos modos de efectos de sonido ____ 15

Ajuste del volumen de la Soundbar con el mando a distancia del televisor ____ 16

04 Conexión de la Soundbar 17

Conexión de la alimentación ____ 17

Conexión del kit de altavoz trasero inalámbrico y el Subwoofer Samsung a la Soundbar ____ 17

05 Conexión a una TV 18

Conexión del televisor compatible con HDMI ARC (Canal de retorno de audio) ____ 18

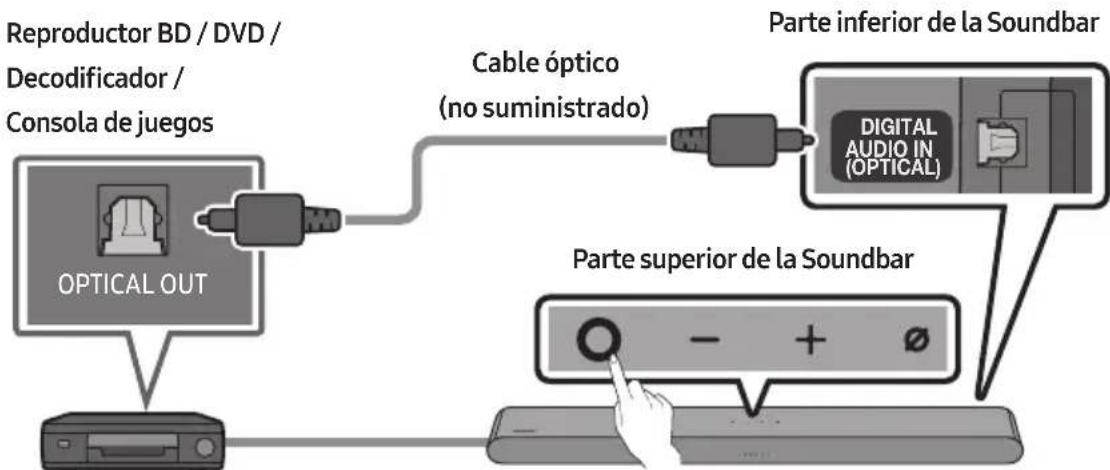

Conexión con un cable óptico ____ 20

Conexión a través de Bluetooth ____ 21

Conexión a una TV compatible con Dolby Atmos® 24

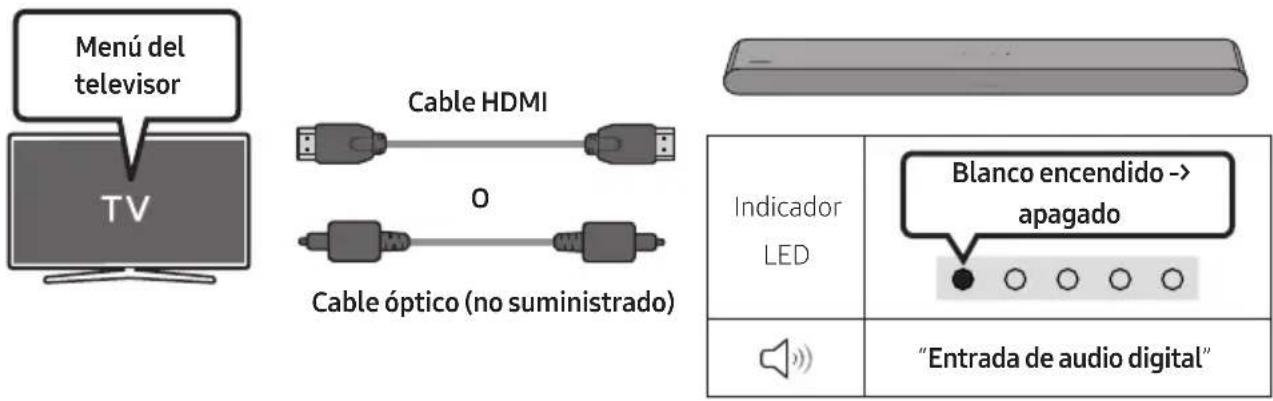

Uso de la función Q-Symphony 26

Uso de Sonido adaptado al espacio ____ 27

06 Conexión de un dispositivo externo 28

Conexión con un cable óptico ____ 28

07 Conexión de un dispositivo móvil 29

Método 1. Conexión a través de Bluetooth ____ 29

Método 2. Conexión a través de Wi-Fi (red inalámbrica) ____ 32

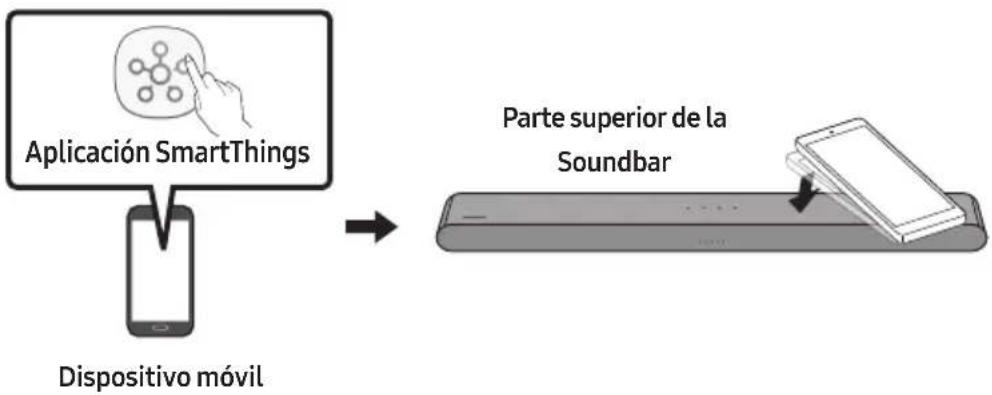

Uso de la función Tap Sound ____ 33

08 Conexión mediante Apple AirPlay 2 34

09 Instalación del equipo de montaje en pared 35

Precauciones de instalación ____ 35

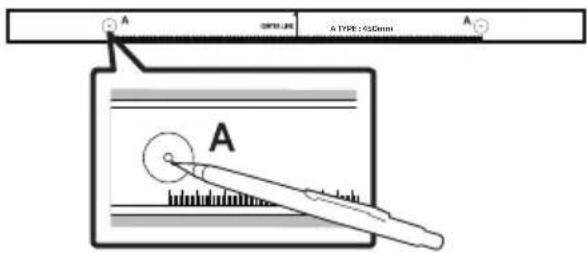

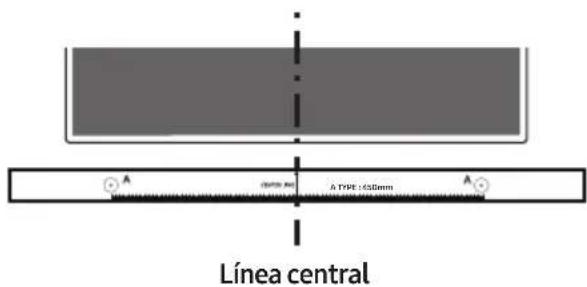

Componentes del montaje en pared ____ 35

10 Instalación de la Soundbar delante del televisor 37

11 Actualización de software 38

Actualización automática 38

Actualización por USB 38

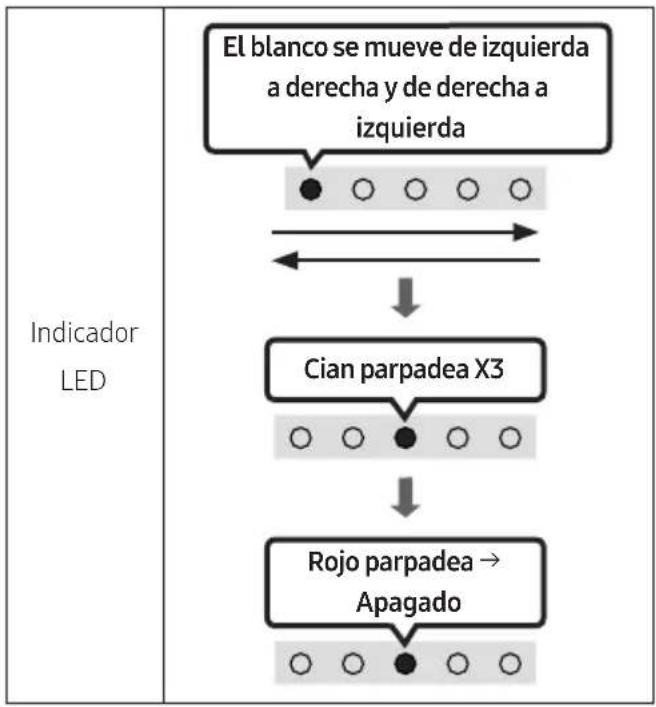

Restablecer 39

12 Solución de problemas 40

13 Licencia 42

14 Aviso sobre licencia de código abierto 43

15 Nota importante sobre el servicio 43

16 Especificaciones y guía 44

Especificaciones ____ 44

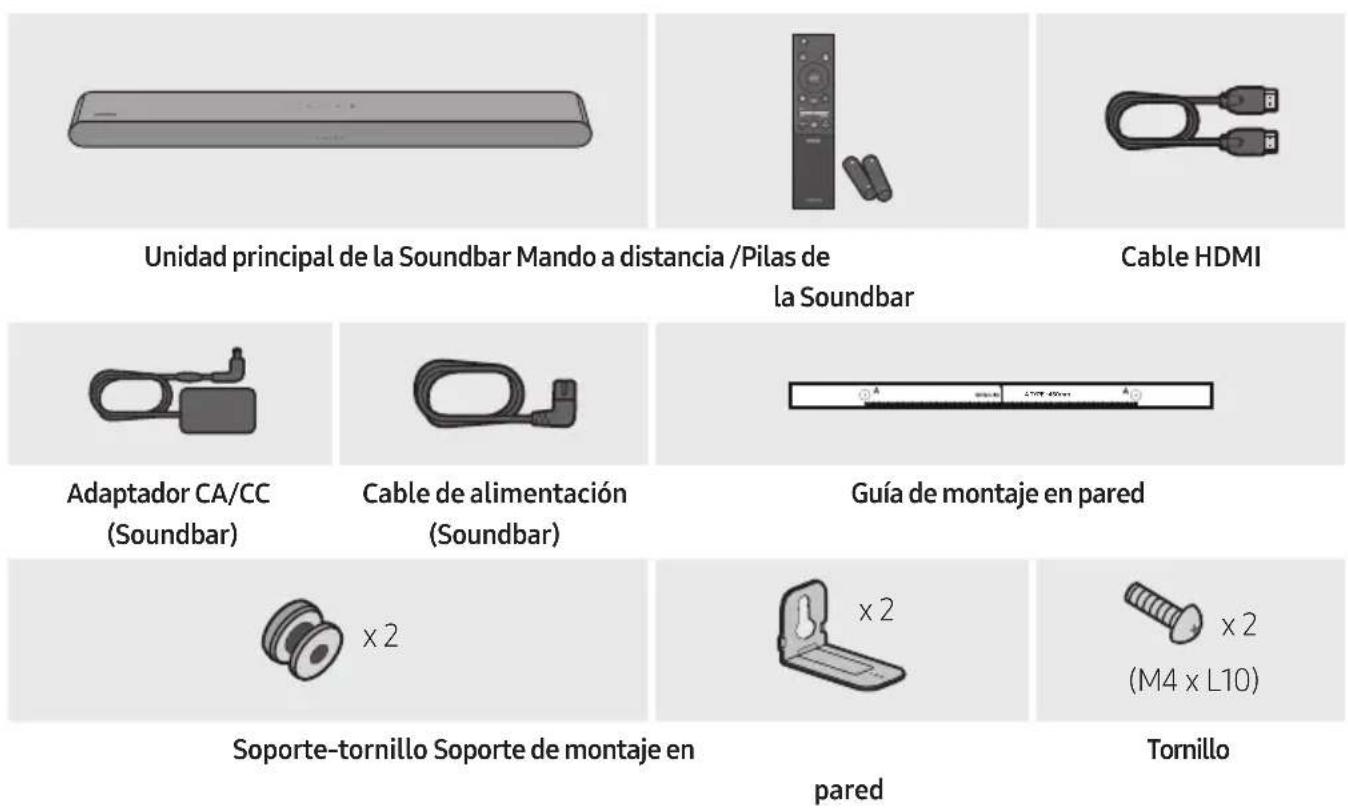

01 VISIÓN GENERAL DEL PRODUCTO

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)
• Para adquirir componentes adicionales o cables opcionales, póngase en contacto con un Centro de servicio técnico de Samsung o con el Centro de atención al cliente de Samsung.
• Para obtener más información sobre el montaje en la pared, consulte la página 35.
• El diseño, las especificaciones y la pantalla de la aplicación pueden cambiar sin previo aviso.
• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.

02 VISIÓN GENERAL DEL PRODUCTO

Panel delantero y panel superior de la Soundbar

1	Indicador LED	El indicador LED parpadea, se ilumina o cambia de color según el modo o el estado actual de la Soundbar. El color del indicador LED y el número de luces indican el modo activo como se describe a continuación.
		LED blanco	LED blanco	LED multicolor	LED blanco	LED blanco
		El LED multicolor cambia a Blanco, Cian, Verde, Rojo o Azul dependiendo del modo o estado.

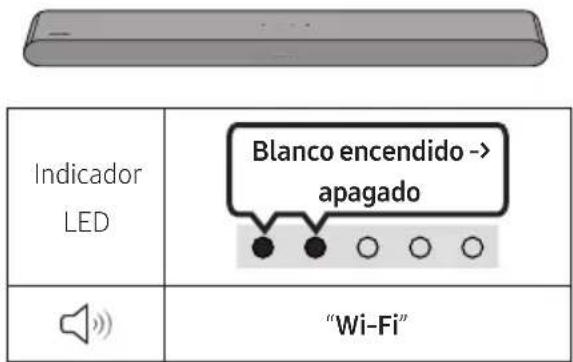

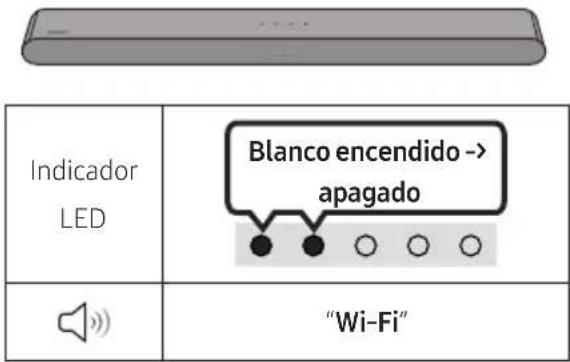

2	Botón Multifunción	En el modo de espera, pulse el botón (Multifunción) para encender la Soundbar.Pulse el botón (Multifunción) para cambiar el modo. Cada vez que se cambia el modo, el LED se ilumina en blanco y luego se apaga.

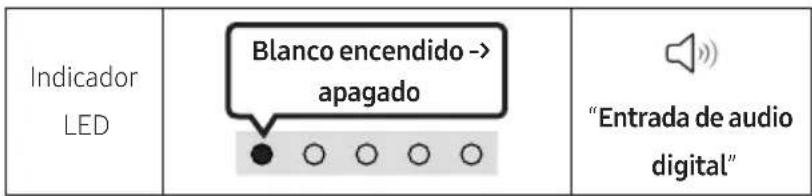

		Indicador LED	Blanco encendido -> apagado
			"Entrada de audio digital" o "TV ARC"	"Wi-Fi" "Bluetooth"
3	Botón Volumen	Pulse el botón (Volumen) para ajustar el volumen.
	Botón Micrófono encendido/apagado	Pulse el botón (Micrófono encendido/apagado) para encender o apagar el micrófono. Cuando el micrófono está apagado, el indicador LED se iluminará en rojo.
		Indicador LED	Rojo encendido
			“Micrófono desactivado”	“Micrófono activado”

Indicador LED
	“Micrófono desactivado”	“Micrófono activado”

• Cuando enchufe el cable de CA, el botón de comenzará a funcionar en un plazo de 4 a 6 segundos.
• Cuando encienda esta unidad, habrá un retraso de 4 a 5 segundos antes de que emita sonido.
• Si se escucha sonido tanto del televisor como de la Soundbar, vaya al menú Ajustes del audio del televisor y cambie el altavoz del televisor a Altavoz externo.
• Puede activar o desactivar la retroalimentación de sonido con la aplicación SmartThings. Para obtener información sobre el uso de la aplicación SmartThings, consulte "Método 2. Conexión a través de Wi-Fi (red inalámbrica)".

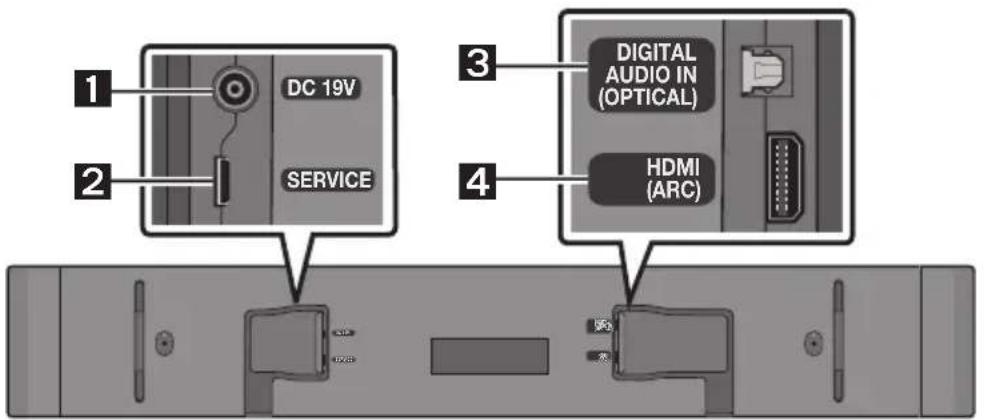

Panel inferior de la Soundbar

1	DC 19V (Entrada de la fuente de alimentación)Conecte el adaptador de CA/CC. (Consulte la página 17)
2	SERVICEConecte un dispositivo de almacenamiento USB para actualizar el software del producto.
3	DIGITAL AUDIO IN (OPTICAL)Conéctese a la salida digital (óptica) de un dispositivo externo. (Consulte la página 28)
4	HDMI (ARC)Conéctese a la toma HDMI (ARC) de un televisor. (Consulte la página 18)

• Cuando desconecte el cable de alimentación del adaptador de alimentación CA/CC de una toma de pared, tire del enchufe. No tire del cable.
• No conecte esta unidad u otros componentes a una toma de CA hasta que se hayan completado todas las conexiones entre los componentes.

03 USO DEL MANDO A DISTANCIA

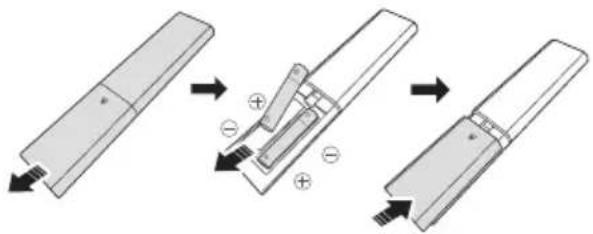

Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2)

Deslice la cubierta trasera en la dirección de la flecha hasta extraerla por completo.

Introduzca 2 pilas AAA (1,5 V) orientadas de modo que la polaridad sea la correcta. Vuelva a deslizar la cubierta trasera en su posición.

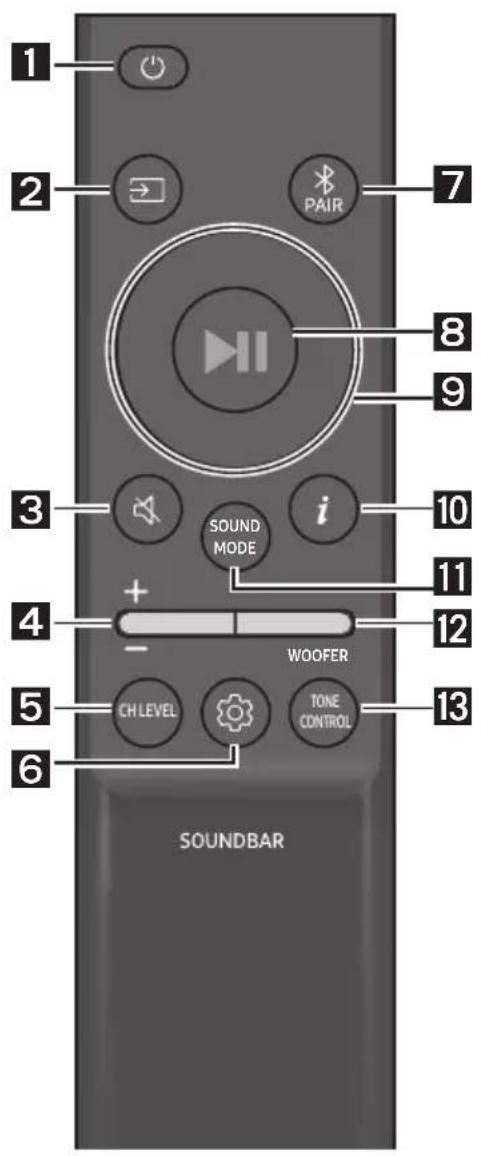

Cómo usar el mando a distancia

1

Encendido/Apagado

Enciende y apaga la Soundbar.

- Función Auto Power Down

La unidad se apagará automáticamente en las siguientes situaciones:

- En el modo "Entrada de audio digital" o "TV ARC" / "Wi-Fi" / "Bluetooth" si no hay señal de audio durante 18 minutos.

2

→ (Fuente)

Pulse para seleccionar una fuente conectada a la Soundbar.

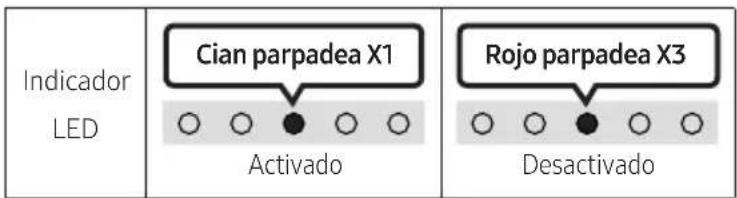

- Respuesta de audio Activado / Desactivado

Es posible activar o desactivar la respuesta de audio.

Mantenga pulsado el botón → (Fuente) del mando a distancia durante al menos 5 segundos con la Soundbar apagada (modo de espera).

3	Pulse el botón (Silenciar) para silenciar el sonido.Púlselo de nuevo para volver a activar el sonido.

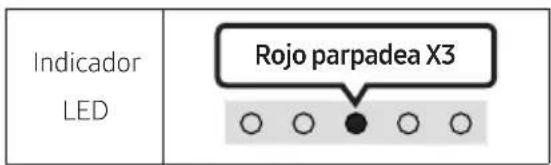

	IndicadorLED	Parpadea Xrepetidamente
4	Pulse el botón hacia arriba o hacia abajo para ajustar el volumen.
	IndicadorLED	El blanco se mueve a laderecha X1Subir el volumen	El blanco se mueve a laizquierda X1Bajar el volumen

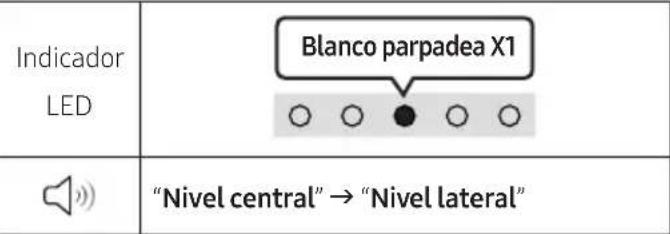

5	CH LEVELSi pulsa el botón, puede ajustar el volumen de cada altavoz.
	IndicadorLED	Blanco parpadea X1
		“Nivel central” → “Nivel lateral”
	- Si los altavoces traseros (de venta por separado) están conectados, se puede realizar el ajuste "Niveltrasero". Para ajustar el volumen de "Nivel trasero" entre -6 y +6 utilizando los botones Arriba/Abajo.

IndicadorLED

Indicador LED

Subir el volumen

Bajar el volumen

6

(Control de sonido)

Si pulsa el botón, puede establecer la función de audio. El elemento deseado se puede ajustar con los botones Arriba/Abajo. Cada vez que el modo cambia, el LED multicolor parpadea en blanco.

IndicadorLED
	“Sonido adaptado al espacio” → “Activar amplificador de voz” → “Mejora de voz” → “Modo nocturno” → “Sincronizar” → “Virtual”

• Mantenga pulsado el botón (Control de sonido) durante unos 5 segundos para ajustar el sonido para cada banda de frecuencia. Puede seleccionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5k Hz, 5 kHz y 10 kHz mediante los botones Izquierda/Derecha y cada opción se puede ajustar entre -6 y +6 mediante los botones Arriba/Abajo. (Asegúrese de que el modo de sonido esté configurado como "Estándar").
• "Mejora de voz" facilita la audición del diálogo en películas y programas de TV.
• "Modo nocturno" está optimizado para la visualización nocturna con la configuración ajustada para reducir el volumen pero mantener la claridad de los diálogos.
• Si el vídeo del televisor y el audio de la Soundbar no están sincronizados, seleccione "Sincronizar" en Control de sonido y, después, establezca el retardo de audio entre 0 y 300 milisegundos mediante los botones Arriba/Abajo.

- "Sincronizar" solo se admite con algunas funciones.

- La función "Virtual" se puede activar o desactivar con Activar/Desactivar utilizando los botones Arriba/Abajo.

7

Bluetooth PAIR

Cambia la Soundbar al modo de emparejamiento Bluetooth.

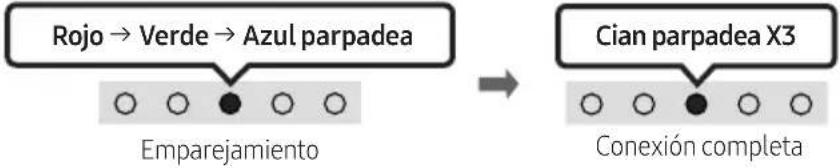

Cuando se pulsa el botón, los LED cambian como se muestra a continuación.

- Hasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos.

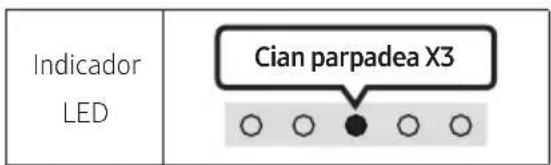

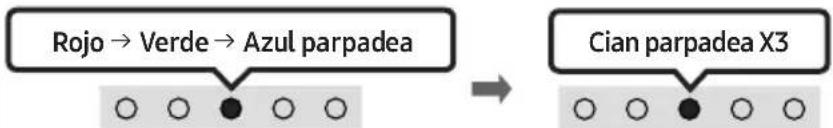

Indicador LED	Rojo → Verde → Azul parpadeaEmparejamiento → Cian parpadea X3Conexión completa
	“Listo para conectar mediante Bluetooth.”

8

▶II (Reproducción / Pausa)

También puede reproducir o hacer una pausa en la música pulsando el botón.

(ADH45)	Arriba/Abajo/Izquierda/DerechaPulse Arriba/Abajo/Izquierda/Derecha en el botón para seleccionar o ajustar funciones.Salto de músicaPulse el botón Derecha para seleccionar el archivo de música siguiente. Pulse el botón Izquierda para seleccionar el archivo de música anterior.ID SETMantenga pulsado el botón Arriba durante 5 segundos para completar ID SET (al conectarse a un subwoofer o altavoces traseros inalámbricos).
10	i (Información)Pulse el botón para mostrar información sobre la función actual. (Consulte la página 7.)Cuando está conectado a Dolby Atmos®, el indicador LED parpadea en cian 3 veces.
11	SOUND MODESi pulsa el botón, puede seleccionar el modo de audio deseado. Cada vez que el modo cambia, el LED multicolor parpadea en blanco.[D- ][D1A2]Sonido adaptableAnaliza el contenido en tiempo real y proporciona automáticamente el campo de sonido óptimo en función de las características del contenido.DTS Virtual:X Sonido 3D inmersivo desde cualquier contenido.MúsicaCon contenido musical, proporciona un sonido más natural que llena la habitación.JuegoProporciona sonido estereoscópico para sumergirse en la acción mientras se juega.EstándarProduce el sonido original.
12	NIVEL WOOFER (GRAVES)Mueva el botón hacia arriba o hacia abajo para ajustar el nivel del woofer (graves) a -12 o de -6 a +6. Para establecer el nivel de volumen del woofer (graves) a 0 (valor predeterminado), pulse el botón.

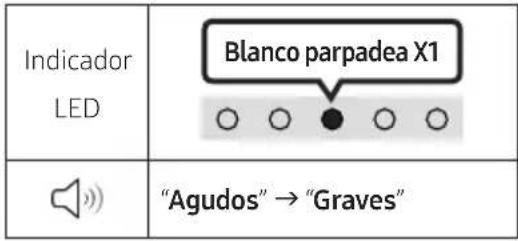

13	TONE CONTROLSi pulsa el botón, puede ajustar el volumen del sonido de agudos o graves. El elemento deseado se puede ajustar con los botones Arriba/Abajo. (Esta función está disponible en todos los modos de sonido excepto en el modo "Estándar").

Activar amplificador de voz (Active Voice Amplifier (AVA))

• Analiza el ruido externo en tiempo real mientras la Soundbar reproduce sonido, para que el audio de voz se pueda oír siempre con claridad.
• No se guardan datos durante el análisis.

Uso de los Botones Ocultos (botones con más de una función)

Botón oculto		Página de referencia
Botón del mando a distancia Función
WOOFER (Arriba)	Activado / Desactivado mando a distancia del TV (en espera)	Página 16
Arriba ID SET Página 13
Control de sonido	EQ 7 bandas Página 12
(Fuente)	Respuesta de audio Activado / Desactivado (en espera)	Página 10

Especificaciones de salida para los distintos modos de efectos de sonido

Efecto Entrada		Salida
		Solo con subwoofer	Con el subwoofer y el kit de altavoces traseros inalámbricos
Sonido adaptable	Canal 2.0 Canal 5.1 Canal 7.1
	Canal 5.1 Canal 5.1	Canal 7.1
	Dolby Atmos® Canal 5.1 Canal 7.1
DTS Virtual:X	Canal 2.0 Canal 5.1 Canal 7.1
	Canal 5.1 Canal 5.1	Canal 7.1
	Dolby Atmos® Canal 5.1 Canal 7.1
Música	Canal 2.0 Canal 5.1 Canal 7.1
	Canal 5.1 Canal 5.1	Canal 7.1
	Dolby Atmos® Canal 5.1 Canal 7.1
Juego	Canal 2.0 Canal 5.1 Canal 7.1
	Canal 5.1 Canal 5.1	Canal 7.1
	Dolby Atmos® Canal 5.1 Canal 7.1
Estándar	Canal 2.0 Canal 2.1 Canal 2.1
	Canal 5.1 Canal 5.1	Canal 5.1
	Dolby Atmos® Canal 5.1 Canal 7.1

• El kit de altavoces traseros inalámbricos Samsung y el subwoofer se pueden adquirir por separado. Para adquirir dicho kit o el subwoofer, póngase en contacto con el distribuidor que le vendió la Soundbar.
• Cuando la fuente de entrada es Dolby Atmos®, la configuración de solo subwoofer proporciona audio de 5.1 canales, mientras que la configuración del kit de subwoofer y altavoces traseros inalámbricos proporciona audio de 7.1 canales.

Ajuste del volumen de la Soundbar con el mando a distancia del televisor

Ajuste el volumen de la Soundbar con el mando a distancia del televisor.

- Esta función solo se puede utilizar con mandos a distancia de infrarrojos. No se admiten los mandos a distancia Bluetooth (mandos a distancia que requieren emparejamiento).

- Ponga el altavoz del televisor en Altavoz externo para usar esta función.

- Fabricantes que admiten esta función: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA

1. Apague la Soundbar.

Mantenga pulsado el botón WOOFER durante 5 segundos.

Cada vez que pulse el botón WOOFER y lo mantenga pulsado durante 5 segundos, el modo cambiará en el siguiente orden: "Off-TV Remote" (modo predeterminado), "Samsung-TV Remote", "All-TV Remote".

El estado del indicador LED cambia cada vez que se cambia el modo, como se muestra a continuación.

Botón del mando a distancia Indicador LED Estado
		"Off-TV Remote"(Modo predeterminado)	Desactiva el mando a distancia del televisor.
		"	Activa el mando a distancia de infrarrojos de un televisor Samsung.
		"All-TV Remote"	Activa el mando a distancia de infrarrojos de un televisor de terceros.

04 CONEXIÓN DE LA SOUNDBAR

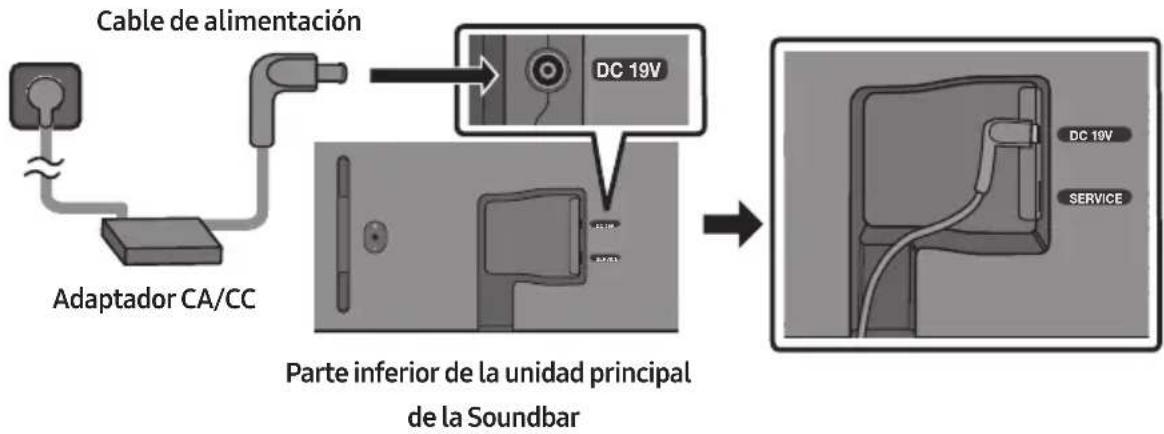

Conexión de la alimentación

Use los componentes de suministro eléctrico en el siguiente orden para conectar la Soundbar a una toma de corriente eléctrica:

- Para obtener más información sobre los requisitos de alimentación eléctrica y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)

1. Primero conecte el cable de alimentación al adaptador de CA/CC.

Conecte el adaptador de CA/CC (con el cable de alimentación) a la Soundbar.

1. Conecte el cable de alimentación a una toma de pared.

NOTAS

- Si desenchufa y vuelve a conectar el cable de alimentación con el producto encendido, la Soundbar se enciende automáticamente.

- Asegúrese de colocar el adaptador CA/CC en una mesa plana o en el suelo. Si coloca el adaptador CA/CC colgado con la entrada del cable de CA orientada hacia arriba, podrían introducirse en el adaptador agua u otras sustancias externas y causar problemas de funcionamiento del adaptador.

Conexión del kit de altavoz trasero inalámbrico y el Subwoofer Samsung a la Soundbar

Disfrute del auténtico sonido surround inalámbrico conectando el kit de altavoces traseros inalámbrico Samsung (SWA-9100S o con SWA-9200S, se vende por separado) y un Subwoofer inalámbrico (SWA-W510, se vende por separado) a la Soundbar.

Para obtener información detallada sobre las conexiones, consulte el manual del kit de altavoces traseros inalámbrico Samsung y el subwoofer inalámbrico.

05 CONEXIÓN A UNA TV

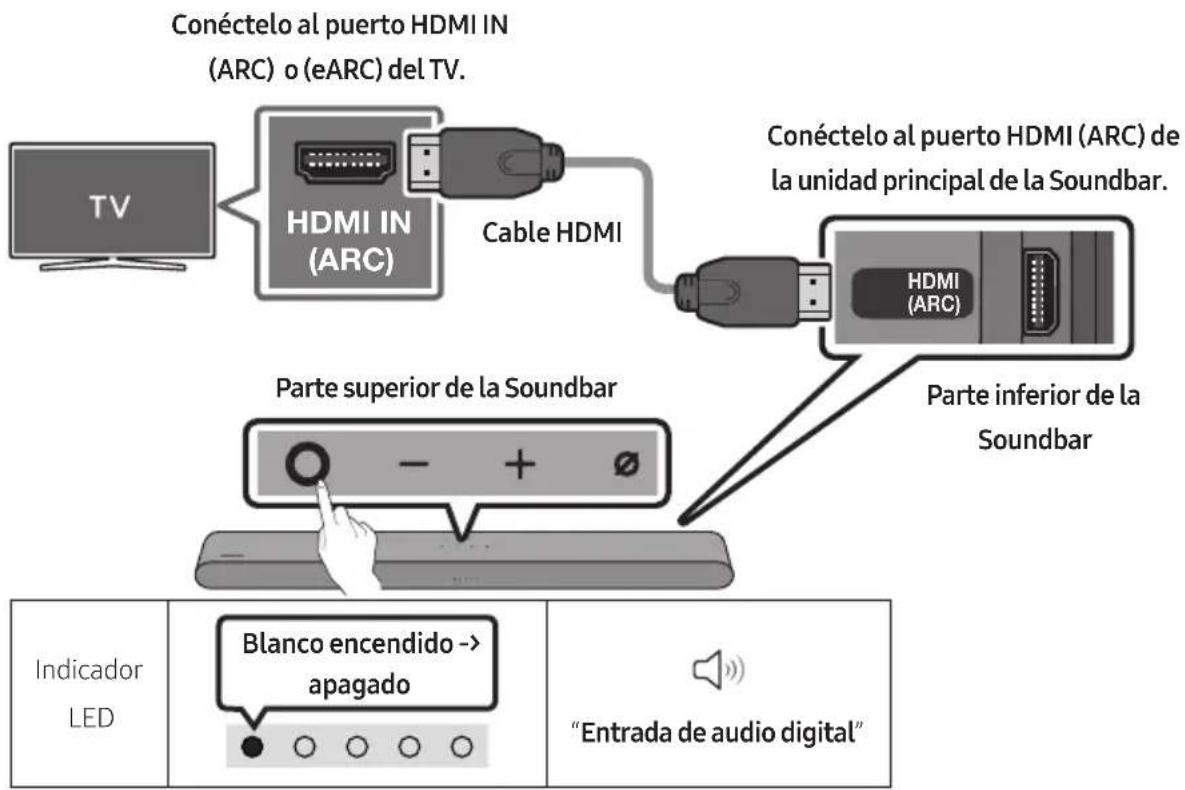

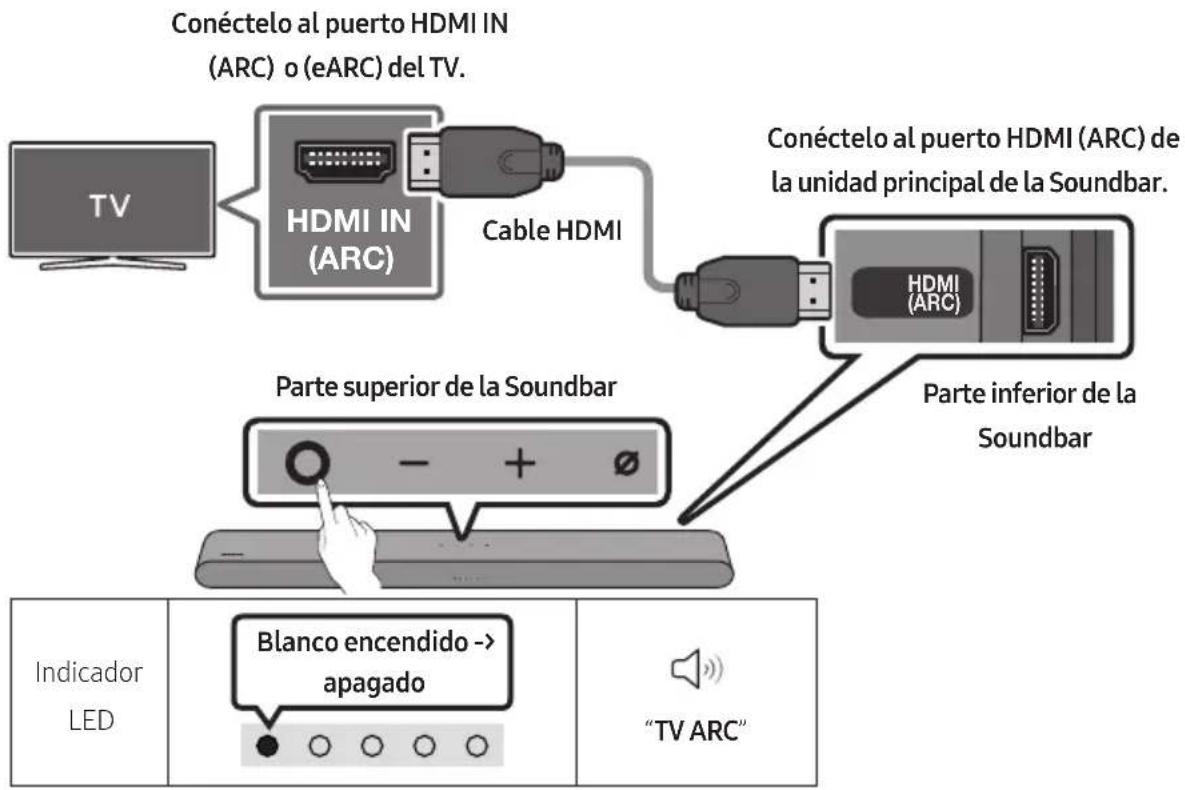

Conexión del televisor compatible con HDMI ARC (Canal de retorno de audio)

PRECAUCIÓN

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.
• Para conectar el cable HDMI entre el televisor y la Soundbar, asegúrese de conectar los terminales marcados como ARC. De lo contrario, es posible que no se emita el sonido del televisor.
• El cable recomendado es un High-Speed HDMI Cable with Ethernet.

1. Con la Soundbar y el televisor apagados, conecte el cable HDMI como se muestra en la figura.
2. Encienda la Soundbar y el televisor.

3. El sonido del televisor se emite a través de la Soundbar.

4. Si no se emite el sonido del televisor, pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar el modo "Entrada de audio digital".

5. Si no se emite ningún sonido, vuelva a comprobar la conexión del cable HDMI.
6. Utilice los botones de volumen del mando a distancia del televisor para cambiar el volumen de la Soundbar.

NOTAS

• Cuando se conecta un televisor compatible con HDMI ARC (Canal de retorno de audio) a la Soundbar con un cable HDMI, se pueden transmitir los datos de vídeo y audio digital sin necesidad de conectar un cable óptico por separado.
• Recomendamos que utilice un cable HDMI sin núcleo si es posible. Si utiliza un cable HDMI con núcleo, utilice uno cuyo diámetro sea inferior a 14 mm.
• Esta función no está disponible si el cable HDMI no es compatible con ARC.
• Si el audio de una emisión se codifica en Dolby Digital y el "Formato de audio de salida digital" de su televisor se establece en PCM, le recomendamos que cambie el ajuste a Dolby Digital. Al cambiar la configuración en el televisor, podrá disfrutar de una calidad de sonido superior. (El menú del televisor puede utilizar palabras diferentes para Dolby Digital y PCM dependiendo del fabricante del televisor).

Conexión con un cable óptico

Lista de comprobación previa a la conexión

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.
• Cuando utilice un cable óptico y los terminales tengan sus tapas, asegúrese de retirar las tapas.

IndicadorLED

“Entrada de audio digital”

1. Con el televisor y la Soundbar apagados, conecte el puerto DIGITAL AUDIO IN (OPTICAL) de la Soundbar y el puerto de salida OPTICAL del televisor con el cable óptico (no suministrado), como se muestra en la figura.
2. Encienda la Soundbar y el televisor.
3. Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) en el mando a distancia y, después, seleccione el modo "Entrada de audio digital". Entonces, se produce la indicación "Entrada de audio digital".
4. El sonido del televisor se emite a través de la Soundbar.

Conexión a través de Bluetooth

Cuando un televisor de Samsung se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

• Solo se puede conectar un televisor Samsung simultáneamente.
• Se puede conectar un televisor Samsung que admita Bluetooth.

Consulte las especificaciones del televisor.

La conexión inicial

1.

Botón de emparejamiento de Bluetooth	Indicador LED
Cuando está en modo “Bluetooth”	Hasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos.“Lista para conectar mediante Bluetooth.”
	“Lista para conectar mediante Bluetooth.”

1. Seleccione el modo Bluetooth en el televisor Samsung.

(Por ejemplo Inicio (n) → Menú → Config. (☀️) → Toda la configuración (☀️) → Sonido → Salida de sonido → Lista de altavoces Bluetooth → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Seleccione "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B" de la lista en la pantalla del televisor.

Una Soundbar disponible se indica con "Necesita emparejamiento" o con "Emparejado" en la lista de dispositivos Bluetooth del televisor. Para conectar el televisor Samsung a la Soundbar, seleccione el mensaje y luego establezca una conexión.

1. Ahora puede escuchar el sonido del televisor de Samsung desde la Soundbar.

- Si hay un registro de conexión entre la Soundbar y el televisor Samsung, la Soundbar se conecta automáticamente cambiando su modo a "Bluetooth".

Si falla la conexión con el dispositivo

• Si tiene ya una Soundbar (por ejemplo, [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) en la lista de altavoces del televisor Samsung, bórrela.
  • A continuación, repita los pasos del 1 al 3.

Desconexión de la Soundbar del televisor Samsung

Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar un modo distinto de "Bluetooth".

- La desconexión tarda un tiempo porque el televisor Samsung debe recibir una respuesta de la Soundbar. (El tiempo necesario puede variar en función del modelo de televisor Samsung).

Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.
• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.
• La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado.

• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias:

• Si hay un fuerte campo eléctrico alrededor de la Soundbar.

• Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

- Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

Lista de comprobación previa a la conexión

• La conexión por Wi-Fi solo está disponible en televisores Samsung.
• Compruebe si el router inalámbrico (Wi-Fi) está activado y si el televisor está conectado al router.
• El televisor y la Soundbar deben estar conectados a la misma red inalámbrica (Wi-Fi).
• Si su router inalámbrico (Wi-Fi) utiliza un canal DFS, no podrá establecer una conexión Wi-Fi entre el televisor y la Soundbar. Póngase en contacto con su proveedor de servicios de Internet para obtener más información.
• Dado que los menús podrían ser diferentes en función del año de fabricación, consulte el manual de su televisor.

• Para conectar el televisor con la Soundbar mediante Wi-Fi, conecte la Soundbar con el router inalámbrico en primer lugar. Consulte la página 32 para obtener más información sobre cómo establecer una conexión Wi-Fi.

• Para obtener más información sobre la conexión por wifi a la Soundbar, consulte la página 32, "Método 2. Conexión a través de Wi-Fi (red inalámbrica)".

• Cambie la fuente de entrada del televisor a la Soundbar utilizando el menú Audio.

- Televisores Samsung lanzados en 2017 o posteriores

Inicio (☐) → Menú → Config. (☒) → Toda la configuración (☒) → Sonido → Salida de sonido → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Conexión a una TV compatible con Dolby Atmos®

Lista de comprobación previa a la conexión

• Dolby Atmos® es compatible en los modos "TV ARC" o "Wi-Fi".
• Asegúrese de que el contenido es compatible con Dolby Atmos®.

1. Con la Soundbar y el televisor apagados, conecte el cable HDMI como se muestra en la figura.
2. Encienda la Soundbar y el televisor.
3. El sonido del televisor se emite a través de la Soundbar.

1. Conecte la Soundbar y la TV a la misma red inalámbrica (Wi-Fi).
2. Para la salida de sonido del televisor, seleccione Soundbar.
3. El sonido del televisor se emite a través de la Soundbar.

NOTAS

• Configuración de Dolby Atmos® en un reproductor BD o en otro dispositivo conectado a la TV. Vaya a las opciones de salida de audio en el menú de configuración de su reproductor BD u otro dispositivo similar y asegúrese de que el valor “Sin codificación” esté seleccionado para la opción Secuencia de bits. Por ejemplo, en un reproductor BD Samsung, vaya a Menú Inicio → Sonido → Salida digital y seleccione Secuencia de bits (sin procesar).
• Esta función está disponible en algunos televisores Samsung y en algunos modelos de Soundbar.

Uso de la función Q-Symphony

Para usar Q-Symphony, la Soundbar se sincroniza con un televisor Samsung para emitir el sonido a través de dos dispositivos y generar así un efecto envolvente óptimo. Cuando la Soundbar está conectada, el menú "TV+Soundbar" aparece dentro del menú Salida de sonido del televisor. Seleccione el menú correspondiente.

- Ejemplo de menú del televisor: TV + [AV] nombre de serie de la Soundbar (HDMI)

- Ejemplo de menú del televisor: TV + [AV] nombre de serie de la Soundbar (Wi-Fi)

NOTAS

• Puede funcionar conforme al códec admitido por el televisor.
• Esta función solo es compatible cuando se conecta el cable HDMI, el cable óptico (no incluido) o una red wifi.
• El mensaje mostrado puede ser diferente en función del modelo de TV.
• Asegúrese de que el TV y la Soundbar estén conectados al mismo router inalámbrico o frecuencia.
• Esta función está disponible en algunos televisores Samsung y en algunos modelos de Soundbar.

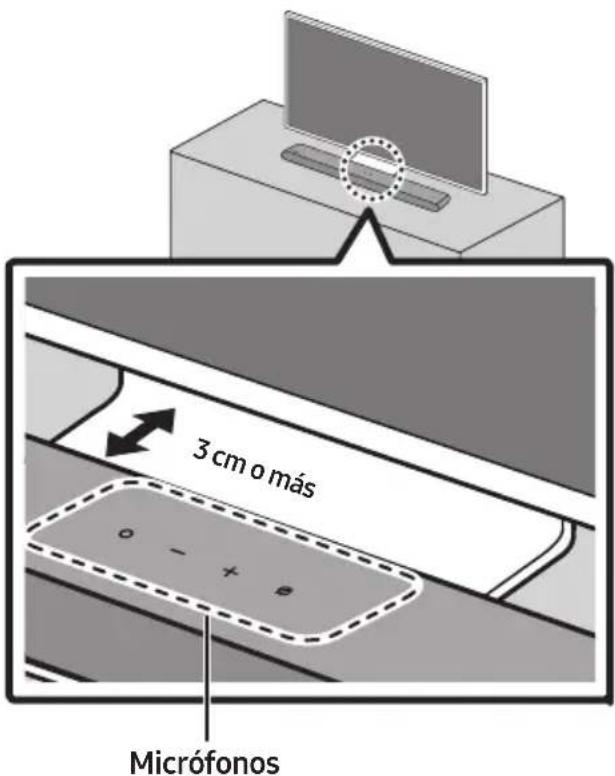

Uso de Sonido adaptado al espacio

Ofrece un sonido optimizado mediante el análisis de los espacios de escucha.

Método 1: conexión por la Soundbar

Para habilitar esta función, active el modo Sonido adaptado al espacio con el mando a distancia de la Soundbar.

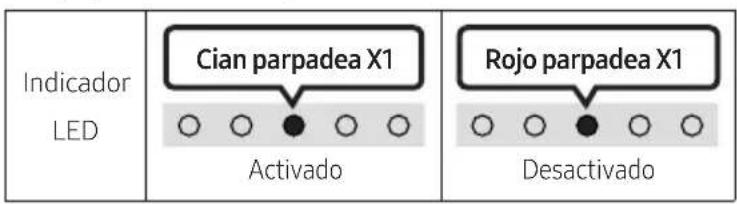

( ⚙️ (Control de sonido) → "Sonido adaptado al espacio desactivado" → ▲ ( Arriba ) → "Sonido adaptado al espacio activado")

- Esto está disponible en todos los modos de sonido.

Método 2: conexión por la TV

Para activar esta función, active el modo Sonido adaptable+ en el menú de su televisor Samsung. (Inicio (☐) → Menú → Config. (☒) → Toda la configuración (☒) → General → Configuración del modo Inteligente → Sonido adaptable+)

- El modo de sonido en su Soundbar cambiará automáticamente a Sonido adaptable+ si activa el modo Sonido adaptable+ en su televisor.

NOTA

- Esta función se activa cuando la Soundbar se conecta a algunos de los televisores Samsung.

06 CONEXIÓN DE UN DISPOSITIVO EXTERNO

Conexión con un cable óptico

1. Con el dispositivo externo y la Soundbar apagados, conecte el puerto DIGITAL AUDIO IN (OPTICAL) de la Soundbar y el puerto de salida OPTICAL del dispositivo externo con el cable óptico (no suministrado), como se muestra en la figura.
2. Encienda la Soundbar y el dispositivo externo.
3. Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) en el mando a distancia y, después, seleccione el modo "Entrada de audio digital". Entonces, se produce la indicación "Entrada de audio digital".
4. El sonido del dispositivo externo se emite a través de la Soundbar.

07 CONEXIÓN DE UN DISPOSITIVO MÓVIL

Método 1. Conexión a través de Bluetooth

Cuando un dispositivo móvil se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

- Si conecta un dispositivo Bluetooth emparejado con la Soundbar apagada, la Soundbar se enciende automáticamente.

Dispositivo móvil

La conexión inicial

- Al conectarse a un nuevo dispositivo Bluetooth, asegúrese de que el dispositivo se encuentra a una distancia de 1 m como máximo.

1.

Botón de emparejamiento de Bluetooth	Indicador LED
0Cuando está en modo “Bluetooth”	Emparejamiento Conexión completaHasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos.
	“Listo para conectar mediante Bluetooth.”

1. En su dispositivo, seleccione "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B" de la lista que aparece.
2. Reproduzca los archivos de música desde el dispositivo conectado por Bluetooth a través de la Soundbar.

Si el dispositivo no se conecta

• Si ya hay una Soundbar (por ejemplo, [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) en la lista de altavoces del dispositivo móvil, elimínela.
• Repita los pasos 1 y 2.

Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.
• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.
• La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado.

• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias:

• Si hay un fuerte campo eléctrico alrededor de la Soundbar.

• Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

- Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

• La Soundbar admite datos SBC (44,1 kHz, 48 kHz).

- Conecte únicamente a un dispositivo Bluetooth que admita la función A2DP (AV).

- No se puede conectar la Soundbar a un dispositivo Bluetooth que solo admita la función HF (manos libres).

- Cuando conecte la Soundbar a un dispositivo Bluetooth, colóquelos tan cerca como sea posible.

- Cuanto más lejos estén la Soundbar y el dispositivo Bluetooth, menor será la calidad del sonido. La conexión Bluetooth puede interrumpirse cuando los dispositivos están fuera del alcance efectivo.

- Es posible que la conexión Bluetooth no funcione como está previsto en zonas con mala recepción.

- Un dispositivo Bluetooth puede experimentar ruido o mal funcionamiento en las siguientes condiciones:

- Cuando el cuerpo está en contacto con el transceptor de señales del dispositivo Bluetooth o la Soundbar.

- En las esquinas o cuando hay un obstáculo cerca, como una pared o un tabique, donde pueden producirse cambios eléctricos.

- Cuando se expone a interferencias de radio de otros productos que operan en los mismos rangos de frecuencia, como equipos médicos, hornos microondas y dispositivos LAN inalámbricos.

- Los obstáculos como las puertas y las paredes pueden afectar a la calidad del sonido, incluso cuando los dispositivos están dentro del rango efectivo.

- Tenga en cuenta que la Soundbar no puede emparejarse con otros dispositivos Bluetooth mientras se utiliza la opción de Bluetooth.

- Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.

Desconexión del dispositivo Bluetooth de una Soundbar

Puede desconectar el dispositivo Bluetooth Soundbar. Para obtener instrucciones, consulte el manual del usuario del dispositivo Bluetooth.

• El Soundbar se desconectará.
• Si la Soundbar está desconectada del dispositivo Bluetooth, el indicador LED multicolor de la Soundbar parpadea en "Rojo" tres veces.

Cómo desconectar la Soundbar del dispositivo Bluetooth

Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar un modo distinto de "Bluetooth".

- La desconexión lleva tiempo debido a que el dispositivo Bluetooth tiene que recibir una respuesta de la Soundbar. (El tiempo de desconexión puede variar según el dispositivo Bluetooth)

Método 2. Conexión a través de Wi-Fi (red inalámbrica)

Para conectar una Soundbar a un dispositivo móvil a través de una red inalámbrica (Wi-Fi), se requiere la aplicación SmartThings.

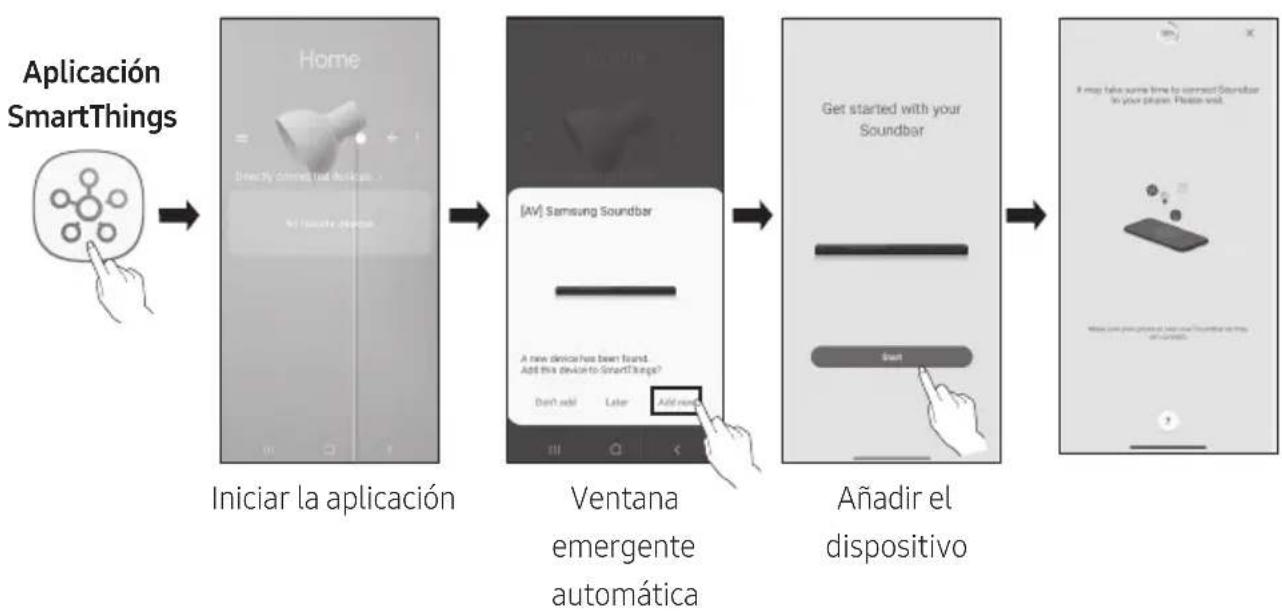

La conexión inicial

1. Instale e inicie la aplicación SmartThings en el dispositivo móvil (smartphone o tableta).
2. En la aplicación, siga las instrucciones de la pantalla para añadir la Soundbar.

- En algunos dispositivos, puede que la ventana emergente automática (la segunda ilustración que se muestra a continuación) no esté disponible.

Si no aparece la ventana emergente, pulse “+” en la pantalla Home. La Soundbar se añadirá a la aplicación.

- La siguiente ilustración puede variar en función de la versión de la aplicación.

Uso de la función Tap Sound

Toque la Soundbar con su dispositivo móvil para reproducir el audio del dispositivo móvil a través de la Soundbar.

• Es posible que esta función no se admita según el dispositivo móvil.
• Esta función solo es compatible con dispositivos móviles Samsung con Android 8.1 o posterior.

1. Active la función Tap Sound en su dispositivo móvil.

- Para obtener detalles sobre cómo activar esta función, consulte "Active la función Tap Sound" a continuación.

1. Toque la Soundbar con el dispositivo móvil. Seleccione "Iniciar ahora" en la ventana de mensaje que se muestra.

Se establecerá una conexión entre el dispositivo móvil y la Soundbar mediante Bluetooth.

1. Reproduzca el audio el dispositivo móvil a través de la Soundbar.

2. Esta función conecta un dispositivo móvil a la Soundbar a través de Bluetooth mediante la detección de la vibración que se produce cuando el dispositivo toca la Soundbar.

3. Asegúrese de que el dispositivo móvil no toque una esquina puntiaguda de la Soundbar. La Soundbar o el dispositivo móvil podrían rayarse o dañarse.
4. Se recomienda que el dispositivo móvil esté cubierto con una funda. Toque ligeramente el área ancha de la parte superior de la Soundbar sin aplicar una fuerza excesiva.
5. Para utilizar esta función, actualice la aplicación SmartThings a la última versión. Es posible que esta función no se admita según la versión de la aplicación.

Active la función Tap Sound

Utilice la aplicación SmartThings para activar la función Tap View, Tap Sound.

1. En el dispositivo móvil, ejecute la aplicación SmartThings.
2. Seleccione (≡→_) en la pantalla de la aplicación SmartThings que se muestra en el dispositivo móvil.
3. Active la función "Tap View, Tap Sound" para que funcione cuando un dispositivo móvil se acerque a la Soundbar.

NOTAS

• Cuando el dispositivo móvil está en modo de ahorro de energía, la función Tap Sound no funciona.
• La función Tap Sound puede no funcionar si hay dispositivos cerca de la Soundbar que causan interferencias de radio, tales como dispositivos eléctricos. Asegúrese de que los dispositivos que pueden causar interferencias de radio estén situados a una distancia suficiente de la Soundbar.

08 CONEXIÓN MEDIANTE APPLE AIRPLAY 2

• Esta función podría no estar disponible en algunos países.
• Esta Soundbar de Samsung es compatible con AirPlay 2 y requiere iOS 11.4 o alguna versión posterior.

Con AirPlay 2, puede reproducir música, podcasts y otros formatos de audio desde sus dispositivos Apple en la Soundbar Samsung.

• Asegúrese de que la Soundbar esté encendida y conectada a la misma red Wi-Fi que su dispositivo Apple.
• Seleccione desde una aplicación compatible con AirPlay o el Centro de Control de su iPhone, iPad, or Mac.
• Seleccione la Soundbar de la lista de dispositivos disponibles en los que reproducir el audio actual.

09 INSTALACIÓN DEL EQUIPO DE MONTAJE EN PARED

Precauciones de instalación

• Instálelo únicamente en una pared vertical.
• No lo instale en un lugar con temperaturas altas o con una humedad elevada.
• Compruebe que la pared es lo suficientemente fuerte para soportar el peso del producto. Si no lo es, refuerce la pared o elija otro punto de instalación.
• Compre y utilice los tornillos de fijación o anclajes apropiados para el tipo de pared de que disponga (pladur, paneles de hierro, madera, etc.). Si es posible, fije los tornillos de sujeción en montantes.
• Adquiera los tornillos de montaje en pared de acuerdo con el tipo y el grosor de la pared en la que desea montar la Soundbar.

- Diámetro: M5

- Longitud: Se recomiendan 35 mm o más.

• Conecte los cables de la unidad a los dispositivos externos antes de instalar la Soundbar en la pared.
• Asegúrese de que la unidad esté apagada y desenchufada de la toma de corriente antes de instalarla. Si no lo hace así, podría provocar una descarga eléctrica.

Componentes del montaje en pared

Guía de montaje en pared

Soporte-tornillo Tornillo

Soporte de montaje en pared

1. Coloque la Guía de montaje en pared contra la superficie de la pared.

2. La Guía de montaje en pared debe estar nivelada.

3. Si el TV se monta en la pared, instale la Soundbar al menos 5 cm por debajo del TV.

1. Alinee la Línea central de la Guía de montaje en pared con el centro del TV (si está montando la Soundbar bajo el TV) y luego fije la Guía de montaje en pared a la pared con cinta adhesiva.

- Si no está montándola bajo el TV, coloque la Línea central en el centro de la zona de instalación.

1. Marque las posiciones de los orificios con un bolígrafo y retire la Guía de montaje en pared.

1. Con un taladro del tamaño adecuado, perfore en la pared un agujero en cada marca.

- Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir los anclajes apropiados en los agujeros antes de insertar los tornillos de sujeción. Si usa anclajes, compruebe que los agujeros que perfore sean suficientemente grandes para los anclajes que va a utilizar.

1. Introduzca un tornillo (no suministrado) en cada Soporte-tornillo y luego atornille firmemente cada tornillo de sujeción en su agujero.

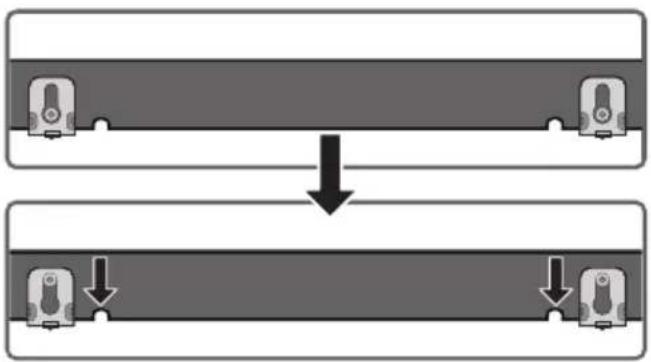

1. Instale 2 Soportes de montaje en pared, en la orientación correcta, en la parte inferior de la Soundbar con 2 Tornillos.

- Durante el montaje, asegúrese de que las piezas para colgar de los Soportes de montaje en pared se encuentran detrás de la parte trasera de la Soundbar.

Extremo derecho de la Soundbar

- El producto real podría tener un aspecto diferente de la imagen anterior, en función del modelo.

1. Instale la Soundbar con los Soportes de montaje en pared ya fijados; para ello cuelgue los soportes de montaje en pared en los Soportes-tornillos de la pared.

1. Deslice la Soundbar hacia abajo tal como se muestra a continuación de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

- Inserte los Soporte-tornillo en la parte (inferior) ancha de los Soportes de montaje en pared y, a continuación, deslice hacia abajo los Soportes de montaje en pared de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

10 INSTALACIÓN DE LA SOUNDBAR DELANTE DEL TELEVISOR

Alinee el centro de la Soundbar en el centro del televisor, como se ilustra en la imagen.

Sitúe la Soundbar al menos a 3 cm de distancia del televisor para que no haya interferencias con el reconocimiento de voz.

NOTAS

• Asegúrese de que la Soundbar esté colocada sobre una superficie plana y sólida.
• Una distancia insuficiente desde el televisor puede causar problemas de reconocimiento de voz y acústicos.

11 ACTUALIZACIÓN DE SOFTWARE

Actualización automática

Si la Soundbar está conectada a Internet, las actualizaciones de software se producen automáticamente incluso cuando la Soundbar está apagada.

- Para utilizar la función de actualización automática, la Soundbar debe estar conectada a Internet.

La conexión Wi-Fi con la Soundbar se detendrá si el cable de alimentación de la Soundbar se desconecta o si se corta la alimentación. Si se interrumpe la alimentación, cuando vuelva la corriente o se vuelva a conectar el cable de alimentación, encienda la Soundbar y vuelva a conectarla a Internet.

Actualización por USB

Es posible que Samsung ofrezca actualizaciones para el firmware del sistema de la Soundbar en el futuro.

Si una actualización está disponible, puede actualizar la Soundbar conectando la unidad USB que contiene el firmware de actualización al puerto SERVICE de la Soundbar.

1. Vaya a (www.samsung.com) y busque el nombre del modelo mediante la opción del menú de soporte.

- Para obtener más información sobre la actualización, consulte la Guía de actualización.

1. Descargue el archivo de actualización (tipo USB).
2. Descomprima el archivo para crear una carpeta con el nombre del archivo.
3. Almacene la carpeta creada en un dispositivo USB y luego conéctelo a la Soundbar.
4. Encienda la Soundbar. A continuación, el producto se actualiza en 3 minutos.

• Durante la actualización, no lo apague ni desconecte el dispositivo USB.
• Si el LED amarillo está encendido tras completar la actualización de software, esto significa que hay una actualización adicional en curso. Si ocurre esto, no desconecte la alimentación ni retire el USB.
• Si la actualización no continúa, vuelva a conectar el cable de alimentación de la Soundbar.
• Cuando está instalada la última versión, no se realiza ninguna actualización.
• Dependiendo del tipo de USB, es posible que la actualización no se admita.
• Si no hay ningún archivo de actualización disponible

- Si el archivo de actualización es para la misma versión o una inferior

Restablecer

Con la Soundbar activada, pulse los botones

- + (Volumen) en el cuerpo del dispositivo al mismo tiempo durante al menos 5 segundos. Los LED cambian como se muestra a continuación y, después, se reinicia la Soundbar.

PRECAUCIÓN

- Todos los ajustes de la Soundbar se restablecerán. Asegúrese de realizar esto solo cuando se requiera el restablecimiento.

12 SOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente:

La Soundbar no se enciende.

→Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente.

La Soundbar funciona de forma errática.

→ Después de retirar el cable de alimentación, vuelva a insertarlo.
→Apague y encienda el dispositivo externo e inténtelo de nuevo.
→Si no hay señal, la Soundbar se apaga automáticamente después de un cierto período de tiempo. Encienda la alimentación. (Consulte la página 10.)

El mando a distancia no funciona.

→Apunte el mando a distancia directamente a la Soundbar.
→Cambie las pilas por otras nuevas.

El indicador LED rojo en la Soundbar permanece encendido.

→El micrófono está apagado. Encienda el micrófono. (Consulte la página 8.)

La Soundbar no emite ningún sonido.

→ El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen.
→Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo.
→Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio (n) → Menú → Config. (→ Toda la configuración (→ Sonido → Salida de sonido → Seleccione Soundbar)

→La conexión del cable a la Soundbar no debe estar suelta. Retire el cable y conéctelo de nuevo.
→Retire el cable de alimentación completamente, vuelva a conectarlo y conecte la alimentación.
→ Inicialice el producto e inténtelo de nuevo. (Consulte la página 39.)

Si la TV no está conectada mediante HDMI (ARC).

→Compruebe que el cable HDMI esté bien conectado al terminal ARC. (Consulte la página 18.)
→Puede que la conexión no sea posible debido al dispositivo externo conectado (decodificador, máquina de juego, etc.). Conecte directamente la Soundbar.
→Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio ( → Menú → Config. ( → Toda la configuración ( → Conexión → Administrador de dispositivos externos → Anynet+ (HDMI-CEC) ACTIVADO)

No hay sonido cuando se conecta al televisor en el modo HDMI (ARC).

→Su dispositivo no puede reproducir la señal de entrada. Cambie la salida de audio del televisor a PCM o Dolby Digital. (Para un televisor Samsung: Inicio ( → Menú → Config. ( → Toda la configuración ( → Sonido → Configuración para expertos → Formato de audio de salida digital)

La Soundbar no se conecta por Bluetooth.

→Al conectar un nuevo dispositivo, cambie a Emparejamiento de Bluetooth para la conexión. (Pulse el botón ✗ PAIR del mando a distancia o pulse el botón
( Micrófono encendido/apagado) en el cuerpo del dispositivo durante al menos 5 segundos).
→Si la Soundbar está conectada a otro dispositivo, desconéctelo primero para cambiar el dispositivo.
→Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio ( )→ Config. ( → Sonido → Salida de sonido → Lista de altavoces Bluetooth)
→Retire y vuelva a conectar el enchufe de alimentación, y vuelva a intentarlo.
→ Inicialice el producto e inténtelo de nuevo. (Consulte la página 39.)

El sonido se interrumpe al conectar por Bluetooth.

→Algunos dispositivos pueden causar interferencias de radio si se encuentran demasiado cerca de la Soundbar (p. ej., microondas, routers inalámbricos, etc.).
→Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acerque el dispositivo a la Soundbar.
→Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, pueden producirse interrupciones del sonido. Compruebe el entorno de la instalación y las condiciones de uso.

No es posible conectarse a la Wi-Fi.

→Compruebe si el enrutador inalámbrico está encendido.
→Apague el enrutador, enciéndalo de nuevo y vuelva a intentarlo.
→La Soundbar no se conectará si la señal inalámbrica es demasiado débil. Intente acercar el router a la Soundbar o eliminar los posibles obstáculos entre la Soundbar y el router, si fuera posible.
→Si su enrutador inalámbrico es nuevo, deberá reconfigurar los ajustes de red del altavoz.

La Soundbar no se enciende automáticamente con la TV.

→Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor.

La función AVA no está disponible en los siguientes casos.

→La función AVA no estará disponible si se utiliza la función Q-Symphony.
→La función AVA no estará disponible cuando el micrófono está apagado.

Tras conectar la TV a la Soundbar, he activado el modo Soundbar. Pero la TV no emite ningún sonido.

→Si conecta la Soundbar a un dispositivo móvil cuando la Soundbar está conectada a la TV, la Soundbar emite sonidos desde el dispositivo móvil y mantiene la conexión con la TV. Por tanto, el sonido de la TV no se emitirá en ninguna parte. →Desconecte el dispositivo móvil y el sonido de la TV se emitirá de nuevo desde la Soundbar.

13 LICENCIA

Dolby

ATMOS

• Usa tu teléfono, tu tablet o tu computadora como control remoto de Spotify. Para más información, entra a spotify.com/connect
• El software de Spotify está sujeto a las licencias de terceros que puedes encontrar aquí: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Para enviar consultas y solicitudes de preguntas relacionadas con el código abierto, póngase en contacto con Samsung Open Source (http://opensource.samsung.com)

15 NOTA IMPORTANTE SOBRE EL SERVICIO

• Las figuras e ilustraciones de este Manual del usuario se facilitan solo para referencia y pueden diferir del aspecto real del producto.
• Podría aplicársele una tarifa de administración si:

(a) se requiere la asistencia de un ingeniero y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

(b) se lleva la unidad a un centro de reparación y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

- El importe de dicha tarifa le será notificada antes de realizar el trabajo o de acudir a su domicilio.

16 ESPECIFICACIONES Y GUÍA

Especificaciones

Nombre del modelo HW-S60B / HW-S61B
Peso 2,7 kg
Dimensiones (An x Al x Pr) 670,0 x 62,0 x 105,0 mm
Rango de temperatura de servicio +5°C a +35°C
Rango de humedad de servicio 10 % a 75 %
AMPLIFICADORPotencia nominal de salida (30W x 2) + (30W x 2) + (30W x 2) + 20W
Formatos de reproducción admitidos	Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICOAlimentación del transmisor máx. de Wi-Fi	100 mW a 2,4 GHz – 2,4835 GHz, 200 mW a 5,15 GHz – 5,25 GHz, 100 mW a 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICOAlimentación del transmisor máx. de BT	100 mW a 2,4 GHz – 2,4835 GHz

NOTAS

• Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso.
• Los pesos y dimensiones son aproximados.

Precaución: La Soundbar se reiniciará automáticamente si activa o desactiva la función Wi-Fi.

Consumo total de energía en modo de espera (W)	4,2W
Wi-FiMétodo de desactivación de puerto	Pulse el botón CH LEVEL del mando a distancia de la Soundbar durante 30 segundos para activar o desactivar el wifi.
BluetoothMétodo de desactivación de puerto	Pulse el botón TONE CONTROL del mando a distancia de la Soundbar durante 30 segundos para activar o desactivar el Bluetooth.

En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido.

El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: http://www.samsung.com. Vaya a Soporte e introduzca el nombre del modelo.

Este equipo puede funcionar en todos los países europeos y en el Reino Unido.

La función WLAN(Wi-Fi o SRD) de 5 GHz de este equipo solo puede utilizarse en interiores.

[Eliminación correcta de las baterías de este producto]

(Se aplica en países con sistemas de recolección por separado)

La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente.

Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.

Eliminación correcta de este producto (Residuos de aparatos eléctricos & electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

Para obtener información sobre los compromisos medioambientales de Samsung y las obligaciones reglamentarias de algún producto específico como, por ejemplo, el reglamento REACH, RAEE o sobre las pilas, visite:

REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN

Requisitos de diseño ecológico aplicables a las fuentes de alimentación externas :

www.samsung.com/global/ecodesign_component

INFORMAÇÕES DE SEGURANÇA

COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA

Mude o Soundbar para modo de emparelhamento por Bluetooth.

Método 1. Ligar através de Bluetooth

A Soundbar funciona de forma errática.

(Resíduos de Equipamentos & Eléctricos e Electrónicos)
