MANUALE UTENTE HWS67B SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung.

	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

SOMMARIO

01 Verifica dei componenti 6

02 Panoramica del prodotto 7

Pannello anteriore / Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar 9

03 Utilizzo del telecomando 10

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) 10

Come utilizzare il telecomando ____ 10

Amplificatore vocale attivo (Active Voice Amplifier (AVA)) 14

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) 14

Specifiche di uscita per diverse modalità di effetti sonori ____ 15

Regolazione del volume della Soundbar con il telecomando della TV 16

04 Connessione della Soundbar 17

Collegamento della corrente elettrica 17

Collegamento del kit posteriore wireless Samsung e del subwoofer alla Soundbar 17

05 Collegamento a un TV 18

Connessione di una TV che supporta HDMI ARC (Audio Return Channel) ____ 18

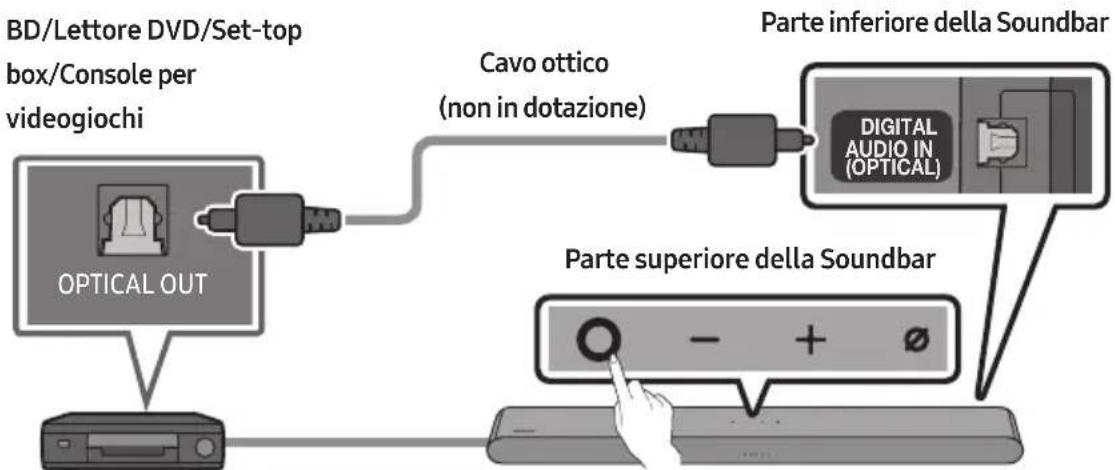

Connessione tramite cavo ottico 20

Connessione tramite Bluetooth 21

Connessione tramite Wi-Fi 23

Collegamento a un tv che supporta Dolby Atmos® 24

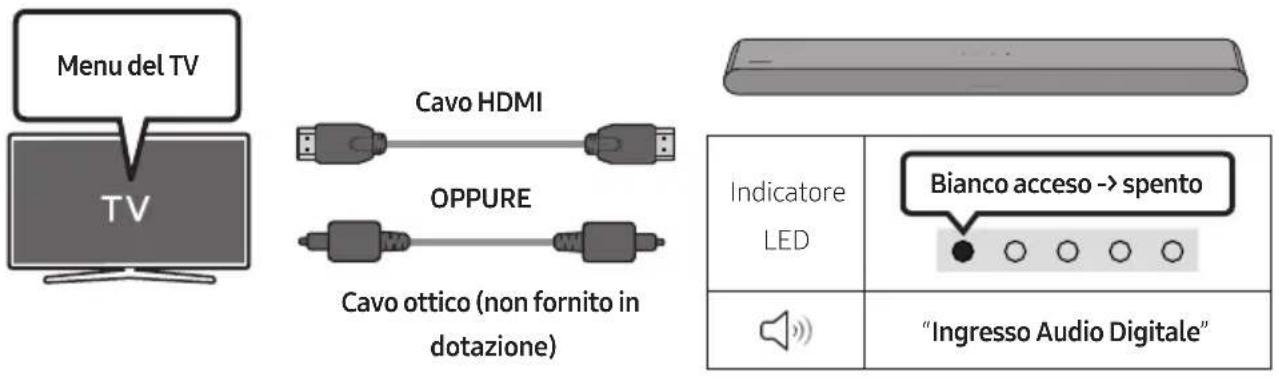

Utilizzo della funzione Q-Symphony 26

Utilizzo di Suono SpaceFit 27

06 Connessione di un dispositivo esterno 28

Connessione tramite cavo ottico 28

07 Connessione di un dispositivo mobile 29

Metodo 1. Connessione tramite Bluetooth ____ 29

Metodo 2. Connessione tramite Wi-Fi (rete wireless) ____ 32

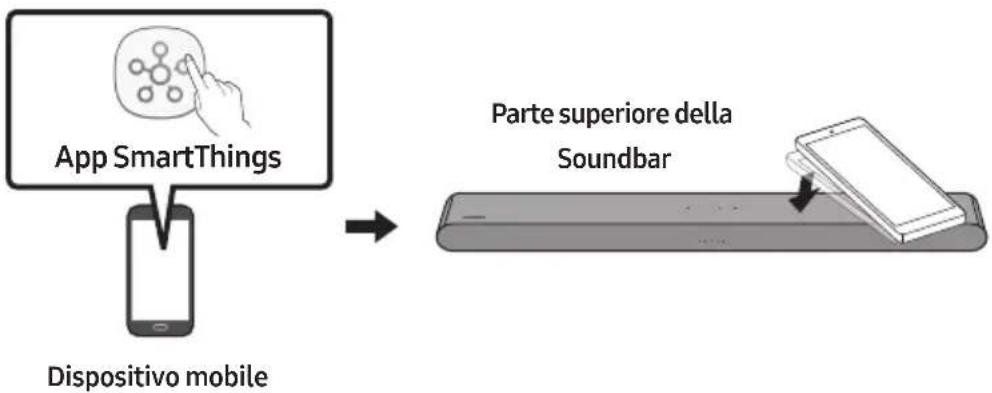

Utilizzo di Tap Sound ____ 33

08 Connessione tramite Apple AirPlay 2 34

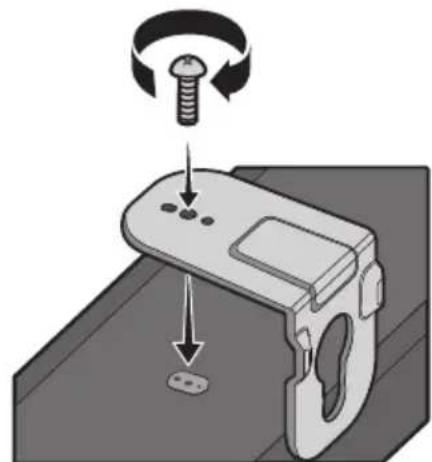

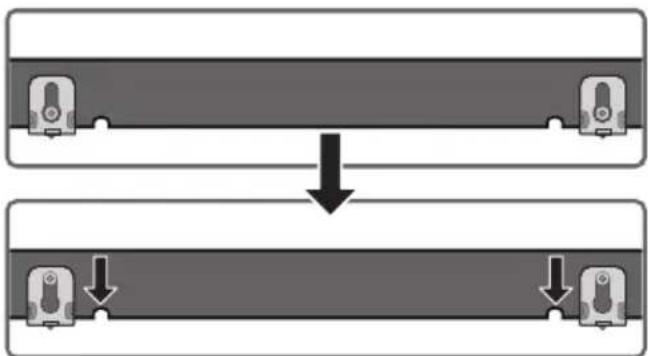

09 Installazione del supporto per montaggio a parete 35

Precauzioni per l'installazione ____ 35

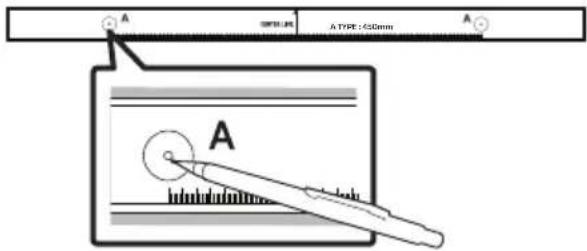

Componenti del supporto per montaggio a parete ____ 35

10 Installazione della Soundbar davanti alla TV 37

11 Aggiornamento del software 38

Aggiornamento automatico 38

Aggiornamento USB ____ 38

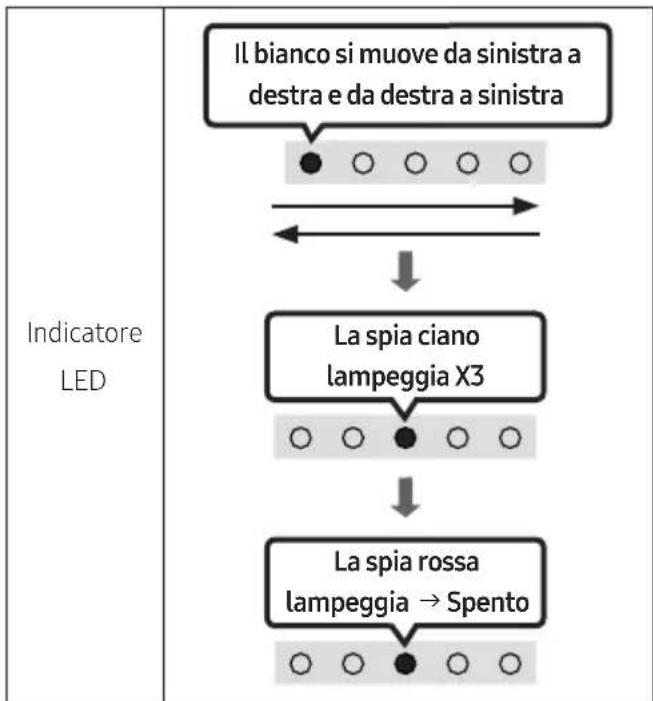

Ripristino 39

12 Risoluzione dei problemi 40

13 Licenza 42

14 Avviso di licenza open source 43

15 Nota importante sul servizio 43

16 Specifiche e guida 44

Specifiche 44

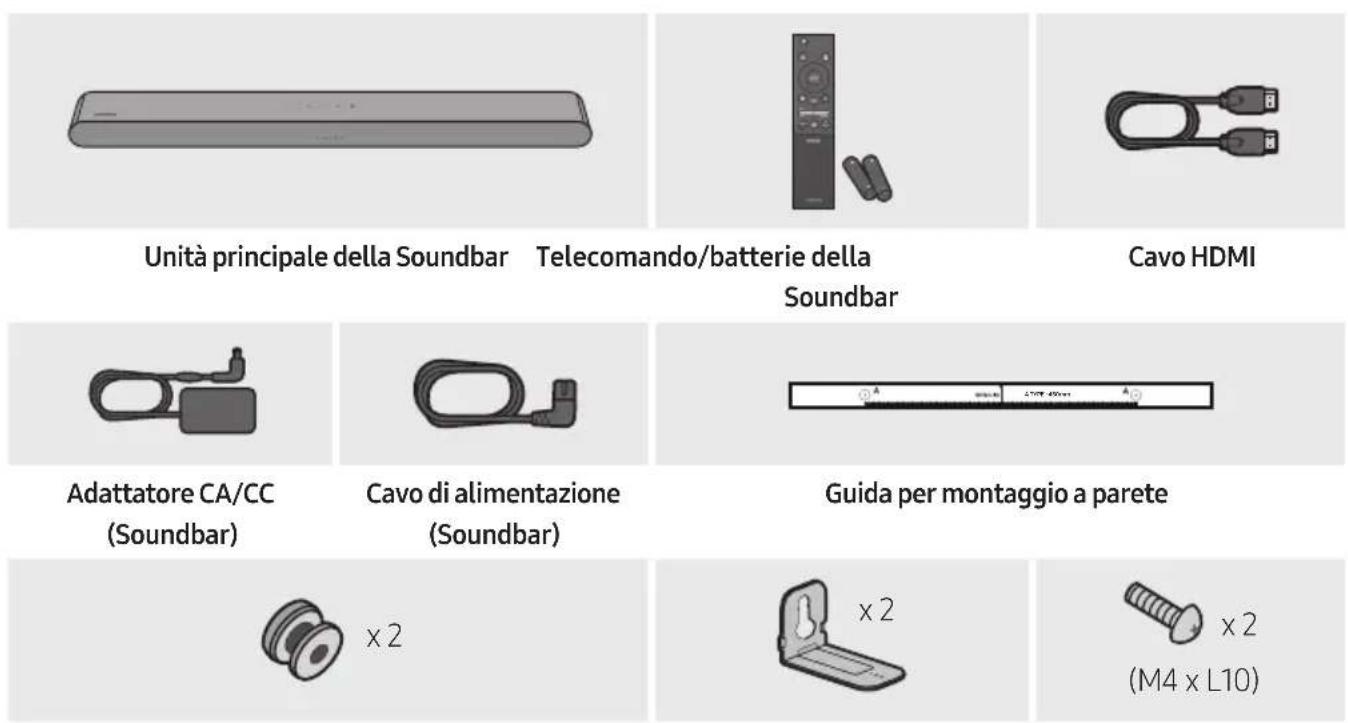

01 VERIFICA DEI COMPONENTI

Rondella di fissaggio
Supporto per montaggio a
Vite
parete

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro Assistenza Samsung o l'Assistenza clienti Samsung.
  • Per ulteriori informazioni sul montaggio a parete, andare a pagina 35.
• Le caratteristiche di progettazione, le specifiche e la schermata dell'app sono soggette a modifiche senza preavviso.
• L'aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.

02 PANORAMICA DEL PRODOTTO

Pannello anteriore / Pannello superiore della Soundbar

1	Indicatore LED	L'indicatore LED lampeggia, si illumina o cambia colore a seconda dello stato o della modalità corrente della Soundbar. Come descritto di seguito, il colore dell'indicatore LED e il numero di spie indicano la modalità attiva.
		LED bianco	LED bianco	LED multicolore	[22K2]LED bianco	LED bianco
		Il LED multicolore cambia in Bianco, Ciano, Verde, Rosso e Blu a seconda dello stato o della modalità.
2	Tasto multifunzione	In modalità standby, premere il tasto (Multifunzione) per accendere la Soundbar.Premere il tasto (Multifunzione) per cambiare modalità. Ogni volta che si cambia modalità, il LED si accende in bianco e poi si spegne.
		Indicatore LED	Bianco acceso -> spento	Bianco acceso -> spento	Bianco acceso -> spento
			"Ingresso Audio Digitale"oppure "TV ARC"	"Wi-Fi" "Bluetooth"
3	Tasto volume	Premere il tasto (Volume) per regolare il volume.

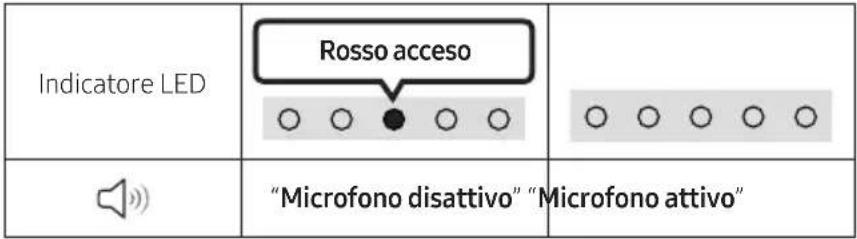

4	Tasto microfono acceso/spento	Premere il tasto (Accensione/Spegnimento microfono) per accendere o spegnere il microfono. Quando il microfono è spento, l'indicatore LED si accende in rosso.

• Quando si inserisce il cavo CA, il tasto di accensione riprenderà a funzione entro 4 - 6 secondi.
• Quando si accende questa unità, il suono verrà riprodotto dopo un ritardo di 4 - 5 secondi.
• Se il suono proviene sia dalla TV sia dalla Soundbar, accedere al menu Impostazioni per l'audio della TV e impostare il diffusore TV su Altoparlante esterno.
• È possibile attivare e disattivare il feedback audio utilizzando l'app SmartThings. Per informazioni sull'utilizzo dell'app SmartThings, consultare "Metodo 2. Connessione tramite Wi-Fi (rete wireless)".

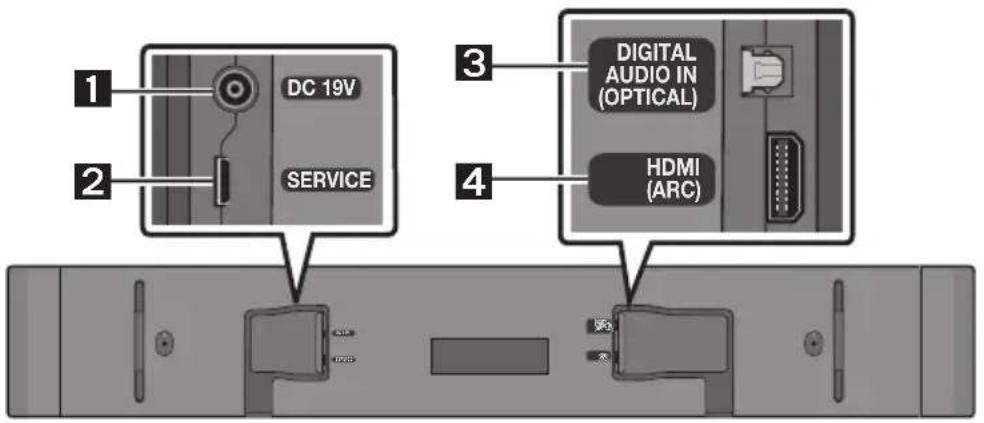

Pannello inferiore della Soundbar

1	DC 19V (Ingresso alimentazione)Collegare l'adattatore CA/CC. (Andare a pagina 17)

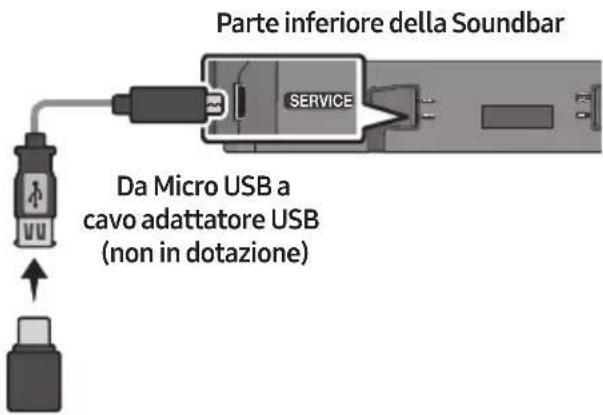

2	SERVICECollegare un dispositivo di archiviazione USB per aggiornare il software del prodotto.
3	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita (ottica) digitale di un dispositivo esterno. (Andare a pagina 28)
4	HDMI (ARC)Collegare al jack HDMI (ARC) di una TV. (Andare a pagina 18)

• Per scollegare il cavo di alimentazione dell'adattatore CA/CC da una presa a parete, tirarlo afferrandolo per la spina. Non tirare afferrando il cavo.
• Non collegare questa unità o altri componenti a una presa CA finché non sono stati completati tutti i collegamenti tra i componenti.

03 UTILIZZO DEL TELECOMANDO

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

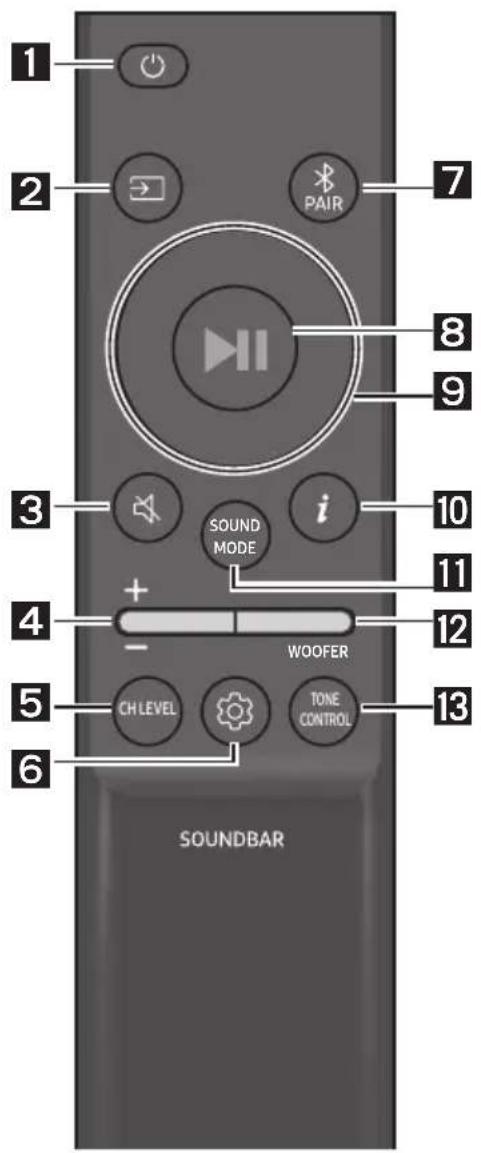

Come utilizzare il telecomando

1

Alimentazione

Consente di accendere e spegnere la Soundbar.

• Funzione Auto Power Down

L'unità si spegne automaticamente nelle situazioni seguenti:

- Nella modalità "Ingresso Audio Digitale" oppure "TV ARC" / "Wi-Fi" / "Bluetooth" se l'assenza del segnale audio si prolunga per 18 minuti.

2

→ (Sorgente)

Premere per selezionare una sorgente connessa alla Soundbar.

È possibile attivare o disattivare il Feedback audio. Tenere premuto il tasto → (Sorgente) sul telecomando per 5 secondi mentre la Soundbar è disattivata (modalità Standby).

[0005]	(HD3C) (Silenzioso)Premere il tasto(Silenzioso)per disattivare l'audio.Premerlo nuovamente per riattivare l'audio.
	IndicatoreLED
[024T]	VolumePremere il tasto su o giù per regolare il volume.
	IndicatoreLED	La spia bianca si sposta adestra X1Volume su	La spia bianca si sposta asinistra X1Volume giù
	CH LEVELPremendo il pulsante è possibile regolare il volume di ciascun altoparlante.
	IndicatoreLED	La spia bianca lampeggia X1○○●○○
		“Livello centrale” → “Livello laterale”
	- Se vengono connessi gli altoparlanti posteriori (venduti separatamente), l'impostazione "Livello posteriore"è supportata. Per regolare il volume del "Livello posteriore" tra -6 e +6, utilizzare i pulsanti Su/Giù.

(Silenzioso)

Volume

IndicatoreLED

Volume su

Volume giù

CH LEVEL

IndicatoreLED	La spia bianca lampeggia X1○ ○ ● ○ ○
	“Livello centrale” → “Livello laterale”

6

(Controllo audio)

Premendo il pulsante è possibile impostare la funzione audio. L'opzione desiderata può essere regolata usando i tasti Su/Giù. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco.

IndicatoreLED
	“Suono SpaceFit” → “Amplificatore vocale attivo” → “Miglioramento della voce” → “Modalità Notte” → “Sincronizza” → “Altoparlante virtuale”

• Tenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare il suono per ogni banda di frequenza. È possibile selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz usando i tasti Sinistra/Destra e ogni valore può essere regolato su un'impostazione compresa tra -6 - +6 usando i tasti Su/Giù. (Accertarsi che il modo Audio sia impostata su "Standard".)
• "Miglioramento della voce" semplifica l'ascolto dei dialoghi parlati nei film e in TV.
• "Modalità Notte" è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.
• Se il video della TV e l'audio della Soundbar non sono sincronizzati, selezionare "Sincronizza" in Controllo audio, quindi impostare il ritardo dell'audio tra 0\~300 millisecondi usando i tasti Su/Giù.
• La funzione "Sincronizza" è supportata solo per alcune funzioni.
• La funzione "Altoparlante virtuale" può essere impostata su Attivo/Disattivo utilizzando i pulsanti Su/Giù.

7

Bluetooth PAIR

Consente di attivare la modalità associazione Bluetooth della Soundbar.

Quando si preme il tasto, il display LED cambia come illustrato di seguito.

- Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.

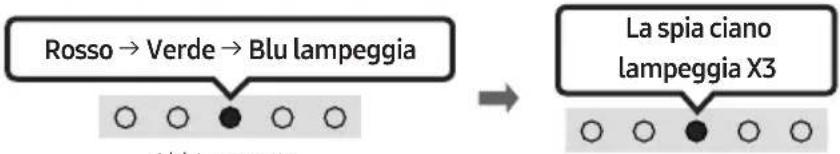

Indicatore LED	Rosso → Verde → Blu lampeggiaAbbinamento → La spia ciano lampeggia X3La connessione è completata
	"Pronto per la connessione tramite Bluetooth."

8

(Riproduci/Pausa)

È possibile riprodurre o mettere in pausa la musica premendo il tasto.

9	Su/Giù/Sinistra/DestraPremere Su/Giù/Sinistra/Destrasul tasto per selezionare o impostare funzioni.Salta branoPremere il tasto Destraper selezionare il file musicale successivo. Premere il tasto Sinistraper selezionare il file musicale precedente.ID SETTenere premuto il tasto Super 5 secondi per completare l'ID SET(quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).
10	i(Info)Premere il pulsante per visualizzare le informazioni sulla funzione in uso. (Andare a pagina 7.) Quando è collegato a Dolby Atmos®, l'indicatore LED lampeggia 3 volte nel colore azzurro.
11	SOUND MODEPremendo il tasto, è possibile selezionare la modalità audio desiderata. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco.
	IndicatoreLED
		"Suono adattivo" → "DTS Virtual:X" → "Musica" → "Giochi" → "Standard"
	• Suono adattivoAnalizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.• DTS Virtual:XAudio 3D immersivo da qualsiasi contenuto.• MusicaOffre un suono più naturale e riempitivo per i contenuti musicali.• GiochiFornisce un suono stereoscopico che permette di immergersi nell'azione mentre si gioca.• StandardEmette il suono originale.
12	LIVELLO WOOFER (BASSO)Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predefinito), premere il tasto.

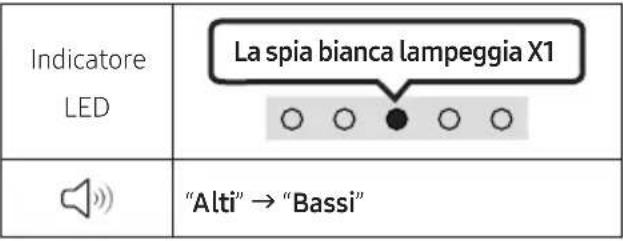

13	TONE CONTROLPremendo il pulsante è possibile regolare il volume degli alti o dei bassi. L'opzione desiderata può essere regolata usando i tasti Su/Giù. (Questa funzione è disponibile in tutte le modalità audio tranne nella modalità "Standard".

Amplificatore vocale attivo (Active Voice Amplifier (AVA))

• Analizza i rumori esterni in tempo reale mentre la soundbar è attiva per garantire la nitidezza dell'audio vocale.
• Durante l'analisi non viene salvato nessun dato.

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Acceso/Spento Telecomando della TV (Standby)	page 16
Su ID SET page 13
(Controllo audio)	EQ 7 bande page 12
(Sorgente)	Feedback audio Acceso/Spento (Standby)	page 10

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso		Uscita
		Solo con subwoofer	Con subwoofer e kit di diffusori posteriori wireless
Suono adattivo	2.0 canali 5.1 canali	7.1 canali
	5.1 canali 5.1 canali	7.1 canali
	Dolby Atmos® 5.1 canali	7.1 canali
DTS Virtual:X	2.0 canali 5.1 canali	7.1 canali
	5.1 canali 5.1 canali	7.1 canali
	Dolby Atmos® 5.1 canali	7.1 canali
Musica	2.0 canali 5.1 canali	7.1 canali
	5.1 canali 5.1 canali	7.1 canali
	Dolby Atmos® 5.1 canali	7.1 canali
Giochi	2.0 canali 5.1 canali	7.1 canali
	5.1 canali 5.1 canali	7.1 canali
	Dolby Atmos® 5.1 canali	7.1 canali
Standard	2.0 canali 2.1 canali	2.1 canali
	5.1 canali 5.1 canali	5.1canali
	Dolby Atmos® 5.1 canali	7.1 canali

• Il kit diffusori posteriori wireless Samsung e il subwoofer possono essere acquistati separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore presso il quale si è acquistata la Soundbar.
• Quando la sorgente di ingresso è Dolby Atmos®, tramite la configurazione del solo Subwoofer è disponibile l'audio a 5.1 canali, mentre con la configurazione del Subwoofer e del Kit altoparlante posteriore wireless è disponibile l'audio a 7.1 canali.

Regolazione del volume della Soundbar con il telecomando della TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlante esterno.

• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Spegnere la Soundbar.

• Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine:

"Off-TV Remote" (modalità predefinita), "Samsung-TV Remote", "All-TV Remote".

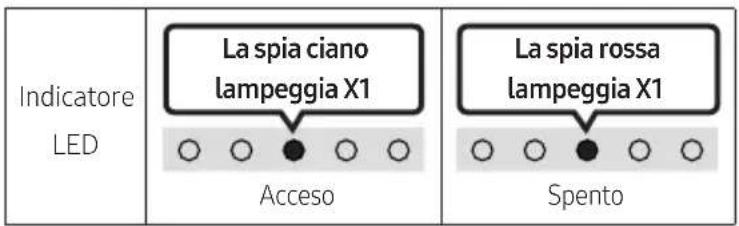

Lo stato dell'indicatore LED cambia a ogni cambio di modalità, come mostrato di seguito.

Tasto del telecomando	Indicatore LED Stato
	“Off-TV Remote”(modalità predefinita)	Disabilita il telecomando della TV.
	“Samsung-TV Remote”	Abilita il telecomando IR di una TV Samsung.
	“All-TV Remote”	Abilita il telecomando IR di una TV di terze parti.

04 CONNESSIONE DELLA SOUNDBAR

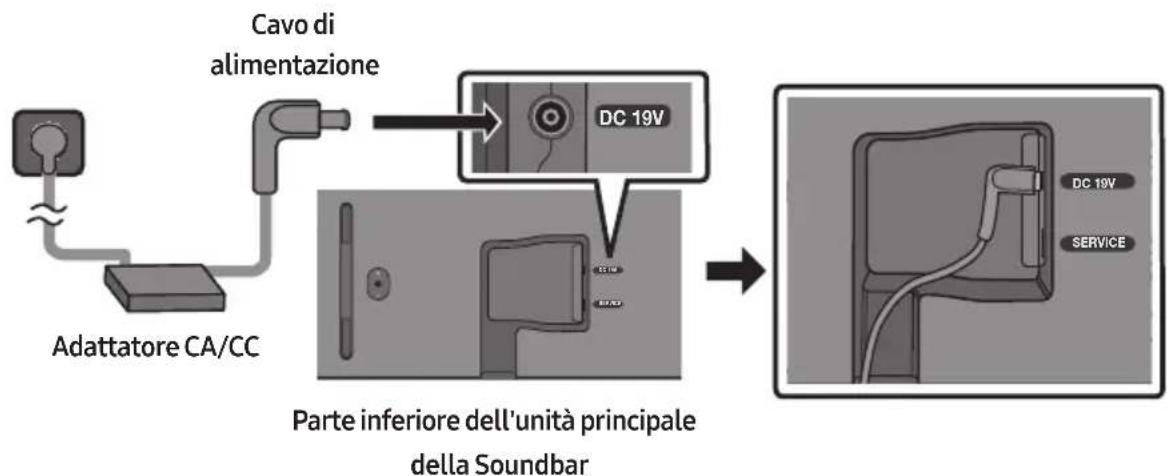

Collegamento della corrente elettrica

Utilizzare nel seguente ordine i componenti di alimentazione per collegare la Soundbar a una presa elettrica:

• Per ulteriori informazioni sui requisiti dell'alimentazione e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
• Collegare innanzitutto il cavo di alimentazione all'adattatore CA/CC. Collegare l'adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.
• Collegare il cavo di alimentazione a una presa a muro.

NOTE

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar s accende automaticamente.
• Assicurarsi di appoggiare l'adattatore CA/CC in piano su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Collegamento del kit posteriore wireless Samsung e del subwoofer alla Soundbar

Ascolta un vero audio surround wireless collegando il kit altoparlanti posteriori wireless (SWA-9100S o SWA-9200S, venduto separatamente) e subwoofer wireless (SWA-W510, venduto separatamente) alla soundbar.

Per informazioni dettagliate sulle connessioni, consulta il manuale del kit altoparlanti posteriori wireless Samsung e del subwoofer wireless.

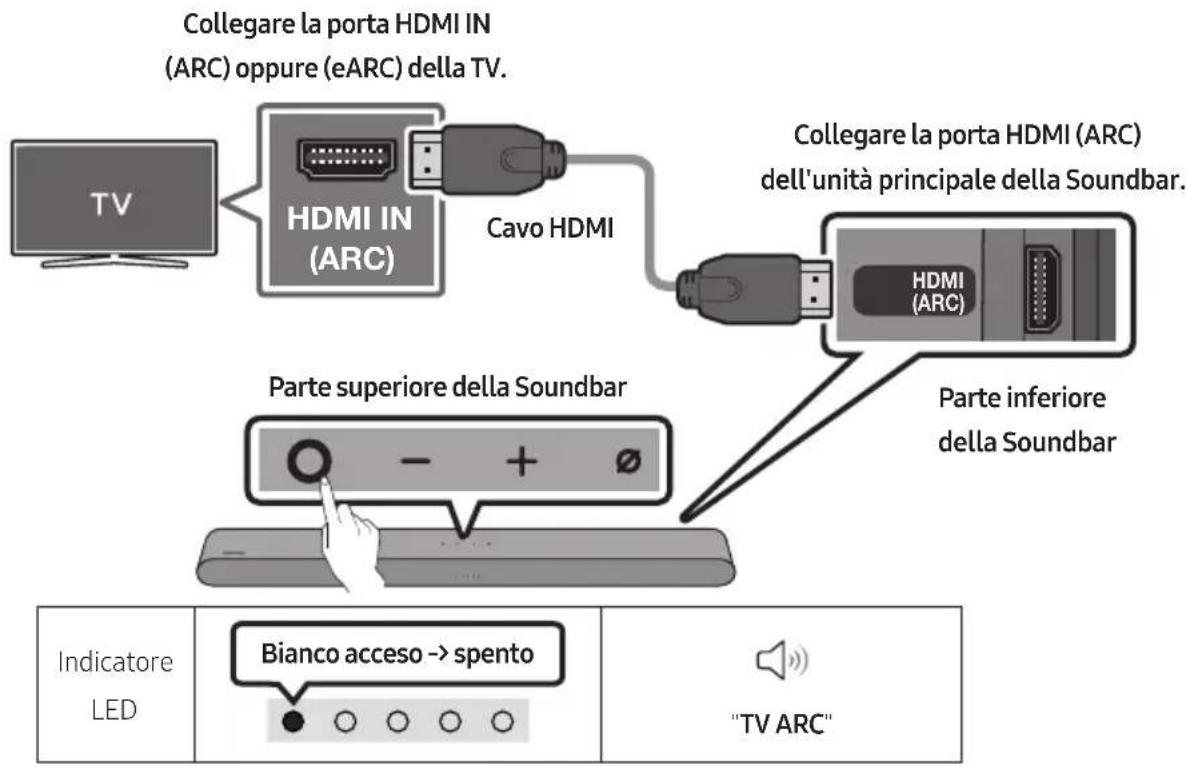

Connessione di una TV che supporta HDMI ARC (Audio Return Channel)

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzare un cavo High-Speed HDMI Cable with Ethernet.

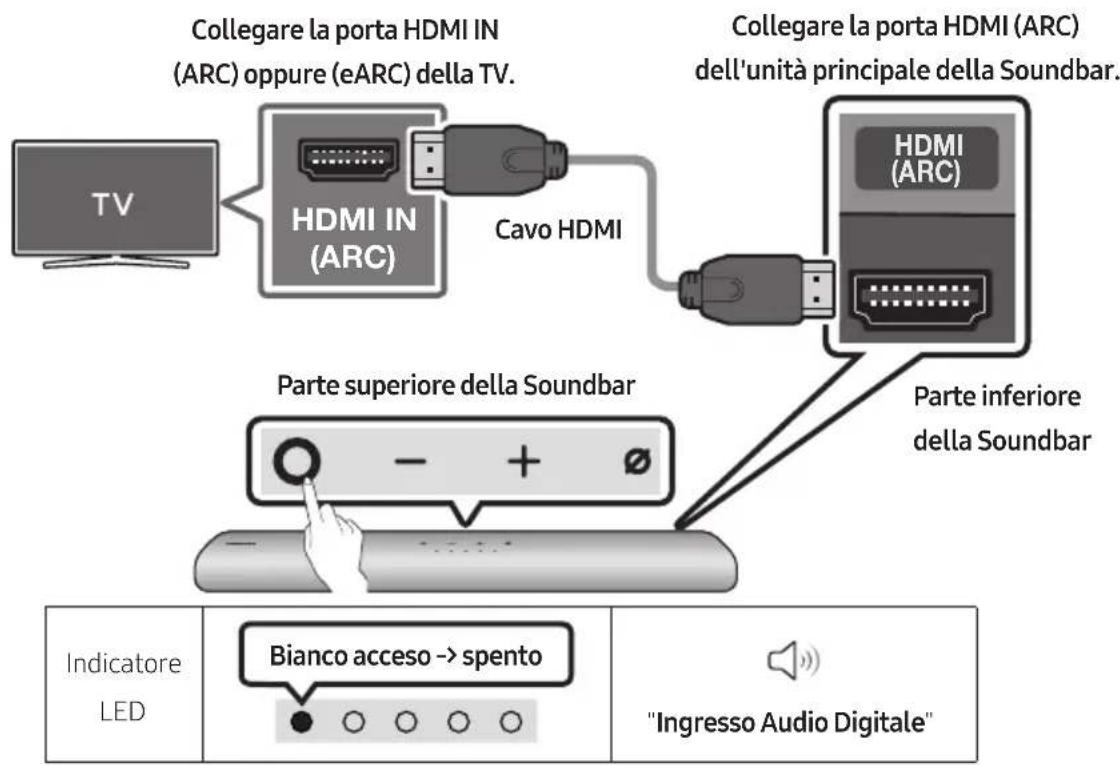

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. L'audio della TV viene diffuso dalla Soundbar.

- Quando l'audio della TV non viene diffuso, premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente) sul telecomando per selezionare la modalità "Ingresso Audio Digitale".

• Se non viene emesso alcun suono, controllare di nuovo il collegamento del cavo HDMI.
• Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar.

NOTE

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.
• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
• Quando l'audio di una stazione è codificato in Dolby Digital e "Formato audio dell'uscita digitale" sulla TV è impostato su PCM, è consigliabile modificare l'impostazione in Dolby Digital. Dopo aver modificato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)

Connessione tramite cavo ottico

Lista di controllo pre-connessione

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

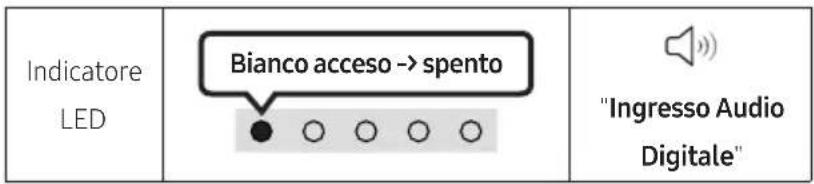

IndicatoreLED

"Ingresso AudioDigitale"

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. Premere il tasto Ⓐ (Multifunzione) nella parte superiore della Soundbar o il tasto ➔ (Sorgente) sul telecomando, quindi selezionare la modalità "Ingresso Audio Digitale". Viene emesso l'annuncio, "Ingresso Audio Digitale".
4. L'audio della TV viene diffuso dalla Soundbar.

Connessione tramite Bluetooth

Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.
• È possibile connettere una TV Samsung che supporta il Bluetooth. Verificare le specifiche della TV.

La connessione iniziale

1.

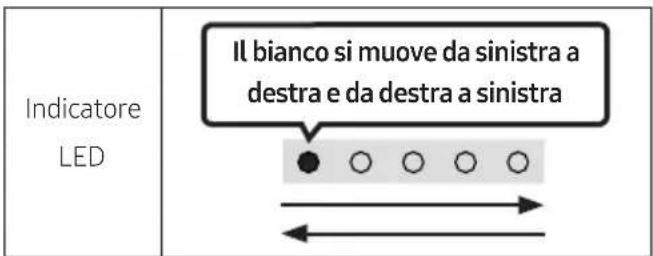

Pulsante di associazioneBluetooth	Indicatore LED
OPPUREIn modalità "Bluetooth"	Abbinamento La connessione è completataFinché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
	"Pronto per la connessione tramite Bluetooth."

1. Selezionare la modalità Bluetooth sulla TV Samsung.

(Esempio: Pagina iniziale (n) → Menu → Impostazioni (♂) → Tutte le impostazioni (♂) → Suono → Uscita audio → Elenco altoparlanti Bluetooth → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Selezionare "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B" dall'elenco sullo schermo della TV.

Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con

"Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

1. L'audio della TV Samsung viene ora emesso dalla Soundbar.

- Se è presente un log di connessione tra la Soundbar e la TV Samsung, la Soundbar viene connessa automaticamente cambiando la modalità in "Bluetooth".

Se il dispositivo non si connette

• Se sull'elenco dei diffusori della TV Samsung è già presente una Soundbar, (ad esempio [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), eliminarla.
• Ripetere i passaggi da 1 a 3.

Disconnessione della Soundbar dalla TV Samsung

Premere il tasto Ⓐ (Multifunzione) nella parte superiore della Soundbar o il tasto ➞ (Sorgente) sul telecomando per selezionare una modalità diversa da "Bluetooth".

- La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
  – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

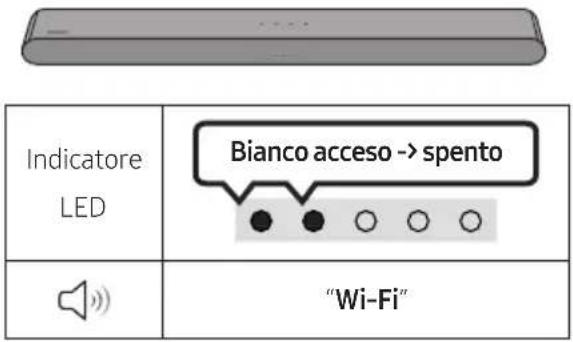

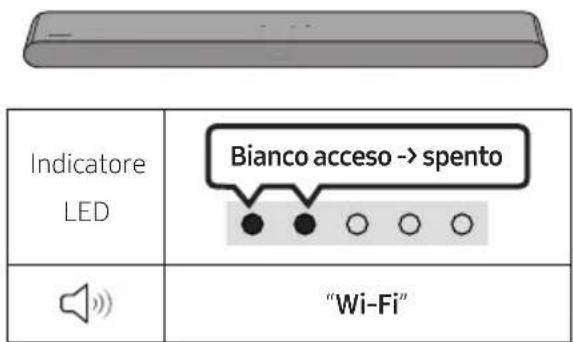

Connessione tramite Wi-Fi

Lista di controllo pre-connessione

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.
• Verificare che il router wireless (Wi-Fi) sia acceso e che la TV sia collegata al router.
• La TV e la Soundbar devono essere collegate alla stessa rete wireless (Wi-Fi).
• Se il router wireless (Wi-Fi) utilizza un canale DFS, non è possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.
• Poiché i menu possono variare in base all'anno di produzione, fare riferimento al manuale della TV.

• Per connettere il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere la pagina 32 per dettagli su come stabilire una connessione Wi-Fi.

• Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 32, "Metodo 2. Connessione tramite Wi-Fi (rete wireless)".

• Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

• TV Samsung commercializzate a partire dal 2017

Pagina iniziale (☐) → Menu → Impostazioni (☒) → Tutte le impostazioni (☒) → Suono → Uscita audio → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Collegamento a un tv che supporta Dolby Atmos®

Lista di controllo pre-connessione

• Dolby Atmos® è supportato nella modalità "TV ARC" o "Wi-Fi".
• Assicurarsi che il contenuto supporti Dolby Atmos®.

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. L'audio della TV viene diffuso dalla Soundbar.

1. Collegare la Soundbar e il TV alla stessa rete wireless (Wi-Fi).
2. Per l'uscita audio del TV, selezionare Soundbar.
3. L'audio della TV viene diffuso dalla Soundbar.

NOTE

• Configurazione di Dolby Atmos® su un player BD o su altri dispositivi collegati al TV.
  Aprire le opzioni uscita audio sul menu impostazioni del lettore BD o altro dispositivo e assicurarsi che l'opzione "Nessuna codifica" sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).
• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

Utilizzo della funzione Q-Symphony

Per la funzione Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi e ottenere un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu "TV+Soundbar" sotto il menu Uscita audio del TV. Selezionare il menu corrispondente.

- Esempio di menu del TV: TV + [AV] nome serie Soundbar (HDMI)

- Esempio di menu del TV: TV + [AV] nome serie Soundbar (Wi-Fi)

NOTE

• Può funzionare secondo il codec supportato dal TV.
• Questa funzione è supportata solo quando il cavo HDMI, il cavo ottico (non fornito in dotazione) o il Wi-Fi è collegato.
• Il messaggio visualizzato potrebbe variare a seconda del modello di TV.
  • Assicurarsi che la TV e la Soundbar siano collegate allo stesso router wireless/alla stessa frequenza.
• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

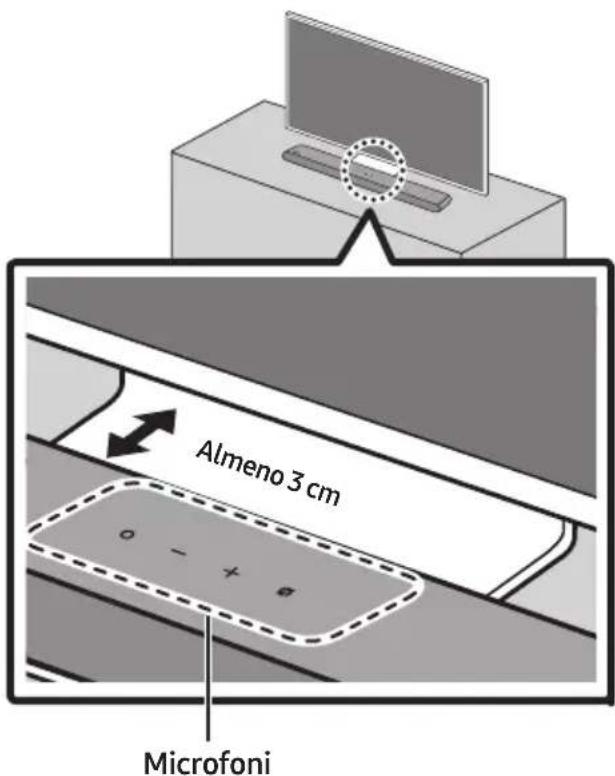

Utilizzo di Suono SpaceFit

Per qualità audio migliorata tramite l'analisi degli spazi di ascolto.

Metodo 1. Collegamento tramite la Soundbar

Per abilitare questa funzione, attivare la modalità Suono SpaceFit con il telecomando della Soundbar.

( ⚙️ (Controllo audio) → "Suono SpaceFit disattivo" → ▲ ( Su ) → "Suono SpaceFit attivo")

- Disponibile in tutte le modalità audio.

Metodo 2. Collegamento tramite il TV

Per abilitare questa funzione, attivare la modalità Suono adattivo+ nel menu del TV Samsung.

(Pagina iniziale (✉) → Menu → Impostazioni (✉) → Tutte le impostazioni (✉) → Generali → Impostazioni modalità intelligente → Suono adattivo+)

- La modalità audio della Soundbar verrà impostata automaticamente su Suono adattivo+ se si abilita la modalità Suono adattivo+ sul TV.

NOTA

- Questa funzione è disponibile quando la Soundbar è collegata a modelli di TV Samsung specifici.

06 CONNESSIONE DI UN DISPOSITIVO ESTERNO

Connessione tramite cavo ottico

1. Con il dispositivo esterno e la Soundbar spenti, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL su dispositivo esterno con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e il dispositivo esterno.
3. Premere il tasto Ⓐ (Multifunzione) nella parte superiore della Soundbar o il tasto ➞ (Sorgente) sul telecomando, quindi selezionare la modalità "Ingresso Audio Digitale". Viene emesso l'annuncio, "Ingresso Audio Digitale".
4. L'audio del dispositivo esterno viene diffuso dalla Soundbar.

07 CONNESSIONE DI UN DISPOSITIVO MOBILE

Metodo 1. Connessione tramite Bluetooth

Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

- Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

La connessione iniziale

- Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

1.

Pulsante di associazione Bluetooth	Indicatore LED
OPPURE In modalità "Bluetooth"	Rosso → Verde → Blu lampeggia Abbinamento → La spia ciano lampeggia X3 La connessione è completata • Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
	"Pronto per la connessione tramite Bluetooth."

1. Sul dispositivo selezionare "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B" dall'elenco che viene visualizzato.
2. Riprodurre i file musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

Se il dispositivo non si collega

• Se nell'elenco dei diffusori sul dispositivo mobile è già presente una Soundbar, (ad esempio "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B"), eliminarla.
• Ripetere i passaggi 1 e 2.

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
  – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

• La Soundbar supporta i dati SBC (44,1 kHz, 48 kHz).
• Collegarla esclusivamente a un dispositivo Bluetooth che supporta la funzione A2DP (AV).
• Non è possibile collegare la Soundbar a un dispositivo Bluetooth che supporta solo la funzione HF (vivavoce).
• Quando si collega la Soundbar a un dispositivo Bluetooth, avvicinarli il più possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, minore sarà la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.
• Il collegamento Bluetooth potrebbe non funzionare come previsto nelle aree con scarsa ricezione.

• Un dispositivo Bluetooth potrebbe generare rumori o non funzionare correttamente nelle seguenti condizioni:

• Quando il corpo viene a contatto con il ricetrasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar.

• Negli angoli o in presenza di un ostacolo nelle vicinanze, ad esempio una parete o un divisorio, dove possono verificarsi fluttuazioni elettriche.

- Se esposto a interferenze radio generate da altri prodotti operanti sulle stesse gamme di frequenza, ad esempio apparecchiature mediche, forni a microonde e dispositivi LAN wireless.

- Ostacoli come porte e pareti potrebbero influire sulla qualità audio anche quando i dispositivi rientrano nel range di copertura.

• Si noti che la Soundbar non può essere associata ad altri dispositivi Bluetooth quando è in uso l'opzione Bluetooth.
• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

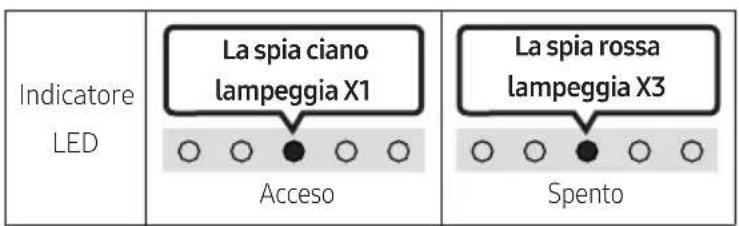

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.

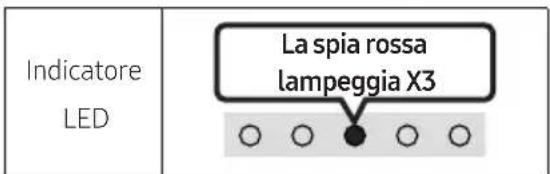

- Se la Soundbar è scollegata dal dispositivo Bluetooth, l'indicatore LED multicolore della Soundbar lampeggia tre volte in "Rosso".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto 📍 (Multifunzione) nella parte superiore della Soundbar o il tasto ➞ (Sorgente) sul telecomando per selezionare una modalità diversa da "Bluetooth".

- La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

Metodo 2. Connessione tramite Wi-Fi (rete wireless)

Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell'app SmartThings.

Connessione iniziale

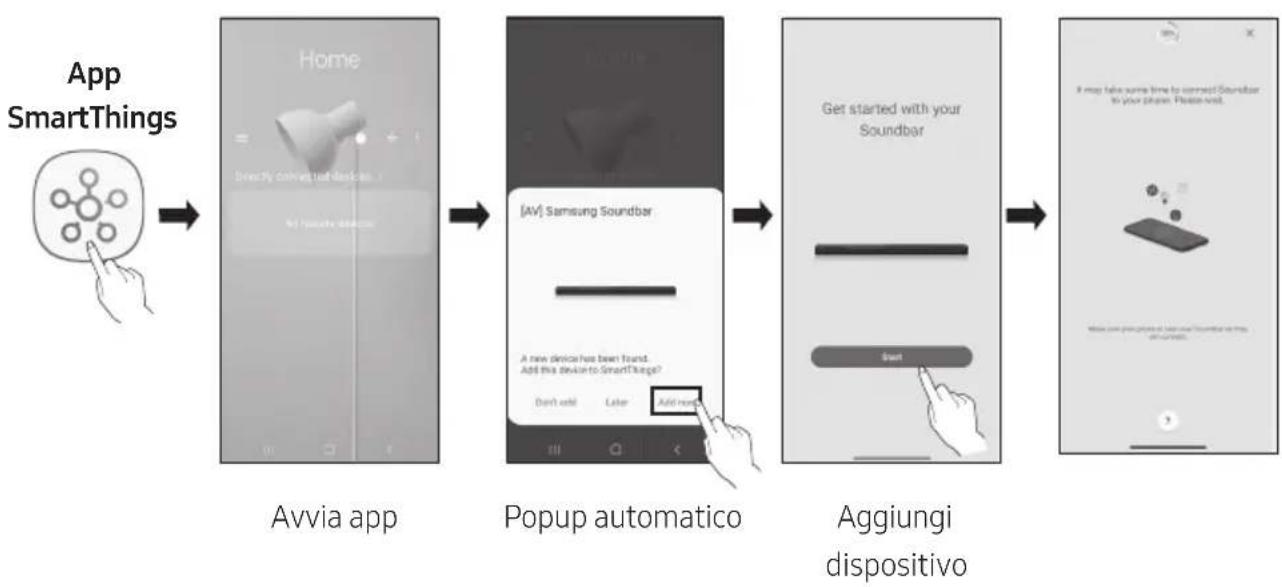

1. Installare e avviare l'app SmartThings dal dispositivo mobile (smartphone o tablet).
2. Sull'app, seguire le istruzioni per aggiungere la Soundbar.

- Su alcuni dispositivi la finestra popup automatica (la seconda schermata riportata di seguito) potrebbe non venire visualizzata.

Se la finestra pop-up non appare, premere “+” nella schermata Home. La Soundbar viene aggiunta all'app.

- L'illustrazione in basso potrebbe variare a seconda della versione dell'app.

Utilizzo di Tap Sound

Toccare la Soundbar con il dispositivo mobile per riprodurre l'audio dal dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.
• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva.

1. Attivare la funzione Tap Sound sul dispositivo mobile.

- Per dettagli sull'attivazione della funzione, vedere "Attivare la funzione Tap Sound" di seguito.

1. Toccare la Soundbar con il dispositivo mobile. Selezionare "Avvia ora" nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

2. Riprodurre l'audio dal dispositivo mobile tramite la Soundbar.

3. Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rilevando le vibrazioni che si verificano quando il dispositivo tocca la Soundbar.

4. Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può graffiarsi o danneggiarsi.
5. Si consiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.
6. Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione.

A seconda della versione dell'app, questa funzione potrebbe non essere supportata.

Attivare la funzione Tap Sound

Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.
2. Selezionare (≡→_) nella schermata dell'app SmartThings mostrata sul dispositivo mobile.
3. Impostare "Tap View, Tap Sound" su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar.

NOTE

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.
• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufficiente dalla Soundbar.

• Questa funzione potrebbe non essere disponibile in alcuni paesi.
• Questa Soundbar Samsung supporta AirPlay 2 e richiede iOS 11.4 o versioni successive.

Con AirPlay 2 è possibile riprodurre in streaming musica, podcast e altro audio dai dispositivi Apple alla Soundbar Samsung.

• Assicurarsi che la Soundbar sia accesa e connessa alla stessa rete Wi-Fi del dispositivo Apple.
• Selezionare da un'app supportata da AirPlay o dal Centro di controllo su iPhone, iPad o Mac.
• Selezionare la Soundbar dall'elenco dei dispositivi disponibili per riprodurre l'audio corrente.

09 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE

Precauzioni per l'installazione

• Installare solo su pareti verticali.
- Non installare in luoghi caratterizzati da temperature e/o umidità elevate.
- Verificare se la parete è sufficientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.
- Acquistare e utilizzare le viti e gli ancoraggi appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, fissare le viti ai montanti della parete.
- Acquistare le viti di montaggio in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar.

• Diametro: M5
  – Lunghezza: consigliati almeno 35 mm.

- Collegare i cavi dall'unità ai dispositivi esterni prima di montare la Soundbar sulla parete.

- Assicurarsi che l'unità sia spenta e scollegata dall'alimentazione prima di installarla. In caso contrario, potrebbero verificarsi scariche elettriche.

Componenti del supporto per montaggio a parete

Guida per montaggio a parete

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la Guida per montaggio a parete contro la superficie della parete.

2. La Guida per montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

1. Allineare la Linea centrale della Guida per montaggio a parete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

1. Usare una penna per contrassegnare le posizioni dei fori e rimuovere la Guida per montaggio a parete.

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di fissaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

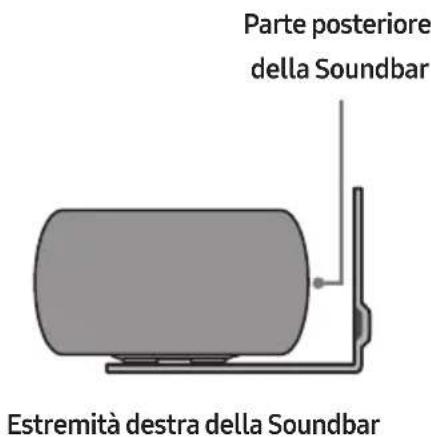

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti.

- Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sia situata dietro la parte posteriore della Soundbar.

- Il prodotto reale potrebbe apparire diverso dall'immagine in alto, a seconda del modello.

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

- Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quindi far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

10 INSTALLAZIONE DELLA SOUNDBAR DAVANTI ALLA TV

Come illustrato nell'immagine, allineare il centro della Soundbar al centro del TV.

A questo punto, posizionare la Soundbar a una distanza di almeno 3 cm dalla TV in modo da non creare interferenze con il riconoscimento vocale.

NOTE

• Assicurarsi di collocare la Soundbar su una superficie piana e solida.
- Una distanza insufficiente dal TV potrebbe causare problemi acustici e di riconoscimento vocale.

11 AGGIORNAMENTO DEL SOFTWARE

Aggiornamento automatico

Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

- Per utilizzare la funzione Auto Update (Aggiornamento automatico), la Soundbar deve essere connessa a Internet. La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l'alimentazione viene interrotta. Se l'alimentazione viene interrotta, quando viene ripristinata o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet.

Aggiornamento USB

Samsung potrebbe in futuro rendere disponibili aggiornamenti per il firmware di sistema della Soundbar.

Quando è disponibile un aggiornamento, è possibile aggiornare la Soundbar connettendo l'unità USB che contiene il firmware di aggiornamento alla porta SERVICE della Soundbar.

1. Vai a (www.samsung.com) → cerca il nome modello dall'opzione di menu assistenza clienti.

- Per ulteriori informazioni sull'aggiornamento, fare riferimento alla Guida all'aggiornamento.

1. Scaricare il file di aggiornamento (tipo USB).
2. Decomprimere il file per creare una cartella con il nome file.
3. Archiviare la cartella creata in un dispositivo USB, quindi collegarlo alla Soundbar.
4. Accendere la Soundbar. Il prodotto viene aggiornato entro 3 minuti.

• Durante l'aggiornamento, non spegnere né rimuovere il dispositivo USB.
• Se il LED giallo è attivato una volta completato l'aggiornamento del software, questo significa che è in corso un ulteriore aggiornamento. Quando questo si verifica, non spegnere l'alimentazione o rimuovere la USB.
• Se l'aggiornamento non procede, ricollegare il cavo di alimentazione della Soundbar.
• Se è installata la versione più recente, non viene eseguito alcun aggiornamento.
• A seconda del tipo di dispositivo USB, l'aggiornamento potrebbe non essere supportato.
• Se non è disponibile un file di aggiornamento

- Se il file di aggiornamento è per la stessa versione o per una versione precedente

Ripristino

Con la Soundbar accesa, premere contemporaneamente i tasti - + (Volume) sul corpo per almeno 5 secondi. Il display LED cambia come illustrato di seguito e la Soundbar viene azzerata.

ATTENZIONE

- Tutte le impostazioni della Soundbar verranno ripristinate.

Assicurarsi di eseguire questa procedura soltanto se è necessario il ripristino.

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

→ Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

→Disinserire e reinserire il cavo di alimentazione.
→Spegnere e riaccendere il dispositivo esterno e riprovare.
→In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 10.)

Il telecomando non funziona.

→Puntare il telecomando direttamente sulla Soundbar.
→Sostituire le batterie.

L'indicatore LED rosso sulla Soundbar rimane acceso.

→Il microfono è spento. Accendere il microfono. (Andare a pagina 8.)

La Soundbar non emette suoni.

→Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
→ Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
→Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( →Menu →Impostazioni ( →Tutte le impostazioni ( →Suono →Uscita audio →Seleziona Soundbar)

→Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
→Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 39.)

Se il TV non è collegato tramite HDMI (ARC).

→ Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale ARC. (Andare a pagina 18.)
→La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar.
→HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale (n)→ Menu → Impostazioni (✿)→ Tutte le impostazioni ( )✿ → Connessione → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ACCESO)

Nessun audio in ingresso quando ci si collega alla TV in modalità HDMI (ARC).

→Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Pagina iniziale ( → Menu → Impostazioni ( → Tutte le impostazioni ( → Suono → Impostazioni avanzate → Formato audio dell'uscita digitale)

La Soundbar non si connette tramite Bluetooth.

→ Quando si connette un nuovo dispositivo, passare all'associazione Bluetooth per la connessione. (Premere il tasto ✝ PAIR sul telecomando o il tasto 📄 accensione/ Spegnimento microfono) sul corpo per almeno 5 secondi.)
→la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.
→Riconnetterlo dopo aver rimosso l'elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale

(→Menu →Impostazioni ( ) Tutte le impostazioni ( →Suono →Uscita audio →Elenco altoparlanti Bluetooth)

→Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.

→ Inizializzare il prodotto e riprovare. (Andare a pagina 39.)

Il suono si interrompe se connesso tramite Bluetooth.

→Alcuni dispositivi possono causare interferenze radio se posizionati troppo vicino alla Soundbar, es. microonde, router wireless, ecc.
→Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l'interruzione dell'audio. Avvicinare il dispositivo alla Soundbar.
→Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Verificare l'ambiente di installazione e le condizioni di utilizzo.

Impossibile collegarsi alla Wi-Fi.

→Verificare se il router wireless è acceso.
→Spegnere il router, riaccenderlo, quindi riprovare.
→La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvicinare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.
→Se il router wireless è nuovo, è necessario riconfigurare le impostazioni di rete del diffusore.

La Soundbar non si accende automaticamente con il TV.

→ Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

La funzione AVA non è disponibile nei casi seguenti.

→La funzione AVA non sarà disponibile con la funzione Q-Symphony.
→La funzione AVA non sarà disponibile se il microfono è spento.

Dopo aver collegato il TV alla Soundbar, ho cambiato la modalità Soundbar. Ma non viene emesso alcun suono dal TV.

→Collegando la Soundbar a un dispositivo mobile mentre la Soundbar è collegata al TV, questa emette l'audio dal dispositivo mobile mantenendo la connessione al TV. Quindi l'audio del TV non verrà emesso da nessun dispositivo. →Scollegare il dispositivo mobile e l'audio del TV verrà nuovamente emesso dalla Soundbar.

13 LICENZA

Dolby

ATMOS

• Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su spotify.com/connect per scoprire come
• Per il software Spotify soggetto a licenze di terzi vai su: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com).

15 NOTA

IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:
  (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).
  (b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).
• L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

16 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-S60B / HW-S61B / HW-S66	B / HW-S67B
Peso 2,7 kg
Dimensioni (L x A x P) 670,0 x 62,0 x 105,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TOREPotenza di uscita nominale (30W x 2) + (30W x 2) + (30W x 2) + 20W
Formati di riproduzione supportati	Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenza max. trasmettitore Wi-Fi	100 mW a 2,4 GHz – 2,4835 GHz, 200 mW a 5,15 GHz – 5,25 GHz, 100 mW a 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenza max. trasmettitore BT	100 mW a 2,4 GHz – 2,4835 GHz

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso
• Peso e dimensioni sono approssimativi.

Precauzioni: La Soundbar si riavvierà automaticamente se accendi/spegni la Wi-Fi.

Consumo energetico complessivo in standby (W)	4,2W
Wi-FiMetodo di disattivazione porta	Premere il pulsante CH LEVEL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Wi-Fi.
BluetoothMetodo di disattivazione porta	Premere il pulsante TONE CONTROL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.

Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito.

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo:

http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello.

L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.

La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile solamente in interni.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Specifiche per la progettazione ecocompatibile degli alimentatori esterni :

www.samsung.com/global/ecodesign_component

1. Selezione o modo Bluetooth no televisor Samsung.

Effect Intrare		leşire
		Doar cu subwoofer	Cu subwoofer și kitul wireless de boxe spate
Adaptive Sound	2.0 canale 5.1 canale	7.1 canale
	5.1 canale 5.1 canale	7.1 canale
	Dolby Atmos® 5.1 canale	7.1 canale
DTS Virtual:X	2.0 canale 5.1 canale	7.1 canale
	5.1 canale 5.1 canale	7.1 canale
	Dolby Atmos® 5.1 canale	7.1 canale
Music	2.0 canale 5.1 canale	7.1 canale
	5.1 canale 5.1 canale	7.1 canale
	Dolby Atmos® 5.1 canale	7.1 canale
Game	2.0 canale 5.1 canale	7.1 canale
	5.1 canale 5.1 canale	7.1 canale
	Dolby Atmos® 5.1 canale	7.1 canale
Standard	2.0 canale 2.1 canale	2.1 canale
	5.1 canale 5.1 canale	5.1 canale
	Dolby Atmos® 5.1 canale	7.1 canale
