Caractéristiques	Détails
Type de produit	Barre de son
Puissance totale	360 W
Canaux audio	5.1 canaux
Technologie audio	DTS Virtual:X, Dolby Digital
Connectivité	HDMI, Bluetooth, Wi-Fi
Dimensions de la barre	1230 x 85 x 70 mm
Poids	3.1 kg
Utilisation	Idéale pour les films, la musique et les jeux vidéo
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de branchement
Accessoires inclus	Télécommande, câble HDMI, guide de démarrage rapide

FOIRE AUX QUESTIONS - HWS67B SAMSUNG

Comment connecter ma barre de son SAMSUNG HWS67B à ma télévision ?

Vous pouvez connecter votre barre de son à votre télévision via un câble HDMI ARC ou un câble optique. Assurez-vous que votre télévision est compatible avec HDMI ARC pour une expérience optimale.

Pourquoi ma barre de son ne s'allume-t-elle pas ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise murale et à la barre de son. Essayez de brancher un autre appareil sur la même prise pour vous assurer qu'elle fonctionne.

Comment réinitialiser ma barre de son SAMSUNG HWS67B ?

Pour réinitialiser votre barre de son, maintenez enfoncé le bouton 'Volume +' et le bouton 'Source' en même temps pendant environ 5 secondes jusqu'à ce que le message 'Reset' apparaisse sur l'écran.

La qualité du son est-elle faible, que faire ?

Assurez-vous que la barre de son est correctement positionnée et qu'elle n'est pas obstruée par des objets. Vérifiez également les réglages d'égalisation et essayez de les ajuster pour améliorer la qualité sonore.

Comment mettre à jour le firmware de ma barre de son ?

Vous pouvez mettre à jour le firmware via l'application SmartThings ou en téléchargeant la mise à jour à partir du site Web de Samsung et en utilisant une clé USB pour l'installer.

Ma barre de son ne se connecte pas au Bluetooth, que faire ?

Assurez-vous que votre appareil Bluetooth est en mode de découverte et que la barre de son est en mode de couplage. Essayez de supprimer l'appareil de la liste des appareils couplés et de le reconnecter.

Comment utiliser le mode de jeu sur ma barre de son ?

Pour activer le mode de jeu, appuyez sur le bouton 'Mode' de la télécommande jusqu'à ce que le mode de jeu soit sélectionné. Ce mode optimise le son pour les jeux vidéo.

Y a-t-il un moyen d'ajuster le niveau des basses ?

Oui, vous pouvez ajuster le niveau des basses via la télécommande en utilisant les boutons 'Basse' ou en accédant au menu des paramètres audio dans l'application SmartThings.

MODE D'EMPLOI HWS67B SAMSUNG

Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

	ATTENTION
	RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

Avertissement

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Attention

- POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

- Cet appareil doit toujours être branché à une prise terre.

- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.

- Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.

- Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

Précautions

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.
4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température.

Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

1. Les piles utilisées dans ce produit peuvent contenir des produits chimiques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION : Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

02 Vue d'ensemble du produit 7

Panneau frontal/supérieur de la Soundbar 7

Panneau inférieur de la Soundbar 9

03 Utilisation de la télécommande 10

Insertion des piles avant l'utilisation de la télécommande (Piles AAA x 2) ____ 10

Comment utiliser la télécommande ____ 10

Amplificateur vocal actif (Active Voice Amplifier (AVA)) 14

Utilisation des touches dissimulées (Touches avec plus d'une fonction) ____ 14

Spécifications de sortie pour les différents modes d'effets sonores ____ 15

Réglage du volume de la Soundbar avec une télécommande de téléviseur ____ 16

04 Connexion de la soundbar 17

Connexion de l'alimentation électrique 17

Connexion du kit d'enceintes et du caisson de basse sans fil Samsung à votre Soundbar ____ 17

05 Connexion à un téléviseur 18

Connexion à un téléviseur qui prend en charge HDMI ARC (Canal de retour audio) ____ 18

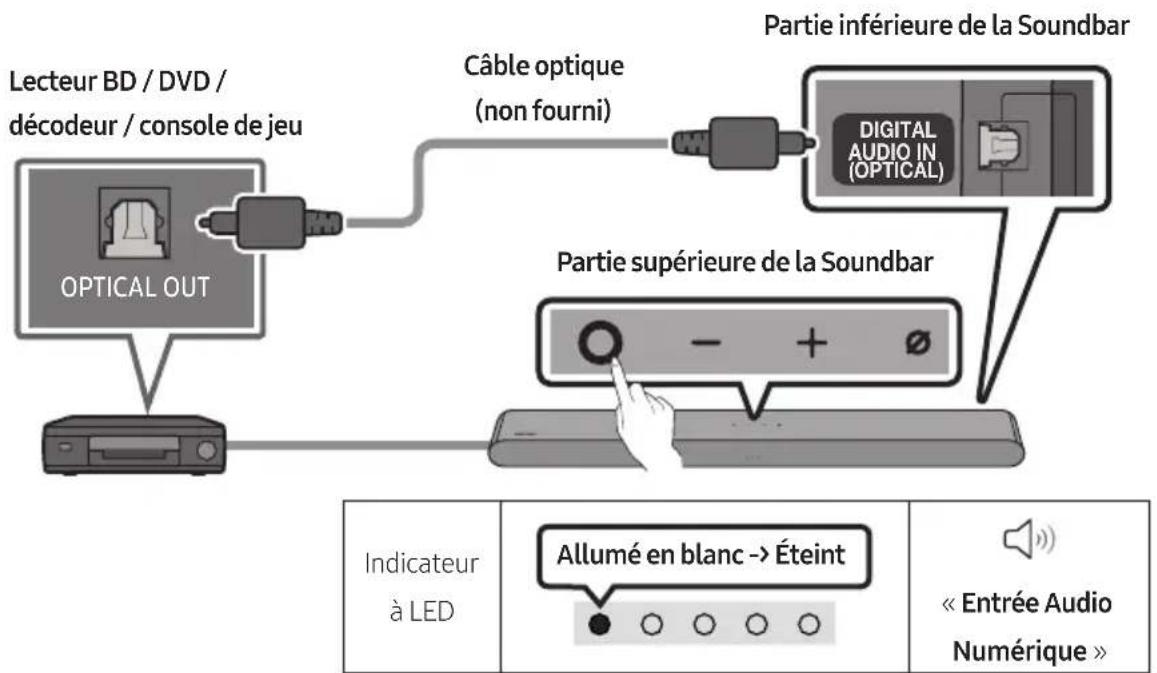

Connexion à l'aide d'un câble optique 20

Connexion via Bluetooth 21

Connexion via Wi-Fi 23

Connexion à un téléviseur compatible Dolby Atmos® 24

Utilisation de la fonction Q-Symphony 26

Utilisation de Son SpaceFit 27

Connexion à l'aide d'un câble optique ____ 28

07 Connexion d'un appareil mobile 29

Méthode 1. Connexion via Bluetooth ____ 29

Méthode 2. Connexion via Wi-Fi (Réseau sans fil) ____ 32

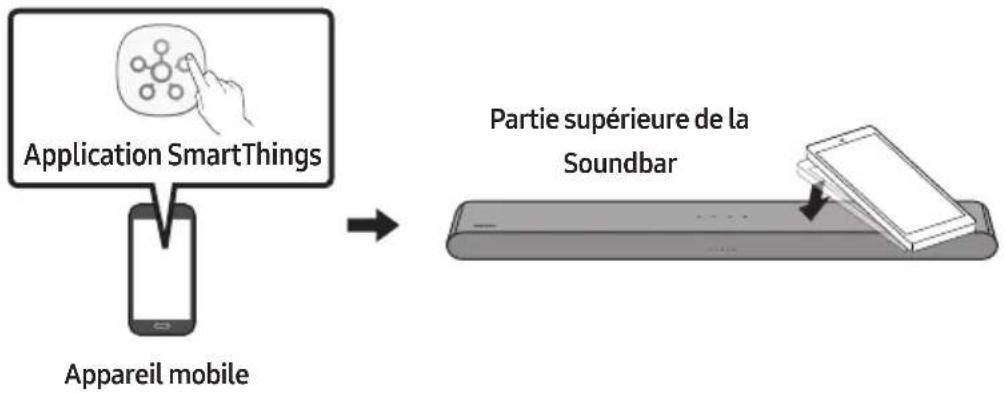

Utilisation de la fonction Tap Sound 33

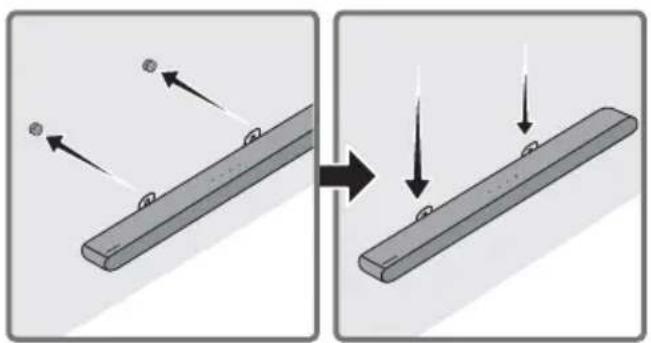

09 Installation de la fixation murale 35

Mesures de sécurité relatives à l'installation ____ 35

Composants de fixation murale ____ 35

11 Mise à jour du logiciel 38

Mise à jour automatique 38

Mise à jour par USB 38

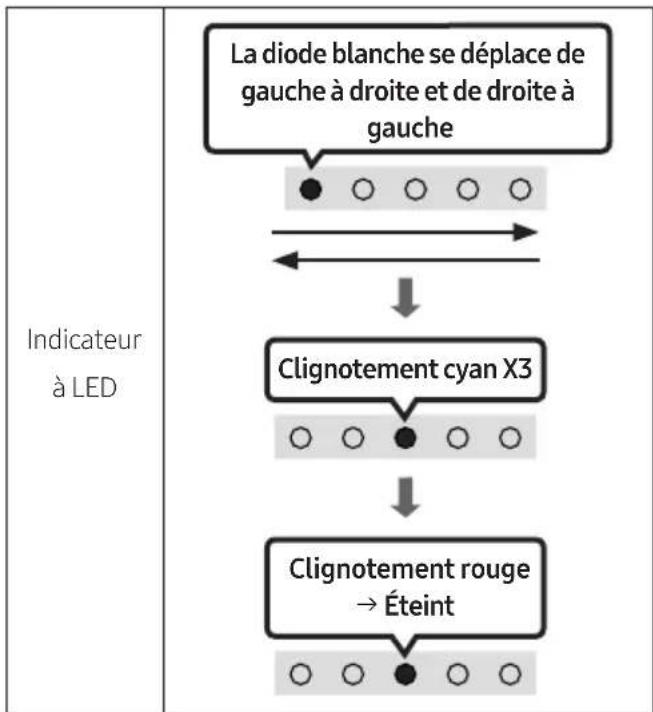

Réinitialisation 39

16 Spécifications et guide 44

Spécifications 44

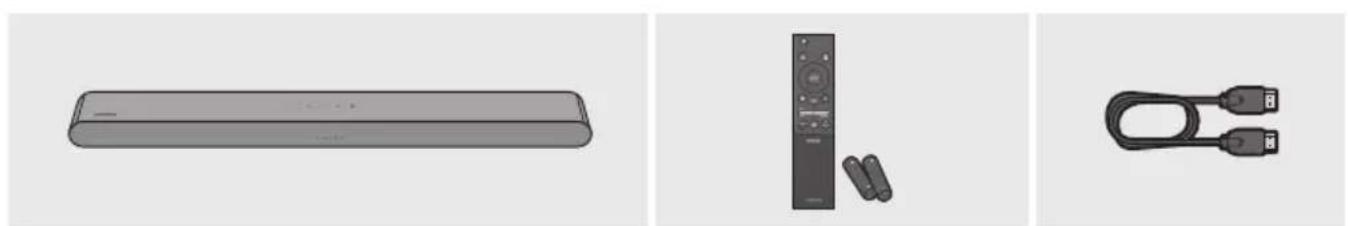

01 Vérification des composants

Unité principale Soundbar Télécommande / Câble HDMI

Piles de la Soundbar

Adaptateur CA/CC (Soundbar) Cordon d'alimentation (Soundbar)

Guide de fixation murale

Vis de fixation support de fixation murale

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : située au bas de l'unité principale Soundbar)
• Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de service SAMSUNG ou le Service client de SAMSUNG.
• Pour plus d'informations au sujet de la fixation murale, consultez la page 35.
• La conception, les spécifications et l'écran de l'application sont sujets à changement sans préavis.
• L'apparence des accessoires peut légèrement différer des illustrations ci-dessus.

Panneau frontal/supérieur de la Soundbar

1	Indicateur à LED	L'indicateur à LED clignote, s'allume ou change de couleur selon le mode actuel ou l'état de la Soundbar. La couleur de l'indicateur à LED et le nombre de voyants indiquent le mode actif tel que décrit ci-dessous.
		LED blanche	LED blanche	LED multicolore	LED blanche	LED blanche
		La LED multicolore change du Blanc, Cyan, Vert, Rouge et Bleu selon le mode ou l'état.
2	Touche Multifonction	En mode veille, appuyez sur la touche (Multifonction) pour activer la Soundbar.Appuyez sur la touche (Multifonction) pour changer le mode. À chaque changement de mode, la LED s'allume en blanc puis s'éteint.

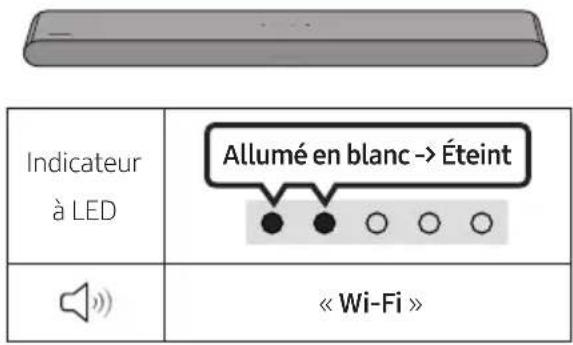

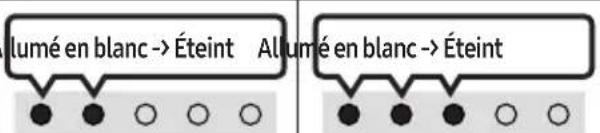

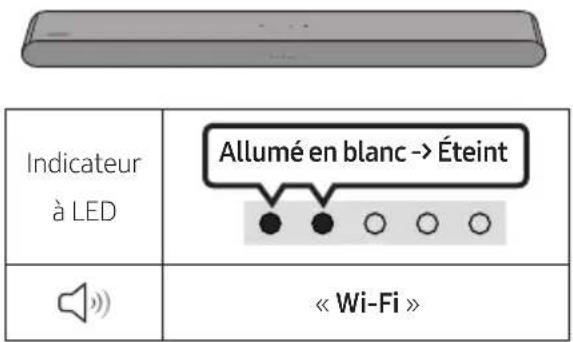

		Indicateur à LED	Allumé en blanc -> Éteint	A

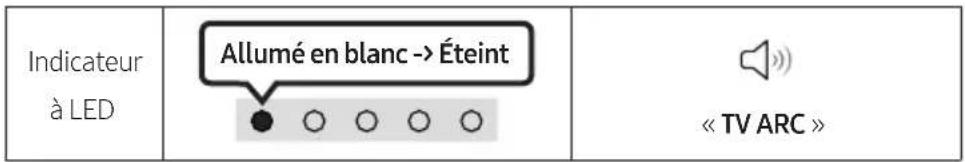

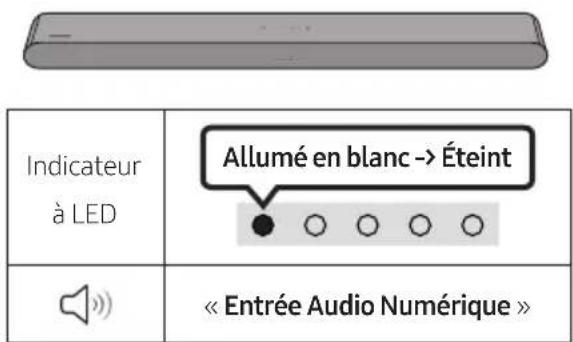

			« Entrée Audio Numérique »ou « TV ARC »	« Wi-Fi » « Bluetooth »
3	Touche de volume	Appuyez sur la touche (Volume) pour régler le volume.

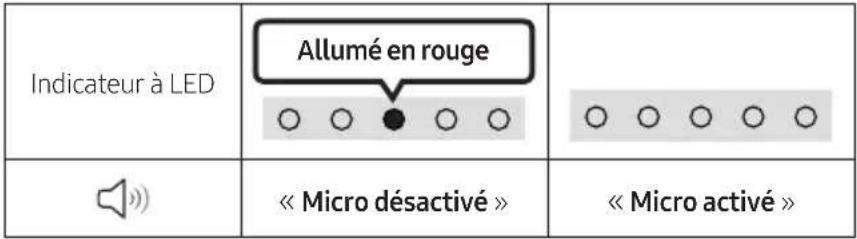

4	Touche d'activation/désactivation du microphone	Appuyez sur la touche ∅ (Micro activé/désactivé) pour activer ou désactiver le microphone. Lorsque le microphone est éteint, le voyant LED s'allume en rouge.

• Lorsque vous branchez le cordon CA, la touche d'alimentation commence à fonctionner après 4 à 6 secondes.
• Lorsque vous allumez cette unité, il y a un délai de 4 à 5 secondes avant qu'il ne produise du bruit.

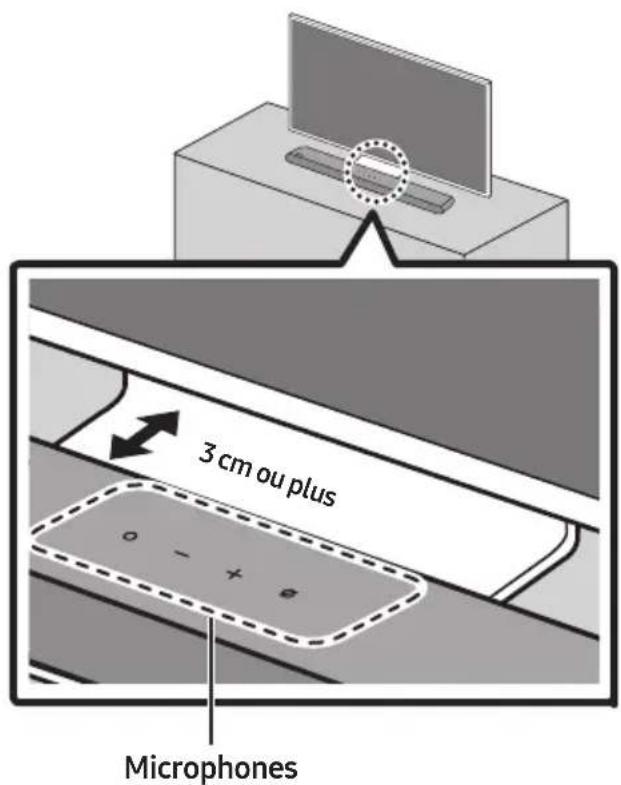

• Si vous entendez du bruit provenant du téléviseur et de la Soundbar, allez dans le menu Paramètres pour l'audio du téléviseur et réglez l'enceinte du téléviseur sur Haut-parleur ext.
• Vous pouvez activer et désactiver la réaction acoustique en utilisant l'application SmartThings. Pour plus de détails sur l'utilisation de l'application SmartThings, consultez « Méthode 2. Connexion via Wi-Fi (Réseau sans fil) ».

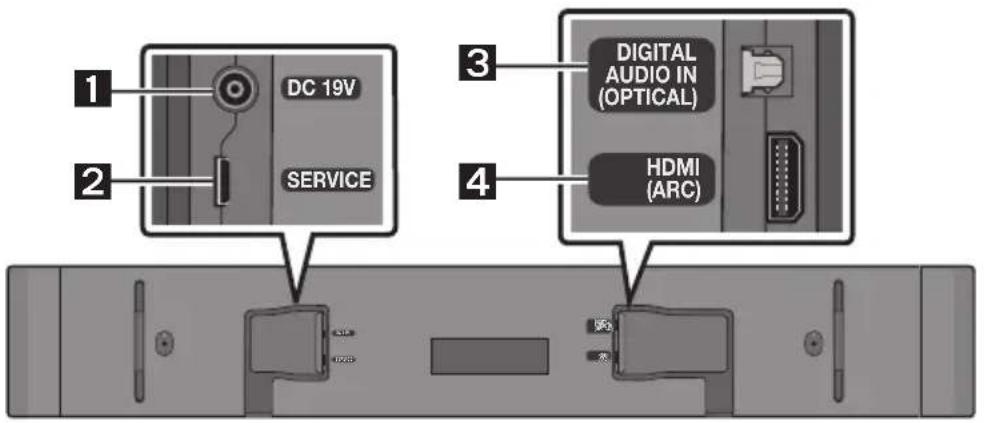

Panneau inférieur de la soundbar

1	DC 19V (Entrée d'alimentation)Connectez l'adaptateur d'alimentation CA/CC. (Voir page 17)
2	SERVICEConnectez un appareil de stockage USB pour mettre à jour le logiciel du produit.
3	DIGITAL AUDIO IN (OPTICAL)Connectez la sortie (optique) numérique d'un appareil externe. (Voir page 28)

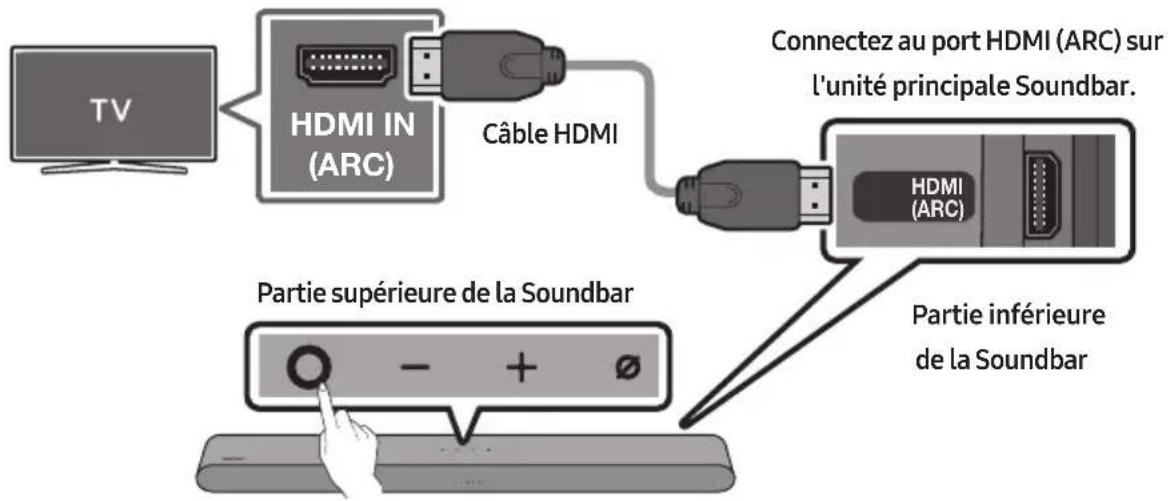

4	HDMI (ARC)Connectez ce port à la prise jack HDMI (ARC) d'un téléviseur. (Voir page 18)

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, tirez sur la fiche. Ne tirez pas sur le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

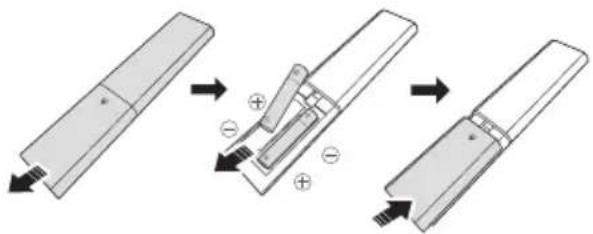

Insertion des piles avant l'utilisation de la télécommande (piles AAA x 2)

Faites glisser le couvercle arrière dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle arrière en le faisant glisser dans sa position.

Comment utiliser la télécommande

Alimentation

Active ou désactive la Soundbar.

- Fonction auto power down

L'appareil s'éteint automatiquement dans les situations suivantes :

- En mode « Entrée Audio Numérique » ou « TV ARC » / « Wi-Fi » / « Bluetooth » en l'absence de signal audio pendant 18 minutes.

Appuyez pour sélectionner une source connectée à la Soundbar.

- Activation/désactivation du commentaire audio

Vous pouvez activer ou désactiver le commentaire audio.

Appuyez sur le bouton → (Source) de la télécommande pendant 5 secondes alors que la Soundbar est éteinte (mode veille).

3	(Coupure de son)Appuyez sur la touche (Coupure de son) pour mettre le son en sourdine. Appuyez de nouveau sur cette touche pour réactiver le son.
	Indicateur à LED
4	VolumeAppuyez sur les touches haut ou bas pour régler le volume.
	Indicateur à LED	Volume plus élevé	Volume plus faible
5	CH LEVELAppuyer sur ce bouton permet de régler le volume de chaque enceinte.
	Indicateur à LED	Clignotement blanc X1○○○○○
	○○○○○	« Niveau centre » → « Niveau côté »
	- Si les enceintes arrière (vendues séparément) sont connectées, le réglage « Niveau arrière » est disponible. Pour régler le volume « Niveau arrière » entre -6 et +6, utilisez les touches Haut/Bas.

(Commande sonore)

Appuyez sur ce bouton permet de paramétrer la fonction audio. Il est possible de régler l'élément souhaité à l'aide des touches Haut/Bas. À chaque changement de mode, la LED multicolore clignote en blanc.

Indicateur à LED
	« Son SpaceFit » → « Amplificateur vocal actif » → « Amélioration vocale » → « Mode Nuit » » → « Synchroniser » → « Virtuel »

• Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes pour régler le son de chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz en utilisant les touches Gauche/Droite et chaque réglage peut être défini de -6 à +6 à l'aide des touches Haut/Bas. (Assurez-vous que le mode son est réglé sur « Standard ».)
• « Amélioration vocale » permet d'entendre plus facilement les dialogues parlés dans les films et les programmes télévisés. « Mode Nuit » est optimisé pour le visionnage de nuit, car les réglages sont modifiés pour baisser le volume sans nuire à la clarté des dialogues.
• Si la vidéo du téléviseur et le son de la Soundbar ne sont pas synchronisés, sélectionnez « Synchroniser » dans les paramètres audio, puis réglez le décalage audio de 0 à 300 millisecondes à l'aide des touches Haut/Bas.
• « Synchroniser » n'est pris en charge que par certaines fonctions.
• La fonction « Virtuel » peut être activée ou désactivée à l'aide des touches Haut/Bas.

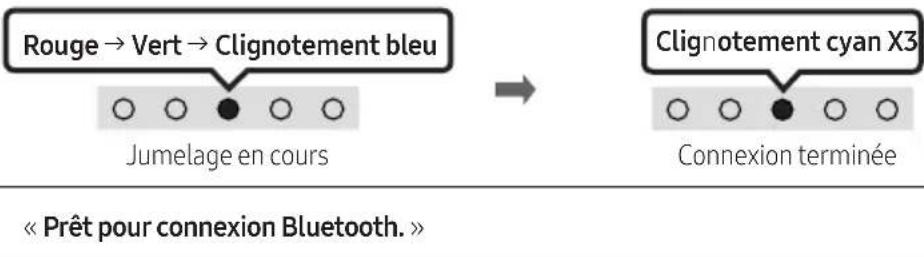

Bluetooth PAIR

Faites passer la Soundbar en mode de jumelage Bluetooth.

Lorsque vous appuyez sur la touche, l'affichage LED change comme indiqué ci-dessous.

- Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit : Rouge → Vert → Bleu.

Indicateur à LED

Vous pouvez également lire ou mettre en pause la musique en appuyant sur cette touche.

[6675]	Haut/Bas/Gauche/DroiteAppuyez sur la touche Haut/Bas/Gauche/Droite pour sélectionner ou paramétrer les fonctions.Saut de fichier musicalAppuyez sur la touche Droite pour sélectionner le fichier musical suivant.Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent.ID SETAppuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d'un caisson de basse sans fil ou d'enceintes arrière sans fil).
10	i (Info)Appuyer sur ce bouton permet d'afficher les informations concernant la fonction actuelle. (Voir page 7.) Si le système Dolby Atmos® est connecté, le voyant LED clignote 3 fois en cyan.
11	SOUND MODEEn appuyant sur la touche, vous pouvez sélectionner le mode audio souhaité. À chaque changement de mode, la LED multicolore clignote en blanc.
	Indicateur àLED
	[700Y]	« Son adaptatif » → « DTS Virtual:X » → « Musique » → « Jeux » → « Standard »
	• Son adaptatifAnalyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu.• DTS Virtual:XSon 3D immersif à partir de n'importe quel contenu.• MusiqueFournit un son plus naturel et plus ample pour les contenus musicaux.• JeuxFournit un son stéréoscopique vous permettant une immersion dans l'action pendant le jeu.• StandardÉmet le son original.
12	NIVEAU DE WOOFER (GRAVES)Appuyez sur les touches haut ou bas pour régler le niveau du woofer (graves) sur -12 ou de -6 à +6. Pour définir le niveau de volume du woofer (graves) sur 0 (Défaut), appuyez sur la touche.
13	TONE CONTROLAppuyer sur ce bouton permet de régler le volume des aigus et des graves. Il est possible de régler l'élément souhaité à l'aide des touches Haut/Bas. (Cette fonctionnalité est disponible dans tous les modes audio sauf le mode « Standard ».)
	Indicateur àLED
		« Aigus » → « Basses »

Amplificateur vocal actif (AVA)

• Analyse le bruit externe en temps réel lorsque la Soundbar émet du son afin que les voix soient toujours clairement audibles.
• L'analyse n'enregistre pas de données.

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touche dissimulée		Page de référence
Touche de télécommande Fonction
WOOFER (Haut)	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 16
Haut ID SET page 13
(SGDZ) (Commande sonore)	EQ bande 7 page 12
(HDCT) (Source)	Activation/Désactivation du Commentaire audio (Veille)	page 10

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée		Sortie
		Avec subwoofer uniquement	Avec subwoofer et kit d'enceintes arrière sans fil
Son adaptatif	2.0 canaux 5.1 canaux 7.1 canaux
	5.1 canaux 5.1 canaux 7.1 canaux
	Dolby Atmos® 5.1 canaux 7.1 canaux
DTS Virtual:X	2.0 canaux 5.1 canaux 7.1 canaux
	5.1 canaux 5.1 canaux 7.1 canaux
	Dolby Atmos® 5.1 canaux 7.1 canaux
Musique	2.0 canaux 5.1 canaux 7.1 canaux
	5.1 canaux 5.1 canaux 7.1 canaux
	Dolby Atmos® 5.1 canaux 7.1 canaux
Jeux	2.0 canaux 5.1 canaux 7.1 canaux
	5.1 canaux 5.1 canaux 7.1 canaux
	Dolby Atmos® 5.1 canaux 7.1 canaux
Standard	2.0 canaux 2.1 canaux 2.1 canaux
	5.1 canaux 5.1 canaux 5.1 canaux
	Dolby Atmos® 5.1 canaux 7.1 canaux

• Le kit d'enceintes arrière sans fil de Samsung et le subwoofer peuvent être achetés séparément. Pour acheter un kit ou le subwoofer, contactez le vendeur chez qui vous avez acheté la Soundbar.
• Lorsque la source d'entrée est Dolby Atmos®, la configuration du caisson de basse uniquement offre un signal audio 5.1, alors que la configuration du caisson de basse avec kit d'enceintes arrière sans fil offre un signal audio 7.1.

Réglage du volume de la soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu'avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.
• Réglez les enceintes du téléviseur sur Haut-parleur ext pour utiliser cette fonction.
• Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Éteignez la Soundbar.
• Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes.

Chaque fois que vous appuyez sur la touche WOOFER et la maintenez enfoncée pendant 5 secondes, le mode change dans l'ordre suivant : « Off-TV Remote » (Mode par défaut), « Samsung-TV Remote », « All-TV Remote ».

L'état du voyant LED change à chaque changement de mode, comme indiqué ci-dessous.

Touche de télécommande	Indicateur à LED État
	« Off-TV Remote »(Mode par défaut)	Désactive la télécommande de téléviseur.
	« Samsung-TV Remote »	Active une télécommande de téléviseur à infrarouge Samsung.
	« All-TV Remote »	Active toute autre télécommande de téléviseur à infrarouge.

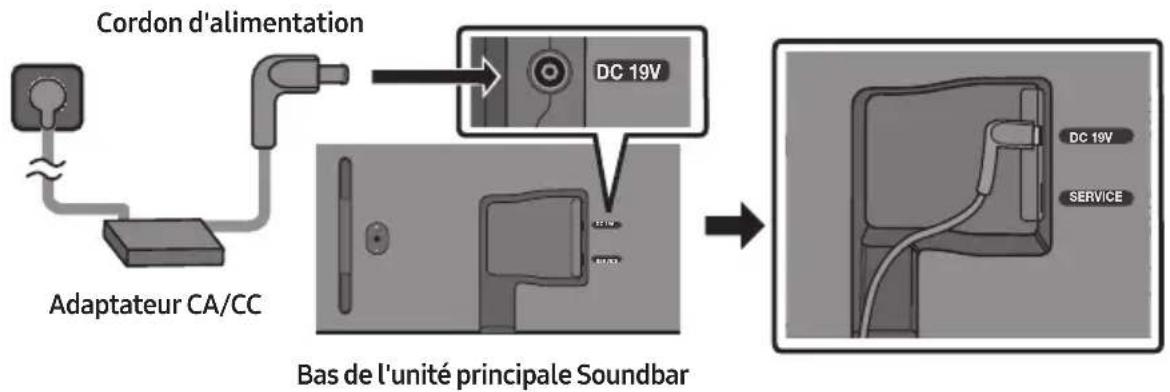

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter la Soundbar à une prise électrique dans l'ordre suivant :

- Pour plus d'informations sur l'alimentation électrique requise et la consommation d'énergie, reportez-vous à l'étiquette collée sur le produit. (Étiquette : située au bas de l'unité principale Soundbar)

1. Connectez d'abord le câble d'alimentation à l'adaptateur CA/CC. Connectez l'adaptateur CA/CC (avec le câble d'alimentation) à la Soundbar.
2. Branchez le cordon d'alimentation sur une prise murale.

Remarques

• Si vous débranchez, puis rebranchez le cordon d'alimentation alors que le produit est allumé, la Soundbar s'allume automatiquement.
• Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

Connexion du kit d'enceintes et du caisson de basse sans fil samsung à votre soundbar

Passez au vrai son surround sans fil en connectant le kit d'enceintes arrière sans fil Samsung (SWA-9100S ou SWA-9200S, vendu séparément) et le caisson de basse sans fil (SWA-W510, vendu séparément) à votre Soundbar. Pour plus d'informations concernant les connexions, veuillez consulter le Manuel d'utilisation du kit d'enceintes arrière sans fil et du caisson de basse sans fil Samsung.

Attention

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Pour raccorder le téléviseur et la Soundbar à l'aide du câble HDMI, veillez à utiliser les bornes marquées ARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.
• Il est recommandé d'utiliser un High-Speed HDMI Cable with Ethernet.

Contrôle de (ARC) ou (eARC) au port HDMI IN de votre téléviseur.

Indicateur à LED

1. Vérifiez que le téléviseur et la Soundbar sont éteints, puis connectez le câble HDMI comme indiqué sur la figure.
2. Allumez la Soundbar et le téléviseur.
3. Le son du téléviseur est émis par la Soundbar.

- Si le son du téléviseur n'est pas émis, appuyez sur la touche (Multifonction) située sur le haut de la Soundbar ou sur la touche (Source) de la télécommande pour sélectionner le mode « Entrée Audio Numérique ».

• Si le son n'est pas émis, vérifiez à nouveau la connexion du câble HDMI.
• Utilisez les touches de volume de la télécommande du téléviseur pour changer le volume de la Soundbar.

Remarques

• Lorsque vous connectez le téléviseur qui prend en charge HDMI ARC (Canal de retour audio) à la Soundbar à l'aide d'un câble HDMI, vous pouvez transmettre les données vidéo et audio numériques sans qu'il ne soit nécessaire de connecter un câble optique séparé.
• Nous recommandons l'utilisation d'un câble HDMI sans noyau, si possible. Si vous utilisez un câble avec un noyau, choisissez-en un de diamètre inférieur à 14 mm.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge ARC.
• Lorsque le son d'un canal de diffusion est encodé en Dolby Digital et que le format audio de la sortie numérique « Format de sortie audio numérique » de votre téléviseur est réglé sur PCM, nous vous recommandons d'ajuster le réglage sur Dolby Digital. Modifier ce réglage sur le téléviseur vous permettra d'obtenir un son de meilleure qualité. (Il est possible que le menu TV utilise différents mots pour Dolby Digital et PCM en fonction du fabricant du téléviseur.)

Liste de vérifications préalables à la connexion

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer les caches.

1. Vérifiez que le téléviseur et la Soundbar sont éteints, puis connectez le port DIGITAL AUDIO IN (OPTICAL) et le port de sortie OPTICAL du téléviseur à l'aide du câble optique (non fourni), comme indiqué sur la figure.
2. Allumez la Soundbar et le téléviseur.
3. Appuyez sur la touche Ⓐ (Multifonction) en haut de la Soundbar ou sur la touche ➞ (Source) sur la télécommande, puis sélectionnez le mode « Entrée Audio Numérique ». Ensuite, le message « Entrée Audio Numérique » est émis.
4. Le son du téléviseur est émis par la Soundbar.

Connexion via bluetooth

Lorsqu'un téléviseur Samsung TV est connecté via Bluetooth, vous pouvez profiter d'un son stéréo sans le casse-tête du câblage.

• Seul un téléviseur Samsung TV peut être connecté à la fois.
• Seul un téléviseur Samsung TV prenant en charge la fonction Bluetooth peut être connecté. Vérifiez les spécifications de votre téléviseur.

Touche de jumelage Bluetooth	Indicateur à LED
OUEn mode «Bluetooth»	Jumelage en cours	Connexion terminée
	• Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu.
		« Prêt pour connexion Bluetooth. »

1. Sélectionnez le mode Bluetooth sur le téléviseur Samsung TV.

(p. ex. Accueil (m) → Menu → Paramètres (☀) → Tous les paramètres (☀) → Son → Sortie son → Liste des haut-parleurs Bluetooth →)

[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth)

1. Sélectionnez « [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B » à partir de la liste présente sur l'écran du téléviseur.

Pour toute Soundbar disponible, le message « Appariement nécessaire » ou « Apparié » apparaît sur la liste des appareils Bluetooth du téléviseur. Pour connecter le téléviseur Samsung TV à la Soundbar, sélectionnez le message, puis établissez une connexion.

1. Vous pouvez à présent profiter du son du téléviseur Samsung TV à partir de la Soundbar.

- S'il existe un journal de connexion entre la Soundbar et le téléviseur Samsung, la Soundbar sera automatiquement connectée en changeant son mode sur « Bluetooth ».

Si la connexion avec l'appareil échoue

• Si vous possédez une Soundbar (p. ex., une [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) déjà présente dans la liste des enceintes du téléviseur Samsung TV, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

Déconnexion de la soundbar et du téléviseur samsung TV

Appuyez sur la touche Ⓐ (Multifonction) située sur le haut de la Soundbar ou sur la touche

(Source) de la télécommande pour sélectionner un mode autre que « Bluetooth ».

- La déconnexion prend un certain temps, car le téléviseur Samsung TV doit recevoir une réponse de la part de la Soundbar.

(Le temps requis peut varier selon le modèle du téléviseur Samsung TV.)

Remarques concernant la connexion bluetooth

• Placez un nouvel appareil à une distance inférieure à 1 m de la Soundbar pour établir la connexion par le biais de la communication Bluetooth.
• Si un code d'identification personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.
• La Soundbar s'éteint automatiquement après 18 minutes passées en mode Prêt.
• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établisse aucune connexion sous certaines circonstances :
• En présence d'un fort champ électromagnétique autour de la Soundbar.
• Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, déplacé ou qu'un dysfonctionnement survient.

- Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar (par ex. des micro-ondes, des appareils LAN sans fil, etc.).

Liste de vérifications préalables à la connexion

• La connexion Wi-Fi n'est disponible que sur les téléviseurs Samsung.
• Vérifiez si le routeur sans fil (Wi-Fi) est activé et si le téléviseur est connecté au routeur.
• Le téléviseur et la Soundbar doivent être connectés au même réseau sans fil (Wi-Fi)
• Si votre réseau sans fil (Wi-Fi) utilise un canal DFS, vous ne pourrez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails.
• Les menus pouvant varier selon l'année de fabrication, reportez-vous au manuel de votre téléviseur.
• Pour relier la TV à la Soundbar par le Wi-Fi, reliez d'abord la Soundbar au routeur sans fil. Pour plus de détails sur l'établissement d'une connexion Wi-Fi, consultez la page 32.
• Pour plus d'informations sur la connexion Wi-Fi à la Soundbar, consultez la page 32, « Méthode 2. Connexion via Wi-Fi (Réseau sans fil) ».
• Changez la source d'entrée du téléviseur en utilisant le menu Audio de la Soundbar.

- Téléviseurs Samsung sortis en 2017 ou ultérieurement

Accueil (☑) → Menu → Paramètres (☑) → Tous les paramètres (☑) → Son → Sortie son → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Liste de vérifications préalables à la connexion

• La technologie Dolby Atmos® est prise en charge en mode « TV ARC » ou « Wi-Fi ».
• Assurez-vous que le contenu prend en charge Dolby Atmos®.

Contrôle de (ARC) ou (eARC) au port HDMI IN de votre téléviseur.

1. Vérifiez que le téléviseur et la Soundbar sont éteints, puis connectez le câble HDMI comme indiqué sur la figure.
2. Allumez la Soundbar et le téléviseur.
3. Le son du téléviseur est émis par la Soundbar.

1. Connectez la Soundbar et le téléviseur au même réseau sans fil (Wi-Fi).
2. Sélectionnez la Soundbar comme sortie du son du téléviseur.
3. Le son du téléviseur est émis par la Soundbar.

Remarques

• Configuration de Dolby Atmos® sur un lecteur BD ou un autre appareil connecté au téléviseur. Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur BD ou d'un autre appareil et assurez-vous que «Aucun encodage» est sélectionné pour Bitstream. Par exemple, sur un lecteur BD Samsung, allez dans Accueil → Son → Sortie numérique, puis sélectionnez flux binaire (non traité).
• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.

Utilisation de la fonction q-symphony

Avec la fonction Q-Symphony, la Soundbar se synchronise avec une TV Samsung pour diffuser le son via deux périphériques pour un effet surround optimal. Quand la Soundbar est connectée, le menu

«TV+Soundbar» apparaît dans le menu Sortie son du téléviseur. Sélectionnez le menu correspondant.

- Exemple de menu TV : TV + [AV] Nom de série de la Soundbar (HDMI)

- Exemple de menu TV : TV + [AV] Nom de série de la Soundbar (Wi-Fi)

Remarques

• Le produit peut fonctionner selon le codec pris en charge par le téléviseur.
• Cette fonction n'est prise en charge que lorsque le câble HDMI, le câble optique (non fourni) ou le Wi-Fi est connecté.
• Le message affiché peut différer selon le modèle de téléviseur.
• Assurez-vous que votre téléviseur et votre Soundbar sont connectés au même routeur sans fil/à la même fréquence.
• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.

Utilisation de son spacefit

Offre une qualité sonore optimisée en analysant les espaces d'écoute.

Méthode 1. connexion via la soundbar

Pour activer cette fonction, activez le mode Son SpaceFit avec la télécommande de la Soundbar.

(Commande sonore) → « Son SpaceFit désactivé » → ▲ (Haut) → « Son SpaceFit activé »

- Cette méthode est disponible dans tous les modes audio.

Méthode 2. connexion via le téléviseur

Pour activer cette fonction, activez le mode Son adaptatif+ via le menu de votre TV Samsung.

(Accueil (Ⓜ) → Menu → Paramètres (⚙) → Tous les paramètres (⚙) → Général → Paramètres du mode Intelligent → Son adaptatif+)

- Le mode son sur votre Soundbar passe automatiquement sur Son adaptatif+ si vous activez le mode Son adaptatif+ sur votre téléviseur.

Remarque

- Cette fonction est active si la Soundbar se connecte à certaines TV Samsung.

Connexion à l'aide d'un câble optique

1. Vérifiez que l'appareil externe et la Soundbar sont éteints, et connectez le port DIGITAL AUDIO IN (OPTICAL) et le port de sortie OPTICAL de l'appareil externe à l'aide du câble optique (non fourni), comme indiqué sur la figure.
2. Allumez la Soundbar et l'appareil externe.
3. Appuyez sur la touche Ⓐ (Multifonction) en haut de la Soundbar ou sur la touche ➞ (Source) sur la télécommande, puis sélectionnez le mode « Entrée Audio Numérique ». Ensuite, le message « Entrée Audio Numérique » est émis.
4. Le son de l'appareil externe est émis par la Soundbar.

Méthode 1. connexion via bluetooth

Lorsqu'un appareil mobile est connecté via Bluetooth, vous pouvez profiter d'un son stéréo sans le casse-tête du câblage.

- Lorsque vous connectez un appareil Bluetooth déjà jumelé et que la Soundbar est éteinte, celle-ci s'allume automatiquement.

Appareil mobile

Connexion initiale

- Lorsque vous établissez la connexion avec un nouvel appareil Bluetooth, veillez à ce que l'appareil soit à une distance inférieure à 1 m de la Soundbar.

Touche de jumelage Bluetooth	Indicateur à LED
OU En mode « Bluetooth » 5 Sec	Rouge → Vert → Clignotement bleu Jumelage en cours → Clignotement cyan X3 Connexion terminée Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu.
	« Prêt pour connexion Bluetooth. »

1. Sur votre appareil, sélectionnez « [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B » à partir de la liste qui apparaît.
2. Lisez des fichiers musicaux sur l'appareil connecté via Bluetooth à partir de la Soundbar.

Si la connexion avec l'appareil échoue

• Si vous possédez une Soundbar (par ex, « [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B ») déjà présente dans la liste des enceintes de l'appareil mobile, supprimez-la.
• Répétez les étapes 1 et 2.

Remarques concernant la connexion bluetooth

• Placez un nouvel appareil à une distance inférieure à 1 m de la Soundbar pour établir la connexion par le biais de la communication Bluetooth.
• Si un code d'identification personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.
• La Soundbar s'éteint automatiquement après 18 minutes passées en mode Prêt.
• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établisse aucune connexion sous certaines circonstances :
• En présence d'un fort champ électromagnétique autour de la Soundbar.
• Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, déplacé ou qu'un dysfonctionnement survient.

Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar (par ex. des micro-ondes, des appareils LAN sans fil, etc.).

• La Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Ne connectez qu'à un appareil Bluetooth prenant en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter la Soundbar à un appareil Bluetooth ne prenant en charge que la fonction HF (Hands Free).
• Lorsque vous connectez la Soundbar à un appareil Bluetooth, placez-les le plus près possible l'un de l'autre.
• Plus la Soundbar et l'appareil Bluetooth sont éloignés, plus la qualité du son sera mauvaise. La connexion Bluetooth peut se rompre lorsque les appareils sont hors de portée.
• La connexion Bluetooth peut ne pas fonctionner comme prévu dans les zones où la réception est mauvaise.
• Un appareil Bluetooth peut subir du bruit ou un dysfonctionnement dans les conditions suivantes :
• Lorsque le boîtier est en contact avec l'émetteur-récepteur de signaux sur le dispositif Bluetooth ou la Soundbar
• Dans les coins ou lorsqu'il y a un obstacle à proximité, tel qu'un mur ou une cloison, où des changements électriques peuvent se produire.
• Lorsqu'il est exposé à des interférences radio par d'autres produits fonctionnant sur les mêmes plages de fréquences, tels que les équipements médicaux, les fours à micro-ondes et les dispositifs LAN sans fil.
• Des obstacles tels que les portes et les murs peuvent encore avoir un impact sur la qualité du son même lorsque les appareils se trouvent à portée.

- Notez que la Soundbar ne peut pas être jumelée avec d'autres appareils Bluetooth pendant l'utilisation de l'option Bluetooth.

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Déconnexion de l'appareil bluetooth d'une soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté. - Si la Soundbar est déconnectée du dispositif Bluetooth, le voyant LED multicolore de la Soundbar clignote en « Rouge » trois fois.

Déconnexion de la soundbar à partir de l'appareil bluetooth

Appuyez sur la touche Ⓐ (Multifonction) située sur le haut de la Soundbar ou sur la touche

(Source) de la télécommande pour sélectionner un mode autre que « Bluetooth ».

- La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)

Méthode 2. connexion via wi-fi (réseau sans fil)

Pour connecter une Soundbar à un appareil mobile via un réseau sans fil (Wi-Fi), il est nécessaire de disposer de l'application SmartThings.

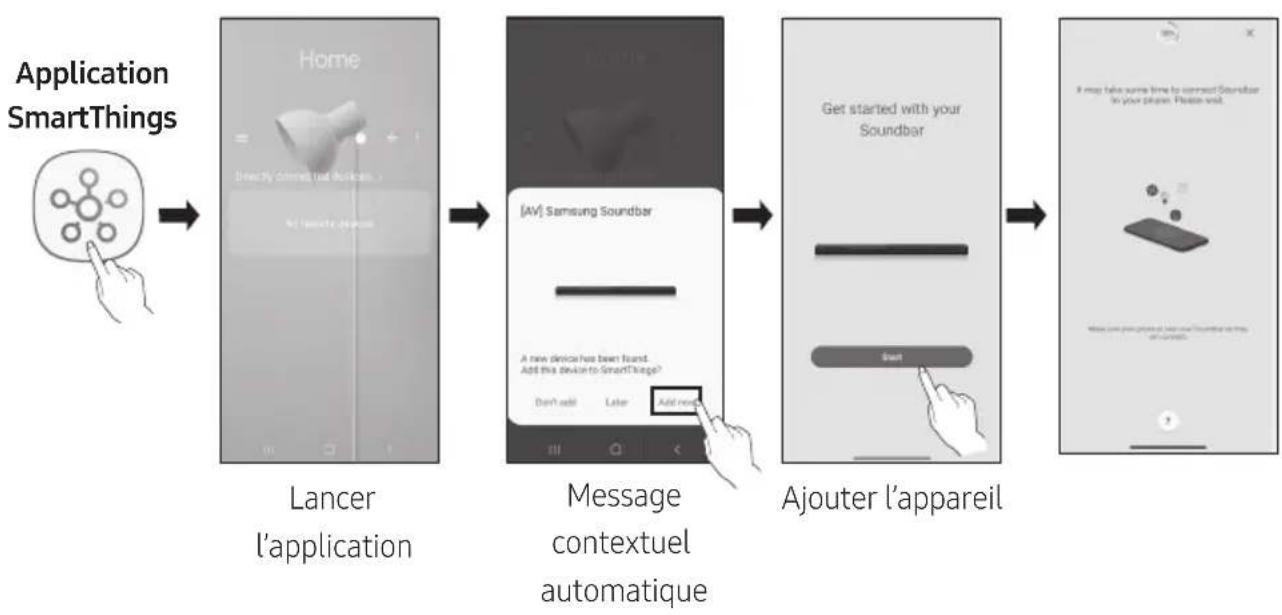

Connexion initiale

1. Installez et lancez l'application SmartThings sur votre appareil mobile (smartphone ou tablette).
2. Sur l'application, suivez les instructions à l'écran pour ajouter la Soundbar.

- Le message contextuel automatique (deuxième illustration ci-dessous) peut ne pas s'afficher sur certains appareils.

Si la fenêtre contextuelle n'apparaît pas, appuyez sur « + » sur l'écran Home. La Soundbar est ajoutée à l'application.

- L'illustration ci-dessous peut différer selon la version de l'application.

Utilisation de la fonction tap sound

Appuyez sur la Soundbar avec votre appareil mobile pour lire l'audio contenu dans celui-ci via la Soundbar.

• Il se peut que cette fonction ne soit pas prise en charge, selon l'appareil mobile.
• Cette fonction est uniquement compatible avec les appareils mobiles Samsung sous Android 8.1 ou supérieur.

1. Activez la fonction Tap Sound sur votre appareil mobile.

- Pour plus de détails sur la façon d'activer la fonction, reportez-vous à « Activation de la fonction Tap Sound » ci-dessous.

1. Appuyez sur la Soundbar avec votre appareil mobile. Sélectionnez « Démarrer » dans la fenêtre de message affichée.

Une connexion est établie entre l'appareil mobile et la Soundbar via Bluetooth.

1. Lisez l'audio contenu dans l'appareil mobile via la Soundbar.
2. Cette fonction permet de connecter un appareil mobile à la Soundbar via Bluetooth en détectant les vibrations qui se produisent lorsque l'appareil touche la Soundbar.
3. Assurez-vous que l'appareil mobile ne touche pas un angle saillant de la Soundbar. La Soundbar ou l'appareil mobile risquerait d'être rayé ou endommagé.
4. Il est recommandé de recouvrir l'appareil mobile d'une housse protectrice. Appuyez légèrement sur la zone large de la partie supérieure de la Soundbar, sans forcer.
5. Pour utiliser cette fonction, mettez à jour l'application SmartThings à la dernière version. Il se peut que cette fonction ne soit pas prise en charge, selon la version de l'application.

Activation de la fonction tap sound

Utilisez l'application SmartThings pour activer la fonction Tap View, Tap Sound.

1. Sur l'appareil mobile, exécutez l'application SmartThings.
2. Sélectionnez (≡ → ⚙) dans l'écran d'application SmartThings affiché sur l'appareil mobile.
3. Placez « Tap View, Tap Sound » sur Activé pour permettre à la fonction de se mettre en marche lorsqu'un appareil mobile est en mouvement à proximité de la Soundbar.

Remarques

• Lorsque l'appareil mobile est en mode d'économie d'énergie, la fonction Tap Sound ne se met pas en marche.
• La fonction Tap Sound pourrait ne pas fonctionner si des appareils situés à proximité de la Soundbar provoquent des interférences radio, comme par exemple des appareils électriques. Assurez-vous que les appareils susceptibles de provoquer des interférences radio sont placés à une distance suffisante de la Soundbar.

• Cette fonctionnalité peut ne pas être disponible dans certains pays.
• Cette Soundbar Samsung prend en charge AirPlay 2 et nécessite iOS 11.4 ou version ultérieure.

Avec AirPlay 2, vous pouvez écouter de la musique, des podcasts et d'autres contenus audio en streaming sur vos appareils Apple via la Soundbar Samsung.

• Assurez-vous que la Soundbar est allumée et connectée au même réseau Wi-Fi que votre appareil Apple.
• Sélectionnez à partir d'une application prise en charge par AirPlay ou du Control Center sur votre iPhone, iPad ou Mac.
• Sélectionnez la Soundbar dans la liste des appareils disponibles pour lire le son.

Mesures de sécurité relatives à l'installation

• Installez uniquement la Soundbar sur un mur vertical.
• N'installez pas la Soundbar dans un endroit chaud ou humide.
• Vérifiez que le mur est assez résistant pour soutenir le poids du produit. Si ce n'est pas le cas, consolidez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez uniquement les vis de fixation et les dispositifs d'ancrage adaptés au type de mur que vous avez choisi (mur en plâtre, en acier, en bois, etc.). Si possible, fixez les vis du support dans les montants du mur.
• Achetez les vis de montage de fixation murale adaptées au type et à l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar.

- Diamètre : M5

- Longueur : 35 mm ou plus selon nos recommandations.

• Connectez des câbles de l'unité aux appareils externes avant de procéder à l'installation murale de la Soundbar.
• Veillez à ce que l'unité soit éteinte et débranchée de la source d'alimentation avant de procéder à l'installation. Dans le cas contraire, il existe un risque d'électrocution.

Composants de fixation murale

Guide de fixation murale

Vis de fixation Vis Support de fixation murale

1. Placez le Guide de fixation murale contre le mur.
2. Le Guide de fixation murale doit être de niveau.
3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

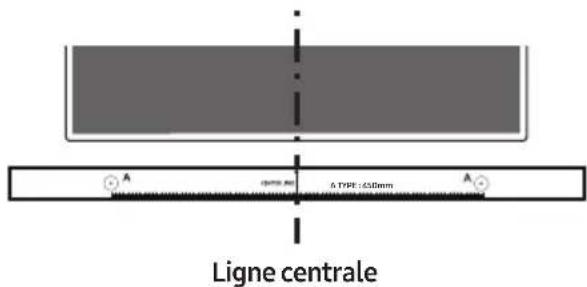

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

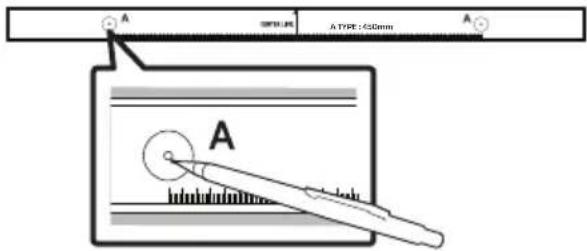

1. Utilisez un stylo pour marquer les positions des trous et retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages appropriés dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trous suffisamment larges pour les accueillir.

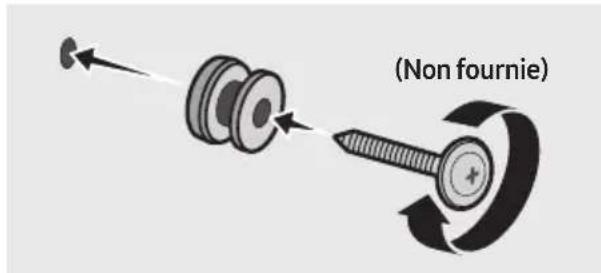

1. Enfoncez une vis (non fournie) dans chaque vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les supports de fixation murale sur la partie inférieure de la soundbar, en veillant à les positionner correctement, en utilisant 2 vis.

- Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Extrémité droite de la soundbar

- Le produit utilisé peut être différent de l'illustration ci-dessus, selon le modèle.

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

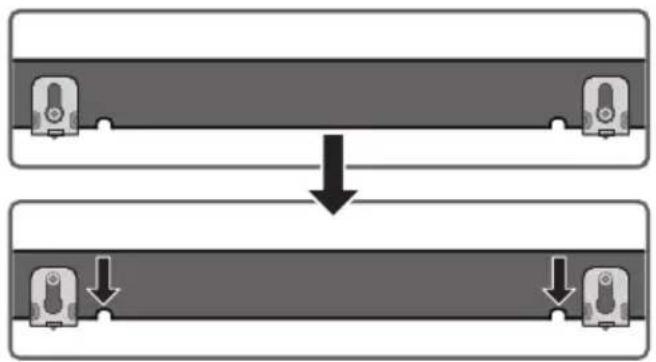

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Supports de fixation murale reposent de manière sûre sur les Vis de fixation.

- Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas

10 Installation de la soundbar DEVANT le téléviseur

Alignez le centre de la Soundbar avec le centre du téléviseur comme illustré sur l'image.

Puis, placez la Soundbar à au moins 3 cm du téléviseur afin qu'il n'y ait pas d'interférence avec la reconnaissance vocale.

Remarques

• Veillez à ce que la Soundbar soit placée sur une surface plane et stable.
• Un écart insuffisant par rapport au téléviseur peut entraîner des problèmes de reconnaissance vocale et d'acoustique.

Mise à jour automatique

Lorsque la Soundbar est connectée à internet, le logiciel est automatiquement mis à jour, même lorsque la Soundbar est éteinte.

- Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à internet.

La connexion Wi-Fi à la Soundbar prend fin si le cordon d'alimentation de la Soundbar est débranché ou si l'alimentation est coupée.

Si l'alimentation a été coupée, lorsque

l'alimentation revient ou quand vous

rebranchez le cordon d'alimentation, allumez

La Soundbar, puis reconnectez-la à internet.

Mise à jour par USB

Partie inférieure de la Soundbar

Lorsqu'une mise à jour est disponible, vous pouvez mettre à jour la Soundbar en connectant un lecteur USB contenant la mise à jour du micrologiciel au port SERVICE de la Soundbar.

1. Rendez-vous sur le site (www.samsung.com) → recherchez le nom du modèle à partir de l'option de menu d'assistance client.

- Pour plus d'informations sur les mises à jour, reportez-vous au guide des mises à jour.

1. Téléchargez le fichier de mise à jour (type USB).
2. Décompressez le fichier pour créer un dossier avec le nom du fichier.
3. Stockez le fichier créé dans une clé USB puis connectez-la à la Soundbar.
4. Allumez la Soundbar. Ensuite, le produit est mis à jour dans les 3 minutes.

• Pendant la mise à jour, n'éteignez pas l'appareil et ne retirez pas la clé USB.
• Si le voyant LED jaune est allumé après la mise à jour du logiciel, cela signifie qu'une mise à jour supplémentaire est en cours. Le cas échéant, veuillez ne pas mettre l'équipement hors tension ni retirer le périphérique USB.
• Si la mise à jour ne se fait pas, rebranchez le cordon d'alimentation de la Soundbar.
• Lorsque la dernière version est installée, aucune mise à jour n'est effectuée.
• Selon le type de clé USB utilisée, la mise à jour peut ne pas être prise en charge.
• Si aucun fichier de mise à jour n'est disponible

- Si le fichier de mise à jour est pour la même version ou une version inférieure

Réinitialisation

Avec la Soundbar activée, maintenez les touches

- + (Volume) situées sur le boîtier enfoncées simultanément pendant au moins 5 secondes.

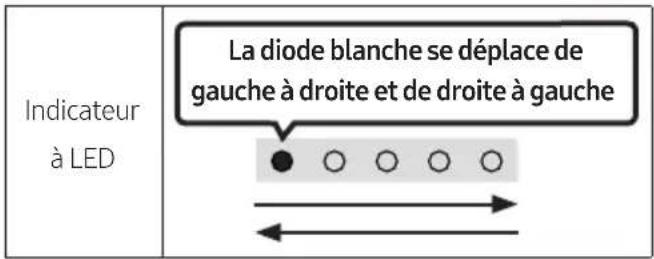

L'affichage LED change comme indiqué ci-dessous, puis la Soundbar est initialisée.


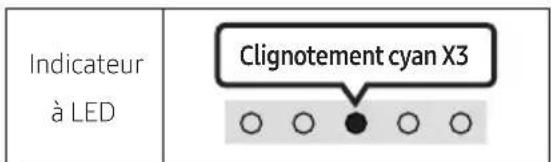

    B --> C["Clignotement cyan X3"]
    C --> D["Clignotement rouge → Éteint"]

Attention

- Tous les réglages de la Soundbar sont réinitialisés. Veillez à n'effectuer cette opération que lorsque la réinitialisation est nécessaire.

12 Dépannage

Avant de contacter l'assistance, vérifiez les éléments suivants.

La soundbar ne s'allume pas.

Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

La soundbar fonctionne par intermittence.

Retirez le cordon d'alimentation, puis insérez-le à nouveau. Mettez l'appareil externe hors tension, puis sous tension, et réessayez. En l'absence de signal, la Soundbar s'éteint automatiquement après un certain temps. Activez l'alimentation. (Voir page 10.)

La télécommande ne fonctionne pas.

→Pointez la télécommande directement vers la Soundbar. →Remplacez les piles de la télécommande par des piles neuves.

Le voyant LED rouge de la soundbar reste allumé.

Le microphone est éteint. Allumez le microphone. (Voir page 8.)

La soundbar n'émet aucun son.

→Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume. →Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe. → Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung : Accueil (☐) → Menu → Paramètres (☒) → Tous les paramètres (☒) → Son → Sortie son → Sélectionnez la Soundbar)

→ La connexion du câble à la Soundbar peut ne pas être desserrée. Débranchez le câble et connectez-le de nouveau. → Débranchez complètement le cordon d'alimentation, reconnectez-le, puis allumez l'alimentation. → Initialisez l'appareil et réessayez. (Voir page 39.)

Si le téléviseur n'est pas connecté via HDMI (ARC).

Vérifiez si le câble HDMI est correctement connecté à la borne ARC. (Voir page 18) La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar. Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (Téléviseur Samsung : Accueil (m)) Menu → Paramètres (⚙️) → Tous les paramètres (⚙️) → Connexion → Gestionnaire de périphériques externes → Anynet+ (HDMI-CEC) ALLUMÉ

Il n'y a aucun son lors de la connexion au téléviseur en mode HDMI (ARC).

Votre appareil est incapable de lire le signal d'entrée. Changez la sortie audio du téléviseur sur PCM ou Dolby Digital. (Pour un téléviseur Samsung : Accueil (→) Menu → Paramètres (⚙️) → Tous les paramètres (⚙️) → Son → Paramètres expert → Format de sortie audio numérique)

La soundbar ne se connecte pas en bluetooth.

→ Lors de la connexion d'un nouvel appareil, passez en mode jumelage Bluetooth pour établir la connexion. (Maintenez la touche *PAIR de la télécommande ou la touche (Micro activé/désactivé) située sur le boîtier de la Soundbar enfoncée pendant au moins 5 secondes.) → Si la Soundbar est connectée à un autre appareil, déconnectez d'abord cet appareil pour changer d'appareil. → Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (Téléviseur Samsung : Accueil (n)→

Menu → Paramètres (⚙) → Tous les paramètres (⚙) → Son → Sortie son → Liste des haut-parleurs Bluetooth

→Débranchez puis reconnectez la fiche d'alimentation, et réessayez.

→Initialisez l'appareil et réessayez. (Voir page 39.)

Le son se coupe lors d'une connexion via bluetooth.

Certains appareils peuvent créer des interférences radio s'ils sont placés trop proches de la Soundbar (p. ex. les microondes, les routeurs sans fil, etc.). Si votre appareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar. Si une partie du corps entre en contact avec l'émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vérifiez l'environnement d'installation et les conditions d'utilisation.

Connexion impossible en wi-fi.

→Vérifiez si votre routeur sans fil est allumé. →Éteignez le routeur, rallumez-le, puis réessayez. →La Soundbar ne peut pas se connecter si le signal sans fil est trop faible. Placez le routeur plus près de la Soundbar ou éliminez tout obstacle entre celle-ci et le routeur, dans la mesure du possible. →Si votre routeur sans fil est neuf, vous devrez configurer de nouveau les paramètres réseau de l'enceinte.

La soundbar ne s'allume pas automatiquement avec le téléviseur.

Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

La fonction AVA n'est pas disponible dans les cas suivants.

La fonction AVA n'est pas disponible lors de l'utilisation de la fonction Q-Symphony. La fonction AVA n'est pas disponible lorsque le microphone est éteint.

Si vous connectez la Soundbar à un appareil mobile alors que la Soundbar est connectée au téléviseur, la Soundbar émet du son provenant de l'appareil mobile tout en conservant la connexion au téléviseur. Par conséquent, le son du téléviseur ne sera pas émis. Déconnectez l'appareil mobile et le son du téléviseur sera émis de nouveau à partir de la Soundbar.

• Utilisez votre téléphone, votre tablette ou votre ordinateur comme une télécommande pour contrôler Spotify. Accédez à spotify.com/connect pour en savoir plus.
• Le logiciel Spotify est soumis à des licences tierces disponibles ici : https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Pour envoyer des questions et des demandes concernant des logiciels libres, contactez

Samsung Open Source

(http://opensource.samsung.com)

15 Remarque importante à PROPOS du service

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).

Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

- Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée.

Spécifications

Nom du modèle HW-S60B / HW-S61B / HW-S66B / HW-S67B
Poids 2,7 kg
Dimensions (L x H x P) 670,0 x 62,0 x 105,0 mm
Plage de températures en fonctionnement +5°C à +35°C
Plage d'humidité en fonctionnement 10 % ~ 75 %
AMPLIFICATEURPuissance de sortie nominale (30W x 2) + (30W x 2) + (30W x 2) + 20W
Formats de lecture pris en charge	Dolby 5.1ch / Dolby Digital Plus /Dolby ATMOS (Dolby Digital Plus) /DTS 5.1ch / LPCM 2ch
PUISSANCE DE SORTIE DE L'APPAREIL SANS FILPuissance de transmission Wi-Fi max.	100 mW à 2,4 GHz – 2,4835 GHz, 200 mW à5,15 GHz – 5,25 GHz, 100 mW à 5,25 GHz –5,35 GHz & 5,47 GHz – 5,725 GHz
PUISSANCE DE SORTIE DE L'APPAREIL SANS FILPuissance de transmission BT max.	100 mW à 2,4 GHz – 2,4835 GHz

Remarques

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.

Précautions : La Soundbar redémarre automatiquement si vous activez/désactivez le Wi-Fi.

Consommation électrique totale en veille (W)	4,2W
Wi-FiMéthode de désactivation du port	Appuyez sur le bouton CH LEVEL sur la télécommande de la Soundbar pendant 30 secondes pour activer/désactiver le Wi-Fi.
BluetoothMéthode de désactivation du port	Appuyez sur le bouton TONE CONTROL sur la télécommande de la Soundbar pendant 30 secondes pour activer/désactiver le Bluetooth.

Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni.

Le texte complet de la déclaration de conformité est accessible à l'adresse http://www.samsung.com : accédez à Assistance, puis saisissez le nom du modèle.

Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni.

La fonction 5GHz WLAN (Wi-Fi ou SRD) de cet équipement ne peut fonctionner qu'à l'intérieur.

[Élimination des batteries de ce produit]

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques & électroniques)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Règlement (UE) 2019/1782 de la commission

Exigences d'écoconception applicables aux sources d'alimentation externe :

www.samsung.com/global/ecodesign_component

Automates frissités 38

USB Mises à jour 38
