NAVODILA ZA UPORABO HWS67B SAMSUNG

(Odlaganje električne i elektronske opreme)

V spodnji razpredelnici poiščite razlage simbolov, ki so lahko navedeni na vašem izdelku Samsung.

	POZORNEVARNOST ELEKTRIČNEGA UDARA. NE ODPIRAJTE.
	Ta simbol označuje visoko napetost v notranjosti. Priti v kakršen koli stik skaterim koli delom v notranjosti naprave je nevarno.
	Ta simbol označuje, da je izdelku priložena pomembna dokumentacija o njegovi uporabi in vzdrževanju.
	Izdelek razreda II: Ta simbol označuje, da izdelek ne potrebuje varnostne povezave z električno ozemljitvijo. Če tega simbola ni na izdelku z napajalnim kablom, izdelek MORA biti priključen v zaščiteno vtičnico (ozemljitev).
	Napetost izmeničnega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost izmeničnega toka.
	Napetost enosmernega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost enosmernega toka.
	Pozor, preberite navodila za uporabo: Ta simbol svetuje uporabniku, da si v uporabniškem priročniku prebere dodatne varnostne informacije.

POZOR

OPOZORILO

- Izpostavljanje naprave padavinam ali vlagi poveča nevarnost požara ali električnega udara.

POZOR

• ZA ZMANJŠANJE NEVARNOSTI ELEKTRIČNEGA UDARA VTIKAČ DO KONCA POTISNITE V VTIČNICO.
• Naprava naj bo vedno vključena v ozemljeno električno vtičnico.
• Če želite napravo izključiti iz električnega omrežja, izvlecite vtikač, katerega napajalni kabel naj bo prosto dostopen, iz vtičnice.
• Naprave ne izpostavljajte kapljanju ali pljuskom tekočine. Na napravo ne postavljajte predmetov, napolnjenih s tekočino, na primer vaz.
• Če želite napravo popolnoma izključiti, morate izvleči vtič iz električne vtičnice. Zato mora biti vtič vedno hitro in preprosto dostopen.

PREVIDNOSTNI UKREPI

1. Zagotovite, da je izmenični tok v vašem domu skladen z zahtevami, navedenimi na identifikacijski nalepki na spodnji strani izdelka. Napravo namestite na vodoravno in čvrsto podlago (pohištvo) z ustreznim prostorom za prezračevanje 7–10 cm. Prezračevalne reže ne smejo biti pokrite. Naprave ne postavljajte na ojačevalnik ali drugo opremo, ki se segreva. Naprava je namenjena za neprekinjeno uporabo. Če želite napravo v popolnoma izklopiti, izvlecite vtič iz omrežne vtičnice. Napravo izklopite iz omrežne vtičnice, če je dlje časa ne boste uporabljali.

2. Med neurji vtikač izključite iz električne vtičnice. Zvišana napetost, ki jo povzroči strela, lahko poškoduje napravo.

3. Naprave ne izpostavljajte neposredni sončni svetlobi ali drugim virom toplote. To lahko povzroči pregrevanje in okvaro naprave.

4. Zaščitite napravo pred vlago (npr. vazami) in prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjajo močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izključite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo. Če napravo ali ploščo hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo.

5. Baterije, ki se uporabljajo skupaj s tem izdelkom, vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite skupaj z ostalimi gospodinjskimi odpadki. Baterij ne odvrzite v ogenj. Baterij ne vežite kratko in jih ne razstavljajte ali pregrevajte.

POZOR: Če baterija ni pravilno zamenjana, obstaja nevarnost eksplozije. Zamenjajte jo samo z baterijo iste ali enakovredne vrste.

VSEBINA

01 Preverjanje komponent 6

02 Pregled izdelka 7

Sprednja plošča/zgornja plošča zvočnika Soundbar 7

Spodnja plošča zvočnika Soundbar 9

03 Uporaba daljinskega upravljalnika 10

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AAA) ____ 10

Kako uporabljati daljinski upravljalnik ____ 10

Active Voice Amplifier (AVA) ____ 14

Uporaba skritih gumbov (gumbov z več kot eno funkcijo) 14

Izhodne specifikacije za različne načine zvočnega učinka ____ 15

Nastavljanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom za televizor ____ 16

04 Priključitev zvočnika Soundbar 17

Priključitev električne energije ____ 17

Povezovanje kompleta z brežičnim zadnjim zvočnikom in globokotonskim zvočnikom na zvočnik Soundbar ____ 17

05 Povezovanje s Televizorjem 18

Priključitev televizorja, ki podpira HDMI ARC (Povratni zvočni kanal) ____ 18

Povezava z uporabo optičnega kabla ____ 20

Povezava prek funkcije Bluetooth 21

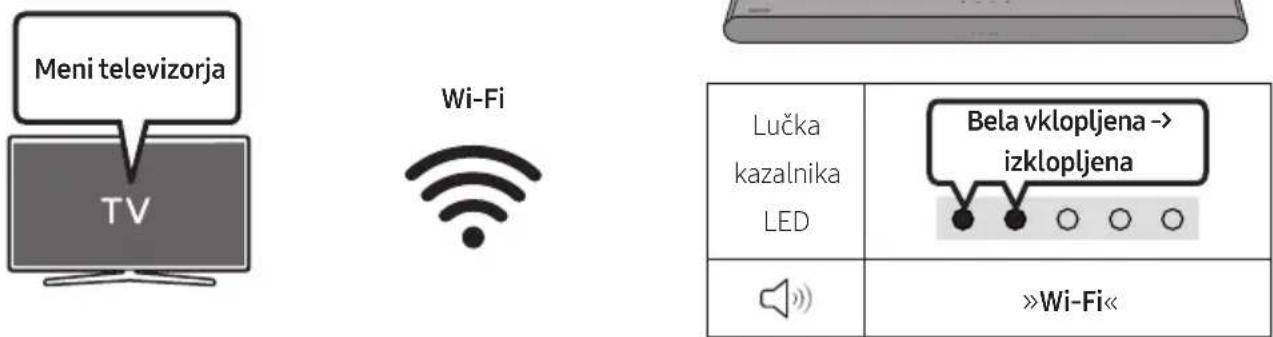

Vzpostavitev povezave prek omrežja Wi-Fi 23

Povezovanje s televizorjem, ki podpira Dolby Atmos® 24

Uporaba funkcije Q-Symphony 26

Uporaba SpaceFit Sound 27

06 Povezovanje z zunanjo napravo 28

Povezava z uporabo optičnega kabla ____ 28

07 Povezovanje mobilne naprave 29

Metoda 1. Povezovanje prek funkcije Bluetooth ____ 29

Metoda 2. Povezava prek Wi-Fi (brezžično omrežje) ____ 32

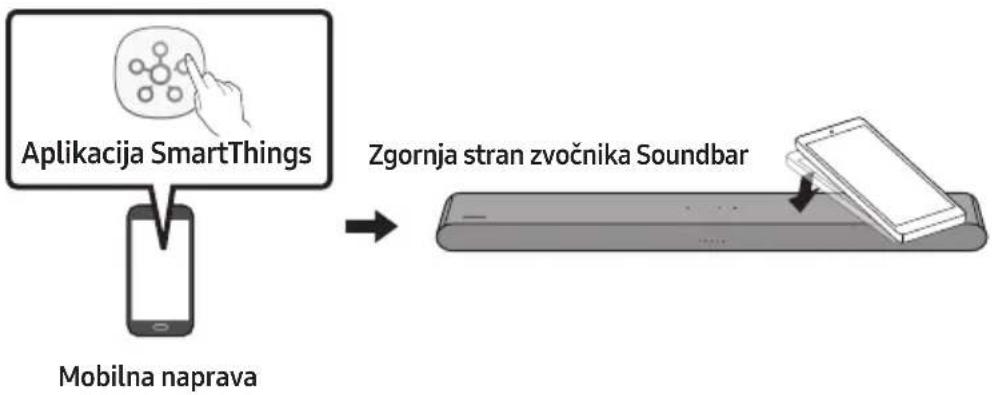

Uporaba funkcije Tap Sound 33

08 Vzpostavljanje povezave prek Apple AirPlay 2 34

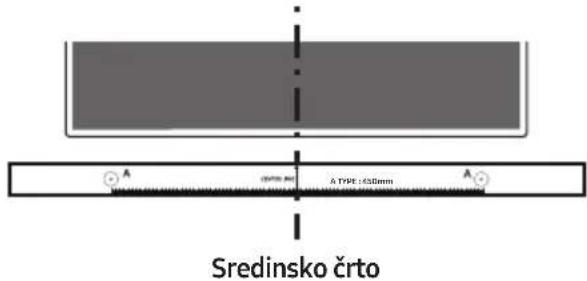

09 Namestitev stenskega nosilca 35

Previdnostni ukrepi za namestitev ____ 35

Komponente stenskega nosilca ____ 35

10 Namestitev zvočnika Soundbar pred televizor 37

11 Posodobitev programske opreme 38

Samodejna posodobitev 38

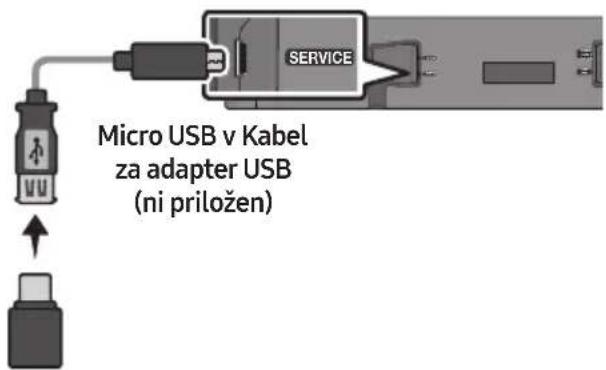

Posodobitev prek USB 38

Ponastavi 39

12 Odpravljanje težav 40

13 Licenca 42

14 Obvestilo o odprtokodnih licencah 43

15 Pomembno obvestilo o servisiranju 43

16 Specifikacije in vodnik 44

Tehnične lastnosti ____ 44

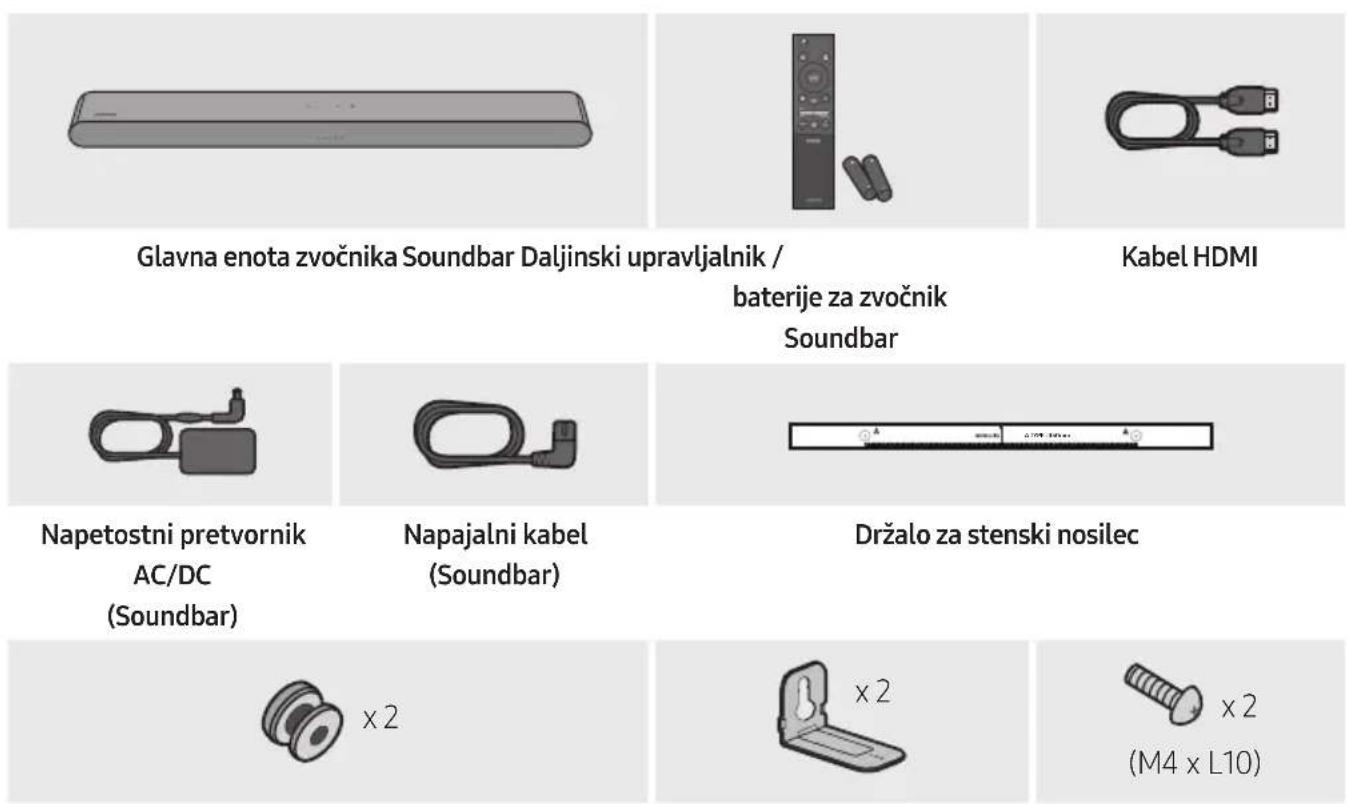

01 PREVERJANJE KOMPONENT

Vijak nosilca Stenski nosilec Vijak

• Za več informacij o električnem napajanju in porabi električne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar)
• Za nakup dodatnih komponent ali kablov se obrnite na Samsungov servisni center ali podporo za stranke.
• Več informacij o stenskem nosilcu najdete na strani 35.
• Oblika, specifikacije in zaslon aplikacije se lahko spremeni brez predhodnega obvestila.
• Videz dodatkov se lahko nekoliko razlikuje od dodatkov, prikazanih na zgornjih slikah.

02 PREGLED IZDELKA

Sprednja plošča/zgornja plošča zvočnika Soundbar

1	Lučka kazalnika LED	Lučke kazalnika LED utripa, sveti ali spreminja barvo glede na trenutni način ali stanje zvočnika Soundbar. Barva lučke kazalnika LED in število lučk označujeta aktivni način, kot je opisano spodaj.
		Bela lučka LED	Bela lučka LED	[3KXX]Večbarvna lučka LED	Bela lučka LED	[2T2G]Bela lučka LED
		• Večbarvna lučka LED se spremeni v Belo, Sinje Modro, Zeleno, Rdečo in Modro, odvisno od načina ali stanja.
2	Večfunkcijski gumb	• V načinu pripravljenosti pritisnite gumb (Večfunkcijsko), da vklopite zvočnik Soundbar.• Pritisnite gumb (Večfunkcijsko), da spremenite način. Vsakič ko spremenite način, lučka LED zasveti v beli barvi in se nato izklopi.

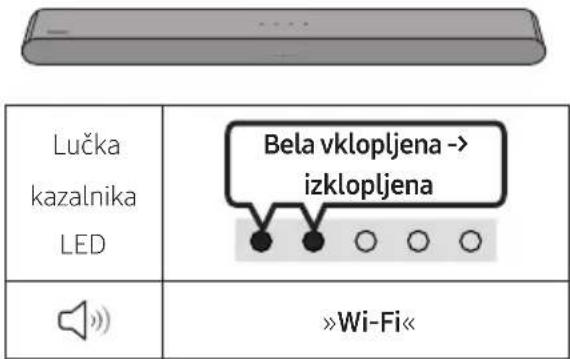

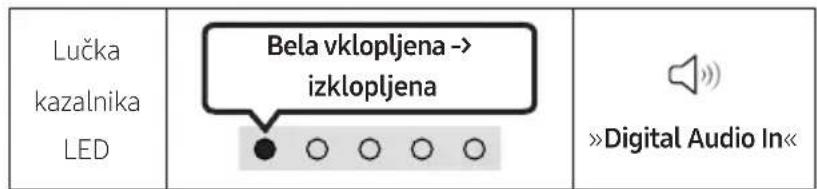

		Lučka kazalnika LED	Bela vklopljena -> izklopljena	Bela vklopljena -> izklopljena	Bela vklopljena -> izklopljena
			»Digital Audio In« ali »TV ARC«	»Wi-Fi« »Bluetooth«
3	Gumb za glasnost	Pritisnite gumb - + (Glasnost), da prilagodite glasnost.

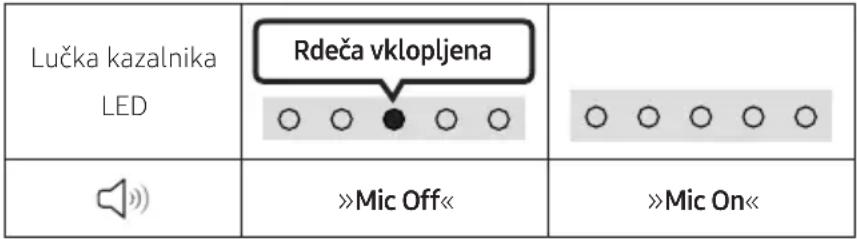

4	Gumb za vklop/izklop mikrofona	Pritisnite gumb ∅ (Vklop/izklop mikrofona), da vklopite ali izklopite mikrofon.Ko je mikrofon izklopljen, lučka LED sveti rdeče.

• Gumb za vklop začne delovati od 4 do 6 sekund po priključitvi električnega kabla.
• Ta enota začne predvajati zvok od 4 do 5 sekund po vklopu.
• Če slišite zvok iz televizorja in zvočnika Soundbar, odprite meni Nastavitve za zvok televizorja in spremenite zvočnik televizorja na Zunanji zvočnik.
• Zvočne povratne informacije lahko vklopite in izklopite v aplikaciji SmartThings. Informacije o uporabi aplikacije SmartThings so v razdelku »Metoda 2. Povezava prek Wi-Fi (brezžično omrežje)«.

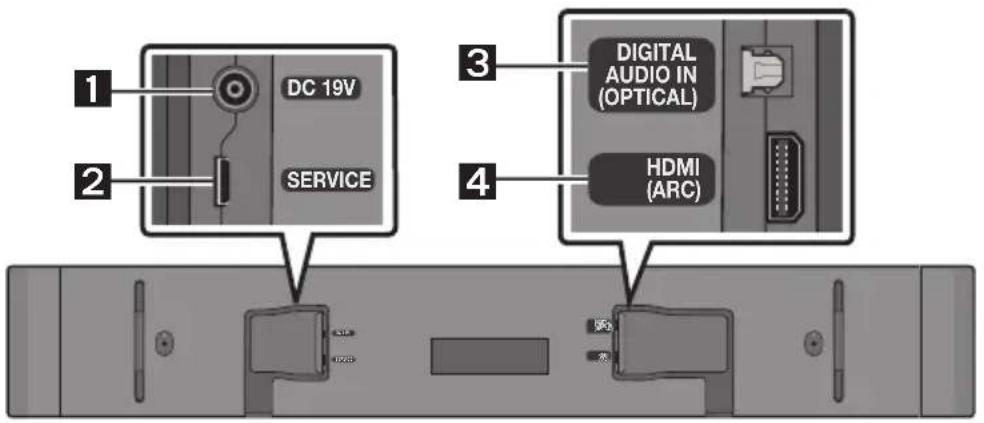

Spodnja plošča zvočnika Soundbar

• Pri izključitvi napajalnika za izmenični/enosmerni tok iz stenske vtičnice povlecite vtič. Ne vlecite kabla.
• To enoto ali druge komponente priključite na električno vtičnico šele, ko medsebojno povežete vse komponente.

03 UPORABA DALJINSKEGA UPRAVLJALNIKA

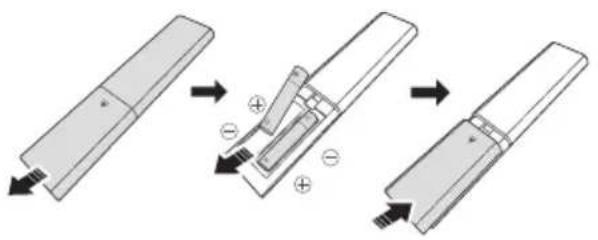

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AAA)

Zadnji pokrov potiskajte v smeri puščice tako, da ga popolnoma odstranite. Vstavite 2 bateriji AAA (1,5V), tako da sta njuni polariteti pravilno usmerjeni. Zadnji pokrov potisnite nazaj na mesto.

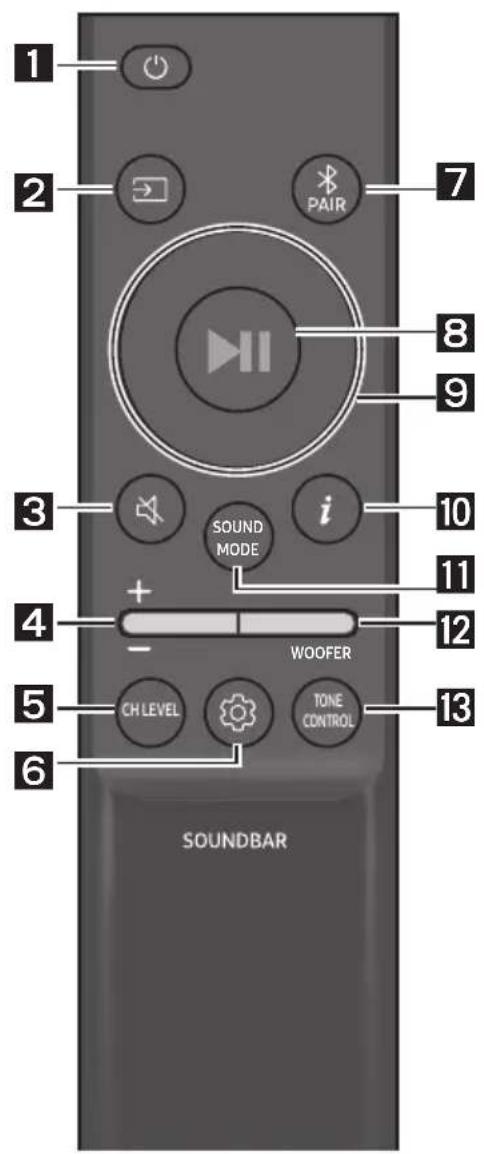

Kako uporabljati daljinski upravljalnik

1

Vklop

Vklopi ali izklopi zvočnik Soundbar.

• Funkcija Auto Power Down

Enota se v naslednjih situacijah samodejno izklopi:

- V načinu »Digital Audio In« ali »TV ARC« / »Wi-Fi« / »Bluetooth«, če 18 minut ni zvočnega signala.

2

→ (Vir)

Pritisnite za izbiro vira, povezanega z zvočnikom Soundbar.

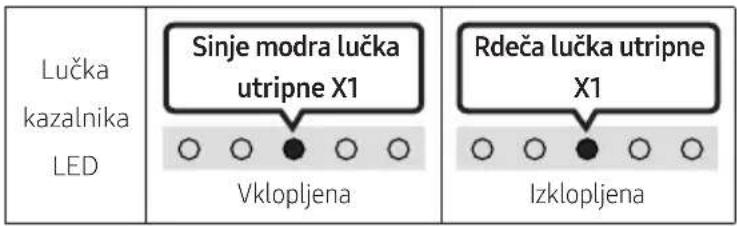

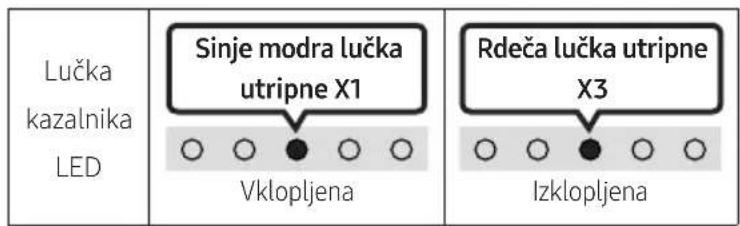

• Vklopljena/Izklopljena funkcije Audio Feedback

Funkcijo Audio Feedback lahko vklopite ali izklopite. Ko je Soundbar izklopljen (način pripravljenosti), na daljinskem upravljalniku pritisnite gumb → (Vir) in ga pridržite 5 sekund.

3	(Nemo)Pritisnite gumb (Nemo), da izklopite zvok.Za ponovni vklop zvoka ponovno pritisnite gumb.
	Lučka kazalnika LED
4	GlasnostZa prilagoditev glasnosti pritisnite gumb gor ali dol.
	Lučka kazalnika LED	Zvišanje glasnosti	Znižanje glasnosti
5	CH LEVELS pritiskanjem gumba lahko nastavite glasnost posameznega zvočnika.
	Lučka kazalnika LED
		»Centre Level« → »Side Level«
	- Ko so priključeni zadnji zvočniki (na prodaj ločeno), je podprta nastavitev »Rear Level«. Da bi nastavili glasnost »Rear Level« med -6 in +6 uporabite gumba Gor/Dol.

6

(Upravljanje zvoka)

S pritiskom gumba lahko nastavite želeno zvočno funkcijo. Želeni element lahko prilagodite z gumboma Gor/Dol. Vsakič, ko se način spremeni, večbarvna lučka LED utripa belo.

Lučka kazalnika LED
	»SpaceFit Sound« → »Active Voice Amplifier« → »Voice enhancement« → »Night mode« → »Sync« → »Virtual«

• Za nastavitev zvoka za posamezni frekvenčni pas pritisnite gumb (Upravljanje zvoka) in ga držite približno 5 sekund. Z gumboma Levo/Desno lahko izberete 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz in 10kHz, vsak pas pa lahko z gumboma Gor/Dol nastavite med -6 in +6. (Poskrbite, da je način zvoka nastavljen na »Standard«.)
• Način »Voice enhancement« olajša poslušanje govora v filmih in na TV.
• Način »Night mode« je optimiziran za nočno gledanje, saj so nastavitve tako nastavljene, da zmanjšajo glasnost in obenem ohranijo čistost dialoga.
• Če slika v televizorju in zvok iz zvočnika Soundbar nista sinhronizirana, na zaslonu za upravljanje zvoka izberite »Sync« in nato z gumboma Gor/Dol nastavite zamik zvoka med 0 in 300 milisekundami.
• Možnost »Sync« podpirajo samo nekatere funkcije.
• Funkcijo »Virtual« lahko vklopite in izklopite z gumboma Gor/Dol.

7

Bluetooth PAIR

Zvočnik Soundbar preklopite v način seznanjanja Bluetooth.

Ko pritisnete gumb, se zaslon LED spremeni, kot je prikazano spodaj.

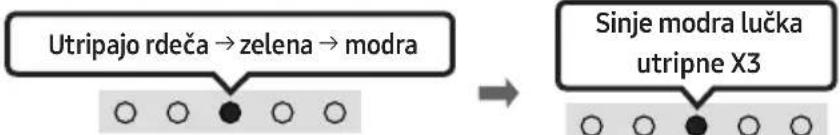

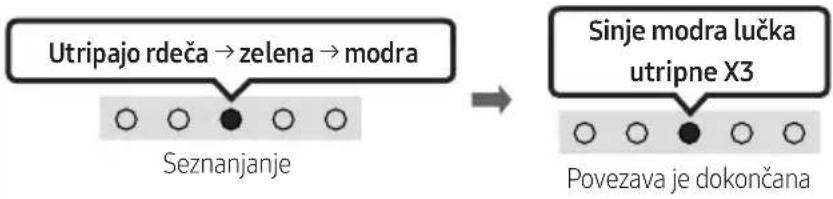

- Dokler seznanjanje ni končano, se večbarvna lučka LED spreminja v naslednjem zaporedju Rdeča → Zelena → Modra.

Lučka kazalnika LED	Utripajo rdeča → zelena → modraSeznanjanje→Sinje modra lučka utripne X3Povezava je dokončana
	»Ready to connect via Bluetooth.«

8

▶II (Predvajanje/Začasna ustavitev)

S pritiskom na gumb lahko glasbo tudi predvajate ali začasno ustavite.

9	Gor/Dol/Levo/DesnoPritisnite Gor/Dol/Levo/Desno na gumbu, da izberete ali nastavite funkcije.Preskakovanje glasbePritisnite gumb Desno, da izberete naslednjo glasbeno datoteko. Pritisnite gumb Levo, da izberete prejšnjo glasbeno datoteko.ID SETPritisnite gumb Gor in ga pridržite 5 sekund, da dokončate nastavitev ID SET (pri vzpostavljanju povezave z brežičnim globokotonskim zvočnikom ali brežičnimi zadnjimi zvočniki).
10	i (Informacije)Pritisnite gumb za prikaz informacij o trenutni funkciji. (Glejte stran 7.)Če ste priključili Dolby Atmos®, indikator LED trikrat zasveti v modri barvi.
11	SOUND MODES pritiskom gumba lahko izberete želeni način zvoka. Vsakič, ko se način spremeni, večbarvna lučka LED utripa belo.[IMAGE]DTS Virtual:XProstorski 3D-zvok z vsako vsebino.MusicZagotavlja bolj naraven zvok glasbene vsebine, ki napolni prostor.GameZagotavlja stereoskopski zvok za pristno doživetje dogajanja med igranjem iger.StandardPredvaja izvirni zvok.
12	RAVEN ZA WOOFER (BAS)Za prilagoditev glasnosti globokotonskega zvočnika (nizkih tonov)na -12 ali od -6 do +6 pritisnite gumb gor ali dol. Če želite glasnost globokotonskega zvočnika (nizkih tonov) nastaviti na 0 (privzeto), pritisnite gumb.
13	TONE CONTROLS pritiskanjem gumba lahko nastavite glasnost visokega ali nizkega zvoka. Želeni element lahko prilagodite z gumboma Gor/Dol. (Ta funkcija je na voljo v vseh načinih zvoka, razen v načinu »Standard«.)
	Lučka kazalnika LED	Bela lučka utripne X1○ ○ ● ○ ○
		»Treble« → »Bass«

• DTS Virtual:X Prostorski 3D-zvok z vsako vsebino.

• Music Zagotavlja bolj naraven zvok glasbene vsebine, ki napolni prostor.

• Game Zagotavlja stereoskopski zvok za pristno doživetje dogajanja med igranjem iger.

• Standard Predvaja izvirni zvok.

SOUND MODE S pritiskom gumba lahko izberete želeni način zvoka. Vsakič, ko se način spremeni, večbarvna lučk utripa belo. Lučka kazalnika LED Bela lučka utripne X1 »Adaptive Sound« → »DTS Virtual:X« → »Music« → »Game« → »Standard« • Adaptive Sound Sproti analizira vsebino in samodejno zagotavlja optimalno zvočno polje na podlagi značilnosti vsebine.
kazalnika LED

»Adaptive Sound« → »DTS Virtual:X« → »Music« → »Game« → »Standard« • Adaptive Sound Sproti analizira vsebino in samodejno zagotavlja optimalno zvočno polje na podlagi značilnosti vsebine. DTS Virtual X
kazalnika LED

»Adaptive Sound« → »DTS Virtual:X« → »Music« → »Game« → »Standard« • Adaptive Sound Sproti analizira vsebino in samodejno zagotavlja optimalno zvočno polje na podlagi značilnosti vsebine. • DTS Virtual X

• Sproti analizira zunanji hrup, ko Soundbar igra, tako da je govorjenje vedno razločno slišno.
• Pri analizi se ne shranijo nobeni podatki.

Uporaba skritih gumbov (gumbov z več kot eno funkcijo)

Skriti gumbi		Referenčna stran
Gumb za daljinsko upravljanje Funkcija
WOOFER (Gor)	Vklopljena/Izklopljena funkcije Daljinski upravljalnik za televizor(V pripravljenosti)	Stran 16
Gor ID SET Stran 13
[TW2D] (Upravljanje zvoka)	7 Band EQ Stran 12
(Vir)	Vklopljena/Izklopljena funkcije Audio Feedback (V pripravljenosti)	Stran 10

Izhodne specifikacije za različne načine zvočnega učinka

Učinek Vhod		Izhod
		Samo z globokotonskim zvočnikom	S kompletom z globokotonskim zvočnikom in brezžičnim zadnjim zvočnikom
Adaptive Sound	2.0 kanala 5.1 kanala 7.1 kanala
	5.1 kanala 5.1 kanala 7.1 kanala
	Dolby Atmos® 5.1 kanala 7.1 kanala
DTS Virtual:X	2.0 kanala 5.1 kanala 7.1 kanala
	5.1 kanala 5.1 kanala 7.1 kanala
	Dolby Atmos® 5.1 kanala 7.1 kanala
Music	2.0 kanala 5.1 kanala 7.1 kanala
	5.1 kanala 5.1 kanala 7.1 kanala
	Dolby Atmos® 5.1 kanala 7.1 kanala
Game	2.0 kanala 5.1 kanala 7.1 kanala
	5.1 kanala 5.1 kanala 7.1 kanala
	Dolby Atmos® 5.1 kanala 7.1 kanala
Standard	2.0 kanala 2.1 kanala 2.1 kanala
	5.1 kanala 5.1 kanala 5.1kanala
	Dolby Atmos® 5.1 kanala 7.1 kanala

• Samsungov komplet brezžičnega zadnjega zvočnika in globokotonski zvočnik lahko kupite ločeno. Če želite kupiti komplet ali globokotonski zvočnik, se obrnite na prodajalca, pri katerem ste kupili zvočnik Soundbar.
• Če je vhodni vir nastavljen na Dolby Atmos®, nastavitev samo globokotonskega zvočnika zagotavlja zvok na kanalu 5.1, nastavitev kompleta globokotonskega zvočnika in brezžičnega kompleta zadnjih zvočnikov pa zagotavlja zvok na kanalu 7.1.

Nastavljanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom za televizor

Glasnost zvočnika Soundbar nastavite z daljinskim upravljalnikom televizorja.

• To funkcijo lahko uporabljate le z daljinskimi upravljalniki IR. Daljinski upravljalniki Bluetooth (daljinski upravljalniki, ki jih je treba seznaniti) niso podprti.

• Če želite uporabljati to funkcijo, zvočnik televizorja nastavite na Zunanji zvočnik.
  • Proizvajalci, ki podpirajo to funkcijo: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Izklopite zvočnik Soundbar.

• Pritisnite gumb WOOFER in ga držite 5 sekund.

Vsakokrat, ko pritisnete gumb WOOFER navzgor in ga pridržite 5 sekund, se način spremeni v tem vrstnem redu: »Off-TV Remote« (privzeti način), »Samsung-TV Remote«, »All-TV Remote«. Stanje LED-indikatorja se spremeni ob vsaki spremembi načina, kot je prikazano spodaj.

Gumb na daljinskem upravljalniku	Lučka kazalnika LED Stanje
	»Off-TV Remote«(Privzeti način)	Onemogočite daljinski upravljalnik televizorja.
	»Samsung-TV Remote«	Omogočite daljinski upravljalnik IR televizorja Samsung.
	»All-TV Remote«	Omogočite daljinski upravljalnik IR televizorja drugega proizvajalca.

04 PRIKLJUČITEV ZVOČNIKA SOUNDBAR

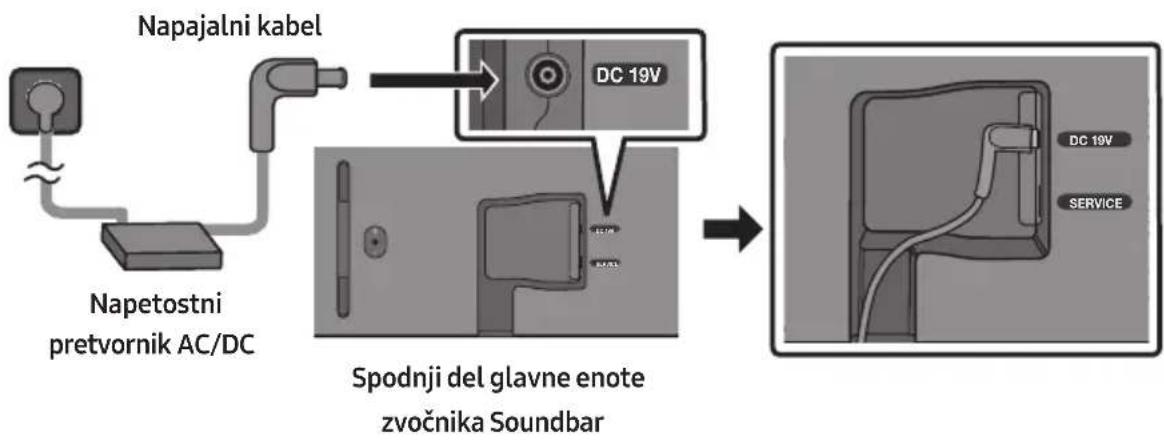

Priključitev električne energije

Uporabite napajalne komponente, da zvočnik Soundbar priključite na električno napajanje v naslednjem vrstnem redu:

- Za več informacij o zahtevanem električnem napajanju in porabi električne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar)

1. Najprej priključite napajalni kabel na napajalnik za izmenični/enosmerni tok. Priključite napajalnik za izmenični/enosmerni tok (z napajalnim kablom) na zvočnik Soundbar.

2. Napajalni kabel priključite na stensko vtičnico.

OPOMBE

• Če izklopite in ponovno vklopite napajalni kabel, ko je izdelek vklopljen, se zvočnik Soundbar samodejno vklopi.
• Napetostni pretvornik AC/DC postavite na ravno mizo ali tla. Če napetostni pretvornik AC/DC postavite tako, da je z napajalnim kablom obrnjen navzgor, lahko voda ali drugi predmeti vstopijo v pretvornik in povzročijo njegovo nepravilno delovanje.

Povezovanje kompleta z brezžičnim zadnjim zvočnikom in globokotonskim zvočnikom na zvočnik Soundbar

Za resnično brezžičen prostorski zvok povežite Samsungov brezžični komplet zadnjih zvočnikov (SWA-9100S ali SWA-9200S, naprodaj ločeno) in brezžični globokotonski zvočnik (SWA-W510, naprodaj ločeno) na Soundbar.

Podrobne informacije o priključitvi so v priročniku za Samsungov brezžični komplet zadnjih zvočnikov in brezžični globokotonski zvočnik.

05 POVEZOVANJE S TELEVIZORJEM

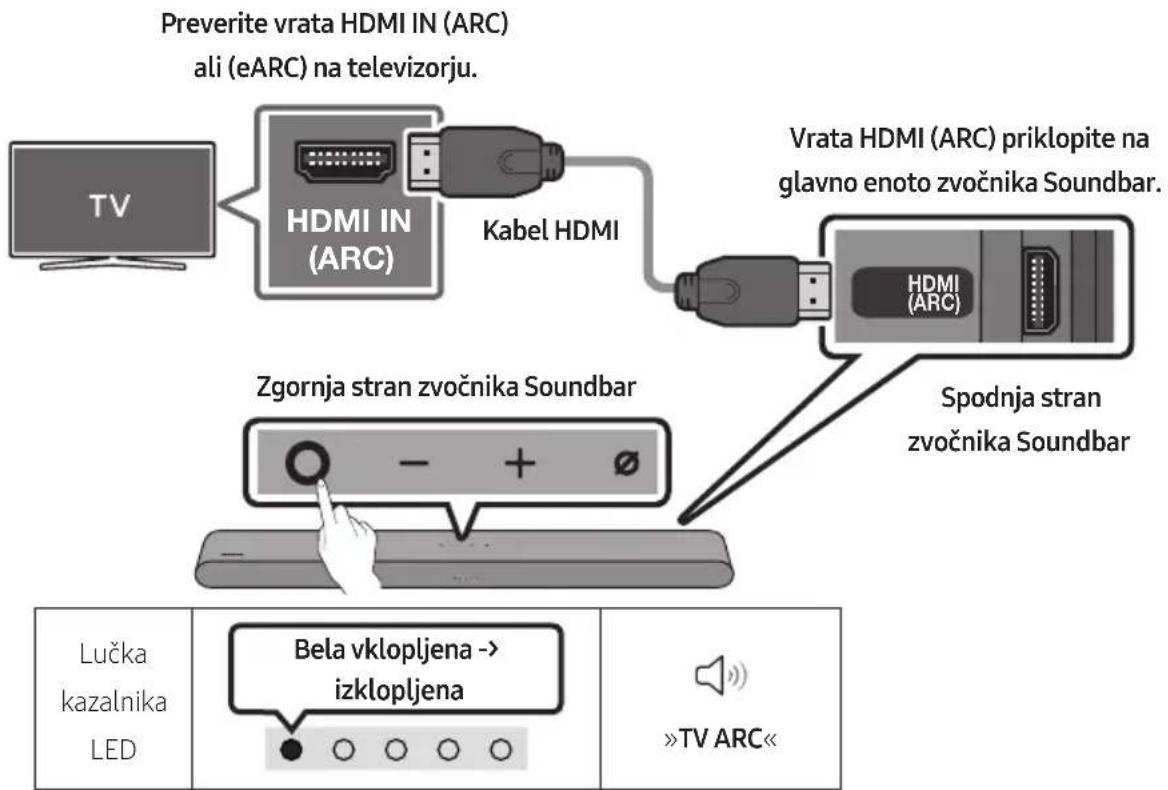

Priključitev televizorja, ki podpira HDMI ARC (Povratni zvočni kanal)

POZOR

• Ko sta priključena tako kabel HDMI kot optični kabel, najprej prejmete signal HDMI.
• Če želite kabel HDMI povezati med televizorjem in zvočnikom Soundbar, ne pozabite priključiti priključkov z oznako ARC. V nasprotnem primeru televizor ne bo oddajal zvoka.
• Priporočen kabel je High-Speed HDMI Cable with Ethernet.

1. Med priklapljanjem kabla HDMI morata biti zvočnik Soundbar in televizor izklopljena, kot je prikazano na sliki.
2. Vklopite zvočnik Soundbar in televizor.
3. Zvok televizorja se predvaja iz zvočnika Soundbar.

- Ko televizor ne oddaja zvoka, pritisnite gumb (Večfunkcijsko) na desni strani zvočnika Soundbar ali gumb (Vir) na daljinskem upravljalniku, da izberete način »Digital Audio In«.

- Če se zvok ne predvaja, znova preverite kabelsko povezavo HDMI.

- Glasnost na zvočniku Soundbar lahko spreminjate z gumbom za glasnost na daljinskem upravljalniku televizorja.

OPOMBE

• Ko televizor, ki podpira HDMI ARC (povratni zvočni kanal), priključite na zvočnik Soundbar s kablom HDMI, lahko prenašate digitalne video in zvočne podatke, ne da bi pri tem morali uporabiti ločen optični kabel.
• Priporočamo, da po možnosti uporabite kabel HDMI brez jedra. Če uporabljate kabel HDMI z jedrom, uporabite kabel, katerega premer je manjši od 14 mm.
• Ta funkcija ni na voljo, če kabel HDMI ne podpira ARC.
• Ko je zvok v oddajanju kodiran v Dolby Digital in je »Oblika zvočnega zapisa digitalnega izhoda« na vašem televizorju nastavljen na PCM, priporočamo, da spremenite nastavitev v Dolby Digital. Ko se nastavitev na televizorju spremeni, bo kakovost zvoka boljša. (V meniju televizorja so lahko uporabljeni različni izrazi za Dolby Digital in PCM, odvisno od proizvajalca televizorja.)

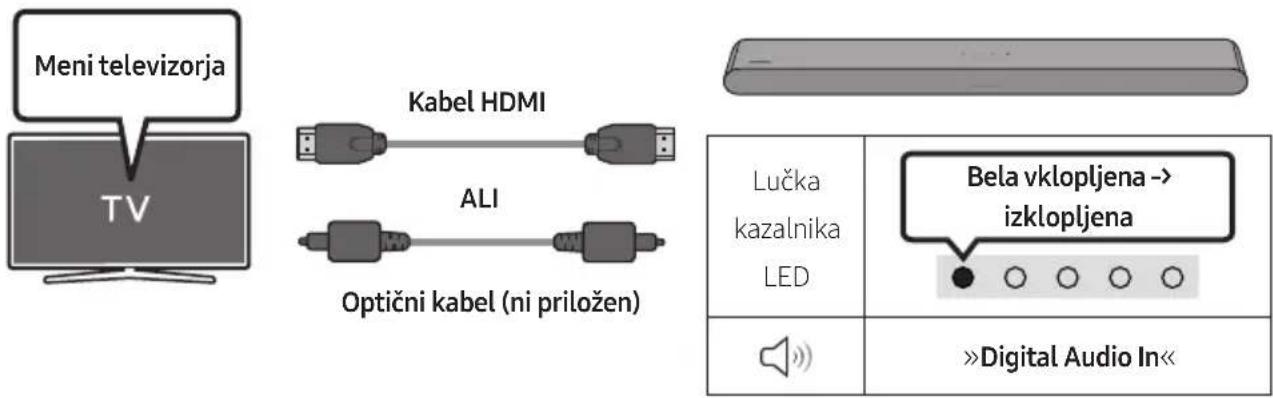

Povezava z uporabo optičnega kabla

Kontrolni seznam pred povezavo

• Ko sta priključena tako kabel HDMI kot optični kabel, najprej prejmete signal HDMI.
• Pri uporabi optičnega kabla in će so na priključkih pokrovčki, jih ne pozabite odstraniti.

1. Ko sta televizor in zvočnik Soundbar izklopljena, z optičnim kablom (ni priložen) povežite vrata DIGITAL AUDIO IN (OPTICAL) na zvočniku Soundbar in izhodna OPTICAL vrata na televizorju, kot je prikazano na sliki.
2. Vklopite zvočnik Soundbar in televizor.
3. Pritisnite gumb 📍 (Večfunkcijsko) na vrhu zvočnika Soundbar ali gumb ➞ (Vir) na daljinskem upravljalniku in nato izberite način »Digital Audio In« . Nato se bo oddalo obvestilo »Digital Audio In«.
4. Zvok televizorja se oddaja iz zvočnika Soundbar.

Povezava prek funkcije Bluetooth

Ko je televizor Samsung povezan prek funkcije Bluetooth, lahko stereo zvok poslušate brez uporabe kablov.

- Povezati je mogoče samo en televizor Samsung hkrati.

- Poveže se lahko televizor Samsung, ki podpira funkcijo Bluetooth.

Preverite specifikacije vašega televizorja.

Gumb za seznanjanje napraveBluetooth	Lučka kazalnika LED
ALIKo je v načinu »Bluetooth«When in “Bluetooth” mode	SeznanjanjePovezava je dokončanaDokler seznanjanje ni končano, se večbarvna lučka LED spreminja v naslednjem zaporedjuRdeča→Zelena→Modra.
	[DHKS]»Ready to connect via Bluetooth.«

1. Na televizorju Samsung izberite način Bluetooth.

(npr. Domov (n) → Meni → Nastavitve (☀️) → Vse nastavitve (☀️) → Zvok → Predvajanje zvoka → Seznam zvočnikov Bluetooth → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. S seznama na televizijskem zaslonu izberite »[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B«.

Na seznamu naprav Bluetooth na televizorju je na voljo zvočnik Soundbar, ki je označen z »Potrebno seznanjanje« ali »Seznanjeno«. Če želite televizor Samsung povezati z zvočnikom Soundbar, izberite sporočilo in vzpostavite povezavo.

1. Zdaj lahko zvok televizorja Samsung TV poslušate prek zvočnika Soundbar.

- Če med zvočnikom Soundbar in televizorjem Samsung obstaja dnevnik povezav, se zvočnik Soundbar samodejno poveže s spreminjanjem načina »Bluetooth«.

• Če na seznamu zvočnikov televizorja Samsung že obstaja zvočnik Soundbar (npr. [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), ga izbrišite.
  • Nato ponovite korake od 1 do 3.

Odklop zvočnika Soundbar iz televizorja Samsung

Pritisni gumb 📍 (Večfunkcijsko) na vrhu zvočnika Soundbar ali gumb ➞ (Vir) na daljinskem upravljalniku, da izberete način, ki ni »Bluetooth«.

- Prekinitev povezave lahko traja, saj mora televizor Samsung prejeti odgovor iz zvočnika Soundbar. (Potreben čas se lahko razlikuje glede na model televizorja Samsung.)

Opombe o povezavi Bluetooth

• Za povezavo prek povezave Bluetooth položite novo napravo znotraj razdalje 1 metra.
• Če boste pri povezovanju naprave Bluetooth morali vnesti kodo PIN, vnesite <0000>.
• Zvočnik Soundbar se samodejno izklopi po 18 minutah v stanju pripravljenosti.
• Zvočnik Soundbar morda v naslednjih okoliščinah ne bo pravilno izvajal iskanja ali povezave Bluetooth:
  – Če je v okolici zvočnika Soundbar močno električno polje.
  – Če z zvočnikom Soundbar istočasno seznanjate več naprav Bluetooth.
• Če je naprava Bluetooth izklopljena, ni nameščena ali pa ne deluje pravilno.

- Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).

Vzpostavitev povezave prek omrežja Wi-Fi

Kontrolni seznam pred povezavo

• Povezava Wi-Fi je na voljo samo v TV-jih Samsung.
• Preverite, ali je brezžični usmerjevalnik (Wi-Fi) vklopljen in ima TV vzpostavljeno povezavo z njim.
  • TV in Soundbar morata biti povezana z istim brezžičnim omrežjem (Wi-Fi).
• Če vaš brezžični usmerjevalnik (Wi-Fi) uporablja kanal DFS, ne boste mogli vzpostaviti povezave Wi-Fi med TV-jem in modulom Soundbar. Za podrobnosti se obrnite na ponudnika internetnih storitev.
• Ker se lahko meniji razlikujejo glede na leto proizvodnje, glejte priročnik TV-ja.

• Če želite TV povezati z modulom Soundbar prek omrežja Wi-Fi, Soundbar najprej povežite z brezžičnim usmerjevalnikom. Podrobnosti o tem, kako vzpostaviti povezavo z omrežjem Wi-Fi, so na strani 32.

• Več informacij o vzpostavljanju povezave Wi-Fi z modulom Soundbar je na strani 32 »Metoda 2. Povezava prek Wi-Fi (brezžično omrežje)«.

• V meniju za zvok TV-ja spremenite vhodni vir na Soundbar.

• TV-ji Samsung, ki so prišli na trg leta 2017 ali pozneje

Domov (☐) → Meni → Nastavitve (☐) → Vse nastavitve (☐) → Zvok → Predvajanje zvoka → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Povezovanje s televizorjem, ki podpira Dolby Atmos®

Kontrolni seznam pred povezavo

• Dolby Atmos® je podprt v načinu »TV ARC« ali »Wi-Fi«.
• Zagotovite, da vsebina podpira tehnologijo Dolby Atmos®.

1. Med priklapljanjem kabla HDMI morata biti zvočnik Soundbar in televizor izklopljena, kot je prikazano na sliki.
2. Vklopite zvočnik Soundbar in televizor.
3. Zvok televizorja se predvaja iz zvočnika Soundbar.

1. TV in Soundbar povežite z istim brezžičnim omrežjem (Wi-Fi).
2. Za zvočni izhod televizorja izberite zvočnik Soundbar.
3. Zvok televizorja se predvaja iz zvočnika Soundbar.

OPOMBE

• Konfiguracija Dolby Atmos® na predvajalniku BD ali drugi napravi, ki je povezana s televizorjem. V meniju z nastavitvami v predvajalniku BD ali drugi napravi odprite možnosti za zvočni izhod in preverite, ali je za bitni tok izbrana možnost »Brez kodiranja«. V predvajalniku Samsung BD izberite na primer »Začetni meni → Zvok → Digitalni izhod« in izberite »Bitni tok (neobdelan)«.
• Ta funkcija je na voljo v nekaterih Samsung TV-jih in modelih zvočnika Soundbar.

Uporaba funkcije Q-Symphony

Soundbar je med uporabo funkcije Q-Symphony sinhroniziran s televizorjem Samsung, da lahko predvaja zvok prek dveh naprav in s tem omogoči najboljši učinek prostorskega zvoka. Ko je Soundbar povezan, se v meniju Predvajanje zvoka v televizorju odpre meni »TV+Soundbar«. Izberite ustrezen meni.

- Primer menija televizorja: TV + ime serije zvočnika [AV] Soundbar (HDMI)

- Primer menija televizorja: TV + ime serije zvočnika [AV] Soundbar (Wi-Fi)

OPOMBE

• Deluje lahko v skladu s kodekom, ki ga podpira televizor.
• Ta funkcija je podprta le, če je priključen kabel HDMI, optični kabel (ni priložen) ali je povezan z Wi-Fi.
• Prikazano sporočilo se lahko razlikuje, odvisno od modela TV.
• Poskrbite, da sta TV in Soundbar povezana z istim brezžičnim usmerjevalnikom/frekvenco.
• Ta funkcija je na voljo v nekaterih Samsung TV-jih in modelih zvočnika Soundbar.

Uporaba SpaceFit Sound

1. način: vzpostavitev povezave prek zvočnika Soundbar

Da bi omogočili to funkcijo, vklopite način SpaceFit Sound z daljinskim upravljalnikom zvočnika Soundbar.

( ⚙️ (Upravljanje zvoka) → »SpaceFit Sound Off« → ▲ ( Gor ) → »SpaceFit Sound On«)

• Ta funkcija je na voljo v vseh načinih zvoka.

2. način: vzpostavitev povezave prek TV

Če želite omogočiti to funkcijo, v meniju televizorja Samsung vklopite način Prilagodljiv zvok+.

(Domov (☐) → Meni → Nastavitve (☒) → Vse nastavitve (☒) → Splošno → Nastavitve pametnega načina → Prilagodljiv zvok+)

- Če v televizorju vklopite način Prilagodljiv zvok+, bo zvočni način zvočnika Soundbar samodejno preklopil na Prilagodljiv zvok+.

OPOMBA

- Ta funkcija deluje, ko je Soundbar povezan z nekaterimi televizorji Samsung.

06 POVEZOVANJE Z ZUNANJO NAPRAVO

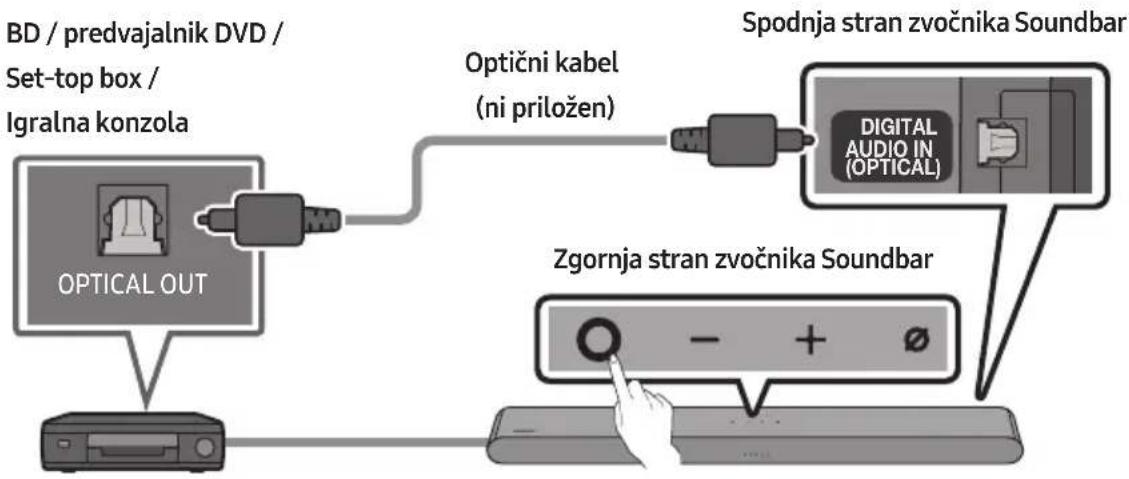

Povezava z uporabo optičnega kabla

1. Ko sta zunanja naprava in zvočnik Soundbar izklopljena, z optičnim kablom (ni priložen) povežite vrata DIGITAL AUDIO IN (OPTICAL) na zvočniku Soundbar in izhodna OPTICAL vrata na televizorju, kot je prikazano na sliki.
2. Vklopite zvočnik Soundbar in zunanjo napravo.
3. Pritisnite gumb 📍 (Večfunkcijsko) na vrhu zvočnika Soundbar ali gumb ➔ (Vir) na daljinskem upravljalniku in nato izberite način »Digital Audio In«. Nato se bo oddalo obvestilo »Digital Audio In«.
4. Zvok zunanje naprave se oddaja iz zvočnika Soundbar.

07 POVEZOVANJE MOBILNE NAPRAVE

Metoda 1. Povezovanje prek funkcije Bluetooth

Ko je mobilna naprava povezana prek funkcije Bluetooth, lahko stereo zvok poslušate brez uporabe kablov.

- Ko seznanjeno napravo Bluetooth povežete z izklopljenim zvočnikom Soundbar, se le-ta samodejno vklopi.

Mobilna naprava

Začetna povezava

Gumb za seznanjanje napraveBluetooth	Lučka kazalnika LED
ALIKo je v načinu »Bluetooth«	Dokler seznanjanje ni končano, se večbarvna lučka LED spreminja v naslednjem zaporedjuRdeča→Zelena→Modra.»Ready to connect via Bluetooth.«
	»Ready to connect via Bluetooth.«

1. Na seznamu vaše naprave izberite »[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B«.
2. S povezavo prek vmesnika Bluetooth predvajajte glasbene datoteke iz naprave na zvočniku Soundbar.

Če se naprava ne poveže

• Če je zvočnik Soundbar že na seznamu zvočnikov v mobilni napravi (npr. [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), ga izbrišite.
• Ponovite 1. in 2. korak.

Opombe o povezavi Bluetooth

• Za povezavo prek povezave Bluetooth položite novo napravo znotraj razdalje 1 metra.
• Če boste pri povezovanju naprave Bluetooth morali vnesti kodo PIN, vnesite <0000>.
• Zvočnik Soundbar se samodejno izklopi po 18 minutah v stanju pripravljenosti.
• Zvočnik Soundbar morda v naslednjih okoliščinah ne bo pravilno izvajal iskanja ali povezave Bluetooth:

– Če je v okolici zvočnika Soundbar močno električno polje.

• Če z zvočnikom Soundbar istočasno seznanjate več naprav Bluetooth.
• Če je naprava Bluetooth izklopljena, ni nameščena ali pa ne deluje pravilno.

- Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).

• Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).
• Povežite le z napravo Bluetooth, ki podpira funkcijo A2DP (AV).

- Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (prostoročno).

• Ko zvočnik Soundbar povežete z napravo Bluetooth, naj bosta čim bližje.
• S povečevanjem medsebojne oddaljenosti med zvočnikom Soundbar in napravo Bluetooth se slabša kakovost zvoka. Če sta napravi zunaj območja dosega, bo povezava Bluetooth morda prekinjena.
• Povezava Bluetooth na območjih s slabim sprejemom morda ne bo delovala, kot je predvideno.

• V spodaj navedenih pogojih lahko v napravi Bluetooth pride do šumov ali nepravilnega delovanja:

• Ko se telo dotika oddajnika signala na napravi Bluetooth ali zvočniku Soundbar.

• V vogalih ali v bližini ovire, kot je stena ali predelna stena, kjer lahko pride do sprememb električne energije.
• Ob izpostavljenosti radijskim motnjam, ki jih povzročajo drugi izdelki, ki delujejo v istem frekvenčnem razponu, kot so medicinski pripomočki, mikrovalovne pečice in naprave za brezžični LAN.
• Ovire, kot so vrata in stene, lahko vplivajo na kakovost zvoka, čeprav so naprave znotraj dosega delovanja.

- Upoštevajte, da zvočnika Soundbar med uporabo možnosti Bluetooth ni mogoče seznaniti z drugimi napravami Bluetooth.

- Ta brezžična naprava lahko med delovanjem povzroči električne motnje.

Prekinitev povezave med napravo Bluetooth in zvočnikom Soundbar

Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku naprave Bluetooth.

• Povezava naprave Soundbar bo prekinjena.
• Ob prekinitvi povezave zvočnika Soundbar z napravo Bluetooth večbarvni LED-indikator na zvočniku Soundbar trikrat utripne »Rdeče«.

Prekinjanje povezave med zvočnikom Soundbar in napravo Bluetooth

Pritisni gumb 📍 (Večfunkcijsko) na vrhu zvočnika Soundbar ali gumb ➞ (Vir) na daljinskem upravljalniku, da izberete način, ki ni »Bluetooth«.

- Prekinitev povezave traja, ker mora naprava Bluetooth prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikuje, odvisno od naprave Bluetooth)

Metoda 2. Povezava prek Wi-Fi (brezžično omrežje)

Če želite zvočnik Soundbar povezati z mobilno napravo prek brezžičnega omrežja (Wi-Fi), potrebujete aplikacijo SmartThings.

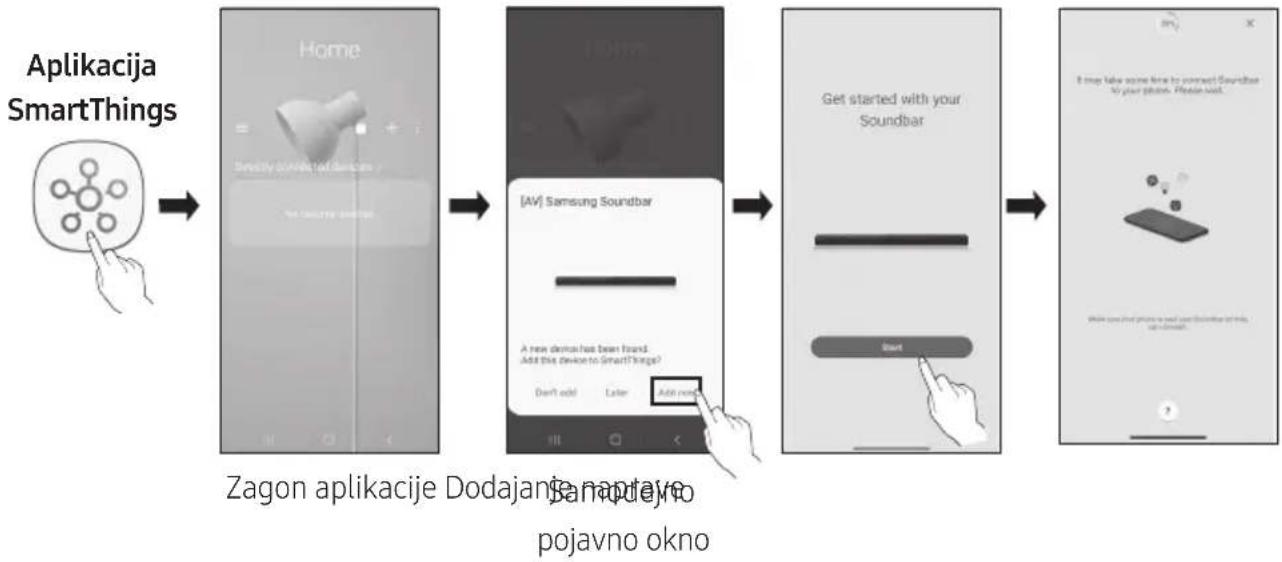

Začetna povezava

1. V svojo mobilno napravo (pametni telefon ali tablični računalnik) namestite aplikacijo SmartThings in jo zaženite.
2. V aplikaciji upoštevajte navodila na zaslonu, da dodate zvočnik Soundbar.

- Samodejno pojavno okno (drugi posnetek zaslona spodaj) se v nekaterih napravah morda ne prikaže.

Če se pojavno okno ne prikaže, pritisnite » + « na zaslonu Home. Zvočnik Soundbar je dodan v aplikacijo.

- Spodnja ilustracija se lahko razlikuje, odvisno od različice aplikacije.

Uporaba funkcije Tap Sound

Z mobilno napravo se dotaknite zvočnika Soundbar, da začnete prek njega predvajati zvok iz mobilne naprave.

• Ta funkcija morda ne bo podprta, kar je odvisno od vaše mobilne naprave.
• Ta funkcija je združljiva le z mobilnimi napravami Samsung, ki imajo operacijski sistem Android 8.1 ali novejši.

1. Na svoji mobilni napravi vklopite funkcijo Tap Sound.

- Podrobnejše informacije o vklopu te funkcije najdete v poglavju »Omogočite funkcijo Tap Sound« v nadaljevanju.

1. Z mobilno napravo se dotaknite zvočnika Soundbar. Na prikazanem sporočilnem oknu izberite »Začnite«. Med mobilno napravo in zvočnikom Soundbar se vzpostavi povezava Bluetooth.

2. Predvajajte zvok iz mobilne naprave prek zvočnika Soundbar.

3. Ta funkcija mobilno napravo poveže z zvočnikom Soundbar preko tehnologije Bluetooth s tem, ko zazna vibracije, ki nastanejo ob dotiku naprave z zvočnikom Soundbar.

4. Pazite, da se z mobilno napravo ne dotaknete ostrih robov zvočnika Soundbar. Zvočnik Soundbar ali mobilna naprava se lahko opraska ali poškoduje.
5. Priporočljivo je, da je mobilna naprava zaščitena z ovitkom. Rahlo se dotaknite širokega območja v zgornjem delu zvočnika Soundbar in pri tem ne uporabite prevelike sile.
6. Za uporabo te funkcije morate aplikacijo SmartThings posodobiti na najnovejšo različico. Funkcija morda ne bo podprta, kar je odvisno od različice aplikacije.

Omogočite funkcijo Tap Sound

Z aplikacijo SmartThings vklopite funkcijo Tap View, Tap Sound.

1. Na mobilni napravi zaženite aplikacijo SmartThings.
2. Na zaslonu aplikacije SmartThings, ki je prikazana na mobilni napravi, izberite (≡→).
3. »Tap View, Tap Sound« nastavite na vklopljeno, da bo funkcija lahko delovala, ko se bo mobilna naprava približala zvočniku Soundbar.

OPOMBE

• Ko je mobilna naprava v načinu varčevanja z energijo, funkcija Tap Sound ne deluje.
• Funkcija Tap Sound morda ne bo delovala, če bodo v bližini zvočnika Soundbar naprave, ki povzročajo radijske motnje, kot so na primer električne naprave. Zagotovite, da bodo vse naprave, ki lahko povzročajo radijske motnje, postavljene dovolj daleč stran od zvočnika Soundbar.

08 VZPOSTAVLJANJE POVEZAVE PREK APPLE AIRPLAY 2

• Ta funkcija morda ne bo na voljo v vseh državah.
  • Ta Samsung Soundbar podpira AirPlay 2 in zahteva iOS 11.4 ali novejši.

Z AirPlay 2 lahko predvajate glasbo, podcaste in druge zvočne formate z vaše naprave Apple v zvočnik Samsung Soundbar.

• Preverite, ali je zvočnik Soundbar vključen in priključen v isto omrežje Wi-Fi kot vaša naprava Apple.
• Na vaši napravi iPhone, iPad ali Mac pojdite v Nadzorni center ali aplikacijo, ki podpira AirPlay in izberite
• S seznama razpoložljivih naprav izberite zvočnik Soundbar, da bi predvajali trenutni zvok.

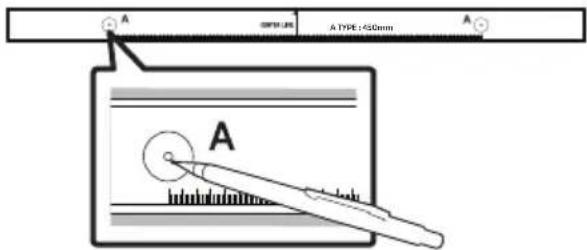

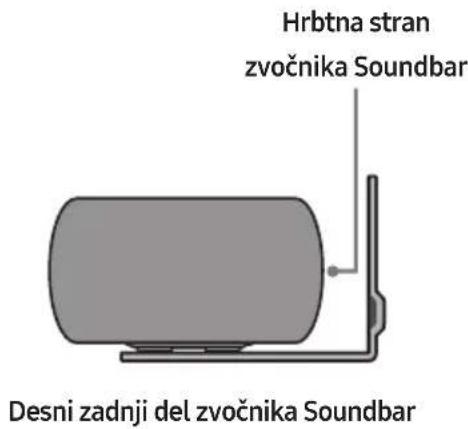

09 NAMESTITEV STENSKEGA NOSILCA

Previdnostni ukrepi za namestitev

• Nameščajte samo na navpične stene.
• Ne nameščajte v prostorih z visoko temperaturo ali vlažnostjo.
• Preverite, ali je stena dovolj močna, da podpira težo izdelka. Če ni, steno ojačajte ali izberite drugo mesto namestitve.
• Kupite in uporabite pritrdilne vijake ali sidra, ki so primerna za vašo steno (mavčna plošča, železna plošča, les itd.). Če je mogoče, podporne vijake pričvrstite v stebre.
• Stenske vijake kupite glede na vrsto in debelino stene, na katero želite namestiti zvočnik Soundbar.

- Premer: M5

– Dolžina: Priporočljivo 35 mm ali več.

• Pred namestitvijo zvočnika Soundbar na steno priključite kable iz enote na zunanje naprave.
• Preden namestite enoto, se prepričajte, da je izklopljena in ni priključena na vir napajanja. Sicer lahko pride do električnega udara.

Komponente stenskega nosilca

Držalo za stenski nosilec

x 2

x2

(M4 × L10)

Vijak nosilca Vijak

Stenski nosilec

1. Držalo za stenski nosilec postavite ob površino stene.

- Držalo za stenski nosilec mora biti poravnano. - Če je televizor pritrjen na zid, zvočnik Soundbar namestite vsaj 5 cm pod televizorjem.

1. Sredinsko črto Držalo za stenski nosilec poravnajte s sredino televizorja (če zvočnik Soundbar nameščate pod televizor) in s trakom namestite Držalo za stenski nosilec na steno.

- Če zvočnika ne nameščate pod televizor, Sredinsko črto postavite na sredino območja namestitve.

1. S svinčnikom označite položaje lukenj in odstranite Držalo za stenski nosilec.

1. Z vrtalno krono ustrezne velikosti pri vsaki oznaki v steni izvrtajte luknjo.

- Če oznaki ne ustrezata položajem sornikov, pred vstavljanjem podpornih vijakov v luknji vstavite ustrezni sidri. Če uporabljate sidra, se prepričajte, da sta luknji, ki ju boste izvrtali, dovolj veliki za uporabljeni sidri.

1. Vijak (ni priložen) potisnite skozi Vijak nosilca in nato oba vijaka čvrsto privijte v luknjo podpornega vijaka.

1. Na spodnji del zvočnika Soundbar z dvema Vijakoma (2) pravilno namestite Stenska nosilca (2).

- Pri namestitvi zagotovite, da so obešalni deli Stenskih nosilcev na zadnji strani zvočnika Soundbar.

- Dejanski izdelek se lahko razlikuje od slike, odvisno od modela.

1. Zvočnik Soundbar namestite s priloženima Stenskima nosilcema tako, da Stenska nosilca obesite na Vijak nosilca na steni.

Srednji del zvočnika Soundbar poravnajte s sredino televizorja, kot je prikazano na sliki. Zvočnik Soundbar mora biti nameščen vsaj 3 cm stran od televizorja, da pri prepoznavanju glasu ne bo prihajalo do motenj.

OPOMBE

• Poskrbite, da boste zvočnik Soundbar postavili na ravno in stabilno površino.
• Če mikrofon ni dovolj oddaljen od televizorja, lahko pride do težav pri prepoznavanju govora ali težav z zvokom.

11 POSODOBITEV PROGRAMSKE OPREME

Samodejna posodobitev

Ko je zvočnik Soundbar povezan z internetom, se posodobitve programske opreme prikažejo samodejno, tudi ko je zvočnik Soundbar izklopljen.

- Za uporabo funkcije samodejne posodobitve mora biti zvočnik Soundbar povezan z internetom.

Povezava Wi-Fi z zvočnikom Soundbar se prekine, če izklopite napajalni kabel Soundbar ali če prekinete električno napajanje. Če je napajanje izklopljeno, se ob vrnitvi napajanja ali ponovnemu priklopu napajalnega kabla zvočnik Soundbar vklopi in nato znova poveže z internetom.

Posodobitev prek USB

Spodnja stran zvočnika Soundbar

Samsung lahko v prihodnosti ponudi posodobitve za sistemsko programsko opremo zvočnika Soundbar.

Ko je posodobitev na voljo, lahko zvočnik Soundbar posodobite tako, da pogon USB, ki vsebuje vdelano programsko opremo za posodobitev, vstavite v vrata SERVICE zvočnika Soundbar.

1. Obiščite (www.samsung.com) → v meniju za podporo strankam poiščite ime modela.

- Več informacij o posodobitvi najdete v vodniku za posodobitev.

1. Prenesite datoteko za nadgradnjo (vrste USB).
2. Razširite datoteko, da ustvarite mapo z imenom datoteke.
3. Ustvarjeno mapo shranite na nosilec podatkov USB in ga priključite na zvočnik Soundbar.
4. Vklopite zvočnik Soundbar. Izdelek je nato posodobljen v 3 minutah.

• Izdelka med posodabljanjem ne izklopite in ne odstranite nosilca podatkov USB.
• Če rumena lučka LED po zaključeni posodobitvi programske opreme sveti, to pomeni, da poteka dodatna posodobitev. Ko se to zgodi, ne izklopite napajanja in ne odstranite pogona USB.
• Če se posodobitev ne nadaljuje, znova priključite napajalni kabel zvočnika Soundbar.
• Če je nameščena najnovejša različica, posodobitev ni izvedena.
• Posodobitev morda ne bo podprta, kar je odvisno od vrste nosilca podatkov USB.
• Če posodobitvena datoteka ni na voljo

- Če je posodobitvena datoteka za enako ali nižjo različico

Ponastavi

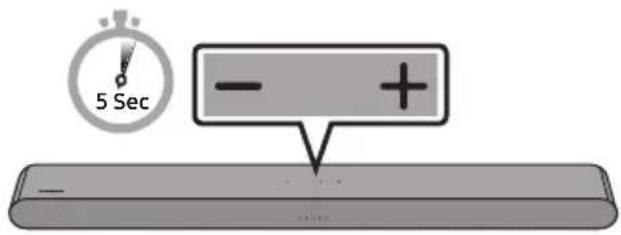

Ko je zvočnik Soundbar vklopljen, hkrati pritisnite gumba – + (Glasnost) na ohišju in ju držite vsaj 5 sekund. Zaslon LED se spremeni, kot je prikazano spodaj, nato se zvočnik Soundbar ponastavi.

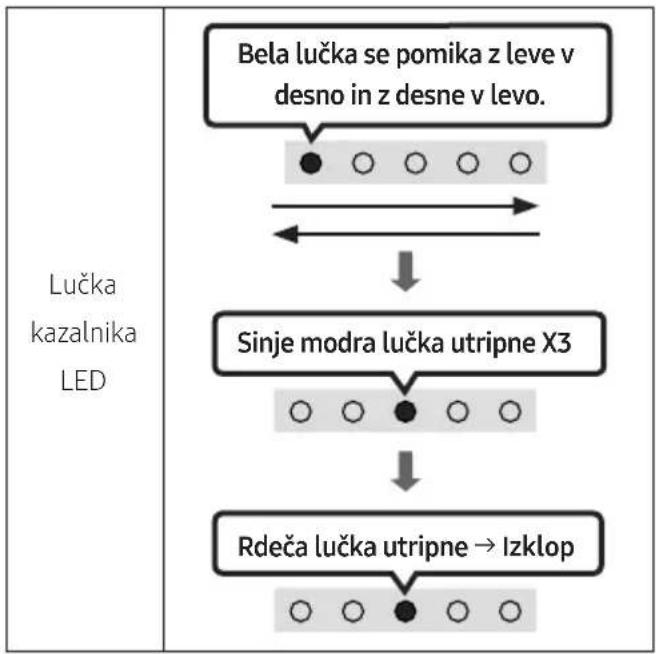

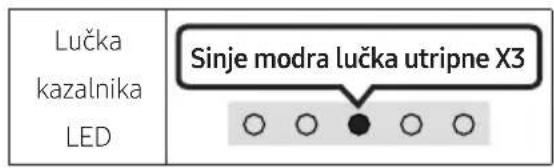

    B --> C["Sinje modra lučka utripne X3"]
    C --> D["○ ○ ○ ○"]
    D --> E["Rdeča lučka utripne → Izklop"]
    E --> F["○ ○ ○ ○"]

POZOR

• Vse nastavitve zvočnika Soundbar se ponastavijo.

Preden zaprosite za pomoč, preverite spodnje.

Soundbar se ne vklopi.

→Preverite, ali je napajalni kabel zvočnika Soundbar pravilno vstavljen v vtičnico.

Soundbar deluje nezanesljivo.

→Po tem, ko ste napajalni kabel odstranili, ga ponovno vstavite.
→Izključite in znova priključite zunanjo napravo in poskusite znova.
→Če ni signala, se zvočnik Soundbar samodejno izklopi po določenem času. Vklopite napajanje. (Glejte stran 10.)

Daljinski upravljalnik ne deluje.

→ Daljinski upravljalnik usmerite naravnost v Soundbar.
→Baterije zamenjajte z novimi.

Rdeča lučka LED na zvočniku Soundbar sveti.

→ Mikrofon je izključen. Vklopite mikrofon. (Glejte stran 8.)

Soundbar ne predvaja nobenega zvoka.

→Glasnost zvočnika Soundbar je prenizka ali izključena. Prilagodite glasnost.
→Ko je priključena katera koli zunanja naprava (STB, naprava Bluetooth, mobilna naprava itd.), prilagodite glasnost zunanje naprave.
→Za zvočni izhod televizorja izberite zvočnik Soundbar. (Televizor Samsung: Domov (
→ Meni → Nastavitve ( ✉ → Vse nastavitve ( ✉ → Zvok → Predvajanje zvoka → Izberite zvočnik Soundbar)

→Kabelska povezava z zvočnikom Soundbar ne sme biti ohlapna. Odstranite kabel in ga znova priključite.
→Popolnoma izključite napajalni kabel, nato pa ga znova priključite in vklopite izdelek.
→ Inicializirajte izdelek in poskusite znova. (Glejte stran 39.)

Če televizor ni povezan preko HDMI (ARC).

→Preverite, ali je kabel HDMI pravilno priključen na priključek ARC. (Glejte stran 18.)
→Povezava morda ni mogoča zaradi povezane zunanje naprave (set-top box, igralna naprava itd.). Zvočnik Soundbar priključite neposredno.
→Na televizorju morda ni aktiviran HDMI-CEC. Na meniju televizorja vklopite CEC. (Televizor Samsung: Domov (n) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → Povezava → Upravitelj zunanje naprave → Anynet+ (HDMI-CEC) SVETI)

Ni zvok ob priključitvi na televizor v načinu HDMI (ARC) ni zvočnega vhoda.

→Vaša naprava ne more predvajati vhodnega signala. Zvočni izhod televizorja spremenite na PCM ali Dolby Digital. (Za televizor Samsung: Domov ( → Meni → Nastavitve ( → Vse nastavitve ( ) Zvok → Strokovne nastavitve → Oblika zvočnega zapisa digitalnega izhoda)

Soundbar ne vzpostavi povezave prek vmesnika Bluetooth.

→Ko priključite novo napravo, za povezavo preklopite na Seznanjanje naprave Bluetooth. (Na daljinskem upravljalniku pritisnite gumb ✝ PAIR ali pritisnite gumb

∅ (Vklop/izklop mikrofona) na ohišju in ga držite vsaj 5 sekund.)

→Če je zvočnik Soundbar povezan z drugo napravo, za zamenjavo naprave najprej prekinite povezavo z obstoječo napravo.

→Ponovno ga povežite po tem, ko ste odstranili seznam zvočnikov Bluetooth iz naprave, ki jo želite povezati. (Televizor

Samsung: Domov (→ Meni → Nastavitve (→ Vse nastavitve ( )

Zvok → Predvajanje zvoka → Seznam zvočnikov Bluetooth)

→Odstranite in znova priključite električni vtič ter poskusite znova.

→ Inicializirajte izdelek in poskusite znova. (Glejte stran 39.)

Izpad zvoka pri povezavi prek vmesnika Bluetooth.

→Nekatere naprave, na primer mikrovalovna pečica, brezžični usmerjevalniki ipd., lahko povzročijo radijske motnje, če so preblizu zvočnika Soundbar.

→Če napravo, povezano prek vmesnika Bluetooth, premaknete predaleč od zvočnika Soundbar, lahko pride do prekinitve zvoka. Napravo premaknite bližje zvočniku Soundbar.

→Če je del vašega telesa v stiku z vmesnikom Bluetooth ali je izdelek nameščen na kovinskem pohištvu, lahko pride do prekinitve zvoka. Preverite okolje in pogoje namestitve.

Povezave prek omrežja Wi-Fi ni mogoče vzpostaviti.

→Preverite, ali je vaš brezžični usmerjevalnik vklopljen.
→Izklopite in znova vklopite usmerjevalnik ter poskusite znova.
→Soundbar ne vzpostavi povezave, će je brezžični signal prešibek. Poskušajte usmerjevalnik premakniti bližje zvočniku Soundbar ali po možnosti odstraniti morebitne ovire med njim in zvočnikom Soundbar.
→Če imate nov brezžični usmerjevalnik, morate znova konfigurirati nastavitve omrežja v zvočniku.

Soundbar se ne izklopi samodejno s televizorjem.

→Ko med gledanjem televizije izključite zvočnik Soundbar, onemogočite sinhronizacijo napajanja s televizorjem. Najprej izklopite televizor.

Funkcija AVA ni na voljo v naslednjih primerih.

→Funkcija AVA ne bo na voljo pri uporabi funkcije Q-symphony.
→Funkcija AVA ne bo na voljo, ko je mikrofon izklopljen.

Po priklopu televizorja na zvočnik Soundbar sem vklopil način Soundbar. Zvok se ne predvaja iz televizorja.

→Če povežete zvočnik Soundbar z mobilno napravo med tem, ko je zvočnik Soundbar povezan s televizorjem, bo zvočnik Soundbar predvajal zvok iz mobilne naprave in obenem ohranil povezavo s televizorjem. Zvok iz televizorja ne bo več predvajan.

→Odklopite mobilno napravo in zvok iz televizorja se bo znova oddajal prek zvočnika Soundbar.

13 LICENCA

Dolby

ATMOS

Če želite poslati vprašanja in zahteve za vprašanja o odprtkodnih projektih, obiščite spletno mesto Samsung Open Source (http://opensource.samsung.com)

15 POMEMBNO OBVESTILO O SERVISIRANJU

• Slike in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka.
• V naslednjih primerih vam lahko zaračunamo administrativne stroške:
  (a) e na dom pokličete serviserja in se izkaže, da izdelek ni pokvarjen (kar pomeni, da niste prebrali tega uporabniškega priročnika);
  (b) će napravo prinesete na servis in se izkaže, da ni pokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika).
• O znesku administrativnih stroškov vas bomo obvestili pred začetkom dela na izdelku oz. pred obiskom na domu.

16 SPECIFIKACIJE IN VODNIK

Tehnične lastnosti

Ime modela HW-S60B / HW-S61B
Teža 2,7 kg
Mere (Š x V x G) 670,0 x 62,0 x 105,0 mm
Območje obratovalne temperature +5°C do +35°C
Območje obratovalne vlažnosti 10 % ~ 75 %
OJAČEVALNIKNazivna izhodna moč (30W x 2) + (30W x 2) + (30W x 2) + 20W
Podprte oblike zapisa za predvajanje	Dolby 5.1ch / Dolby Digital Plus /Dolby ATMOS (Dolby Digital Plus) /DTS 5.1ch / LPCM 2ch
IZHODNA MOČ BREZŽIČNE NAPRAVENajvečja oddajna moč vmesnika Wi-Fi	100 mW pri 2,4–2,4835 GHz,200 mW pri 5,15–5,25 GHz,100 mW pri 5,25–5,35 GHz & 5,47–5,725 GHz
IZHODNA MOČ BREZŽIČNE NAPRAVENajvečja oddajna moč vmesnika BT	100 mW pri 2,4–2,4835 GHz

OPOMBE

- Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehničnih podatkov brez vnaprejšnjega bvestila.

- Podatki teže in dimenzije so približni podatki.

Varnostni ukrep: Zvočnik Soundbar se bo samodejno znova zagnal, če vklopite/izklopite Wi-Fi.

Skupna poraba v stanju pripravljenosti (W) 4,2W
Wi-FiNačin deaktivacije vrat	Če želite vklopiti/izklopiti Wi-Fi, na daljinskem upravljalniku modula Soundbar za 30 sekund pritisnite gumb CH LEVEL.
BluetoothNačin deaktivacije vrat	Če želite vklopiti/izklopiti Bluetooth, na daljinskem upravljalniku modula Soundbar za 30 sekund pritisnite gumb TONE CONTROL.

Samsung s tem izjavlja, da ta radijska oprema izpolnjuje zahteve Direktive 2014/53/EU in ustrezne zakonske zahteve v Združenem kraljestvu.

Celotno besedilo izjave o skladnosti je na voljo na spletnem mestu http://www.samsung.com, kjer obiščite razdelek za podporo in vnesite ime modela.

To opremo je dovoljeno uporabljati v državah EU in v Združenem kraljestvu.

Funkcijo WLAN (Wi-Fi ali SRD) s pasovno širino 5 GHz te opreme je dovoljeno uporabljati samo v zaprtih prostorih.

[Ustrezno odstranjevanje baterij v tem izdelku]

(velja za države z ločenimi sistemi zbiranja)

Ta oznaka na bateriji, v navodilih ali na embalaži pomeni, da baterij v tem izdelku ob izteku njihove življenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinjskimi odpadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebuje živo srebro, kadmij ali svinec v količinah, ki presegajo referenčne nivoje v direktivi ES 2006/66.

Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju.

Da bi zaščitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih zbirnih reciklažnih mestih.

Ustrezno odstranjevanje tega izdelka (odpadna električna & elektronska oprema)

(velja za države z ločenimi sistemi zbiranja)

Oznaka na izdelku, dodatni opremi ali dokumentaciji pomeni, da izdelka in njegove elektronske dodatne opreme (npr. električnega polnilnika, slušalk, kabla USB) ob koncu življenjske dobe ni dovoljeno odvreči med gospodinjske odpadke. Te izdelke ločite od drugih vrst odpadkov in jih odgovorno predajte v recikliranje ter tako spodbudite trajnostno vnovično uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje ljudi zaradi nenadzorovanega odstranjevanja odpadkov.

Uporabniki v gospodinjstvih naj se za podrobnosti o tem, kam in kako lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino, kjer so izdelek kupili, ali na krajevni upravni organ.

Poslovni uporabniki naj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki.

Za informacije o okoljski zavezanosti podjetja Samsung in regulativnih obveznostih za ta izdelek, kot so uredba REACH, direktiva WEEE ali predpisi o baterijah, obiščite:

Zahteve za okoljsko primerno zasnovo zunanjih napajalnikov :

www.samsung.com/global/ecodesign_component
