MANUAL DE UTILIZARE HWS67B SAMSUNG

Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung.

	ATENTIERISC DE ELECTROCUTARENU DESCHIDEȚI
	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
	Acest simbol indică faptul că produsul este însoșit de documentație importantă privind utilizarea și întreținerea.
	Produs clasa II: Acest simbol indică că nu este necesară împământarea.Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă).
	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
	Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță.

ATENTIE

AVERTISMENT

- Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENTIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET.
• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
• Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUTII

1. Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.

4. Protejati aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblați sau supraîncălziti bateriile.

ATENTIE : Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiti bateria cu una de același tip sau de un tip echivalent.

CONTINUT

01 Verificarea componentelor 6

02 Prezentarea generală a produsului 7

Panoul frontal/superior al sistemului Soundbar 7

Panoul inferior al sistemului Soundbar 9

03 Folosirea telecomenzii 10

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) ____ 10

Cum se utilizează telecomanda ____ 10

Active Voice Amplifier (AVA) ____ 14

Folosirea butoanelor ascunse (butoane cu mai multe funcții) ____ 14

Specificatiile de ieşire pentru diferite moduri de efecte de sunet ____ 15

Reglarea volumului sistemului Soundbar cu o telecomandă TV 16

04 Conectarea sistemului Soundbar 17

Conectarea la energie electrică 17

Conectarea kitului wireless spate Samsung și a subwooferului la dispozitivul Soundbar ____ 17

05 Conectarea la un Televizor 18

Conectarea televizorului care acceptă HDMI ARC (Audio Return Channel) ____ 18

Conectarea cu un cablu optic 20

Conectarea prin Bluetooth 21

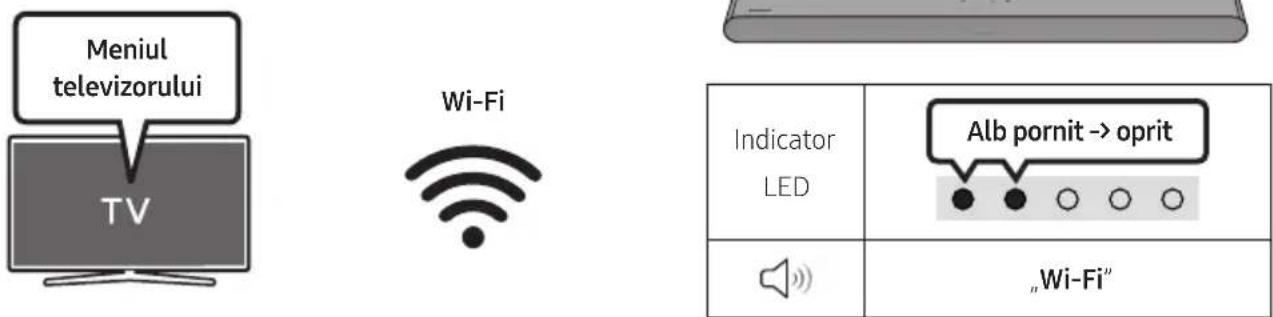

Conectarea prin Wi-Fi 23

Conectarea la un televizor care acceptă Dolby Atmos® 24

Utilizarea funcției Q-Symphony 26

Utilizarea SpaceFit Sound 27

06 Conectarea la un dispozitiv extern 28

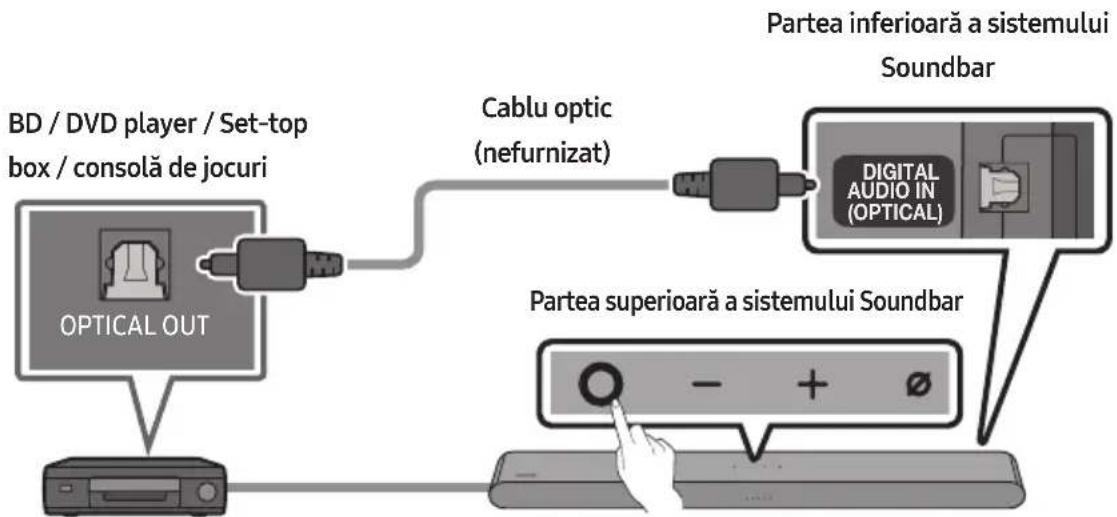

Conectarea cu un cablu optic ____ 28

07 Conectarea unui dispozitiv extern 29

Metoda 1. Conectarea prin Bluetooth ____ 29

Metoda 2. Conectarea prin Wi-Fi (retea wireless) ____ 32

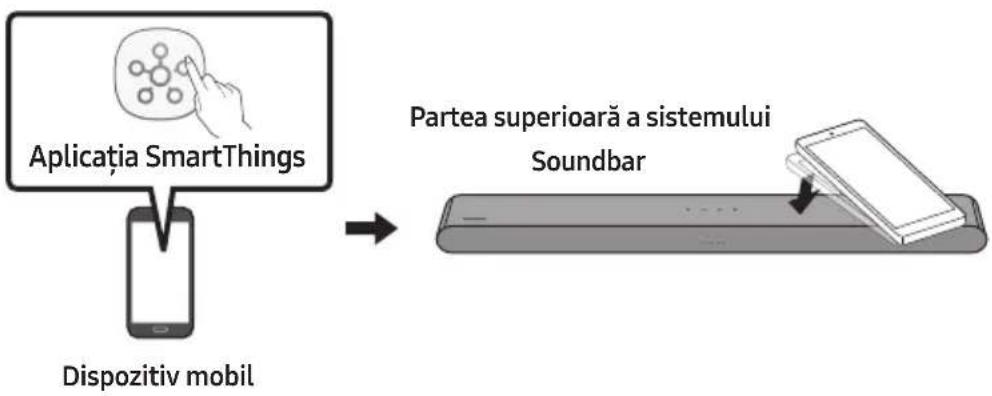

Utilizarea funcției Tap Sound 33

08 Conectarea prin Apple AirPlay 2 34

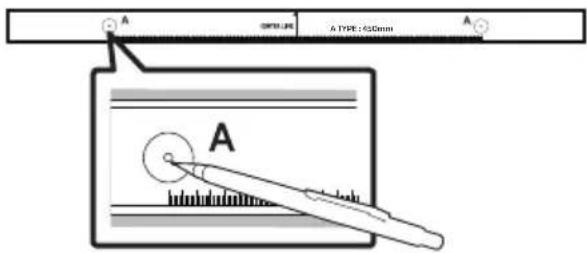

09 Montarea suportului de perete 35

Precauții pentru instalare ____ 35

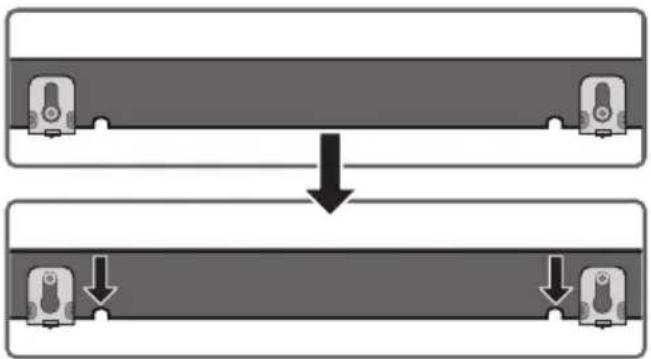

Componente pentru montarea pe perete ____ 35

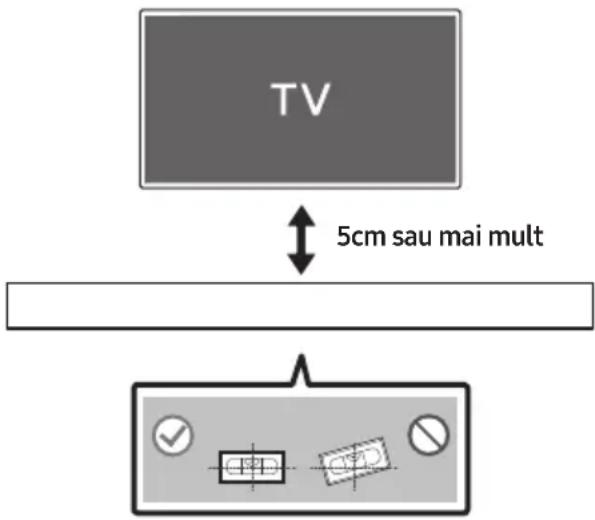

10 Instalarea sistemului Soundbar în fața televizorului

11 Actualizare software 38

Actualizare automată 38

Actualizare USB 38

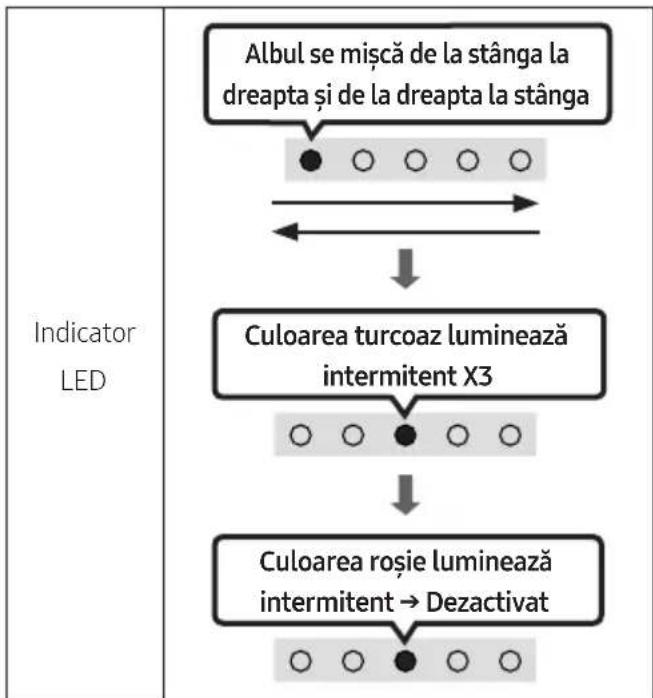

Resetare 39

12 Depanare 40

13 License 42

14 Notificare de licență open source 43

15 Notă importantă despre service 43

16 Specificații și sugestii 44

Specificatii 44

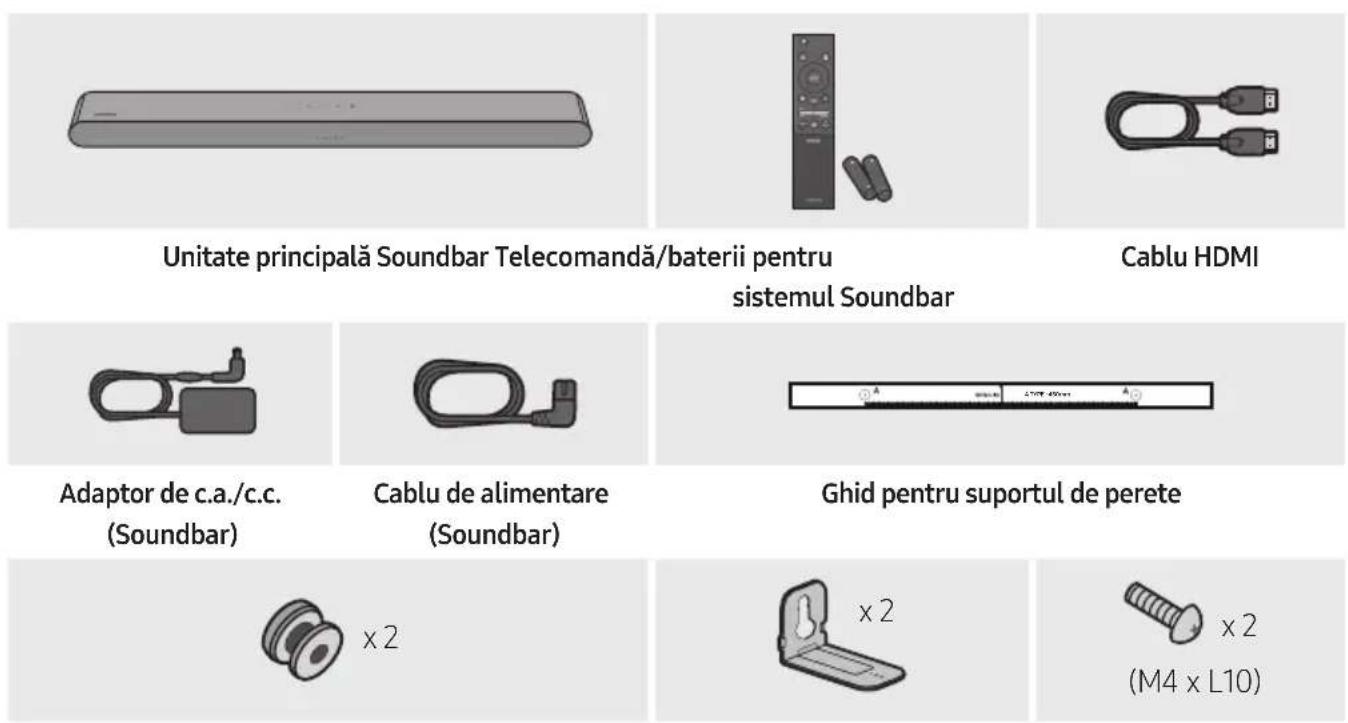

01 VERIFICAREA COMPONENTELOR

Şurub suport Suport de fixare pe perete Şurub

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)
• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați Centrul de service Samsung sau Centrul de asistență clienti Samsung.
• Pentru mai multe informații despre montarea pe perete, consultați pagina 35.
• Designul, specificațiile și ecranul de aplicații pot suferi modificări fără informare în prealabil.
• Aspectul accesorilor poate diferi uşor de ilustrațiile de mai sus.

02 PREZENTAREA GENERALĂ A PRODUSULUI

Panoul frontal/superior al sistemului Soundbar

1	Indicator LED	Indicatorul LED clipește, luminează sau își schimbă culoarea în funcție de modul sau starea curentă a sistemului Soundbar. Culoarea indicatorului LED și numărul de lumini indică modul activ, după cum este descris mai jos.
		LED alb	LED alb	LED multicolor	LED alb	LED alb
		• LED-ul multicolor devine Alb, Turcoaz, Verde, Roșu și Albastru, în funcție de mod sau de stare.
2	Butonul Funcții multiple	În modul standby, apăsați pe butonul (Funcții multiple) pentru a porni sistemul Soundbar.• Apăsați butonul (Funcții multiple) pentru a schimba modul. De fiecare dată când schimbați modul, LED-ul se aprinde în alb și apoi se oprește.

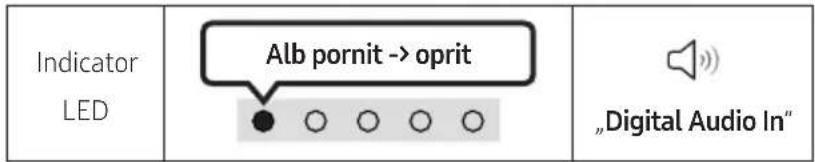

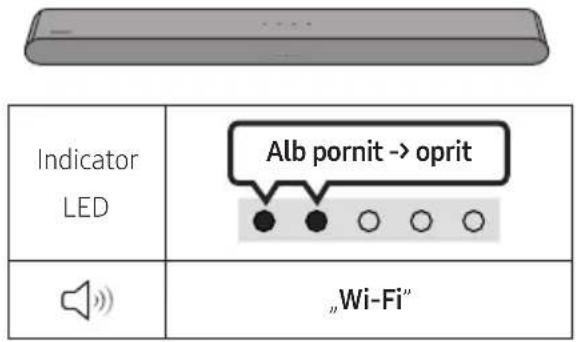

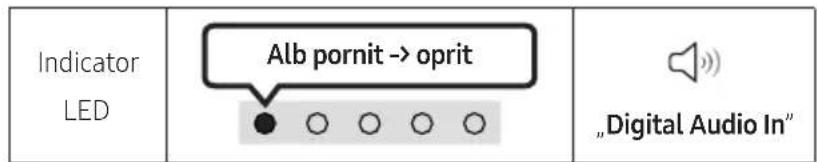

		Indicator LED	Alb pornit -> oprit Alb	pornit -> oprit Alb pornit->	oprit
			„Digital Audio In” sau „TV ARC“	„Wi-Fi“	„Bluetooth“
3	Buton de volum	Apăsați butonul (Volum) pentru a regla volumul.

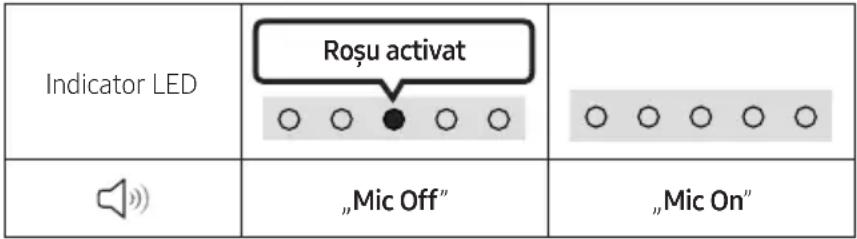

4	Butonul Microfon pornit/oprit	Apăsați butonul (Activarea/dezactivarea microfonului) pentru a porni sau opri microfonul. Atunci când microfonul este oprit, indicatorul LED va lumina roșu.

• Atunci când conectați cablul c.a., butonul de alimentare va începe să funcționeze în 4 până la 6 secunde.
• Atunci când porniți această unitate, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.
• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați boxele televizorului la Difuzor extern.
• Puteți să porniți și să opriți feedbackul audio prin intermediul aplicației SmartThings. Pentru a afla cum se utilizează aplicația SmartThings, consultați „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”.

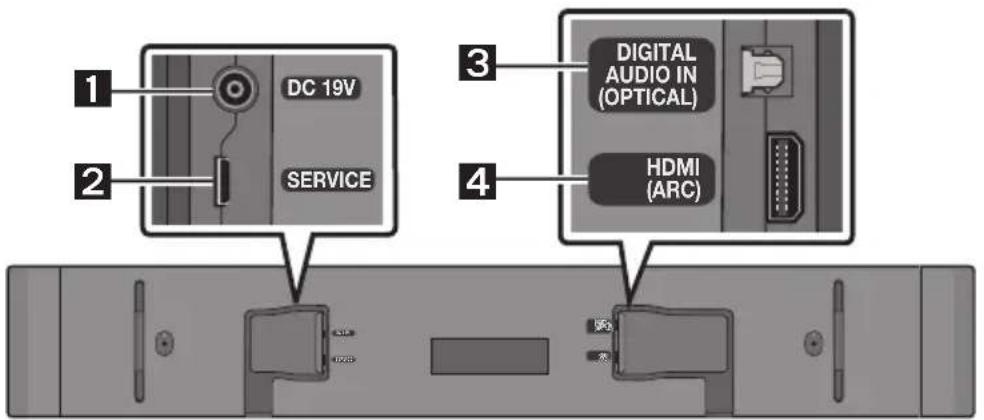

Panoul inferior al sistemului Soundbar

1	DC 19V (Intrare alimentare cu energie)Conectați adaptorul de alimentare c.a./c.c. (Consultați pagina 17)

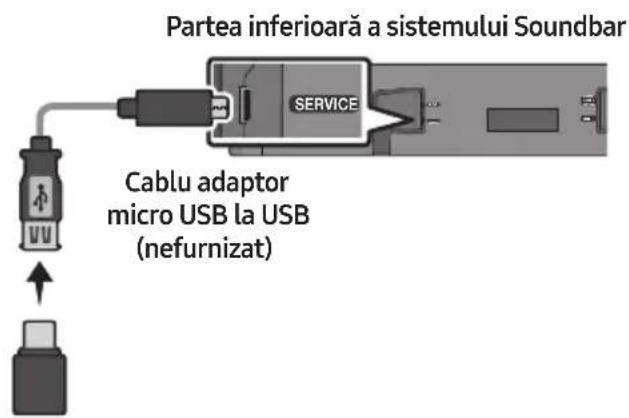

2	SERVICEConectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului.
3	DIGITAL AUDIO IN (OPTICAL)Conectați ieșirea (optică) digitală a unui dispozitiv extern. (Consultați pagina 28)
4	HDMI (ARC)Conectați la mufa HDMI (ARC) de pe un televizor TV. (Consultați pagina 18)

• Atunci când deconectați cablul de alimentare al adaptorului electric c.a./c.c. din priza de perete, trageți de ștecăr. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză c.a. până la finalizarea conexiunilor dintre componente.

03 FOLOSIREA TELECOMENZII

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)

Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AAA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție.

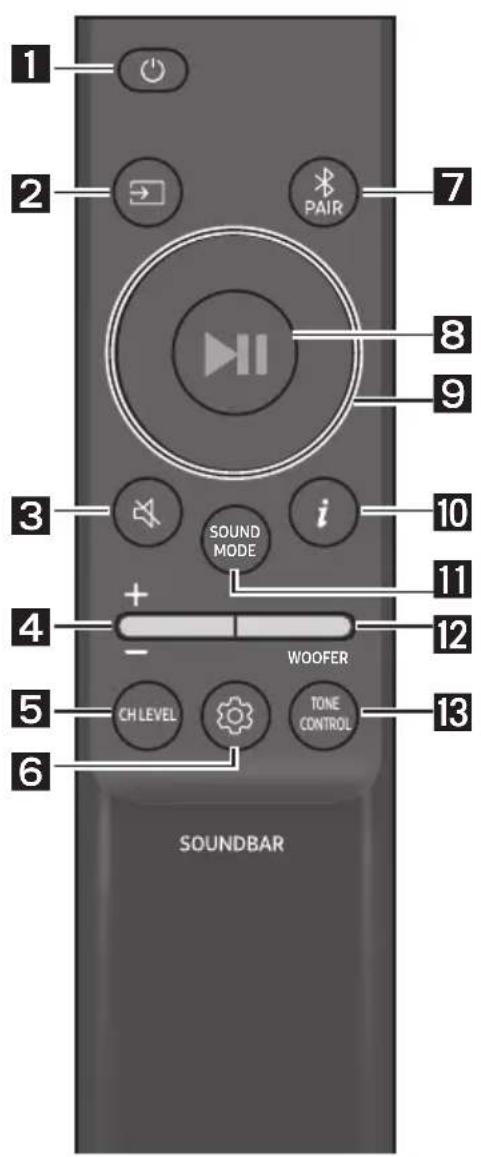

Cum se utilizează telecomanda

1

Alimentare

Pornește și oprește sistemul Soundbar.

- Functia Auto Power Down

Unitatea se opreşte automat în următoarele situații:

- În modul „Digital Audio In“ sau „TV ARC”/„Wi-Fi”/„Bluetooth“ dacă nu există semnal audio timp de 18 minute.

2

→ (Sursă)

Apăsați pentru a selecta o sursă conectată la Soundbar.

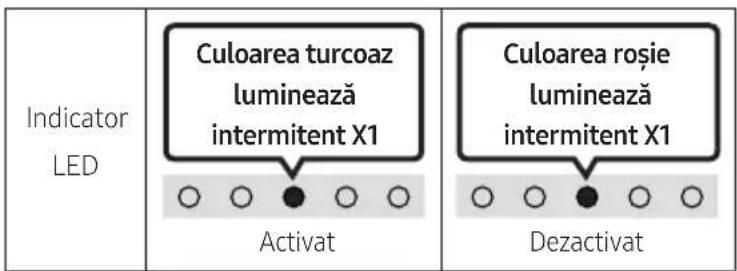

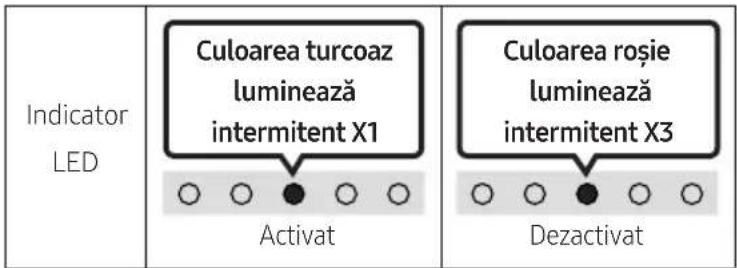

• Feedback audio Activat/Dezactivat

Puteți porni sau opri Feedbackul audio. Mențineți apăsat pe butonul (Sursă) de pe telecomandă timp de cel puțin 5 secunde, când dispozitivul Soundbar este oprit (modul Stare de veghe).

3	(Anularea sunetului)Apăsați butonul (Anularea sunetului) pentru a dezactiva sunetul.Apăsați-l din nou pentru a-l reactiva.
	IndicatorLED
4	VolumApăsați butonul în sus sau în jos pentru a regla volumul.
	IndicatorLED	Creștere volum	Reducere volum

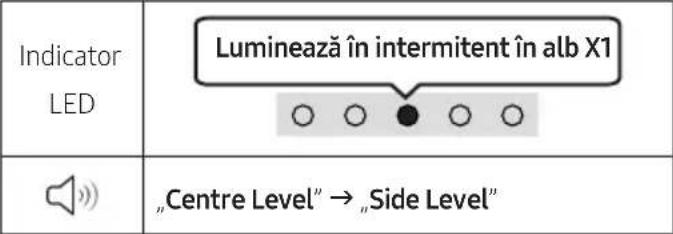

5	CH LEVELApăsând butonul, puteți regla volumul fiecărui difuzor.– Dacă difuzoarele spate (comercializate separat) sunt conectate, este acceptată setarea „Rear Level”. Pentru reglarea volumului „Rear Level” între -6 și +6 utilizând butoanele Sus/Jos.

6

(Controlul sunetului)

Apăsând butonul, puteți seta funcția audio. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos. De fiecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb.

IndicatorLED	Luminează înintermitent în alb X1
	„SpaceFit Sound” → „Active Voice Amplifier” → „Voice enhancement” → „Night mode” →„Sync” → „Virtual”

• Apăsați și țineți apăsat butonul (Controlul sunetului) timp de aproximativ 5 secunde pentru a regla sunetul pentru fiecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz,
  5 kHz și 10 kHz prin folosirea butoanelor Stânga/Dreapta și fiecare se poate regla la o setare cuprinsă între -6 și +6 folosind butoanele Sus/Jos. (Asigurați-vă că ați setat în modul „Standard”).
• „Voice enhancement” îmbunătățește audiția dialogurilor în filme și la televizor.
  „Night mode" este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar.
• Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, selectați „Sync” în Controlul sunetului, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos.
• Optiunea „Sync” este disponibilă numai pentru anumite funcții.
• Functia „Virtual” poate fi pornită/oprită utilizând butoanele Sus/Jos.

7

Bluetooth PAIR

Comutati sistemul Soundbar la modul de asociere Bluetooth.

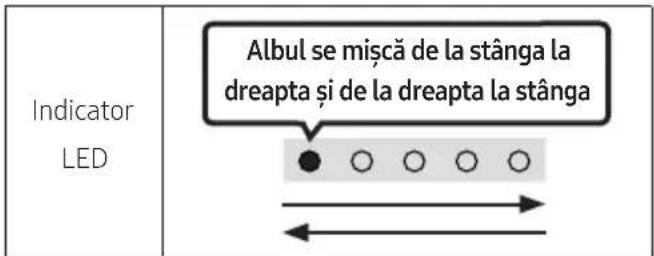

Când apăsați butonul, afișajul LED se modifică după cum este indicat mai jos.

- Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând.

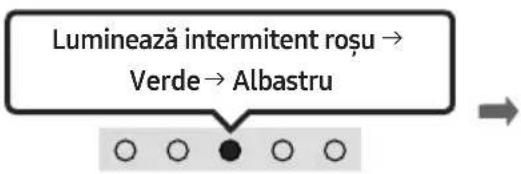

Indicator LED	Luminează intermitent roșu →Verde → AlbastruAsociere →	Culoarea turcoaz luminează intermitent X3Conexiunea este finalizată
	„Ready to connect via Bluetooth.”

8

(Redare/Pauză)

Puteți să redați sau să întrerupeți muzica apăsând butonul.

9	Sus/Jos/Stânga/DreaptaApăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.Omitere melodieApăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.ID SETApăsați și mențineți apăsat butonul Sus timp de 5 secunde pentru a finaliza ID SET (atunci când conectați dispozitivul la un subwoofer wireless sau la un difuzor spate wireless).
10	i (Informații)Apăsați butonul pentru a afișa informații referitoare la funcția actuală. (Consultați pagina 7.)Când există conexiune cu Dolby Atmos®, indicatorul LED clipește de 3 ori în cyan.

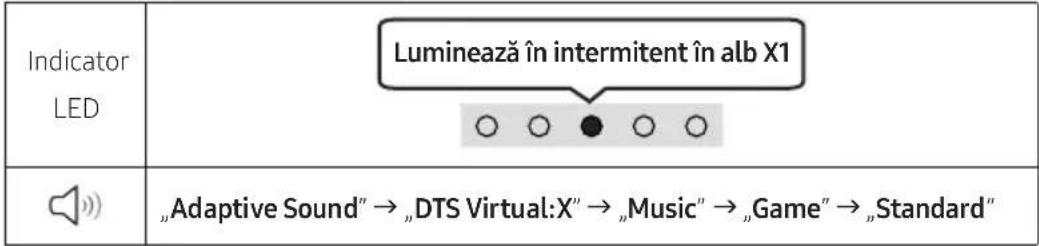

11	SOUND MODEApăsând butonul, puteți selecta modul audio dorit. De fiecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb.Adaptive SoundAnalizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului.DTS Virtual:XSunet 3D captivant pentru orice conținut.MusicOferă un sunet mai amplu și mai natural al conținutului muzical.GameFurnizează un sunet stereoscopic pentru a vă cufunda în acțiune în timpul jocului.StandardRedă sunetul original.
12	NIVEL WOOFER (BAS)Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului) la -12 sau între -6 și +6. Pentru a seta nivelul de volum al wooferului (basului) la 0 (implicit), apăsați pe buton.

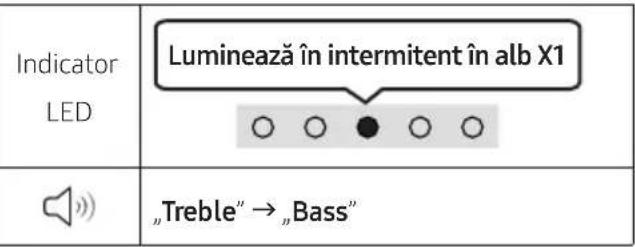

13	TONE CONTROLApăsând butonul, puteți regla volumul sunetelor înalte sau joase. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos. (Această caracteristică este disponibilă pentru toate modurile de sunet, cu excepția modului „Standard”).

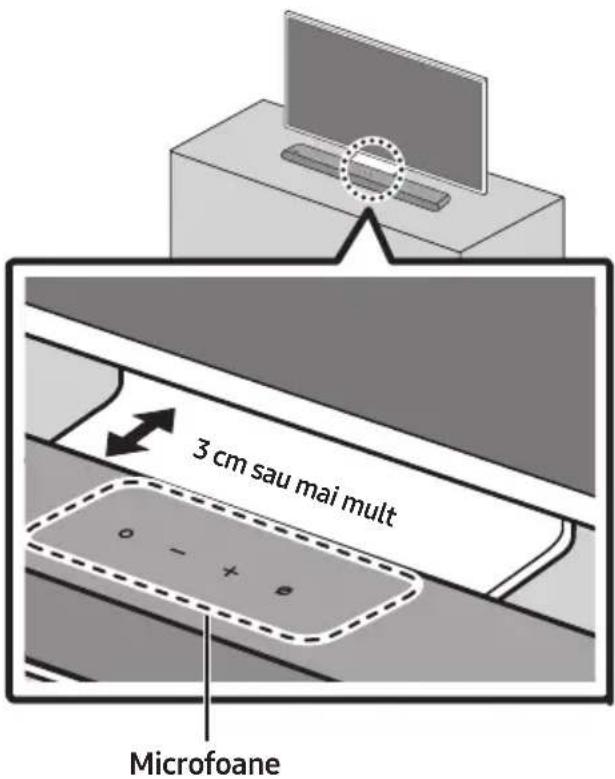

• Analizează zgomotul extern în timp real în timp ce dispozitivul Soundbar redă sunete, astfel încât sunetul vocilor să poată fi auzit întotdeauna clar.
• Datele nu sunt salvate în timpul analizei.

Folosirea butoanelor ascunse (butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Functie
WOOFER (Sus)	Telecomanda televizoruluiActivat/Dezactivat (Standby)	Pagina 16
Sus ID SET Pagina 13
Controlul sunetului)	EQ 7 benzi Pagina 12
(Sursă)	Feedback audio Activat/Dezactivat(Standby)	Pagina 10

Specificațiile de ieșire pentru diferite moduri de efecte de sunet

• Kitul wireless de difuzoare spate Samsung și subwooferul pot fi achiziționate separat. Pentru achiziționarea unui kit sau a unui subwoofer, contactați vânzătorul de la care ați achiziționat sistemul Soundbar.
• Atunci când sursa de intrare este Dolby Atmos®, setarea doar Subwoofer furnizează sunet pe 5.1 canale, în timp ce subwooferul și kitul difuzor spate wireless furnizează sunet pe 7.1 canale.

Reglarea volumului sistemului Soundbar cu o telecomandă TV

Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate fi utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.
• Setați boxele televizorului la Difuzor extern pentru utilizarea acestei funcții.

• Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Opriti sistemul Soundbar.

• Apăsați și țineți apăsat pe butonul WOOFER timp de 5 secunde.

De fiecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „Off-TV Remote” (Modul implicit), „Samsung-TV Remote”, „All-TV Remote”.

Statusul indicatorului LED se modifică la fiecare schimbare a modului, după cum se arată mai jos.

Buton telecomandă Indicator LED Stare
		„Off-TV Remote”(Mod implicit)	Dezactivați telecomanda televizorului.
		„Samsung-TV Remote”	Activați telecomanda IR a unui televizor Samsung.
		„All-TV Remote”	Activați telecomanda IR a unui televizor tert.

04 CONECTAREA SISTEMULUI SOUNDBAR

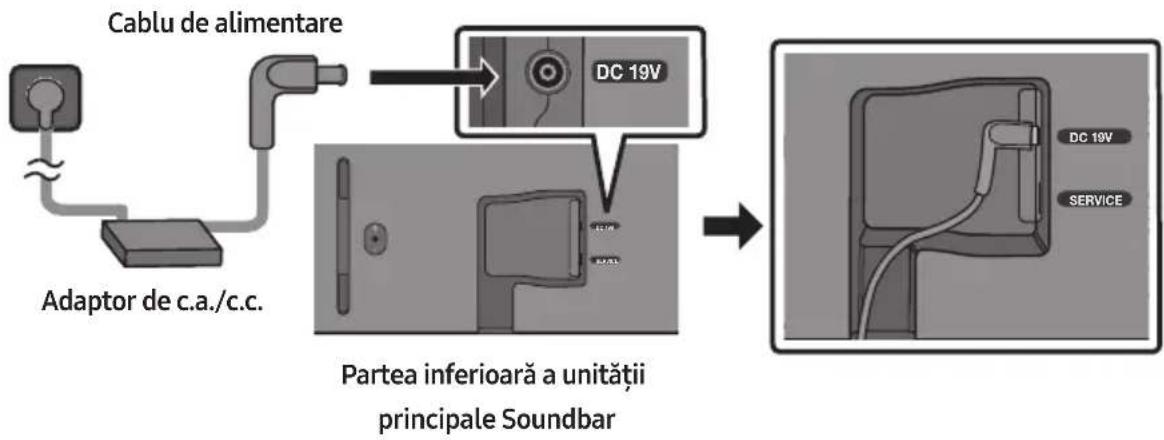

Conectarea la energie electrică

Utilizați componentele de alimentare pentru conectarea unității Soundbar la o sursă de alimentare, în ordinea următoare:

- Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)

1. Mai întâi conectați cablul de alimentare la adaptorul de c.a./c.c. Conectați adaptorul de c.a./c.c. (cu cablul de alimentare) la sistemul Soundbar.

2. Conectati cablul de alimentare la o priză de perete.

NOTE

• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.
• Asigurați-vă că așezați adaptorul de c.a./c.c. pe o suprafață plată, pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substante străine care pot deteriora adaptorul.

Conectarea kitului wireless spate Samsung și a subwooferului la dispozitivul Soundbar

Experimentați un sunet surround wireless de calitate conectând kitul de difuzoare wireless spate Samsung (SWA-9100S sau SWA-9200S, vândut separat) și sobwooferul wireless Samsung (SWA-W510, vândut separat) la dispozitivul Soundbar.

Pentru informații detaliate despre conexiuni, consultați manualul Kitul de difuzoare wireless spate și subwoofer wireless Samsung.

05 CONECTAREA LA UN TELEVIZOR

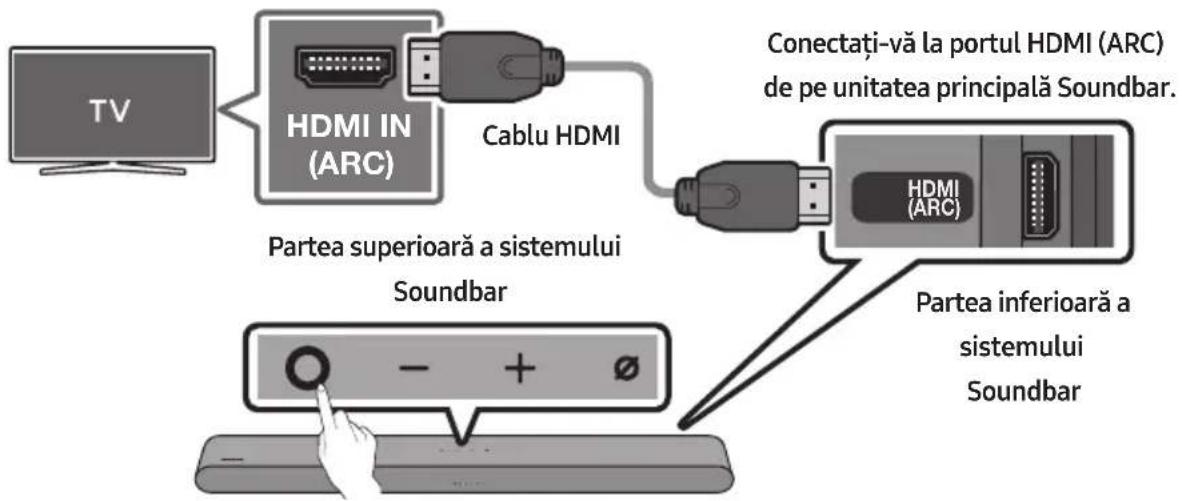

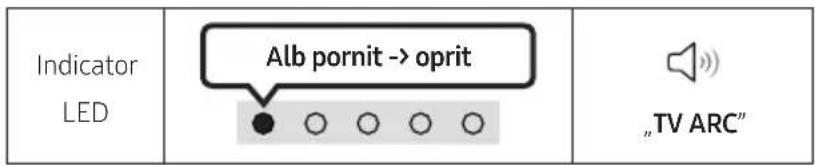

Conectarea televizorului care acceptă HDMI ARC (Audio Return Channel)

ATENTIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu fie redat.
• Cablul recomandat este High Speed HDMI Cable with Ethernet.

Conectați-vă la portul HDMI IN (ARC) sau (eARC) al televizorului.

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în figură.
2. Porniti sistemul Soundbar și televizorul.

3. Sunetul televizorului este redat prin Soundbar.

4. Când sunetul televizorului nu este redat, apăsați butonul (Funcții multiple) din partea superioară a sistemului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „Digital Audio In”.

5. Dacă sunetul nu este redat, verificați din nou conexiunea cablului HDMI.
6. Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar.

NOTE

• Când conectați un televizor care acceptă HDMI ARC (Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.
• Vă recomandăm să folosiți un cablu HDMI fără ferită (coreless), dacă se poate. Dacă folosiți un cablu HDMI cu ferită (cored), folosiți unul al cărui diametru este mai mic de 14 mm.
• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.
• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Format ieșire audio digitală” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modificați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.)

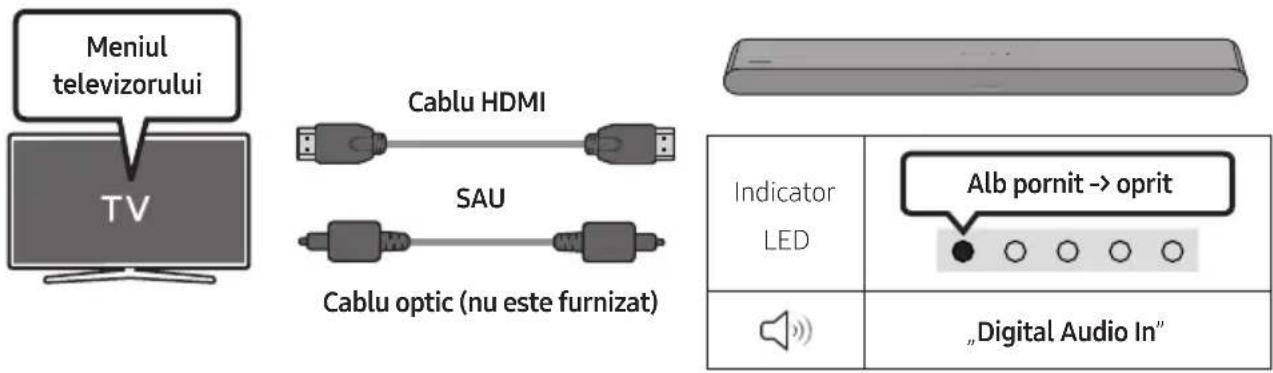

Conectarea cu un cablu optic

Lista de verificare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Când utilizati un cablu optic și terminalele au capacele puse, asigurați-vă că ați scos capacele.

1. Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat), după cum este indicat în figură.
2. Porniți sistemul Soundbar și televizorul.
3. Apăsați butonul (Funcții multiple) din partea de sus a sistemului Soundbar sau butonul (Sursă) de pe telecomandă, apoi selectați modul „Digital Audio In”. Apoi este redat anunțul „Digital Audio In”.
4. Sunetul televizorului este redat prin Soundbar.

Conectarea prin Bluetooth

Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceti probleme de cabluri.

• Poate fi conectat un singur televizor Samsung.
• Poate fi conectat un televizor Samsung care acceptă Bluetooth. Verificați specificațiile televizorului dvs.

Asociere prin Bluetooth Indicator LED
SAUModul „Bluetooth”	Asociere Conexiunea este finalizatăPână când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. „Ready to connect via Bluetooth.”

1. Selectati modul Bluetooth de pe televizorul Samsung.

(De exemplu, Start (n) → Meniu → Setări (☀) → Toate setările (☀) → Sunet → leşire sunet → Listă de difuzoare Bluetooth → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Selectati „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B” din lista care apare pe ecranul televizorului.

Un sistem Soundbar disponibil este indicat cu „Necesită asociere” sau „Asociat” în lista de dispositive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliti o conexiune.

1. Acum puteți auzi sunetul televizorului Samsung prin Soundbar.

- Dacă există un jurnal de conectare între sistemul Soundbar și televizorul Samsung, sistemul Soundbar este conectat automat prin schimbarea modului la „Bluetooth”.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, [AV] Samsung Soundbar S60B /
  [AV] Samsung Soundbar S61B) în lista de difuzoare a televizorului Samsung, ștergeti-l.
• Apoi repetați pașii de la 1 la 3.

Deconectarea sistemului Soundbar de la televizorul Samsung

Apăsați butonul (functii multiple) din partea superioară a sistemului Soundbar sau butonul

(Sursă) de pe telecomandă pentru a selecta alt mod decât „Bluetooth”.

- Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar.

(Timpul necesar poate fi diferit, în funcție de modelul televizorului Samsung.)

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 18 minute în starea Pregătit.
• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:

– Dacă există un câmp electric puternic în jurul sistemului Soundbar.

– Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.

- Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

- Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

Conectarea prin Wi-Fi

Lista de verificare înainte de conectare

• Conexiunea Wi-Fi este disponibilă doar pe televizoarele Samsung.
• Asigurati-vă că routerul wireless (Wi-Fi) este pornit și că televizorul este conectat la router.
• Televizorul și dispozitivul Soundbar trebuie să fie conectate la aceeași rețea wireless (Wi-Fi).
• Dacă routerul wireless (Wi-Fi) utilizează un canal DFS, nu veți putea să stabilitiți o conexiune Wi-Fi între TV și dispozitivul Soundbar. Pentru detalii, contactați furnizorul dvs. de servicii de internet.
• Deoarece meniurile pot diferi, în funcție de anul de fabricație, consultați manualul televizorului.

• Pentru a conecta televizorul la dispozitivul Soundbar prin Wi-Fi, conectați mai întâi dispozitivul Soundbar la routerul wireless. Pentru detalii referitoare la modul de stabilire a conexiunii Wi-Fi, consultați pagina 32.

• Pentru informații suplimentare privind conexiunea Wi-Fi la dispozitivul Soundbar, consultați pagina 32, „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”.

• Schimbați sursa de intrare a televizorului la Soundbar din meniul Audio.

- Televizoare Samsung lansate în 2017 sau ulterior

Start (☐) → Meniu → Setări (☒) → Toate setările (☒) → Sunet → leşire sunet → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Conectarea la un televizor care acceptă Dolby Atmos®

Lista de verificare înainte de conectare

• Dolby Atmos® este acceptat în modul „TV ARC“ sau „Wi-Fi“.
• Verificați dacă este compatibil conținutul cu Dolby Atmos®.

Conectați-vă la portul HDMI IN (ARC) sau (eARC) al televizorului.

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în figură.
2. Porniti sistemul Soundbar și televizorul.
3. Sunetul televizorului este redat prin Soundbar.

1. Conectați dispozitivul Soundbar și televizorul la aceeași rețea wireless (Wi-Fi).
2. Pentru redarea sunetului televizorului, selectați sistemul Soundbar.
3. Sunetul televizorului este redat prin Soundbar.

OBSERVATII

• Configurarea Dolby Atmos® pe un player BD sau pe un alt dispozitiv conectat la televizor.
  Deschideți opțiunile pentru ieșirea audio din meniul de setări al BD playerului sau al unui alt dispozitiv și asigurați-vă că este selectată opțiunea „Fără codificare” pentru Bitstream. De exemplu, pe un BD player Samsung, accesați Meniul acasă → Sunet → leșire digitală și apoi selectați Bitstream (neprocesat).
• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispositive Soundbar.

Utilizarea funcției Q-Symphony

Pentru Q-Symphony, dispozitivul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispositive pentru un efect surround optim. Când este conectat dispozitivul Soundbar, apare meniul „TV+Soundbar” sub meniul leşire sunet al televizorului. Selectați meniul corespunzător.

- Exemplu de meniu al televizorului: TV + [AV] Numele de serie al dispozitivului Soundbar (HDMI)

- Exemplu de meniu al televizorului: TV + [AV] Numele de serie al dispozitivului Soundbar (Wi-Fi)

OBSERVATII

• Poate funcționa conform codecului acceptat de televizor.
• Această funcție este acceptată doar când este conectat cablul HDMI, cablul optic (nefurnizat) sau rețeaua Wi-Fi.
• Mesajul afişat poate fi diferit în funcție de modelul televizorului.
• Asigurați-vă că televizorul și dispozitivul Soundbar sunt conectate la același router wireless/aceeași frecvență.
• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar.

Utilizarea SpaceFit Sound

Oferă o calitate a sunetului optimizată prin analizarea intervalelor de ascultare.

Metoda 1. Conectarea prin Soundbar

Pentru a activa această funcție, porniți modul SpaceFit Sound de pe telecomanda dispozitivului Soundbar.

( ⚙️ (Controlul sunetului) → „SpaceFit Sound Off” → ▲ (Sus) → „SpaceFit Sound On”)

- Aceasta este disponibilă pentru toate modurile de sunet.

Metoda 2. Conectarea prin televizor

Pentru a activa această funcție, porniți modul Sunet adaptabil+ din meniul televizorului Samsung. (Start (☐) → Meniu → Setări (☐) → Toate setările (☐) → General → Setări Mod inteligent → Sunet adaptabil+)

- Modul sunetului dispozitivului Soundbar se va schimba automat în Sunet adaptabil+ dacă activați modul Sunet adaptabil+ pe televizor.

NOTĂ

- Această funcție este disponibilă când dispozitivul Soundbar se conectează la unele modele de televizoare Samsung.

06 CONECTAREA LA UN DISPOZITIV EXTERN

Conectarea cu un cablu optic

1. Cu dispozitivul extern și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe dispozitivul extern cu ajutorul cablului optic (nefurnizat), după cum este indicat în figură.
2. Porniți sistemul Soundbar și dispozitivul extern.
3. Apăsați butonul (Funcții multiple) din partea de sus a sistemului Soundbar sau butonul (Sursă) de pe telecomandă, apoi selectați modul „Digital Audio In”. Apoi este redat anunțul „Digital Audio In”.
4. Sunetul dispozitivului extern este redat prin Soundbar.

07 CONECTAREA UNUI DISPOZITIV EXTERN

Metoda 1. Conectarea prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

- Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat.

Dispozitiv mobil

Prima conectare

- Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se află într-o rază de 1 metru.

1.

Asociere prin Bluetooth Indicator LED
SAU Modul „Bluetooth“ 5 Sec	Luminează intermitent roșu → Verde → Albastru Asociere → Culoarea turcoaz luminează intermitent X3 Conexiunea este finalizată Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând.
	"Ready to connect via Bluetooth."

1. Pe dispozitivul dvs., selectati „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B” din lista care apare.
2. Redați fișierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului Soundbar.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) în lista de difuzoare a dispozitivului Mobil, ștergeti-l.
• Repetați paşii 1 și 2.

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 18 minute în starea Pregătit.
• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:

– Dacă există un câmp electric puternic în jurul sistemului Soundbar.
– Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.

- Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispositivele electronice pot provoca interferente radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.
• Sistemul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).
• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Mâini libere).
• La conectarea sistemului Soundbar la un dispozitiv Bluetooth, plasați-le cât mai aproape unul de celălalt.
• Cu cât sistemul Soundbar și dispozitivul Bluetooth sunt mai departe unul de altul, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se află în aria de acoperire.
• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.

• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții:

• Atunci când corpul se află în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe sistemul Soundbar.

• În colțuri sau atunci când există un obstacol în apropiere, cum ar fi un perete sau un perete despărțitor, unde se pot produce fluctuații de alimentare.
• Atunci când este expus la interferențe radio de alte produse care funcționează pe aceeași gamă de frecvențe, cum ar fi echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless.
• Obstacolele precum uşile și pereții pot avea impact asupra calității sunetelor chiar și atunci când dispozitivele se află în raza de acoperire.

- Rețineți că sistemul dvs. Soundbar nu poate fi asociat cu alte dispositive Bluetooth atunci când folosește opțiunea Bluetooth.

- Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteti deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.

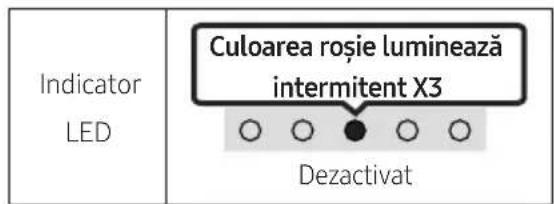

• Dacă Soundbar-ul este deconectat de la dispozitivul Bluetooth, indicatorul LED multicolor de pe Soundbar se aprinde intermitent „Roșu” de trei ori.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul (functii multiple) din partea superioară a sistemului Soundbar sau butonul

(Sursă) de pe telecomandă pentru a selecta alt mod decât „Bluetooth”.

- Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)

Metoda 2. Conectarea prin Wi-Fi (rețea wireless)

Pentru a conecta sistemul Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings.

Prima conectare

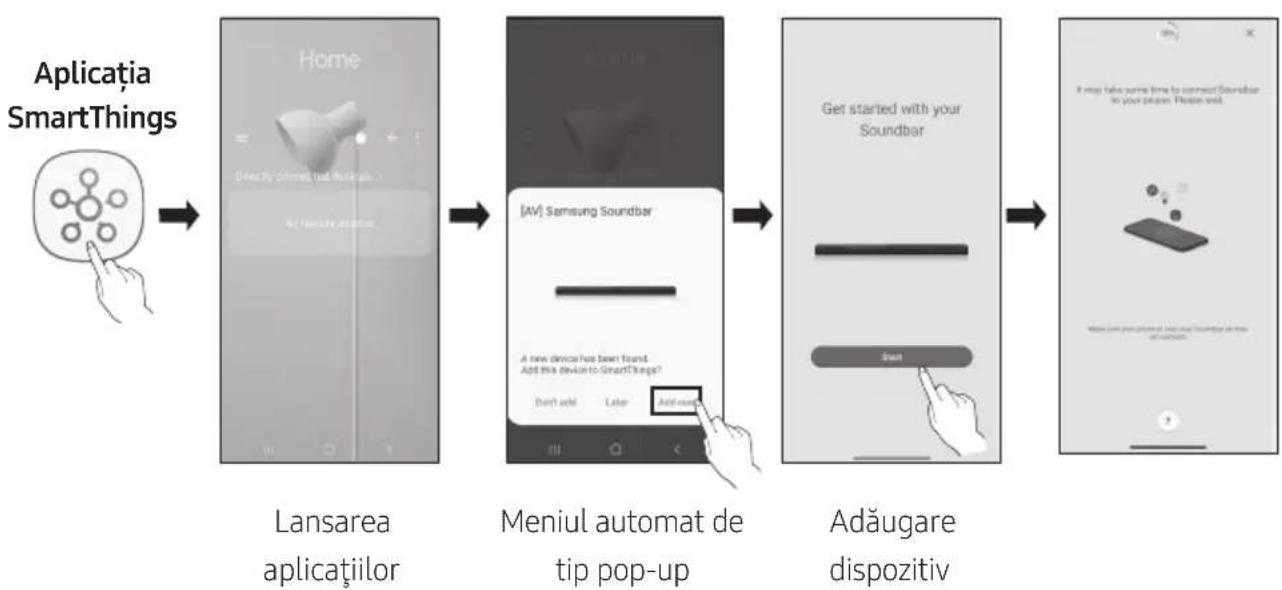

1. Instalați și lansați aplicația SmartThings pe dispozitivul dvs. mobil (telefon inteligent sau tabletă).
2. Pe aplicatie, urmati instructiunile de pe ecran pentru a adăuga sistemul Soundbar.

- Este posibil ca meniul automat de tip pop-up (cea de-a doua ilustratie de mai jos) să nu fie disponibil pe unele dispositive.

Dacă nu apare fereastra de tip pop-up, apăsați „+” pe ecranul Home. Sistemul Soundbar este adăugat la aplicatie.

- Ilustrația de mai sus poate varia în funcție de versiunea aplicației.

Utilizarea funcției Tap Sound

Atingeți sistemul Soundbar de dispozitivul mobil pentru a reda conținut audio de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu fie acceptată, în funcție de dispozitivul mobil.
• Această funcție este compatibilă cu dispositive mobile Samsung cu Android 8.1 sau o versiune ulterioară.

1. Porniti functia Tap Sound pe dispozitivul dvs. mobil.
2. Pentru detalii despre cum poate fi pornită funcția, consultați „Activati funcția Tap Sound” mai jos.
3. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Porniți acum” din fereastra de mesaj afișată. O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

4. Redați continut audio de pe dispozitivul mobil prin Soundbar.

5. Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge sistemul Soundbar.

6. Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate fi zgâriat sau deteriorat.
7. Vă recomandăm să protejați dispozitivul mobil cu o carcasă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.
8. Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu fie acceptată, în funcție de versiunea aplicației.

Activati functia Tap Sound

Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.
2. Selectati (≡→_) în ecranul aplicatiei SmartThings afişat pe dispozitivul mobil.
3. Setați „Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv mobil este apropiat de Soundbar.

OBSERVATII

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.
• Functia Tap Sound ar putea să nu funcționeze dacă există dispositive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispositive electrice. Asigurați-vă că dispositivele care pot cauza interferențe radio sunt plasate la o distanță suficientă de sistemul Soundbar.

• Este posibil ca această caracteristică să nu fie disponibilă în unele țări.
• Acest dispositiv Soundbar Samsung acceptă AirPlay 2 și necesită sistemul de operare iOS 11.4 sau o versiune ulterioară.

Cu AirPlay 2, puteți difuza muzică, podcasturi și alte fișiere audio de pe dispozitivele Apple pe sistemul Samsung Soundbar.

• Asigurați-vă că dispozitivul Soundbar este pornit și conectat la aceeași rețea Wi-Fi cu cea a dispozitivului Apple.
• Selectați dintr-o aplicație care acceptă AirPlay sau din Centrul de control al dispozitivului iPhone, iPad sau Mac.
• Pentru a reda sunetul dorit, selectați Soundbar din lista dispozitivelor disponibile.

09 MONTAREA SUPORTULUI DE PERETE

Precauții pentru instalare

• Montați numai pe un perete vertical.
• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.
• Verificați rezistența peretelui și dacă acesta este suficient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.
• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montare în grinzi.
• Achiziționați șuruburi pentru montajul pe perete în conformitate cu tipul și grosimea peretelui pe care doriți să montați sistemul Soundbar.

- Diametru: M5

– Lungime: 35 mm sau mai lung, recomandat.

• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta sistemul Soundbar pe perete.
• Asigurați-vă că unitatea este oprită și deconectată de la sursa de alimentare înainte de montare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghid pentru suportul de perete

Şurub suport Şurub

Suport de fixare pe perete

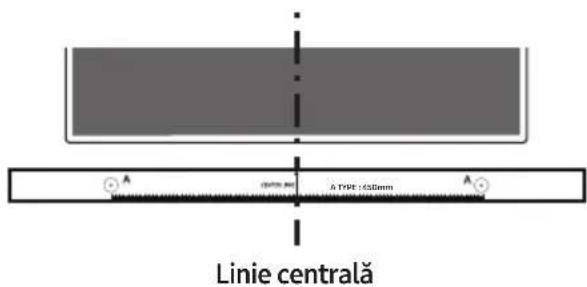

1. Plasati Ghidaj de montare pe perete pe suprafața peretelui.

2. Ghid pentru suportul de perete trebuie să fie în poziție orizontală perfectă.

3. Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor.

1. Aliniați Linia centrală a Ghid pentru suportul de perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi fixați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare.

1. Folosiți un creion pentru a marca pozițiile găurilor și înlăturați Ghid pentru suportul de perete.

1. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele utilizate.

1. Împingeti un şurub (nu este furnizat) prin fiecare Şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

1. Instalați cele 2 Suport de fixare pe perete în orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Šuruburi.

- Când asamblati, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se află în spatele părții din spate a sistemului Soundbar.

Capătul din dreapta al sistemului Soundbar

- Este posibil ca produsul actual să arate diferit de imaginea de mai sus, în funcție de model.

1. Instalați sistemul Soundbar cu Suporturilor pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

1. Glisați sistemul Soundbar în jos așa cum se arată mai jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

- Introduceți Șurub suport în partea mai lată (inferioară) a Suport de fixare pe perete, și apoi glisați Suport de fixare pe perete în jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

10 INSTALAREA SISTEMULUI SOUNDBAR ÎN FAȚA TELEVIZORULUI

Aliniați centrul sistemului Soundbar cu cel al televizorului, după cum este prezentat în imagine. În acest moment, plasați sistemul Soundbar la o distanță de cel puțin 3 cm de televizor, astfel încât să nu existe nicio interferență cu recunoașterea vocii.

OBSERVATII

• Asigurați-vă că sistemul este amplasat pe o suprafată plană și solidă.
• Un spațiu insuficient față de televizor poate cauza probleme de natură acustică și de recunoastere vocală.

11 ACTUALIZARE SOFTWARE

Actualizare automată

Când sistemul Soundbar este conectat la Internet, actualizările software au loc atunci când acesta este oprit.

- Pentru a utiliza funcția de actualizare automată, sistemul Soundbar trebuie să fie conectat la internet. Conexiunea Wi-Fi la Soundbar va fi întreruptă în cazul în care cablul de alimentare al sistemului Soundbar este deconectat sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, când revine sau reconectați cablul de alimentare, porniți sistemul Soundbar și apoi reconectați-l la internet.

Actualizare USB

Samsung poate oferi actualizări pentru firmware-ul sistemului Soundbar pe viitor.

Când este disponibilă o actualizare, puteți actualiza sistemul Soundbar conectând unitatea USB ce conține actualizarea de firmware în portul SERVICE de pe Soundbar.

1. Accesați (www.samsung.com) → căutați denumirea modelului din opțiunea de meniu asistență clienti.

- Pentru mai multe informații despre actualizare, consultați Ghidul de upgrade

1. Descârcati fişierul de upgrade (de tip USB).
2. Dezarhivați fisierul pentru a crea un folder cu numele fisierului.
3. Stocati folderul creat pe un USB și apoi conectati-l la sistemul Soundbar.
4. Porniți sistemul Soundbar. Apoi produsul este actualizat în 3 minute.

• Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.
• Dacă LED-ul galben este aprins după încheierea actualizării software, înseamnă că este în curs o actualizare suplimentară. În acest caz, nu decuplați alimentarea cu energie și nu scoateți cablul USB.
• Dacă actualizarea nu începe, reconectați cablul de alimentare al Soundbar-ului.
• După instalarea celei mai recente versiuni, nu se efectuează nicio actualizare.
• În funcție de tipul de USB, este posibil ca actualizarea să nu fie acceptată.
  • Dacă nu există actualizări disponibile

- Dacă actualizarea este pentru aceeași versiune sau pentru una mai veche

Resetare

Cu sistemul Soundbar pornit, apăsați butoanele

- + (Volum) de pe dispozitiv în același timp, pentru cel puțin 5 secunde. Afișajul LED se modifică după cum este indicat mai jos, apoi dispozitivul Soundbar este resetat.

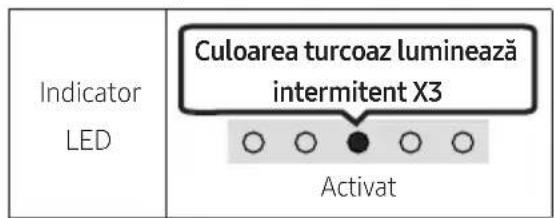


ATENTIE

- Toate setările dispozitivului Soundbar sunt resetate.

Asigurați-vă că efectuați această procedură numai atunci când este necesară resetarea.

12 DEPANARE

Înainte de a solicita asistență, verificați următoarele.

Dispozitivul Soundbar nu porneşte.

→Verificați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză.

Dispozitivul Soundbar nu funcționează corect.

→După ce scoateți cablul de alimentare, introduceti-l din nou.
→Opriti și reporniti dispozitivul extern și încercați din nou.
→Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 10.)

Telecomanda nu funcționează.

→Îndreptați telecomanda direct către dispozitivul Soundbar.
→Înlocuiti bateriile cu unele noi.

Indicatorul LED roşu de pe Soundbar rămâne aprins.

→ Microfonul este oprit. Porniti microfonul. (Consultati pagina 8.)

Dispozitivul Soundbar nu redă niciun sunet.

→Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.
→Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.
→Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( → Meniu → Setări ( ) → Toate setările ( → Sunet → leșire sunet → Selectare Soundbar)

→Conectarea cablului la sistemul Soundbar poate fi imperfectă. Scoateți cablul și conectati din nou.
→Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.
→ Initializați produsul și reîncercați. (Consultați pagina 39.)

În cazul în care televizorul nu este conectat prin HDMI (ARC).

→Verificați dacă cablul HDMI este conectat corect la terminalul ARC. (Consultați pagina 18.)
→Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar.
→Este posibil ca HDMI-CEC să nu fie activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Start ( → Meniu → Setări ( → Toate setările ( → Conexiune → Manager dispositive externe → Anynet+ (HDMI-CEC) ACTIVAT)

Nu se aude niciun sunet la conectarea la TV în modul HDMI (ARC).

→Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau Dolby Digital.
(Pentru un televizor Samsung: Start (→Meniu → Setări (→Toate setările (→Sunet → Setări expert → Format ieșire audio digitală)

Dispozitivul Soundbar nu va conecta prin Bluetooth.

→Când conectați un dispozitiv nou, comutați la Asociere prin Bluetooth pentru conectare. (Apăsați butonul ✝ PAIR de pe telecomandă sau apăsați butonul

∅(Activarea/dezactivarea microfonului) de pe unitate timp de cel puțin 5 secunde.)

→Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.

→Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( → Meniu → Setări ( → Toate setările (

→ Sunet → leşire sunet → Listă de difuzoare Bluetooth)

→Scoateți și reconectați stecărul, apoi reîncercați.

→ Initializați produsul și reîncercați. (Consultați pagina 39.)

Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

→Unele dispositive, de exemplu, cuptoare cu microunde, routere wireless etc., pot provoca interferențe dacă se află prea aproape de dispozitivul Soundbar.

→Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.

→Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metallic, sunetul se poate întrerupe. Verificați mediul de montare și condițiile de utilizare.

Nu se poate realiza conectarea la Wi-Fi.

→Verificați dacă ruterul dvs. wireless este pornit.
→Opriti ruterul, reporniti-l, și apoi reîncercați.
→Dispozitivul Soundbar nu se va conecta dacă semnalul wireless este prea slab.
Dacă este posibil, încercați să mutați routerul mai aproape de dispozitivul Soundbar sau să eliminați toate obstacolele care se află între dispozitivul Soundbar și router.
→Dacă ruterul dvs. wireless este nou, va trebui să reconfigurați setările de rețea ale boxei.

Dispozitivul Soundbar nu pornește automat deodată cu televizorul.

→Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul.

Funcția AVA nu este disponibilă în următoarele cazuri.

→Funcția AVA nu va fi disponibilă în timpul utilizării funcției Q-Symphony.

→Funcția AVA nu va fi disponibilă când microfonul este oprit.

După conectarea televizorului la Soundbar, am comutat modul sistemului Soundbar. Apoi, televizorul nu a mai redat sunet.

→În cazul în care conectați sistemul Soundbar la un dispozitiv mobil în timp ce Soundbar este conectat la televizor, sistemul Soundbar va reda sunet de pe dispozitivul mobil, păstrând conexiunea cu televizorul. Deci, sunetul televizorului nu va fi redat nicăieri.
→Deconectați dispozitivul mobil, iar sunetul televizorului va fi redat din nou din dispozitivul Soundbar.

13 LICENSE

Dolby

ATMOS

• Folosește-ți telefonul, tableta sau computerul drept telecomandă pentru Spotify. Pentru a afla cum să procedezi, accesează spotify.com/connect
• Software-ul Spotify face obiectul licențelor terță parte, pe care le găsești aici: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Pentru a adresa întrebări și solicitări privind sursele deschise, contactați echipa Samsung Open Source (http://opensource.samsung.com)

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

16 SPECIFICAȚII ȘI SUGESTII

Specificatii

Nume model HW-S60B / HW-S61B
Greutate 2,7 kg
Dimensiuni (L x 1 x A) 670,0 x 62,0 x 105,0 mm
Interval temperatură de functionare +5°C la +35°C
Interval umiditate de functionare 10 % la 75 %
AMPLIFICATORPutere de ieşire nominală (30W x 2) + (30W x 2) + (30W x 2) + 20W
Format de fişiere acceptate	Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS Puterea maximă a transmitătorului Wi-Fi	100mW la 2,4GHz – 2,4835GHz, 200mW la 5,15GHz – 5,25GHz, 100mW la 5,25GHz – 5,35GHz & 5,47GHz – 5,725GHz
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS Puterea maximă a transmitătorului BT	100mW la 2,4GHz – 2,4835GHz

OBSERVATII

• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.
• Greutatea și dimensiunile sunt aproximative.

Măsură de precauție : Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi.

Consum total de energie electrică în standby (W) 4,2W
Wi-FiMetodă de activare a portului	Apăsați butonul CH LEVEL de pe telecomanda dispozitivului Soundbar timp de 30 de secunde pentru a porni/opri conexiunea Wi-Fi.
BluetoothMetodă de activare a portului	Apăsați butonul TONE CONTROL de pe telecomanda dispozitivului Soundbar timp de 30 de secunde pentru a porni/opri conexiunea Bluetooth.

Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit.

Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet: http://www.samsung.com. Accesăți sectiunea Asistență și introduceți numele modelului.

Acest echipament poate să fie utilizat în toate țările din Uniunea Europeană și din Regatul Unit.

Functia 5GHZ WLAN (Wi-Fi sau SRD) a acestui echipament poate fi folosită doar în interior.

[Dispoziții privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesăți:

Cerințe în materie de proiectare ecologică aplicabile surselor de alimentare externe : www.samsung.com/global/ecodesign_component
