LIETOŠANAS INSTRUKCIJA HWS67B SAMSUNG

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBUELEKTRISKĀS STRĀVAS TRIECIENA RISKS!NEATVĒRT!
	Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums). Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.
	Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

UZMANIBU

ELEKTRISKAS STRAVAS TRIECIENA RISKS! NEATVERT!

BRĪDINĀJUMS

- lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai.

UZMANĪBU

• LAI NOVĚRSTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NOVIETOJIET SPRAUDNĂ PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotikla, spraudnis ir jāatvieno no elektrotikla kontaktligzdas, tāpēc elektrotikla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škīdrumiem. Uz ierīces nedrīkst novietot ar škīdrumu pildītus priekšmetus, piemēram, vāzes.
• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl, barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai mainstrāvas padeves avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identifikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no mainstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās.

UZMANĪBU : Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.

SATURS

01 Komponentu pārbaude 6

02 Produkta pārskats 7

Sistēmas Soundbar priekšējais panelis/augšējais panelis ____ 7

Sistēmas Soundbar apakšējais panelis 9

03 Tālvadības pults izmantošana 10

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas) 10

Kā izmantot tālvadības pulti ____ 10

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana 14

Izvades specifikācijas dažādiem skaņu efektu režīmiem 15

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti 16

04 Sistēmas Soundbar pievienošana 17

Pievienošana pie elektriskās strāvas 17

Samsung bezvadu aizmugurējā skalruṇa komplekta un zemfrekvences skalruṇa pievienošana sistēmai Soundbar 17

05 Savienojums ar TV 18

Savienošana ar televizoru, kas atbalsta HDMI ARC (Audio Return Channel) 18

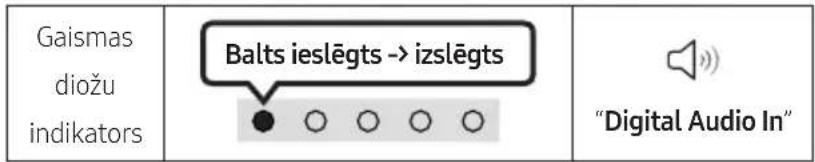

Savienojuma izveide, izmantojot optisko kabeli 20

Savienojuma izveide, izmantojot Bluetooth 21

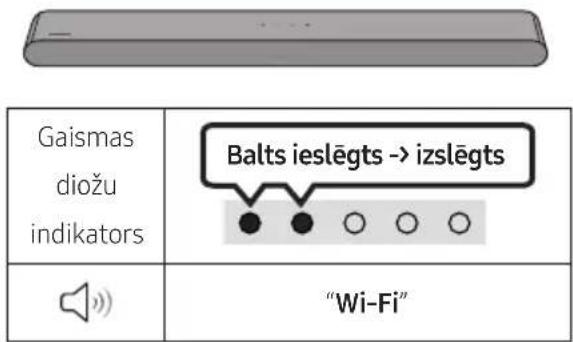

Savienošana, izmantojot Wi-Fi 23

TV, kas atbalsta Dolby Atmos®, pievienošana 24

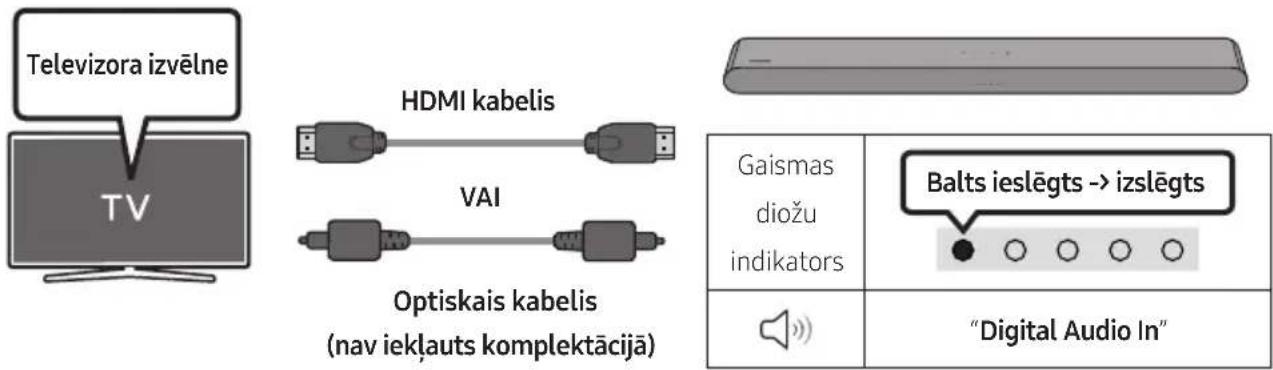

Funkcijas Q-Symphony lietošana 26

SpaceFit Sound lietošana 27

06 Ārējās ierīces pievienošana 28

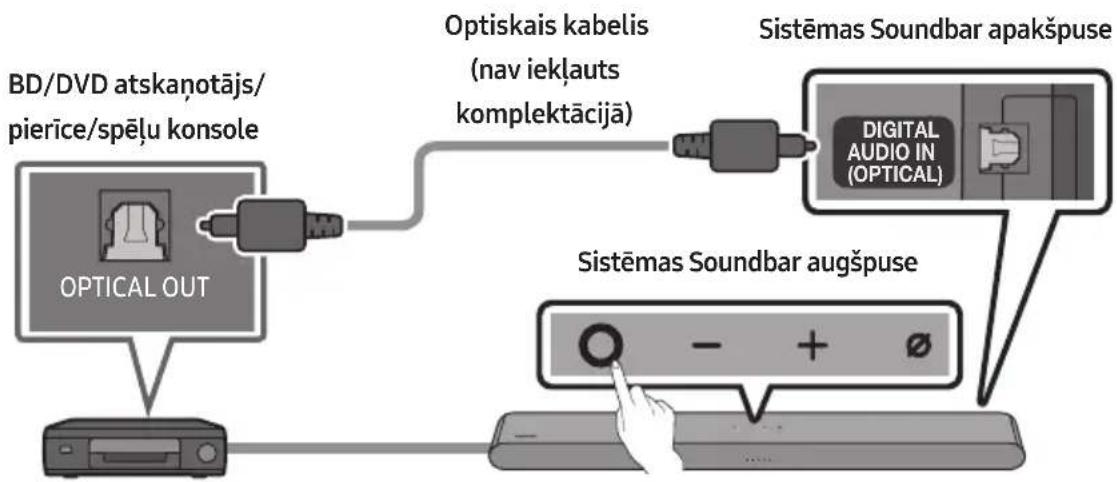

Savienojuma izveide, izmantojot optisko kabeli ____ 28

07 Mobilās ierīces pievienošana 29

1. metode. Savienojuma izveide, izmantojot Bluetooth ____ 29

2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu) ____ 32

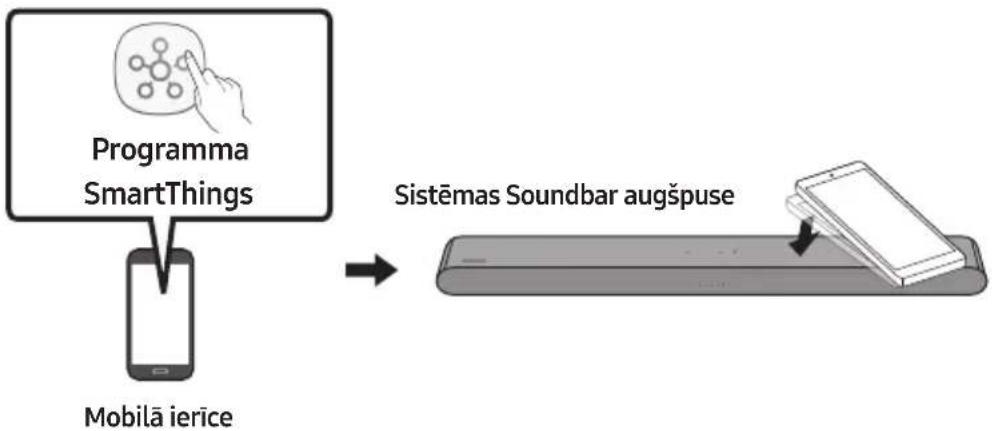

Funkcijas Tap Sound lietošana 33

08 Savienošana, izmantojot Apple AirPlay 2 34

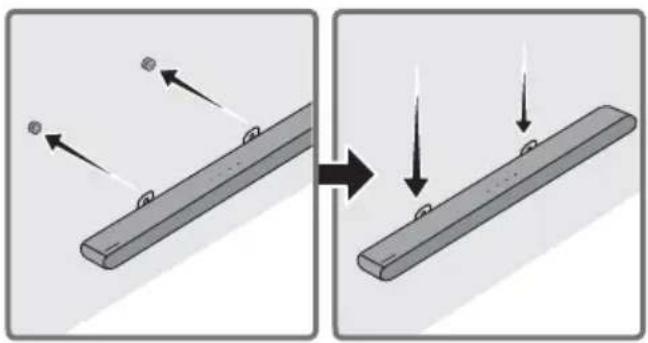

09 Sienas stiprinājuma uzstādīšana 35

Piesardzības pasākumi uzstādišanas laikā ____ 35

Sienas stiprinājuma komponenti ____ 35

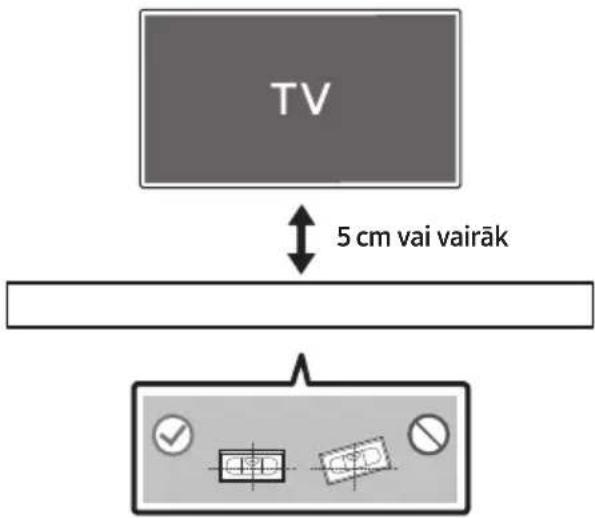

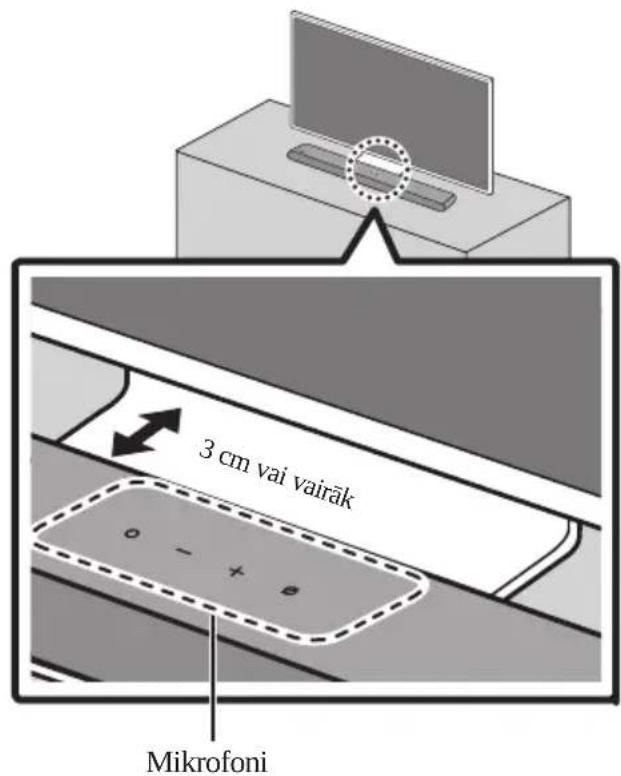

10 Sistēmas Soundbar uzstādīšana televizora priekšā

11 Programmatūras atjaunināšana 38

Automātiskā atjaunināšana 38

USB atjauninājumi 38

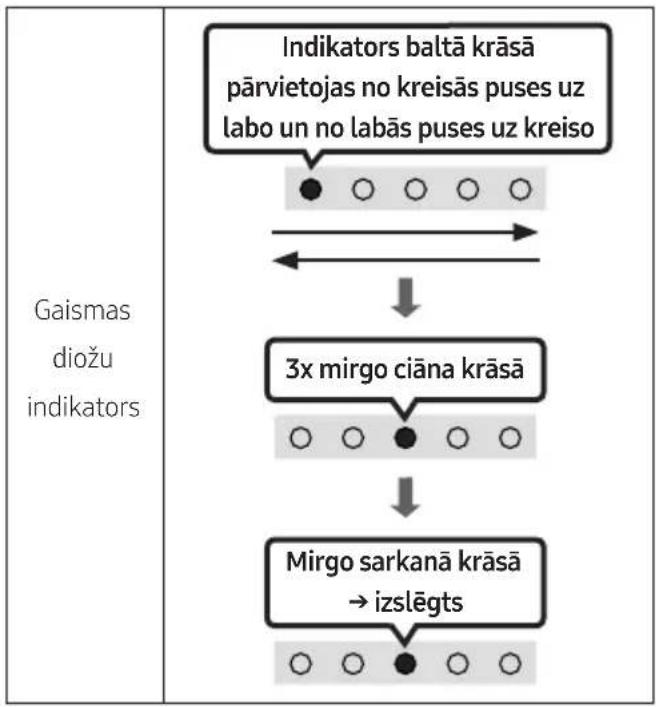

Atiestatīšana 39

12 Problēmu novēršana 40

13 Licence 42

14 Paziņojums par atvērtā pirmkoda licenci 43

15 Svarīga piezīme par apkopi 43

16 Specifikācijas un norādījumi 44

Specifikācijas 44

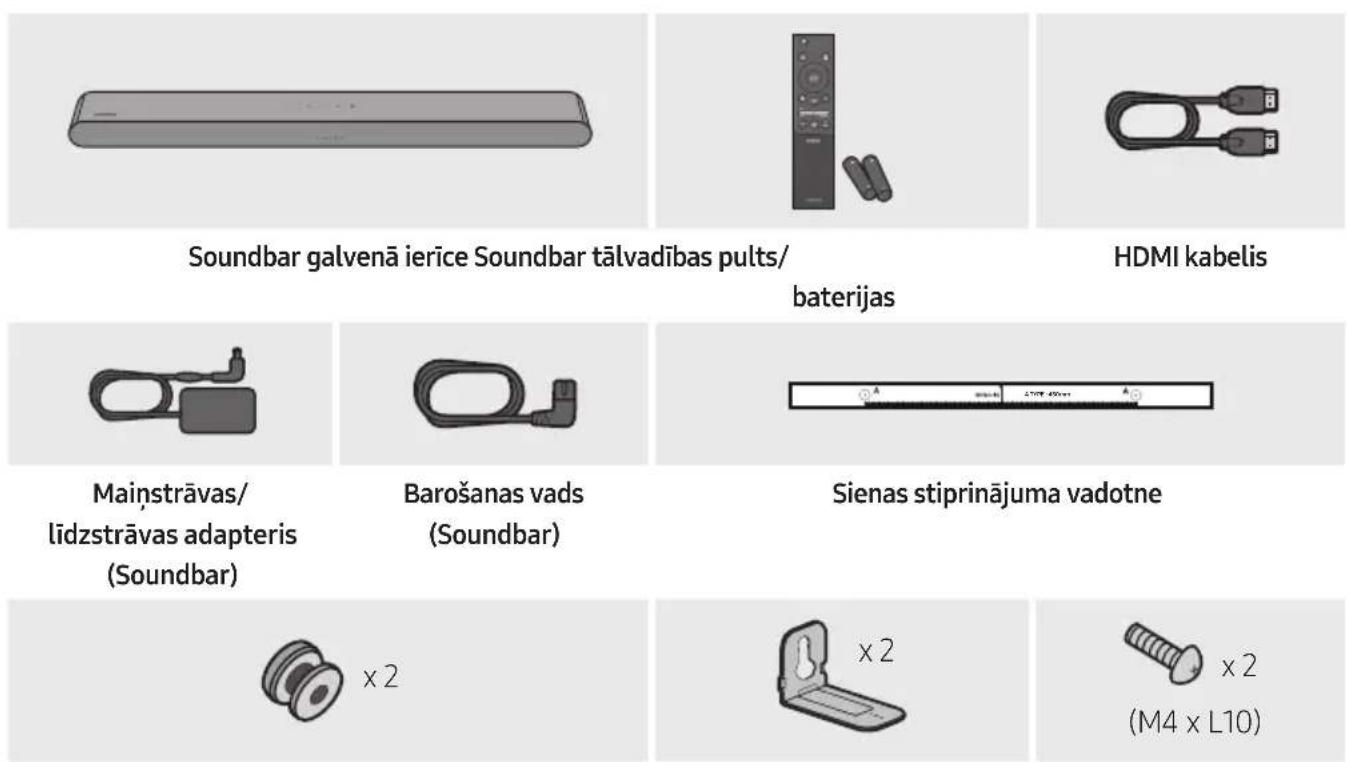

01 KOMPONENTU PĀRBAUDE

Skrūves turētājs Sienas stiprinājuma
Skrüve

kronšteins

• Papildinformāciju par barošanas avotu un energijas patēriņu skatiet uz produkta etiketes. (etikete: Soundbar galvenās ierīces apakša)
• Lai iegādātos papildu komponentus vai kabelus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.
• Papildinformāciju par sienas stiprinājumu skatiet 35. lpp.
• Dizains, specifikācijas un programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.
• Piederumu izskats var nedaudz atškirties no iepriekšējos attēlos redzamā.

Sistēmas Soundbar priekšējais panelis/augšējais panelis

1	Gaismas diožu indikators	Gaismas diožu indikators mirgo, spīd vai maina krāsu atkarībā no sistēmas Soundbar pašreizējā darbības režima vai statusa. Gaismas diožu indikatora krāsa un degošo diožu skaits norāda aktīvo darbības režimu, kā aprakstīts tālāk.
		Balta gaismas diode	Balta gaismas diode	Daudzkrāsaina gaismas diode	Balta gaismas diode	Balta gaismas diode
		• Daudzkrāsainās gaismas diodes krāsa mainās uz Baltu, Ciāna, Zaļu, Sarkanu un Zilu atkarībā no darbības režima un statusa.
2	Daudzfunkcionālā poga	• Gaidstāves režimā nospiediet (Daudzfunkcionālā) pogu, lai ieslēgtu sistēmu Soundbar.• Nospiediet (Daudzfunkcionālā) pogu, lai mainītu darbības režimu. Katru reizi, kad tiek mainīts darbības režims, gaismas diode iedegas baltā krāsā un pēc tam nodziest.
3	Skaļuma regulēšanas poga	Spiediet pogu — + (Skaļums), lai regulētu skaļumu.

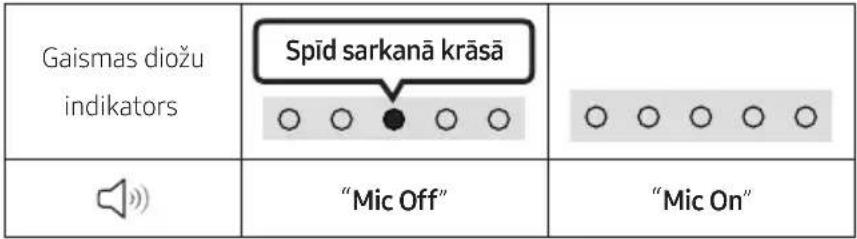

4	Mikrofons ieslēgts/ izslēgts	Nospiediet pogu∅(Mikrofons ieslēgts/izslēgts), lai ieslēgtu vai izslēgtu mikrofonu. Kad mikrofons ir izslēgts, LED indikators iedegas sarkanā krāsā.

• Barošanas poga sāk darboties 4–6 sekunžu laikā pēc mainstrāvas vada pievienošanas.
• Skaņa pēc ierīces ieslēgšanas sāks skanēt ar 4–5 sekunžu aizkavēšanos.
• Ja dzirdat skaņu gan no televizora, gan no sistēmas Soundbar, atveriet televizora audio izvēlni lestatījumi un pārslēdziet izvēlēto skaļruni no televizora skaļruņa uz Ārējais skaļrunis.
• Audio skaņu var ieslēgt un izslēgt, izmantojot lietotni SmartThings. Lai uzzinātu, kā izmantot lietotni SmartThings, skatiet šeit: "2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)".

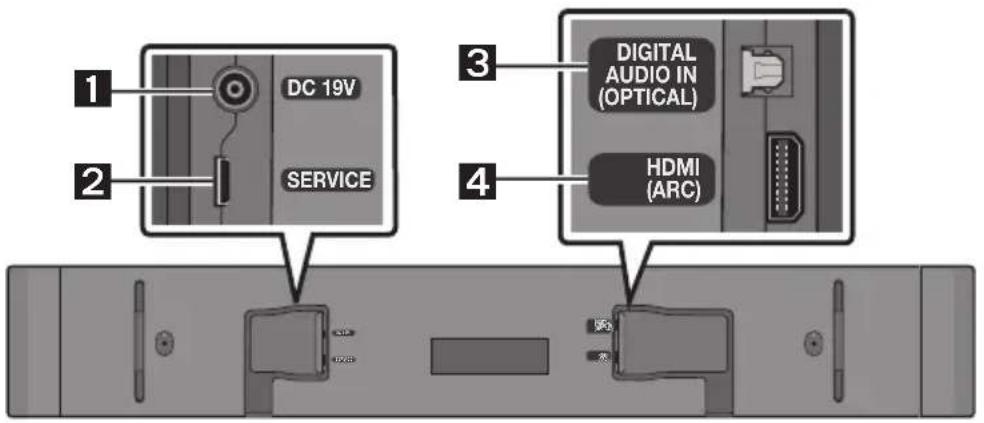

Sistēmas Soundbar apakšējais panelis

1	DC 19V (Barošanas avota ligzda)Pievienojiet mainstrāvas/līdzstrāvas adapteri. (skatiet 17. lpp.)

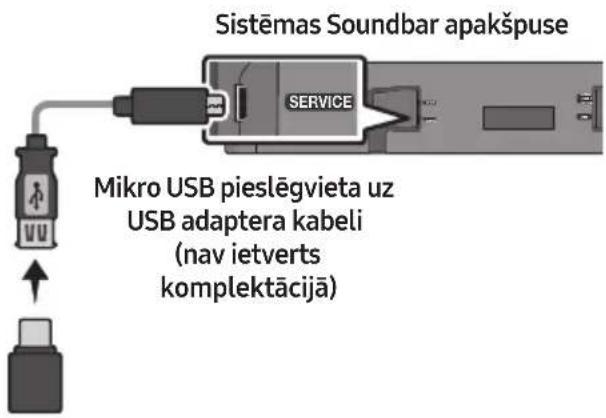

2	SERVICELai jauninātu izstrādājuma programmatūru, pievienojiet USB atmiņas ierīci.
3	DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (skatiet 28. lpp.)
4	HDMI (ARC)Savienojiet ar televizora HDMI (ARC) ligzdu. (skatiet 18. lpp.)

• Lai atvienotu mainstrāvas/līdzstrāvas adaptera strāvas vadu no sienas kontaktligzdas, velciet spraudni. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus pievienojiet mainstrāvas kontaktligzdai tikai pēc tam, kad ir izveidoti visi savienojumi starp komponentiem.

03 TĀLVADĪBAS PULTS IZMANTOŠANA

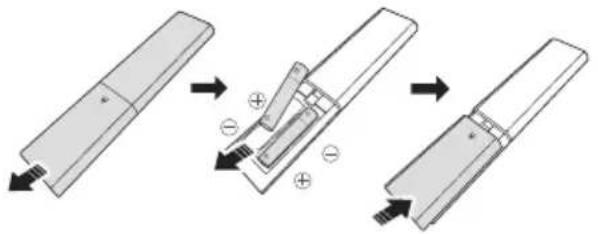

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas)

Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. levietojiet 2AAA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. lebīdiet aizmugurējo vāciņu atpakal vietā.

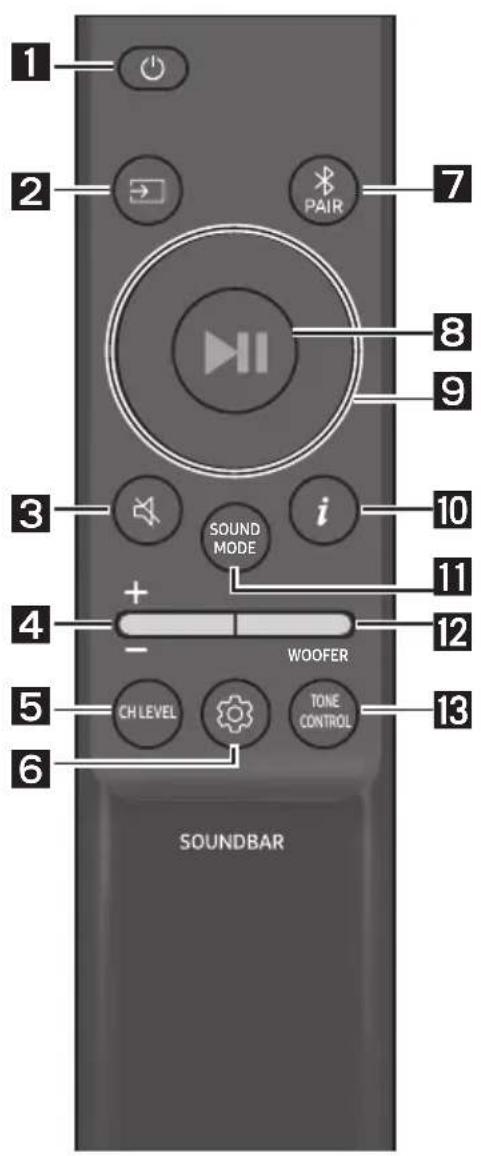

Kā izmantot tālvadības pulti

1

leslēgšana/izslēgšana

leslēdz un izslēdz sistēmu Soundbar.

- Funkcija Auto Power Down

Ierīce automātiski izslēdzas tālāk norādītajās situācijās:

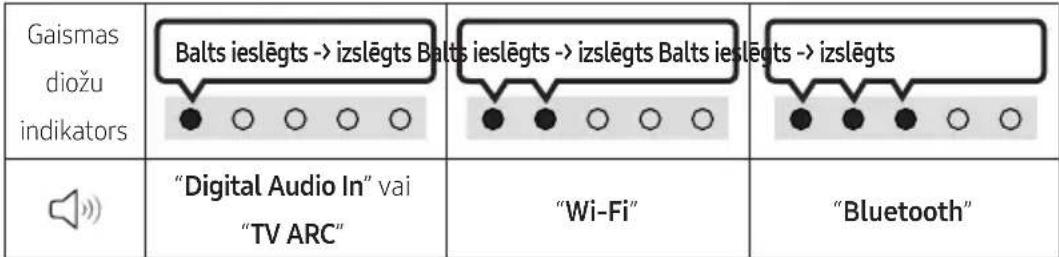

- Režimos "Digital Audio In" vai "TV ARC" / "Wi-Fi" / "Bluetooth", ja 18 minūšu laikā nav saņemts audio signāls.

2

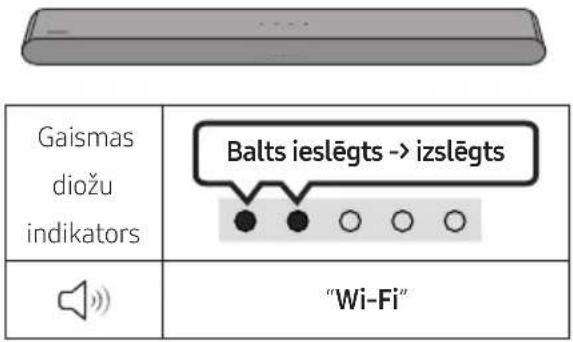

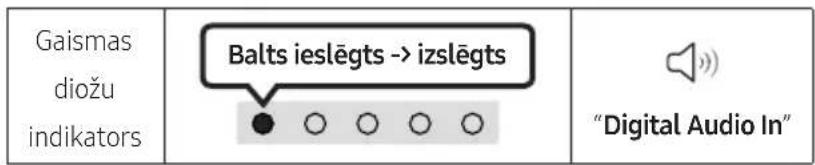

→ (Avots)

Nospiediet šo pogu, lai izvēlētos sistēmai Soundbar pievienoto avotu.

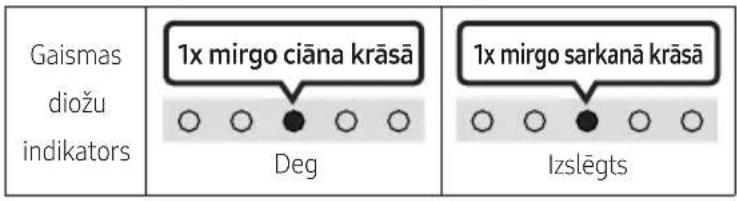

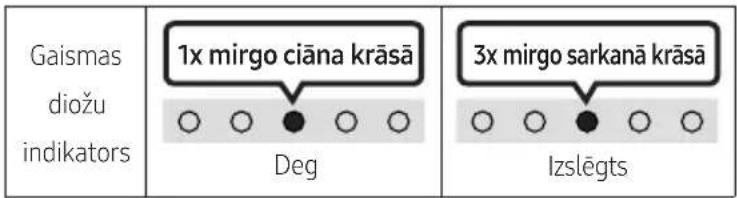

• Audio atgr. saite Deg/IZSLēgts

Varat ieslēgt vai izslēgt audio atgr. saiti. Nospiediet tālvadības pults pogu→ (Avots) un turiet to nospiestu 5 sekundes, kamēr Soundbar izslēdz (gaidstāves režīms).

3	(Skaņas izslēgšana)Nospiediet pogu (Skaņas izslēgšana), lai izslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

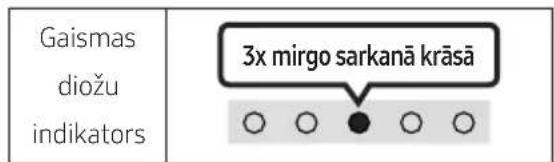

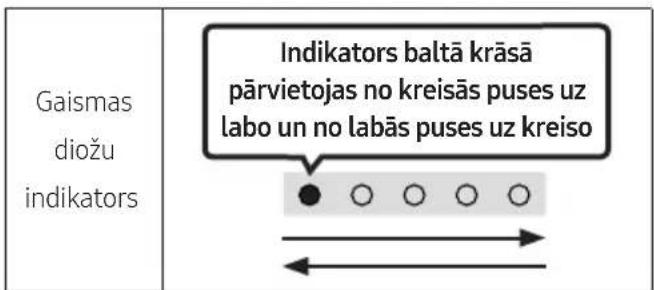

	Gaismas diožu indikators
4	SkalumsSpiediet pogu uz augšu vai uz leju, lai pielāgotu skaļumu.
	Gaismas diožu indikators	Skaļāk	Klusāk
5	CH LEVELNospiežot pogu, varat pielāgot katra skaļruņa skaļuma līmeni.
	Gaismas diožu indikators
	[GYZT]	“Centre Level” → “Side Level”
	– Ja ir pievienoti aizmugurējie skaļruņi (jāiegādājas atsevišķi), iestatījums “Rear Level” tiek atbalstīts.Izmantojiet Uz augšu/Uz leju bultiņas pogu, lai iestatītu pielāgotu “Rear Level” skaļumu diapazonā no-6 līdz +6.

6

(Skaņas regulēšana)

Nospiežot pogu, varat iestatīt audio funkciju. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju. Katru reizi, kad mainās režīms, daudzkrāsainā gaismas diode mirgo baltā krāsā.

• Nospiediet un turiet nospiestu pogu 🚙 (Skaņas regulēšana) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt ar pogām Pa kreisi/Pa labi. Katru frekvenci var atsevišķi noregulēt iestatījumu diapazonā no -6 līdz +6 ar pogām Uz augšu/Uz leju. (Pārliecinieties, vai skaņas režīma iestatījums ir "Standard".)
• Režimā "Voice enhancement" ir vieglāk saklausīt filmā vai televizorā runāto dialogu.
• Režims "Night mode" ir optimizēts skatišanai nakts laikā ar iestatijumiem, kas pielāgota skaļuma samazināšanai, bet dialoga skaidrības saglabāšanai.
• Ja video attēls televizorā un skaņa sistēmā Soundbar nav sinhronizēti, izvēlnē Skaņas regulēšana izvēlieties opciju "Sync" un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogas Uz augšu/Uz leju.
• Opcija "Sync" tiek atbalstīta tikai dažām funkcijām.
• Funkciju "Virtual" var ieslēgt/izslēgt, izmantojot Uz augšu/Uz leju bultiņas pogas.

7

Bluetooth PAIR

Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režimā.

Ja tiek nospiesta šī poga, gaismas diožu displejs mainās, kā parādīts tālāk.

- Kamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsa pēc kārtas mainās uz Sarkanu → Zaļu → Zilu.

Gaismas diožu indikators	Mirgo sarkanā → zaļā → zilā krāsāSapārošana→3x mirgo ciāna krāsāSavienojuma izveide ir pabeigta
	"Ready to connect via Bluetooth."

8

▶II (Atskanot/pauzēt)

Izmantojiet šo pogu, lai atskanotu vai pauzētu mūziku.

9	Uz augšu/Uz leju/Pa kreisi/Pa labiNospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.Mūzikas faila izlaišanaNospiediet Palabi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pakreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.ID SETNospiediet un 5 sekundes turiet pogu Uzaugšu, lai pabeigtu darbību ID SET (veidojot savienojumu ar bezvadu zemfrekvences skalruni vai bezvadu aizmugurējiem skalruniem).
10	i (Informācija)Nospiediet pogu, lai parādītu informāciju par pašreizējo funkciju. (skatiet 7. lpp.)Ja ir izveidots savienojums ar Dolby Atmos®, LED indikators 3 reizes iemirgosies ciāna krāsā.
11	SOUND MODENospiežot šo pogu, var atlasīt vajadzīgo audio režīmu. Katru reizi, kad mainās režīms, daudzkrāsainā gaismas diode mirgo baltā krāsā.[A4114]Adaptive SoundAnalize saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku atbilstoši satura īpašībām.DTS Virtual:Xleskaujošā 3D skaņa no jebkura satura.MusicNodrošina mūzikas saturam dabiskāku un telpiskāku skaņu.GameNodrošina stereoskopisku skaņu, lai jūs varētu labāk iejusties spēlē.StandardAtskaņo originālo skaņu.
12	WOOFER (BASI) LĪMEŇANospiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvenču (basa) skaļruņa skaļumu uz -12 vai no -6 līdz +6. Lai iestatītu zemfrekvenču (basa) skaļruņa skaļumu uz 0 (noklusējums), nospiediet šo pogu.

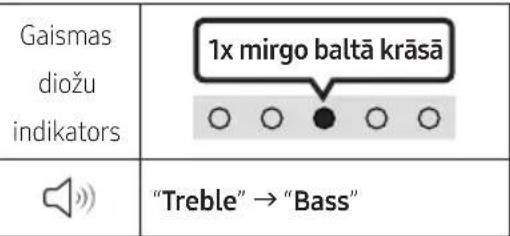

13	TONE CONTROLNospiežot pogu, varat pielāgot diskanta vai basu skaļuma līmeni. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uzaugšu/Uz leju. (Šī funkcija ir pieejama visos skaņas režīmos, izņemot režīmu “Standard”).

• Analizē ārējo troksni reallaikā, kamēr Soundbar veic atskaņošanu, lai balss audio būtu vienmēr skaidri dzirdams.
• Analīzes laikā dati netiek saglabāti.

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Funkcijas TV tālvadības pulti Deg/Izslēgts (Gaidstāve)	lpp. 16
Uz augšu ID SET lpp. 13
(T072) : (Skaņas regulēšana)	7 joslu EQ lpp. 12
(RD44H) : (Avots)	Audio atgr. saite Deg/Izslēgts (Gaidstāve) lpp. 10

Izvades specifikācijas dažādiem skaņu efektu režīmiem

Efekts levade		Izvade
		Tikai ar zemfrekvenču skaļruni	Ar zemfrekvenču skaļruni un bezvadu aizmugurējo skaļruņu komplektu
Adaptive Sound	2.0 kanālu 5.1 kanālu 7.1 kanālu
	5.1 kanālu 5.1 kanālu 7.1 kanālu
	Dolby Atmos® 5.1 kanālu 7.1 kanālu
DTS Virtual:X	2.0 kanālu 5.1 kanālu 7.1 kanālu
	5.1 kanālu 5.1 kanālu 7.1 kanālu
	Dolby Atmos® 5.1 kanālu 7.1 kanālu
Music	2.0 kanālu 5.1 kanālu 7.1 kanālu
	5.1 kanālu 5.1 kanālu 7.1 kanālu
	Dolby Atmos® 5.1 kanālu 7.1 kanālu
Game	2.0 kanālu 5.1 kanālu 7.1 kanālu
	5.1 kanālu 5.1 kanālu 7.1 kanālu
	Dolby Atmos® 5.1 kanālu 7.1 kanālu
Standard	2.0 kanālu 2.1 kanālu 2.1 kanālu
	5.1 kanālu 5.1 kanālu 5.1kanālu
	Dolby Atmos® 5.1 kanālu 7.1 kanālu

• Samsung bezvadu aizmugures skałruņu komplektu un zemfrekvenču skałruni var iegādāties atseviški. Lai iegādātos komplektu vai zemfrekvenču skałruni, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.
• Kad ievades avots ir Dolby Atmos®, tikai zemfrekvences skaļruņa iestatījums nodrošina 5.1 kanāla audio, bet zemfrekvences skaļruņa un bezvadu aizmugurējā skaļruņa komplekta iestatījums nodrošina 7.1 kanāla audio.

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti

Regulējiet sistēmas Soundbar skalumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).
• Lai lietotu šo funkciju, televizora iestatijumos atlasiet Ārējais skalrunis.

• Ražotāji, kuri atbalsta šo funkciju:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Izslēdziet sistēmu Soundbar.

• Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režimi pārslēdzas šādā secībā:

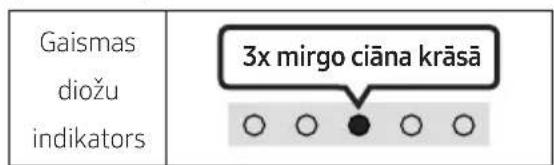

Indikatora status mainās katru reizi, kad maināt režīmu, kā parādīts tālāk.

Tālvadības pults poga Gaismas diožu indikators Status
		"Off-TV Remote"(noklusējuma režims)	Atspējot televizora tālvadības pulti.
		"Samsung-TV Remote"	lespējot Samsung televizora infrasarkano staru tālvadības pulti.
		"All-TV Remote"	lespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.

04 SISTEMAS SOUNDBAR PIEVIENOŠANA

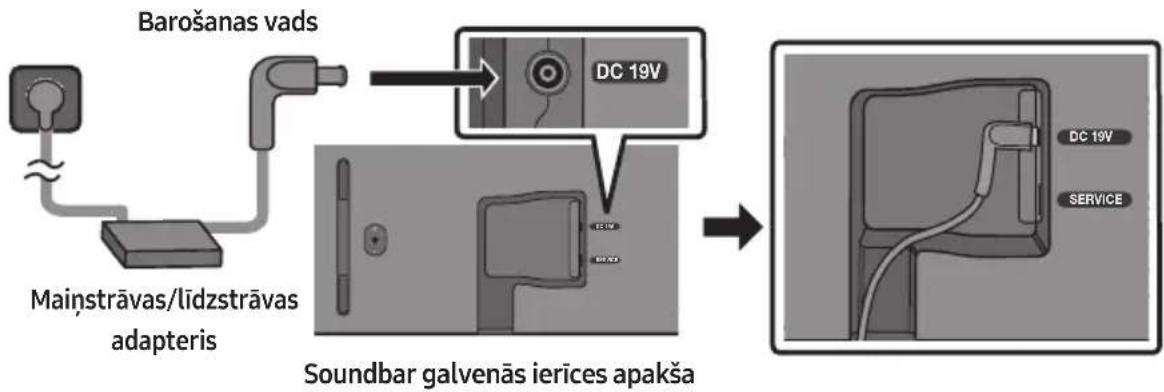

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus, lai savienotu sistēmu Soundbar strāvas kontaktligzdu šādā secībā:

- Papildinformāciju par nepieciešamo barošanas avotu un enerģijas patēriņu skatiet uz izstrādājuma etiketes. (etikete: Soundbar galvenās ierīces apakšpuse)

1. Vispirms pievienojiet strāvas vadu mainstrāvas/līdzstrāvas adapterim.

Pievienojiet mainstrāvas/līdzstrāvas adapteri (ar strāvas vadu) sistēmai Soundbar.

1. Pievienojiet sienas kontaktligzdai barošanas vadu.

PIEZIMES

- Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar ieslēdzas automātiski.

- Pārliecinieties, vai mainstrāvas/līdzstrāvas adapteris uz galda vai grīdas ir novietots plakaniski. Ja piekarat mainstrāvas/līdzstrāvas adapteri tā, ka tā mainstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī var iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.

Samsung bezvadu aizmugurējā skalruņa komplekta un zemfrekvences skalruņa pievienošana sistēmai Soundbar

Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9100S vai SWA-9200S, iegādājams atsevišķi) un bezvadu zemfrekvences skaļruni (SWA-W510, iegādājams atsevišķi) savai Soundbar.

Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta un bezvadu zemfrekvences skaļruņa rokasgrāmatā.

05 SAVIENOJUMS AR TV

Savienošana ar televizoru, kas atbalsta HDMI ARC (Audio Return Channel)

UZMANIBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC marķētos termināļus. Pretējā gadījumā televizora skaņa var netikt atskaņota.
• Ieteicamais kabelis ir High-Speed HDMI Cable with Ethernet.

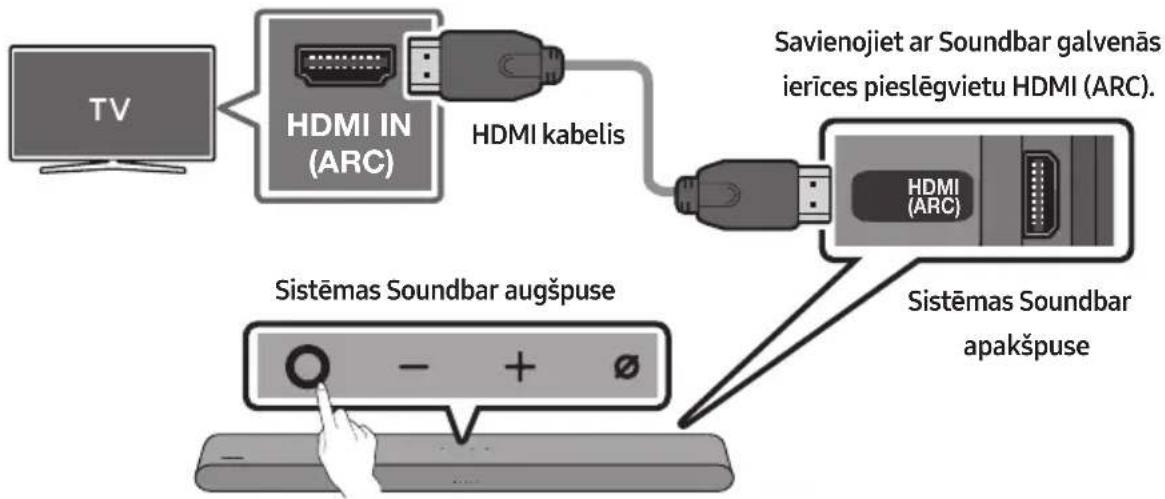

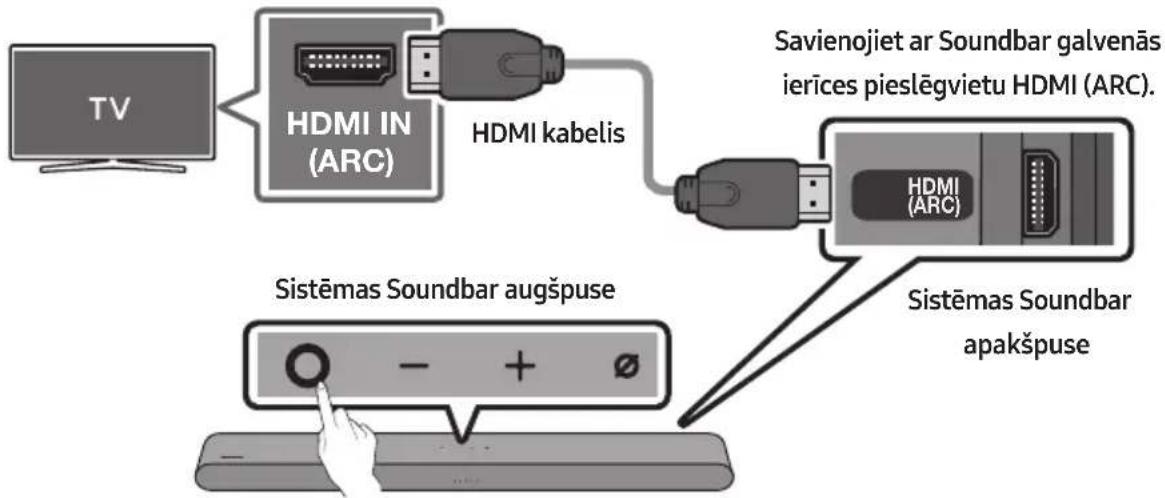

Savienojiet ar televizora pieslēgvietu HDMI IN (ARC) vai (eARC).

1. Kad sistēma Soundbar un televizors ir izslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.

3. Televizora skaṇa tiek atskaṇota sistēmā Soundbar.

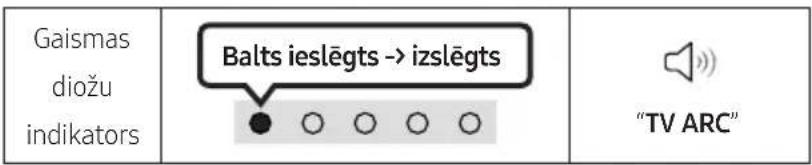

4. Ja televizora skaņa nav dzirdama, nospiediet pogu (Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu (Avots), lai izvēlētos režīmu “Digital Audio In”.

5. Ja skaņa netiek atskanota, pārbaudiet vēlreiz HDMI kabela savienojumu.
6. Lai mainītu sistēmas Soundbar skalumu, izmantojiet televizora tālvadības pults skaluma pogas.

PIEZIMES

• Ja televizors, kas atbalsta HDMI ARC (Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišku optisko kabeli.
• lesakām izmantot bezserdes HDMI kabeli, ja ir pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diamets ir mazāks par 14 mm.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta ARC.
• Ja kāda apraides kanāla audio signāls ir kodēts kā Dolby Digital un televizora “Digitālās izvades audioformāts” ir iestatīts kā PCM, ieteicams šo iestatījumu nomainīt uz Dolby Digital. Kad televizora iestatījums būs nomainīts, skaņas kvalitāte uzlabosies. (Televizora izvēlnes Dolby Digital un PCM var būt apzīmētas ar citiem vārdiem atkarībā no televizora ražotāja.)

Savienojuma izveide, izmantojot optisko kabeli

Pārbaudes punktu saraksts pirms savienojuma izveides

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja tiek izmantots optiskais kabelis un termināliem ir pārsegi, nonemiet tos.

1. Kad televizors un sistēma Soundbar ir izslēgti, savienojiet sistēmas Soundbar pieslēgVietu DIGITAL AUDIO IN (OPTICAL) un televizora OPTICAL izvades pieslēgVietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.

2. leslēdziet sistēmu Soundbar un televizoru.

3. Nospiediet (Daudzfunkcionālā) pogu sistēmas Soundbar augšpusē vai tālvadības pults pogu (Avots) un pēc tam izvēlieties režīmu "Digital Audio In". Tiek atskanots paziņojums, "Digital Audio In".

4. Televizora skaņa tiek atskanota sistēmā Soundbar.

Savienojuma izveide, izmantojot Bluetooth

Kad Samsung televizors ir pievienots, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

• Vienlaicīgi var pievienot tikai vienu Samsung televizoru.
• Var pievienot Samsung televizoru, kas atbalsta Bluetooth. Skatiet televizora tehniskos datus.

Sākotnējā savienojuma izveide

1.

Bluetooth savienojuma poga Gaismas diožu indikators
VAIRežimā “Bluetooth”	[XWZTSapārošanaSavienojuma izveide iipabeigtaKamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsapēc kārtas mainās uzSarkanu → Zaļu → Zilu.
	[SZZT]“Ready to connect via Bluetooth.”

1. Izvēlieties Bluetooth režīmu Samsung televizorā.

(piem., Sākums (☐) → Izvēlne → Iestatījumi (☐) → Visi iestatījumi (☐) → Skaṇa → Skaṇas izvade → Bluetooth skaļruņu saraksts → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Izvelieties "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B" televizora ekrānā redzamajā sarakstā.

Pieejamā sistēma Soundbar tiek rādīta kā "Nepieciešama sapārošana" vai "Sapārots" televizora Bluetooth ieriču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.

1. Tagad var dzirdēt Samsung televizora skaņu no sistēmas Soundbar.

- Ja pastāv registrēts savienojums starp sistēmu Soundbar un Samsung televizoru, sistēma Soundbar tiek automātiski pievienota, kad tās darbības režīms tiek nomainīts uz "Bluetooth".

Ja ierīci neizdodas pievienot

• Ja Samsung televizora skaļruņu sarakstā jau ir sistēma Soundbar (piem., [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), izdzēsiet to.
• Pēc tam atkārtojiet 1.-3. darbību.

Sistēmas Soundbar atvienošana no Samsung televizora

Nospiediet pogu Ⓐ (Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu

(Avots), lai izvēlētos citu režīmu, nevis "Bluetooth".

- Atvienošana aizņem kādu laiku, jo Samsung televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no modela.)

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:
  – Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.
• Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
  – Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

Savienošana, izmantojot Wi-Fi

Pārbaudes punktu saraksts pirms savienojuma izveides

• Wi-Fi savienojums ir pieejams tikai ar Samsung TV.
- Pārbaudiet, vai bezvadu maršrutētājs (Wi-Fi) ir ieslēgts un TV ir savienots ar maršrutētāju.
• TV un Soundbar ir jābūt savienotiem ar to pašu bezvadu tīklu (Wi-Fi).
- Ja bezvadu maršrutētājs (Wi-Fi) izmanto DFS kanālu, jums vairs nevarēsiet izveidot Wi-Fi savienojumu starp TV un Soundbar. Detalizētai informācijai sazinieties ar savu interneta pakalpojumu sniedzēju.
- Tā kā izvēlnes var atšķirties atkarībā no ražošanas gada, skatiet TV rokasgrāmatu.
- Lai savienotu TV ar Soundbar, izmantojot Wi-Fi, vispirms pievienojiet Soundbar pie bezvadu maršrutētāju. Papildinformāciju par to, kā izveidot Wi-Fi savienojumu, skatiet 32. lpp.

1. Papildinformāciju par Wi-Fi savienojumu ar Soundbar skatiet 32. lpp. "2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)".
2. Mainiet TV ievades avotu, izmantojot Soundbar audio izvēlni.

- Samsung TV, kas izlaisti 2017. gadā vai vēlāk

Sākums (īn) → Izvēlne → Iestatījumi (✿) → Visi iestatījumi (✿) → Skaṇa → Skaṇas izvade → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

TV, kas atbalsta Dolby Atmos®, pievienošana

Pārbaudes punktu saraksts pirms savienojuma izveides

• Dolby Atmos® ir atbalstīts režimā "TV ARC" vai "Wi-Fi".
• Pärliecinieties, ka saturs atbalsta Dolby Atmos®.

Savienojiet ar televizora pieslēgvietu HDMI IN (ARC) vai (eARC).

1. Kad sistēma Soundbar un televizors ir izslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.
3. Televizora skaņa tiek atskanota sistēmā Soundbar.

1. Pievienojiet Soundbar un TV vienam un tam pašam bezvadu tiklam (Wi-Fi).
2. Lai atskanotu televizora skaņu, izvēlieties Soundbar.
3. Televizora skaņa tiek atskanota sistēmā Soundbar.

PIEZIMES

- Dolby Atmos® konfigurēšana BD atskaņotājā vai citā ierīcē, kas pievienota TV.

Blu-ray disku atskaņotāja vai citas ierīces iestatījumu izvēlnē atveriet audio izvades iespējas un pārliecinieties, vai Bitu plūsma iestatījums ir “Bez kodējuma”. Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skaņa → Digitālā izvade un pēc tam izvēlieties Bitu plūsma (neapstrādāta).

- Šī funkcija ir pieejama dažos Samsung televizoru un Soundbar ieriču modelos.

Funkcijas Q-Symphony lietošana

Funkcijai Q-Symphony Soundbar sinhronizējas ar Saumsung televizoru, lai izvadītu skaņu caur divām ierīcēm optimālam telpiskajam efektam. Kad Soundbar ir pievienots, izvēlne "TV+Soundbar" atveras televizora izvēlnē Skaņas izvade. Izvēlieties attiecīgo izvēlni.

- Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (HDMI)

- Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (Wi-Fi)

PIEZIMES

• Tā var darboties atbilstoši televizora atbalstītajam kodeksam.
• Šī funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI vai optiskais kabelis (nav ietverts komplektā) vai izveidots savienojums ar Wi-Fi tīklu.
• Atkaribā no televizora modela parādītais ziņojums var atšķirties.
• Televizorā un Soundbar skalrunī jābūt izveidotam savienojumam ar vienu to pašu bezvadu maršrutētāju/frekvenci.
• Ši funkcija ir pieejama dažos Samsung TV un dažos Soundbar modelos.

SpaceFit Sound lietošana

Nodrošina optimizētu skaņas kvalitāti, analizējot klausišanās vietas.

1. metode. Savienošana, izmantojot Soundbar

Lai iespējotu šo funkciju, ieslēdziet režimu SpaceFit Sound ar Soundbar tālvadības pults pogu.

( ⚙ (Skañas regulēšana) → "SpaceFit Sound Off" → ▲ ( Uz augšu ) → "SpaceFit Sound On")

- Šī funkcija ir pieejama visos skaņas režimos.

2. metode. Savienošana, izmantojot TV

Lai iespējotu šo funkciju, Samsung TV izvēlnē ieslēdziet režīmu Adaptīva skana+.

(Sākums (n) → Izvēlne → Iestatījumi (⊗) → Visi iestatījumi (⊗) → Vispārēji → Inteligentā režīma iestatījumi → Adaptīva skaṇa+)

- Soundbar skaņas režīms automātiski mainīsies uz Adaptīva skaņa+, ja televizorā iespējojat režīmu Adaptīva skaņa+.

PIEZIME

- Šī funkcija darbojas, kad Soundbar izveido savienojumu ar dažiem Samsung TV.

06 ĀRĒJĀS IERĪCES PIEVIENOŠANA

Savienojuma izveide, izmantojot optisko kabeli

1. Kad ārējā ierīce un sistēma Soundbar ir izslēgtas, savienojiet sistēmas Soundbar pieslēgvietu DIGITAL AUDIO IN (OPTICAL) un ārējās ierīces OPTICAL izvades pieslēgvietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un ārējo ierīci.
3. Nospiediet (Daudzfunkcionālā) pogu sistēmas Soundbar augšpusē vai tālvadības pults pogu (Avots) un pēc tam izvēlieties režīmu "Digital Audio In". Tiek atskaņots paziņojums, "Digital Audio In".
4. Ārējās ierīces skaņa tiek atskanota sistēmā Soundbar.

07 MOBILĀS IERĪCES PIEVIENOŠANA

1. metode. Savienojuma izveide, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, var klausīties stereo skaņu bez kabelu izmantošanas.

- Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

Sākotnējā savienojuma izveide

- Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par 1 m no sistēmas Soundbar.

1.

Bluetooth savienojuma poga Gaismas diožu indikators
VAI Režimā "Bluetooth"	Mirgo sarkanā → zaļā → zilā krāsā Sapārošana → 3x mirgo ciāna krāsā Savienojuma izveide ir pabeigta • Kamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsa pēc kārtas mainās uz Sarkanu → Zaļu → Zilu.
	"Ready to connect via Bluetooth."

1. Sarakstā, kas tiek parādīts ierīcē, izvēlieties "[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B".
2. Atskanojiet mūzikas failus no ierīces, kas pievienota sistēmai Soundbar, izmantojot Bluetooth.

Kā rīkoties, ja neizdodas izveidot ierīces pieslēgumu?

• Ja mobilās ierīces skaļruņu sarakstā ir kāda sistēma Soundbar (piemēram, [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), izdzēsiet to.
• Atkārtojiet 1. un 2. darbību.

Piezīmes par Bluetooth savienojumu

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:

– Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.

• Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
• Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Sistēmu Soundbar nevar savienot ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free — brīvroku) funkciju.
• Savienojot sistēmu Soundbar ar Bluetooth ierīci, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.
• Jo tālāk viena no otras atradīsies sistēma Soundbar un Bluetooth ierīce, jo vājāka klūs skaņas kvalitāte. Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.
• Zonās ar sliktu signāla uztveršanas kvalitāti Bluetooth savienojums var nedarboties pareizi.

• No Bluetooth ierīces var būt dzirdamas skaņas vai tai var rasties darbības traucējumi šādos apstākļos:

• ja kermenis saskaras ar Bluetooth ierīces vai sistēmas Soundbar raiduztvērēju;

• ierīce atrodas telpas stūrī vai ja tās tuvumā ir šķērslis, piemēram, siena vai cita atdaloša konstrukcija, kā rezultātā var rasties elektriskas izmainas;
• ja uz ierīci iedarbojas radio traucējumi, ko izraisa citi izstrādājumi, kuri darbojas identiskos frekvenču diapazonos, piemēram, medicīnas iekārtas, mikroviļņu krāsnis un bezvadu LAN ierīces;
• tādi škēršli kā durvis un sienas var pasliktināt skaņas kvalitāti, pat ja ierīces atrodas signāla darbības rādiusā.

- Nemiet vērā, ka sistēmu Soundbar nevar sapārot ar citām Bluetooth ierīcēm, izmantojot Bluetooth opciju.

- Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.

Bluetooth ierīces atvienošana no sistēmas Soundbar

Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.
• Ja sistēma Soundbar ir atvienota no Bluetooth ierīces, sistēmas Soundbar daudzkrāsainais indikators mirgo "Sarkanā" krāsā trīs reizes.

Sistēmas Soundbar atvienošana no Bluetooth ierīces

Nospiediet pogu Ⓐ (Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu

(Avots), lai izvēlētos citu režīmu, nevis "Bluetooth".

- Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)

2. metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)

Lai savienotu sistēmu Soundbar ar mobilo ierīci, izmantojot bezvadu tīklu (Wi-Fi), ir nepieciešama programma SmartThings.

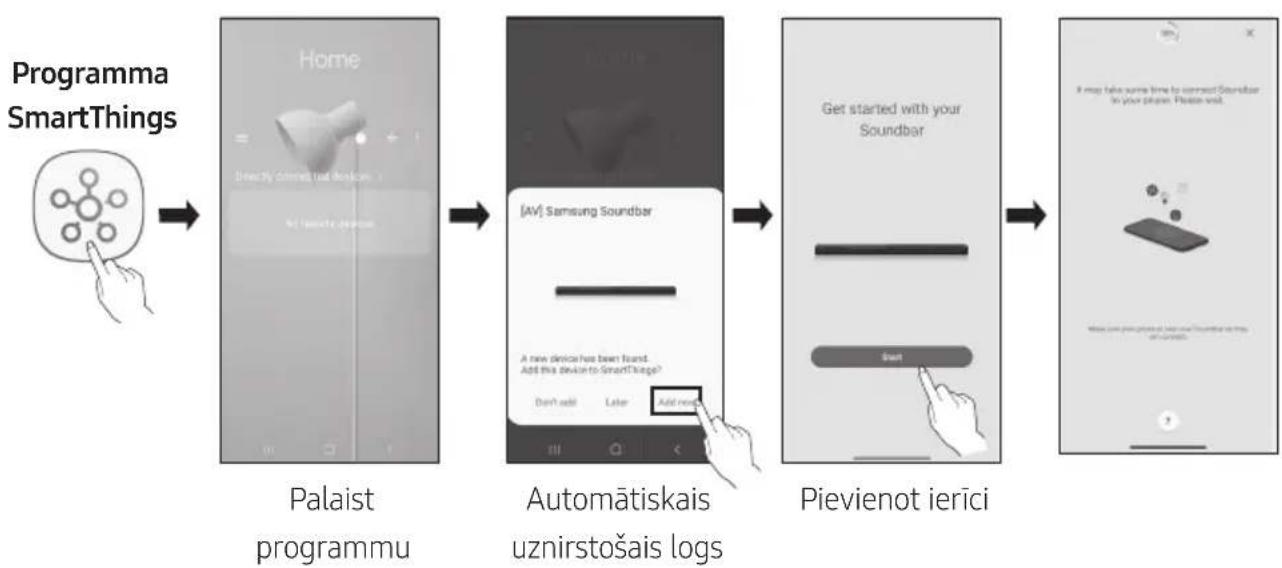

Sākotnējā savienojuma izveide

1. Instalējiet un palaidiet mobilajā ierīcē (viedtālrunī vai planšetdatorā) programmu SmartThings.
2. Atverot programmu, izpildiet ekrānā sniegtos norādījumus par sistēmas Soundbar pievienošanu.
3. Dažās mobilajās iericēs var nebūt pieejams automatīstiskais uznirstošais logs (skatiet tālāk otro ekrānuznēmumu).
   Ja uznirstošais logs netiek parādīts, ekrānā Home nospiediet “+”. Sistēma Soundbar ir pievienota programmai.
4. Attēls zemāk var atšķirties atbilstoši lietotnes versijai.

Funkcijas Tap Sound lietošana

Pieskarieties Soundbar ar mobilo ierīci, lai ar Soundbar palīdzību atskaņotu audio no mobilās ierīces.

- Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.

- Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija.

1. Ieslēdziet mobilajā ierīcē funkciju Tap Sound.

- Plašāku informāciju par funkcijas ieslēgšanu skatiet tālāk sadalā “lespējojiet funkciju Tap Sound”.

1. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties "Start now". Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

2. Atskaņojiet audio no mobilās ierīces ar Soundbar palīdzību.

3. Šī funkcija savieno mobilo ierīci ar sistēmu Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras sistēmai Soundbar.

4. Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.
5. Mobilo ierīci ieteicams ievietot pārsegā. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļa, nelietojot pārmērīgu spēku.
6. Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju. Šī funkcija var nebūt atbalstīta atkarībā no programmas versijas.

lespējojiet funkciju Tap Sound

Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.
2. Izvēlieties (≡→_) programmas SmartThings ekrānā, kas tiek parādīts mobilajā ierīcē.
3. Izvēlieties "Tap View, Tap Sound" iestatījumu leslēgts, lai ħautu funkcijai darboties, kad mobilā ierīce atrodas sistēmas Soundbar tuvumā.

PIEZIMES

• Kad mobilā ierīce darbojas energijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.
• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.

08 SAVIENOŠANA, IZMANTOJOT APPLE AIRPLAY 2

• Šī funkcija var nebūt pieejama dažās valstīs.
• Šis Samsung Soundbar atbalsta AirPlay 2, un tai ir nepieciešama iOS 11.4 vai vecāka.

Ar AirPlay 2 varat straumēt mūziku, podraides un citu audio no Apple ierīcēm sistēmā Samsung Soundbar.

• Nodrošiniet, ka sistēma Soundbar ir ieslēgta un pievienotam tam pašam Wi-Fi tīklam kā Apple jerīce.
• AirPlay atbalstītā lietotnē vai iPhone, iPad vai Mac vadības centrā atlasiet
• Pieejamo ieriču sarakstā atlasiet Soundbar, lai atskanotu pašreizējo audio.

09 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neveiciet uzstādīšanu vietā, kur ir augsta temperatūra un/vai liels mitrums.
• Pārliecinieties, vai siena ir pietiekami stipra, lai noturētu izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.
• legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, balsta skrūves nostipriniet sienas balstos.
• legādājieties montāžai pie sienas paredzētās skrūves atbilstoši tās sienas veidam un biezumam, pie kuras vēlaties montēt sistēmu Soundbar.

- Diametrs: M5

– Garums: ieteicamas 35 mm vai garākas.

• Pievienojiet ierīces vadus ārējām ierīcēm pirms sistēmas Soundbar uzstādīšanas pie sienas.
• Pirms tā uzstādīšanas noteikti izslēdziet ierīci un atvienojiet to no barošanas avota. Pretējā gadījumā var tikt izraisīts elektrošoks.

Sienas stiprinājuma komponenti

Sienas stiprinājuma vadotne

Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteins

1. Piespiediet Sienas stiprinājuma vadotne pie sienas virsmas.

2. Sienas stiprinājuma vadotne ir jānovieto līdzeni.

3. Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora.

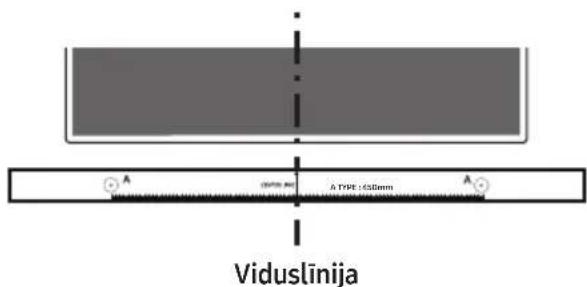

1. Salāgojiet Sienas stiprinājuma vadotnes vidusliniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam fiksējiet Sienas stiprinājuma vadotne pie sienas, izmantojot līmlenti.

- Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslinija uzstādīšanas vietas vidū.

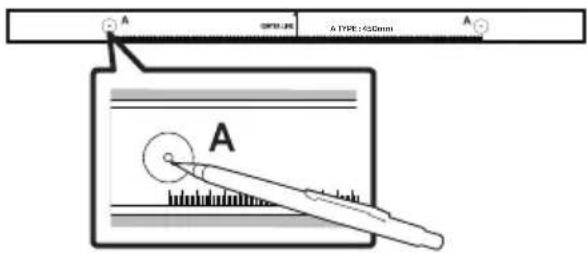

1. Izmantojot pildspalvu, atzimējiet caurumu atrašanās vietas un nonemiet Sienas stiprinājuma vadotne.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos kīlus. Ja lietojat kīlus, noteikti izurbiet pietiekami lielas atveres, kas piemērotas izmantotajiem kīliem.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 2 Sienas stiprinājuma kronšteinu pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

- Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures.

- Atkaribā no modela faktiskais produkts var atškirties no iepriekš attelā redzamā.

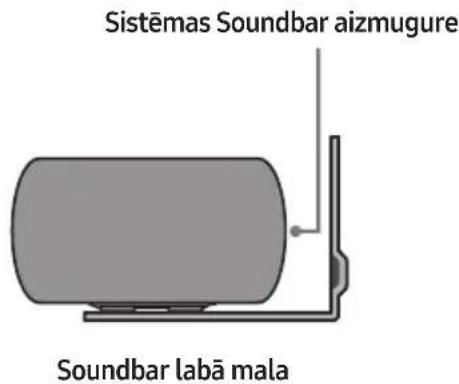

1. Uzstādiet sistēmu Soundbar ar tai piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

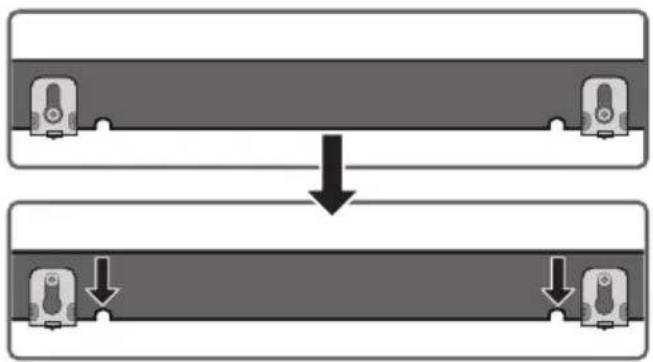

1. Pabīdiet sistēmu Soundbar uz leju, kā parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

- Ievietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļā un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

10 SISTEMAS SOUNDBAR UZSTADISHANA TELEVIZORA PRIEKŠA

Salāgojiet sistēmas Soundbar centru ar televizora centru, kā redzams attēlā.

Šajā gadījumā novietojiet sistēmu Soundbar vismaz 3 cm attālumā no televizora, lai nerastos balss atpazīšanas traucējumi.

PIEZIMES

• Pārliecinieties, vai sistēma Soundbar ir novietota uz līdzenas un stabilas virsmas.
• Nepietiekams attālums no televizora var izraisīt balss atpazīšanas un akustiskas problēmas.

11 PROGRAMMATURAS ATJAUNINĀŠANA

Automātiskā atjaunināšana

Kad sistēma Soundbar ir savienota ar internetu, programmatūras atjaunināšana tiek veikta automātiski pat tad, kad sistēma Soundbar ir izslēgta.

- Lai varētu izmantot automātiskās atjaunināšanas funkciju, sistēmai Soundbar jābūt savienotai ar internetu. Bezvadu savienojums ar sistēmu Soundbar tiek pārtraukts, ja tiek atvienots sistēmas Soundbar strāvas padeves vads vai tai tiek izslēgta strāvas padeve. Ja tiek izslēgta strāvas padeve, kad tā tiek atjaunota vai kad tiek pievienots barošanas vads, ieslēdziet sistēmu Soundbar un atkal savienojiet to ar internetu.

USB atjauninājumi

Turpmāk uzņēmums Samsung varētu piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

Kad atjauninājums ir pieejams, sistēmu Soundbar var atjaunināt, pievienojot USB zibatmiņas disku ar atjauninājuma aparātprogrammatūru sistēmas Soundbar pieslēgvietai SERVICE.

1. Atveriet (www.samsung.com) → klientu atbalsta izvēlnes opcijā meklējiet modela nosaukumu.

- Plašāka informācija par atjauninājumu ir sniegta atjauninājumu pamācībā.

1. Lejupielādējiet atjauninājuma failu (USB tips).
2. Izgūstiet arhivēto failu jaunā mapē un nosauciet to identiski faila nosaukumam.
3. Saglabājiet izveidoto mapi USB zibatminā un pievienojiet to sistēmai Soundbar.
4. leslēdziet sistēmu Soundbar. 3 minūšu laikā izstrādājums tiks atjaunināts.

• Atjaunināšanas laikā neizslēdziet ierīci un nenoņemiet USB zibatmiņu.
• Ja dzeltenā gaismas diode ir ieslēgta pēc tam, kad programmatūras atjauninājums ir pabeigts, tas nozīmē, ka notiek papildu atjaunināšana. Ja tā notiek, neizslēdziet ierīci un neatvienojiet USB.
• Ja atjaunināšana nenotiek, atkārtoti pievienojiet sistēmas Soundbar barošanas vadu.
• Ja ierīcē ir instalēta jaunākā versija, atjaunināšana netiks veikta.
• Atkaribā no USB tipa atjaunināšana var netikt atbalstīta.
  • Ja nav pieejams atjaunināšanas fails

- Ja atjaunināšanas fails ir paredzēts tai pašai versijai vai vecākai

Atiestatišana

Kas sistēma Soundbar ir ieslēgta, vienlaikus nospiediet pogas — + (Skalums) uz ierīces korpusa un turiet tās nospiestas vismaz 5 sekundes. LED displejs mainās, kā redzams tālāk, un Soundbar restartējas.

UZMANIBU

- Tiek atiestatīti visi Soundbar iestatījumi. Noteikti veiciet to tikai tad, ja ir nepieciešama atiestatīšana.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas.

→Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas klūdaini.

→Atvienojiet barošanas vadu un atkal iespraudiet to.
→leslēdziet un izslēdziet ārējo ierīci un mēģiniet vēlreiz.
→Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. leslēdziet barošanu. (skatiet 10. lpp.)

Tālvadības pults nedarbojas.

→Novietojiet tālvadības pulti tieši pret Soundbar.
→Nomainiet baterijas pret jaunām.

Sarkanais LED indikators sistēmā Soundbar paliek iedegts.

→ Mikrofons ir izslēgts. leslēdziet mikrofonu. (skatiet 8. lpp.)

Soundbar neatskaņo nevienu skaņu.

→Sistēmas Soundbar skalums ir pārāk mazs vai izslēgts. Noregulējiet skalumu.
→Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skalumu.
→Lai atskanotu televizora skanu, izvēlieties Soundbar. (Samsung televizors: Sākums (n)→ Izvēlne → Iestatījumi ( ) Visi iestatījumi ( ◎→ Skaṇa → Skaṇas izvade → Izvēlieties Soundbar)

→Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz.
→Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.
→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 39. lpp.)

Ja televizors nav pievienots, izmantojot HDMI (ARC).

→Pārbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (skatiet 18. lpp.)
→Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši.
→HDMI-CEC var nebūt aktivizēts televizorā. leslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( → Izvēlne → lestatījumi ( → Visi iestatījumi ( ) → Savienojums → Ārējo ierīču pārvaldnieks → Anynet+ (HDMI-CEC) DEG)

Neienāk skaņas signāls, ja savienojums ar televizoru ir izveidots, izmantojot režīmu HDMI (ARC).

→ lerīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums (n) → Izvēlne → lestatījumi (d) → Visi iestatījumi ( )) Skaņa → lestatījumi ekspertiem → Digitālās izvades audioformāts)

Soundbar neizveidos savienojumu, izmantojot Bluetooth.

→Lai izveidotu savienojumu ar jaunu ierīci, pārslēdzieties uz ierīču sapārošanu Bluetooth režimā. (Nospiediet tālvadības pults pogu ✝ PAIR vai vismaz 5 sekundes turiet nospiestu pogu 📂 Mikrofons ieslēgts/izslēgts) uz korpusa.)

→Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno. →Atjaunojiet savienojumu pēc Bluetooth skaļruņu saraksta izdzēšanas. (Samsung televizors: Sākums (n) → Izvēlne → Iestatījumi (s) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts)

→Atvienojiet strāvas vadu, atkal pievienojiet to un mēģiniet vēlreiz. →Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 39. lpp.)

Skaṇa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

→Dažas ierīces var izraisīt radio traucējumus, ja tās atrodas pārāk tuvu Soundbar, piemēram, mikroviļņu krāsnis, bezvadu maršrutētāji utt.
→Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzību, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.
→Ja kāda Ķermeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādīšanas un lietošanas apstākļus.

Nevar izveidot savienojumu ar Wi-Fi.

→Pārbaudiet, vai ir ieslēgts bezvadu maršrutētājs.
→Izslēdziet maršrutētāju, ieslēdziet to un mēginiet vēlreiz.
→Soundbar neizveidos savienojumu, ja bezvadu signāls ir vājš. Pamēginiet pārvietot maršrutētāju tuvāk Soundbar vai likvidējiet visus škēršļus, kas ir starp Soundbar un maršrutētāju, ja tā ir.
→Ja esat uzstādījis jaunu bezvadu maršrutētāju, būs jāveic atkārtota skaļruņa tīkla iestatījumu konfigurēšana.

Soundbar neieslēdzas automātiski ar TV.

→Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

Funkcija AVA nav pieejama tālāk norādītajos gadījumos.

→Funkcija AVA nebūs pieejama, izmantojot Q-Symphony funkciju.
→Funkcija AVA nebüs pieejama, kad mikrofons ir izslēgts.

Pēc TV pievienošanas sistēmai Soundbar ieslēdzu Soundbar režīmu. Pēc tam nekāda skaņa netiek izvadīta no televizora.

→Ja pievienojat Soundbar mobilajai ierīcei, kamēr sistēma Soundbar ir pievienota TV, Soundbar izvada skaņu no mobilās ierīces, kamēr uztur TV savienojumu. Līdz ar to TV skaņa netiks atskaņota nekur. →Atvienojiet mobilo ierīci, un TV skaņa tiks vēlreiz izvadīta no Soundbar.

13 LICENCE

Dolby

ATMOS

Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source (http://opensource.samsung.com)

15 SVARİGA PIEZİME PAR APKOPI

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.
• Šādos gadījumos var tikt iekasēta administrēšanas maksa:

(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu);

(b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

- Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.

16 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specifikācijas

Modeļa nosaukums HW-S60B / HW-S61B
Svars 2,7 kg
Izmēri (P x A x Dz) 670,0 x 62,0 x 105,0 mm
Darba temperatūras diapazons +5°C līdz +35°C
Darba mitruma diapazons 10 % līdz 75 %
PASTIPRINĀTĀJSNominālā izvades jauda	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Atbalstītie atskaņošanas formāti	Dolby 5.1ch / Dolby Digital Plus /Dolby ATMOS (Dolby Digital Plus) /DTS 5.1ch / LPCM 2ch
BEZVADU IERĪCES IZEJAS JAUDAWi-Fi raidītāja maksimālā jauda	100 mW, 2,4 GHz – 2,4835 GHz,200 mW, 5,15 GHz – 5,25 GHz, 100 mW, 5,25 GHz– 5,35 GHz & 5,47 GHz – 5,725 GHz
BEZVADU IERĪCES IZEJAS JAUDABT raidītāja maksimālā jauda	100 mW, 2,4 GHz – 2,4835 GHz

PIEZIMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmainas specifikācijās.
• Svars un izmēri ir norādīti aptuveni.

Uzmanību! leslēdzot/izslēdzot Wi-Fi, skaņas panelis Soundbar tiek automātiski restartēts.

Kopējais energijas patēriņš gaidstāves režīmā (W)	4,2 W
Wi-FiPieslēgvetas deaktivizēšanas metode	Lai ieslēgtu/izslēgtu Wi-Fi savienojum, nospiediet un 30 sekundes turiet nospiestu Soundbar tālvadības pults pogu CH LEVEL.
BluetoothPieslēgvetas deaktivizēšanas metode	Lai ieslēgtu/izslēgtu Bluetooth savienojumu, nospiediet un 30 sekundes turiet nospiestu Soundbar tālvadības pults pogu TONE CONTROL.

Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām

Apvienotās Karalistes ar likumu noteiktajām prasībām.

Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu.

Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.

Šis iekārtas 5 GHz WLAN (Wi-Fi vai SRD) funkcija var darboties tikai telpās.

[Pareiza atbrīvošanās no šī izstrādājuma baterijām]

(Attiecas uz valstim, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Pareiza atbrīvošanās no šī izstrādājuma

(elektriskā un elektroniskā aprīkojuma atkritumi)

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austinām, USB kabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu.

Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem.

Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem :

www.samsung.com/global/ecodesign_component

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.
