INSTRUKCJA OBSŁUGI HWS67B SAMSUNG

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu firmy Samsung.

	PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆ
	Ten symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.
	Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.
	Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu ni ma na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie.
	Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.
	Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.
	Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem.

PRZESTROGA

RYZYKO PORAŻENIA PRADEM ELEKTRYCZNYM. NIE OTWIERAĆ

OSTRZEŻENIE

- Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.

PRZESTROGA

• ABY UNIKNAĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO.
• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.
• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.
• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.
• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

ŚRODKI OSTROŻNOŚCI

1. Upewnij się, że domowa sieć zasilająca prądem przemiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identyfikacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.
2. Podczas burzy z piorunami należy odłączyć główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.
3. Jednostki nie należy wystawiać bezpośrednio na promienie stłońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np. wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać.

PRZESTROGA : W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

SPIS TREŚCI

01 Sprawdzenie elementów 6

02 Informacje o produkcie 7

Panel przedni / panel górny listwy Soundbar ____ 7

Panel dolny listwy Soundbar 9

03 Użytkowanie pilota 10

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA) 10

Obstuga pilota ____ 10

Używanie ukrytych przycisków (z więcej niż jedną funkcją) ____ 14

Dane wyjściowe dla różnych trybów efektów dźwiękowych ____ 15

Regulacja głośności listwy Soundbar za pomocą pilota telewizora ____ 16

04 Podłączanie listwy Soundbar 17

Podłączanie zasilania ____ 17

Podłączanie zestawu tylnych głośników bezprzewodowych Samsung i subwoofera do listwy Soundbar ____ 17

05 Łączenie z TV 18

Podłączanie urządzenia do telewizora, który obsługuje standard HDMI ARC (Audio Return Channel — Kanał zwrotny audio) ____ 18

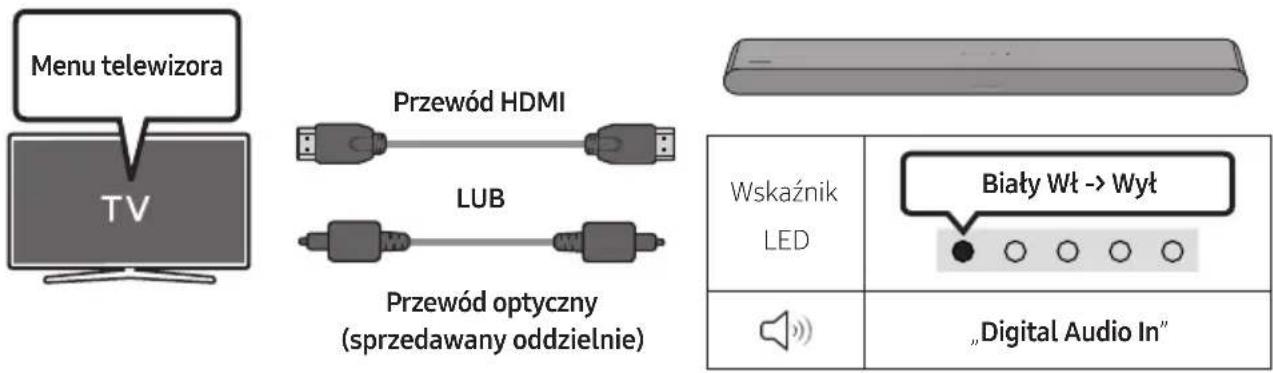

Podłączanie urządzenia za pomocą przewodu optycznego 20

Połączenie przez Bluetooth ____ 21

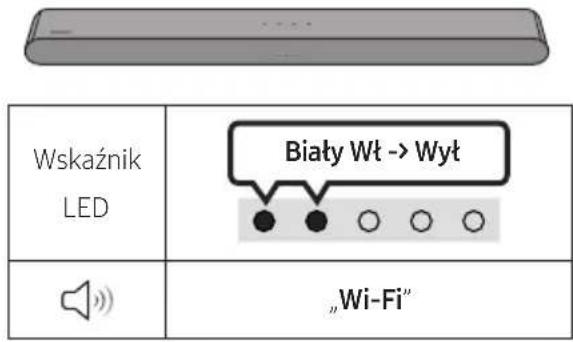

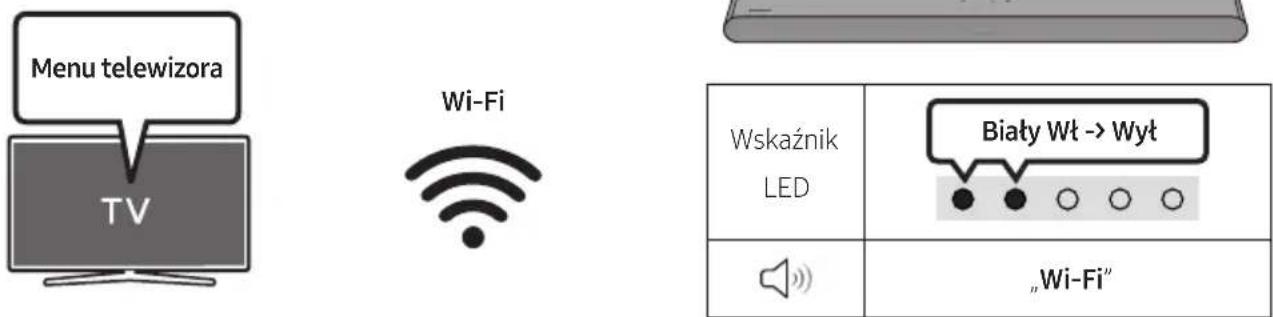

Łączenie za pomocą sieci Wi-Fi ____ 23

Łączenie z TV, który obstuguje Dolby Atmos® 24

Używanie funkcji Q-Symphony 26

Korzystanie ze SpaceFit Sound 27

06 Nawiązywanie połączenia z urządzeniem zewnętrznym 28

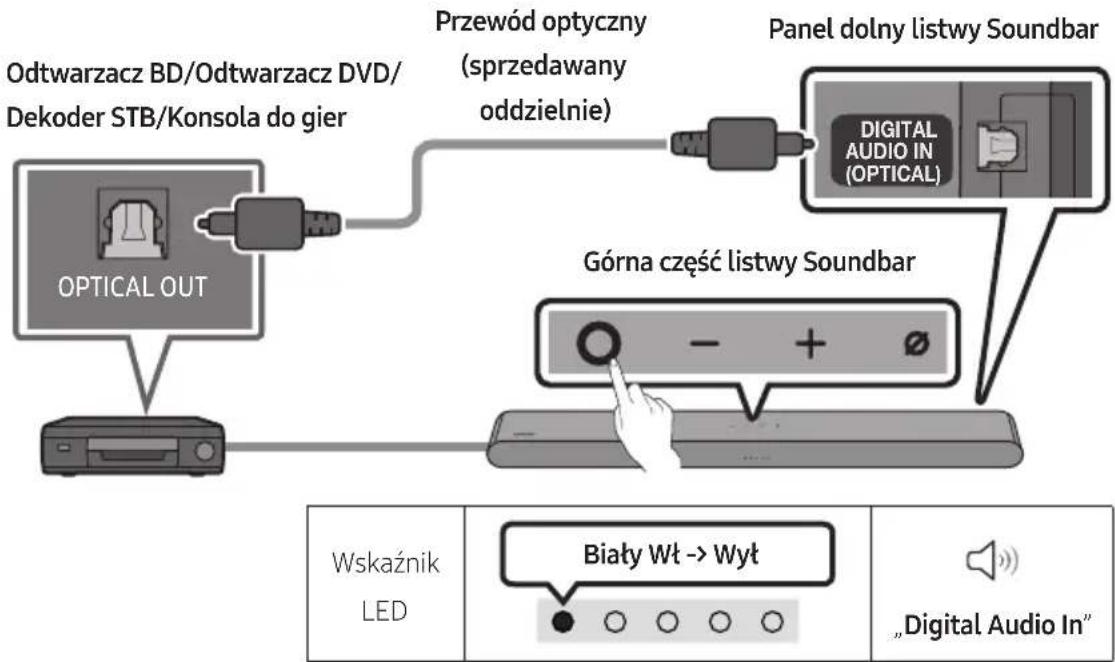

Podłączanie urządzenia za pomocą przewodu optycznego 28

07 Nawiązywanie połączenia z urządzeniem mobilnym 29

Metoda 1. Połączenie przez Bluetooth ____ 29

Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa) ____ 32

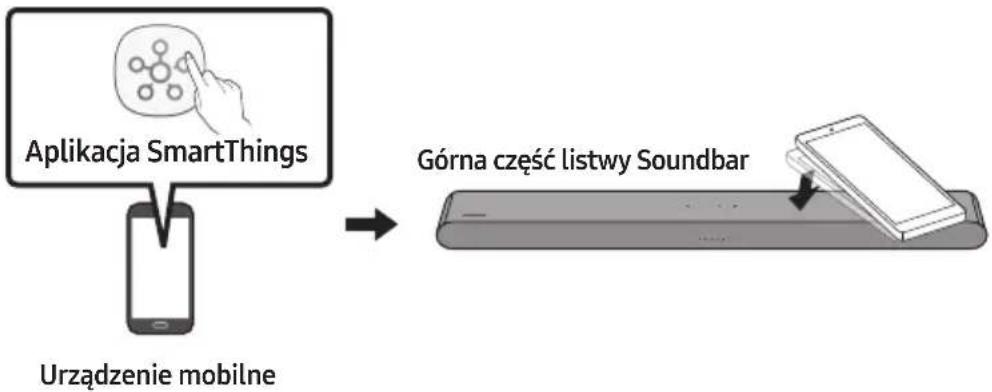

Korzystanie z funkcji Tap Sound 33

08 Łaczenie za pomocą Apple AirPlay 2 34

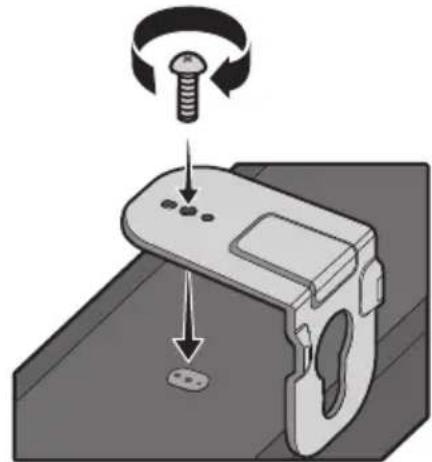

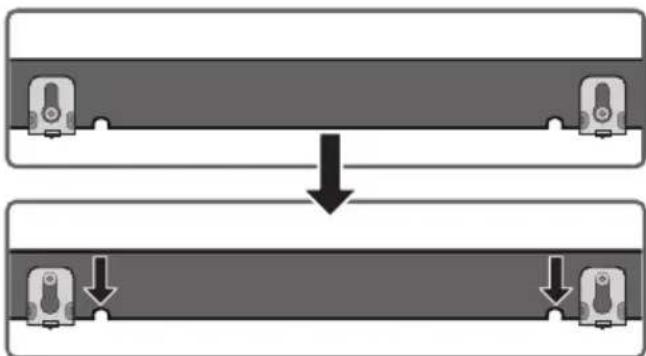

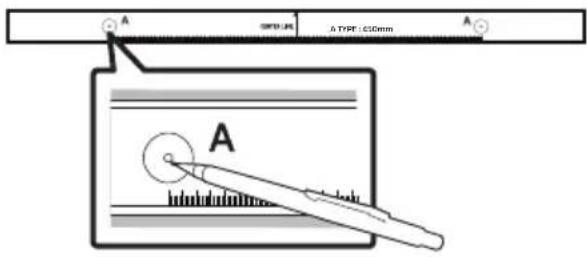

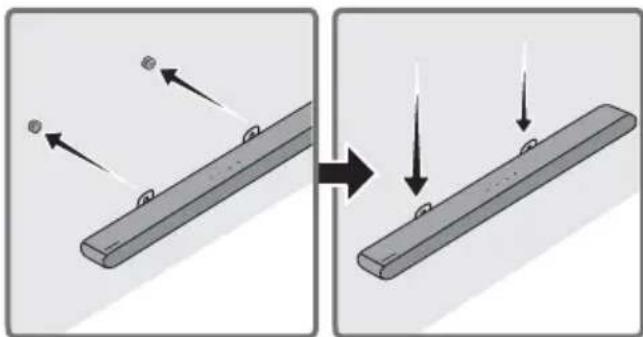

09 Montaż elementu Wspornik do montażu na ścianie 35

Środki ostrożności dotyczące instalacji ____ 35

Komponenty montażowe ____ 35

10 Instalacja listy Soundbar przed telewizorem 37

11 Aktualizacja oprogramowania 38

Automatyczna aktualizacja 38

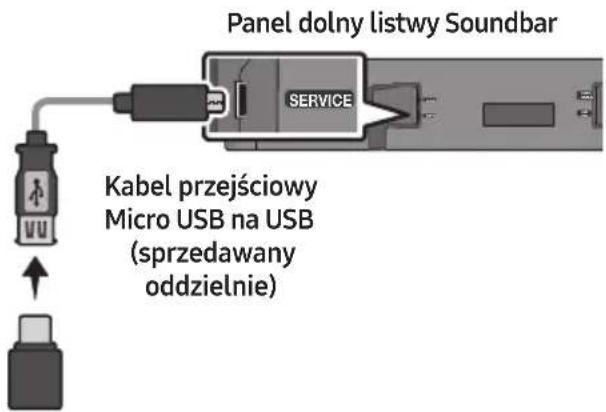

Aktualizacja za pośrednictwem portu USB 38

Inicjalizacja 39

12 Rozwiązywanie problemów 40

13 Licencji 42

14 Informacja o Licencji Open Source 43

15 Ważne Informacje Dotyczące Obstugi Serwisowej 43

16 Dane Techniczne i Uwagi 44

Dane techniczne 44

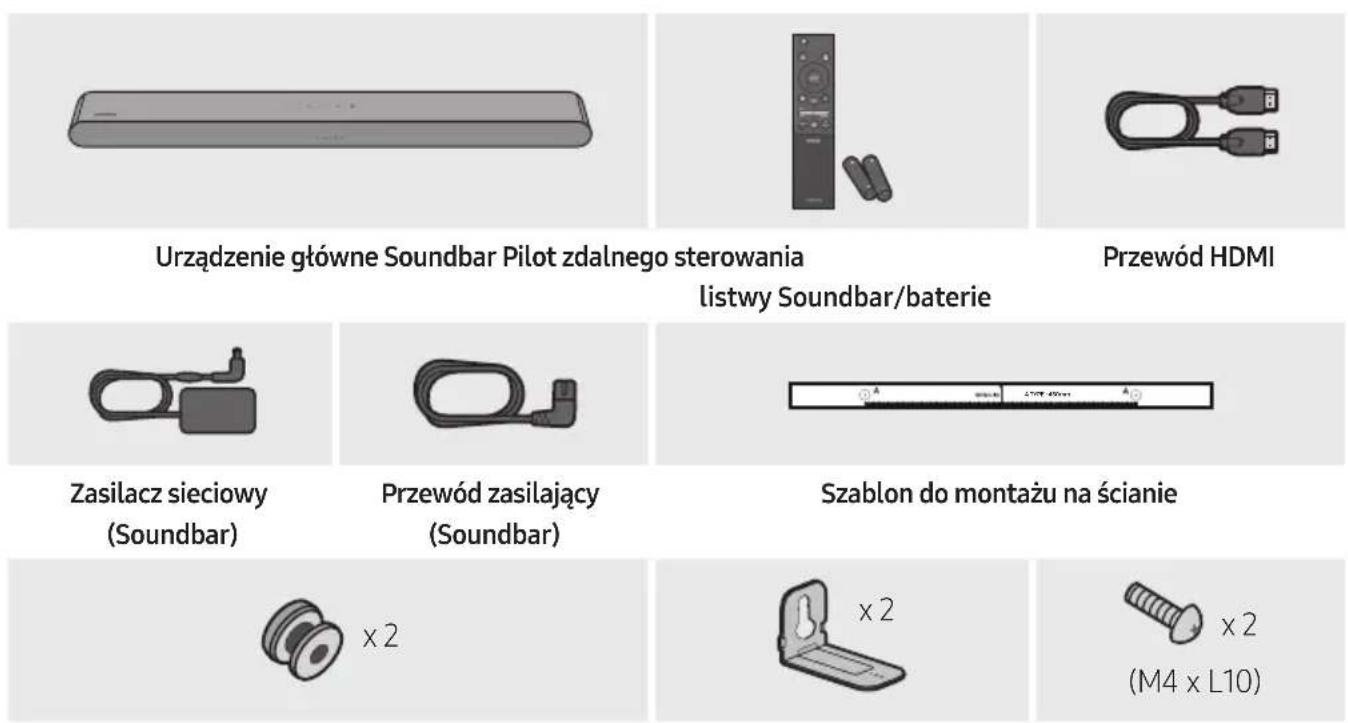

01 SPRAWDZENIE ELEMENTÓW

• Więcej informacji na temat obstugiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)
• W celu zakupu dodatkowych podzespołów lub opcjonalnych przewodów należy skontaktować się z centrum serwisowym lub działem obsługi klienta firmy Samsung.
• Więcej informacji na temat montażu naściennego patrz strona 35.
• Konstrukcja, dane techniczne i wygląd ekranu aplikacji mogą ulec zmianie bez wcześniejszego ostrzeżenia.
• Wygląd akcesoriów może odbiegać od przedstawionego na powyższym rysunku.

02 INFORMACJE O PRODUKCIE

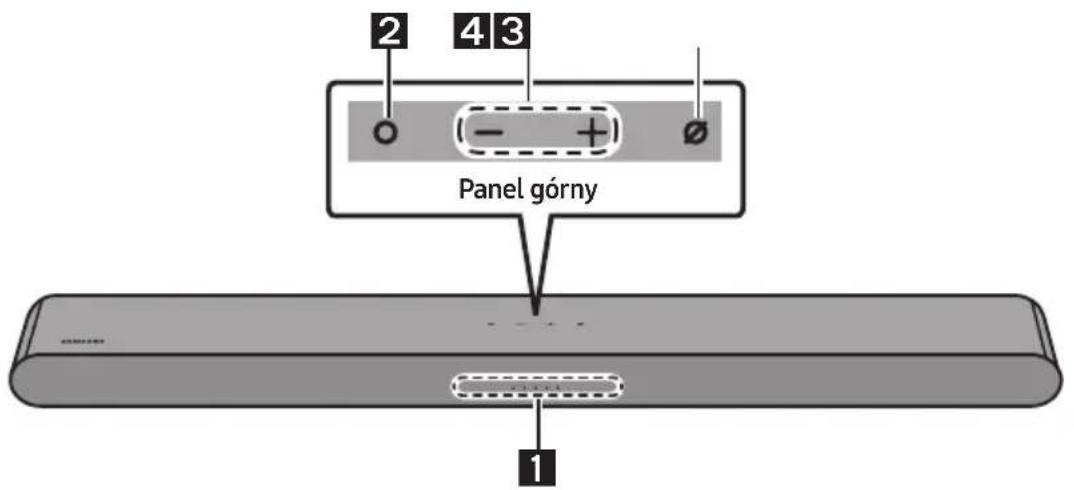

Panel przedni / panel górny listwy Soundbar

1	Wskaźnik LED	Wskaźnik LED miga, świeci lub zmienia kolor w zależności od bieżącego trybu lub stanu listwy Soundbar. Kolor wskaźnika LED i liczba mignięć wskazują aktywny tryb, jak opisano poniżej.
		Biała LED	Biała LED	Kolorowa LED	Biała LED	Biała LED
		Kolor diody LED zmienia się na Biały, Błękitny, Zielony, Czerwony i Niebieski w zależności od trybu lub statusu.
2	Przycisk wielofunkcyjny	W trybie oczekiwania naciśnij przycisk (Wielofunkcyjny), aby włączyć listwę Soundbar.Naciśnij przycisk (Wielofunkcyjny), aby zmienić tryb. Po każdej zmianie trybu dioda LED świeci na biało, a następnie gaśnie.
		Wskaźnik LED
3	Przycisk głośności	Naciśnij przycisk (Regulacja głośności), aby dostosować głośność.

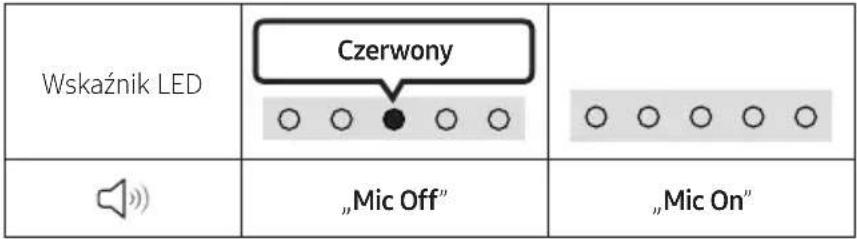

4	Przycisk wt/wyt mikrofonu	Naciśnij przycisk ∅ (Wt./wyt. mikrofon), aby włączyć lub wyłączyć mikrofon.Gdy mikrofon będzie wyłączony, kontrolka LED będzie świecić się na czerwono.

• Po podłączeniu przewodu sieciowego przycisk zasilania zacznie działać po 4–6 sekundach.
• Emisja dźwięku z urządzenia rozpocznie się po 4–5 sekundach od momentu jego włączenia.
• Jeśli dźwięk jest emitowany zarówno z telewizora, jak i z listwy Soundbar, należy przejść do menu Ustawienia telewizora i zmienić opcję głośnika telewizora na Zewnętrzne.
• Możesz włączyć lub wyłączyć funkcję sygnałów dźwiękowych za pomocą aplikacji SmartThings. Dalsze szczegóły na temat korzystania z aplikacji SmartThings można znaleźć w sekcji „Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa)".

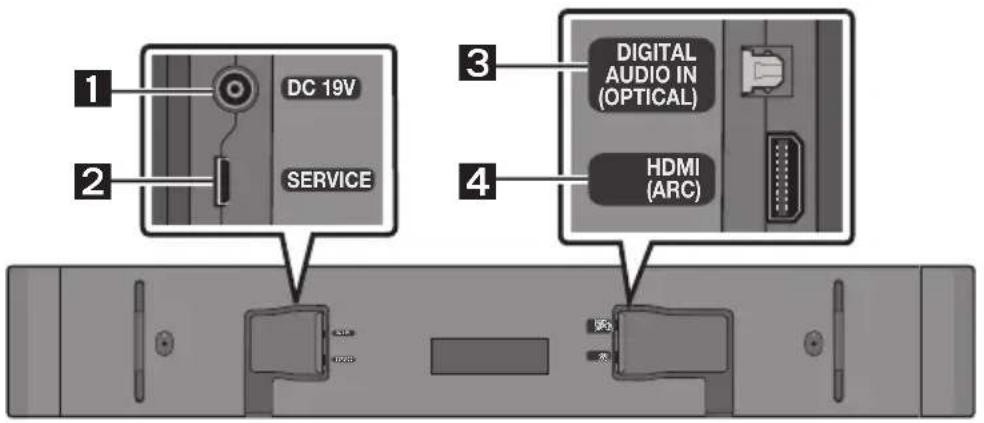

Panel dolny listwy Soundbar

1	DC 19V (Wejście zasilacza)Podłączyć zasilacz sieciowy. (Patrz strona 17)
2	SERVICEPodłączyć urządzenie pamięci masowej USB, aby zaktualizować oprogramowanie produktu.
3	DIGITAL AUDIO IN (OPTICAL)Podłączyć do cyfrowego wyjścia (optycznego) urządzenia zewnętrznego. (Patrz strona 28)
4	HDMI (ARC)Podłączyć przewód HDMI (ARC) do telewizora. (Patrz strona 18)

• Odłączając przewód zasilający zasilacza AC/DC od gniazdka ściennego, należy ciągnąć za wtyczkę. Nie wolno ciągnąć za przewód.
• Nie wolno podłączać tego urządzenia ani innych komponentów do gniazda sieciowego, dopóki wszystkie połączenia między komponentami nie zostaną prawidłowo wykonane.

03 UŻYTKOWANIE PILOTA

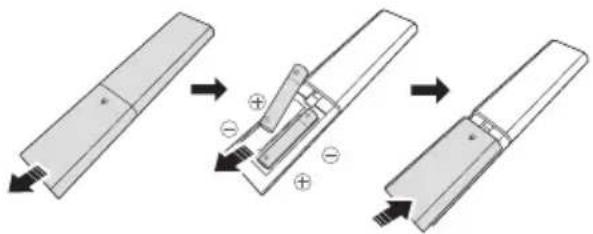

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA)

Zsunąć tylną pokrywę w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AAA (1,5 V), prawidłowo orientując ich bieguny. Wsunąć z powrotem tylną pokrywę.

Włącza i wyłącza listwę Soundbar.

• Funkcja Auto Power Down

Urządzenie automatycznie wyłączy się w poniższych sytuacjach:

- W trybie „Digital Audio In“ lub „TV ARC“ / „Wi-Fi“ / „Bluetooth“, jeśli nie ma sygnału audio przez 18 minut.

2

→ (Źródło)

Nacisnąć, aby wybrać źródło połączone z listwą Soundbar.

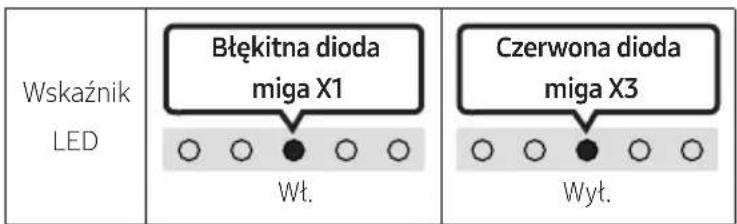

- Reagow. dźwiękiem wt./wyt.

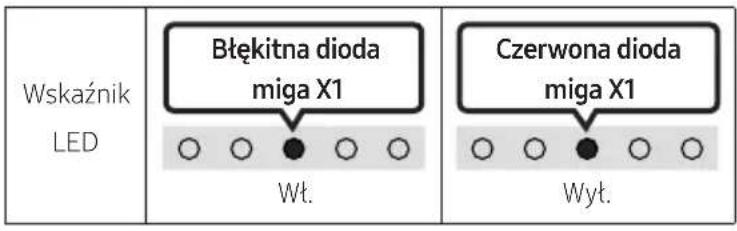

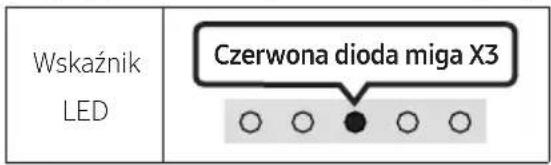

Funkcję Reagow. dźwiękiem można włączać i wyłączać. Naciśnij i przytrzymaj przycisk → (Źródło) na pilocie przez co najmniej 5 sekund z wyłączonym głośnikiem Soundbar (tryb czuwania).

3	(Wycisz)Nacisnąć przycisk (Wycisz), aby wyciszyć dźwięk.Naciśnij go ponownie, aby wyłączyć wyciszenie.
	WskaźnikLED
4	Regulacja głośnościNaciśnij przycisk w górę lub w dół, aby wyregulować głośność.
	WskaźnikLED	Głośność rośnie	Głośność spada
5	CH LEVELNaciskając przycisk, można wyregulować głośność każdego z głośników.
	WskaźnikLED
		„Centre Level” → „Side Level“
	- Ustawienie „Rear Level" jest obstugiwane, jeśli tylne głośniki (sprzedawane oddzielnie) są podłączone. Poziom głośności „Rear Level" można wyregulować między -6 a +6 za pomocą przycisków Góra/Dót.

6

(Kontrola dźwięku)

Naciskając przycisk, możesz ustawić funkcję audio. Żądane ustawienie można dostosować przy użyciu przycisków Góra/Dół. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało.

WskaźnikLED
	„SpaceFit Sound” → „Active Voice Amplifier” → „Voice enhancement” → „Night mode” → „Sync” → „Virtual”

• Nacisnąć i przytrzymać przycisk (Kontrola dźwięku) przez około 5 sekund, aby wyregulować dźwięk w każdym paśmie częstotliwości. Opcje 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz i 10 KHz można wybierać przyciskami Lewo/Prawo. Dla każdej z nich można wybrać ustawienie od -6 do +6 za pomocą przycisków Góra/Dół. (Należy upewnić się, że tryb dźwięku jest ustawiony na „Standard”.)
• Tryb „Voice enhancement“ ułatwia zrozumienie dialogów w filmach i w telewizji.
• Tryb „Night mode” jest zoptymalizowany pod kątem oglądania w nocy. Ustawienia są dostosowane tak, aby głośność była niska, ale dialogi pozostawały wyraźne.
• Jeśli obraz w telewizorze TV nie jest zsynchronizowany z dźwiękiem emitowanym przez listwę Soundbar, w ustawieniach dźwięku należy wybrać opcję „Sync”, a następnie za pomocą przycisków Góra/Dół dostosować opóźnienie dźwięku w zakresie 0–300 milisekund.
• Opcja „Sync” jest obsługiwana tylko w przypadku niektórych funkcji.
• Funkcję „Virtual” można włączać i wyłączać za pomocą przycisków Góra/Dół.

7

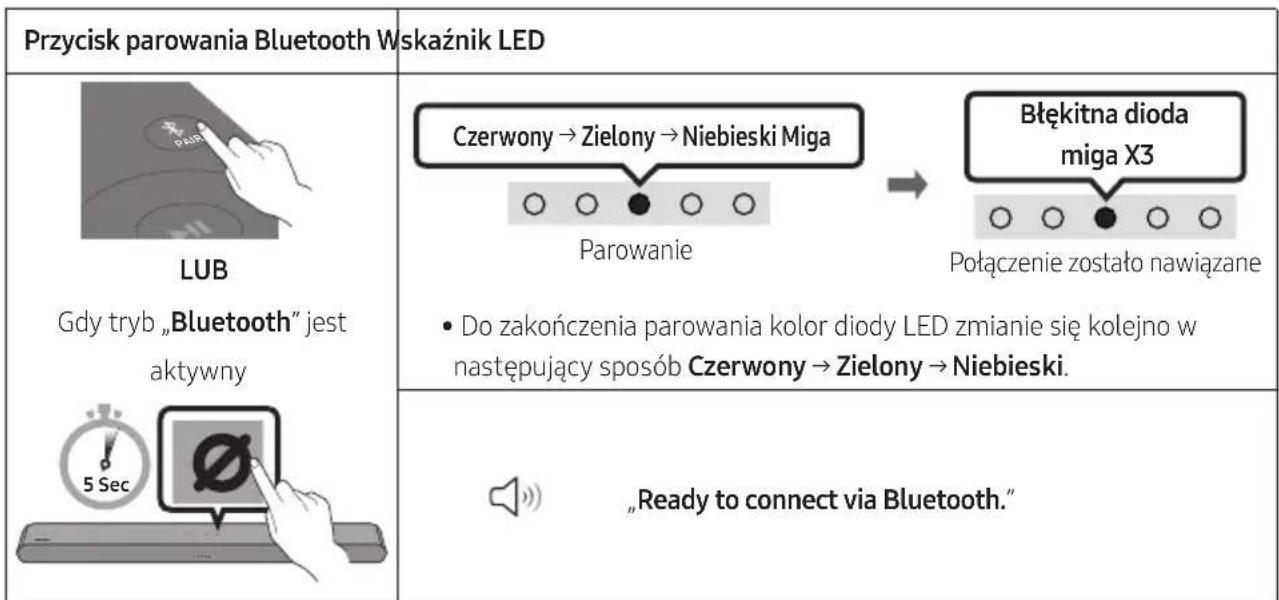

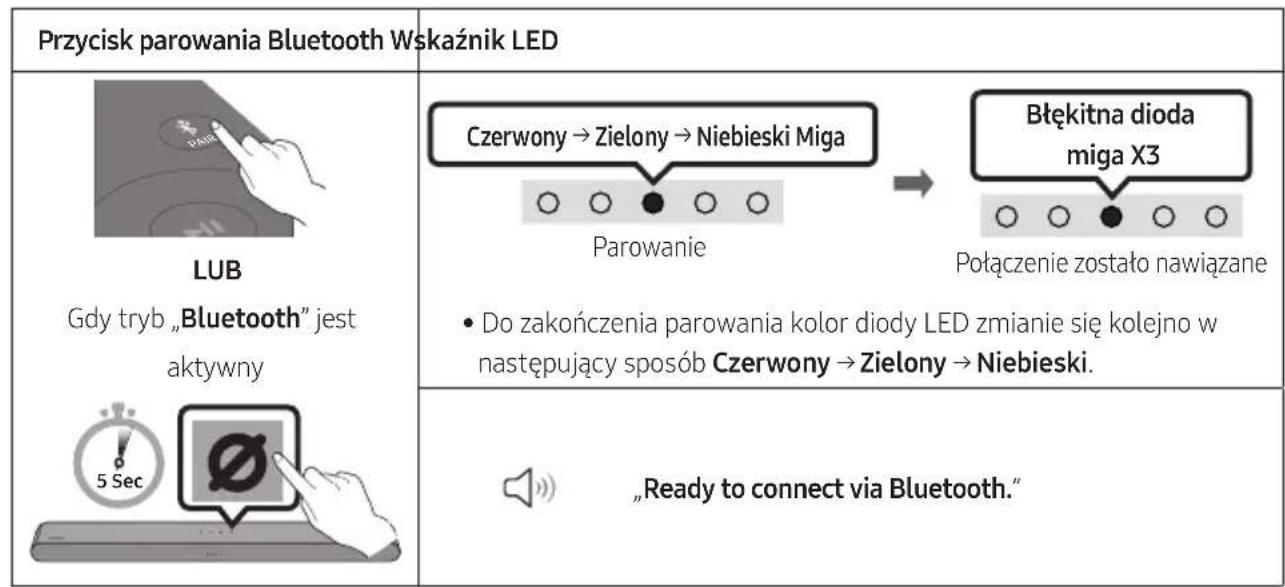

Bluetooth PAIR

Ustawić listwę Soundbar w trybie parowania Bluetooth.

Po naciśnięciu przycisku kolor diody LED zmienia się, jak pokazano poniżej.

- Do zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski.

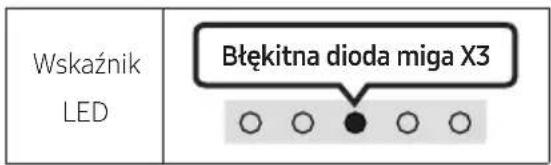

Wskaźnik LED	Czerwony → Zielony → Niebieski MigaParowanie → Błękitna dioda miga X3Połączenie zostało nawiązane
	„Ready to connect via Bluetooth.”

8

(Odtwarzanie/Pauza)

Odtwarzanie muzyki można również rozpocząć lub zatrzymać poprzez naciśnięcie przycisku.

9	Góra/Dół/Lewo/PrawoNaciśnij przycisk Góra/Dół/Lewo/Prawo, aby wybrać lub ustawić funkcje.Zmiana utworuNaciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.ID SETNaciśnij i przytrzymaj przycisk Góra przez 5 sekund, aby zakończyć ustawianie identyfikatora za pomocą przycisku ID SET (podczas podłączania bezprzewodowego subwoofera lub bezprzewodowych głośników tylnych).
10	i(Informacje)Naciśnij przycisk, aby wyświetlić informacje o bieżącej funkcji. (Więcej informacji na stronie 7).Kiedy urządzenie jest połączone z Dolby Atmos®, kontrolka LED miga na niebiesko 3 razy.
11	SOUND MODENaciskając przycisk, możesz wybrać żądany tryb audio. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało.
	WskaźnikLED	Biała dioda miga X1○○○○○
		„Adaptive Sound” → „DTS Virtual:X” → „Music” → „Game” → „Standard”
		Adaptive SoundAnalizuje treść w czasie rzeczywistym i automatycznie zapewnia optymalne pole dźwiękowe w oparciu o cechy treści.DTS Virtual:XPotęgujący wrażenia dźwięk 3D ze wszystkich treści.MusicZapewnia bardziej naturalny i wypełniający pomieszczenie dźwięk podczas odtwarzania muzyki.GameZapewnia stereoskopowy dźwięk, dzięki któremu użytkownik może zagłębić się w akcji podczas grania.StandardOdtwarzanie oryginalnego dźwięku.
12	POZIOM WOOFER (BAS)Naciśnij przycisk w górę lub w dół, aby wyregulować poziom głośności głośnika niskotonowego (basowego) do wartości -12 lub od -6 do +6. Naciśnij przycisk, aby ustawić poziom głośności głośnikaniskotonowego (basowego) na 0 (ustawienie domyślne).

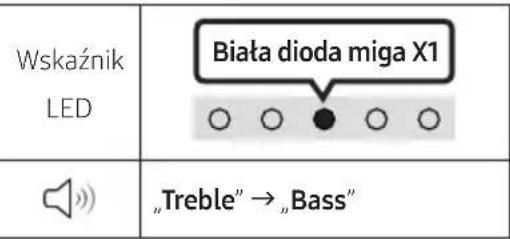

13	TONE CONTROLNaciskając przycisk, można wyregulować głośność wysokich i niskich tonów. Żądane ustawienie można dostosować przy użyciu przycisków Góra/Dół. (Ta funkcja jest dostępna we wszystkich trybach dźwięku oprócz trybu „Standard”).

WskaźnikLED
	„Adaptive Sound” → „DTS Virtual:X” → „Music” → „Game” → „Standard”

• Analizuje hałas zewnętrzny w czasie rzeczywistym podczas pracy głośnika Soundbar, aby głos był zawsze słyszany wyraźnie.
• Podczas analizy nie są zapisywane żadne dane.

Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Ukryty przycisk		Strona z informacjami
Przycisk na pilocie Funkcja
WOOFER (Góra)	wt./wyt. funkcji Pilot do telewizora (tryb czuwania)	Strona 16
Góra ID SET Strona 13
[723T] (Kontrola dźwięku)	EQ 7-pasmowy Strona 12
[773H] (Źródło)	Reagow. dźwiękiem wt./wyt. (tryb czuwania)	Strona 10

Dane wyjściowe dla różnych trybów efektów dźwiękowych

Efekt Wejście		Wyjście
		Z głośnikiem niskotonowym	Z głośnikiem niskotonowym i zestawem bezprzewodowego głośnika tylnego
Adaptive Sound	2.0 kan 5.1 kan 7.1 kan
	5.1 kan 5.1 kan 7.1 kan
	Dolby Atmos® 5.1 kan 7.1 kan
DTS Virtual:X	2.0 kan 5.1 kan 7.1 kan
	5.1 kan 5.1 kan 7.1 kan
	Dolby Atmos® 5.1 kan 7.1 kan
Music	2.0 kan 5.1 kan 7.1 kan
	5.1 kan 5.1 kan 7.1 kan
	Dolby Atmos® 5.1 kan 7.1 kan
Game	2.0 kan 5.1 kan 7.1 kan
	5.1 kan 5.1 kan 7.1 kan
	Dolby Atmos® 5.1 kan 7.1 kan
Standard	2.0 kan 2.1 kan 2.1 kan
	5.1 kan 5.1 kan 5.1 kan
	Dolby Atmos® 5.1 kan 7.1 kan

• Zestaw bezprzewodowych głośników tylnych firmy Samsung i głośnik niskotonowy można dokupić osobno. Aby zakupić zestaw głośników lub głośnik niskotonowy, należy się skontaktować ze sprzedawcą listwy Soundbar.
• Gdy źródłem wejściowym jest Dolby Atmos®, konfiguracja wyłącznie z subwooferem zapewnia dźwięk 5.1, natomiast konfiguracja z subwooferem i zestawem tylnych głośników bezprzewodowych zapewnia dźwięk 7.1.

Regulacja głośności listwy Soundbar za pomocą pilota telewizora

Głośność listwy Soundbar można regulować za pomocą pilota telewizora.

• Ta funkcja może być używana wyłącznie z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) nie są obsługiwane.
• W menu telewizora wybrać opcję Zewnętrzne, tak aby dźwięki były emitowane przez głośnik zewnętrzny.

• Funkcja jest obsługiwana przez urządzenia następujących producentów: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Wyłączyć listwę Soundbar.

• Nacisnąć i przytrzymać przycisk WOOFER przez 5 sekund.

Każde naciśnięcie przycisku WOOFER w górę i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „Off-TV Remote” (tryb domyślny), „Samsung-TV Remote”, „All-TV Remote”.

Stan wskaźnika LED zmienia się po każdej zmianie trybu, jak pokazano poniżej.

Przycisk na pilocie Wskaznik LED Stan
	„Off-TV Remote”(Tryb domyślny)	Pilot telewizora jest wyłączony.
		Pilot na podczerwień telewizoraSamsung jest włączony.
	„All-TV Remote”	Pilota na podczerwień telewizorainnej firmy jest włączony.

04 PODŁĄCZANIE LISTWY SOUNDBAR

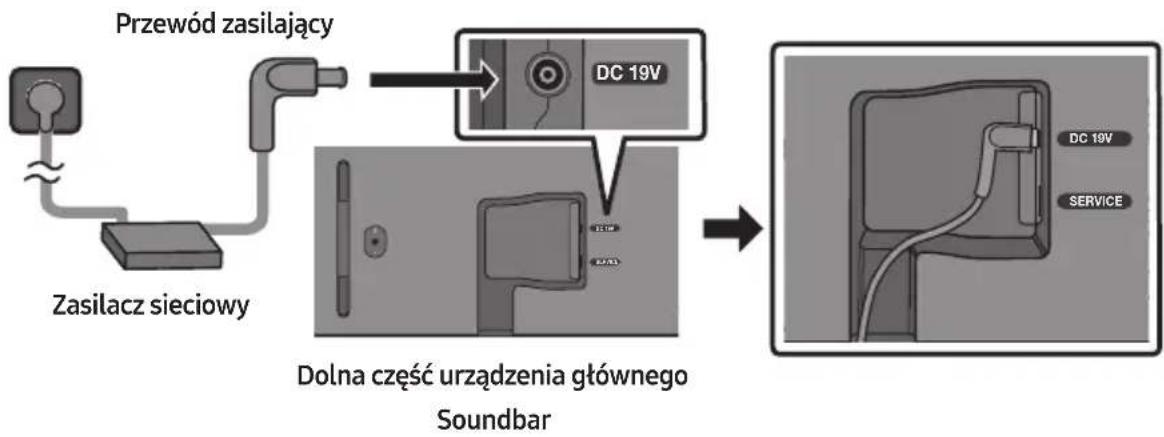

Podłączanie zasilania

Za pomocą elementów zasilających podłącz listwę Soundbar do gniazdka elektrycznego w następującej kolejności:

- Więcej informacji na temat wymaganych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)

1. Najpierw podłączyć przewód zasilający do zasilacza sieciowego. Podłączyć zasilacz sieciowy (z przewodem zasilającym) do listwy Soundbar.

2. Podłączyć przewód zasilający do gniazdka elektrycznego.

UWAGI

- W przypadku odłączenia i ponownego podłączenia przewodu zasilającego, gdy urządzenie jest włączone, listwa Soundbar włączy się automatycznie.

- Zasilacz sieciowy musi leżeć płasko na stole lub podłodze. Jeśli zasilacz transformatorowy zostanie powieszony wejściowym przewodem sieciowym w górę, do wnętrza zasilacza może dostać się woda lub inne ciała obce i spowodować jego niepoprawne działanie.

Podłączanie zestawu tylnych głośników bezprzewodowych Samsung i subwoofera do listwy Soundbar

Aby uzyskać efekt dźwięku przestrzennego, do listwy Soundbar można podłączyć zestaw tylnego głośnika bezprzewodowego Samsung (SWA-9100S lub SWA-9200S, sprzedawany osobno) i bezprzewodowy subwoofer (SWA-W510, sprzedawany osobno).

Szczegółowe informacje dotyczące połączeń są dostępne w instrukcji obsługi zestawu tylnego głośnika bezprzewodowego Samsung i bezprzewodowego subwoofera.

05 ŁĄCZENIE Z TV

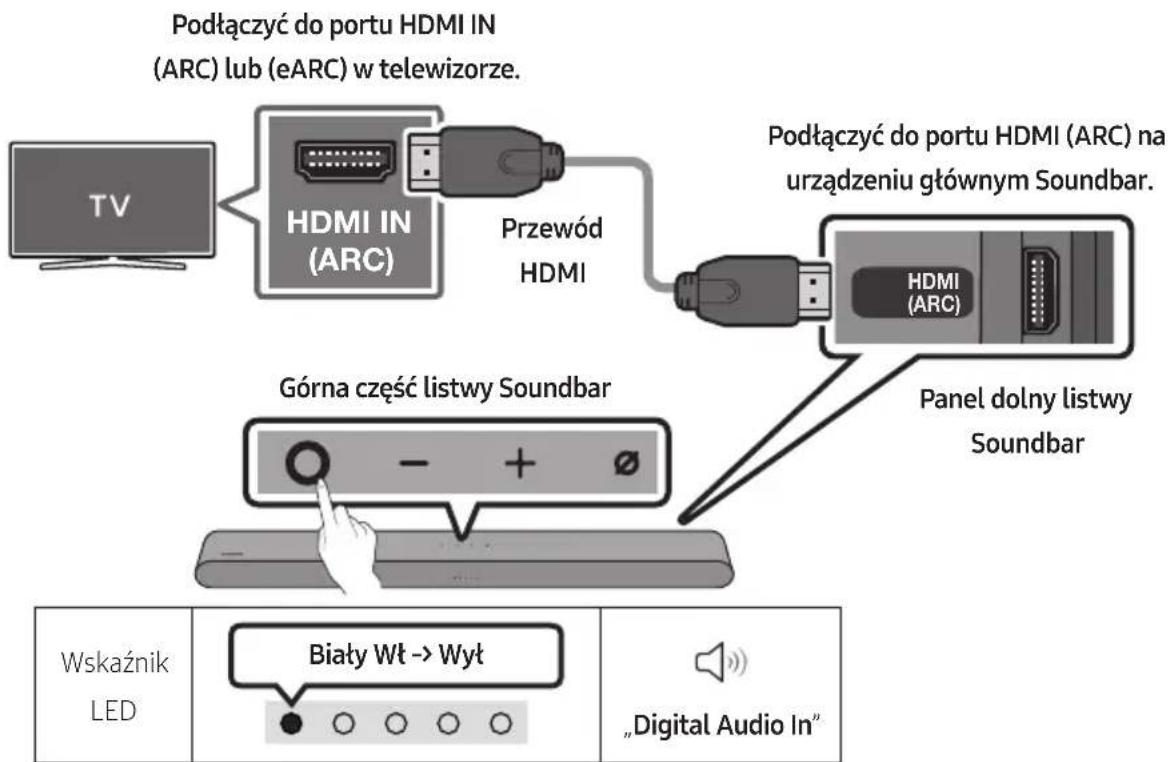

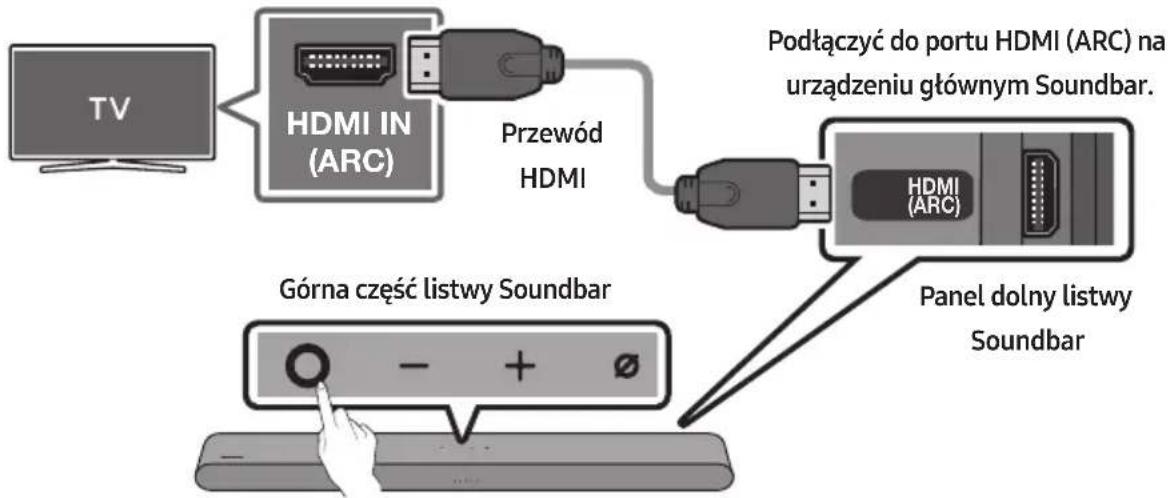

Podłączanie urządzenia do telewizora, który obsługuje standard HDMI ARC (Audio Return Channel — Kanał zwrotny audio)

PRZESTROGA

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.
• Aby podłączyć telewizor i listwę Soundbar za pomocą przewodu HDMI, należy skorzystać ze złączy z oznaczeniem ARC. W przeciwnym razie dźwięk z telewizora może nie być odtwarzany.
• Zalecany przewód to High-Speed HDMI Cable with Ethernet.

1. Przy wyłączonej listwie Soundbar i telewizorze podłączyć przewód HDMI w sposób przedstawiony na rysunku.
2. Włączyć listwę Soundbar i telewizor.

3. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.

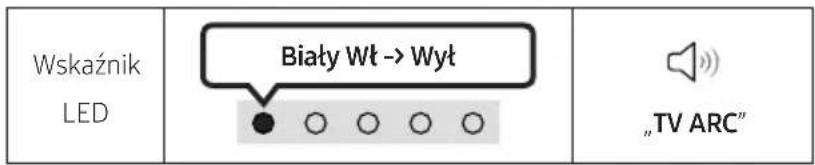

4. Jeśli dźwięk z telewizora nie jest odtwarzany, nacisnąć przycisk (Wielofunkcyjny) na górze listwy Soundbar lub przycisk (Żródło) na pilocie, aby wybrać tryb „Digital Audio In”.

5. Jeśli dźwięk nie jest odtwarzany, należy sprawdzić ponownie połączenie kablem HDMI.
6. Użyć przycisków regulacji głośności na pilocie telewizora, aby zmienić poziom głośności listwy Soundbar.

UWAGI

• W przypadku połączenia listwy Soundbar z telewizorem obsługującym standard HDMI ARC (Audio Return Channel) za pomocą przewodu HDMI można przesyłać cyfrowe dane wideo i audio bez konieczności korzystania z oddzielnego przewodu optycznego.
• Jeśli to możliwe, zalecamy użycie przewodu HDMI bez żył. W przypadku stosowania przewodu HDMI z żyłami jego średnica nie powinna przekraczać 14 mm.
• Funkcja ta jest niedostępna, jeśli przewód HDMI nie obsługuje standardu ARC.
• Jeśli przesyłany dźwięk jest kodowany w standardzie Dolby Digital, a w telewizorze dla ustawienia „Format wyjściowego dźwięku cyfrowego” wybrano opcję PCM, zalecamy zmianę ustawienia na Dolby Digital. Jeśli ustawienie w telewizorze zostanie zmienione, jakość dźwięku ulegnie poprawie. (W menu telewizora standardy Dolby Digital i PCM mogą być określane inaczej, w zależności od producenta telewizora.)

Podłączanie urządzenia za pomocą przewodu optycznego

Lista kontrolna wstępnego podłączania

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.
• Jeśli używany jest przewód optyczny, a złącza są zakryte, należy zdjąć osłony.

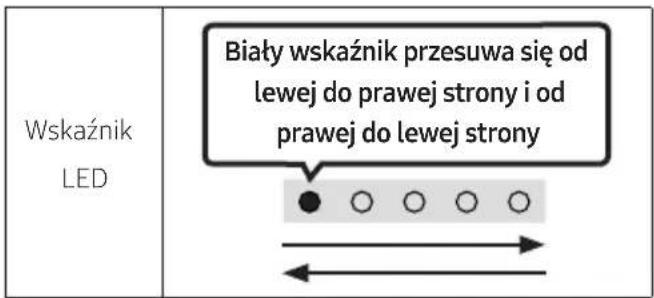

WskaźnikLED

Biaty Wt -> Wyt

„Digital Audio In”

1. Gdy telewizor i listwa Soundbar są wyłączone, podłączyć przewód optyczny (sprzedawany oddzielnie) do portu DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar i do portu wyjściowego OPTICAL w telewizorze, jak pokazano na rysunku.
2. Włączyć listwę Soundbar i telewizor.
3. Naciśnij przycisk Ⓞ (Wielofunkcyjny) u góry listwy Soundbar lub przycisk ➞ (Żródło) na pilocie i wybierz tryb „Digital Audio In”. Odtwarzana jest informacja „Digital Audio In”.
4. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.

Połączenie przez Bluetooth

Jeśli nawiązano połączenie z telewizorem Samsung za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

• Jednocześnie można podłączyć tylko jeden telewizor Samsung.
• Można podłączyć telewizor Samsung, który obsługuje technologię Bluetooth. Sprawdzić dane techniczne telewizora.

Początkowe połączenie

1.

1. Wybrać tryb Bluetooth na ekranie telewizora Samsung.

(Na przykład Strona główna ( → Menu → Ustawienia ( ⚙️ Wszystkie ustawienia ( ) ⚙️ Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Wybrać urządzenie „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B” z listy na ekranie telewizora.

Dostępna listwa Soundbar ma oznaczenie „Wymaga sparowania” lub „Sparowany” na liście urządzeń Bluetooth na ekranie telewizora. Aby połączyć telewizor Samsung z listwą Soundbar, należy wybrać komunikat, a następnie nawiązać połączenie.

1. Teraz można odtwarzać dźwięk z telewizora Samsung za pomocą listwy Soundbar.

- Jeśli istnieje dziennik połączeń między listwą Soundbar a telewizorem Samsung, listwa dźwiękowa jest automatycznie podłączana przez zmianę trybu na „Bluetooth”.

Błąd połączenia z urządzeniem

• Jeśli istniejąca listwa Soundbar (np. [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) znajduje się na liście głośników telewizora Samsung, należy ją usunąć.
• Następnie powtórzyć kroki 1–3.

Odłączanie listwy Soundbar od telewizora Samsung

Nacisnąć przycisk Ⓞ (Wielofunkcyjny) na górnej części obudowy listwy Soundbar lub przycisk

(Żródło) na pilocie, aby wybrać tryb inny niż „Bluetooth”.

- Odłączanie może chwilę potrwać, ponieważ telewizor Samsung musi otrzymać odpowiedź od listwy Soundbar. (Wymagany czas może się różnić w zależności od modelu telewizora Samsung.)

Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.
• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.
• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 18 minut.
• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach:

– Jeśli na listwę Soundbar oddziałuje silne pole elektryczne.

– Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar.
– Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

- Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

Lista kontrolna wstępnego podłączania

• Połączenie z siecią Wi-Fi jest dostępne tylko na telewizora Samsung.
• Należy sprawdzić, czy bezprzewodowy router (Wi-Fi) jest włączony, a telewizor jest połączony z routerem.
• Telewizor i Soundbar muszą być połączone z tą samą siecią bezprzewodową (Wi-Fi).
• Jeśli router bezprzewodowy (Wi-Fi) korzysta z kanału DFS, nie będzie możliwe ustanowienie połączenia Wi-Fi między telewizorem a głośnikiem Soundbar. Aby uzyskać szczegółowe informacje, należy skontaktować się z dostawcą usług internetowych.
• Ponieważ okna menu mogą różnić się w zależności od roku produkcji, należy odnieść się do instrukcji obsługi telewizora.

• Aby połączyć telewizor z głośnikiem Soundbar za pomocą sieci Wi-Fi, należy potączyć najpierw Soundbar z routerem bezprzewodowym. Szczegółowe informacje na temat ustanawiania połączenia Wi-Fi znajdują się na stronie 32.

• Więcej informacji o połączeniu Wi-Fi z głośnikiem Soundbar znajduje się na stronie 32 w punkcie „Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa)”.

• Źródło sygnału telewizora można zmienić za pomocą menu Dźwięk dotyczące urządzenia Soundbar.

- Telewizory Samsung wyprodukowane w 2017 r. lub później

Strona główna (☐) → Menu → Ustawienia (☒) → Wszystkie ustawienia (☐) → Dźwięk → Wyjście dźwięku → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Łączenie z TV, który obsługuje Dolby Atmos®

Lista kontrolna wstępnego podłączania

• Technologia Dolby Atmos® jest obstugiwana w trybach „TV ARC” i „Wi-Fi”.
• Upewnij się, że treść obsługuje technologię Dolby Atmos®.

Podłączyć do portu HDMI IN (ARC) lub (eARC) w telewizorze.

1. Przy wyłączonej listwie Soundbar i telewizorze podłączyć przewód HDMI w sposób przedstawiony na rysunku.
2. Włączyć listwę Soundbar i telewizor.
3. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.

1. Połącz TV i listwę Soundbar z tą samą siecią bezprzewodową (Wi-Fi).
2. Aby odtwarzać dźwięk z TV, wybierz listwę Soundbar.
3. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.

UWAGI

- Konfiguracja funkcji Dolby Atmos® na odtwarzaczu Blu-ray lub innym urządzeniu podłączonym do TV.

Otworzyć opcje sygnału wyjściowego audio w menu ustawień odtwarzacza BD lub innego urządzenia i upewnić się, że wyłączone jest kodowanie strumienia bitów. Na przykład w odtwarzaczu BD firmy Samsung należy przejść do sekcji Menu główne → Dźwięk → Wyjście cyfrowe i wybrać opcję Strumień bitów (nieprzetworzony).

- Ta funkcja jest dostępna w niektórych telewizorach Samsung i modelach głośników Soundbar.

Używanie funkcji Q-Symphony

Funkcja Q-Symphony pozwala zsynchronizować głośnik Soundbar i telewizor Samsung tak, aby dźwięk był emitowany z obu urządzeń, co zapewni optymalny efekt dźwięku przestrzennego. Po podłączeniu głośnika Soundbar menu „TV+Soundbar” pojawi się w menu Wyjście dźwięku telewizora. Wybrać odpowiednie menu.

- Przykład menu telewizora: TV + [AV] nazwa serii głośnika Soundbar (HDMI)

- Przykład menu telewizora: TV + [AV] nazwa serii głośnika Soundbar (Wi-Fi)

UWAGI

• Może działać w zależności od kodeka obstugiwanego przez telewizor.
• Ta funkcja jest obsługiwana tylko wtedy, gdy podłączony jest kabel HDMI lub optyczny (sprzedawany oddzielnie) albo gdy urządzenie jest połączone z siecią Wi-Fi.
• W zależności od modelu telewizora może być wyświetlany inny komunikat.
• Upewnij się, że telewizor i Soundbar są połączone z tym samym bezprzewodowym routerem / na tym samym paśmie częstotliwości.
• Ta funkcja jest dostępna w niektórych telewizorach Samsung i modelach głośników Soundbar.

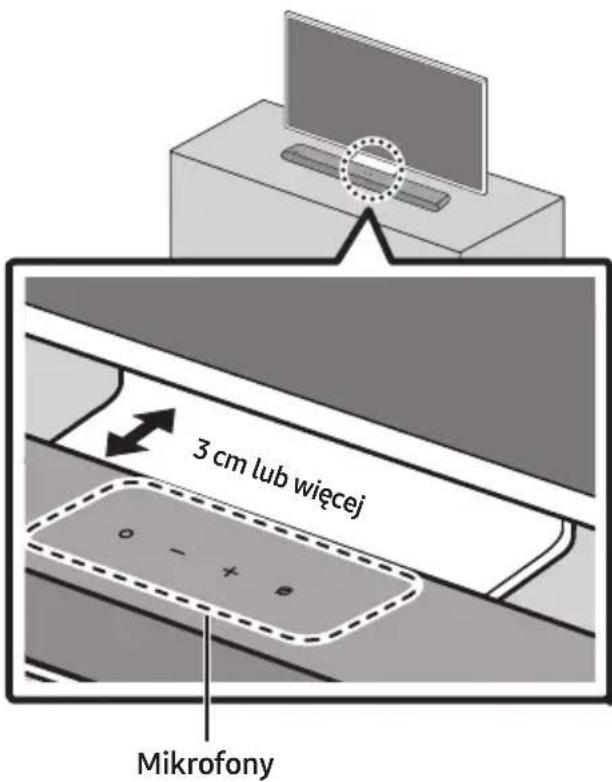

Korzystanie ze SpaceFit Sound

Zapewnia zoptymalizowaną jakość dźwięku poprzez analizowanie przestrzeni słuchania.

Metoda 1. Łączenie za pomocą listwy Soundbar

Aby uruchomić tę funkcję, włącz tryb SpaceFit Sound za pomocą pilota listwy Soundbar.

( 📋 (Kontrola dźwięku) → „SpaceFit Sound Off” → ▲ ( Góra ) → „SpaceFit Sound On”)

- Ta funkcja jest dostępna we wszystkich trybach dźwięku.

Metoda 2. Łaczenie za pomocą TV

Aby włączyć tę funkcję, włącz tryb Dopasowujący się dźwięk+ w menu Samsung TV.

(Strona główna (☐) → Menu → Ustawienia (☒) → Wszystkie ustawienia (☒) → Ogólne → Ustawienia trybu inteligentnego → Dopasowujący się dźwięk+)

- Tryb dźwięku w głośniku Soundbar automatycznie zmieni się na Dopasowujący się dźwięk+, gdy włączysz tryb Dopasowujący się dźwięk+ na TV.

UWAGA

- Ta funkcja działa, gdy głośnik Soundbar połączy się niektórymi telewizorami Samsung.

06 NAWIĄZYWANIE POŁĄCZENIA Z URZĄDZENIEM ZEWNETRZNYM

Podłączanie urządzenia za pomocą przewodu optycznego

1. Jeśli urządzenie zewnętrzne i listwa Soundbar są wyłączone, połączyć port DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar oraz OPTICAL port wyjściowy urządzenia zewnętrznego za pomocą kabla optycznego (sprzedawany oddzielnie), jak pokazano na rysunku.
2. Włączyć listwę Soundbar i urządzenie zewnętrzne.
3. Naciśnij przycisk Ⓧ (Wielofunkcyjny) u góry listwy Soundbar lub przycisk ➞ (Źródło) na pilocie i wybierz tryb „Digital Audio In”. Odtwarzana jest informacja „Digital Audio In”.
4. Dźwięk z urządzenia zewnętrznego jest wyprowadzany z listwy Soundbar.

07 NAWIĄZYWANIE POŁĄCZENIA Z URZĄDZENIEM MOBILNYM

Metoda 1. Połączenie przez Bluetooth

Jeśli nawiązano połączenie z urządzeniem mobilnym za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

- Jeśli sparowane urządzenie Bluetooth zostanie podłączone przy wyłączonej listwie Soundbar, listwa Soundbar włączy się automatycznie.

Urządzenie mobilne

Początkowe połączenie

- W przypadku nawiązywania połączenia z nowym urządzeniem Bluetooth należy upewnić się, że urządzenie znajduje się w odległości 1 m.

1.

1. W urządzeniu wybrać „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B” z wyświetlanej listy.
2. Odtwarzać pliki muzyczne z urządzenia podłączonego przez Bluetooth za pomocą listwy Soundbar.

Jeśli urządzenie nie nawiąże połączenia

• Jeśli istniejąca listwa Soundbar (np. [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) znajduje się na liście głośników urządzenia mobilnego, należy ją usunąć.
• Następnie powtórzyć kroki 1 i 2.

Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.
• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.
• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 18 minut.
• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach:

– Jeśli na listwę Soundbar oddziałuje silne pole elektryczne.

– Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar.
- Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

- Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

- Listwa Soundbar obstuguje dane SBC (44,1 kHz, 48 kHz).

• Połączenia należy nawiązywać wyłącznie z urządzeniami Bluetooth, które obsługują funkcję A2DP (AV).
• Listwy Soundbar nie można połączyć z urządzeniem Bluetooth, które obsługuje wyłącznie funkcję zestawu głośnomówiącego HF (Hands Free).
• Podczas łączenia listwy Soundbar z urządzeniem Bluetooth oba urządzenia należy umieścić jak najbliżej siebie.
• Im dalej listwa Soundbar i urządzenie Bluetooth będą od siebie oddalone, tym niższa będzie jakość dźwięku. Połączenie Bluetooth może zostać przerwane, gdy urządzenia znajdą się poza swoim zasięgiem.
• Połączenie Bluetooth może nie działać zgodnie z założeniami w obszarach o słabym odbiorze.
• Urządzenie Bluetooth może emitować hałas lub działać wadliwie w następujących warunkach:

– Gdy ciało styka się z przekaźnikiem sygnału w urządzeniu Bluetooth lub listwie Soundbar.
- W narożnikach pomieszczenia lub gdy w pobliżu znajduje się przeszkoda, np. ściana lub przegroda, mogąca powodować zmiany pola elektrycznego.
- W przypadku narażenia na zakłócenia radiowe pochodzące od innych produktów działających w tym samym zakresie częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe i bezprzewodowe urządzenia LAN.
- Takie przeszkody, jak drzwi i ściany, mogą nadal wpływać na jakość dźwięku, nawet gdy urządzenia znajdują się w efektywnym zasięgu.

- Należy pamiętać, że podczas korzystania z funkcji Bluetooth nie można sparować listwy Soundbar z innymi urządzeniami Bluetooth.

- To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.

Odłączanie urządzenia Bluetooth od listwy Soundbar

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.
• Jeśli listwa Soundbar nie jest połączona z urządzeniem Bluetooth, wielokolorowy wskaźnik LED na listwie Soundbar zamiga trzy razy na „Czerwono”.

Odłączanie systemu Soundbar od urządzenia Bluetooth

Nacisnąć przycisk Ⓞ (Wielofunkcyjny) na górnej części obudowy listwy Soundbar lub przycisk

(Źródło) na pilocie, aby wybrać tryb inny niż „Bluetooth”.

- Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa)

Do połączenia listwy Soundbar z urządzeniem mobilnym za pomocą sieci bezprzewodowej (Wi-Fi) wymagana jest aplikacja SmartThings.

Początkowe połączenie

1. Zainstalować i uruchomić aplikację SmartThings na urządzeniu mobilnym (smartfon, tablet itd.).
2. W aplikacji postępować zgodnie z instrukcjami ekranowymi, aby dodać listwę Soundbar.

- W przypadku niektórych urządzeń automatyczne okno podręczne (druga ilustracja poniżej) może się nie pojawić.

Jeśli wyskakujące okno nie pojawi się, użyj „+” na ekranie Home. Listwa Soundbar została dodana do aplikacji.

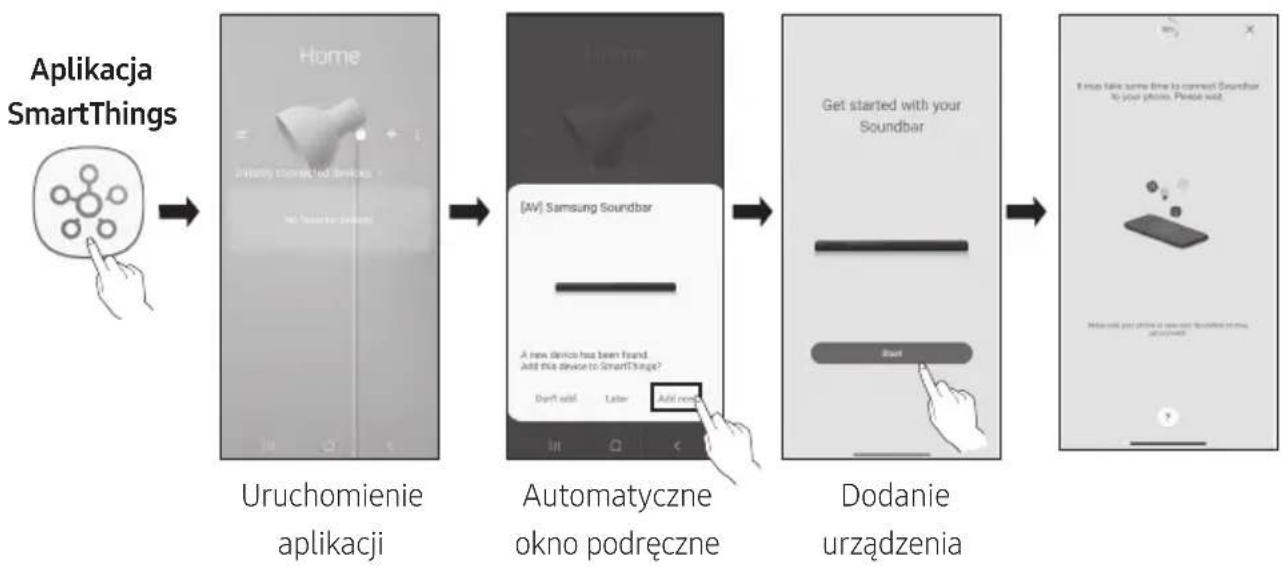

- Poniższa ilustracja może różnić się w zależności od wersji aplikacji.

Korzystanie z funkcji Tap Sound

Dotknij głośnika Soundbar urządzeniem mobilnym, aby odtwarzać dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

• W zależności od urządzenia mobilnego funkcja ta może nie być obstugiwana.
• Funkcja ta jest kompatybilna wyłącznie z urządzeniami mobilnymi firmy Samsung z systemem Android w wersji 8.1 lub nowszej.

1. Włączyć funkcję Tap Sound na urządzeniu mobilnym.

- Informacje na temat włączania tej funkcji zawiera punkt „Włączanie funkcji Tap Sound” poniżej.

1. Dotknąć listwy Soundbar urządzeniem mobilnym. Wybrać „Rozpocznij teraz” w wyświetlonym oknie komunikatu.

Między urządzeniem mobilnym i listwą Soundbar zostanie nawiązanie połączenie Bluetooth.

1. Odtwarzaj dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

2. Funkcja ta pozwala nawiązać potączenie Bluetooth między urządzeniem mobilnym i listwą Soundbar po wykryciu drgań występujących, gdy urządzenie styka się z listwą Soundbar.

3. Nie dotykać urządzeniem mobilnym ostrej krawędzi listwy Soundbar. Może dojść do zarysowania lub uszkodzenia listwy Soundbar lub urządzenia mobilnego.
4. Zaleca się, aby urządzenie mobilne znajdowało się w etui. Lekko dotknąć szerokiego obszaru w górnej części listwy Soundbar; nie używać nadmiernej siły.
5. Aby użyć tej funkcji, zaktualizować aplikację SmartThings do najnowszej wersji. W zależności od wersji aplikacji funkcja ta może nie być obstugiwana.

Włączanie funkcji Tap Sound

W aplikacji SmartThings włączyć funkcję Tap View, Tap Sound.

1. Uruchomić aplikację SmartThings w urządzeniu mobilnym.
2. Wybrać (≡→_) na ekranie aplikacji SmartThings wyświetlonym w urządzeniu mobilnym.
3. Wybrać ustawienie Wł. dla funkcji „Tap View, Tap Sound”, aby umożliwiać działanie tej funkcji, gdy urządzenie mobilne znajdzie się w pobliżu listwy Soundbar.

UWAGI

• Jeśli w urządzeniu mobilnym włączony jest tryb oszczędzania energii, funkcja Tap Sound nie działa.
• Funkcja Tap Sound może nie działać, jeśli w pobliżu listwy Soundbar będą znajdować się urządzenia powodujące zakłócenia komunikacji radiowej, takie jak urządzenia elektryczne. Umieścić urządzenia, które mogą powodować zakłócenia komunikacji radiowej, w odpowiedniej odległości od listwy Soundbar.

08 ŁĄCZENIE ZA POMOCA APPLE AIRPLAY 2

• Ta funkcja może być niedostępna w niektórych krajach.
• Ten głośnik Samsung Soundbar obsługuje funkcję AirPlay 2 i wymaga systemu operacyjnego iOS 11.4 lub nowszego.

Dzięki AirPlay 2 możesz odtwarzać muzykę, podcasty i inne pliki audio z urządzeń Apple na listwie Samsung Soundbar.

• Upewnij się, że listwa Soundbar jest włączona i podłączona do tej samej sieci Wi-Fi co Twoje urządzenie Apple.
• Wybierz 📄 w aplikacji obsługującej AirPlay lub w Centrum sterowania na urządzeniu iPhone, iPad lub Mac.
• Wybierz listwę Soundbar z listy dostępnych urządzeń, aby odtworzyć na niej wybrany plik audio.

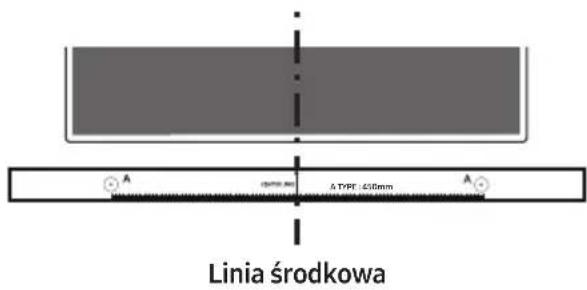

09 MONTAŻ ELEMENTU WSPORNIK DO MONTAŻU NA ŚCIANIE

Środki ostrożności dotyczące instalacji

• Montować wyłącznie na ścianach pionowych.
• Nie należy montować w miejscu o wysokiej temperaturze i/lub wilgotności.
• Sprawdzić, czy ściana jest odpowiednio wytrzymała, aby utrzymać ciężar urządzenia. Jeśli nie, wzmocnić ją lub wybrać inne miejsce montażu.
• Należy kupić i stosować śruby lub kołki rozporowe odpowiednie do rodzaju wybranej ściany (płyta kartonowo-gipsowa, płyta metalowa, drewno itp.). Jeśli to możliwe, śruby należy mocować do słupów konstrukcji szkieletowej ściany.
• Kupić śruby mocujące odpowiednie do rodzaju i grubości ściany, na której ma zostać zawieszona listwa Soundbar.

- Średnica: M5

– Długość: zaleca się długość 35 mm lub większą.

• Podłączyć przewody od jednostki do urządzeń zewnętrznych przed zamontowaniem listwy Soundbar na ścianie.
• Przed montażem upewnij się, że jednostka jest wyłączona i odłączona do źródła zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego.

Komponenty montażowe

Szablon do montażu na ścianie

× 2

x 2
(M4 x L10)

Śruba mocująca Śruba

Wspornik do montażu na ścianie

1. Umieść Szablon do montażu na ścianie na powierzchni ściany.

2. Szablon do montażu na ścianie musi być ustawiony poziomo.

3. Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem.

Co najmniej 5 cm

1. Wyrównaj oznaczenie Linia środkowa do montażu na ścianie papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą do ściany element Szablon do montażu na ścianie.

- Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru montażu.

1. Użyć długopisu, aby zaznaczyć położenia otworów i zdjąć Szablon do montażu na ścianie.

1. Używając wiertła odpowiedniej wielkości, wywierć w ścianie otwory w zaznaczonych miejscach.

- Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przed umieszczeniem w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

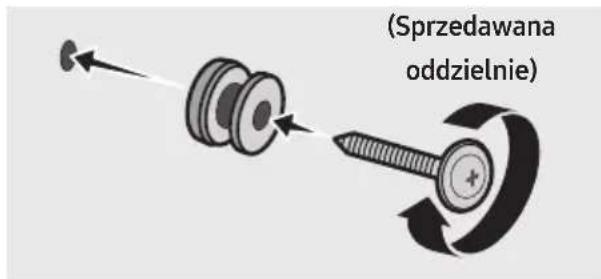

1. W każdą Śruba mocująca wciśnij śrubę (sprzedawana oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej.

1. W odpowiednim ułożeniu na spodniej części listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba.

- Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar.

Prawy koniec listwy Soundbar

- Produkt może wyglądać inaczej niż ten przedstawiony na powyższej grafice w zależności od modelu.

1. Zamontuj listwę Soundbar z przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie.

1. Przesuń listwę Soundbar w dół zgodnie z poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca.

- Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca.

10 INSTALACJA LISTY SOUNDBAR PRZED TELEWIZOREM

Wyrównaj środek listwy Soundbar ze środkiem telewizora, jak pokazano na obrazku.

Ustaw listwę Soundbar w odległości co najmniej 3 cm od telewizora, aby nie zakłócać rozpoznawania głosu.

UWAGI

• Upewnić się, że listwa Soundbar jest umieszczona na płaskiej i solidnej powierzchni.
• Niewystarczająca odległość od telewizora może powodować problemy z rozpoznawaniem głosu i problemy akustyczne.

11 AKTUALIZACJA OPROGRAMOWANIA

Automatyczna aktualizacja

Po połączeniu listwy Soundbar z Internetem oprogramowanie jest aktualizowane automatycznie, nawet jeśli listwa Soundbar jest wyłączona.

- Aby można było skorzystać z funkcji automatycznej aktualizacji, listwa Soundbar musi nawiązać połączenie z Internetem. W przypadku odłączenia przewodu zasilającego listwy Soundbar lub odcięcia zasilania połączenie z siecią Wi-Fi zostanie zerwane. Jeśli zasilanie zostanie odcięte, po ponownym włączeniu zasilania lub podłączeniu przewodu zasilającego należy włączyć listwę Soundbar, a następnie jeszcze raz nawiązać połączenie z Internetem.

Aktualizacja za pośrednictwem portu USB

W przyszłości firma Samsung może wprowadzać aktualizacje oprogramowania wbudowanego systemu Soundbar.

Po udostępnieniu aktualizacji można zaktualizować listwę Soundbar poprzez podłączenie nośnika USB z aktualizacją oprogramowania wbudowanego do portu SERVICE listwy Soundbar.

1. Wejdź na stronę (www.samsung.com) → wyszukaj nazwę modelu w menu obsługi klienta.

- Więcej informacji na temat aktualizacji można znaleźć w Przewodniku aktualizacji.

1. Pobrać plik z uaktualnieniem (typ USB).
2. Rozpakować plik, aby utworzyć folder o nazwie zgodnej z nazwą pliku.
3. Zapisać utworzony folder na pamięci USB, a następnie podłączyć pamięć do listwy Soundbar.
4. Włączyć listwę Soundbar. Urządzenie zostanie zaktualizowane w ciągu 3 minut.

• Podczas aktualizowania nie wolno wyłącać ani odłączać pamięci USB.
• Jeśli po zakończeniu aktualizacji oprogramowania świeci się żółta kontrola LED, oznacza to, że trwa dodatkowa aktualizacja. W takim przypadku nie wyłączaj zasilania i nie usuwaj urządzenia USB.
• Jeśli aktualizacja się nie rozpocznie, podłączyć ponownie przewód zasilający listwy Soundbar.
• Jeśli w urządzeniu jest zainstalowana najnowsza wersja oprogramowania, aktualizacja nie zostanie przeprowadzona.
• W zależności od typu pamięci USB aktualizacja może nie być obstugiwana.
• W przypadku braku pliku aktualizacyjnego

- Jeśli plik aktualizacyjny dotyczy tej samej lub starszej wersji

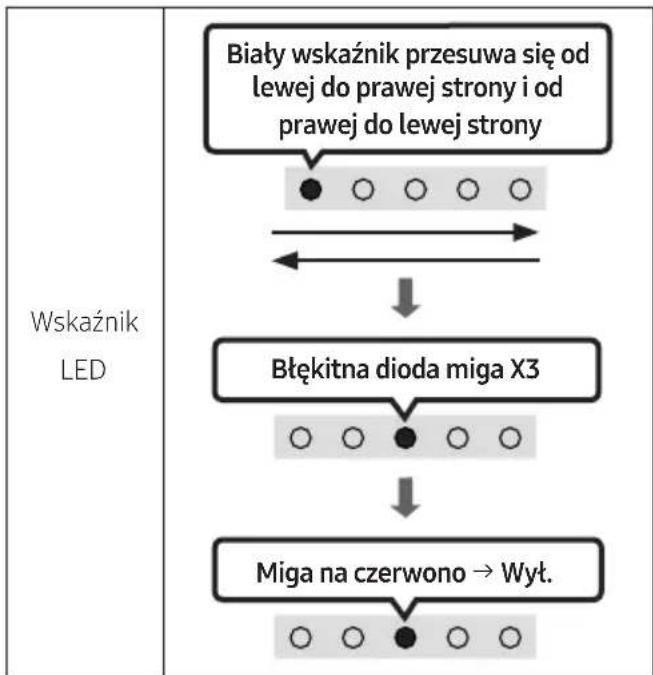

Inicjalizacja

Gdy listwa Soundbar jest włączona, jednocześnie nacisnąć i przytrzymać przyciski (Regulacja głośności) na panelu przez co najmniej 5 sekund. Wyświetlacz LED zmienia się, jak pokazano poniżej, a następnie jest resetowana listwa Soundbar.

PRZESTROGA

- Wszystkie ustawienia głośnika soundbar są resetowane. Należy to zrobić tylko wtedy, gdy wymagane jest resetowanie.

12 ROZWIĄZYWANIE PROBLEMÓW

Przed oddaniem urządzenia do serwisu warto zapoznać się z poniższymi informacjami.

Głośnik Soundbar się nie włącza.

→Sprawdzić, czy przewód zasilający listwy Soundbar jest prawidłowo podłączony do gniazdka elektrycznego.

Głośnik Soundbar działa nierówno.

→Po odłączeniu przewodu zasilającego podłączyć go ponownie.
→Włącz urządzenie zewnętrzne i spróbuj ponownie.
→W przypadku braku sygnału listwa Soundbar wyłącza się automatycznie po upłynięciu określonego czasu. Włączyć zasilanie. (Patrz strona 10.)

Pilot nie działa.

→Skieruj pilota prosto w stronę głośnika Soundbar.
→Wymienić baterie na nowe.

Czerwona kontrolka LED na głośniku Soundbar nie przestaje się świecić.

→ Mikrofon jest wyłączony. Włącz mikrofon. (Patrz strona 8.)

Głośnik Soundbar nie odtwarza żadnego dźwięku.

→Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosować poziom głośności.
→Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego.
→Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Strona główna (☐) → Menu → Ustawienia (☐) Wszystkie ustawienia (☐) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar)

→Połączenie przewodowe z listwą Soundbar nie może być luźne. Odłączyć przewód i podłączyć go ponownie.
→Odtączyć całkowicie przewód zasilający, podłączyć go ponownie i włączyć zasilanie.
→ Zainicjować produkt i spróbować ponownie. (Patrz strona 39.)

Jeśli telewizor nie jest podłączony za pośrednictwem portu HDMI (ARC).

→Sprawdzić, czy przewód HDMI jest prawidłowo podłączony do złącza ARC. (Patrz strona 18.)
→ Podłączenie może być niemożliwe ze względu na podłączone urządzenie zewnętrzne (dekoder STB, konsola do gier itd.). Podłączyć bezpośrednio do listwy Soundbar.
→Funkcja HDMI-CEC może nie być włączona w telewizorze. Włączyć funkcję CEC w menu telewizora. (Telewizor Samsung: Strona główna ( → Menu → Ustawienia ( → Wszystkie ustawienia ( ) → Połączenie → Menedżer urządzeń zewnętrznych → Anynet+ (HDMI-CEC) WŁ.)

Brak dźwięku podczas podłączania do telewizora w trybie HDMI (ARC).

→Urządzenie nie jest w stanie odtworzyć sygnału wejściowego. Zmienić wyjście dźwięku telewizora na PCM lub Dolby Digital. (Telewizor Samsung: Strona główna
(→Menu → Ustawienia ( )→ Wszystkie ustawienia ( → Dźwięk → Ustawienia eksperckie → Format wyjściowego dźwięku cyfrowego)

Głośnik Soundbar nie potączy się za pomocą Bluetooth.

→W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu parowania Bluetooth. (Nacisnąć przycisk

* PAIR na pilocie lub nacisnąć i przytrzymać przycisk 📋Wt./wyt.

mikrofon) na panelu przez co najmniej 5 sekund.)

→ Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie.

→Na urządzeniu do podłączenia ponownie nawiązać połączenie po wyczyszczeniu listy głośników Bluetooth. (Telewizor Samsung: Strona główna ( → Menu → Ustawienia ( ) → Wszystkie ustawienia ( → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth)

→Wyjąć i ponownie podłączyć wtyczkę zasilającą, a następnie ponowić próbę.

→ Zainicjować produkt i spróbować ponownie. (Patrz strona 39.)

Dźwięk zanika podczas połączenia za pomocą Bluetooth.

→Niektóre urządzenia, takie jak kuchenki mikrofalowe czy routery bezprzewodowe, mogą powodować zakłócenia sygnału radiowego, jeśli znajdują się zbyt blisko głośnika Soundbar.

→Jeśli urządzenie połączone za pomocą Bluetooth znajdzie się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar.

→ Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub produkt został umieszczony na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź miejsce montażu i warunki użytkowania.

Nie można połączyć z siecią Wi-Fi.

→Sprawdzić, czy używany router bezprzewodowy jest włączony.

→Wyłączyć router, ponownie go włączyć, a potem spróbować jeszcze raz.

→Gdy sygnał bezprzewodowy jest zbyt słaby, głośnik Soundbar się nie połączy. Ustaw router bliżej głośnika Soundbar lub w miarę możliwości usuń przeszkody stojące między głośnikiem Soundbar a routerem.

→Jeśli router bezprzewodowy jest nowy, należy ponownie skonfigurować ustawienia sieciowe głośnika.

Głośnik Soundbar nie włącza się automatycznie razem z telewizorem.

→W przypadku wyłączenia listwy Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostaje dezaktywowana. Najpierw wyłączyć telewizor.

Funkcja AVA nie jest dostępna w następujących przypadkach.

→Funkcja AVA nie będzie dostępna podczas korzystania z funkcji Q-Symphony.

→Funkcja AVA nie będzie dostępna, gdy mikrofon będzie wyłączony.

Po podłączeniu TV do głośnika Soundbar włączony został tryb Soundbar. Mimo to dźwięk z telewizora nie jest odtwarzany.

→ Jeśli podłączysz listwę Soundbar do urządzenia mobilnego, gdy listwa Soundbar jest podłączona do TV, listwa Soundbar odtwarza dźwięk z urządzenia mobilnego, zachowując połączenie z TV. Dźwięk z TV nie będzie wtedy nigdzie odtwarzany.

→Odlącz urządzenie mobilne, aby dźwięk z TV był znów odtwarzany przez listwę Soundbar.

13 LICENCJI

Dolby

ATMOS

• Wykorzystuj telefon, tablet lub komputer jako pilota, aby sterować aplikacją Spotify. Wejdź na spotify.com/connect, aby dowiedzieć się, jak to zrobić.
• Oprogramowanie Spotify podlega licencjom innych firm:https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

W przypadku wątpliwości i pytań dotyczących rozwiązań open source należy się skontaktować z zespołem Samsung Open Source (http://opensource.samsung.com)

15 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wygląda produktu.
• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy:
  (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).
  (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).
• Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.

16 DANE TECHNICZNE I UWAGI

Dane techniczne

Nazwa modelu HW-S60B / HW-S61B
Waga 2,7 kg
Wymiary (szer. x wys. x głęb.) 670,0 x 62,0 x 105,0 mm
Zakres temperatur roboczych +5°C do +35°C
Zakres wilgotności roboczej 10 % ~ 75 %
WZMACNIACZZnamionowa moc wyjściowa	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Obsługiwane formaty odtwarzania	Dolby 5.1ch / Dolby Digital Plus /Dolby ATMOS (Dolby Digital Plus) /DTS 5.1ch / LPCM 2ch
MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGOMaks. moc nadajnika Wi-Fi	100 mW dla 2,4 GHz – 2,4835 GHz,200 mW dla 5,15 GHz – 5,25 GHz, 100 mW dla5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGOMaks. moc nadajnika BT	100 mW dla 2,4 GHz – 2,4835 GHz

UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.
• Wagę i wymiary podano w przybliżeniu.

Uwaga : Listwa Soundbar restartuje się automatycznie po włączeniu/wyłączeniu Wi-Fi.

Całkowity pobór mocy w trybie czuwania (W) 4,2 W
Wi-FiMetoda dezaktywacji portu	Aby włączyć lub wyłączyć połączenie z siecią z Wi-Fi,należy nacisnąć przyciskCH LEVELna pilocie głośnikaSoundbar i przytrzymać go przez 30 sekund.
BluetoothMetoda dezaktywacji portu	Aby włączyć lub wyłączyć połączenie Bluetooth,należy nacisnąć przyciskTONE CONTROLna pilociegłośnika Soundbar i przytrzymać go przez 30 sekund.

Niniejszym firma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii.

Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu.

Urządzenia można używać we wszystkich państwach UE i w Wielkiej Brytanii.

Z funkcji 5GHz WLAN (Wi-Fi lub SRD) tego urządzenia można korzystać tylko w pomieszczeniach.

[Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub otów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66.

Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego.

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny & elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu.

Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacje na temat działań proekologicznych firmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie:

Wymogi dotyczące ekoprojektu dla zasilaczy zewnętrznych :

www.samsung.com/global/ecodesign_component

BEZPEČNOSTNÍ INFORMACE

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE.

UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚRTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.

BEZPEČNOSTNÉ OPATRENIA

LED jelzőfény
	„Centre Level” → „Side Level”

6

(Hangvezérlés)

LEDjelzőfény
	„SpaceFit Sound” → „Active Voice Amplifier” → „Voice enhancement” → „Night mode” → „Sync” → „Virtual”

LEDindikator
	„SpaceFit Sound” → „Active Voice Amplifier” → „Voice enhancement” → „Night mode” → „Sync” → „Virtual”

• Pritisnite i zadržite gumb 🎂 (Upravljanje zvukom) oko pet sekundi kako biste podesili zvuk na svakom frekvencijskom pojasu. Mogu se odabrati 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz i 10 kHz s pomoću gumba Lijevo/Desno i svaka stavka može se podesiti na postavku između -6 do +6 s pomoću gumba Gore/Dolje. (Vodite računa da je način rada zvuka postavljen na „Standard“.)
• „Voice enhancement“ olakšava slušanje govora u filmovima i na TV-u.
  „Night mode“ optimiziran je za gledanje noću, s obzirom na to da su postavke prilagođene za smanjenje glasnoće uz zadržavanje jasnoće dijaloga.
• Ako video na televizoru i audio iz sustava Soundbar nisu sinkronizirani, u opciji Upravljanje zvukom odaberite „Sync“, a zatim namjestite odgodu zvuka između 0\~300 milisekundi s pomoću gumba Gore/Dolje.
• „Sync“ je podržano samo na nekim funkcijama.
• Funkcija „Virtual“ može se Uključiti/isključiti gumbima Gore/Dolje.

7

Bluetooth PAIR

Prebacite Soundbar sustav na način rada za uparivanje Bluetooth uređaja.

LEDindikator

„Digital Audio In”

1. Kad su televizor i Soundbar isključeni, povežite ulaz DIGITAL AUDIO IN (OPTICAL) na sustavu Soundbar i izlazni priključak OPTICAL na televizoru s pomoću optičkog kabela (nije priložen), kao što je prikazano na slici.
2. Uključite Soundbar i televizor.
3. Pritisnite gumb ⚙ (Višenamjenski) na vrhu Soundbar sustava ili gumb ➞ (Izvor) na daljinskom upravljaču i zatim odaberite način rada „Digital Audio In”. Zatim se reproducira obavijest „Digital Audio In”.
4. Zvuk televizora se čuje iz Soundbar sustava.

Povezivanje putem Bluetooth veze

Kad je Samsung TV povezan putem Bluetooth veze, možete čuti stereo zvuk bez prethodnog mučenja s kabelima.

• Istodobno se može spojiti samo jedan Samsung TV.
• Može se povezati Samsung TV koji podržava Bluetooth. Provjerite specifikacije svojeg televizora.
