| Tipo de produto | Serra circular sem fio |
| Marca | Festool |
| Modelo | CSC SYS 50 EBI |
| Dimensões de transporte | 512 x 396 x 296 mm |
| Altura da mesa | 228 mm |
| Peso (sem baterias) | 20,2 kg |
| Tensão do motor | 36 V |
| Rotação em vazio | 6.800 rpm |
| Baterias compatíveis | Festool BP 18 ≥ 4 Ah (duas necessárias) |
| Furo da lâmina | 20 mm |
| Ângulo de inclinação | -10° a 47° |
| Altura máxima de corte (a 0°) | 48 mm |
| Largura máxima de corte (a 90°) | 450 mm |
| Ângulo de esquadria | 0° a 70° |
| Chip de dados integrado | Sim (registro automático) |
| Tela e comando | Módulo de comando com tela, seletor rotativo, teclas ângulo/altura |
| Bluetooth | Sim (para aplicativo Festool Work) |
| Nível sonoro (pressão) | 85 dB(A) |
| Nível sonoro (potência) | 98 dB(A) |
| Uso conforme | Madeira, painéis laminados, plástico, metais não ferrosos (com lâminas especiais) |
Perguntas frequentes - CSC SYS 50 EBI FESTOOL
Perguntas dos utilizadores sobre CSC SYS 50 EBI FESTOOL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual CSC SYS 50 EBI - FESTOOL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CSC SYS 50 EBI da marca FESTOOL.
MANUAL DE UTILIZADOR CSC SYS 50 EBI FESTOOL
pt Declaração de conformidade UE. Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:
Cuña de partir para corte oculto [1-11]
Para ranuras o cortes ocultos.

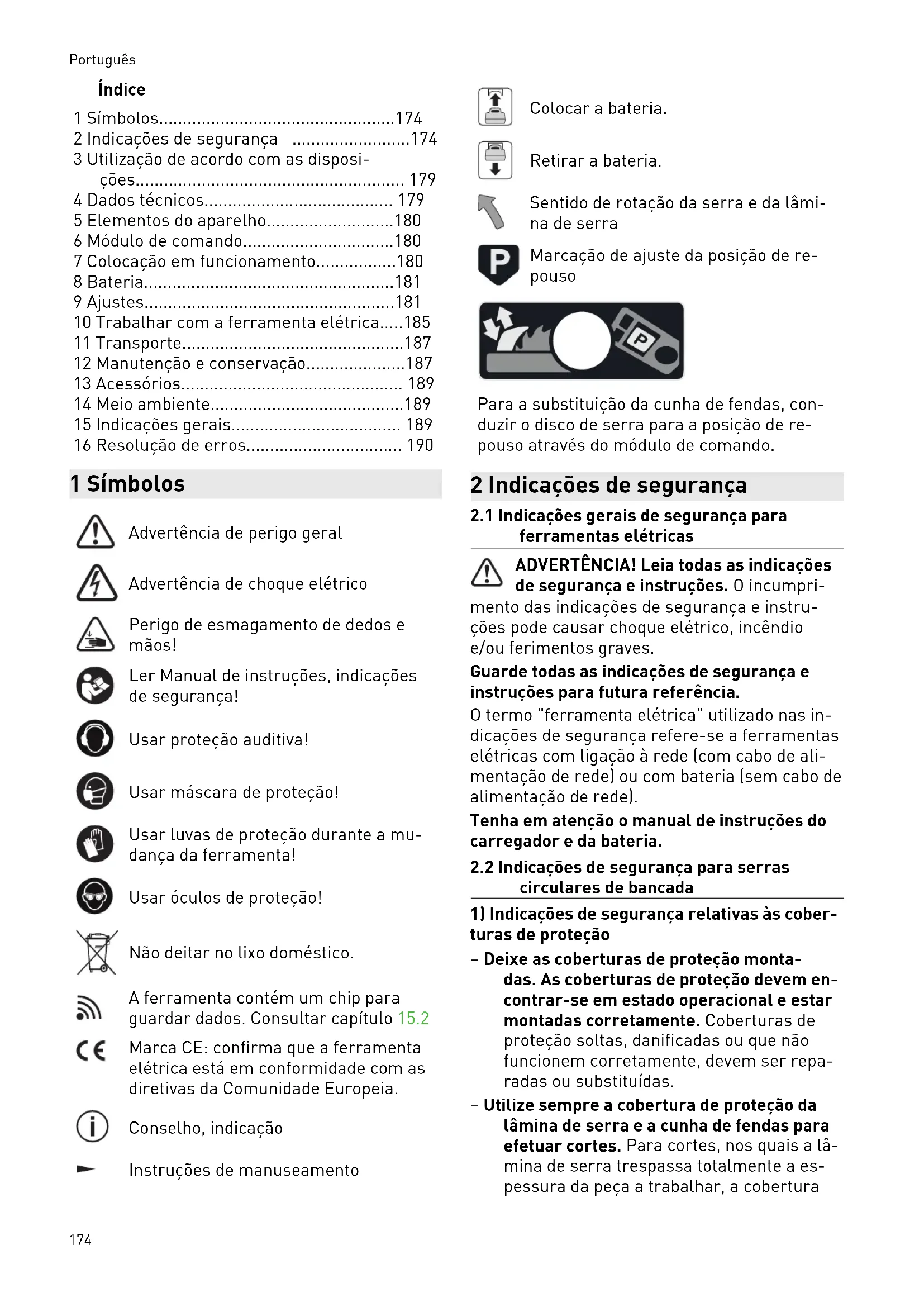

1 Símbolos....174
2 Indicações de segurança .....174
3 Utilização de acordo com as disposi-
ções.... 179
4 Dados técnicos.... 179
5 Elementos do aparelho....180
6 Módulo de comando....180
7 Colocação em funcionamento....180
8 Bateria....181
9 Ajustes....181
10 Trabalhar com a ferramenta elétrica.....185
11 Transporte....187
12 Manutenção e conservação....187
13 Acessórios.... 189
14 Meio ambiente....189
15 Indicações gerais.... 189
16 Resolução de erros.... 190
1 Símbolos
Advertência de perigo geral
Advertência de choque elétrico
Perigo de esmagamento de dedos e mãos!
Ler Manual de instruções, indicações de segurança!
Usar proteção auditiva!
Usar máscara de proteção!
Usar luvas de proteção durante a mudança da ferramenta!
Usar óculos de proteção!
Não deitar no lixo doméstico.
A ferramenta contém um chip para guardar dados. Consultar capítulo 15.2
Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia.
Conselho, indicação
Instruções de manuseamento
Colocar a bateria.
Retirar a bateria.
Sentido de rotação da serra e da lâmina de serra
Marcação de ajuste da posição de repouso
Para a substituição da cunha de fendas, conduzir o disco de serra para a posição de repouso através do módulo de comando.
2 Indicações de segurança
2.1 Indicações gerais de segurança para ferramentas elétricas
ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumprimento das indicações de segurança e instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para futura referência.
O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de alimentação de rede) ou com bateria (sem cabo de alimentação de rede).
Tenha em atenção o manual de instruções do carregador e da bateria.
2.2 Indicações de segurança para serras circulares de bancada
1) Indicações de segurança relativas às coberturas de proteção
- Deixe as coberturas de proteção montadas. As coberturas de proteção devem encontrar-se em estado operacional e estar montadas corretamente. Coberturas de proteção soltas, danificadas ou que não funcionem corretamente, devem ser reparadas ou substituídas.
- Utilize sempre a cobertura de proteção da lâmina de serra e a cunha de fendas para efetuar cortes. Para cortes, nos quais a lâmina de serra trespassa totalmente a espessura da peça a trabalhar, a cobertura
de proteção e outros dispositivos de proteção diminuem o risco de ferimentos.
- Volte a aplicar o sistema de proteção imediatamente após a conclusão dos trabalhos (p. ex., abrir ranhuras, rebaixar ou repassar), em que seja necessário remover a cobertura de proteção e a cunha de fendas. A cobertura de proteção e a cunha de fendas diminuem o risco de ferimentos.
- Antes de ligar a ferramenta elétrica, certifique-se de que a lâmina de serra não está em contacto com a cobertura de proteção, a cunha de fendas ou a peça a trabalhar. O contacto acidental destes componentes com a lâmina de serra pode originar situações perigosas.
- Ajuste a cunha de fendas de acordo com a descrição neste manual de instruções. Distâncias, posicionamentos e alinhamentos incorretos podem ser o motivo para a cunha de fendas não impedir o contragolpe com eficácia.
- Para que a cunha de fendas possa funcionar, tem de atuar sobre a peça a trabalhar. Em cortes nas peças a trabalhar, que são demasiado curtas para permitir que a cunha de fendas encaixe, a cunha de fendas é ineficaz. Nestas condições, não é possível impedir um contragolpe com a cunha de fendas.
- Utilize a lâmina de serra adequada para a cunha de fendas. Para que a cunha de fendas funcione devidamente, é necessário que o diâmetro da lâmina de serra seja adequado à respetiva cunha de fendas, a lâmina primitiva da lâmina de serra seja mais fina do que a cunha de fendas e a largura dos dentes seja superior à espessura da cunha de fendas.
2) Indicações de segurança para processo de serragem
PERIGO: Não aproxime os seus dedos ou mãos da lâmina de serra ou da área de serragem. Um momento de desatenção ou o escorregar podem conduzir a sua mão para a lâmina de serra e originar ferimentos graves.
- Só conduzir a peça a trabalhar ao disco de serra contra o sentido de rotação. A condução da peça a trabalhar no mesmo sentido de rotação do disco de serra por cima da bancada, pode originar que a peça a trab
lhar e a sua mão sejam colhidas pelo disco de serra.
- Em cortes longitudinais nunca utilize o batente de meia-esquadria para conduzir a peça a trabalhar e no caso de cortes transversais com o batente de meia-esquadria nunca utilize adicionalmente o batente paralelo para o ajuste longitudinal. A condução da peça a trabalhar em simultâneo com o batente paralelo e o batente de meia-esquadria aumenta a probabilidade de encravamento da lâmina de serra e de ocorrência de um contragolpe.
- Em cortes longitudinais aplique a força de condução sobre a peça a trabalhar, sempre entre a guia de batente e a lâmina de serra. Utilize uma barra corrediça se a distância entre a guia de batente e a lâmina de serra for inferior a 150 mm e um bloco corrediço se a distância for inferior a 50 mm. Instrumentos auxiliares de trabalho deste género garantem uma distância segura da sua mão em relação à lâmina de serra.
- Utilize exclusivamente a barra corrediça fornecida pelo fabricante ou uma que esteja em conformidade com as especificações. A barra corrediça garante uma distância suficiente entre mão e lâmina de serra.
- Nunca utilize uma barra corrediça danificada ou serrada. Uma barra corrediça danificada pode partir e levar a que a sua mão entre em contacto com a lâmina de serra.
- Não trabalhe "à mão livre". Utilize sempre o batente paralelo ou o batente de meia-esquadria para posicionar e conduzir a peça a trabalhar. "À mão livre" significa que são utilizadas as mãos, em vez do batente paralelo ou batente de meia-esquadria, para apoiar e conduzir a peça a trabalhar. A serragem à mão livre origina desalinhamento, encravamento e contragolpe.
- Nunca coloque as mãos em volta ou sobre uma lâmina de serra em rotação. O agar-rar de uma peça a trabalhar originar um contacto acidental com a lâmina de serra em rotação.
- Apoie peças a trabalhar compridas e/ou largas atrás e/ou na lateral da bancada de serra, de forma a que permaneçam na horizontal. Peças a trabalhar compridas e/ou largas tendem a tombar na borda da bancada de serra; isto origina perda do contro-
Português
lo, encravamento da lâmina de serra e contragolpes.
- Introduza a peça a trabalhar de modo uniforme. Não dobre nem rode a peça a trabalhar. Se o disco de serra encravar, desligue de imediato a ferramenta elétrica, retire a bateria e elimine a causa do encravamento. O encravamento do disco de serra pela peça a trabalhar pode originar um contragolpe ou o bloqueio do motor.
- Não remova material serrado com a serra em funcionamento. O material serrado pode depositar-se entre a lâmina de serra e a guia de batente ou na cobertura de proteção e, durante a sua remoção, puxar os seus dedos para a lâmina de serra. Desligue a serra e aguarde até a lâmina de serra ficar imobilizada antes de remover o material.
- Para cortes longitudinais em peças a trabalhar, com espessura inferior a 2 mm, utilize um batente paralelo adicional que tenha contacto com a superfície da banca-da. Peças a trabalhar finas podem encravar por baixo do batente paralelo e originar um contragolpe.
3) Contragolpe - Causas e indicações de segurança correspondentes
Um contragolpe é a reação repentina da peça a trabalhar em consequência de uma lâmina de serra engatada, presa ou de um corte enviesado da peça a trabalhar, relativamente à lâmina de serra, ou se uma parte da peça a trabalhar ficar presa entre a lâmina de serra e o batente paralelo ou outro objeto fixo.
Na maioria dos casos, se ocorrer um contragolpe, a peça a trabalhar é agarrada pela parte traseira da lâmina de serra, levantada da bancada de serra e projetada no sentido do operador.
Um contragolpe é a consequência de uma utilização errada ou defeituosa da serra circular de bancada. O contragolpe pode evitar-se através de medidas de precaução adequadas, como a seguir descrito.
- Nunca se posicione em linha direta com a lâmina de serra. Posicione-se sempre do lado da lâmina de serra, na qual também se encontra a guia de batente. Em caso de contragolpe, a peça a trabalhar pode ser projetada com elevada velocidade para pessoas, que estejam em frente e em linha com a lâmina de serra.
- Nunca coloque as mãos por cima ou atrás da lâmina de serra para puxar ou apoiar a peça a trabalhar. Pode ocorrer um contacto acidental com a lâmina de serra ou um contragolpe pode levar a que os seus dedos sejam puxados para a lâmina de serra.
- Nunca segure nem pressione a peça a trabalhar, a ser serrada, contra a lâmina de serra em rotação. O pressionamento da peça a trabalhar, a ser serrada, contra a lâmina de serra origina encravamento e contragolpe.
- Alinhe a guia de batente paralelamente em relação à lâmina de serra. Uma guia de batente não alinhada pressiona a peça a trabalhar contra a lâmina de serra e origina um contragolpe.
- Em cortes de serra tapados (p. ex., abrir ranhuras, rebaixar ou repassar), utilize um pente de segurança para conduzir a peça a trabalhar contra a bancada e a guia de batente. Um pente de segurança permite-lhe controlar melhor a peça a trabalhar em caso de contragolpe.
- Tenha particular cuidado ao serrar em áreas não visíveis de peças a trabalhar compostas. Ao incidir, a lâmina de serra pode serrar objetos passíveis de originar um contragolpe.
- Apoie as placas grandes, por forma a diminuir o risco de contragolpe devido a uma lâmina de serra encravada. As placas grandes podem fletir devido ao seu próprio peso. As placas devem ser apoiadas em todos os pontos em que sobressaiam da superfície da bancada.
- Tenha especial cuidado ao serrar peças a trabalhar, que estejam torcidas, presas, deformadas ou que não possuam um bordo reto, na qual possam ser conduzidas com um batente de meia-esquadria ou ao longo de uma guia de batente. Um peça a trabalhar deformada, presa ou torcida é instável e origina o desalinhamento da fuga de corte com a lâmina de serra, encravamentos e contragolpes.
- Nunca serre peças a trabalhar sobrepostas ou empilhadas sucessivamente. A lâmina de serra podia agarrar uma ou várias peças e originar um contragolpe.
- Caso pretenda voltar a colocar em funcionamento uma serra cuja lâmina se encontro introduzido na peça a trabalhar, centre a lâmina de serra na fenda de corte, de
modo a que os dentes da serra não fiquem presos na peça a trabalhar. Se a lâmina de serra estiver presa, pode levantar a peça a trabalhar e originar um contragolpe quando a serra for novamente colocada em funcionamento.
- Mantenha os discos de serra limpos, afia-dos e suficientemente enviesados. Nunca utilize discos de serra deformados ou com dentes fissurados ou partidos. Discos de serra afiados e devidamente enviesados minimizam encravamentos, bloqueios e contragolpes.
4) Indicações de segurança para a utilização de serras circulares de bancada - Desligue a serra circular de bancada e retire a bateria antes de remover o adaptador para a bancada, substituir o disco de serra, efetuar ajustes na cunha de fendas ou cobertura de proteção do disco de serra e se a ferramenta for deixada sem supervisão. As medidas de prevenção servem para evitar acidentes.
- Nunca deixe a serra circular de bancada a trabalhar sem supervisão. Desligue a ferramenta elétrica e não a abandone antes de estar totalmente imobilizada. Uma serra a trabalhar sem supervisão representa um perigo descontrolado.
- Posicione a serra circular de bancada num local plano e bem iluminado e onde possa ter uma posição estável e manter o equilíbrio. O local de instalação deve ter espaço suficiente para manusear bem o tamanho das suas peças a trabalhar. Desordem, locais de trabalho não iluminados, assim como pisos irregulares e escorregadios podem dar origem a acidentes.
- Remova com regularidade as aparas e a serradura por baixo da bancada de serra e/ou da aspiração de pó. Serradura acumulada é inflamável e pode autoinflamar-se.
- Fixe a serra circular de bancada. Uma serra circular de bancada que não esteja devidamente fixa pode movimentar-se ou tombar.
- Remova ferramentas de ajuste, resíduos de madeira, etc. da serra circular de bancada, antes de a ligar. Desvios ou possíveis encravamentos podem ser perigosos.
- Utilize sempre discos de serra com o tamanho certo e orifício de alojamento adequado (p. ex., em forma de losango ou re-
dondo). Discos de serra que não se ajustem às peças de montagem da serra, funcionam irregularmente e dão origem à perda do controlo.
- Nunca utilize material de montagem de discos de serra danificado ou incorreto como, p. ex., flanges, anilhas, parafusos ou porcas. Este material de montagem de lâminas de serra foi especialmente construído para a sua serra, garantindo um funcionamento seguro e o desempenho ideal.
- Nunce se coloque em cima da serra circular de bancada e não a utilize como banco. Podem ocorrer ferimentos graves se a ferramenta elétrica tombar ou se entrar acidentalmente em contacto com a lâmina de serra.
- Certifique-se de que a lâmina de serra está montada no sentido de rotação correto. Não utilize discos de lixar ou escovas de arame com a serra circular de bancada. A montagem incorreta da lâmina de serra ou a utilização de acessórios não recomendados pode originar ferimentos graves.
2.3 Indicações de segurança para a lâmina de serra pré-montada
Utilização
- Não se deve exceder o número máximo de rotações indicado na lâmina de serra ou deve observar-se a faixa de rotações.
- A lâmina de serra pré-montada destina-se exclusivamente à utilização em serras circulares.
- Ao desembalar e embalar a ferramenta, bem como ao manejá-la (p. ex. montagem na máquina), proceder com muito cuidado. Risco de ferimentos devido a lâminas muito afiadas!
- Ao manejar a ferramenta, a utilização de luvas de proteção melhora a aderência na ferramenta e reduz o risco de ferimentos.
- Os discos de serra circular cujo corpo está fissurado devem ser substituídos. Não é permitida uma reparação.
- Deixam de poder utilizar-se lâminas de serra circular de material composto (den- tes de serra soldados) cujas espessura dos dentes de serra seja inferior a 1 mm.
- ADVERTÊNCIA! Ferramentas com fissuras visíveis, lâminas embotadas ou danificadas não devem ser utilizadas.
Montagem e fixação
- As ferramentas têm de estar fixas de forma a que não se soltem durante a utilização.
- Na montagem das ferramentas tem de ser assegurado que a fixação é efetuada no cubo da ferramenta ou na superfície de fixação da ferramenta e que as lâminas não entram em contacto outros componentes.
- Não é permitida a extensão da chave nem o aperto com auxílio de martelo.
- As superfícies de fixação têm de ser limpas de sujidades, gordura, óleo e água.
- Os parafusos tensores têm de ser apertados de acordo com as instruções do fabricante.
- Para ajustar o diâmetro do furo dos discos de serra circular ao diâmetro do fuso da máquina, só devem ser utilizadas anilhas fixas, p. ex.: anilhas pressionadas ou retidas. Não é permitida a utilização de anilhas soltas.
Manutenção e conservação
- As reparações e trabalhos de lixagem só devem ser efetuados por oficinas de Serviço Após-venda Festool ou por pessoal especializado.
- A construção da ferramenta não deve ser alterada.
- Retirar a resina da ferramenta e limpá-la regularmente (produto de limpeza com ph entre 4,5 e 8).
- As lâminas embotadas podem ser afiadas na superfície de fixação, até uma espessura mínima da lâmina de 1 mm.
- Transporte da ferramenta somente numa embalagem adequada - Perigo de ferimentos!
2.4 Outras indicações de segurança
Use equipamento de proteção individual adequado: proteção auditiva, óculos de proteção, máscara contra pós no caso de trabalhos com produção de pó.
- Durante os trabalhos, podem produzir-se pós nocivos/tóxicos (p. ex. pintura com chumbo, alguns tipos de madeira ou metais). Tocar ou respirar estes pós pode representar perigo para o operador ou para as pessoas que se encontrem nas proximidades. Observe as normas de segurança válidas no seu país.
- Para proteger a sua saúde, use uma proteção respiratória adequada. Em espaços fechados, garantir que existe uma ventilação suficiente e ligar um aspirador móvel.
- Verifique se existem indícios de dano em componentes da carcaça, como fissuras e zonas de branqueamento por tensão. An-tes de utilizar a ferramenta elétrica, mande reparar as peças danificadas.
- Não utilizar fontes de alimentação ou baterias de outros fabricantes para operar a ferramenta elétrica de bateria. Não utilizar carregadores de outros fabricantes para carregar as baterias. A utilização de acessórios não previstos pelo fabricante pode causar um choque elétrico e/ou acidentes graves.
2.5 Trabalho em alumínio
Por razões de segurança, é necessário respeitar as seguintes medidas ao trabalhar com alumínio:
- Usarículos de proteção!
- Ligar a ferramenta elétrica a um aspirador adequado com tubo flexível de aspiração antiestático.
- Limpar regularmente as acumulações de pó na carcaça do motor da ferramenta elétrica.
- Utilize uma lâmina de serra para alumínio.
- Ao serrar placas, deve lubrificar-se com petróleo; perfis de parede delgada (até 3 mm) podem ser trabalhados sem lubrificação.
2.6 Riscos remanescentes
Apesar da observação de todos os regulamentos de construção importantes, ainda existem riscos ao utilizar-se a ferramenta elétrica, p. ex., devido a:
- contacto com peças em rotação: disco de serra, flange de aperto, parafuso de flange,
- contactos com peças sob tensão com a carcaça aberta,
- projeção de partes das peças a trabalhar,
– projeção de partes de ferramentas, no caso de ferramentas danificadas, - emissão de ruídos,
- emissão de pós.
2.7 Valores de emissões
Os valores determinados de acordo com EN 62841 são tipicamente:
Nível de pressão acústica L _PA = 85 dB(A)
Nível de potência acústica L _WA = 98 dB(A)
Insegurança K = 3 dB
CUIDADO
Ruído que surge ao trabalhar Perturbação da audição
▶ Utilizar proteção auditiva.
CUIDADO
Os valores de emissão podem divergir dos valores apresentados. Isto depende da utilização da ferramenta e do tipo de peça a trabalhar.
- Tem de ser avaliada a carga real durante todo o ciclo de trabalho.
- Dependendo da carga real, devem ser determinadas medidas de segurança adequadas para a proteção do operador.
3 Utilização de acordo com as disposições
A CSC SYS 50, como serra circular transportável (serra circular de bancada com bancada esquadrejadeira integrada), está prevista para serrar madeira, placas de madeira laminadas, metais e plástico.
Com os discos de serra especiais disponibilizados pela Festool, as ferramentas também podem ser utilizadas para serrar metais ferrosos e não ferrosos não temperados.
Não é recomendada para serrar materiais de placa minerais, tais como, p. ex., gesso cartonado. O pó abrasivo dá origem a um elevado desgaste em acionamentos elétricos.
NÃO se podem efetuar trabalhos em materiais com amianto.
Não utilizar discos de corte e de lixar.
Em caso de utilização incorreta, a responsabilidade é do utilizador.
3.1 Lâminas de serra
Só podem ser utilizadas lâminas de serra com as seguintes características:
- Lâminas de serra em conformidade com EN 847-1
- Diâmetro do disco de serra 168 mm
- Largura do corte 1,8 mm
- Orifício de alojamento 20 mm
- Espessura da lâmina primitiva 1,2 mm
- Adequadas para rotações até 9500 rpm
As lâminas de serra Festool cumprem a EN 847-1.
Serrar apenas materiais para os quais a respetiva lâmina de serra está prevista.
Não devem ser utilizadas lâminas de serra de aço rápido de alta liga (aço HSS).
4 Dados técnicos
| Serra circular de bateria | CSC SYS 50 |
| Tensão do motor 36 V | --- |
| Número de rotações (em vazio) 6800 rpm | |
| Baterias adequadas | Festool série BP 18 ≥ 4 Ah |
| Orifício de alojamento | ∅ 20 mm |
| Ângulo de inclinação -10° - 47° | |
| Altura de corte a 0° | 0 - 48 mm* |
| Altura de corte a 45° | 0 - 34 mm* |
| Altura de corte a 47° | 0 - 33 mm* |
| Altura de corte a -2° | 0 - 48 mm* |
| Altura de corte a -10° | 21 - 32 mm* |
| Largura de corte chanfrado a 90° | 450 mm |
| Largura de corte chanfrado a 45° | 340 mm |
| Largura de corte chanfrado a 70° | 140 mm |
| Largura de corte paralelo | 280 mm |
| Ângulo de meia esquadria | 0 - 70° |
| Dimensões de transporte | 512 x 396 x 296 mm |
| Altura da bancada 228 mm | |
| Frequência 2402 Mhz - 2480 Mhz | |
| Potência isotrópica radiada equivalente (PIRE) | < 10 dBm |
| Peso total sem baterias | 20,2 kg |
* Devido às tolerâncias de produção do disco de serra e ferramenta elétrica também poderão ser possíveis cortes mais elevados.
5 Elementos do aparelho
As imagens indicadas encontram-se no início e no fim do manual de instruções.
[1-1] Área de pega
[1-2] Abertura do ar de refrigeração
[1-3] Interruptor principal
[1-4] LED de estado
[1-5] Fixar a alavanca de aperto do batente de retenção angular
[1-6] Bancada esquadrejadeira
[1-7] Ranhura para batente de retenção angular
[1-8] Ranhura para sargento FS da Festool
[1-9] Adaptador de bancada
[1-10] Chave de sextavado interior
[1-11] Cunha de fendas para corte enco-
berto
[1-12] Cunha de fendas com cobertura de proteção
[1-13] Barra corrediça no compartimento para barras corrediças
[1-14] Batente paralelo
[1-15] Escala da largura de corte para cortes longitudinais
[1-16] Alargamento de bancada
[1-17] Bloqueio do alargamento de banca-
da
[1-18] Módulo de comando
[1-19] Saco de recolha do pó
[1-20] Batente de retenção angular
[1-21] Alavanca de retenção da bancada esquadrejadeira
[1-22] Mola de fecho
[1-23] Tampa do Systainer
[1-24] Asa de transporte
6 Módulo de comando
6.1 Elementos do módulo de comando
[2-1] Tecla do ângulo
[2-2] Tecla da altura
[2-3] Visor
[2-4] Roda
[2-5] Interruptor de arranque
[2-6] Interruptor de paragem
6.2 Elementos do visor
Dependendo do contexto, no visor [2-3] são apresentados diferentes elementos.
[2-7] Posição do lado X de Y (no assistente)
[2-8] Gráfico de indicação, diálogo
[2-9] Mensagem informativa, diálogo
[2-10] Linha de foco, opção de seleção
[2-11] Favorito, posição de repouso
[2-12] Ângulo de corte (ecrã principal)
[2-13] Altura de corte (ecrã principal)
[2-14] Indicação da capacidade das baterias
[2-15] Estado da ligação Bluetooth® (com a função Bluetooth® ativa)
[2-16] Atribuição de favoritos (ecrã principal)
7 Colocação em funcionamento
7.1 Montar a ferramenta elétrica
ADVERTÊNCIA
Perigo de acidente
A ferramenta elétrica tomba em piso irregular.
- Ter em atenção um apoio firme da ferra- menta elétrica. A superfície de apoio tem de ser plana, estar em bom estado e isenta de objetos soltos espalhados (p. ex. aparas e restos do corte).
- Colocar a ferramenta elétrica numa posição nivelada horizontal, com os pés de borracha sobre uma base firme e plana.
▶ Soltar a mola de fecho [1-22] em ambos os lados da ferramenta elétrica.
▶ Levantar a tampa do Systainer [1-23] para cima.
7.2 Primeira colocação em funcionamento
Depois de ligar a ferramenta elétrica pela primeira vez, no visor tem início o seguinte procedimento
- Ajuste do idioma e unidade.
- O assistente "Primeiros passos" explica o manuseamento básico da ferramenta elétrica.
- É feito o deslocamento de referência inicial.
- Calibrar a altura de corte para zero (consultar o capítulo 9.5).
- É exibido o ecrã principal (ângulo de corte / altura de corte).
Se o deslocamento de referência for interrom-pido, volta a ser solicitado da próxima vez que a ferramenta elétrica for ligada.
7.3 Ligar/desligar
Ligar a ferramenta elétrica
▶ Inserir as baterias (consultar o capítulo 8).
▶ Premir o interruptor principal [1-3].
O LED [1-4] acende-se. Se for necessário um deslocamento de referência, isso será indicado no visor.
▶ Realizar o deslocamento de referência: Pressionar a roda [2-4] e manter pressionada.
Para alcançar resultados de trabalho permanentemente precisos, recomendamos que realize um deslocamento de referência após um transporte da ferramenta elétrica.
▶ Efetuar os ajustes pretendidos no módulo de comando (consultar o capítulo 9.1).
- Colocar a peça a trabalhar e, eventualmente, fixar na ranhura [1-8] na bancada esquadrejadeira com o sargento FS Festool.
- Manter as mãos afastadas da área de serragem.
▶ Premir o interruptor de arranque [2-5]
O disco de serra arranca.
Desligar o disco de serra
Para desligar a operação de serrar, pressionar o interruptor de paragem [2-6].
Se, apesar disso, o disco de serra continuar a rodar: Desligar a ferramenta elétrica no interruptor principal [1-3] ou retirar a bateria. Contar o Serviço Festool.
Desligar a ferramenta elétrica
- Aguardar até que o disco de serra pare completamente.
▶ Desligar a ferramenta elétrica no interruptor principal [1-3].
① Após 4 horas sem qualquer operação, a ferramenta elétrica desliga-se por completo. (O tempo pode ser alterado através da App Festool Work.)
8 Bateria
Antes de inserir a bateria, verificar que a interface da bateria está limpa. Qualquer contaminação da interface da bateria pode impedir o contacto correto e levar a que os contatos fiquem danificados.
Um mau contacto pode fazer com que a ferra- menta sobreaqueça e fique danificada.
[3A]
Retirar a bateria.
[3B]
Inserir a bateria – até engatar.
① O funcionamento da ferramenta elétrica só é possível se forem utilizadas as duas baterias e se estas tiverem suficiente capacidade de carga. Baterias adequadas, consultar o capítulo 4.
8.1 Indicação da capacidade
O estado de carga das baterias é indicado no visor e na App Festool Work. A numeração das baterias [3B-1] situa-se ao lado das interfaces das baterias.
Poderá encontrar mais informações sobre o carregador e a bateria com indicação de capacidade nos respetivos manuais de instruções.
9 Ajustes
Para informações complementares consulte www.festool.com/
QuickGuide-CSCSYS
9.1 Ajustes no módulo de comando
Preste atenção para que a zona em torno do disco de serra esteja livre quando realizar os ajustes no disco de serra.
Os seguintes ajustes podem ser realizados através do módulo de comando:
- Idioma
- Unidade
- Número de rotações
Português
- Altura de corte (altura do disco de serra)
- Calibrar a altura de corte
- Ângulo de corte (ângulo do disco de serra)
- Calibrar o ângulo de corte
- Seleccionar favorito e atribuir
- Desl. ref.
- Repor os ajustes de fábrica
Para os seguintes ajustes encontra-se disponível um assistente no menu: - Deslocamento de referência
- Primeiros passos
- Calibrar a altura de corte
- Calibrar o ângulo de corte
- Substituir o disco de serra
Navegar
Navegar através de um menu, de um assistente ou de diferentes opções de seleção
- Rodar a roda [2-4] para a direita ou esquerda.
▶ Premir a roda duas vezes.
Seleccionar
Iniciar um assistente ou confirmar uma seleção
▶ Pressionar a roda.
9.2 App Festool Work\*
Com auxílio da App Festool Work, é possível configurar a ferramenta elétrica. Aqui, pelo menos uma das duas baterias utilizadas tem de ser uma bateria Bluetooth®.
i Ligação da bateria por Bluetooth ^® , consultar o manual de instruções da bateria.
i Na App Festool Work encontra mais informações sobre o manuseamento de ferramenta elétricas.
* Não disponível para todos os países.
9.3 Ajustar o número de rotações
O número de rotações pode ser adaptado às exigências da peça, em seis níveis, no módulo de comando.
9.4 Ajustar a altura de corte
▶ Acionar a tecla de altura [2-2].
▶ No intervalo de 10 segundos, ajuste a altura de corte pretendida na roda [2-4].
Para terminar o modo de ajuste mesmo antes de terminarem os 10 segundos: Acionar a tecla de altura.
i Ajuste da altura de corte em intervalos de décimas: Manter a roda pressionada enquanto a roda.
9.5 Calibrar a altura de corte
Na primeira colocação em funcionamento, assim como, depois de uma alteração do diâmetro do disco de serra, é necessário calibrar a altura de corte. Um diâmetro do disco de serra modificado pode suceder devido a reafiamento ou substituição do disco de serra.
Inicia a calibração através da opção de menu "Calibrar altura de corte" no visor. Siga as instruções no visor.
- Pressionar a roda rotativa, para baixar o disco de serra até abaixo da bancada.
- Colocar uma régua curta sobre a bancada esquadrejadeira no batente de retenção angular (tal como num corte chanfrado).
- Pressionar a roda rotativa para confirmar o passo.
▶ Ligar o disco de serra no interruptor de arranque [2-5].
▶ Efetuar um corte chanfrado. Nessa ocasião, rode a roda rotativa lentamente para mover o disco de serra de forma lenta e progressiva para cima.
Quando o disco de serra arranhar na régua, isso significa que o ponto zero foi alcançado e que o disco de serra pode ser desligado.
▶ Pressionar a roda rotativa para memorizar este ajuste como a nova posição zero.
9.6 Ajustar o ângulo de corte
CUIDADO
Perigo de esmagamento
Ao ajustar o ângulo de corte, o canal de aspiração move-se juntamente.
- Não colocar as mãos ou objetos entre o canal de aspiração e a bancada esquadreja-deira.
▶ Acionar a tecla do ângulo [2-1].
▶ No intervalo de 10 segundos, ajustar o ângulo pretendido na roda [2-4].
Para terminar o modo de ajuste mesmo antes de terminarem os 10 segundos: Acionar a tecla do ângulo.
i Ajuste do ângulo de corte em intervalos de décimas: Manter a roda pressionada enquanto a roda.
9.7 Calibrar o ângulo de corte
Se a serra deixar de serrar corretamente o ângulo de corte introduzido:
- Calibrar o ângulo de corte através do assistente no módulo de comando.
9.8 Favoritos
Quatro combinações frequentemente utilizadas entre altura de corte e ângulo de corte podem ser memorizadas como favorito. Como quinto favorito "P", não alterável, está memorizada a posição de repouso. Este só é exibido se, na posição atual, não tiver sido possível colocar a tampa do Systainer.
- No ecrã principal, selecionar um par de favoritos [2-11] com a roda.
- Premir a roda e segurar até que a posição do disco de serra tenha sido acedida por completo.
Memorizar o favorito
- Ajustar a combinação pretendida de altura de corte e ângulo de corte.
- Premir a tecla do ângulo e tecla de altura em simultâneo.
- Com a roda, selecionar a posição de favorito pretendida [2-11].
▶ Confirmar a seleção, pressionando a roda.
9.9 Cunha de fenda
ADVERTÊNCIA
Perigo de ferimentos
- Antes de se realizarem quaisquer trabalhos na ferramenta elétrica, desligar a ferramenta elétrica no interruptor principal e retirar a bateria da ferramenta elétrica.
ADVERTÊNCIA
Perigo de ferimentos
▶ Nunca trabalhe sem cunha de fendas.
Cunha de fendas com cobertura de proteção [1-12]
Sempre que possível, utilizar a cunha de fendas com cobertura de proteção.
Cunha de fendas para corte encoberto [1-11]
Desmontar a cunha de fendas Opção 1 [4A]
▶ ① Conduzir o disco de serra para a posição de repouso através do módulo de comando (selecionar favorito "P").
▶ Pressionar a chave de sextavado interior [1-10] para dentro da abertura na placa de características, manter pressionada e extrair a cunha de fendas para cima.
▶ Vétar a colocar chave de sextavado interior no suporte previsto para o efeito [1-10].
Desmontar a cunha de fendas Opção 2 [4B]
▶ Desmontar o tampo (consultar o capítulo 9.16).
▶ ① Pressionar o bloqueio da cunha de fendas, manter pressionado e extrair a cunha de fendas para cima.
▶ Voltar a montar o tampo.
Montar a cunha de fendas [4C]
- Pressionar a cunha de fendas pelo lado de cima até engatar. ADVERTÊNCIA! Perigo de ferimentos! Verificar se a cunha de fendas engatou de forma eficaz.
9.10 Aspiração
ADVERTÊNCIA
Perigo para a saúde devido a pós
▶ Nunca trabalhar sem aspiração.
▶ Observar as disposições nacionais.
▶ Ao serrar substâncias cancerígenas é necessário ligar sempre um aspirador móvel adequado, de acordo com as regulamentações nacionais. Não utilizar o saco de recolha do pó.
Aspiração própria
- Fixar o adaptador [5-1] do saco de recolha do pó [5-3], rodando para a direita no bocal de aspiração [5-2].
Para esvaziar, retirar o adaptador do saco de recolha do pó, rodando para a esquerda no bocal de aspiração.
Entupimentos na cobertura de proteção podem impedir funções de segurança. Para evitar en-tupimentos, é por conseguinte melhor trabalhar com um aspirador móvel regulado para máxima força de aspiração.
Ao serrar (p. ex., MDF), pode surgir carga ele- trostática. Trabalhe com um aspirador móvel e um tubo flexível de aspiração antiestático.
Aspirador móvel Festool
É possível ligar ao bocal de aspiração um aspirador móvel Festool [5-2] com um diâmetro do tubo flexível de aspiração de 27 mm.
O adaptador de um tubo flexível de aspiração é encaixado no adaptador [5-2].
Português
CUIDADO! Se não for utilizado nenhum tubo flexível de aspiração antiestático, pode ocorrer um carregamento estático. O utilizador pode ser alvo de um choque elétrico e a eletrónica da ferramenta elétrica pode ser danificada.
9.11 Alargamento de bancada [6]
Para aumentar a superfície de trabalho em cortes longitudinais a partir aprox. de 95 mm.
▶ Descubrar o alargamento da bancada.
▶ F34r o alargamento da bancada.
9.12 Batente paralelo
Montar o batente paralelo
▶ Imagem [7]
Ajustar a largura de corte dos cortes longitudinais
▶ Imagem [8]
Ajustar a guia de batente [9-1]
▶ Imagem [9A]
Para cortes angulares ou peças muito pequenas, rodar a guia de batente [9-1] [9B]. O lado baixo aponta para o disco de serra.
9.13 Ajustar a bancada esquadrejadeira
A bancada esquadrejadeira pode ser fixada em duas posições.
Posição de trabalho
▶ Posição traseira A, imagem [10]
Posição de substituição do disco de serra
▶ Posição dianteira B, imagem [10]
CUIDADO! Perigo de ferimentos. Fixar a bancada esquadrejadeira sempre que não for utilizada para empurrar.
9.14 Batente de retenção angular
O batente de retenção angular pode ser utilizado como batente transversal ou batente angular (batente de meia-esquadria).
ADVERTÊNCIA
Perigo de acidente devido à ferramenta de trabalho
▶ O guia de batente [13-1] não deve atingir as áreas de corte.
- Todos os parafusos e botões rotativos do batente de retenção angular têm de estar bem apertados ao serrar.
Montar / posicionar o batente de retenção angular
▶ Imagem [11]
Ajustar o ângulo
▶ Imagem [12]
O batente de retenção angular engata em 13 ajustes de ângulos convencionais.
Ajustar a posição lateral da guia de batente
▶ Imagem [13]
Os discos de serra Festool estão assinalados por um anel de cor. A cor do anel representa o material para o qual o disco de serra é adequado.
Observe os dados da lâmina de serra necessários (consultar o capítulo 3.1).
Cor Material a trabalhar Símbolo
amarelo Madeira
vermelho Laminados, material de composição mineral
azul Alumínio, material plástico
9.16 Substituir o disco de serra
ADVERTÊNCIA
Perigo de ferimentos
- Antes de se realizarem quaisquer trabalhos na ferramenta elétrica, desligar a ferramenta elétrica no interruptor principal e retirar a bateria da ferramenta elétrica.
CUIDADO
Perigo de ferimentos na ferramenta de trabalho quente e afiada
- Não utilizar quaisquer ferramentas de trabalho embotadas e danificadas.
- Usar luvas de proteção ao manusear a ferramenta de trabalho.
Posição de substituição do disco de serra
- Conduzir o disco de serra para a posição de repouso através do módulo de comando [14-9].
Desmontar o tampo
▶ Levar a bancada esquadrejadeira [14-12] para a posição mais à frente. Aí, bloquear com a alavanca de bloqueio [14-7].
- Com a chave de sextavado interior [14-2] que vai junto, soltar o parafuso [14-11] no tampo.
▶ Retirar o tampo [14-8].
Desmontar o disco de serra
▶ Desmontar a cunha de fendas [14-10] (consultar o capítulo 9.9)
▶ Pressionar a tecla de paragem do fuso [14-1] para baixo e abrir o parafuso [14-3] com a chave de sextavado interior (rosca à esquerda).
▶ Retirar o parafuso e flange [14-4] e retirar o disco de serra para cima.
Montar o disco de serra
- ADVERTÊNCIA! Verificar a existência de su-jidade nos parafusos e na flange e utilizar apenas peças limpas e sem danos!
- Aplicar um disco de serra novo e flange exterior.
ADVERTÊNCIA! Os sentidos de rotação do disco de serra [14-5] e da serra [14-6] têm de coincidir! Em caso de inobservância, as consequências podem resultar em ferimentos graves.
Em estado inserido, a inscrição do disco de serra não é visível.
- Apertar o parafuso firmemente (rosca à esquerda).
▶ Colocar e aparafusar o tampo [14-8].
▶ Colocar a cunha de fendas.
▶ Colocar a chave de sextavado interior no suporte previsto para o efeito [1-10].
10 Trabalhar com a ferramenta elétrica
10.1 Trabalhar com segurança
Durante o trabalho tenha em atenção todas as indicações de segurança iniciais
assim como as seguintes regras:
Antes de começar
- Garantir que a cobertura de proteção do disco de serra não está danificada e não é tocada independentemente do ângulo de corte e da altura de corte do disco de serra. As tampas na cobertura de proteção do disco de serra devem poder ser movidas livremente.
- O tampo da bancada, tampo e adaptador de bancada não devem apresentar quaisquer danos (p. ex., incisões na fenda de corte). Substitua imediatamente as peças danificadas.
-
Nunca trabalhe sem tampo, tampa de serviço ou adaptador de bancada inserido.
-
Verificar se a lâmina de serra está bem fixa.
- CUIDADO! Perigo de sobreaquecimiento!
Antes de utilizar, certifique-se de que a bateria está bem engatada.
- Colocar a peça a trabalhar sem tensão e de forma plana.
Durante o trabalho
- Perigo de queda! A ferramenta elétrica pode tombar se forem trabalhadas peças demasiado grandes ou demasiado pesadas.
- Não use luvas de proteção ao serrar. As luvas de proteção podem ser apanhadas pela lâmina de serra e puxar a mão para a lâmina de serra.
- Posição de trabalho correta: Do lado da bancada esquadrejadeira, ao lado do alinhamento do disco de serra.
- Perigo de ferimentos devido a projeção de peças. As pessoas que se encontrem na proximidade podem ficar feridas. Manter a distância.
- Através de uma velocidade de avanço adaptada, evite um sobreaquecimento das lâminas de serra e, ao cortar plásticos, evite a fundição do plástico. Quanto mais rijo for o material a serrar, mais baixa deverá ser a velocidade de avanço.
- Nunca alterar a posição da ferramenta elétrica com o disco de serra em movimento.
- Em caso de não utilização, guardar a barra corrediça [1-12] no compartimento para barras corrediças (Imagem 1).
10.2 Tipos de utilização
A serra pode ser utilizada como
- serra circular
com bancadas esquadrejadeiras e batente.
- Serra circular de bancada
com bancada esquadrejadeira bloqueada e batente longitudinal.
10.3 Cortes chanfrados
Efetuar cortes chanfrados e angulares no lado esquerdo da ferramenta elétrica. Utilizar sempre o batente de retenção angular (consultar o capítulo 9.14).
10.4 Cortes angulares
Para cortes angulares, utilizar a cunha de fendas com cobertura de proteção (consultar o capítulo 9.9).
▶ Desmontar o batente paralelo.
Português
- Posicionar o batente de retenção angular na bancada esquadrejadeira (consultar o capítulo 9.14).
▶ Soltar a fixação da bancada esquadrejadeira (consultar o capítulo 9.13). - Conduzir a peça com batente de retenção angular.
10.5 Cortes longitudinais
▶ Montar a cunha de fendas com cobertura de proteção (consultar o capítulo 9.9).
▶ Desmontar o batente de retenção angular (consultar o capítulo 9.14).
▶ Montar o batente paralelo (consultar o capítulo 9.12).
▶ Efetuar corte longitudinal.
10.6 Cortes longitudinais em meia esquadria
▶ Utilizar cunha de fendas com cobertura de proteção (consultar o capítulo 9.9).
▶ Desmontar o batente de retenção angular (consultar o capítulo 9.14).
▶ Montar o batente paralelo (consultar o capítulo 9.12).
▶ Se o disco de serra for inclinado em direção ao batente paralelo [9B]:
- Rodar a guia de batente [9-1] de modo a que o lado baixo aponte para o disco de serra, para que exista mais espaço para a barra corrediça e o disco de serra não entre em contacto com a guia de batente.
Se, mesmo assim, não existir espaço suficiente para a barra corrediça entre a cobertura de proteção e a guia de batente, então deve utilizar um bloco corrediço*.
Para evitar um encravamento e um contragolpe da peça, ajustar a guia de batente de modo a que a extremidade traseira fique à altura de uma linha de 45° relativamente ao centro do disco de serra.
▶ Ajustar o ângulo de inclinação do disco de serra no módulo de comando (consultar o capítulo 9.6).
▶ Conduzir a peça no batente paralelo.
* Não incluído no âmbito de fornecimento.
10.7 Cortes encobertos
ADVERTÊNCIA
Perigo de acidente devido a contragolpe
▶ Voltar a instalar a cunha de fendas com cobertura de proteção segurança imediatamente após trabalhos que exijam a remoção da cunha de fendas com cobertura de proteção.
Não são permitidos processos de cortes encobertos complicados, tais como, serração por incisão e estriagem.
Para cortes encobertos, utilize um pente de segurança*, para que, durante o corte, a peça a trabalhar seja pressionada na bancada.
* Não incluído no âmbito de fornecimento.
Para cortes encobertos utilizar a cunha de fendas para cortes encobertos (consultar o capítulo 9.9).
Ranhuras
▶ Ajustar a profundidade da ranhura (=altura de corte) no módulo de comando (consultar o capítulo 9.4).
- Ajustar o batente paralelo (consultar o capítulo 9.12).
- Montar a cunha de fendas para corte encoberto (consultar o capítulo 9.9).
▶ Conduzir a peça no batente paralelo.
▶ Repetir o procedimento até à largura de ranhura pretendida.
Abrir fendas
i Serrar o primeiro corte no lado estreito da peça a trabalhar.
▶ Ajustar a altura de corte do primeiro corte no módulo de comando (consultar o capítulo 9.4).
- Ajustar o batente paralelo (consultar o capítulo 9.12).
É possível executar o primeiro corte no lado estreito da peça a trabalhar.
▶ Virar a peça a trabalhar.
▶ Ajustar a altura de corte do segundo corte.
▶ Ajustar o batente paralelo.
i Selecionar a distância ao batente paralelo de modo a que a ranhura já serrada não se situe do lado do batente.
É possível executar o segundo corte no lado estreito da peça a trabalhar.
10.8 Remover os bloqueios [15]
![FESTOOL CSC SYS 50 EBI - Remover os bloqueios [15] - 1](/content/2026/04/601818/images/5e8ce4d1231abdba52216629a61147c03c3531ed361f84368facbc81507d39cc.jpg)
ADVERTÊNCIA
Perigo de ferimentos
- Antes de se realizarem quaisquer trabalhos na ferramenta elétrica, desligar a ferramenta elétrica no interruptor principal e retirar a bateria da ferramenta elétrica.
▶ Desmontar o tampo (consultar o capítulo 9.16).
▶ Desbloquear a tampa do disco de serra [15-1] e bascular para baixo.
▶ CUIDADO! Usar luvas de proteção.
Remover restos da peça, aspirar a zona em torno do disco de serra.
- Fechar a tampa do disco de serra, montar o tampo.
▶ Colocar a chave de sextavado interior no suporte previsto para o efeito [1-10].
11 Transporte
CUIDADO
Perigo de ferimentos!
Ao transportar a ferramenta elétrica, esta pode deslizar para fora da mão.
- Segurar a ferramenta elétrica sempre com as duas mãos, pelas áreas de pega [1-1], de ambos os lados da ferramenta elétrica.
▶ Ao transportar pela asa de transporte [1-24], garantir que a tampa está protegida através das duas molas de fecho.
CUIDADO
Perigo de ferimentos
A bancada esquadrejadeira pode deslocar-se para fora. O alargamento da bancada pode desdobrar.
▶ O transporte da ferramenta elétrica deve ocorrer sempre na posição de transporte prevista para o efeito.
11.1 Proteger a ferramenta elétrica (posição de transporte)
- Conduzir o disco de serra para a posição de repouso através do módulo de comando (selecionar favorito "P").
▶ Desligar a ferramenta elétrica no interruptor principal (consulte o capítulo 7.3). - Fixar a bancada esquadrejadeira (consultar o capítulo 9.13).
▶ Fechar o alargamento da bancada (consultar o capítulo 9.11).
- Juntar as guias de batente até que as duas marcações de ajuste mostrem a posição de repouso (consultar o capítulo 1) uma em relação à outra.
▶ Levar o batente paralelo na ferramenta elétrica para a posição de repouso [16B].
▶ Guardar a cunha de fendas com a cobertura de proteção e restantes acessórios na tampa [16A]. O batente de retenção angular também pode ser aplicado na ferramenta elétrica na posição de repouso [16B].
▶ Fechar a tampa e fixar com as duas molas de fecho.
Ferramenta elétrica encontra-se na posição de transporte.
12 Manutenção e conservação
ADVERTÊNCIA
Perigo de ferimentos, choque elétrico
- Antes de qualquer trabalho de manutenção e de conservação, é necessário remover sempre a bateria da ferramenta elétrica.
- Todos os trabalhos de manutenção e reparação que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autorizada.
Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/serviço
Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.pt/serviço
- Dispositivos de proteção e peças que este-jam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções.
Para assegurar a circulação do ar, manter as aberturas do ar de refrigeração na carcaça sempre desobstruídas e limpas.
▶ Remover acumulações de pó, lascas e aparas através de aspiração (consultar o capítulo 10.8).
12.1 Reajustar a altura do alargamento da bancada
▶ Imagem [17]
12.2 Reajustar a altura da bancada esquadrejadeira [18]
Se a altura da bancada esquadrejadeira já não coincidir com a altura do tampo da bancada:
▶ levar a bancada esquadrejadeira para a posição mais à frente.
▶ Retirar a tampa de cobertura [18-1] e soltar o parafuso que se encontra por baixo.
▶ Levar a bancada esquadrejadeira para a posição mais atrás.
▶ Retirar a tampa de cobertura [18-2] e soltar o parafuso.
▶ Reajustar a altura da bancada esquadreja-deira com os parafusos de ajuste [18-3] e [18-4].
Roda para a direita = Baixar
Rodar para a esquerda = Elevar
- Apertar os parafusos [18-1]
e [18-2] (3,5 Nm) e colocar as capas de cobertura.
12.3 Reajustar o curso máximo da bancada esquadrejadeira [19]
Se não for mais possível mover a bancada es-quadrejadeira para lá da faixa de deslocamento máxima:
▶ Mover a bancada esquadrejadeira de modo manual (com força) respetivamente para as posições finais dianteira e traseira, até que a aresta da bancada esquadrejadeira se situe nas marcações de curso [19-1].
12.4 Limpar as pistas da bancada esquadrejadeira [20]
Se a bancada esquadrejadeira apenas se deixar mover com dificuldade, isso pode dever-se a sujidades nas pistas da bancada esquadrejadeira ou nos rolamentos de esferas.
- Limpar as quatro pistas na guia da bancada esquadrejadeira [20-1] e as quatro pistas na bancada esquadrejadeira [20-2] com um pano.
Se a bancada esquadrejadeira continuar a mover-se com dificuldade, dirija-se ao fabricante ou a uma oficina de serviço autorizada.
12.5 Reajustar o batente de retenção angular
Reajustar a esquadria:
▶ Imagem [21]
12.6 Limpar os batentes finais [22]
Se o deslocamento de referência falhar: Limpar os batentes finais do ajuste da altura e do ângulo.
- Deslocar o disco de serra para a posição mais alta.
▶ Ajustar o ângulo de corte para 0°.
▶ Desligar a ferramenta elétrica no interruptor principal e retirar as baterias.
▶ Desdobrar o alargamento da bancada.
▶ Riliar a tampa de serviço [22-1].
▶ Límpar os batentes finais de altura em baixo [22-3] e o ângulo [22-4] com uma escova.
- Colocar a tampa de serviço e apertar com um parafuso [22-2].
▶ Inserir as baterias e ligar a ferramenta elétrica no interruptor principal.
- Deslocar o disco de serra completamente para baixo.
▶ Desligar a ferramenta elétrica no interruptor principal e retirar as baterias.
▶ Retirar a tampa de serviço [22-1].
5 Limpar os batentes finais de altura em cima [22-5] com uma escova.
- Colocar a tampa de serviço e apertar com um parafuso [22-2].
▶ Desmontar o tampo (consultar o capítulo 9.16).
6 Limpar os batentes finais do ângulo [22-6]+[22-7] com uma escova.
▶ Montar o tampo.
Em caso de problemas com este procedimento, contacte uma oficina de serviço autorizada ou o fabricante.
12.7 Alinhar o batente paralelo relativamente ao disco de serra [23]
Em caso de arrancamentos no lado de cima da peça, à esquerda do disco de serra (do lado esquerdo do batente de retenção angular)
▶ Enroscar o parafuso [23-1].
O batente paralelo move-se no sentido A.
Em caso de arrancamentos à direita do disco de serra (do lado do batente paralelo)
▶ Desenroscar o parafuso [23-1].
O batente paralelo move-se no sentido B.
① Uma volta do parafuso [23-1] corresponde a um movimento no sentido A ou B de aprox. 3,1 mm
Se necessário, voltar a ajustar a força de aperto do batente paralelo (consultar o capítulo 12.8).
▶ Enroscar o parafuso [23-1]: A força de aperto tem de ser reduzida.
- Desenroscar o parafuso [23-1]: A força de aperto tem de ser aumentada.
12.8 Reajustar a força de aperto do batente paralelo [24]
- Enroscar o parafuso [24-1] aumenta a força de aperto.
- Soltar o parafuso faz com que a força de aperto seja reduzida.
12.9 Alinhar a bancada esquadrejadeira relativamente ao disco de serra [25]
▶ Levar a bancada esquadrejadeira para a posição mais à frente e bloquear.
▶ Retirar a tampa de cobertura [25-1].
▶ ① Para soltar, pressionar sobre os dois pontos.
▶ ② Extrair a tampa de cobertura.
▶ Retirar a tampa de cobertura [25-2] e soltar ligeiramente o parafuso situado por baixo.
▶ Levar a bancada esquadrejadeira para a posição mais atrás.
▶ Retirar a tampa de cobertura [25-3] e soltar ligeiramente o parafuso situado por baixo.
▶ R\$ajustar o corte livre com o parafuso [25-4]. INDICAÇÃO : NÃO desajustar o parafuso [25-5]. De contrário, a bancada esquadrejadeira move-se com dificuldade.
6 + Apertar os parafusos.
▶ Voltar a colocar todas as capas de cobertura.
13 Acessórios
Os números de encomenda para acessórios e ferramentas encontram-se no seu catálogo Festool ou na Internet em www.festool.pt.
14 Meio ambiente
Não deite a ferramenta no lixo doméstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.
Antes da eliminação, desde que existentes, as baterias e acumuladores usados que não estejam envoltos na ferramenta usada, bem como, lâmpadas, que possam ser retiradas do aparelho usado sem serem destruídas, devem ser retirados do aparelho usado. As baterias e acumuladores usados podem assim ser enviados para uma reciclagem conforme as regras.
De acordo com a Diretiva Europeia sobre resíduos de equipamentos elétricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.
Informações sobre os pontos de recolha para uma eliminação correta podem ser encontradas em www.festool.pt/recycling.
Informações sobre REACH: www.festool.pt/reach
15 Indicações gerais
15.1 Bluetooth®
A marca nominativa Bluetooth® e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por conseguinte, pela Festool.
15.2 Informações sobre a proteção de dados
A ferramenta elétrica possui um chip para a memorização automática de dados da ferramenta e de funcionamento. Os dados guardados não contêm qualquer associação direta a pessoas.
Os dados podem ser lidos sem que haja contacto, através de ferramentas especiais, e são utilizados pela Festool, apenas para o diagnóstico de erros, a resolução de situações de reparação e garantia, bem como para a melhoria da qualidade ou o aperfeiçoamento da ferramenta elétrica. Sem consentimento expresso do cliente, não há nenhuma utilização adicional dos dados.
16 Resolução de erros
| Problema Causas possíveis Soluções | ||
| O visor não acende. Uma ou ambas as baterias descarregadas. | Carregar as baterias. | |
| Utilizada bateria errada. Utilizar baterias adequadas (consultar o capítulo 4). | ||
| O visor não indicada nada. | Visor com defeito. Contactar oficinas de serviço autorizadas ou o fabricante. | |
| O visor exibe uma mensagem de advertência. | Advertência, p.ex., contra sobrequecimento. | Observar o texto informativo no diálogo e confirmar a mensagem sobre a linha de foco. |
| O visor exibe uma mensagem. | A ferramenta elétrica tenta resolver um problema, p. ex., sobrequecimento. | Seguir as instruções no visor. |
| Ferramenta elétrica com defeito. | Contactar oficinas de serviço autorizadas ou o fabricante. | |
| O LED de estado pisca a vermelho. | Foi utilizada uma combinação de baterias errada. | Consultar o capítulo 4. |
| Subtensão no arranque do sistema (nível de carga da bateria insuficiente). | Substituir a bateria. | |
| A tampa do Systainer não se deixa fechar. | Os acessórios não se encontram na posição de repouso. | Colocar a ferramenta elétrica em posição de transporte (consultar o capítulo 11.1). |
| A chave de sextavado interior não se deixa inserir na abertura na placa de características. | O disco de serra não se encontra na posição de repouso. | Conduzir o disco de serra para a posição de repouso através do módulo de comando (consultar o capítulo 9.8). |
| O ângulo de corte não coincide com a indicação no visor. | Ângulo de corte desajustado. Calibrar o ângulo de corte (consultar o capítulo 9.7). | |
| A altura de corte não coincide com a indicação no visor. | Altura de corte desajustada. Calibrar a altura de corte (consultar o capítulo 9.5). | |
| Deslocamento de referência falhou | Não é possível alcançar uma área. Batentes finais sujos. | Limpar os batentes finais (consultar o capítulo 12.6). |
| A bancada esquadreja-deira e o tampo da bancada não se encontram à mesma altura. | Altura da bancada esquadre-jadeira desajustada. | Reajustar a altura da bancada esquadrejadeira (consultar o capítulo 12.2). |
| O alargamento da ban-cada e o tampo da ban-cada não se encontram à mesma altura. | Altura do alargamento da bancada desajustada. | Reajustar a altura do alargamento da bancada (consultar o capítulo 12.1). |
| A bancada esquadreja-deira já não pode ser movida por completo até às duas posições. | Curso máximo desajustado. Reajustar o curso máximo da bancada esquadre-jadeira (consultar o capítulo 12.3). | |
| Só é possível mover a bancada esquadreja-deira com dificuldade. | Pistas sujas. Limpar as pistas com um pano (consultar o capí-tulo 12.4). | |
| Rolamento de esferas sujo. Contactar oficinas de serviço autorizadas ou o fabricante. | ||
| Arrancamentos ao serrar | Batente paralelo para corte livre desajustado. | Alinhar o batente paralelo relativamente ao dis-co de serra (consultar o capítulo 12.7). |
| O motor trabalha com potência reduzida | Temperatura do motor dema-siado elevada. O número de rotações foi reduzido, de mo-do a permitir um rápido arrefecimento através da ventila-ção do motor. | Após o arrefecimento, a ferramenta elétrica vol-ta a acelerar autonomamente.Continuar a trabalhar apenas depois de concluí-da a refrigeração. |
