CSC SYS 50 EBI - Sav FESTOOL - Gratis brugsanvisning og manual

Produkttype	Trådløs rundsav
Mærke	Festool
Model	CSC SYS 50 EBI
Transportmål	512 x 396 x 296 mm
Bordhøjde	228 mm
Vægt (uden batterier)	20,2 kg
Motorspænding	36 V
Tomgangshastighed	6.800 o/min
Kompatible batterier	Festool BP 18 ≥ 4 Ah (to påkrævede)
Klingeboring	20 mm
Hældningsvinkel	-10° til 47°
Maks. skærehøjde (ved 0°)	48 mm
Maks. skærebredde (ved 90°)	450 mm
Geringsvinkel	0° til 70°
Integreret datachip	Ja (automatisk registrering)
Skærm og betjening	Betjeningsmodul med skærm, drejevælger, vinkel-/højdeknapper
Bluetooth	Ja (til Festool Work-app)
Lydtryksniveau	85 dB(A)
Lydeffektniveau	98 dB(A)
Anvendelse	Træ, laminerede plader, plast, ikke-jernholdige metaller (med specialklinger)

Ofte stillede spørgsmål - CSC SYS 50 EBI FESTOOL

Hvordan kalibrerer jeg skærehøjden?

Brug menupunktet Kalibrer skærehøjde på skærmen. Følg instruktionerne: sænk klingen under bordet, placer et afskåret stykke mod anslaget, foretag derefter et bredt snit ved langsomt at hæve klingen, indtil den ridser stykket. Bekræft det nye nulpunkt.

Hvordan udskifter jeg savklingen?

Sluk værktøjet og fjern batterierne. Bring klingen i udskiftningsposition via betjeningsmodulet. Løsn dækpladen, demonter klingeguiden, og løsn derefter flangeskruen (venstregevind) med unbrakonøglen. Udskift klingen under hensyntagen til rotationsretningen. Spænd skruen og genmonter delene.

Hvilke batterier skal jeg bruge til CSC SYS 50 EBI?

Brug to batterier fra serien Festool BP 18 med en kapacitet på mindst 4 Ah. Værktøjet fungerer kun, hvis begge batterier er isat og tilstrækkeligt opladet.

Hvordan udfører jeg et længdesnit?

Montér klingeguide med beskyttelseskappe og parallelanslag. Indstil skærebredden på den graduerede skala. Før emnet mod anslaget med en fremføringskraft mellem anslaget og klingen. Brug om nødvendigt et trykstykke.

Hvordan rengør jeg glideskinnerne på det udtrækkelige bord?

Hvis det udtrækkelige bord bliver svært at flytte, rengør de fire glideskinner i føringen og på bordet med en klud. Hvis problemet fortsætter, kontakt Festools kundeservice.

Hvad gør jeg, hvis skærmen ikke tænder?

Kontrollér, at begge batterier er opladet og kompatible (BP 18 ≥ 4 Ah). Hvis problemet fortsætter, kan det skyldes en defekt skærm; kontakt en autoriseret reparatør eller producenten.

Hvordan bruger jeg klingeguiden til usynlige snit?

Til not, riller eller skjulte udskæringer skal du bruge klingeguide til usynlige snit. Montér den efter at have fjernet standardklingeguiden. Brug en kammertrykker til at holde emnet. Dykkesnit er ikke tilladt.

Hvordan indstiller jeg skærevinklen?

Tryk på vinkel-tasten på betjeningsmodulet, og drej derefter drejevælgeren inden for 10 sekunder for at indstille den ønskede vinkel. For en præcis indstilling til tiendedele af en grad, hold vælgeren nede, mens du drejer.

Hvilke tilbehør er tilgængelige til denne sav?

Festool tilbyder specifikke savklinger (træ, laminat, aluminium), et parallelanslag, et snap-on vinkelanslag, et trykstykke, en støvpose og en bordforlængelse. Se Festools katalog eller hjemmeside for referencer.

Hvordan transporterer jeg værktøjet sikkert?

Bring klingen i opbevaringsposition (favorit P). Fastgør det udtrækkelige bord, fold bordforlængelsen ind, og opbevar tilbehøret i låget. Luk låget med de to clips. Transportér værktøjet i det dertil beregnede håndtag.

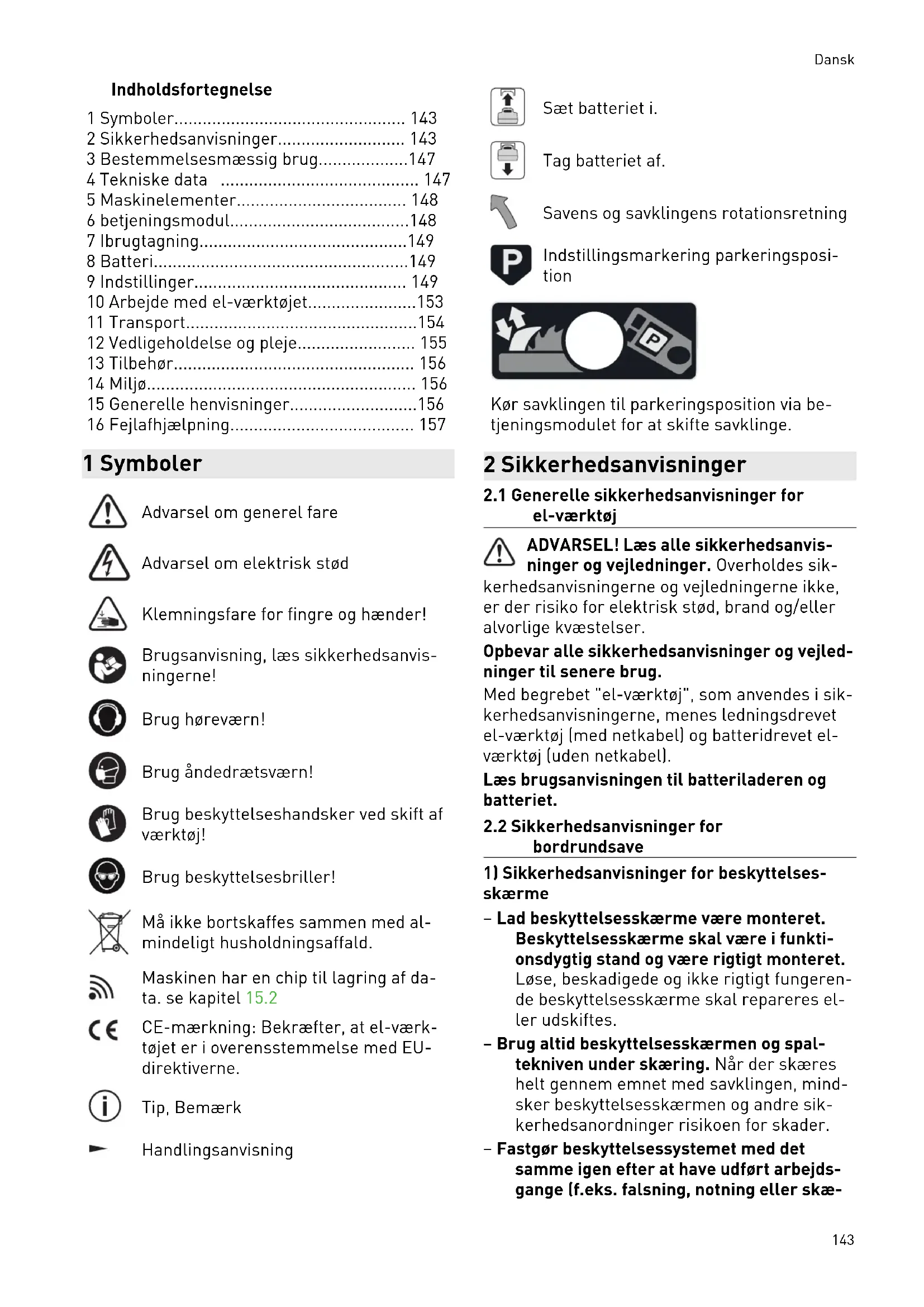

BRUGSANVISNING CSC SYS 50 EBI FESTOOL

2 Säkerhetsanvisningar

7.3 Start/avstängning

1 Symboler.... 143
2 Sikkerhedsanvisninger.... 143
3 Bestemmelsesmæssig brug....147
4 Tekniske data 147
5 Maskinelementer.... 148
6 betjeningsmodul....148
7 Ibrugtagning....149
8 Batteri....149
9 Indstillinger.... 149
10 Arbejde med el-værktøjet....153
11 Transport....154
12 Vedligeholdelse og pleje.... 155
13 Tilbehør.... 156
14 Miljø.... 156
15 Generelle henvisninger....156
16 Fejlafhjælpning.... 157

1 Symboler

Advarsel om elektrisk stød

Klemningsfare for fingre og hænder!

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug høreværn!

Brug åndedrætsværn!

Brug beskyttelseshandsker ved skift af værktøj!

Brug beskyttelsesbriller!

Må ikke bortskaffes sammen med al- mindeligt husholdningsaffald.

Maskinen har en chip til lagring af data. se kapitel 15.2

CE-mærkning: Bekræfter, at el-værktøjet er i overensstemmelse med EU-direktiverne.

Tip, Bemærk

Handlingsanvisning

Sæt batteriet i.

Tag batteriet af.

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL! Læs alle sikkerhedsanvisninger og vejledninger. Overholdes sik-

kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "el-værktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el-værktøj (uden netkabel).

Læs brugsanvisningen til batteriladeren og batteriet.

2.2 Sikkerhedsanvisninger for bordrundsave

1) Sikkerhedsanvisninger for beskyttelses- skærme

- Lad beskyttelsesskærme være monteret. Beskyttelsesskærme skal være i funktionsdygtig stand og være rigtigt monteret. Løse, beskadigede og ikke rigtigt fungerende beskyttelsesskærme skal repareres eller udskiftes.

- Brug altid beskyttelsesskærmen og spaltekniven under skæring. Når der skæres helt gennem emnet med savklingen, mindsker beskyttelsesskærmen og andre sikkerhedsanordninger risikoen for skader.

- Fastgør beskyttelsessystemet med det samme igen efter at have udført arbejdsgange (f.eks. falsning, notning eller skæ-

ring fra begge sider), hvor fjernelse af beskyttelsesskærmen og spaltekniven er nødvendig. Beskyttelsesskærmen og spaltekniven mindsker risikoen for skader.

• Kontrollér, før el-værktøjet tændes, at savklingen ikke rører ved beskyttelsesskærmen, spaltekniven eller emnet. Hvis disse komponenter kommer i kontakt med savklingen, kan der opstå en farlig situation.
• Juster spaltekniven i henhold til beskrivelsen i denne brugsanvisning. Forkert afstand, position og justering kan medføre, at spaltekniven ikke forhindrer tilbageslag.
• Spaltekniven fungerer kun, når den kan virke mod emnet. Ved snit i emner, der er for korte til, at spaltekniven kan komme i indgreb, er spaltekniven uden effekt. Under disse betingelser kan spaltekniven ikke forhindre et tilbageslag.
• Brug en savklinge, der passer til spaltekniven. For at spaltekniven fungerer rigtigt, skal savklingens diameter passe til den pågældende spaltekniv, savklingens stam-klinge være tyndere end spaltekniven og tænderne være bredere end spalteknivens tykkelse.

2) Sikkerhedsanvisninger for savning

• FARE: Hold fingrene og hænderne væk fra savklingen eller saveområdet. Et øjebliks uopmærksomhed eller udskridning kan få din hånd til at bevæge sig hen mod savklingen og medføre alvorlige kvæstelser.
• Før altid emnet mod savklingens omdrejningsretning. Føres emnet i samme retning som savklingens omdrejningsretning, kan det medføre, at emnet og din hånd bliver trukket ind i savklingen.
• Brug aldrig geringsanslaget til fremføring af emnet ved længdesnit, og brug aldrig parallelanslaget til længdeindstilling ved tværsnit med geringsanslaget. Hvis emnet føres med parallelanslaget og geringsanslaget samtidigt, er der risiko for, at savklingen sætter sig fast, og at der sker tilbageslag.
• Ved længdesnit skal fremføringskraften på emnet altid udøves mellem anslagsskinnen og savklingen. Brug en fremføringsstok, hvis afstanden mellem anslagsskinnen og savklingen er under 150 mm og en fremføringsklods, hvis afstanden er

under 50 mm. Sådanne arbejdsredskaber sørger for, at din hånd holdes i sikker afstand til savklingen.

• Brug kun den medleverede fremføringsstok fra producenten eller en, der er fremstillet i henhold til anvisningerne. Fremføringsstokken sørger for tilstrækkelig afstand mellem hånd og savklinge.
• Brug aldrig en beskadiget eller tilskåret fremføringsstok. En beskadiget fremføringsstok kan gå i stykker og medføre, at din hånd kommer ind i savklingen.
• Arbejd ikke med "fri hånd". Brug altid parallelanslaget eller geringsanslaget til at placere og føre emnet. "Fri hånd" betyder, at emnet understøttes og føres med hænderne i stedet for med parallelanslag eller geringsanslag. Frihåndssavning medfører fejljustering, fastklemning og tilbageslag.
• Grib aldrig fat i emnet omkring eller over en roterende savklinge. Hvis du griber fat i emnet, kan du komme i kontakt med den roterende savklinge.
• Understøt lange og/eller brede emner bag ved og/eller ved siden af arbejdsbordet, så de bliver liggende i vandret stilling. Lange og/eller brede emner har tendens til at vippe på kanten af arbejdsbordet; dette resulterer i tab af kontrol, fastklemning af savklingen og tilbageslag.
• Fremfør emnet jævnt. Bøj eller drej ikke emnet. Hvis savklingen sætter sig fast, skal du straks slukke for el-værktøjet, adskille det fra batteriet og afhjælpe årsagen. Når savklingen sidder fast i emnet, kan der opstå tilbageslag eller blokering af motoren.
• Fjern ikke afsavet materiale, mens saven kører. Afsavet materiale kan sætte sig fast mellem savklingen og anslagsskinnen eller i beskyttelsesskærmen og trække dine fingre ind i savklingen, når det fjernes. Sluk for saven, og vent med at fjerne materialet, til savklingen står stille.
• Ved længdesnit i emner, der er tyndere end 2 mm, skal der anvendes et ekstra parallelanslag, som har kontakt med bordoverfladen. Tynde emner kan sætte sig fast under parallelanslaget og medføre tilbage-slag.

3) Tilbageslag – årsager og tilsvarende sikkerhedsanvisninger

Et tilbageslag er en pludselig reaktion fra emnet, som skyldes, at savklingen har sat sig fast, at savklingen sidder skævt i emnet, eller at en del af emnet har sat sig fast mellem savklingen og parallelanslaget eller en anden fast genstand.

I de fleste tilfælde gribes emnet af savklingens bageste del, løftes op fra arbejdsbordet og kastes i retning af brugeren.

Et tilbageslag er følge af en forkert brug af bordrundsaven. Det kan forhindres ved hjælp af passende forsigtighedsforanstaltninger som beskrevet i det følgende.

• Stil dig aldrig i en linje med savklingen. Stå altid ved siden af savklingen, hvor også anslagsskinnen er. Ved et tilbageslag kan emnet blive slynget mod personer med høj hastighed, hvis personerne står foran eller i en linje med savklingen.
• Hold aldrig hænderne over eller bag ved savklingen for at trække i eller understøtte emnet. Du kan utilsigtet komme til at røre ved savklingen, eller et tilbageslag kan medføre, at dine fingre trækkes ind i savklingen.
• Hold eller tryk aldrig det savede emne mod den roterende savklinge. Hvis det savede emne trykkes mod savklingen, er der risiko for, at savklingen sætter sig fast, og at der sker tilbageslag.
• Juster anslagsskinnen parallelt med savklingen. En ikke justeret anslagsskinne trykker emnet mod savklingen og forårsa- ger et tilbageslag.
• Brug en featherboard ved fordækt snit (f.eks. falsning, notning eller skæring fra begge sider) for at føre emnet mod bordet og anslagsskinnen. Med en featherboard kan du bedre kontrollere emnet i tilfælde af tilbageslag.
• Vær særligt forsigtig ved savning i områder, du ikke kan se på sammenbyggede emner. Den neddykkende savklinge kan save i genstande, som kan forårsage et tilbageslag.

• Understøt store plader for at mindske risikoen for tilbageslag som følge af en fastsiddende savklinge. Store plader kan bøje ned på grund af deres egenvægt. Plader skal understøttes der, hvor de rager ud over bordoverfladen.

• Vær særligt forsigtig ved savning i emner, der er snoede, forgrenede, deformerede eller ikke har en lige kant, hvor de kan føres med et geringsanslag eller langs med en anslagsskinne. Et deformeret, forgrenet eller snoet emne er ustabilt og medfører forkert justering af snitfugen med savklingen, fastklemning og tilbageslag.

• Sav aldrig i flere emner, som er stablet oven på hinanden eller bag ved hinanden. Savklingen kan gribe fat i en eller flere dele og forårsage et tilbageslag.
• Hvis du vil starte en sav igen, hvis savklinge sidder fast i emnet, skal savklingen centreres sådan i savsnittet, at savtænderne ikke sidder fast i emnet. Hvis savklingen sidder fast, kan den løfte emnet og forårsage et tilbageslag, når saven startes igen.
• Hold savklinger rene, skarpe og tilstrækkeligt udlagt. Brug aldrig deformerede savklinger eller savklinger med revnede eller brækkede tænder. Skarpe og rigtigt udlagte savklinger mindsker risikoen for fastklemning, blokering og tilbageslag.

4) Sikkerhedsanvisninger for betjening af bordrundsave

• Sluk for bordrundsaven, og adskil den fra batteriet, før du fjerner bordindsatsen, skifter savklinge, indstiller spaltekniven eller beskyttelsesskærmen, og hvis du forlader maskinen uden opsyn. Sikkerhedsforholdsregler har til formål at undgå ulykker.
• Lad aldrig bordrundsaven køre uden opsyn. Sluk for el-værktøjet, og forlad det ikke, før det er standset helt. En kørende sav, der er uden opsyn, udgør en ukontrollerbar fare.
• Stil bordrundsaven på et sted, der er jævnt og godt belyst, og hvor du står sikkert og kan holde balancen. Opstillingsstedet skal være stort nok til håndtering af dine emner. Uorden, ubelyste arbejdsområder og ujævne, glatte gulve kan medføre ulykker.
• Fjern regelmæssigt savspåner og savsmuld under arbejdsbordet og/eller fra støvudsugningen. Savsmuld er brændbart og selvantændende.
• Fastgør bordrundsaven. En bordrundsav, der ikke er fastgjort rigtigt, kan bevæge sig eller vælte.

Dansk

• Fjern værktøj, trærester osv. fra bordrundsaven, før du tænder for den. Manglende koncentration og eventuelle fastklemninger kan være farlig.
• Anvend altid savklinger i den rigtige størrelse og med passende huldiameter (f.eks. stjerneformet eller rund). Savklinger, der ikke passer til savens monteringsdele, løber skævt og medfører tab af kontrol.
• Anvend aldrig beskadiget eller forkert monteringsmateriale til savklingen, f.eks. flanger, underlagsskiver, skruer eller møtrikker. Dette monteringsmateriale er konstrueret specielt til din sav, for en sikker drift og optimal ydelse.
• Stil dig aldrig på bordrundsaven, og brug ikke bordrundsaven som taburet. Der kan ske alvorlige skader, hvis el-værktøjet vælter, eller hvis du kommer i kontakt med savklingen ved en fejltagelse.
• Kontrollér, at savklingen er monteret i den rigtige omdrejningsretning. Anvend ikke slibepapir eller stålbørster med bordrundsaven. Forkert montering af savklingen eller brug af ikke anbefalet tilbehør kan medføre alvorlige skader.

2.3 Sikkerhedsanvisninger for den formonterede savklinge

Anvendelse

• Det maksimale omdrejningstal, der er angivet på savklingen, må ikke overskrides og skal overholdes.
• Den formonterede savklinge er udelukken-de beregnet til brug i rundsave.
• Udvis særlig forsigtighed ved ud- og indpakning af værktøjet samt ved håndtering (f.eks. montering i maskinen). Fare for kvæstelser på grund af meget skarpe skær!
• Handsker giver et bedre greb om værktøjet og reducerer yderligere risikoen for kvæstelser.
• Rundsavklinger, hvis blad er revnet, skal udskiftes. Reparation er ikke tilladt.
• Rundsavklinger med påloddede savtænder, hvis tandtykkelse er mindre end 1 mm, må ikke længere anvendes.
• ADVARSEL! Værktøj med synlige revner, sløve eller beskadigede skær må ikke benyttes.

Montering og fastgørelse

• Værktøj skal være opspændt sådan, at de ikke løsner sig under brug.
• Ved montering af værktøjer skal man sørge for, at de opspændes på navet eller opspændingsfladen, og at skærene ikke kommer i berøring med andre komponenter.
• Forlængelse af nøglen eller fastspænding ved hjælp af hammerslag er ikke tilladt.
• Opspændingsfladerne skal renses for snavs, fedt, olie og vand.
• Spændeskruer skal spændes i henhold til producentens anvisninger.
• Ved indstilling af rundsavklingernes huldiameter til maskinens spindeldiameter må der kun anvendes fast monterede ringe, f.eks. indpressede eller vedhæftede ringe. Det er ikke tilladt at bruge løse ringe.

Vedligeholdelse og pleje

• Reparation og slibning må kun udføres af Festool serviceværksteder eller fagfolk.
• Værktøjets konstruktion må ikke ændres.
• Fjern regelmæssigt harpiks fra værktøjet, og rengør værktøjet (rengøringsmiddel med pH-værdi mellem 4,5 og 8).
• Sløve skær kan efterslibes på spånfladen ned til en minimal tykkelse på 1 mm.
• Transportér kun værktøjet i egnet emballage - fare for kvæstelser!

2.4 Yderligere sikkerhedsanvisninger

Brug egnede personlige værnemidler: Høreværn, beskyttelsesbriller og støvmaske ved støvende arbejde.

• Under arbejdet kan der dannes skadeligt/giftigt støv (f.eks. blyholdig maling, visse træsorter eller metal). Berøring eller indånding af dette støv kan være til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gældende nationale sikkerhedsforskrifter.
• Brug et egnet åndedrætsværn for at skåne dit helbred. Sørg for tilstrækkelig ventilation i lukkede rum, og tilslut en støvsuger.

- Kontrollér, om husets dele har synlige tegn på beskadigelser som revner eller hvidbrud. Få beskadigede dele repareret, inden el-værktøjet tages i brug.

- Brug ikke strømforsyninger eller batterier fra andre leverandører til at drive akku-el-værktøjet. Brug ikke ladere fra an-

dre leverandører til at oplade batterierne.

Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

2.5 Aluminiumbearbejdning

Af hensyn til sikkerheden skal følgende sikkerhedsforanstaltninger overholdes ved bearbejdning af aluminium:

• Brug beskyttelsesbriller!
• Tilslut el-værktøjet til en egnet støvsuger med antistatisk støvsugerslange.
• Rengør regelmæssigt el-værktøjet for støvaflejringer i motorhuset.
• Brug en aluminiumsavklinge.
• Ved savning af plader skal der smøres med petroleum, tynde profiler (indtil 3 mm) kan saves uden smøring.

På trods af overholdelse af alle relevante byggeforskrifter kan der opstå faresituationer, när el-værktøjet betjenes, f.eks. som følge af:

• berøring af roterende dele: savklinge, spændeflange, flangeskrue
• berøring af spændingsførende dele, när huset er åbnet
• vækslyngede materialedele
• vækslyngede værktøjsdele ved defekt værktøj
• støjemission
• støvemission

2.7 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk:

Lydtrykniveau L

$$ _ {\mathrm{PA}} = 8 5 \mathrm{dB(A)} $$

Lydeffekt L

$$ _ {W A} = 9 8 \mathrm{dB(A)} $$

Usikkerhed K = 3 dB

FORSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

▶ Brug høreværn.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes.

Der skal tages højde for den faktiske belastning i hele driftscyklussen.
- Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmæssig brug

CSC SYS 50 er som transportabel formatrundsav (bordrundsav med integreret rullebord) beregnet til savning af træ, laminerede træplader og kunststof.

Med Festools specialsavklinger kan maskinerne også anvendes til savning i uhærdet jernholdigt metal og legeringer.

Den anbefales ikke til savning af mineralske pladematerialer som f.eks. gipskarton. Det abrasive støv vil medføre for kraftig slitage på de elektriske drev.

Der må ikke bearbejdes asbestholdige materialer.

Brug ikke skære- og slibeskiver.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

3.1 Savklinger

Der må kun anvendes savklinger med følgende specifikationer:

• Savklinger iht. EN 847-1
• Savklingediameter 168 mm
• Snitbredde 1,8 mm
• Boring 20 mm
• Stamklingetykkelse 1,2 mm
• Egnet til omdrejningstal op til 9500 o/min
  Festool savklinger opfylder kravene i EN 847-1.

Sav kun materialer, som savklingen er beregnet til.

Der må ikke anvendes savklinger af højlegeret hurtigstål (HSS-stål).

4 Tekniske data

* På grund af produktionstolerancer ved savklinge og el-værktøj kan højere snit også være mulige.

akku formatrund-sav	CSC SYS 50
Motorspænding 36 V	---
Omdrejningstal(ubelastet) 6800 min	-1
Egnede batterier	Festool serieBP 18 ≥ 4 Ah
Boring ∅	20 mm
hældningsvinkel -10° - 47°
Skæredybde ved 0°	0 - 48 mm*
Skæredybde ved 45°	0 - 34 mm*
Skæredybde ved 47°	0 - 33 mm*
Skæredybde ved -2°	0 - 48 mm*
Skæredybde ved -10°	21 - 32 mm*
Afkortersnitbredde ved 90°	450 mm
Afkortersnitbredde ved 45°	340 mm
Afkortersnitbredde ved 70°	140 mm
parallelsnitbredde 280 mm
geringsvinkel 0 - 70°
Transportmål 512 x 396 x 296 mm
bordhøjde 228 mm
Frekvens 2402 Mhz - 2480 Mhz
Ækvivalent isotrop strålingseffekt (EIRP)	<10 dBm
Total vægt uden bat-terier	20,2 kg

5 Maskinelementer

De billeder, der henvises til, findes i starten og slutningen af brugsanvisningen.

[1-1] grebsflade
[1-2] køleluftåbning
[1-3] hovedafbryder
[1-4] status-LED
[1-5] Fiksering af klemgreb vinkelanslag
[1-6] Rullebord
[1-7] Not til vinkelanslag

[1-8] Not til Festool FS-tvinge
[1-9] bordindsats
[1-10] unbrakonøgle
[1-11] spaltekniv skjult snit
[1-12] spaltekniv med beskyttelsesskærm
[1-13] Fremføringsstok i fremføringsstokgarage
[1-14] Parallelanslag
[1-15] Skala snitbredde længdesnit
[1-16] sidebord
[1-17] fastgørelse sidebord
[1-18] betjeningsmodul
[1-19] støvpose
[1-20] vinkelanslag
[1-21] låsearm rullebord
[1-22] lukkeklemme
[1-23] systainerhætte
[1-24] bæregreb

6 betjeningsmodul

6.1 Betjeningsmodules elementer

[2-1] vinkeltast
[2-2] højdetast
[2-3] display
[2-4] drejehjul
[2-5] start-kontakt
[2-6] stop-kontakt

6.2 Displayelementer

Afhængigt af konteksten viser displayet [2-3] forskellige elementer.

[2-7] position side X af Y (ved assistenter)
[2-8] henvisningsgrafik dialog
[2-9] infotekst dialog
[2-10] fokuslinje valgmulighed
[2-11] favorit parkeringsposition
[2-12] skærevinkel (hovedskærmbillede)
[2-13] skæredybde (hovedskærmbillede)
[2-14] kapacitetsindikator batterier

[2-15] status Bluetooth®-forbindelse (ved aktiv Bluetooth®-funktion)

[2-16] favoritkonfiguration (hovedskærm-billede)

7 Ibrugtagning

7.1 Opstilling af el-værktøjet

ADVARSEL

Fare for ulykke

El-værktøjet vipper på ujævnt underlag.

- Sørg for, at el-værktøjet står sikkert. Underlagsfladen skal være plan, i god tilstand og fri for løse genstande (f.eks. spåner og skærerester), der ligger rundt omkring.

• Stil el-værktøjet i en vandret plan position med gummifødderne på et fast og plant underlag.
• Frigør lukkeklemmen [1-22] på begge sider af el-værktøjet.
  ▶ Løft systainerhætten [1-23] af opad.

7.2 Første ibrugtagning

Efter at el-værktøjet er tændt første gang, starter følgende proces på displayet

1. Indstilling af sprog og enhed.
2. Assistenten "Første trin" forklarer den grundliggende betjening af el-værktøjet.
3. Der køres en indledende referencekørsel.
4. Kalibrer skæredybden til nul (se kapitel 9.5).
5. Hovedskærmbilledet (skærevinkel / skæredybde) vises.

Hvis referencekørslen afbrydes, vil den blive forlangt igen, næste gang el-værktøjet tændes.

7.3 Start/stop

Tænding af el-værktøjet

▶ Isæt batterier (se kapitel 8).
▶ Tryk på hovedafbryderen [1-3] .

LED'en [1-4] lyser. Hvis en referencekørsel er påkrævet, vises dette i displayet.

▶ Udførelse af referencekørsel: Tryk på dreje-hjulet [2-4], og hold det trykket ind.

For permanent at opnå præcise arbejdsresultater anbefaler vi, at der udføres en referencekørsel efter en transport af elværktøjet.

Tilkobling af savklinge

▶ Foretag de ønskede indstillinger på betjeningsmodulet (se kapitel 9.1).

▶ Læg emnet på, og fastgør det om nødven-digt i noten [1-8] på rullebordet med en Festool FS-tvinge.
▶ Hold hænderne væk fra saveområdet.
▶ Tryk på start-kontakten [2-5]

Savklingen starter.

Frakobling af savklingen

i Gør følgende, hvis savklingen alligevel fortsætter med at rotere: Sluk el-værktø-jet på hovedafbryderen [1-3], eller træk batteriet af. Kontakt Festool SERVICE.

Slukning af el-værktøjet

▶ Vent, indtil savklingen er standset.
▶ Sluk el-værktøjet på hovedafbryderen [1-3] .

i Efter 4 timer uden betjening slukkes elværktøjet helt (tiden kan ændres via Festool Work appen.)

8 Batteri

Kontrollér, at batteriinterfacet er rent, inden batteriet sættes i. En tilsmudsning af batteriinterfacet kan hindre korrekt kontakt og føre til skader på kontakterne.

En påvirket kontakt kan resultere i overophedning og beskadigelse af maskinen.

[3A]

Tag batteriet af.

[3B]

Sæt batteriet i, til det går i ind-greb.

i Drift af el-værktøjet er kun mulig, når begge batterier er sat i og har tilstrækkelig la-dekapacitet. Egnede batterier, se kapitel 4.

8.1 Kapacitetsindikator

Batteriernes ladetilstand vises på displayet og i Festool Work appen. Batteriernes nummerering [3B-1] befinder sig ved siden af batterigrænsefladerne.

i Yderligere information om batterilader og batteri med kapacitetsindikator findes i brugsanvisningerne til batteriladeren og batteriet.

9 Indstillinger

Supplerende information, se www.festool.com/QuickGuide-CSCSYS

9.1 Indstillinger på betjeningsmodulet

Sørg for, at området omkring savklingen er fri, när du foretager indstillinger på savklingen.

Følgende indstillinger kan foretages via betjeningsmodulet:

• Sprog
• Enhed
• Omdrejningstal
• Skæredybde (savklingehøjde)
• Kalibrering af skæredybde
• Skærevinkel (savklingevinkel)
• Kalibrering af skærevinkel
• Valg og konfigurering af favoritter
• Referencekørsel
• Nulstilling til fabriksindstillinger

Til følgende indstillinger er der en assistent til rådighed i menuen:

• referencekørsel
• første trin
• kalibrering af skæredybde
• kalibrering af skærevinkel
• skift af savklinge

Navigation

Navigation ved hjælp af en menu, en assistent eller forskellige valgmuligheder

▶ Drej drejehjulet [2-4] mod højre eller venstre.

Åbning af hovedmenu

Start af en assistent eller bekræftelse af et valg

▶ Tryk på drejehjulet.

9.2 Festool Work app\*

Ved hjælp af Festool Work appen kan el-værktøjet konfigureres. For dette skal mindst en af de to isatte batterier være et Bluetooth®-batteri.

① Oprettelse af forbindelse til batteriet via Bluetooth®, se brugsanvisningen til batteriet.

i I Festool Work appen finder du flere oplysninger om betjeningen af el-værktøjet.

* Ikke tilgængelig i alle lande.

9.3 Indstilling af omdrejningstal

Omdrejningstallet kan indstilles på betjenings- modulet i 6 trin svarende til de krav, arbejds- emnet stiller.

9.4 Indstilling af skæredybde

Indstil skæredybden på betjeningsmodulet.

▶ Aktivér højdetasten [2-2].

- Indstil den ønskede skæredybde på dreje-hjulet [2-4] inden for 10 sekunder.

i Indstillingstilstanden kan afsluttes inden 10 sekunders forløb således: Aktivér højdetasten.

i Indstilling af skæredybden i tiendedelstrin: Hold drejehjulet trykket ind, mens det drejes rundt.

9.5 Kalibrering af skæredybde

Ved den første ibrugtagning og efter en ændring af savklingediameteren skal skæredybden kalibreres. En ændring af savklingediameteren kan opstå ved efterslibning eller udskiftning af savklingen.

Kalibreringen startes via menupunktet "Kali- brering af skæredybde" på displayet. Følg an- visningerne på displayet.

• Tryk på drejehjulet for at sænke savklingen ned under bordet.
  ▶ Læg et kort stykke affaldstræ på rullebor-det imod vinkelanslaget (som ved et afkor- tersnit).
  ▶ Tryk drejehjulet nedad for at aktivere trinet.
  ▶ Tænd savklingen på start-kontakten [2-5].
  ▶ Lav et afkortersnit. Drej samtidig drejehju- let langsomt for at bevæge savklingen lang- somt og trinvis opad.

Når savklingen skraber imod affaldstræet, er nulpunktet nået, og savklingen kan slukkes.

- Tryk på drejehjulet for at gemme denne indstilling som ny nulposition.

9.6 Indstilling af skærevinkel

FORSIGTIG

Fare for klemning

Ved indstilling af skærevinklen bevæger ud- sugningskanalen sig med.

- Anbring ikke hænder eller genstande mellem udsugningskanal og rullebord.

Indstil skærevinklen på betjeningsmodulet.

▶ Aktivér vinkeltasten [2-1] .
- Indstil den ønskede vinkel på drejehjulet [2-4] inden for 10 sekunder.

i Indstillingstilstanden kan afsluttes inden 10 sekunders forløb således: Aktivér vinkeltasten.

i Indstilling af skærevinklen i tiendedelstrin: Hold drejehjulet trykket ind, mens det drejes rundt.

9.7 kalibrering af skærevinkel

Hvis saven ikke længere saver den indtastede skærevinkel korrekt:

- Kalibrer skærevinklen via assistenten på betjeningsmodulet.

9.8 favoritter

Fire hyppigt anvendte kombinationer af skæredybde og skærevinkel kan gemmes som favorit. Som femte favorit "P" er parkeringspositionen gemt. Denne kan ikke ændres. Den vises kun, hvis systainerhætten ikke vil kunne sættes på i den aktuelle position.

Valg af favorit

▶ Vælg et favoritpar [2-11] i hovedskærmbilledet med drejehjulet.
- Tryk på drejehjulet, og hold det trykket ind, indtil der er kørt helt til savklingepositionen.

Lagring af favorit

• Indstil den ønskede kombination af skæredybde og skærevinkel.
  ▶ Tryk på vinkeltast og højdetast samtidigt.
  ▶ Vælg den ønskede favoritposition [2-11].
  ▶ Bekræft valget ved at trykke på drejehjulet.

9.9 Spaltekniv

ADVARSEL

Risiko for personskader

Før alt arbejde på el-værktøjet skal der slukkes på hovedafbryderen, og batteriet skal tages ud af el-værktøjet.

ADVARSEL

Risiko for personskader

▶ Arbejd aldrig uden spaltekniv.

spaltekniv med beskyttelsesskærm [1-12]

Brug så vidt muligt altid spaltekniven med beskyttelsesskærm.

▶ ① Kør savklingen til parkeringsposition via betjeningsmodulet (vælg favorit "P").
▶ Tryk unbrakonøglen [1-10] ind i åbningen ved typeskiltet, hold den trykket ind, og 3 træk spaltekniven af opad.
▶ Søt unbrakonøglen tilbage i holderen [1-10] til formålet.

Afmontering af spaltekniv, mulighed 2 [4B]

▶ Afmonter dækpladen (se kapitel 9.16).
▶ ① Tryk på spalteknivslåsen, hold den trykket ind, og træk spaltekniven af opad.
▶ Monter dækpladen igen.

Montering af spaltekniv [4C]

- Tryk spaltekniven i ovenfra, til den går i indgreb. ADVARSEL! Risiko for kvæstelser! Tjek, at spaltekniven er gået rigtigt i indgreb.

9.10 Udsugning

ADVARSEL

▶ Arbejd aldrig uden udsugning.
▶ Overhold nationale bestemmelser.
▶ Ved savning af kræftfremkaldende stoffer skal der altid anvendes en egnet støvsuger iht. de nationale bestemmelser. Anvend ikke støvposen.

Egen udsugning

• Monter tilslutningsstykket [5-1] til støvposen [5-3] ved at dreje udsugningsstudsen [5-2] mod højre.
  ▶ Tømning sker ved at tage tilslutningsstykket til støvposen af ved at dreje udsugningsstudsen til venstre.

Tilstopninger i beskyttelseskappen kan føre til begrænsning af sikkerhedsfunktioner. For at undgå tilstopninger er det derfor bedre at arbejde med en støvsuger med fuld sugekapacitet.

Ved savning (f.eks. i MDF) kan statisk opladning forekomme. Arbejd derfor med en støvsuger og en antistatisk støvsugerslange.

Festool støvsuger

På udsugningsstudsen [5-2] kan der tilsluttes en Festool støvsuger med en slangediameter på 27 mm mm.

Tilslutningsstykket på en støvsugerslange anbringes i tilslutningsstykket [5-2].

FORSIGTIG! Anvendes der ikke en antistatisk støvsugerslange, kan der opstå statisk elektricitet. Brugeren kan få et elektrisk stød, og elværktøjets elektronik kan blive beskadiget.

9.11 sidebord [6]

Til udvidelse af arbejdsfladen ved længdesnit fra ca. 95 mm.

1 2 Klap sidebordet op.
▶ Klapsidebordet ind.

9.12 Parallelanslag

Montering af parallelanslaget

▶ Billede [7]

Indstilling af snitbredde længdesnit

▶ Billede [8]

Indstilling af anslagsskinne [9-1]

▶ Billede [9A]

For vinkelsnit eller ved meget lave emner skal anslagsskinnen [9-1] drejes [9B]. Den lave side vender så imod savklingen.

9.13 Indstilling af rullebord

Rullebordet kan fikseres i to positioner.

Arbejdsposition

▶ Bageste position A, billede [10]

Savklingeskifteposition

▶ Forreste position B, billede [10]

FORSIGTIG! Risiko for personskader. Fiksér altid rullebordet, när det ikke bruges til at skubbe med.

9.14 vinkelanslag

Risiko for ulykke som følge af indsatsværktøj

• Anslagskinnen [13-1] må ikke nå ind i skæreområderne.
• Samtlige skruer og drejeknopper på vin-kelanslaget skal være fast tilspændt under savning.

Montering / positionering af vinkelanslag

▶ Billede [11]

Vinkelindstilling

▶ Billede [12]

Vinkelanslaget går i indgreb i 13 anvendelige vinkelindstillinger.

Indstilling af anslagsskinnens position sideværts

▶ Billede [13]

9.15 Valg af savklinge

Festool savklinger er markeret med en farvet ring. Ringens farve står for det materiale, som savklingen er beregnet til.

Overhold de påkrævede savklingedata (se kapitel 3.1).

Farve Materiale Symbol

Gul Træ

9.16 skift af savklinge

ADVARSEL

Risiko for personskader

Før alt arbejde på el-værktøjet skal der slukkes på hovedafbryderen, og batteriet skal tages ud af el-værktøjet.

FORSIGTIG

Risiko for personskader på grund af varmt og skarpt indsatsværktøj

• Brug ikke sløve eller defekte indsatsværktøjer.
• Brug beskyttelseshandsker ved håndtering med indsatsværktøj.

savklingeskifteposition

- Kør savklingen til savklingeskifteposition via betjeningsmodulet [14-9].

Afmontering af dækplade

▶ Stil rullebordet [14-12] i forreste position. Lås det fast der med låsearmen [14-7].
▶ Løsn skruen [14-11] i dækpladen med den medfølgende unbrakonøgle [14-2].
▶ Tag dækpladen [14-8] af.

Afmontering af savklinge

• Afmontering af spaltekniven [14-10] (se kapitel 9.9)
• Tryk spindelstoptasten [14-1] nedad, og åbn skruen [14-3] med unbrakonøglen (venstregevind).
  Tag skrue og flange [14-4] af, og tag savklingen af opad.

Montering af savklinge

• ADVARSEL! Kontrollér, om skruer og flange er snavsede – anvend kun rene og intakte dele!
  ▶ Isæt ny savklinge og udvendig flange. ADVARSEL! Savklingens [14-5] og savens [14-6] rotationsretning skal passe sammen! I modsat fald kan det medføre alvorlige personskader.

Når savklingen er sat i, skal teksten på den være usynlig.

▶ Spænd skruen fast (venstregevind).
▶ Sæt dækpladen [14-8] i, og skru den fast.
▶ Sæt spaltekniven i.
- Sæt unbrakonøglen i holderen [1-10] til formålet.

10 Arbejde med el-værktøjet

10.1 Sikkert arbejde

Under arbejdet skal alle ovennævnte sikkerhedsanvisninger samt følgende regler

overholdes:

Før start

• Kontrollér, at savklinge-beskyttelsesskærmen er intakt og ikke berører savklingen ved nogen skærevinkel eller skæredybde. Klapperne på savklinge-beskyttelsesskærmen skal være frit bevægelige.
• Bordpladen, dækpladen og bordindsatsen må ikke være beskadiget (f.eks. indsnit ved savspalten). Udskift omgående beskadige-de dele.
• Arbejd aldrig uden isat dækplade, serviceklap eller bordindsats.
• Kontrollér, at savklingen sidder ordentligt fast.
• FORSIGTIG! Risiko for overophedning!
  Tjek inden brug, at batteriet er gået sikkert i indgreb.
• Læg emnet på, så det ligger plant uden at spænde.

Under arbejdet

• Fare for at vælte! El-værktøjet kan vælte, hvis der bearbejdes meget store eller for tunge emner.
• Brug ikke beskyttelseshandsker ved savning. Beskyttelseshandsker kan blive grebet af savklingen, hvorved hånden trækkes ind i savklingen.
• Korrekt arbejdsposition: På rullebordssiden ved siden af savklingens flugtlinje.
• Fare for personskade som følge af udslyn-gede dele. Omkringstående personer kan kvæstes. Hold afstand.

• Undgå ved at vælge en tilpasset fremføringshastighed, at savklingens skær overophedes, og at kunststoffet smelter ved skæring af kunststoffer. Jo hårdere materiale, der saves i, desto lavere bør fremføringshastigheden være.

• Man må aldrig ændre på el-værktøjets position, mens savklingen kører.

• Når fremføringsstokken [1-12] ikke er i brug, kan den opbevares i dens gara- ge (Billede 1).

med låst rullebord og længdeanslag.

10.3 afkortersnit

Udfør afkorter- og vinkelsnit på venstre side af el-værktøjet. Brug altid vinkelanslaget (se kapitel 9.14).

10.4 vinkelsnit

• Til vinkelsnit skal du benytte spaltekniven med beskyttelsesskærm (se kapitel 9.9).
  ▶ Afmonter parallelanslaget.
• Positionér vinkelanslaget i rullebordet (se kapitel 9.14).
• Frigør rullebordets fiksering (se kapitel 9.13).
  ▶ Før emnet med vinkelanslaget.

10.5 Længdesnit

• Monter spaltekniven med beskyttelsesskærm (se kapitel 9.9).
  ▶ Afmonter vinkelanslaget (se kapitel 9.14).
  ▶ Monter parallelanslaget (se kapitel 9.12).
  ▶ Udfør længdesnittet.

10.6 Geringslængdesnit

• Anvend spaltekniv med beskyttelsesskærm (se kapitel 9.9).
  ▶ Afmonter vinkelanslaget (se kapitel 9.14).
  ▶ Monter parallelanslaget (se kapitel 9.12).
  ▶ Gør således, hvis savklingen ikke hældes i retning af parallelanslaget [9B]:

Drej anslagsskinnen [9-1] , så den lave side vender mod savklingen, for at der opstår mere plads til fremføringsstokken, og savklingen ikke kommer i kontakt med anslagsskinnen.

Hvis der alligevel ikke er tilstrækkelig plads til fremføringsstokken mellem beskyttelsesskærmen og anslagsskinnen, kan man benytte en fremføringsklods*.

For at forhindre emnet i sætte sig fast og slå tilbage skal anslagsskinnen indstilles, så dens bageste ende ligger på højde med en 45°-linje i forhold til savklingens midte.

Dansk

• Indstilling af savklingens hældningsvinkel på betjeningsmodulet (se kapitel 9.6).
  ▶ Før emnet med parallelanslaget.

* Medleveres ikke.

10.7 Skjulte snit

ADVARSEL

Risiko for ulykke som følge af tilbageslag

- Installer ubetinget spaltekniven med beskyttelsesskærm igen umiddelbart i forlængelse af arbejde, der kræver, at spaltekniven med beskyttelsesskærm fjernes.

Komplicerede metoder med skjulte snit såsom dyksavning og udskæring af keler er ikke tilladte.

i Brug en featherboard* ved skjulte snit, så emnet trykkes fast mod bordet under skæring.

* Medleveres ikke.

Brug spaltekniven skjult snit til skjulte snit (se kapitel 9.9).

noter

• Indstil notdybden (=skæredybden) på betjeningsmodulet (se kapitel 9.4).
• Indstil parallelanslaget (se kapitel 9.12).
  ▶ Monter spaltekniven skjult snit (se kapitel 9.9).
  ▶ Før emnet med parallelanslaget.
  ▶ Gentag proceduren indtil den ønskede notbredde.

falsning

i Sav det første snit i den smalle side af emnet.

• Indstil skæredybden for det første snit på betjeningsmodulet (se kapitel 9.4).
• Indstil parallelanslaget (se kapitel 9.12).

Det første snit i den smalle side af emnet kan udføres.

▶ Vend emnet.
- Indstil skæredybden for det andet snit.
▶ Indstil parallelanslaget.

i Vælg afstanden til parallelanslaget, så den allerede savede not ikke ligger på anslagets side.

Den andet snit i den smalle side af emnet kan udføres.

10.8 Fjernelse af blokeringer [15]

ADVARSEL

Risiko for personskader

Før alt arbejde på el-værktøjet skal der slukkes på hovedafbryderen, og batteriet skal tages ud af el-værktøjet.
▶ Afmonter dækpladen (se kapitel 9.16).
- Frigør savklingeklappen [15-1], og swing den ned.
▶ FORSIGTIG! Brug beskyttelseshandsker. Fjern rester af arbejdsemner, og støvsug området omkring savklingen.
- Luk savklingeklappen, og monter dækpladen.
▶ Sæt unbrakonøglen i holderen [1-10] til formålet.

11 Transport

FORSIGTIG

Risiko for personskader! El-værktøjet kan glide ud af hånden, mens det bæres.

• Hold altid el-værktøjet med begge hænder på grebsfladerne [1-1] til formålet i begge sider.
  Når el-værktøjet bæres i bæregrebet [1-24] skal du sørge for, at låget er sikret med begge lukkeklemmer.

FORSIGTIG

Risiko for personskader Rullebordet kan køre ud. Sidebordet kan klappe ud.

▶ Transport af el-værktøjet skal altid ske i den dertil beregnede transportstilling.

11.1 Sikring af el-værktøjet (transportstilling)

• Kør savklingen til parkeringsposition via betjeningsmodulet (vælg favorit "P").

• Sluk el-værktøjet på hovedafbryderen (se kapitel 7.3).
  ▶ Fiksér rullebordet (se kapitel 9.13 ).
  ▶ Klap sidebordet ind (se kapitel 9.11).
  ▶ Skyd anslagsskinnerne sammen, indtil begge indstillingsmarkeringer for parkeringsposition (se kapitel 1) peger mod hinanden.
  ▶ Bring parallelanslaget på el-værktøjet i parkeringsposition [16B].

• Placer spaltekniven med beskyttelses- skærm og resterende tilbehør i låget [16A]. Vinkelanslaget kan også anbringes på el- værktøjet i parkeringsposition [16B].

• Luk låget, og fastgør det med de to lukke-klemmer.

El-værktøjet er i transportstilling.

12 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Tag altid batteriet ud af el-værktøjet før vedligeholdelses- og servicearbejde.
▶ Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation må kun udføres af producenten eller serviceværksteder. Nærmeste adresse findes på: www.festool.dk/service

Brug kun originale Festool-reserve- dele! Artikelnr. findes på: www.festool.dk/service

▶ Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvisningen.
- Hold altid køleluftåbningerne i huset frie og rene for at sikre luftcirkulationen.
Fjern støvaflejringer, splinter og spåner ved udsugning (se kapitel 10.8).

12.1 Justering af sidebordets højde

▶ Billede [17]

12.2 Justering af rullebordets højde [18]

Hvis rullebordets højde ikke længere stemmer overens med bordpladens højde:

▶ Stil rullebordet i forreste position.
▶ Fjern dækkappen [18-1], og løsn skruen nedenunder.
▶ Stil rullebordet i bageste position.
▶ Fjern dækkappen [18-2], og løsn skruen.
- Indstil rullebordets højde med indstillingsskruerne [18-3] og [18-4]. Drejning mod højre = sænke Drejning mod venstre = hæve

▶ Spænd skruerne [18-1] og [18-2] fast (3,5 Nm), og sæt dækkapperne på.

12.3 Justering af rullebord maksimal vandring [19]

Hvis rullebordet ikke længere kan forskydes over det maksimale bevægelsesområde:

- Bevæg rullebordet manuelt (med kraft) frem og tilbage til de respektive endestop, indtil rullebordets kant ligger på stop-markeringerne [19-1].

12.4 Rengøring af rullebordets løbebaner [20]

Hvis rullebordet er vanskeligt bevægeligt, kan dette skyldes snavs i rullebordets løbebaner eller i kuglelejerne.

▶ Rengør fire løbebaner i rullebordets føring [20-1] og fire løbebaner på rullebordet [20-2] med en klud.

Hvis rullebordet fortsat kører trægt, kan du kontakte producenten eller et autoriseret serviceværksted.

12.5 Justering af vinkelanslag

Justering af retvinklethed:

▶ Billede [21]

12.6 Rengøring af endeanslag [22]

Hvis referencekørslen mislykkes: Rengør højde- og vinkelindstillingens endeanslag.

▶ Kør savklingen til den højeste position.
▶ Indstil skærevinklen til 0°.
- Sluk el-værktøjet på hovedafbryderen, og tag batterierne af.
▶ Klap sidebordet op.

▶ ① ② Tag serviceklappen [22-1] af.

▶ Røngør endeanslag højde forned- en [22-3] og vinkel [22-4] med en børste.

▶ Sæt serviceklappen i, og spænd den fast med skruen [22-2].

▶ Sæt batterier i, og tænd el-værktøjet på hovedafbryderen.

- Sluk el-værktøjet på hovedafbryderen, og tag batterierne af.

▶ Tag serviceklappen [22-1] af.

5 Rengør endeanslag højde foroven [22-5] med en børste.

▶ Sæt serviceklappen i, og spænd den fast med skruen [22-2].

▶ Afmonter dækpladen (se kapitel 9.16).

▶ Røngør endeanslag vinkel [22-6]+[22-7] med en børste.

▶ Monter dækpladen.

Er der problemer med denne proces, kan du kontakte et autoriseret serviceværksted eller producenten.

12.7 Justering af parallelanslaget i forhold til savklingen [23]

Ved flosning på emnets overflade til venstre for savklingen (på vinkelanslagets side)

▶ Skru skruen [23-1] ind.

Parallelanslaget bevæger sig i retningen A.

Ved flosning til højre for savklingen (på parallelanslagets side)

▶ Skru skruen [23-1] ud.

Parallelanslaget bevæger sig i retningen B.

En omdrejning af skruen [23-1] svarer til en bevægelse i retning A eller B på ca. 3,1 mm

Om nødvendigt må parallelanslagets klemmekraft indstilles på ny (se kapitel 12.8).

▶ Skruen [23-1] skrues ind: Klemmekraften skal reduceres.
- Skruen [23-1] skrues ud: Klemmekraften skal øges.

12.8 Justering af klemmekraft parallelanslag [24]

• Stil rullebordet i forreste position, og lås det.
  ▶ Fjern dækkappen [25-1].

▶ Tryk på de to punkter for at frigøre den.
▷ Træk dækkappen af.

▶ ③ Fjern dækkappen [25-2], og løsn skruen derunder en anelse.

▶ Stil rullebordet i bageste position.

▶ Fjørn dækkappen [25-3], og løsn skruen derunder en anelse.

▶ Jøter friskæringen med skruen [25-4]. BEMÆRK : Stil [25-5] IKKE på skruen. I modsat fald vil rullebordet køre trægt.

▶ 6 Spænd skruerne + fast.

▶ Sæt alle dækkapper på igen.

13 Tilbehør

Bestillingsnumrene for tilbehør og værktøj finder du i Festool-kataloget eller på internettet på www.festool.dk.

14 Miljø

Maskinen må ikke bortskaffes med al- mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Man skal inden bortskaffelsen udtage afladede brugte batterier og akkumulatorer, der ikke er integreret i det kasserede apparat, hvis det indeholder sådanne. Det gælder også pærer, der kan tages ud, uden at de ødelægges derved. Gamle batterier vil på denne måde blive gen-vundet korrekt.

Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Information om korrekt bortskaffelse på genbrugsstationer findes på www.festool.dk/recycling.

Informationer om REACH: www.festool.dk/reach

15 Generelle henvisninger

15.1 Bluetooth®

Ordmærket Bluetooth® og logoerne er registrerede varemærker tilhørende Bluetooth SIG, Inc. og anvendes af TTS Tooltechnic Systems AG & Co. KG og Festool under licens.

15.2 Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger.

Dataene kan udlæses kontaktløst med specielle apparater og anvendes udelukkende af Festool med henblik på fejldiagnose, reparationer og håndtering af garantikrav samt til kvalitetsforbedring og videreudvikling af el-værktøjet. Dataene anvendes ikke til andre formål uden kundens udtrykkelige tilladelse.

16 Fejlafhjælpning

Problem Mulige årsager Afhjælpning
Displayet starter ikke. Et eller begge batterier er af-ladet.	Oplad batterierne.
	Forkert batteri anvendt. Anvend egnede batterier (se kapitel 4).
Displayet viser intet. Displayet er defekt. Kontakt et autoriseret serviceværksted eller producenten.
Display viser advarsel. Advarsel f.eks. om overop-hedning.	Se infoteksten i dialogen, og kvittér meldingen via fokuslinjen.
Display viser fejl. El-værktøjet forsøger at løse et problem, f.eks. overophed-ning.	Følg anvisningerne på displayet.
	El-værktøj defekt. Kontakt et autoriseret serviceværksted eller producenten.
Status-LED'en blinker rødt.	Forkert batterikombination isat.	Se kapitel 4.
	For lav spænding ved system-start (batteriniveau for lavt).	Skift batteri.
Systainerhætten kan ikke lukkes.	Tilbehørsdele er ikke i parke-ringsposition.	Bring el-værktøjet i transportstilling (se kapi-tel 11.1).
Unbrakonøglen kan ik-ke føres ind i åbningen ved typeskiltet.	Savklingen befinder sig ikke i parkeringsposition.	Kør savklingen til parkeringsposition via betje-ningsmodulet (se kapitel 9.8).
Skærevinklen stemmer ikke overens med op-lysningen på displayet.	Skærevinkel ude af justering. Kalibrer skærevinklen (se kapitel 9.7).
Skæredybden stemmer ikke overens med op-lysningen på displayet.	Skæredybde ude af justering. Kalibrer skæredybden (se kapitel 9.5).
Referencekørsel mis-lykket	Området kan ikke nås. En-deanslag snavsede.	Rengør endeanslag (se kapitel 12.6).
Rullebord og bordplade befinder sig ikke i sam-me højde.	Rullebordets højde ude af ju-stering.	Juster rullebordets højde (se kapitel 12.2).
Sidebord og bordplade befinder sig ikke i sam-me højde.	Højde sidebord ude af juste-ring.	Juster sidebordets højde (se kapitel 12.1).
Rullebordet kan ikke længere bevæges helt ud i begge positioner.	Maksimal vandring ude af ju-stering.	Juster rullebord maksimal vandring (se kapi-tel 12.3).
Rullebordet er vanske-ligt bevægeligt.	Løbebaner snavsede. Rengør løbebanerne med en klud (se kapi-tel 12.4).
	Kuglelejer snavsede. Kontakt et autoriseret serviceværksted eller producenten.

Dansk

Flosning ved savning Friskæring parallelanslag ude af justering.		Juster parallelanslaget i forhold til savklingen (se kapitel 12.7).
Motor kører med ned-sat effekt	Motortemperatur for høj. Omdrejningstal blev reduceret for at muliggøre en hurtig af-køling via motorventilationen.	Efter afkøling kører el-værktøjet automatisk op i omdrejninger igen.Vent med at arbejde, indtil afkølingen er afslut-tet.

Innholdsfortegnelse

Må ikke kastes i husholdningsavfallet.

Verktøyet inneholder en chip for data-lagring. Se kapittel 15.2

2.2 Sikkerhetsanvisninger for bordsirkelsager

1) Vernedekselrelaterte sikkerhetsanvisninger

2) Sikkerhetsanvisninger for saging

2.4 ∅vrige sikkerhetsanvisninger

Du må ikke sage i asbestholdige materialer. Ikke bruk kappe- eller slipeskiver.

Du kan foreta følgende innstillinger med betjeningsmodulen:

Når sagbladet skraper borti den avkappede listen, er nullpunktet nådd, og sagbladet kan slås av.

Dersom sagen ikke lenger sager den angitte snittvinkelen korrekt:

Kompliserte sagsnitt med skjulte kutt som dykksaging og utkiling er ikke tillatt
