Produkttype	Trådløs sirkelsag
Merke	Festool
Modell	CSC SYS 50 EBI
Transportmål	512 x 396 x 296 mm
Bordhøyde	228 mm
Vekt (uten batterier)	20,2 kg
Motorspenning	36 V
Tomgangshastighet	6 800 o/min
Kompatible batterier	Festool BP 18 ≥ 4 Ah (to nødvendige)
Bladhull	20 mm
Helningsvinkel	-10° til 47°
Maks skjærehøyde (ved 0°)	48 mm
Maks skjærebredde (ved 90°)	450 mm
Gjæringsvinkel	0° til 70°
Integrert databrikke	Ja (automatisk registrering)
Skjerm og betjening	Betjeningsmodul med skjerm, dreiebryter, taster for vinkel/høyde
Bluetooth	Ja (for Festool Work-appen)
Lydnivå (trykk)	85 dB(A)
Lydnivå (effekt)	98 dB(A)
Godkjent bruk	Tre, laminatpaneler, plast, ikke-jernholdige metaller (med spesialblad)

Ofte stilte spørsmål - CSC SYS 50 EBI FESTOOL

Hvordan kalibrere skjærehøyden?

Bruk menyalternativet Kalibrer skjærehøyden på skjermen. Følg instruksjonene: senk bladet under bordet, plasser et avfall mot anslaget, utfør et breddesnitt ved å heve bladet sakte til det skraper avfallet. Bekreft det nye nullpunktet.

Hvordan bytte sagblad?

Slå av verktøyet og fjern batteriene. Før bladet til bytteposisjon via betjeningsmodulen. Løsne dekkplaten, demonter bladføringen, løsne flensskruen (venstregjenger) med unbrakonøkkel. Bytt bladet med riktig rotasjonsretning. Stram skruen og sett sammen delene igjen.

Hvilke batterier skal brukes med CSC SYS 50 EBI?

Bruk to batteripakker fra Festool BP 18-serien med en kapasitet på minst 4 Ah. Verktøyet fungerer kun hvis begge batteriene er satt inn og tilstrekkelig ladet.

Hvordan utføre et lengdesnitt?

Monter bladføring med beskyttelsesdeksel og parallellanslag. Still inn skjærebredden på den graderte skalaen. Før arbeidsstykket mot anslaget med en fremdriftskraft mellom anslaget og bladet. Bruk skyvestokk om nødvendig.

Hvordan rengjøre glidelistene på skyvebordet?

Hvis skyvebordet blir vanskelig å flytte, rengjør de fire glidelistene i føringen og på bordet med en klut. Hvis problemet vedvarer, kontakt Festools kundeservice.

Hva gjør jeg hvis skjermen ikke slår seg på?

Sjekk at begge batteriene er ladet og kompatible (BP 18 ≥ 4 Ah). Hvis problemet vedvarer, kan det være en defekt skjerm; kontakt en autorisert reparatør eller produsenten.

Hvordan bruke bladføring til usynlige snitt?

For falser, spor eller skjulte utskjæringer, bruk bladføring for usynlige snitt. Monter den etter å ha fjernet standard bladføring. Bruk en kambøyle for å holde arbeidsstykket. Dypsnitt er ikke tillatt.

Hvordan stille inn skjærevinkelen?

Trykk på vinkel-knappen på betjeningsmodulen, og drei deretter dreiebryteren innen 10 sekunder for å stille inn ønsket vinkel. For presis justering til tiendedels grad, hold bryteren inne mens du dreier.

Hvilke tilbehør er tilgjengelig for denne sagen?

Festool tilbyr spesifikke sagblad (tre, laminat, aluminium), et parallellanslag, et klikkbart vinkelanslag, en skyvestokk, en støvpose og en bordforlenger. Se Festool-katalogen eller nettsiden for referanser.

Hvordan transportere verktøyet trygt?

Før bladet til oppbevaringsposisjon (favoritt P). Fest skyvebordet, brett inn bordforlengeren, og legg tilbehøret i dekselet. Lukk dekselet med de to klipsene. Bær verktøyet i det beregnede håndtaket.

BRUKSANVISNING CSC SYS 50 EBI FESTOOL

▶ A#ekkap lostrekken.

9.11 Bordsbreddare [6]

Blå Aluminium, plast

9.16 Byta sågklinga

WARNING

- Mata fram arbetsobjektet utmed parallellanslaget.

Savens og savklingens rotationsretning

Indstillingsmarkering parkeringsposition

▶ Tryk på stop-kontakten [2-6] for at afbryde saven.

▶ Tryk to gange på drejehjulet.

Vælg

spaltekniv skjult snit [1-11]

Til skjulte snit eller noter.

Afmontering af spaltekniv, mulighed 1 [4A]

Sundhedsfare fra støv

Rød Laminat, mineralsk materiale

Blå Aluminium, kunststof

10.2 Anvendelsesmåder

Saven kan anvendes som

- formatrundsav

med rullebord og tværanslag.

- bordrundsav

▶ Kør savklingen helt ned.

▶ Når skruen [24-1] skrues ind, øges klemmekraften.
- Når skruen løsnes, reduceres klemmekraften.

12.9 Justering af rullebordet i forhold til savklingen [25]

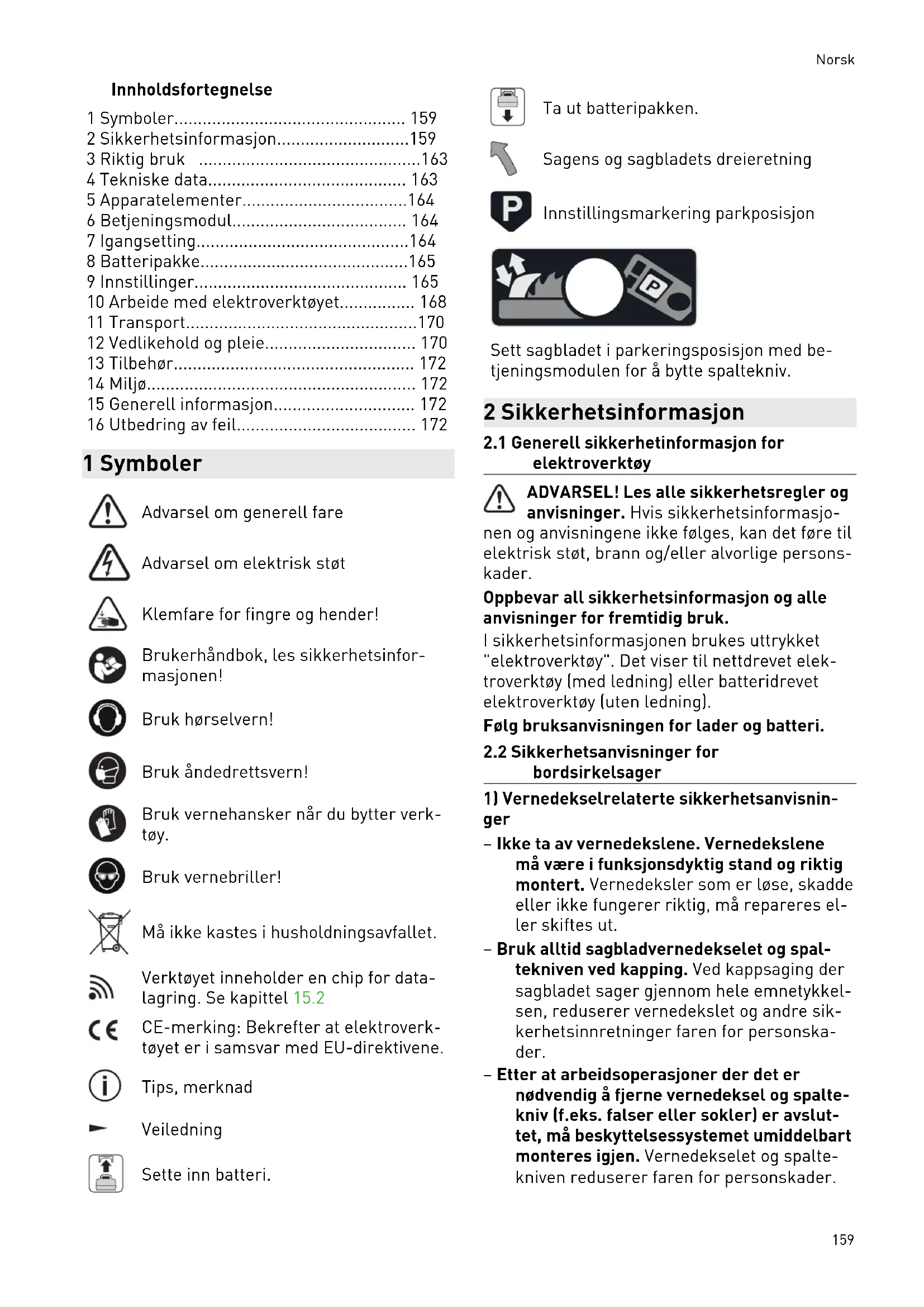

1 Symboler.... 159
2 Sikkerhetsinformasjon....159
3 Riktig bruk 163
4 Tekniske data.... 163
5 Apparatelementer....164
6 Betjeningsmodul.... 164
7 Igangsetting....164
8 Batteripakke....165
9 Innstillinger.... 165
10 Arbeide med elektroverktøyet.... 168
11 Transport....170
12 Vedlikehold og pleie.... 170
13 Tilbehør 172
14 Miljø.... 172
15 Generell informasjon.... 172
16 Utbedring av feil.... 172

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Klemfare for fingre og hender!

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk åndedrettsvern!

CE-merking: Bekrefter at elektroverk- tøyet er i samsvar med EU-direktivene.

Tips, merknad

Veiledning

Sette inn batteri.

Ta ut batteripakken.

Sagens og sagbladets dreieretning

Innstillingsmarkering parkposisjon

Sett sagbladet i parkeringsposisjon med betjeningsmodulen for å bytte spaltekniv.

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjon-

nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

Følg bruksanvisningen for lader og batteri.

• Ikke ta av vernedekslene. Vernedekslene må være i funksjonsdyktig stand og riktig montert. Vernedeksler som er løse, skadde eller ikke fungerer riktig, må repareres eller skiftes ut.
• Bruk alltid sagbladvernedekselet og spaltekniven ved kapping. Ved kappsaging der sagbladet sager gjennom hele emnetykkelsen, reduserer vernedekslet og andre sikkerhetsinnretninger faren for personskader.
• Etter at arbeidsoperasjoner der det er nødvendig å fjerne vernedeksel og spaltekniv (f.eks. falser eller sokler) er avsluttet, må beskyttelsessystemet umiddelbart monteres igjen. Vernedekselet og spaltekniven reduserer faren for personskader.

Norsk

• Før elektroverktøyet slås på, må du kontrollere at sagbladet ikke berører vernedekselet, spaltekniven eller emnet. Det kan oppstå farlige situasjoner hvis disse komponentene berører sagbladet.
• Juser spaltekniven som beskrevet i denne bruksanvisningen. Feil avstander, posisjon og justering kan føre til at spaltekniven ikke hindrer tilbakeslag effektivt.
• Spaltekniven må kunne virke på emnet for at den skal kunne fungere. Ved snitt i emnet som er for korte til å at spaltekniven kan virke på emnet, vil ikke spaltekniven fungere. Under slike forhold kan ikke spaltekniven forhindre tilbakeslag.
• Bruk sagblad som passer til spaltekniven. For at spaltekniven skal fungere riktig, må sagbladdiameteren passe til spaltekniven, sagbladets stamblad må være tynnere enn spaltekniven og tannbredden må være større enn tykkelsen på spaltekniven.

• FARE: Pass på at du ikke har fingrene eller hendene i nærheten av sagbladet eller sageområdet. Hvis du er uoppmerksom et øyeblikk, eller hvis du skulle gli, kan føre hånden din mot sagbladet og føre til alvorlige skader.
• Før emnet bare mot sagbladet mot rotasjonsretningen. Hvis emnet føres i samme retning som sagbladets rotasjonsretning over bordet, kan det føre til at emnet og hånden din trekkes inn i sagbladet.
• Bruk aldri gjæringsanlegget for å føre inn emnet ved langsgående snitt, og bruk aldri parallellanlegget i tillegg for lengdeinnstilling ved tverrgående snitt med gjæringsanlegget. Hvis emnet føres med parallellanlegget og gjæringsanlegget samtidig, øker sannsynligheten for at sagbladet blokkeres og det oppstår tilbakeslag.
• Kraften som utøves under innføring av emnet ved langsgående snitt, må alltid utøves mellom anleggskinnen og sagbladet. Bruk en skyvestokk hvis avstanden mellom anleggsskinne og sagblad er under 150 mm, og en skyvekloss hvis avstanden er under 50 mm. Slike hjelpemidler sørger for at hånden din holdes i trygg avstand fra sagbladet.
• Bruk skyvestokken som fulgte med fra produsenten, eller en som er produsert i samsvar med anvisningene. Skyvestokken

sørger for tilstrekkelig avstand mellom hånd og sagblad.

• Bruk aldri en skyvestokk som er skadet eller som det er saget i. En skadet skyvestokk kan brekke og føre til at du får hånden inn i sagbladet.
• Arbeid aldri "på frihånd". Bruk alltid parallellanlegget eller gjæringsanlegget for å legge på og føre emnet. "På frihånd" betyr å støtte eller føre emnet med hendene istedenfor å bruke parallellanlegg eller gjæringsanlegg. Saging på frihånd fører til feiljustering, blokkering og tilbakeslag.
• Ha aldri hånden rundt eller over et roterende sagblad. Hvis du griper etter et emne, er det fare for at du berører det roterende sagbladet.
• Støtt lange og/eller brede emner bak og/eller på siden av sagbordet, slik at de blir liggende vannrett. Lange og/eller brede emner har en tendens til å vippe på kanten av sagbordet. Man mister kontrollen, sagbladet kommer i klem og emnet slås tilbake.
• Før emnet jevnt inn. Ikke bøy eller drei emnet. Hvis sagbladet setter seg fast, slår du av elektroverktøyet umiddelbart, tar ut batteriet og utbedrer årsaken til blokke- ringen. Hvis sagbladet kiles fast av emnet, kan det oppstå tilbakeslag, eller motoren kan blokkeres.
• Ikke fjern avsaget materiale mens sagen går. Avsaget materiale kan sette seg fast mellom sagbladet og anleggsskinnen eller i vernedekselet og trekke fingrene dine inn i sagbladet når det fjernes. Slå av sagen, og vent til sagbladet er stoppet før du fjerner materialet.
• Bruk et ekstra parallellanlegg som har kontakt med bordoverflaten ved saging av langsgående snitt i emner som er tynnere enn 2 mm. Tynne emner kan kile seg fast under parallellanlegget og føre til tilbake-slag.

3) Tilbakeslag - årsaker og sikkerhetsanvisninger

Et tilbakeslag er en plutselig reaksjon i emnet på grunn av at sagbladet hekter seg fast eller blokkeres eller at snittet i emnet er skrått i forhold til sagbladet, eller på grunn av fastklemming av en del av emnet mellom sagbladet og parallellanlegget eller et annet faststående objekt.

Ved et tilbakeslag fanges som oftest emnet av den bakre delen av sagbladet slik at det løftes fra sagbordet og slynges mot brukeren.

Et tilbakeslag skyldes feil bruk av bordsirkelsagen. Det kan unngås ved at man følger egnede sikkerhetstiltak som de nedenfor.

• Stå aldri på linje med sagbladet. Stå alltid på den siden av sagbladet der anleggsskinnen er. Ved et tilbakeslag kan emnet slynges med høy hastighet mot personer som står foran og på linje med sagbladet.
• Stikk aldri hånden over eller bak sagbladet for å trekke i eller støtte emnet. Du kan komme i berøring med sagbladet, eller et tilbakeslag kan føre til at fingrene blir dratt inn i sagbladet.
• Hold og trykk aldri emnet som sages, mot det roterende sagbladet. Hvis emnet som sages, trykkes mot sagbladet, fører det til blokkering og tilbakeslag.
• Juster anleggsskinnen slik at den sitter parallelt med sagbladet. Hvis anleggsskinnen ikke er riktig justert, trykker emnet mot sagbladet og fører til tilbakeslag.
• Bruk en nedtrykker/sidetrykker til å føre emnet mot bordet og anleggsskinnen ved skjulte snitt (f.eks. falser eller tverrgående riller). Med en nedtrykker/sidetrykker kan du bedre kontrollere emnet ved tilbakeslag.
• Vær spesielt forsiktig ved saging i områder du ikke kan se på sammensatte emner. Sagbladet kan sage i objekter som kan forårsake tilbakeslag.
• Støtt opp store plater for å unngå fare for tilbakeslag på grunn av et sagblad som kommer i klem. Store plater kan bøye seg under sin egen vekt. Plater må støttes overalt der de stikker ut over bordoverflaten.
• Vær spesielt forsiktig ved saging av emner som er vridd, med mye kvister, som er bøyd eller ikke har en rett kant der det kan føres med et gjæringsanlegg eller langs en anleggsskinne. Et vridd eller dreid emne eller emne med mye kvister er ustabilt og fører til feilplassering av sags-poret med sagbladet, blokkering og tilbakeslag.

• Sag aldri flere emner som er stablet oppå eller etter hverandre. Sagbladet kan hekte seg fast i én eller flere deler og forårsake tilbakeslag.

• Hvis du ønsker å starte en sag igjen mens sagbladet sitter i emnet, sentrerer du sagbladet i sagespalten slik at sagtennene ikke hekter seg fast i emnet. Hvis sagbladet blokkeres, kan det løfte emnet og forårsake tilbakeslag når sagen startes igjen.

• Hold sagbladene rene, skarpe og tilstrekkelig bøyd. Bruk aldri vridde sagblad eller sagblad med sprukne eller brukkede tenner. Skarpe og riktig bøyde sagblad mini-merer fastklemming, blokkering og tilbakeslag.

• Slå av bordsirkelsagen og koble den fra batteriet før du fjerner bordinnsatsen, skifter sagblad, foretar innstillinger på spaltekniven eller sagbladets vernedeksel og hvis du setter fra deg maskinen uten tilsyn. Sikkerhetstiltak bidrar til å hindre uhell.
• La aldri bordsirkelsagen gå uten tilsyn. Slå av elektroverktøyet, og forlat det ikke før det har stoppet helt. En sag som går uten tilsyn, representerer en ukontrollert fare.
• Plasser bordsirkelsagen på et sted med plant underlag og god ventilasjon, og der du kan stå sikkert og stabilt. Oppstillingsstedet nå være stort nok til at du uten problemer kan håndtere emnene. Uryddige arbeidsområder uten lys og ujevne, glatte underlag kan føre til ulykker.
• Fjern jevnlig sagflis og sagmugg under sagbordet og/eller på støvavsuget. Opp-samlet sagmugg er brennbart og kan selv-antenne.
• Sikre bordsirkelsagen. Hvis bordsirkelsagen ikke er riktig sikret, kan den bevege seg eller velte.
• Fjern innstillingsverktøy, trebiter osv. fra bordsirkelsagen før du slå den på. Forstyrrelser eller blokkering kan være farlig.
• Bruk alltid sagblad i riktig størrelse og med passende festeåpning (f.eks. stjerne-formet eller rund). Sagblader som ikke passer til monteringsdelene på sagene, vil rotere ujevnt og føre til tap av kontroll.
• Bruk aldri skadd eller feil monteringsmateriell for sagblad, for eksempel flenser, mellomleggsskiver, skruer eller muttere. Dette monteringsmateriellet for sagblad er

Norsk

konstruert spesielt for din sag, for sikker drift og optimal ytelse.

• Stå aldri på bordsirkelsagen, og bruk ikke bordsirkelsagen som krakk. Det kan oppstå alvorlige personskader hvis elektroverktøyet velter eller hvis du berører sagbladet.
• Kontroller at sagbladet er montert i riktig rotasjonsretning. Bruk ikke slipeskiver eller stålbørster på bordsirkelsagen. Ikkeforskriftsmessig montering av sagbladet eller bruk av tilbehør som ikke er anbefalt kan føre til alvorlige personskader.

2.3 Sikkerhetsanvisninger for det forhåndsmonterte sagbladet

Bruk

• Maks. turtall som er oppgitt på sagbladet, må ikke overskrides, og turtallsområdet må overholdes.
• Det forhåndsmonterte sagbladet er utelukkende beregnet på bruk i sirkelsager.
• Vær svært forsiktig ved ut- og nedpakking av verktøyet samt ved håndtering (f.eks. montering i maskinen). Fare for skader på grunn av de svært skarpe sagbladene!
• Bruk vernehansker når du håndterer verk- tøyet. Dette gir bedre grep om verktøyet, og skaderisikoen reduseres.
• Skift ut sirkelsagbladet hvis bladsegmentet er sprukket. Det er ikke tillatt å reparere dette.
• Sirkelsagblader hvor tennene er loddet på, må ikke brukes lenger när sagtanntykkel- sen er mindre enn 1 mm.
• ADVARSEL! .Verktøy med synlige sprekker, sløve eller skadde skjær skal ikke brukes.

Montering og feste

• Verktøyet må festes slik at det ikke løsner under bruk.
• Når verktøyet monteres, er det viktig å passe på at det spennes fast på verktøynavet eller verktøyets fastspenningsflate, og at skjærene ikke berører andre komponenter.
• Det er ikke tillatt å forlenge nøkkelen eller stramme ved hjelp av hammerslag.
• Spennflatene må rengjøres for tilsmussing, fett, olje og vann.
• Strammeskruene må trekkes til i henhold til veiledningen fra produsenten.
• Når man skal tilpasse sirkelsagbladets hulldiameter etter maskinens spindeldiameter, er det kun tillatt å bruke festede

ringer, f.eks: ringer som er presset inn, eller ringer som er klebet fast. Det er ikke tillatt å bruke løse ringer.

Vedlikehold og pleie

• Reparasjoner og slipearbeider skal kun utføres på Festools kundeserviceverksteder eller av andre fagfolk.
• Konstruksjonen av verktøyet skal ikke endres.
• Fjern harpiks fra verktøyet regelmessig og rengjør det regelmessig (rengjøringsmiddel med pH-verdi mellom 4,5 og 8).
• Sløve skjær på fastspenningsflaten kan etterslipes inntil en minste skjæertykkelse på 1 mm.
• Verktøyet skal kun transporteres i egnet emballasje - fare for personskade!

Bruk egnet personlig verneutstyr: Hørselsvern, vernebriller, støvmaske ved støvete arbeid.

• Når du arbeider, kan det dannes skadelig/giftig støv (for eksempel fra blyholdig maling, enkelte treslag eller metaller). Berøring eller innånding av dette støvet kan utgjøre en fare for operatøren eller andre personer som befinner seg i nærheten. Følg sikkerhetsforskriftene som gjelder for ditt land.
• Av helsemessige årsaker bør du bruke åndedrettsvern. I lukkede rom må du sørge for tilstrekkelig lufting og koble til en støvsuger.
• Kontroller om komponentene i huset har skader som revner eller rissdannelser. Få reparert skadde deler før elektroverktøyet brukes.
• Ikke bruk det batteridrevne elektroverk- tøyet med strømadaptere eller batterier fra andre produsenter. Ikke lad batteriet med ladere fra andre produsenter. Bruker du tilbehør som ikke er godkjent av produ- senten, kan dette føre til elektrisk støt og/ eller alvorlige ulykker.

2.5 Bearbeidelse av aluminium

Når du arbeider med aluminium, må du av sikkerhetsmessige årsaker ta hensyn til følgende:

• Koble elektroverktøyet til en egnet avsug- sinnretning med antistatisk sugeslange.
• Fjern støvavleiringer fra motorhuset på elektroverktøyet med jevne mellomrom.
• Bruk et aluminiumsagblad.
• Ved saging av plater må du smøre med petroleum. Tynnveggede profiler (inntil 3 mm) kan bearbeides uten smøring.

2.6 Restrisiko

Selv om alle gjeldende byggeforskrifter overholdes, kan det oppstå farlige situasjoner när elektroverktøyet er i bruk, for eksempel på grunn av:

• Berøring av roterende deler: sagblad, spennflens, flensskrue,
• Berøring av spenningsførende deler ved åpnet hus,
• emnedeler som slynges vekk
• verktøydeler som slynges vekk fordi verk- tøyet er defekt
• støyutslipp
• støvutslipp

2.7 Støyemisjonsverdier

De registrerte verdiene iht. EN 62841 er vanligvis på:

Lydtrykknivå L _PA = 85 dB(A)

Lydeffektnivå L _WA = 98 dB(A)

Usikkerhet K = 3 dB

FORSIKTIG

Støy under arbeidet

Hørselsskadelig

▶ Bruk hørselvern.

FORSIKTIG

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsemne som bearbeides.

• Den faktiske belastningen under den totale arbeidssyklusen må evalueres.
• Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren.

3 Riktig bruk

CSC SYS 50 er konstruert som transportabel formatsirkelsag (bordsirkelsag med integrert skyvebord) til saging av tre, laminerte treplater og plast.

Med spesialsagbladene fra Festool kan maskinene også brukes til saging av ikke-herdede, jernholdige metaller og jernfrie metaller.

Den anbefales ikke til saging av mineralske platematerialer som f.eks. gipsplater. Det abrasive støvet fører til høy slitasje på de elektriske motorene.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

3.1 Sagblad

Bare sagblad med følgende spesifikasjoner må brukes:

• Sagblader iht. EN 847-1
• Sagbladdiameter 168 mm
• Snittbredde 1,8 mm
• Festehull 20 mm
• Stambladtykkelse 1,2 mm
• egnet for turtall inntil 9500 o/min

Festool sagblader oppfyller kravene i EN 847-1. Sag bare i materialer som det aktuelle sagbladet er beregnet for.

Sagblader av høylegert hurtigstål (HSS-stål) må ikke brukes.

4 Tekniske data

* På grunn av produksjonstoleranser på sagblad og elektroverktøy kan også høyere snitt være mulige.

Batteridrevet for-matsirkelsag	CSC SYS 50
Motorspenning 36 V	---
Turtall (tomgang) 6800 o/min
Egnede batterier	Festool-serienBP 18 ≥ 4 Ah
Festehull ∅ 20 mm
Helningsvinkel -10° - 47°
Snitthøyde ved 0°	0 - 48 mm^*
Snitthøyde ved 45°	0 - 34 mm^*
Snitthøyde ved 47°	0 - 33 mm^*
Snitthøyde ved -2°	0 - 48 mm^*
Snitthøyde ved -10°	21 - 32 mm^*
Kappsnittbreddeved 90°	450 mm
Kappsnittbreddeved 45°	340 mm
Kappsnittbreddeved 70°	140 mm
Parallellsnittbredde 280 mm
Gjæringsvinkel 0 – 70°
Transportmål 512 x 396 x 296 mm
Bordhøyde 228 mm
Frekvens 2402 Mhz – 2480 Mhz
Ekvivalent isotropisk utstrålt effekt (EIRP)	< 10 dBm
Totalvekt uten batterier	20,2 kg

5 Apparatelementer

Bildene det henvises til, finnes foran og bak i bruksanvisningen.

[1-1] Holdeflate
[1-2] Kjøleluftåpning
[1-3] Hovedbryter
[1-4] Status-LED
[1-5] Feste klemspak for vinkelanlegg
[1-6] Skyvebord
[1-7] Spor for vinkelanlegg
[1-8] Spor for Festool FS-tvinge
[1-9] Bordinnsats
[1-10] Unbrakonøkkel
[1-11] Spaltekniv for skjulte snitt
[1-12] Spaltekniv med vernedeksel
[1-13] Skyvestokk i skyvestokkdepot
[1-14] Parallellanlegg
[1-15] Skala snittbredde lengdesnitt
[1-16] Bordutvidelse
[1-17] Lås for bordutvidelse
[1-18] Betjeningsmodul
[1-19] Støvpose
[1-20] Vinkelanlegg
[1-21] Låsehendel for skyvebord
[1-22] Låseklemme

[1-23] Systainerlokk
[1-24] Bærehåndtak

6 Betjeningsmodul

6.1 Elementer i betjeningsmodulen

[2-1] Vinkelknapp
[2-2] Høydeknapp
[2-3] Display
[2-4] Hjul
[2-5] Startbryter
[2-6] Stoppbryter

6.2 Displayelementer

Det vises forskjellige elementer i display-et [2-3] avhengig av konteksten.

[2-7] Posisjon side X av Y (ved assistenter)
[2-8] Infografikk dialog
[2-9] Infotekst dialog
[2-10] Fokuslinje valgmulighet
[2-11] Favoritt parkposisjon
[2-12] Snittvinkel (hovedskjermbilde)
[2-13] Snitthøyde (hovedskjermbilde)
[2-14] Kapasitetsindikator for batteri

[2-15] Status Bluetooth®-tilkobling (ved aktiv Bluetooth®-funksjon)

[2-16] Favorittprogrammering (hovedskjermbilde)

7 Igangsetting

7.1 Sette opp elektroverktøy

ADVARSEL

Fare for ulykker

Elektroverktøyet tipper på ujevnt underlag.

• Sørg for at elektroverktøyet står støtt. Underlaget må være jevnt, i god stand og uten løse gjenstander (f.eks. spon og kuttrester).
• Sett opp elektroverktøyet i vannrett, jevn posisjon med gummiføttene på et fast, jevnt underlag.
• Løsne låseklemmene [1-22] på begge sider av elektroverktøyet.
  ▶ Løft systainerlokket [1-23] opp og av.

7.2 Første gangs idriftsetting

Første gang du slår på elektroverktøyet, starter følgende i displayet

1. Innstilling av språk og enhet.
2. Assistenten "Første trinn" forklarer grunnbetjeningen av elektroverktøyet.

3. Det gjennomføres en initial referansekjøring.

4. Kalibrer snitthøyden på null (se kapittel 9.5).

5. Hovedskjermbildet (snittvinkel / snitthøyde) vises.

Hvis referansekjøringen avbrytes, kreves det ny kjøring neste gang elektroverktøyet slås på.

7.3 Slå på og av

Slå på elektroverktøyet

▶ Sett inn batteriene (se kapittel 8).
▶ Trykk på hovedbryteren [1-3].

LED [1-4] lyser. Dersom det er nødvendig med en referansekjøring, vises dette i displayet.

▶ Gjennomføre referansekjøring: Trykk på dreiehjulet [2-4] og hold inne.

For å oppnå vedvarende nøyaktige arbeidsresultater anbefaler vi å gjennomføre en referansekjøring etter transport av elektroverktøyet.

Slå på sagbladet

• Foreta ønskede innstillinger på betjeningsmodulen (se kapittel 9.1).
  ▶ Legg på emnet og fest det eventuelt med Festool FS-tvinge i sporet [1-8] på skyve-bordet.

▶ Hold hendene unna sagområdet.

▶ Trykk på startbryteren [2-5]

Sagbladet starter.

Slå av sagblad

- Trykk på stoppknappen [2-6] for å slå av sagdriften.

Hvis sagbladet likevel roterer: Slå av elektroverktøyet med hovedbryteren [1-3] eller ta ut batteriene. Ta kontakt med Festool service.

Slå av elektroverktøyet

▶ Vent til sagbladet står stille.
- Slå av elektroverktøyet med hovedbryteren [1-3].

i Etter 4 timer uten betjening slår elektroverktøyet seg helt av. (Tiden kan endres i Festool Work-appen.)

8 Batteripakke

Før du setter inn batteripakken, må du kontrollere at batterikoblingen er ren. Dersom batterikoblingen er tilsmusset, kan dette hindre korrekt kontakt og føre til skader på kontaktene. ∅delagt kontakt kan føre til overoppheting og skader på apparatet.

[3A]

Ta ut batteripakken.

[3B]

Sett inn batteripakken – helt til den går i inngrep.

Det er bare mulig å bruke elektroverktøyet när begge batteriene er satt inn og de er tilstrekkelig ladet. Egnede batterier, se kapittel 4.

8.1 Kapasitetsindikator

Batterienes ladetilstand vises i displayet og i Festool Work-appen. Nummereringen av batteriene [3B-1] står ved siden av batterigrensesnittene.

i Nærmere informasjon om lader og batteripakke med kapasitetsindikator finner du i de respektive bruksanvisningene.

9 Innstillinger

Nærmere informasjon, se www.festool.com/QuickGuide-CSCSYS

9.1 Innstillinger på betjeningsmodulen

Påse at området rundt sagbladet er fritt när du gjør innstillinger på sagbladet.

• Språk
• Enhet
• Turtall
• Snitthøyde (sagbladhøyde)
• Kalibrere snitthøyde
• Snittvinkel (sagbladvinkel)
• Kalibrere snittvinkel
• Velge og programmere favoritter
• Avbryte ref.-
• Tilbakestilling til fabrikkinnstillinger

Det er en assistent tilgjengelig i menyen for følgende innstillinger:

• Referansekjøring
• De første trinnene
• Kalibrere snitthøyde
• Kalibrere snittvinkel
• Bytte sagblad

Norsk

Navigering

Navigere i en meny, en assistent eller i forskjellige valgmuligheter

▶ Vri dreiehjulet [2-4] mot høyre eller venstre.

Åpne hovedmenyen

▶ Trykk to ganger på dreiehjulet.

Valg

Starte en assistent eller bekrefte et valg

▶ Trykk på dreiehjulet.

9.2 Festool Work-app\*

Elektroverktøyet kan konfigureres ved hjelp av Festool Work-appen. Da må minst et av de to innsatte batteriene være et Bluetooth®-batteri.

① Koble til batteripakken via Bluetooth ^® , se bruksanvisningen til batteripakken.

i I Festool Work-appen finner du ytterligere informasjon om betjening av elektroverk-tøyet.

* Ikke tilgjengelig i alle land.

Turtallet kan tilpasses i 6 trinn på betjeningsmodulen avhengig av emnet.

9.4 Stille inn snitthøyden

Still inn snitthøyden på betjeningsmodulen.

▶ Trykk på høydeknappen [2-2].

▶ Still inn ønsket snitthøyde på dreiehju- let [2-4] i løpet av 10 sekunder.

For å avslutte innstillingsmodusen før det har gått 10 sekunder: Trykk på høydetasten.

i Innstilling av snitthøyden i tidelstrinn: Hold inne dreiehjulet mens du vrir.

9.5 Kalibrere snitthøyde

Ved første gangs bruk og etter en endring i sagbladdiameter må snitthøyden kalibreres. Sagbladdiameteren kan endre seg som følge av ettersliping eller bytte av sagblad.

Start kalibreringen i menyen "Kalibrere snitt-høyde" i displayet. Følg veiledningen i displayet.

- Trykk på hjulet for senke sagbladet ned under bordet.

▶ Legg en kort, avkappet list inntil vinkelanlegget på skyvebordet (slik som ved kappsnitt).

▶ Trykk på hjulet for å bekrefte steget.

▶ Slå på sagbladet med startbryteren [2-5] .

▶ Foreta et kappsnitt. Mens du gjør dette, skal du vri sakte på rattet, slik at sagbladet beveger seg sakte og skrittvis oppover.

- Trykk på hjulet for å lagre denne innstillingen som ny nullposisjon.

9.6 Stille inn skjærevinkel

FORSIKTIG

Klemfare

Ved innstilling av snittvinkelen følger avsugskanalen med i bevegelsen.

- Unngå å ha hender og gjenstander mellom avsugskanalen og skyvebordet.

▶ Trykk på vinkelknappen [2-1].

▶ Still inn ønsket vinkel på dreiehjulet [2-4] i løpet av 10 sekunder.

For å avslutte innstillingsmodusen før det har gått 10 sekunder: Trykk på vinkelknappen.

Du kan lagre fire hyppig brukte kombinasjoner av snitthøyde og snittvinkel som favoritter. Parkeringsposisjon "P" er lagret som den femte favoritten, og denne kan ikke endres. Dette vises bare hvis systainerlokket ikke kan settes på i den aktuelle posisjonen.

Velge favoritt

▶ Velg et favorittpar [2-11] i hovedskjermbildet med dreiehjulet.

- Trykk på dreiehjulet og hold til sagbladet er kjørt helt i posisjon.

Lagre favoritt

▶ Still inn ønsket kombinasjon av snitthøyde og snittvinkel.

- Trykk samtidig på vinkelknappen og høydeknappen.

- Velg ønsket favorittplassering [2-11] med dreiehjulet.

▶ Bekreft valget ved å trykke på dreiehjulet.

9.9 Spaltekniv

ADVARSEL

Fare for personskade

- Slå av elektroverktøyet med hovedbryteren og ta ut batteriene før alt arbeid på elektroverktøyet.

ADVARSEL

Fare for personskade

▶ Arbeid aldri uten spaltekniv.

Spaltekniv med vernedeksel [1-12]

Bruk om mulig alltid spaltekniven med verne- deksel.

Spaltekniv for skjulte snitt [1-11]

For skjulte snitt eller spor.

Demontere spaltekniv mulighet 1 [4A]

▶ ① Sett sagbladet i parkeringsposisjon med betjeningsmodulen (velg favoritt "P").
▶ Tåkk unbrakonøkkelen [1-10] inn i åpningen på effektskiltet, hold og trekk spaltekniven opp og ut.
4 Sett unbrakonøkkelen tilbake i holderen [1-10].

Demontere spaltekniv mulighet 2 [4B]

▶ Demontere dekselet (se kapittel 9.16).
▶ ① Trykk ned og hold inne spalteknivlåsen og trekk spaltekniven opp og ut.
▶ Monter dekselet igjen.

Montere spaltekniv [4C]

- Trykk spaltekniven inn ovenfra til den går i lås. ADVARSEL! Fare for ulykker! Kontroller at spaltekniven er låst fast.

9.10 Avsug

ADVARSEL

Helsefare på grunn av støv

▶ Arbeid aldri uten avsug.
▶ Overhold gjeldende nasjonale bestemmelser.
- Koble alltid til en egnet mobil støvsuger i samsvar med de nasjonale bestemmelsene ved saging av kreftkremkallende stoffer. Ikke bruk støvposen.

Egenavsug

▶ Fest koblingsstykket [5-1] til støvposen [5-3] på avsugsstussen [5-2] ved å vri det mot høyre.

▶ Ved tømming fjerner du koblingsstykket til støvposen fra avsugsstussen ved å vri det mot venstre.

Tilstopninger i beskyttelsesskjermen kan ha en negativ innvirkning på sikkerhetsfunksjonene. For å unngå tilstopninger er det derfor bedre å en mobil støvsuger på full sugeeffekt.

Ved saging (f.eks. av MDF) kan det oppstå statisk elektrisitet. Da må du bruke mobil støvsuger og antistatisk sugeslange.

Festool støvsuger

På avsugsstussen [5-2] kan det kobles til et Festool støvsuger med en sugeslangediameter på 27 mm.

Koblingsstykket på en sugeslange settes på koblingsstykket [5-2].

FORSIKTIG! Dersom man ikke benytter anti-statisk sugeslange, kan det oppstå statisk elektrisitet. Brukeren kan få elektrisk støt, og elektronikken i elektroverktøyet kan bli skadet.

9.11 Bordutvidelse [6]

Til forstørrelse av arbeidsflaten ved lengdekutt fra ca. 95 mm.

▶ ① ② Klapp ut bordutvidelsen.
▶ Klapp sammen bordutvidelsen.

9.12 Parallellanlegg

Montere parallellanlegg

▶ Bilde [7]

Stille inn langsgående snittbredde

▶ Bilde [8]

Stille inn anleggsskinne [9-1]

▶ Bilde [9A]

For vinkelsnitt eller svært lave emner kan anleggsskinnen [9-1] vris [9B]. Den lave siden peker da mot sagbladet.

9.13 Stille inn skyvebord

Skyvebordet kan festes i to posisjoner.

Arbeidsstilling

▶ Bakerste stilling A, bilde [10]

Sagbladbyttestilling

▶ Forreste stilling B, bilde [10]

FORSIKTIG! Fare for personskade Fest alltid skyvebordet når det ikke brukes til skyving.

9.14 Vinkelanlegg

Vinkelanlegget kan brukes som tverr- eller vinkelanlegg (gjæringsanlegg).

ADVARSEL

Fare for personskader ved bruk av innsat-sverktøy

• Anleggsskinnen [13-1] skal ikke stikke inn i sageområdet.
• Samtlige skruer og dreieknapper på vinkelanlegget må strammes godt til før saging.

Montere / posisjonere vinkelanlegg

▶ Bilde [11]

Innstilling av vinkel

▶ Bilde [12]

Vinkelanlegget kan låses i 13 forskjellige vinkelinnstillinger.

Stille inn anleggsskinne i sideposisjon

▶ Bilde [13]

9.15 Velge sagblad

Festool-sagblader er merket med en fargelagt ring. Fargen på ringen angir hvilket materiale sagbladet egner seg for.

Vær obs på de påkrevde sagdatabladene (se kapittel 3.1).

Farge Materiale Symbol

Gult Treverk

Rødt Laminat, mineralske bygningsmaterialer

Blått Aluminium, plast

9.16 Bytte sagblad

ADVARSEL

Fare for personskade

- Slå av elektroverktøyet med hovedbryteren og ta ut batteriene før alt arbeid på elektroverktøyet.

FORSIKTIG

Fare for personskader på grunn av varmt og skarpt innsatsverktøy

• Ikke bruk sløvt eller defekt verktøy.
• Bruk hansker ved håndtering av innsatsverktøy.

Sagbladbyttestilling

- Kjør sagbladet i sagbladbyttestilling med betjeningsmodulen [14-9].

Demontere dekselet

• Sett skyvebordet [14-12] i fremste posisjon. Lås det der med låsehendelen [14-7].
• Løsne skruen [14-11] på dekselet med den medfølgende unbrakonøkkelen [14-2].
  ▶ Ta av dekselet [14-8] .

Demontere sagblad

▶ Demontere spaltekniv [14-10] (se kapittel 9.9)
- Trykk spindelstoppknappen [14-1] ned og åpne skruen [14-3] med unbrakonøkkelen (venstregjenget).
▶ Ta av skrue og flens [14-4] og løft sagbladet opp og ut.

Montere sagbladet

▶ ADVARSEL! Kontroller om skruer og flens er tilsmusset, og sørg for at det bare brukes rene, skadefrie deler!
▶ Sett inn nytt sagblad og utvendig flens.
ADVARSEL! Rotasjonsretningen på sagbladet [14-5] og sagen [14-6] må stemme overens! Hvis ikke kan det oppstår alvorlige personskader.
Når sagbladet er satt inn, er skriften på sagbladet ikke synlig.
▶ Trekk til skruen (venstregjenget).
▶ Sett inn dekselet [14-8] og skru fast.
▶ Sett inn spaltekniven.
▶ Sett unbrakonøkkelen inn i holderen [1-10].

10 Arbeide med elektroverktøyet

10.1 Sikkert arbeid

Under arbeidet skal alle nevnte sikkerhetsanvisninger og reglene nedenfor overholdes:

Før start

• Forsikre deg om at sagblad-dekselet er uskadet og ikke berører sagbladet uansett snittvinkel og snitthøyde. Klaffene på sagbladdekselet må kunne beveges fritt.
• Bordplaten, dekselet og bordinnsatsen kan ikke ha skader (f.eks. hakk i sagsporet). Bytt ut skadde deler umiddelbart.
• Arbeid aldri uten montert deksel, service-luke eller bordinnsats.
• Kontroller at sagbladet sitter godt.
• FORSIKTIG! Fare for overoppheting! Forsikre deg før bruk om at batteriet sitter ordentlig på plass.

- Legg på arbeidsemnet slik at det ligger rett og uten spenning.

Under arbeidet

• Veltefare! Elektroverktøyet kan velte hvis du bearbeider for store eller for tunge emner.
• Ikke bruk vernehansker under sagingen. Vernehanskene kan hekte seg fast i sagbladet slik at hånden dras inn i sagbladet.
• Riktig arbeidsstilling: På skyvebordssiden ved siden av sagbladinnretningen.
• Fare for personskader på grunn av deler som slynges ut.Personer som står i nærheten, kan bli skadet. Hold avstand.
• Ved å tilpasse fremføringshastigheten unngår du at skjærene på sagbladet blir varme og ved saging av plast unngår du at plasten smelter. Jo hardere materiale som skal sages, desto mindre bør fremføringshastigheten være.
• Endre aldri posisjonen til elektroverktøyet mens sagbladet går.
• Når skyvestokken [1-12] ikke er i bruk, skal den oppbevares i skyvestokkdepotet (Bilde 1).

10.2 Bruksmåter

Sagen kan brukes som

- formatsirkelsag

med skyvebord og tverranlegg.

- Bordsirkelsag

med fastlåst skyvebord og lengdeanlegg.

10.3 Kappsnitt

Gjennomfør kapp- og vinkelsnitt på venstre side av elektroverktøyet. Bruk alltid vinkelanlegg (se kapittel 9.14).

10.4 Vinkelsnitt

▶ Bruk spaltekniven med vernedeksel til vinkelsnitt (se kapittel 9.9).
▶ Demonter parallellanlegget.
▶ Posisjoner vinkelanlegget i skyvebordet (se kapittel 9.14).
▶ Løsne skyvebordfestet (se kapittel 9.13).
▶ Før emnet med vinkelanlegget.

• Monter spaltekniven med vernedeksel (se kapittel 9.9).
  ▶ Demonter vinkelanlegget (se kapittel 9.14).
  ▶ Monter parallellanlegget (se kapittel 9.12).
  ▶ Gjennomfør langsgående snitt.

10.6 Gjæringskutt på langs

▶ Bruk spaltekniv med vernedeksel (se kap. 9.9).
▶ Demonter vinkelanlegget (se kapittel 9.14).
▶ Monter parallellanlegget (se kapittel 9.12).
▶ Når sagbladet helles i retning parallellanlegg [9B]:

Vri på anleggsskinnene [9-1] slik at den nedre siden peker mot sagbladet, slik at det blir mer plass til skyvestokken og sagbladet ikke kommer i kontakt med anleggsskinnene.
▷ Dersom det likevel ikke er nok plass til skyvestokken mellom dekselet og anleggsskinnen, må du bruke en skyveblokk*.
For å hindre at emnet setter seg fast eller slår tilbake må anleggsskinnen stilles inn slik at den bakre enden er på høyde med en 45°-linje til midten av sagbladet.

▶ Still inn helningsvinkelen til sagbladet på betjeningsmodulen (se kapittel 9.6).

▶ Før emnet langs parallellanlegget.

* Følger ikke med.

10.7 Skjulte kutt

ADVARSEL

Ulykkesfare pga. tilbakeslag

▶ Rett etter at arbeid som krever fjerning av spaltekniven med vernedekselet er avsluttet, må spaltekniven med vernedekselet monteres igjen.

① Til skjulte snitt brukes en nedtrykker* slik at emnet presses mot bordet under saging.

* Følger ikke med.

Bruk i så fall spaltekniven for skjulte kutt (se kapittel 9.9).

Noting

▶ Still inn spordybden (=snitthøyde) på betjeningsmodulen (se kapittel 9.4).
▶ Still inn parallellanlegget (se kapittel 9.12).
▶ Monter spaltekniv for skjulte snitt (se kapittel 9.9).
▶ Før emnet langs parallellanlegget.
- Gjenta prosedyren til ønsket notbredde er oppnådd.

Falsing

i Sag det første snittet i den smale siden av emnet.

▶ Still inn snitthøyden for det første snittet på betjeningsmodulen (se kapittel 9.4).
▶ Still inn parallellanlegget (se kapittel 9.12).
Det første snittet i den smale siden av emnet kan nå utføres.
▶ Snu emnet.
▶ Still inn snitthøyden for det andre snittet.
▶ Still inn parallellanlegget.

① Velg en slik avstand til parallellanlegget at det allerede sagde sporet ikke er på siden av anlegget.

Neste snitt på den smale siden av emnet kan utføres.

10.8 Fjerne blokkeringer [15]

ADVARSEL

Fare for personskade

• Slå av elektroverktøyet med hovedbryteren og ta ut batteriene før alt arbeid på elektroverktøyet.
  ▶ Demontere dekselet (se kapittel 9.16).
  ▶ Lås opp sagbladklaffen [15-1] og swing den nedover.
  ▶ FORSIKTIG! Bruk vernehansker.
  Fjern emnerester, bruk støvsuger på området rundt sagbladet.
  ▶ Lukk sagbladklaffen, monter dekselet.
  ▶ Sett unbrakonøkkelen inn i holderen [1-10].

11 Transport

FORSIKTIG

Fare for ulykker!

Elektroverktøyet kan gli ut av hånden när du bærer det.

• Hold alltid elektroverktøyet med begge hender på holdeflatene [1-1] på begge sider av elektroverktøyet.
  ▶ Forsikre deg om at lokket er sikret med begge låseklemmene när du bærer det i bærehåndtaket [1-24].

FORSIKTIG

Fare for personskade

Skyvebordet kan kjøre ut. Bordutvidelsen kan klappe ut.

▶ Transport av elektroverktøyet skal alltid foregå i transportstilling.

11.1 Sikre elektroverktøyet (transportstilling)

▶ Sett sagbladet i parkeringsposisjon med betjeningsmodulen (velg favoritt "P").
- Slå av elektroverktøyet med hovedbryteren (se kapittel 7.3).
▶ Fest skyvebordet (se kapittel 9.13 ).
- Klapp sammen bordutvidelsen (se kapittel 9.11).
▶ Skyv anleggsskinnene sammen helt til de to innstillingsmarkeringene for parkeringsposisjon (se kapittel 1) peker mot hverandre.
▶ Sett parallellanlegget på elektroverktøyet i parkeringsposisjon [16B].
- Oppbevar spaltekniven med deksel og annet tilbehør i lokket [16A]. Vinkelanlegget kan også settes i parkeringsposisjon på elektroverktøyet [16B].
- Lukk lokket og sikre med de to låseklemmene.
Elektroverktøyet er i transportstilling.

12 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

• Ta alltid batteripakken fra elektroverktøyet før vedlikeholds- og pleiearbeid.
  ▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service

- Skadede verneinnretninger og deler må repareres eller byttes fagmessig av et godkjent verksted dersom ikke annet er oppgitt i bruksanvisningen.

• Hold alltid kjøleluftåpningene på huset åpne og rene for å sikre luftsirkulasjonen.
  Fjern støvavleiringer, fliser og spon med støvsuger (se kapittel 10.8).

12.1 Etterjustere høyde bordutvidelse

▶ Bilde [17]

12.2 Justere skyvebordshøyde [18]

Hvis høyden på skyvebordet ikke lenger stemmer overens med høyden på bordplaten:

▶ Sett skyvebordet i fremste posisjon.
Fjern dekselet [18-1] og løsne skruen under.
▶ Sett skyvebordet i bakerste posisjon.
▶ Fjern dekselet [18-2] og løsne skruen.
- Etterjuster høyden på skyvebordet med stillskruene [18-3] og [18-4].

Mot høyre = senke

Mot venstre = heve

▶ Trekk til skrue [18-1] og [18-2] (3,5 Nm) og sett på dekselet.

12.3 Etterjustere skyvebord maksimalløft [19]

Dersom skyvebordet ikke lenger kan beveges over maksimalt skyveområde:

▶ Beveg skyvebordet manuelt (med kraft) frem og tilbake til endeposisjonene foran og bak helt til kanten på skyvebordet ligger på løftemarkeringene [19-1].

12.4 Rengjøre bevegelsesbanene til skyvebordet [20]

Dersom det er tungt å bevege skyvebordet, kan det være smuss i bevegelsesbanene til skyvebordet eller i kulelagerne.

▶ Rengjør de fire bevegelsesbanene i føringen til skyvebordet [20-1] og de fire bevegelsesbanene i skyvebordet [20-2] med en fille.

Dersom skyvebordet fortsatt er tungt å bevege, må du ta kontakt med produsenten eller et godkjent verksted.

12.5 Etterjustere vinkelanlegget

Etterjustere vinkel:

▶ Bilde [21]

12.6 Rengjøre endestoppere [22]

Dersom referansekjøringen mislykkes: Rengjør endestopperne til høyde- og vinkelinnstilling.

▶ Kjør sagbladet til høyeste posisjon.
▶ Still inn snittvinkel 0°.
- Slå av elektroverktøyet med hovedbryteren og ta ut batteriene.
- Klapp ut bordutvidelsen.

▶ Talavserviceluken [22-1].
▶ R3gjør endestopperne høyde nede [22-3] og vinkel [22-4] med en børste.
▶ Sett inn serviceluken og trekk til med skruen [22-2].

- Sett inn batteriene og slå på elektroverktøy-et med hovedbryteren.

▶ Kjør sagbladet helt ned.

- Slå av elektroverktøyet med hovedbryteren og ta ut batteriene.

▶ Ta av serviceluken [22-1] .

5 Rengjør endestopperne høyde oppe [22-5] med en børste.

- Sett inn serviceluken og trekk til med skruen [22-2].

▶ Demontere dekselet (se kapittel 9.16).

6 Rengjør endestopperne vin-kel [22-6]+[22-7] med en børste.

▶ Monter dekselet.

Dersom det oppstår problemer ved denne fremgangsmåten, ta kontakt med et godkjent verksted eller produsenten.

12.7 Justere parallellanlegget etter sagbladet [23]

Ved utflising i emneoverflaten på venstre side for sagbladet (på siden til vinkelanlegget)

▶ Skru inn skruen [23-1] .

Parallellanlegget beveger seg i retning A.

Ved utflising på høyre side av sagbladet (på siden til parallellanlegget)

▶ Skru ut skruen [23-1].

Parallellanlegget beveger seg i retning B.

En omdreining med skruen [23-1] tilsvarer en bevegelse i retning A eller B på ca. 3,1 mm

Eventuelt må klemkraften til parallellanlegget stilles inn på nytt (se kapittel 12.8).

• Skru inn skruen [23-1] : Klemkraften må reduseres.
• Skru ut skruen [23-1]: Klemkraften må økes.

12.8 Etterjustere klemkraften til parallellanlegget [24]

• Skru inn skruen [24-1] for å øke klemkraften.
• Løsne på skruen for å redusere klemkraften.

12.9 Justere skyvebordet etter sagbladet [25]

• Sett skyvebordet i fremste posisjon og lås det.
  ▶ Ta av dekselet [25-1].

▶ Trykk på de to punktene for å låse opp.

▷ Trekk av dekselet.

▶ Tæ av dekselet [25-2] og løsne skruen under litt.

▶ Sett skyvebordet i bakerste posisjon.

▶ 4 Ta av dekselet [25-3] og løsne skruen under litt.

▶ Ellerjuster frisnittet med skruen [25-4]. MERK : IKKE juster skruen [25-5]. Ellers blir det tyngre å bevege skyvebordet.

6 Trekk til + skruer.

▶ Sett på alle deksler igjen.

13 Tilbehør

Bestillingsnumrene for tilbehør og verktøy finner du i Festool-katalogen eller på Internett på www.festool.com.

14 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Før kassering skal eventuelle utladede batterier som ikke er innkapslet i apparatet, fjernes fra det brukte apparatet. Dette gjelder også

lamper som kan fjernes problemfritt. Dermed kan batteriene leveres til forskriftsmessig gjenvinning.

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning.

Informasjon om gjenvinningsstasjoner finnes på www.festool.com/recycling

Informasjon om REACH: www.festool.com/reach

15 Generell informasjon

15.1 Bluetooth®

Merkenavnet Bluetooth® og logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool.

15.2 Informasjon om personvern

Elektroverktøyet inneholder en brikke som lagrer maskin- og driftsdata automatisk. Data lagret på minnebrikken inneholder ingen personopplysninger om kunden.

Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparasjons- og garantiavviklinger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikke brukes på noen annen måte, med mindre det er gitt uttrykkelig samtykke fra kunden.

16 Utbedring av feil

Problem Mulige årsaker Løsning
Displayet slås ikke på. Et eller begge batterier er ut-ladet.		Lad batteriene.
	Det er brukt feil batteri. Bruk egnet batteri (se kapittel 4 ).
Det vises ikke noe i di-splayet.	Displayet er defekt. Ta kontakt med et godkjent serviceverksted eller produsenten.
I displayet vises det en varselmelding.	Advarsel f.eks. mot overopp-heting.	Se infoteksten i dialogboksen og kvitter ut mel-dingen via fokuslinjen.
Det vises en feil i di-splayet.	Elektroverktøyet forsøker å løse et problem, f.eks. over- oppheting.	Følg instruksjonene i displayet.
	Elektroverktøyet er defekt. Ta kontakt med et godkjent serviceverksted eller produsenten.
Status-LED blinker rødt.	Det er satt inn feil batteri-kombinasjon.	Se kapittel 4.
	Underspenning ved system-start (for lavt batterinivå).	Bytt batteri.
Systainerlokket vil ikke lukkes.	Tilbehørsdelene er ikke i par- keringsposisjon.	Sett elektroverktøyet i transportstilling (se kapit- tel 11.1).
Unbrakonøkkelen lar seg ikke føre inn i åp-ningen på effektskiltet.	Sagbladet er ikke i parke- ringsposisjon.	Sett sagbladet i parkeringsposisjon med betje- ningsmodulen (se kapittel 9.8).
Snittvinkelen stemmer ikke overens med opp- lysningene i displayet.	Snittvinkelen er ute av posi- sjon.	Kalibrer snittvinkelen (se kapittel 9.7).
Snitthøyden stemmer ikke overens med opp- lysningene i displayet.	Snitthøyden er ute av posi- sjon.	Kalibrer snitthøyden (se kapittel 9.5).
Referansekjøring mis- lyktes	Kan ikke nå område. Ende- stoppere tilsmusset.	Rengjør endestoppere (se kapittel 12.6).
Skyvebordet og bord- platen er ikke i samme høyde.	Skyvebordshøyden er ute av posisjon.	Etterjuster skyvebordshøyden (se kapittel 12.2).
Bordutvidelsen og bordplaten er ikke i samme høyde.	Høyde bordutvidelse er ute av posisjon.	Etterjuster høyde bordutvidelse (se kapittel 12.1).
Skyvebordet kan ikke lenger beveges helt til begge endeposisjoner.	Maksimalløft er ute av posi- sjon.	Etterjuster skyvebord maksimalløft (se kapit- tel 12.3).
Skyvebordet er tungt å bevege.	Bevegelsesbanene er til- smusset.	Rengjør bevegelsesbanene med en fille (se ka- pittel 12.4).
	Kulelager er tilsmusset. Ta kontakt med et godkjent serviceverksted eller produsenten.
Utflising ved saging Parallellanlegg for frisnitt er ute av posisjon.		Juster parallellanlegget etter sagbladet (se ka- pittel 12.7).
Motoren går med redu- sert ytelse	Motortemperaturen er for høy. Turtallet er blitt redusert for å muliggjøre rask avkjø- ling av motoren ved hjelp av motorluftingen.	Etter avkjølingen starter elektroverktøyet auto- matisk igjen. Ikke gjenoppta arbeidet før avkjølingen er avslut- tet.

Português

Índice
