BEDIENUNGSANLEITUNG CSC SYS 50 EBI FESTOOL

EU-Konformitätserklärung. Wir erklären in al- leiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

• im definierten Seriennummer-Bereich (S-Nr.) von 40000000 -

• 5 Geräteelemente p. 15
• 6 Bedienmodul p. 15
• 7 Inbetriebnahme p. 15
• 8 Akkupack p. 16
• 9 Einstellungen p. 16
• 10 Arbeiten mit dem Elektrowerkzeug p. 20
• 11 Transport p. 21
• 12 Wartung und Pflege p. 22
• 13 Zubehör p. 23
• 14 Umwelt p. 23
• 15 Allgemeine Hinweise p. 24

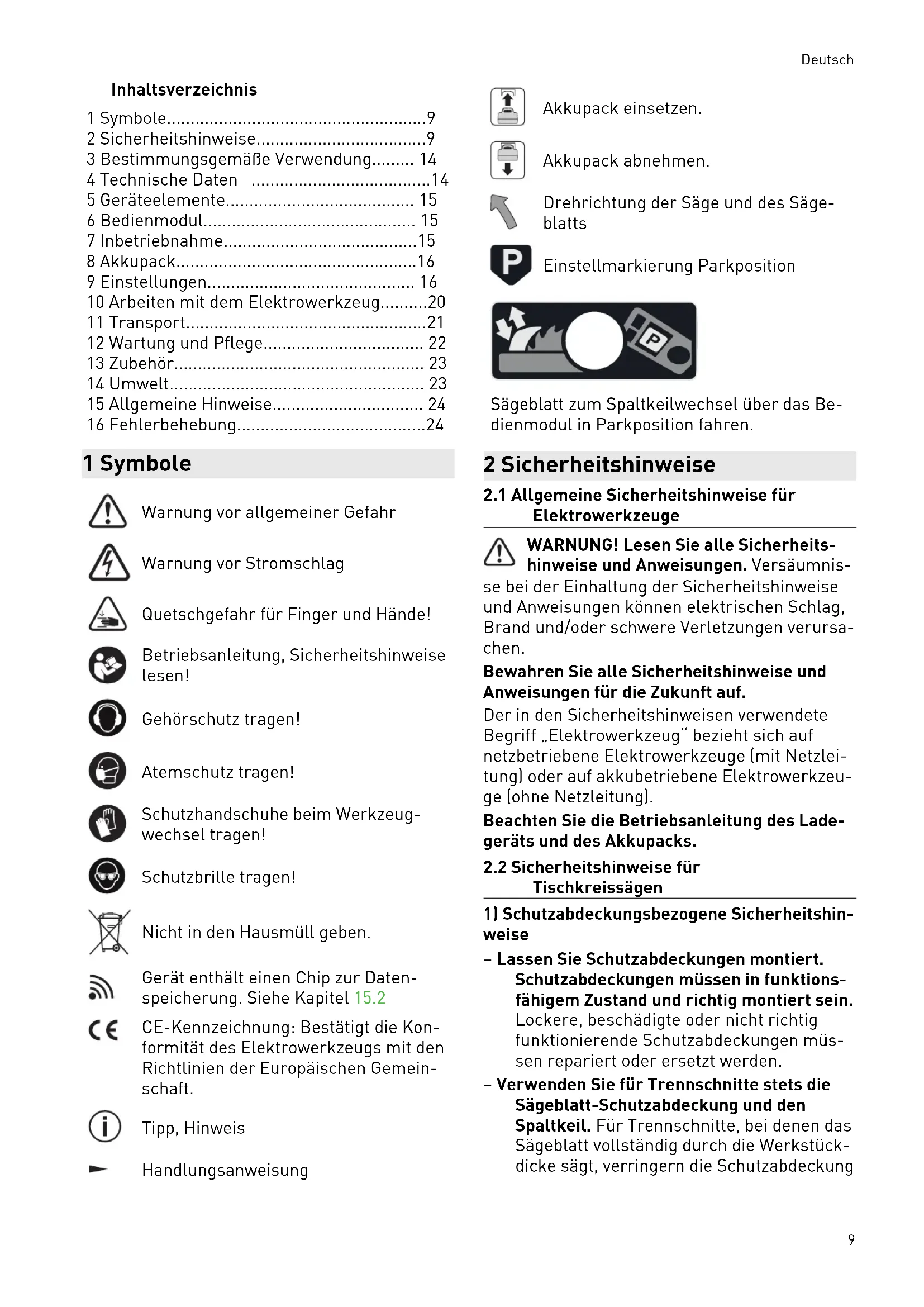

• 16 Fehlerbehebung 1 Symbole Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Quetschgefahr für Finger und Hände! Betriebsanleitung, Sicherheitshinweise lesen! Gehörschutz tragen! Atemschutz tragen! Schutzhandschuhe beim Werkzeug wechsel tragen! Schutzbrille tragen! Nicht in den Hausmüll geben. Gerät enthält einen Chip zur Daten speicherung. Siehe Kapitel 15.2 CE-Kennzeichnung: Bestätigt die Kon formität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemein schaft. Tipp, Hinweis Handlungsanweisung Akkupack einsetzen. Akkupack abnehmen. Drehrichtung der Säge und des Säge blatts Einstellmarkierung Parkposition Sägeblatt zum Spaltkeilwechsel über das Be dienmodul in Parkposition fahren. 2 Sicherheitshinweise p. 24

2.1 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Versäumnis se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursa chen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzlei tung) oder auf akkubetriebene Elektrowerkzeu ge (ohne Netzleitung). Beachten Sie die Betriebsanleitung des Lade geräts und des Akkupacks.

2.2 Sicherheitshinweise für

1) Schutzabdeckungsbezogene Sicherheitshin

weise – Lassen Sie Schutzabdeckungen montiert. Schutzabdeckungen müssen in funktions fähigem Zustand und richtig montiert sein. Lockere, beschädigte oder nicht richtig funktionierende Schutzabdeckungen müs sen repariert oder ersetzt werden. – Verwenden Sie für Trennschnitte stets die Sägeblatt-Schutzabdeckung und den Spaltkeil. Für Trennschnitte, bei denen das Sägeblatt vollständig durch die Werkstück dicke sägt, verringern die Schutzabdeckung Deutsch 9und andere Sicherheitseinrichtungen das Risiko von Verletzungen. – Befestigen Sie nach Fertigstellung von Ar beitsvorgängen (z. B. Falzen, Ausnuten oder Auftrennen im Umschlagverfahren), bei denen das Entfernen von Schutzabde ckung und Spaltkeil erforderlich ist, un verzüglich wieder das Schutzsystem. Die Schutzabdeckung und der Spaltkeil verrin gern das Risiko von Verletzungen. – Stellen Sie vor dem Einschalten des Elek trowerkzeugs sicher, dass das Sägeblatt nicht die Schutzabdeckung, den Spaltkeil oder das Werkstück berührt. Versehentli cher Kontakt dieser Komponenten mit dem Sägeblatt kann zu einer gefährlichen Situa tion führen. – Justieren Sie den Spaltkeil gemäß der Be schreibung in dieser Betriebsanleitung. Falsche Abstände, Position und Ausrich tung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert. – Damit der Spaltkeil funktionieren kann, muss er auf das Werkstück einwirken. Bei Schnitten in Werkstücke, die zu kurz sind, um den Spaltkeil in Eingriff kommen zu lassen, ist der Spaltkeil unwirksam. Unter diesen Bedingungen kann ein Rückschlag nicht durch den Spaltkeil verhindert wer den. – Verwenden Sie das für den Spaltkeil pas sende Sägeblatt. Damit der Spaltkeil rich tig wirkt, muss der Sägeblattdurchmesser zu dem entsprechenden Spaltkeil passen, das Stammblatt des Sägeblatts dünner als der Spaltkeil sein und die Zahnbreite mehr als die Spaltkeildicke betragen.

2) Sicherheitshinweise für Sägeverfahren

GEFAHR: Kommen Sie mit Ihren Fin gern und Händen nicht in die Nähe des Sä geblatts oder in den Sägebereich. Ein Mo ment der Unachtsamkeit oder ein Ausrut schen könnte Ihre Hand zum Sägeblatt hin lenken und zu ernsthaften Verletzungen führen. – Führen Sie das Werkstück nur entgegen der Drehrichtung dem Sägeblatt zu. Zu führen des Werkstücks in der gleichen Richtung wie die Drehrichtung des Säge blatts oberhalb des Tisches kann dazu füh ren, dass das Werkstück und Ihre Hand in das Sägeblatt gezogen werden. – Verwenden Sie bei Längsschnitten nie mals den Gehrungsanschlag zur Zufüh rung des Werkstücks, und verwenden Sie bei Querschnitten mit dem Gehrungsan schlag niemals zusätzlich den Parallelan schlag zur Längeneinstellung. Gleichzeiti ges Führen des Werkstücks mit dem Paral lelanschlag und dem Gehrungsanschlag erhöht die Wahrscheinlichkeit, dass das Sägeblatt klemmt und es zum Rückschlag kommt. – Üben Sie bei Längsschnitten die Zuführ kraft auf das Werkstück immer zwischen Anschlagschiene und Sägeblatt aus. Ver wenden Sie einen Schiebestock, wenn der Abstand zwischen Anschlagschiene und Sägeblatt weniger als 150 mm, und einen Schiebeblock, wenn der Abstand weniger als 50 mm beträgt. Derartige Arbeitshilfs mittel sorgen dafür, dass Ihre Hand in si cherer Entfernung zum Sägeblatt bleibt. – Verwenden Sie nur den mitgelieferten Schiebestock des Herstellers oder einen, der anweisungsgemäß hergestellt ist. Der Schiebestock sorgt für ausreichenden Ab stand zwischen Hand und Sägeblatt. – Verwenden Sie niemals einen beschädig ten oder angesägten Schiebestock. Ein be schädigter Schiebestock kann brechen und dazu führen, dass Ihre Hand in das Säge blatt gerät. – Arbeiten Sie nicht „freihändig“. Verwen den Sie immer den Parallelanschlag oder den Gehrungsanschlag, um das Werkstück anzulegen und zu führen. „Freihändig“ be deutet, das Werkstück statt mit Parallelan schlag oder Gehrungsanschlag mit den Händen zu stützen oder zu führen. Freihän diges Sägen führt zu Fehlausrichtung, Ver klemmen und Rückschlag. – Greifen Sie nie um oder über ein sich drehendes Sägeblatt. Das Greifen nach ei nem Werkstück kann zu unbeabsichtigter Berührung mit dem sich drehenden Säge blatt führen. – Stützen Sie lange und/oder breite Werk stücke hinter und/oder seitlich des Säge tischs ab, so dass diese waagrecht blei ben. Lange und/oder breite Werkstücke neigen dazu, am Rand des Sägetischs ab zukippen; dies führt zum Verlust der Kon trolle, Verklemmen des Sägeblatts und Rückschlag. Deutsch 10– Führen Sie das Werkstück gleichmäßig zu. Verbiegen oder verdrehen Sie das Werk stück nicht. Falls das Sägeblatt ver klemmt, schalten Sie das Elektrowerk zeug sofort aus, trennen Sie es vom Akku pack und beheben Sie die Ursache für das Verklemmen. Das Verklemmen des Säge blatts durch das Werkstück kann zu Rück schlag oder zum Blockieren des Motors führen. – Entfernen Sie abgesägtes Material nicht, während die Säge läuft. Abgesägtes Mate rial kann sich zwischen Sägeblatt und An schlagschiene oder in der Schutzabde ckung festsetzen und beim Entfernen Ihre Finger in das Sägeblatt ziehen. Schalten Sie die Säge aus und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist, bevor Sie das Material entfernen. – Verwenden Sie für Längsschnitte an Werkstücken, die dünner als 2 mm sind, einen Zusatz- Parallelanschlag, der Kon takt mit der Tischoberfläche hat. Dünne Werkstücke können sich unter dem Paral lelanschlag verkeilen und zu Rückschlag führen.

3) Rückschlag - Ursachen und entsprechende

Sicherheitshinweise Ein Rückschlag ist die plötzliche Reaktion des Werkstücks infolge eines hakenden, klemmen den Sägeblatts oder eines bezogen auf das Sä geblatt schräg geführten Schnitts in das Werk stück oder wenn ein Teil des Werkstücks zwi schen Sägeblatt und Parallelanschlag oder ei nem anderen feststehenden Objekt einge klemmt wird. In den meisten Fällen wird bei einem Rück schlag das Werkstück durch den hinteren Teil des Sägeblatts erfasst, vom Sägetisch angeho ben und in Richtung des Bedieners geschleu dert. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Tischkreissä ge. Er kann durch geeignete Vorsichtsmaßnah men, wie nachfolgend beschrieben, verhindert werden. – Stellen Sie sich nie in direkte Linie mit dem Sägeblatt. Halten Sie sich immer auf der Seite zum Sägeblatt, auf der sich auch die Anschlagschiene befindet. Bei einem Rückschlag kann das Werkstück mit hoher Geschwindigkeit auf Personen geschleu dert werden, die vor und in einer Linie mit dem Sägeblatt stehen. – Greifen Sie niemals über oder hinter das Sägeblatt, um das Werkstück zu ziehen oder zu stützen. Es kann zu unbeabsichtig ter Berührung mit dem Sägeblatt kommen, oder ein Rückschlag kann dazu führen, dass Ihre Finger in das Sägeblatt gezogen werden. – Halten und drücken Sie das Werkstück, welches abgesägt wird, niemals gegen das sich drehende Sägeblatt. Drücken des Werkstücks, welches abgesägt wird, gegen das Sägeblatt führt zu Verklemmen und Rückschlag. – Richten Sie die Anschlagschiene parallel zum Sägeblatt aus. Eine nicht ausgerichte te Anschlagschiene drückt das Werkstück gegen das Sägeblatt und erzeugt einen Rückschlag. – Verwenden Sie bei verdeckten Säge schnitten (z. B. Falzen, Ausnuten oder Auftrennen im Umschlagverfahren) einen Druckkamm, um das Werkstück gegen Tisch und Anschlagschiene zu führen. Mit einem Druckkamm können Sie das Werk stück bei Rückschlag besser kontrollieren. – Seien Sie besonders vorsichtig beim Sä gen in nicht einsehbare Bereiche zusam mengebauter Werkstücke. Das eintau chende Sägeblatt kann in Objekte sägen, die einen Rückschlag verursachen können. – Stützen Sie große Platten ab, um das Risi ko eines Rückschlags durch ein klemmen des Sägeblatt zu vermindern. Große Plat ten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen überall dort abgestützt werden, wo sie die Tischoberflä che überragen. – Seien Sie besonders vorsichtig beim Sä gen von Werkstücken, die verdreht, ver knotet, verzogen sind oder nicht über eine gerade Kante verfügen, an der sie mit ei nem Gehrungsanschlag oder entlang ei ner Anschlagschiene geführt werden kön nen. Ein verzogenes, verknotetes oder ver drehtes Werkstück ist instabil und führt zur Fehlausrichtung der Schnittfuge mit dem Sägeblatt, Verklemmen und Rückschlag. – Sägen Sie niemals mehrere aufeinander oder hintereinander gestapelte Werkstü cke. Das Sägeblatt könnte ein oder mehre re Teile erfassen und einen Rückschlag verursachen. – Wenn Sie eine Säge, deren Sägeblatt im Werkstück steckt, wieder starten wollen, Deutsch 11zentrieren Sie das Sägeblatt im Sägespalt so, dass die Sägezähne nicht im Werk stück verhakt sind. Klemmt das Sägeblatt, kann es das Werkstück anheben und einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. – Halten Sie Sägeblätter sauber, scharf und ausreichend geschränkt. Verwenden Sie niemals verzogene Sägeblätter oder Sä geblätter mit rissigen oder gebrochenen Zähnen. Scharfe und richtig geschränkte Sägeblätter minimieren Klemmen, Blockie ren und Rückschlag.

4) Sicherheitshinweise für die Bedienung von

Tischkreissägen – Schalten Sie die Tischkreissäge aus und trennen Sie sie vom Akkupack, bevor Sie den Tischeinsatz entfernen, das Sägeblatt wechseln, Einstellungen am Spaltkeil oder der Sägeblattschutzabdeckung vor nehmen und wenn die Maschine unbeauf sichtigt gelassen wird. Vorsichtsmaßnah men dienen der Vermeidung von Unfällen. – Lassen Sie die Tischkreissäge nie unbe aufsichtigt laufen. Schalten Sie das Elek trowerkzeug aus und verlassen es nicht, bevor es vollständig zum Stillstand ge kommen ist. Eine unbeaufsichtigt laufende Säge stellt eine unkontrollierte Gefahr dar. – Stellen Sie die Tischkreissäge an einem Ort auf, der eben und gut beleuchtetet ist und wo Sie sicher stehen und das Gleich gewicht halten können. Der Aufstellort muss genug Platz bieten, um die Größe Ih rer Werkstücke gut zu handhaben. Unord nung, unbeleuchtete Arbeitsbereiche und unebene, rutschige Böden können zu Un fällen führen. – Entfernen Sie regelmäßig Sägespäne und Sägemehl unter dem Sägetisch und/oder von der Staubabsaugung. Angesammeltes Sägemehl ist brennbar und kann sich selbst entzünden. – Sichern Sie die Tischkreissäge. Eine nicht ordnungsgemäß gesicherte Tischkreissäge kann sich bewegen oder umkippen. – Entfernen Sie Einstellwerkzeuge, Holz reste usw. von der Tischkreissäge, bevor Sie diese einschalten. Ablenkung oder mögliche Verklemmungen können gefähr lich sein. – Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Auf nahmebohrung (z. B. rautenförmig oder rund). Sägeblätter, die nicht zu den Monta geteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. – Verwenden Sie niemals beschädigtes oder falsches Sägeblatt-Montagematerial, wie z. B. Flansche, Unterlegscheiben, Schrau ben oder Muttern. Dieses Sägeblatt-Mon tagematerial wurde speziell für Ihre Säge konstruiert, für sicheren Betrieb und opti male Leistung. – Stellen Sie sich nie auf die Tischkreissäge und benutzen Sie die Tischkreissäge nicht als Tritthocker. Es können ernsthafte Ver letzungen auftreten, wenn das Elektro werkzeug umkippt oder wenn Sie verse hentlich mit dem Sägeblatt in Kontakt kommen. – Stellen Sie sicher, dass das Sägeblatt in der richtigen Drehrichtung montiert ist. Verwenden Sie keine Schleifscheiben oder Drahtbürsten mit der Tischkreissäge. Un sachgemäße Montage des Sägeblattes oder die Benutzung von nicht empfohlenem Zu behör kann zu ernsthaften Verletzungen führen.

2.3 Sicherheitshinweise für das

vormontierte Sägeblatt Verwendung – Die auf dem Sägeblatt angegebene Höchst drehzahl darf nicht überschritten werden, bzw. der Drehzahlbereich muss eingehal ten werden. – Das vormontierte Sägeblatt ist ausschließ lich zur Verwendung in Kreissägen be stimmt. – Beim Aus- und Einpacken des Werkzeugs sowie beim Hantieren (z.B. Einbau in die Maschine) mit äußerster Sorgfalt vorgehen. Verletzungsgefahr durch die sehr scharfen Schneiden! – Beim Hantieren mit dem Werkzeug wird durch das Tragen von Schutzhandschuhen die Griffsicherheit am Werkzeug verbessert und das Verletzungsrisiko weiter gemin dert. – Kreissägeblätter, deren Körper gerissen sind, müssen ausgewechselt werden. Eine Instandsetzung ist nicht zulässig. – Kreissägeblätter in Verbundausführung (eingelötete Sägezähne), deren Sägezahn dicke kleiner als 1 mm sind, dürfen nicht mehr benutzt werden. Deutsch 12– WARNUNG! Werkzeuge mit sichtbaren Ris sen, mit stumpfen oder beschädigten Schneiden dürfen nicht verwendet werden. Montage und Befestigung – Werkzeuge müssen so aufgespannt sein, dass sie sich beim Betreiben nicht lösen. – Bei der Montage der Werkzeuge muss si chergestellt werden, dass das Aufspannen auf der Werkzeugnabe oder der Spannflä che des Werkzeuges erfolgt, und dass die Schneiden nicht mit anderen Bauteilen in Berührung kommen. – Ein Verlängern des Schlüssels oder das Festziehen mithilfe von Hammerschlägen ist nicht zulässig. – Die Spannflächen müssen von Verschmut zungen, Fett, Öl und Wasser gereinigt wer den. – Spannschrauben müssen nach den Anlei tungen des Herstellers angezogen werden. – Zum Einstellen des Bohrungsdurchmes sers von Kreissägeblättern an den Spindel durchmesser der Maschine dürfen nur fest eingebrachte Ringe, z.B.: eingepresste oder durch Haftverbindung gehaltene Rin ge, verwendet werden. Die Verwendung lo ser Ringe ist nicht zulässig. Wartung und Pflege – Reparaturen und Schleifarbeiten dürfen nur von Festool-Kundendienstwerkstätten oder von Sachkundigen ausgeführt werden. – Die Konstruktion des Werkzeuges darf nicht verändert werden. – Werkzeug regelmäßig entharzen und reini gen (Reinigungsmittel mit pH-Wert zwi schen 4,5 bis 8). – Stumpfe Schneiden können an der Spanflä che bis zu einer minimalen Schneidendicke von 1 mm nachgeschliffen werden. – Transport des Werkzeugs nur in einer ge eigneten Verpackung - Verletzungsgefahr!

2.4 Weitere Sicherheitshinweise

Tragen Sie geeignete persönliche Schutz ausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbei ten. – Beim Arbeiten können schädliche/giftige Stäube entstehen (z.B. bleihaltiger An strich, einige Holzarten oder Metalle). Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Nä he befindliche Personen eine Gefährdung darstellen. Beachten Sie die in Ihrem Land gültigen Sicherheitsvorschriften. – Zum Schutz Ihrer Gesundheit einen geeig neten Atemschutz tragen. In geschlosse nen Räumen für ausreichende Belüftung sorgen und ein Absaugmobil anschließen. – Kontrollieren Sie, ob Gehäuse-Bauteile Beschädigungen wie Risse oder Weissbrü che aufweisen. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeu ges reparieren. – Keine Netzteile oder Fremd-Akkupacks zum Betreiben des Akku-Elektrowerk zeugs verwenden. Keine Fremd-Ladege räte zum Laden der Akkupacks verwen den. Die Verwendung von nicht vom Her steller vorgesehenem Zubehör kann zu ei nem elektrischen Schlag und/oder schwe ren Unfällen führen.

2.5 Aluminiumbearbeitung

Bei der Bearbeitung von Aluminium sind aus Sicherheitsgründen folgende Maßnahmen ein zuhalten: – Schutzbrille tragen! – Elektrowerkzeug an ein geeignetes Ab sauggerät mit Antistatik-Saugschlauch an schließen. – Elektrowerkzeug regelmäßig von Staubab lagerungen im Motorgehäuse reinigen. – Verwenden Sie ein Aluminium-Sägeblatt. – Beim Sägen von Platten muss mit Petrole um geschmiert werden, dünnwandige Pro file (bis 3 mm) können ohne Schmierung bearbeitet werden.

Trotz Einhaltung aller relevanter Bauvorschrif ten können beim Betreiben des Elektrowerk zeugs noch Gefahren entstehen, z.B. durch: – Berühren von sich drehenden Teilen: Säge blatt, Spannflansch, Flansch-Schraube, – Berühren spannungsführender Teile bei geöffnetem Gehäuse, – Wegfliegen von Werkstückteilen, – Wegfliegen von Werkzeugteilen bei beschä digten Werkzeugen, – Geräuschemission, – Staubemission. Deutsch

132.7 Emissionswerte

Die nach EN 62841 ermittelten Werte betragen typischerweise: Schalldruckpegel L

85 dB(A) Schallleistungspegel L

= 98 dB(A) Unsicherheit K = 3 dB VORSICHT Beim Arbeiten eintretender Schall Schädigung des Gehörs ► Gehörschutz benutzen. VORSICHT Emissionswerte können von den angegebe nen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks. ► Die tatsächliche Belastung während des gesamten Betriebszyklus muss beurteilt werden. ► Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt wer den. 3 Bestimmungsgemäße Verwendung Die CSC SYS 50 ist als transportable Format kreissäge (Tischkreissäge mit integriertem Schiebetisch) vorgesehen zum Sägen von Holz, laminierten Holzplatten und Kunststoff. Mit den von Festool angebotenen Spezialsäge blättern können die Maschinen auch zum Sägen von ungehärteten Eisenmetallen und Buntme tallen verwendet werden. Sie wird nicht empfohlen zum Sägen von mine ralischen Plattenwerkstoffen wie z. B. Gipskar ton. Der abrasive Staub führt zu hohem Ver schleiß an den elektrischen Antrieben. Asbesthaltige Materialien dürfen NICHT bear beitet werden. Keine Trenn- und Schleifscheiben einsetzen. Bei nicht bestimmungsgemäßem Ge brauch haftet der Benutzer.

Es dürfen nur Sägeblätter mit folgenden Daten verwendet werden: – Sägeblätter gemäß EN 847-1 – Sägeblattdurchmesser 168 mm – Schnittbreite 1,8 mm – Aufnahmebohrung 20 mm – Stammblattdicke 1,2 mm – geeignet für Drehzahlen bis 9500 min

Festool Sägeblätter entsprechen der EN 847-1. Nur Werkstoffe sägen, für welche das jeweilige Sägeblatt bestimmungsgemäß vorgesehen ist. Sägeblätter aus hochlegiertem Schnellarbeits stahl (HSS-Stahl) dürfen nicht verwendet wer den. 4 Technische Daten Akku-Format kreissäge CSC SYS 50 Motorspannung 36 V Drehzahl (Leerlauf) 6800 min

Geeignete Akku packs Festool Baureihe BP 18 ≥ 4 Ah Aufnahmebohrung Ø 20 mm Neigungswinkel -10° - 47° Schnitthöhe bei 0°

Schnitthöhe bei ‑10°

Kappschnittbreite bei 90° 450 mm Kappschnittbreite bei 45° 340 mm Kappschnittbreite bei 70° 140 mm Parallelschnittbreite 280 mm Gehrungswinkel 0 - 70° Transportmaß 512 x 396 x 296 mm Tischhöhe 228 mm Frequenz 2402 Mhz – 2480 Mhz Äquivalente isotrope Strahlungsleistung (EIRP) <10 dBm Gesamtgewicht oh ne Akkupacks 20,2 kg

• Aufgrund von Fertigungstoleranzen bei Sägeblatt und Elektrowerkzeug können auch höhere Schnitte möglich sein. Deutsch 145 Geräteelemente Die angegebenen Abbildungen befinden sich am Anfang und am Ende der Betriebsanleitung. [1-1] Grifffläche [1-2] Kühlluftöffnung [1-3] Hauptschalter [1-4] Status LED [1-5] Klemmhebel Winkelrastanschlag fi xieren [1-6] Schiebetisch [1-7] Nut für Winkelrastanschlag [1-8] Nut für Festool FS-Zwinge [1-9] Tischeinsatz [1-10] Innensechskantschlüssel [1-11] Spaltkeil Verdecktschnitt [1-12] Spaltkeil mit Schutzabdeckung [1-13] Schiebestock in Schiebestockgarage [1-14] Parallelanschlag [1-15] Skala Schnittbreite Längsschnitte [1-16] Tischverbreiterung [1-17] Arretierung Tischverbreiterung [1-18] Bedienmodul [1-19] Staubfangbeutel [1-20] Winkelrastanschlag [1-21] Arretierhebel Schiebetisch [1-22] Verschlussklammer [1-23] Systainerhaube [1-24] Tragegriff 6 Bedienmodul

6.1 Elemente des Bedienmoduls

Abhängig vom Kontext, werden im Display [2-3] unterschiedliche Elemente angezeigt. [2-7] Position Seite X von Y (bei Assisten ten) [2-8] Hinweisgrafik Dialog [2-9] Infotext Dialog [2-10] Fokuslinie Auswahlmöglichkeit [2-11] Favorit Parkposition [2-12] Schnittwinkel (Hauptbildschirm) [2-13] Schnitthöhe (Hauptbildschirm) [2-14] Kapazitätsanzeige Akkupacks [2-15] Status Bluetooth®-Verbindung (bei aktiver Bluetooth®-Funktion) [2-16] Favoritenbelegung (Hauptbild schirm) 7 Inbetriebnahme

7.1 Elektrowerkzeug aufstellen

WARNUNG Unfallgefahr Elektrowerkzeug kippt auf unebenem Unter grund. ► Auf sicheren Stand des Elektrowerkzeuges achten. Die Auflagefläche muss eben, in gutem Zustand und frei von lose herumlie genden Gegenständen (z. B. Spänen und Schnittresten) sein. ► Elektrowerkzeug in einer waagerechten ebenen Position mit den Gummifüßen auf eine feste ebene Unterlage stellen. ► Verschlussklammer [1-22] auf beiden Sei ten des Elektrowerkzeugs lösen. ► Systainerhaube [1-23] nach oben abheben.

7.2 Erst-Inbetriebnahme

Nach dem ersten Einschalten des Elektrowerk zeugs startet am Display folgender Ablauf

1. Einstellung von Sprache und Einheit.

2. Der Assistent "Erste Schritte" erklärt die

Grundbedienung des Elektrowerkzeugs.

3. Initiale Referenzfahrt wird durchlaufen.

4. Schnitthöhe auf Null kalibrieren (siehe Ka

5. Hauptbildschirm (Schnittwinkel / Schnitt

höhe) wird angezeigt. Wird die Referenzfahrt unterbrochen, wird die se beim nächsten Einschalten des Elektrowerk zeugs erneut angefordert. Deutsch

157.3 Ein-/Ausschalten

Elektrowerkzeug einschalten ► Akkupacks einsetzen (siehe Kapitel 8

► Hauptschalter [1-3] drücken. LED [1-4] leuchtet auf. Wenn eine Referenz fahrt erforderlich ist, wird dies im Display an gezeigt. ► Referenzfahrt durchführen: Drehrad [2-4] drücken und gedrückt halten. Um dauerhaft präzise Arbeitsergebnisse zu erzielen, empfehlen wir, nach einem Transport des Elektrowerkzeugs eine Re ferenzfahrt durchzuführen. Sägeblatt einschalten ► Gewünschte Einstellungen am Bedienmo dul vornehmen (siehe Kapitel 9.1). ► Werkstück auflegen und ggf. mittels Festool FS-Zwinge in der Nut [1-8] am Schiebetisch befestigen. ► Hände aus dem Sägebereich fernhalten. ► Start-Schalter [2-5] drücken Sägeblatt startet. Sägeblatt ausschalten ► Zum Ausschalten des Sägebetriebes den Stopp-Schalter [2-6] drücken. Dreht das Sägeblatt dennoch weiter: Elek trowerkzeug am Hauptschalter [1-3] aus schalten oder Akkupack abziehen. Festool Service kontaktieren. Elektrowerkzeug ausschalten ► Warten bis das Sägeblatt zum Stillstand ge kommen ist. ► Elektrowerkzeug am Hauptschalter [1-3] ausschalten. Nach 4 Stunden ohne Bedienung schaltet sich das Elektrowerkzeug vollständig aus. (Zeit kann über die Festool Work App ge ändert werden.) 8 Akkupack Vor dem Einsetzen des Akkupacks die Akku schnittstelle auf Sauberkeit prüfen. Eine Ver schmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schäden an den Kontakten führen. Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen. [3A] Akkupack abnehmen. [3B]

lick Akkupack einsetzen - bis zum Einrasten. Der Betrieb des Elektrowerkzeugs ist nur möglich, wenn beide Akkupacks eingesetzt sind und über ausreichende Ladekapazität verfügen. Geeignete Akkupacks siehe Ka pitel 4.

8.1 Kapazitätsanzeige

Der Ladezustand der Akkupacks wird am Dis play und in der Festool Work App angezeigt. Die Nummerierung der Akkupacks [3B-1] befindet sich neben den Akkuschnittstellen. Weitere Infos zu Ladegerät und Akkupack mit Kapazitätsanzeige finden Sie in den Betriebsanleitungen von Ladegerät und Akkupack. 9 Einstellungen Ergänzende Informationen siehe www.festool.com/QuickGuide-CSCSYS

9.1 Einstellungen am Bedienmodul

Achten Sie darauf, dass der Bereich um das Sä geblatt frei ist, wenn Sie Einstellungen am Sä geblatt vornehmen. Folgende Einstellungen können über das Be dienmodul vorgenommen werden: – Sprache – Einheit – Drehzahl – Schnitthöhe (Sägeblatthöhe) – Schnitthöhe kalibrieren – Schnittwinkel (Sägeblattwinkel) – Schnittwinkel kalibrieren – Favoriten auswählen und belegen – Referenzfahrt – Zurücksetzen auf Werkseinstellungen Für folgende Einstellungen steht ein Assistent im Menü zur Verfügung: – Referenzfahrt – Erste Schritte – Schnitthöhe kalibrieren – Schnittwinkel kalibrieren – Sägeblatt wechseln Navigieren Navigieren durch ein Menü, einen Assistent oder durch verschiedene Auswahlmöglichkei ten Deutsch 16► Drehrad [2-4] nach rechts oder links dre hen. Hauptmenü aufrufen ► Drehrad zweimal drücken. Auswählen Einen Assistent starten oder eine Auswahl be stätigen ► Drehrad drücken.

9.2 Festool Work App*

Mithilfe der Festool Work App kann das Elek trowerkzeug konfiguriert werden. Hierfür muss mindestens einer der beiden eingesetzten Ak kupacks ein Bluetooth

Akkupack sein. Verbindung des Akkupacks via Bluetooth

siehe Betriebsanleitung Akkupack. In der Festool Work App finden Sie weitere Informationen zur Bedienung des Elektro werkzeugs.

• Nicht für jedes Land verfügbar.

9.3 Drehzahl einstellen

Die Drehzahl kann am Bedienmodul in 6 Stufen an die Anforderungen des Werkstücks ange passt werden.

9.4 Schnitthöhe einstellen

Die Schnitthöhe am Bedienmodul einstellen. ► Höhentaste [2-2] betätigen. ► Innerhalb 10 Sekunden am Drehrad [2-4] die gewünschte Schnitthöhe einstellen. Um den Einstellmodus schon vor Ablauf der 10 Sekunden zu beenden: Höhentaste betätigen. Einstellung der Schnitthöhe in Zehntelstu fen: Drehrad während des Drehens ge drückt halten.

9.5 Schnitthöhe kalibrieren

Bei der ersten Inbetriebnahme sowie nach ei ner Veränderung des Sägeblattdurchmessers muss die Schnitthöhe kalibriert werden. Ein veränderter Sägeblattdurchmesser kann durch Nachschärfen oder Austauschen des Sägeblatts entstehen. Die Kalibrierung starten Sie über den Menü punkt "Schnitthöhe kalibrieren" am Display. Folgen Sie den Anweisungen auf dem Display. ► Drehrad drücken, um das Sägeblatt bis un ter den Tisch abzusenken. ► Eine kurze Abfallleiste auf den Schiebetisch am Winkelrastanschlag legen (wie bei ei nem Kappschnitt). ► Drehrad drücken, um den Schritt zu bestäti gen. ► Sägeblatt am Start-Schalter [2-5] einschal ten. ► Einen Kappschnitt durchführen. Dabei das Drehrad langsam drehen um das Sägeblatt langsam und schrittweise nach oben zu be wegen. Kratzt das Sägeblatt an der Abfallleiste, ist der Nullpunkt erreicht und das Sägeblatt kann aus geschaltet werden. ► Drehrad drücken, um diese Einstellung als neue Nullposition zu speichern.

9.6 Schnittwinkel einstellen

VORSICHT Quetschgefahr Beim Einstellen des Schnittwinkels bewegt sich der Absaugkanal mit. ► Hände oder Gegenstände nicht zwischen Absaugkanal und Schiebetisch bringen. Den Schnittwinkel am Bedienmodul einstellen. ► Winkeltaste [2-1] betätigen. ► Innerhalb von 10 Sekunden am Dreh rad [2-4] den gewünschten Winkel einstel len. Um den Einstellmodus schon vor Ablauf der 10 Sekunden zu beenden: Winkeltaste betätigen. Einstellung des Schnittwinkels in Zehntel stufen: Drehrad während des Drehens ge drückt halten.

9.7 Schnittwinkel kalibrieren

Wenn die Säge den eingegebenen Schnittwinkel nicht mehr korrekt sägt: ► Den Schnittwinkel über den Assistent am Bedienmodul kalibrieren.

Vier häufig verwendete Kombinationen aus Schnitthöhe und Schnittwinkel können als Fa vorit gespeichert werden. Als fünfter nicht än derbarer Favorit "P" ist die Parkposition ge speichert. Dieser wird nur angezeigt, wenn in der aktuellen Position die Systainerhaube nicht aufgesetzt werden könnte. Favorit auswählen ► Im Hauptbildschirm mit dem Drehrad ein Favoritenpaar [2-11] auswählen. ► Drehrad drücken und Halten bis die Säge blattposition vollständig angefahren wurde. Deutsch 17Favorit speichern ► Gewünschte Kombination aus Schnitthöhe und Schnittwinkel einstellen. ► Winkeltaste und Höhentaste gleichzeitig drücken. ► Mit dem Drehrad die gewünschte Favoriten position [2-11] wählen. ► Auswahl durch Drücken des Drehrads be stätigen.

WARNUNG Verletzungsgefahr ► Vor allen Arbeiten am Elektrowerkzeug das Elektrowerkzeug am Hauptschalter aus schalten und den Akkupack vom Elektro werkzeug abnehmen. WARNUNG Verletzungsgefahr ► Niemals ohne Spaltkeil arbeiten. Spaltkeil mit Schutzabdeckung [1-12] Nach Möglichkeit immer den Spaltkeil mit Schutzabdeckung verwenden. Spaltkeil Verdecktschnitt [1-11] Für verdeckte Schnitte oder Nuten. Spaltkeil demontieren Möglichkeit 1 [4A]

Sägeblatt über das Bedienmodul in Park position fahren (Favorit "P" auswählen). ► Innensechskantschlüssel [1-10] in die Öffnung am Leistungsschild drücken, ge drückt halten und Spaltkeil nach oben abziehen. ► Innensechskantschlüssel wieder in die vorgesehene Halterung [1-10] setzen. Spaltkeil demontieren Möglichkeit 2 [4B] ► Abdeckplatte demontieren (siehe Kapi tel 9.16).

Spaltkeilverriegelung drücken, gedrückt halten und Spaltkeil nach oben abziehen. ► Abdeckplatte wieder montieren. Spaltkeil montieren [4C] ► Spaltkeil von oben eindrücken bis er einras tet. WARNUNG! Verletzungsgefahr! Wirksa me Verrastung des Spaltkeils prüfen.

WARNUNG Gesundheitsgefährdung durch Stäube ► Nie ohne Absaugung arbeiten. ► Nationale Bestimmungen beachten. ► Beim Sägen von krebserregenden Stoffen immer ein geeignetes Absaugmobil, gemäß den nationalen Bestimmungen, anschlie ßen. Nicht den Staubfangbeutel verwen den. Eigenabsaugung ► Das Anschlussstück [5-1] des Staubfang beutels [5-3] mit einer Rechtsdrehung am Absaugstutzen [5-2] befestigen. ► Zum Entleeren das Anschlussstück des Staubfangbeutels mit einer Linksdrehung vom Absaugstutzen abnehmen. Durch Verstopfungen in der Schutzhaube kön nen Sicherheitsfunktionen beeinträchtigt wer den. Um Verstopfungen zu vermeiden ist es da her besser, mit einem Absaugmobil mit voller Saugleistung zu arbeiten. Beim Sägen (z. B. von MDF) kann es zu stati scher Aufladung kommen. Arbeiten Sie dann mit einem Absaugmobil und einem Antistatik- Saugschlauch. Festool Absaugmobil An den Absaugstutzen [5-2] kann ein Festool Absaugmobil mit einem Saugschlauchdurch messer von 27 mm angeschlossen werden. Das Anschlussstück eines Saugschlauchs wird in das Anschlussstück [5-2] gesteckt. VORSICHT! Wird kein Antistatik-Saugschlauch verwendet, kann es zu statischer Aufladung kommen. Der Anwender kann einen elektri schen Schlag bekommen und die Elektronik des Elektrowerkzeugs kann beschädigt werden.

9.11 Tischverbreiterung

[6] Zur Vergrößerung der Arbeitsfläche bei Längs schnitten ab ca. 95 mm

Tischverbreiterung aufklappen. ► Tischverbreiterung zuklappen.

9.12 Parallelanschlag

Parallelanschlag montieren ► Bild [7] Schnittbreite Längsschnitte einstellen ► Bild [8] Anschlagschiene [9-1] einstellen ► Bild [9A] Deutsch 18Für Winkelschnitte oder sehr niedrige Werkstücke die Anschlagschiene [9-1] drehen [9B]. Die niedrige Seite zeigt dann zum Sägeblatt.

9.13 Schiebetisch einstellen

Der Schiebetisch kann in zwei Positionen fixiert werden. Arbeitsposition ► Hinterste Position A, Bild [10] Sägeblattwechselposition ► Vorderste Position B, Bild [10] VORSICHT! Verletzungsgefahr. Den Schiebe tisch immer fixieren, wenn dieser nicht zum Schieben verwendet wird.

9.14 Winkelrastanschlag

Der Winkelrastanschlag kann als Quer- bzw. Winkelanschlag (Gehrungsanschlag) eingesetzt werden. WARNUNG Unfallgefahr durch Einsatzwerkzeug ► Anschlagschiene [13-1] darf nicht in die Schnittbereiche hineinreichen. ► Sämtliche Schrauben und Drehknöpfe des Winkelrastanschlags müssen während des Sägens fest angezogen sein. Winkelrastanschlag montieren / positionieren ► Bild [11] Winkel einstellen ► Bild [12] Winkelrastanschlag rastet an 13 gebräuchli chen Winkeleinstellungen. Anschlagschiene seitliche Position einstellen ► Bild [13]

9.15 Sägeblatt auswählen

Festool-Sägeblätter sind mit einem farbigen Ring gekennzeichnet. Die Farbe des Rings steht für den Werkstoff, für den das Sägeblatt geeig net ist. Beachten Sie die erforderlichen Sägeblattdaten (siehe Kapitel 3.1). Farbe Werkstoff Symbol Gelb Holz Rot Laminat, Mineralwerk stoff HPL/TRESPA

Blau Aluminium, Kunststoff "$3:-

9.16 Sägeblatt wechseln

WARNUNG Verletzungsgefahr ► Vor allen Arbeiten am Elektrowerkzeug das Elektrowerkzeug am Hauptschalter aus schalten und den Akkupack vom Elektro werkzeug abnehmen. VORSICHT Verletzungsgefahr durch heißes und schar fes Einsatzwerkzeug ► Keine stumpfen und defekten Einsatzwerk zeuge verwenden. ► Schutzhandschuhe tragen beim Hantieren mit Einsatzwerkzeug. Sägeblattwechselposition ► Sägeblatt über das Bedienmodul [14-9] in Sägeblattwechselposition fahren. Abdeckplatte demontieren ► Schiebetisch [14-12] in die vorderste Positi on bringen. Dort mit dem Arretierhe bel [14-7] verriegeln. ► Mit beiliegendem Innensechskantschlüs sel [14-2] die Schraube [14-11] an der Ab deckplatte lösen. ► Abdeckplatte [14-8] abnehmen. Sägeblatt demontieren ► Spaltkeil [14-10] demontieren (siehe Kapi tel 9.9) ► Spindelstopptaste [14-1] nach unten drü cken und die Schraube [14-3] mit dem In nensechskantschlüssel öffnen (Linksgewin de). ► Schraube und Flansch [14-4] abnehmen und Sägeblatt nach oben herausnehmen. Sägeblatt montieren ► WARNUNG! Schrauben und Flansch auf Verschmutzung prüfen und nur saubere und unbeschädigte Teile verwenden! Deutsch 19► Neues Sägeblatt und äußeren Flansch ein setzen. WARNUNG! Die Drehrichtung von Säge blatt [14-5] und Säge [14-6] müssen über einstimmen! Bei Nichtbeachtung können schwerwiegende Verletzungen die Folge sein. In eingesetztem Zustand ist die Beschrif tung des Sägeblattes nicht zu sehen. ► Die Schraube fest anziehen (Linksgewinde). ► Abdeckplatte [14-8] einsetzen und fest schrauben. ► Spaltkeil einsetzen. ► Innensechskantschlüssel in die vorgesehe ne Halterung [1-10] setzen. 10 Arbeiten mit dem Elektrowerkzeug

10.1 Sicheres Arbeiten

Beachten Sie beim Arbeiten alle ein gangs eingeführten Sicherheitshinweise sowie folgende Regeln: Vor Beginn – Sicherstellen, dass die Sägeblatt-Schutz abdeckung unbeschädigt ist und bei allen Schnittwinkeln und Schnitthöhen das Säge blatt nicht berührt. Die Klappen an der Sä geblatt-Schutzabdeckung müssen frei be weglich sein. – Tischplatte, Abdeckplatte und Tischeinsatz dürfen keine Beschädigungen (z. B. Ein schnitte am Sägespalt) aufweisen. Tau schen Sie beschädigte Teile unverzüglich aus. – Arbeiten Sie nie ohne eingesetzte Abdeck platte, Serviceklappe oder Tischeinsatz. – Festen Sitz des Sägeblatts überprüfen. – VORSICHT! Überhitzungsgefahr! Vor dem Anwenden vergewissern, dass der Akku pack sicher eingerastet ist. – Das Werkstück spannungsfrei und eben auflegen. Beim Arbeiten – Kippgefahr! Elektrowerkzeug kann kippen wenn übergroße Werkstücke oder zu schwere Werkstücke bearbeitet werden. – Tragen Sie keine Schutzhandschuhe beim Sägen. Schutzhandschuhe können vom Sä geblatt erfasst werden und die Hand in das Sägeblatt ziehen. – Korrekte Arbeitsposition: Auf der Schiebe tischsseite neben der Sägeblattflucht. – Verletzungsgefahr durch wegfliegende Tei le. Umstehende Personen können verletzt werden. Abstand halten. – Vermeiden Sie durch eine angepasste Vor schubgeschwindigkeit eine Überhitzung der Schneiden des Sägeblattes, und beim Schneiden von Kunststoffen ein Schmelzen des Kunststoffes. Je härter der zu sägende Werkstoff, desto kleiner sollte die Vor schubgeschwindigkeit sein. – Die Position des Elektrowerkzeugs nie bei laufendem Sägeblatt ändern. – Den Schiebestock [1-12] bei Nichtbenut zung in der Schiebstockgarage (Bild 1) auf bewahren.

Die Säge kann eingesetzt werden als – Formatkreissäge mit Schiebetische und Queranschlag. – Tischkreissäge mit arretiertem Schiebetisch und Längsan schlag.

Kapp- und Winkelschnitte an der linken Seite des Elektrowerkzeugs durchführen. Stets den Winkelrastanschlag verwenden (siehe Kapi tel 9.14).

► Für Winkelschnitte den Spaltkeil mit Schutzabdeckung verwenden (siehe Kapi tel 9.9

► Den Parallelanschlag demontieren. ► Winkelrastanschlag im Schiebetisch positi onieren (siehe Kapitel 9.14). ► Schiebetischfixierung lösen (siehe Kapi tel 9.13). ► Werkstück mit Winkelrastanschlag führen.

► Den Spaltkeil mit Schutzabdeckung montie ren (siehe Kapitel 9.9). ► Den Winkelrastanschlag demontieren (sie he Kapitel 9.14). ► Den Parallelanschlag montieren (siehe Ka pitel 9.12

► Längsschnitt durchführen.

10.6 Gehrungslängsschnitte

► Spaltkeil mit Schutzabdeckung verwenden (siehe Kapitel 9.9

► Den Winkelrastanschlag demontieren (sie he Kapitel 9.14). ► Den Parallelanschlag montieren (siehe Ka pitel 9.12). Deutsch 20► Wenn das Sägeblatt in Richtung Parallelan schlag geneigt wird [9B]: ▻ Die Anschlagschiene [9-1] so drehen, dass die niedrige Seite zum Sägeblatt zeigt, damit mehr Platz für den Schiebe stock entsteht und das Sägeblatt nicht in Kontakt mit der Anschlagschiene kommt . ▻ Wenn dennoch nicht ausreichend Platz für den Schiebestock zwischen Schutz abdeckung und Anschlagschiene vor handen ist, dann einen Schiebeblock

verwenden. ▻ Um ein Verklemmen und einen Rück schlag des Werkstücks zu verhindern, die Anschlagschiene so einstellen, dass deren hinteres Ende auf Höhe einer 45°- Linie zur Sägeblattmitte liegt. ► Neigungswinkel des Sägeblatts am Bedien modul einstellen (siehe Kapitel 9.6

► Werkstück am Parallelanschlag führen.

• Nicht im Lieferumfang enthalten.

10.7 Verdecktschnitte

WARNUNG Unfallgefahr durch Rückschlag ► Direkt im Anschluss an Arbeiten, die das Entfernen des Spaltkeils mit Schutzabde ckung erfordern, unbedingt wieder den Spaltkeil mit Schutzabdeckung installie ren. Komplizierte Verdecktschnitt-Verfahren wie Eintauchsägen und Auskehlen sind nicht zuläs sig. Verwenden Sie für Verdecktschnitte einen Druckkamm

, damit das Werkstück wäh rend des Schnittes fest auf den Tisch ge drückt wird.

• Nicht im Lieferumfang enthalten. Für Verdecktschnitte den Spaltkeil Verdeckt schnitt verwenden (siehe Kapitel 9.9

Nuten ► Nuttiefe (=Schnitthöhe) am Bedienmodul einstellen (siehe Kapitel 9.4

► Parallelanschlag einstellen (siehe Kapi tel 9.12). ► Spaltkeil Verdecktschnitt montieren (siehe Kapitel 9.9). ► Werkstück am Parallelanschlag führen. ► Vorgang wiederholen bis zur gewünschten Nutbreite. Falzen Den ersten Schnitt in die schmale Seite des Werkstückes sägen. ► Schnitthöhe des ersten Schnittes am Be dienmodul einstellen (siehe Kapitel 9.4

► Parallelanschlag einstellen (siehe Kapi tel 9.12). Der erste Schnitt in die schmale Seite des Werkstückes kann durchgeführt werden. ► Werkstück wenden. ► Schnitthöhe des zweiten Schnittes einstel len. ► Parallelanschlag einstellen. Abstand zum Parallelanschlag so wäh len, dass die bereits gesägte Nut nicht an der Seite des Anschlags liegt. Der zweite Schnitt an der schmalen Seite des Werkstückes kann durchgeführt werden.

10.8 Blockierungen entfernen [15]

WARNUNG Verletzungsgefahr ► Vor allen Arbeiten am Elektrowerkzeug das Elektrowerkzeug am Hauptschalter aus schalten und den Akkupack vom Elektro werkzeug abnehmen. ► Abdeckplatte demontieren (siehe Kapi tel 9.16

► Sägeblattklappe [15-1] entriegeln und nach unten schwenken. ► VORSICHT! Schutzhandschuhe tragen. Werkstückreste entfernen, Bereich um das Sägeblatt absaugen. ► Sägeblattklappe schließen, Abdeckplatte montieren. ► Innensechskantschlüssel in die vorgesehe ne Halterung [1-10] setzen. 11 Transport VORSICHT Verletzungsgefahr! Elektrowerkzeug kann beim Tragen aus der Hand gleiten. ► Elektrowerkzeug stets mit beiden Händen an den vorgesehenen Griffflächen [1-1] beidseits des Elektrowerkzeugs halten. ► Beim Tragen am Tragegriff [1-24] sicher stellen, dass der Deckel mit beiden Ver schlussklammern gesichert ist. Deutsch 21VORSICHT Verletzungsgefahr Schiebetisch kann ausfahren. Tischverbrei terung kann ausklappen. ► Der Transport des Elektrowerkzeugs muss stets in der dafür vorgesehenen Transport stellung erfolgen.

11.1 Elektrowerkzeug sichern

(Transportstellung) ► Sägeblatt über das Bedienmodul in Parkpo sition fahren (Favorit "P" auswählen). ► Elektrowerkzeug am Hauptschalter aus schalten (siehe Kapitel 7.3). ► Schiebetisch fixieren (siehe Kapitel 9.13

► Tischverbreiterung zuklappen (siehe Kapi tel 9.11). ► Anschlagschienen zusammenschieben bis die beiden Einstellmarkierungen Parkposi tion (siehe Kapitel 1) zueinander zeigen. ► Parallelanschlag am Elektrowerkzeug in Parkposition bringen [16B]

► Spaltkeil mit Schutzabdeckung und restli ches Zubehör im Deckel verstauen [16A]

Der Winkelrastanschlag kann auch am Elektrowerkzeug in Parkposition ange bracht werden [16B]. ► Deckel schließen und mit den beiden Ver schlussklammern sichern. Elektrowerkzeug ist in Transportstellung. 12 Wartung und Pflege WARNUNG Verletzungsgefahr, Stromschlag ► Vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektrowerk zeug abnehmen. ► Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden. Kundendienst und Reparatur nur durch Hersteller oder durch Ser vicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/ service Nur original Festool Ersatzteile ver wenden! Bestell-Nr. unter: www.festool.de/service EKAT

► Beschädigte Schutzeinrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewech selt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. ► Zur Sicherung der Luftzirkulation die Kühl luftöffnungen im Gehäuse stets frei und sauber halten. ► Staubablagerungen, Splitter und Späne durch Absaugen entfernen (siehe Kapi tel 10.8

12.1 Höhe Tischverbreiterung nachstellen

12.2 Schiebetischhöhe nachstellen [18]

Stimmt die Höhe des Schiebetisches nicht mehr mit der Höhe der Tischplatte überein: ► Schiebetisch in die vorderste Position brin gen. ► Abdeckkappe [18-1] entfernen und Schrau be darunter lösen. ► Schiebetisch in die hinterste Position brin gen. ► Abdeckkappe [18-2] entfernen und Schrau be lösen. ► Die Höhe des Schiebetisches mit den Ein stellschrauben [18-3] und [18-4] nachstel len. Rechtsdrehen = Absenken Linksdrehen = Anheben ► Schrauben [18-1] und [18-2] festzie hen (3,5 Nm) und Abdeckkappen aufsetzen.

12.3 Schiebetisch Maximalhub

nachstellen [19] Lässt sich der Schiebetisch nicht mehr über den maximalen Verschiebebereich bewegen: ► Schiebetisch manuell (mit Kraft) jeweils in die Endlagen vorne und hinten bewegen bis die Kante des Schiebetisches auf den Hub- Markierungen [19-1] liegt.

12.4 Laufbahnen des Schiebetisches

reinigen [20] Lässt sich der Schiebetisch nur schwergängig bewegen, kann dies an Verschmutzungen in den Laufbahnen des Schiebetisches oder in den Kugellagern liegen. ► Vier Laufbahnen in der Führung des Schie betisches [20-1] und vier Laufbahnen am Schiebetisch [20-2] mit einem Lappen rei nigen. Läuft der Schiebetisch weiterhin schwergängig, wenden Sie sich an den Hersteller oder an eine autorisierte Servicewerkstätte. Deutsch 2212.5 Winkelrastanschlag nachstellen Nachstellen der Rechtwinkligkeit: ► Bild [21]

12.6 Endanschläge reinigen [22]

Wenn die Referenzfahrt fehlschlägt: Endan schläge von Höhen- und Winkeleineinstellung reinigen. ► Sägeblatt auf die höchste Position fahren. ► Schnittwinkel auf 0° einstellen. ► Elektrowerkzeug am Hauptschalter aus schalten und Akkupacks abnehmen. ► Tischverbreiterung aufklappen. ► Serviceklappe [22-1] abnehmen. ► Endanschläge Höhe unten [22-3] und Winkel [22-4] mit einer Bürste reinigen. ► Serviceklappe einsetzen und mit der Schraube [22-2] festziehen. ► Akkupacks einsetzen und Elektrowerkzeug am Hauptschalter einschalten. ► Sägeblatt vollständig nach unten fahren. ► Elektrowerkzeug am Hauptschalter aus schalten und Akkupacks abnehmen. ► Serviceklappe [22-1] abnehmen.

Endanschläge Höhe oben [22-5] mit ei ner Bürste reinigen. ► Serviceklappe einsetzen und mit der Schraube [22-2] festziehen. ► Abdeckplatte demontieren (siehe Kapi tel 9.16).

Endanschläge Winkel [22-6]+[22-7] mit einer Bürste reinigen. ► Abdeckplatte montieren. Bei Problemen mit diesem Vorgehen kontaktie ren Sie eine autorisierte Servicewerkstätte oder den Hersteller.

12.7 Parallelanschlag zum Sägeblatt

ausrichten [23] Bei Ausrissen auf der Werkstückoberseite links vom Sägeblatt (auf der Seite des Winkel rastanschlages) ► Schraube [23-1] eindrehen. Parallelanschlag bewegt sich in Richtung A. Bei Ausrissen rechts vom Sägeblatt (auf der Seite des Parallelanschlages) ► Schraube [23-1] ausdrehen. Parallelanschlag bewegt sich in Richtung B. Eine Umdrehung der Schraube [23-1] ent spricht einer Bewegung in Richtung A oder B von ca. 3,1 mm Ggf. muss die Klemmkraft des Parallelan schlags neu eingestellt werden (siehe Kapi tel 12.8). ► Schraube [23-1] eindrehen: Klemmkraft muss reduziert werden. ► Schraube [23-1] ausdrehen: Klemmkraft muss erhöht werden.

12.8 Klemmkraft Parallelanschlag

nachstellen [24] ► Eindrehen der Schraube [24-1] erhöht die Klemmkraft. ► Lösen der Schraube verringert die Klemm kraft.

12.9 Schiebetisch zum Sägeblatt

ausrichten [25] ► Schiebetisch in die vorderste Position brin gen und verriegeln. ► Abdeckkappe [25-1] entfernen.

Zum Lösen auf die beiden Punkte drücken. ▻ Abdeckkappe abziehen. ► Abdeckkappe [25-2] entfernen und Schraube darunter leicht lösen. ► Schiebetisch in die hinterste Position brin gen. ► Abdeckkappe [25-3] entfernen und Schraube darunter leicht lösen. ► Den Freischnitt mit der Schraube [25-4] nachstellen. ACHTUNG : Schraube [25-5] NICHT verstellen. Schiebetisch läuft sonst schwergängig. ► + Schrauben festziehen. ► Alle Abdeckkappen wieder aufsetzen. 13 Zubehör Die Bestellnummern für Zubehör und Werkzeu ge finden Sie in Ihrem Festool Katalog oder im Internet unter www.festool.de. 14 Umwelt Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen ei ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten. Vor dem Entsorgen, sofern vorhanden, sind entladene Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vom Altgerät zu trennen. Somit können Altbatterien und Akkus einem geordneten Recycling zugeführt werden. Deutsch 23Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in na tionales Recht, müssen verbrauchte Elektro werkzeuge getrennt gesammelt und einer um weltgerechten Wiederverwertung zugeführt werden. Informationen zur den Rücknahmestellen für eine ordnungsgemäße Entsorgung sind unter www.festool.de/recycling einsehbar. Informationen zur REACH: www.festool.de/ reach 15 Allgemeine Hinweise

Die Wortmarke Bluetooth

und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Sys tems AG & Co. KG und somit von Festool unter Lizenz verwendet.

15.2 Informationen zum Datenschutz

Das Elektrowerkzeug enthält einen Chip zur automatischen Speicherung von Maschinen- und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug. Die Daten können mit speziellen Geräten kon taktlos ausgelesen werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Re paratur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten – ohne aus drückliche Einwilligung des Kunden – erfolgt nicht. 16 Fehlerbehebung Problem Mögliche Ursachen Abhilfen Display geht nicht an. Ein oder beide Akkupacks sind entladen. Akkupacks laden. Falscher Akkupack verwen det. Geeignete Akkupacks verwenden (siehe Kapi tel 4

Display zeigt nichts an. Display defekt. Autorisierte Servicewerkstätte oder Hersteller kontaktieren. Display zeigt Warnmel dung an. Warnung z. B. vor Überhit zung. Infotext im Dialog beachten und Meldung über die Fokuslinie quittieren. Display zeigt Fehler an. Elektrowerkzeug versucht ein Problem zu lösen, z. B. Über hitzung. Den Anweisungen im Display folgen. Elektrowerkzeug defekt. Autorisierte Servicewerkstätte oder Hersteller kontaktieren. Status-LED blinkt rot. Falsche Akkukombination eingesetzt. Siehe Kapitel 4

Unterspannung bei System start (Akkustand zu niedrig). Akkupack tauschen. Systainerhaube lässt sich nicht schließen. Zubehörteile befinden sich nicht in Parkposition. Elektrowerkzeug in Transportstellung bringen (siehe Kapitel 11.1). Innensechskantschlüs sel lässt sich nicht in die Öffnung am Leis tungsschild einführen. Sägeblatt befindet sich nicht in Parkposition. Sägeblatt über das Bedienmodul in Parkposition fahren (siehe Kapitel 9.8

Schnittwinkel stimmt nicht überein mit der Angabe im Display. Schnittwinkel verstellt. Schnittwinkel kalibrieren (siehe Kapitel 9.7). Deutsch 24Schnitthöhe stimmt nicht überein mit der Angabe im Display. Schnitthöhe verstellt. Schnitthöhe kalibrieren (siehe Kapitel 9.5

Referenzfahrt fehlge schlagen Bereich kann nicht erreicht werden. Endanschläge ver schmutzt. Endanschläge reinigen (siehe Kapitel 12.6

Schiebetisch und Tischplatte befinden sich nicht auf gleicher Höhe. Schiebetischhöhe verstellt. Schiebetischhöhe nachstellen (siehe Kapi tel 12.2). Tischverbreiterung und Tischplatte befinden sich nicht auf gleicher Höhe. Höhe Tischverbreiterung ver stellt. Höhe Tischverbreiterung nachstellen (siehe Ka pitel 12.1). Schiebetisch kann nicht mehr vollständig bis in beide Positionen bewegt werden. Maximalhub verstellt. Schiebetisch Maximalhub nachstellen (siehe Ka pitel 12.3

Schiebetisch lässt sich nur schwergängig be wegen. Laufbahnen verschmutzt. Laufbahnen mit einem Lappen säubern (siehe Kapitel 12.4

Kugellager verschmutzt. Autorisierte Servicewerkstätte oder Hersteller kontaktieren. Ausrisse beim Sägen Freischnitt Parallelanschlag verstellt. Parallelanschlag zum Sägeblatt ausrichten (sie he Kapitel 12.7

Motor läuft mit verrin gert Leistung Motortemperatur zu hoch. Drehzahl wurde verringert, um eine rasche Abkühlung durch die Motorlüftung zu er möglichen. Nach Abkühlung läuft das Elektrowerkzeug wie der selbstständig hoch. Erst weiterarbeiten nach abgeschlossener Ab kühlung. Deutsch 25Contents 1 Symbols.....................................................26 2 Safety warnings.........................................26 3 Intended use
