Powerline 5 Pro - Carregador de pilhas ANSMANN - Manual de utilização gratuito

Tipo de produto	Carregador de pilhas inteligente
Marca	Ansmann
Modelo	Powerline 5 Pro
Dimensões (aprox.)	140 x 100 x 60 mm
Peso (aprox.)	150 g
Alimentação de rede	100-240 V AC, 50-60 Hz
Alimentação para carro	12 V DC (via adaptador incluído)
Tensão de entrada do carregador	12 V DC
Número de slots	4 para pilhas cilíndricas (AAA/AA/C/D) + 1 para pilha 9V E-block
Tipos de pilhas recarregáveis suportados	NiMH, NiCd (cilíndricas e 9V)
Corrente de carga (pilhas cilíndricas, 1-4)	400, 600, 800 mA
Corrente de carga (pilhas cilíndricas, 1-2)	400, 600, 800, 1500, 1800 mA
Corrente de carga (pilha 9V)	15 mA
Corrente de descarga (programas DISCHARGE/REFRESH)	200, 300, 400 mA
Programas de carga	Carga, Descarga, Refresh, Test
Display	Tela LCD retroiluminada com informações individuais por canal (tensão, capacidade, tempo, corrente)
Porta USB de saída	5 V / 1000 mA (para carregar outros dispositivos)
Proteções	Sobrecarga por célula, detecção de pilhas defeituosas ou alcalinas, parada automática
Carga de manutenção (trickle charge)	Sim, após carga completa
Garantia	3 anos
Manutenção e limpeza	Desconectar antes da limpeza; usar um pano seco; manter os contatos limpos
Instruções de segurança	Não abrir; usar apenas com pilhas NiMH/NiCd; respeitar a polaridade; manter fora do alcance de crianças
Reparabilidade	Não reparável pelo usuário; contatar um revendedor autorizado
Acessórios incluídos	Cabo de rede, cabo DC para carro, conector intercambiável

Perguntas frequentes - Powerline 5 Pro ANSMANN

Que tipos de pilhas posso carregar com o Powerline 5 Pro?

O carregador aceita pilhas recarregáveis NiMH e NiCd nos formatos AAA, AA, C, D (até 4) e também uma pilha 9V E-block. Nunca use pilhas alcalinas ou outros tipos de baterias, risco de explosão.

Como selecionar a corrente de carga?

Pressione o botão « CURRENT » (por 8 segundos após inserir) para escolher entre as correntes disponíveis. Para 1-2 pilhas: 400, 600, 800, 1500 ou 1800 mA; para 3-4 pilhas: 400, 600 ou 800 mA. Certifique-se de que a corrente não excede a capacidade da pilha (em mAh).

Quais são os diferentes programas de carga e para que servem?

Pressione « MODE » para escolher: CHARGE (carga padrão), DISCHARGE (descarga e depois carga, reduz o efeito memória), REFRESH (ciclos de carga/descarga para regenerar pilhas antigas), TEST (mede a capacidade real da pilha).

O que significa a exibição « ERR » e « Lo » ou « Hi » na tela?

« ERR » + « Lo » indica curto-circuito interno: a pilha está com defeito. « ERR » + « Hi » indica impedância muito alta ou pilha alcalina inserida. Em ambos os casos, remova a pilha e descarte-a em um ponto de coleta apropriado.

Posso usar o carregador em um carro?

Sim, o carregador vem com um cabo DC para carro. Conecte-o à tomada 12V do seu veículo. Certifique-se de que a ignição ou a tomada está alimentada (alguns veículos têm um interruptor).

Como carregar pilhas 9V?

Insira a pilha 9V no slot dedicado (respeitando a polaridade). O LED vermelho indica carga. Após cerca de 24 horas, o LED fica verde: a carga está completa. Uma carga de manutenção é mantida enquanto a pilha permanecer no carregador. Se o LED piscar vermelho, a pilha está com defeito.

Posso carregar outros dispositivos pela porta USB?

Sim, a porta USB fornece 5V / 1000 mA (1A). Você pode conectar um telefone, smartphone, MP3, etc. A carga das pilhas e a saída USB podem funcionar simultaneamente.

O que fazer se o carregador não ligar?

Verifique se a alimentação está corretamente conectada: para a rede, certifique-se de que o conector está encaixado até clicar. Para o carro, verifique se a tomada 12V está alimentada. Se a tela permanecer apagada, o aparelho pode estar com defeito; contate um revendedor autorizado.

Como limpar o carregador?

Sempre desconecte o carregador da alimentação antes da limpeza. Use um pano seco e limpo para limpar o invólucro e os contatos. Nunca use líquidos ou limpadores abrasivos.

O carregador tem garantia?

Sim, a Ansmann oferece uma garantia de 3 anos neste carregador. A garantia não se aplica em caso de danos causados pelo uso de pilhas de baixa qualidade (vazamentos), descumprimento das instruções ou falta de cuidado.

MANUAL DE UTILIZADOR Powerline 5 Pro ANSMANN

CUIDADO Y MANTENIMIENTO

Detalhes técnicos sujeitos a alterações sem aviso prévio. Não assumimos responsabilidades por erros ortográficos ou omissões. 02/2016

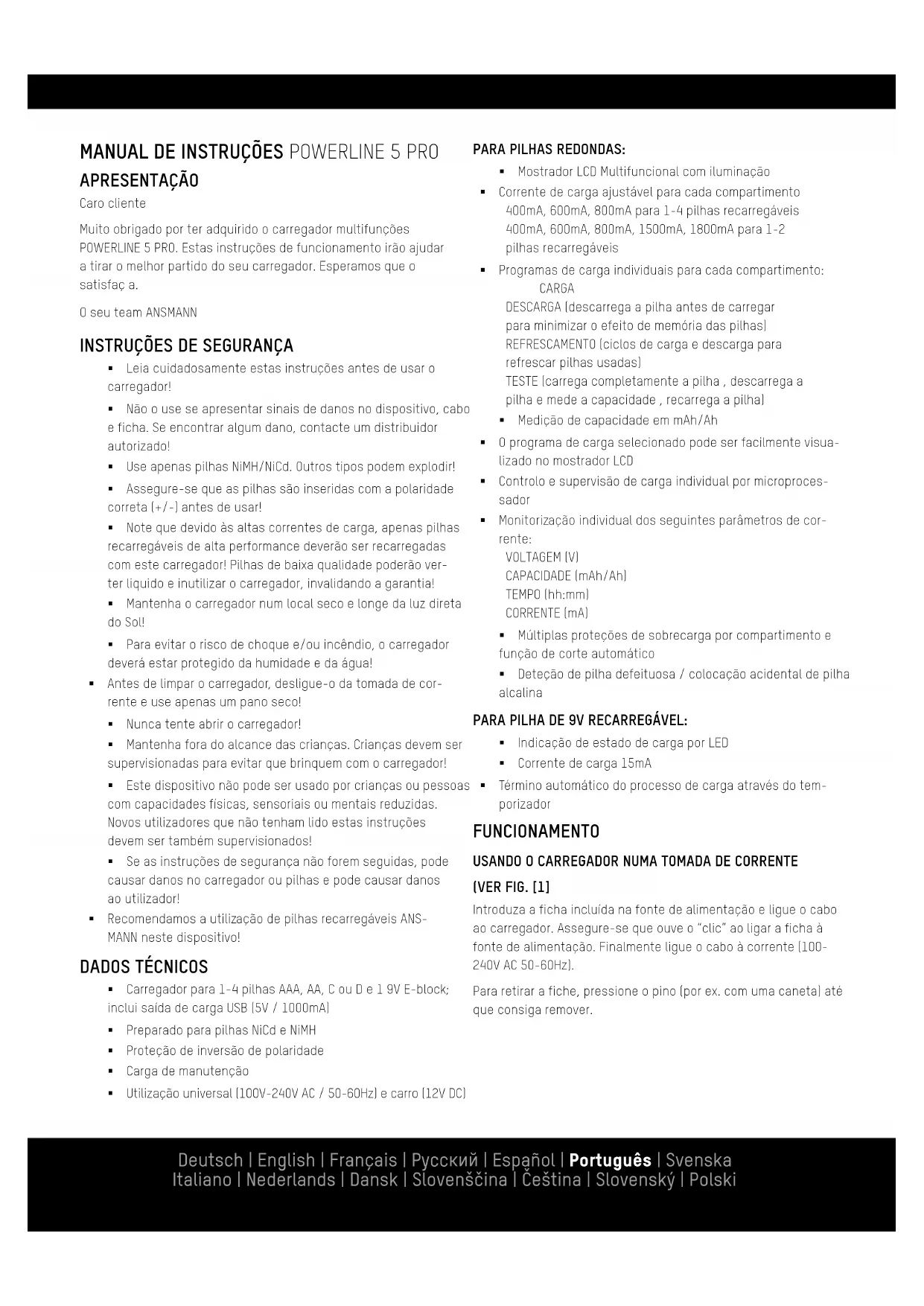

MANUAL DE INSTRUÇÕES POWERLINE 5 PRO APRESENTAÇÃO

Caro cliente

Muito obrigado por ter adquirido o carregador multifunções POWERLINE 5 PRO. Estas instruções de funcionamento irão ajudar a tirar o melhor partido do seu carregador. Esperamos que o satisfaç a.

O seu team ANSMANN

INSTRUÇÕES DE SEGURANÇA

• Leia cuidadosamente estas instruções antes de usar o carregador!
• Não o use se apresentar sinais de danos no dispositivo, cabo e ficha. Se encontrar algum dano, contacte um distribuidor autorizado!
• Use apenas pilhas NiMH/NiCd. Outros tipos podem explodir!
• Assegure-se que as pilhas são inseridas com a polaridade correta (+/-) antes de usar!
• Note que devido às altas correntes de carga, apenas pilhas recarregáveis de alta performance deverão ser recarregadas com este carregador! Pilhas de baixa qualidade poderão verter líquido e inutilizar o carregador, invalidando a garantia!
• Mantenha o carregador num local seco e longe da luz direta do Sol!

• Para evitar o risco de choque e/ou incêndio, o carregador deverá estar protegido da humidade e da água!

• Antes de limpar o carregador, desligue-o da tomada de corrente e use apenas um pano seco!
  ■ Nunca tente abrir o carregador!

• Mantenha fora do alcance das crianças. Crianças devem ser supervisionadas para evitar que brinquem com o carregador!
• Este dispositivo não pode ser usado por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas. Novos utilizadores que não tenham lido estas instruções devem ser também supervisionados!
• Se as instruções de segurança não forem seguidas, pode causar danos no carregador ou pilhas e pode causar danos ao utilizador!
• Recomendamos a utilização de pilhas recarregáveis ANSMANN neste dispositivo!

DADOS TÉCNICOS

• Carregador para 1-4 pilhas AAA, AA, C ou D e 1 9V E-block; inclui saída de carga USB (5V / 1000mA)
  ■ Preparado para pilhas NiCd e NiMH
  ■ Proteção de inversão de polaridade
• Carga de manutenção
• Utilização universal (100V-240V AC / 50-60Hz) e carro (12V DC)

PARA PILHAS REDONDAS:

■ Mostrador LCD Multifuncional com iluminação
- Corrente de carga ajustável para cada compartimento 400mA, 600mA, 800mA para 1-4 pilhas recarregáveis 400mA, 600mA, 800mA, 1500mA, 1800mA para 1-2 pilhas recarregáveis

- Programas de carga individuais para cada compartimento: CARGA

DESCARGA (descarrega a pilha antes de carregar para minimizar o efeito de memória das pilhas) REFRESCAMENTO (ciclos de carga e descarga para refrescar pilhas usadas) TESTE (carrega completamente a pilha, descarrega a pilha e mede a capacidade, recarrega a pilha)

■ Medição de capacidade em mAh/Ah

- O programa de carga selecionado pode ser facilmente visualizado no mostrador LCD

- Controlo e supervisão de carga individual por microprocessador

- Monitorização individual dos seguintes parâmetros de corrente:

VOLTAGEM (V) CAPACIDADE (mAh/Ah) TEMPO (hh:mm) CORRENTE (mA)

• Múltiplas proteções de sobrecarga por compartimento e função de corte automático
• Deteção de pilha defeituosa / colocação acidental de pilha alcalina

PARA PILHA DE 9V RECARREGÁVEL:

- Indicação de estado de carga por LED

- Corrente de carga 15mA

- Término automático do processo de carga através do temporizador

FUNCIONAMENTO

USANDO O CARREGADOR NUMA TOMADA DE CORRENTE

(VER FIG. [1]

Introduza a ficha incluída na fonte de alimentação e ligue o cabo ao carregador. Assegure-se que ouve o "clic" ao ligar a ficha à fonte de alimentação. Finalmente ligue o cabo à corrente (100-240V AC 50-60Hz).

Para retirar a fiche, pressione o pino (por ex. com uma caneta) até que consiga remover.

USANDO O CARREGADOR NO AUTOMÓVEL

Ligue o cabo de carga DC ao carregador. Ligue a ficha a uma tomada de isqueiro (12V DC) do seu automóvel. Assegure-se que a tomada de isqueiro tem corrente. Alguns automóveis necessitam ter a ignição ligada.

O carregador está agora pronto a usar. Poderá carregar 1 pilha recarregável de 9V E-block e até 4 AA/AAA/C/D (em qualquer combinação) NiMH ou NiCd. Pode também ligar um cabo USB usando a tomada USB para carregar outros dispositivos, como telefone ou leitor MP3. Introduza todas as pilhas com a polaridade correta, correspondente aos símbolos de cada compartimento.

CARGA DE PILHAS REDONDAS

O carregador tem 3 botões de função; "CURRENT", "DISPLAY" e "MODE" (ver fig. [2A]). Usando estes botões são possíveis os seguintes acertos:

1. Botão MODE

Pressione o botão "MODE" dentro de 8 segundos ao introduzir 1-4 pilhas recarregáveis para aceder aos seguintes programas de carga:

a. CHARGE : Carrega as pilhas. Após a carga concluída, o carregador passa automaticamente para a carga de manutenção (trickle charging). Este processo inicia em todos os modos após a carga.
b. DESCARGA : Descarrega as pilhas antes de as voltar a carregar para minimizar o efeito de memória nas pilhas
c. REFRESH: O estado "DISCHARGE REFRESH" ou "CHARGE REFRESH" é apresentado no mostrador LCD durante os ciclos de carga e descarga. Este processo refresca pilhas usadas e revitaliza-as para a máxima capacidade. O refrescamento é repetido um máximo de 10 vezes até que o carregador não mais registe um aumento de capacidade.
d. TEST : Carrega completamente a pilha. O mostrador LCD indica "CHARGE TEST"; Descarrega a pilha e mede a capacidade. O mostrador LCD indica "DISCHARGE TEST". Recarrega a pilha pronto a usar. O mostrador LCD indica "CHARGE TEST".

2. Botão CURRENT

Pressione o botão "CURRENT" durante os 8 segundos da seleção de carga ou após colocar as pilhas para selecionar a corrente de carga das mesmas para os programas "CHARGE" ou "TEST". Alternativamente, escolha a corrente de descarga para os programas "DISCHARGE" ou "REFRESH".

3. Botão DISPLAY

Pressione o botão "DISPLAY" enquanto carrega os descarrega para lhe mostrar a corrente de carga7descarga (mA), a voltagem da pilha recarregável (V), a capacidade de carga/descarga (mAh ou Ah) ou o tempo restante de carga/descarga (hh:mm).

Assim que as seleções tiverem sido efetuadas, o carregador inicia automaticamente os parâmetros selecionados após 8 segundos. Se não houver seleção, o mostrador LCD vai piscar após a colocação das pilhas recarregáveis. De início é indicada a voltagem das pilhas bem como aparece o programa "CHARGE". De seguida aparece a corrente de carga 600mA. Após 8 segundos, o processo de carga inicia automaticamente usando os parâmetros pré-selecionados.

Usando os 4 botões dos compartimentos (ver fig. [2B]) pode fazer acertos de tempo individuais para cada pilha recarregável. Para mudar a função para uma pilha recarregável, pressione o respetivo botão. O mostrador vai piscar para esta pilha e poderá alternar entre os diversos modos, como descrito acima, usando os botões "MODE" e/ou "CURRENT".

Se apenas usar uma ou duas pilhas recarregáveis, nos modos "CHARGE" e "TEST" a corrente de carga pode ser aumentada até aos 1500mA ou 1800mA com o botão "CURRENT". Neste caso, os compartimentos interiores ficam desabilitados e não podem ser usados. Quando carrega três ou quatro pilhas ao mesmo tempo, a corrente de carga pode ser selecionada entre 400mA, 600mA ou 800mA. Usando os programas "DISCHARGE" e "REFRESH" correntes de descarga de 200mA, 300mA ou 400mA podem ser selecionados. A corrente de carga é geralmente o dobro da corrente de descarga escolhida.

Alguns minutos antes das pilhas estarem completamente carregadas, o carregador reduz a corrente de carga em aprox. 200mA, independentemente da corrente de carga selecionada anteriormente. Este carregamento completo suave aumenta a vida útil das suas pilhas.

Após cada carga ou descarga, o carregador efetua uma breve pausa para poupar energia antes do programa de carga / descarga selecionado ser retomado.

ATENÇÃO: Assegure-se que as pilhas que utiliza estão preparadas para as correntes de carga respetivas. Por exemplo, pilhas recarregáveis AAA não devem ser carregadas com correntes de 1500mA ou 1800mA! Recomendamos que escolha uma corrente máxima de carga (mA) nunca superior à capacidade das pilhas introduzidas (mAh).

É normal que as pilhas aqueçam durante a carga. Após a carga complete, o carregador muda automaticamente para carga de manutenção. A carga de manutenção previne a auto-descarga das pilhas quando deixadas no carregador.

MOSTRADOR LCD

"---" é mostrado quando não existem pilhas recarregáveis introduzidas mas o carregador está ligado à corrente. "--- mAh" é mostrado durante o primeiro ciclo de carga no modo "TEST".

"Full" é mostrado quando o processo de carga está terminado e o carregador passa para carga de manutenção. Após terminar o programa "TEST" e "REFRESH", o indicador LCD alterna entre "Full" e o valor da capacidade da pilha testada em mAh/Ah.

„ERR“ e „Lo“ são exibidas alternadamente se a pilha inserida possuir um curto-circuito interno e, assim, estiver danificada. „ERR“ e „Hi“ são exibidas alternadamente se a pilha inserida possuir uma impedância muito elevada ou tiver sido inserida uma pilha não recarregável. Em todos os casos, não será realizada qualquer carga. Retire as pilhas danificadas e elimine-as de modo ecológico.

Durante o processo de carga os parâmetros pré-programados são apresentados como mencionado no ponto 3 (DISPLAY). Adicionalmente, o programa de carga e o processo de corrente (CHARGE ou DISCHARGE) são mostrados. Na figura [3] pode ver um exemplo do mostrador LCD. Este exemplo mostra 4 diferentes modos e 4 diferentes programas de carga.

CARGA DE PILHAS RECARREGÁVEIS DE 9V

Uma pilha de 9V pode ser carregada se não tiver introduzido nos compartimentos centrais pilhas recarregáveis D. Quando carregar pilhas de 9V preste atenção à correta polaridade analisando os símbolos no compartimento. O indicador de carga LED acende vermelho quando a pilha está corretamente instalada. A pilha de 9V é carregada com uma baixa corrente de 15mA.

Após aprox. 24 horas, a carga é automaticamente terminada, o LED acende-se a verde. A pilha está carregada e é alimentada com carga de manutenção, enquanto esta permanece no dispositivo. Quando o indicador ficar intermitente a vermelho, a pilha possui um curto-circuito interno e pode ser eliminada.

AMBIENTE

Não deite fora o carregador no lixo doméstico. Por favos retorné-o ao distribuidor ou ponto de recolha mais próximo. Recicle também todos os materiais da embalagem.

CUIDADO E MANUTENÇÃO

Para se assegurar que o carregador funciona sempre na perfeição, por favor mantenha os contactos nos compartimentos de carga livres de sujidade e poeira. Para limpar desligue da corrente e use apenas um pano seco.

DADOS TÉCNICOS

Voltagem de entrada na fonte de alimentação:

100-240V AC / 50-60Hz

Voltagem de entrada no automóvel: 12V DC

Voltagem de entrada no carregador:12V DC

Corrente de carga para pilhas redondas:

400mA - 1800mA

Corrente de carga para pilhas de 9V: 15mA

Capacidade máxima de carga: 11000mAh para pilhas redondas

300mAh para pilha 9V

Tomada de carga USB: 5V / 1000mA

AVISO LEGAL

As informações neste manual podem ser alteradas sem aviso prévio. A ANSMANN não aceita qualquer responsabilidade por danos diretos, indiretos, acidentais ou qualquer outro, se não usar este carregador como descrito neste manual de instruções. Perdas consequentes não serão aceites.

GARANTIA

A ANSMANN oferece 3 anos de garantia neste carregador. Esta não se aplica aos danos causados por: líquido vertido por pilhas de baixa Qualidade dentro do carregador, não cumprimento das instruções de funcionamento ou danos físicos causados por falta de cuidado.

Detalhes técnicos sujeitos a alterações sem aviso prévio. Não assumimos responsabilidades por erros ortográficos ou omissões. 02/2016
