| Tipo di prodotto | Caricabatterie intelligente |
| Marca | Ansmann |
| Modello | Powerline 5 Pro |
| Dimensioni (circa) | 140 x 100 x 60 mm |
| Peso (circa) | 150 g |
| Alimentazione di rete | 100-240 V AC, 50-60 Hz |
| Alimentazione auto | 12 V CC (tramite adattatore incluso) |
| Tensione di ingresso del caricabatterie | 12 V CC |
| Numero di slot | 4 per batterie cilindriche (AAA/AA/C/D) + 1 per batteria 9V E-block |
| Tipi di batterie ricaricabili supportati | NiMH, NiCd (cilindriche e 9V) |
| Corrente di carica (batterie cilindriche, 1-4) | 400, 600, 800 mA |
| Corrente di carica (batterie cilindriche, 1-2) | 400, 600, 800, 1500, 1800 mA |
| Corrente di carica (batteria 9V) | 15 mA |
| Corrente di scarica (programmi DISCHARGE/REFRESH) | 200, 300, 400 mA |
| Programmi di carica | Carica, Scarica, Refresh, Test |
| Display | Schermo LCD retroilluminato con informazioni individuali per canale (tensione, capacità, tempo, corrente) |
| Porta USB di uscita | 5 V / 1000 mA (per carica di altri dispositivi) |
| Protezioni | Sovraccarico per cella, rilevamento di batterie difettose o alcaline, arresto automatico |
| Carica di mantenimento (trickle charge) | Sì, dopo carica completa |
| Garanzia | 3 anni |
| Manutenzione e pulizia | Scollegare prima della pulizia; utilizzare un panno asciutto; mantenere i contatti puliti |
| Istruzioni di sicurezza | Non aprire; utilizzare solo con batterie NiMH/NiCd; rispettare la polarità; tenere fuori dalla portata dei bambini |
| Riparabilità | Non riparabile dall'utente; contattare un rivenditore autorizzato |
| Accessori inclusi | Cavo di rete, cavo CC per auto, connettore intercambiabile |
Domande frequenti - Powerline 5 Pro ANSMANN
Domande degli utenti su Powerline 5 Pro ANSMANN
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale Powerline 5 Pro - ANSMANN e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Powerline 5 Pro del marchio ANSMANN.
MANUALE UTENTE Powerline 5 Pro ANSMANN

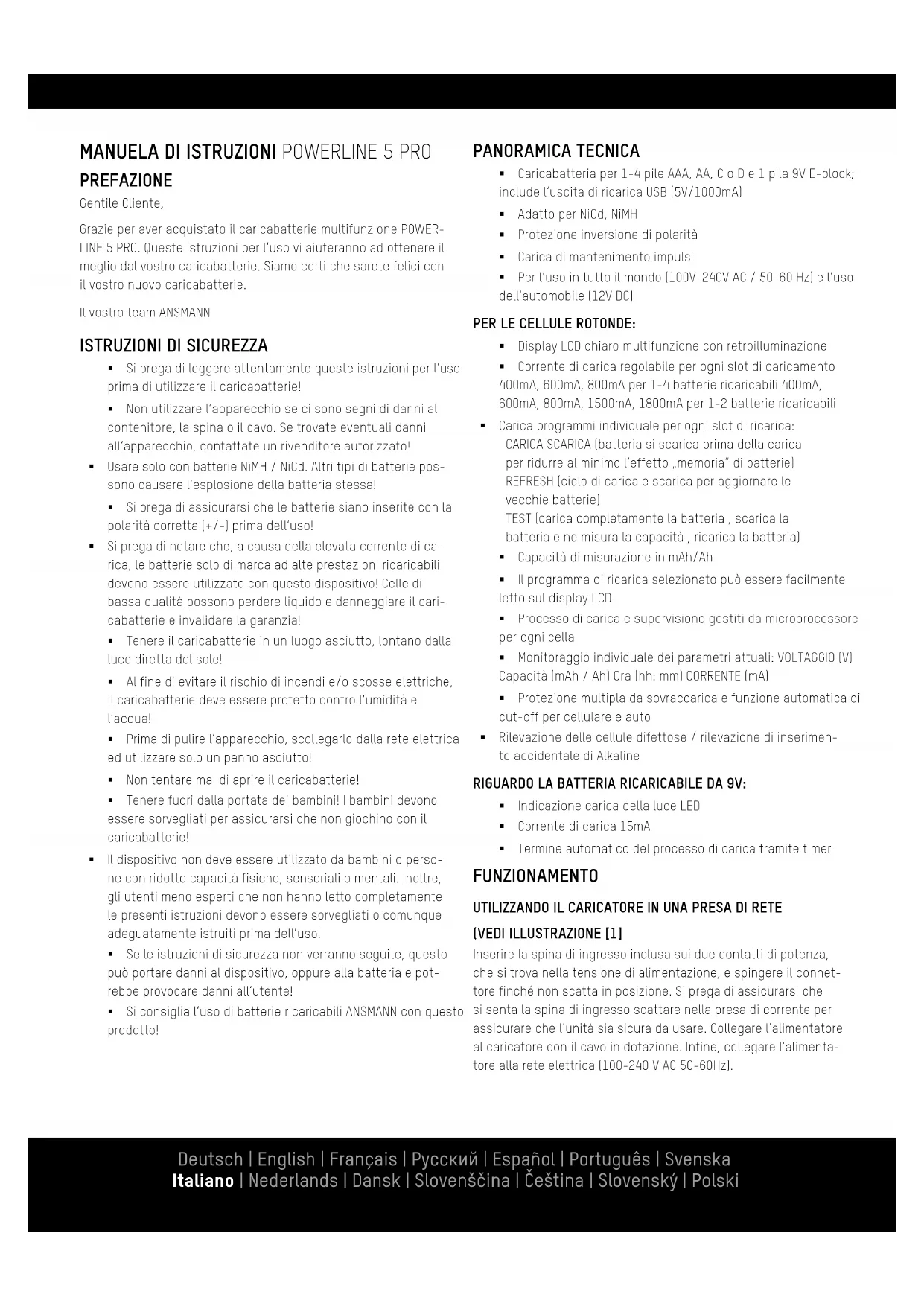

MANUELA DI ISTRUZIONI POWERLINE 5 PRO PREFAZIONE
Gentile Cliente,
Grazie per aver acquistato il caricabatterie multifunzione POWERLINE 5 PRO. Queste istruzioni per l'uso vi aiuteranno ad ottenere il meglio dal vostro caricabatterie. Siamo certi che sarete felici con il vostro nuovo caricabatterie.
Il vostro team ANSMANN
ISTRUZIONI DI SICUREZZA
- Si prega di leggere attentamente queste istruzioni per l'uso prima di utilizzare il caricabatterie!
- Non utilizzare l'apparecchio se ci sono segni di danni al contenitore, la spina o il cavo. Se trovate eventuali danni all'apparecchio, contattate un rivenditore autorizzato!
- Usare solo con batterie NiMH / NiCd. Altri tipi di batterie possono causare l'esplosione della batteria stessa!
- Si prega di assicurarsi che le batterie siano inserite con la polarità corretta (+/-) prima dell'uso!
- Si prega di notare che, a causa della elevata corrente di carica, le batterie solo di marca ad alte prestazioni ricaricabili devono essere utilizzate con questo dispositivo! Celle di bassa qualità possono perdere liquido e danneggiare il caricabatterie e invalidare la garanzia!
- Tenere il caricabatterie in un luogo asciutto, lontano dalla luce diretta del sole!
- Al fine di evitare il rischio di incendi e/o scosse elettriche, il caricabatterie deve essere protetto contro l'umidità e l'acqua!
- Prima di pulire l'apparecchio, scollegarlo dalla rete elettrica ed utilizzare solo un panno asciutto!
- Non tentare mai di aprire il caricabatterie!
- Tenere fuori dalla portata dei bambini! I bambini devono essere sorvegliati per assicurarsi che non giochino con il caricabatterie!
Il dispositivo non deve essere utilizzato da bambini o persone con ridotte capacità fisiche, sensoriali o mentali. Inoltre, gli utenti meno esperti che non hanno letto completamente le presenti istruzioni devono essere sorvegliati o comunque adeguatamente istruiti prima dell'uso!
- Se le istruzioni di sicurezza non verranno seguite, questo può portare danni al dispositivo, oppure alla batteria e potrebbe provocare danni all'utente!
- Si consiglia l'uso di batterie ricaricabili ANSMANN con questo prodotto!
PANORAMICA TECNICA
- Caricabatteria per 1-4 pile AAA, AA, C o D e 1 pila 9V E-block; include l'uscita di ricarica USB (5V/1000mA)
- Adatto per NiCd, NiMH
■ Protezione inversione di polarità - Carica di mantenimento impulsi
- Per l'uso in tutto il mondo (100V-240V AC / 50-60 Hz) e l'uso dell'automobile (12V DC)
PER LE CELLULE ROTONDE:
■ Display LCD chiaro multifunzione con retroilluminazione
- Corrente di carica regolabile per ogni slot di caricamento 400mA, 600mA, 800mA per 1-4 batterie ricaricabili 400mA, 600mA, 800mA, 1500mA, 1800mA per 1-2 batterie ricaricabili
- Carica programmi individuale per ogni slot di ricarica: CARICA SCARICA (batteria si scarica prima della carica per ridurre al minimo l'effetto „memoria“ di batterie) REFRESH (ciclo di carica e scarica per aggiornare le vecchie batterie)
TEST (carica completamente la batteria, scarica la batteria e ne misura la capacità, ricarica la batteria)
■ Capacità di misurazione in mAh/Ah
- Il programma di ricarica selezionato può essere facilmente letto sul display LCD
- Processo di carica e supervisione gestiti da microprocessore per ogni cella
- Monitoraggio individuale dei parametri attuali: VOLTAGGIO (V) Capacità (mAh / Ah) Ora (hh: mm) CORRENTE (mA)
- Protezione multipla da sovraccarica e funzione automatica di cut-off per cellulare e auto
- Rilevazione delle cellule difettose / rilevazione di inserimento accidentale di Alkaline
RIGUARDO LA BATTERIA RICARICABILE DA 9V:
■ Indicazione carica della luce LED
■ Corrente di carica 15mA
- Termine automatico del processo di carica tramite timer
FUNZIONAMENTO
UTILIZZANDO IL CARICATORE IN UNA PRESA DI RETE
(VEDI ILLUSTRAZIONE [1])
Inserire la spina di ingresso inclusa sui due contatti di potenza, che si trova nella tensione di alimentazione, e spingere il connettore finché non scatta in posizione. Si prega di assicurarsi che si senta la spina di ingresso scattare nella presa di corrente per assicurare che l'unità sia sicura da usare. Collegare l'alimentatore al caricatore con il cavo in dotazione. Infine, collegare l'alimentatore alla rete elettrica [100-240 V AC 50-60Hz].
Per cambiare la spina di ingresso, spingere la linguetta di bloccaggio sotto la spina (ad esempio, utilizzando una penna) fino a quando questa possa essere spostata leggermente verso l'alto. Quindi rimuoverla.
USO DEL CARICABATTERIE IN UN VEICOLO
Collegare il cavo di ricarica al caricabatterie. Collegare il cavo di ricarica alla presa da 12V del vostro veicolo. Assicurarsi che la presa sia accesa ed attiva. Alcune auto richiedono l'accensione della presa di corrente.
Il caricabatterie è ora pronto per l'uso. È possibile inserire una batteria da 9V e fino a 4 batterie ricaricabili AA/AAA/C/D (in qualsiasi combinazione) di tipo NiMH o NiCd. È anche possibile collegare un cavo USB con la presa di ricarica per ricaricare altri dispositivi, ad esempio; telefono cellulare, smartphone o lettore MP3. Inserire tutte le batterie con la polarità corretta, corrispondente ai simboli nello slot di ricarica
RICARICA DELLE BATTERIE
Il caricatore ha tre bottoni funzione: "CURRENT", "DISPLAY" e "MODE" (vedi illustrazione [2A]). Usando questi bottoni è possibile utilizzare i seguenti settaggi:
1. funzione MODE
Premere il tasto "MODE" entro 8 secondi dall'inserimento di 1-4 batterie ricaricabili, per accedere ad uno dei seguenti programmi di ricarica:
a. CHARGE : Carica la batteria. Dopo che la ricarica è completata, il caricatore automaticamente passerà alla carica di mantenimento (la carica di mantenimento inizierà dopo tutte le modalità)
b. DISCHARGE : Scarica la batteria prima della carica, per minimizzare l' "effetto memoria" delle batterie
c. REFRESH : "DISCHARGE REFRESH" o "CHARGE REFRESH" sono stati mostrati nel display LCD, nella fase tra scarica e ricarica del caricatore. Questo processo rinfrescherà le vecchie batterie e le riporterà alla loro capacità massima. La fase refresh sarà ripetuta (fino a 10 volte) fino a che il caricatore non registrerà più un aumento della capacità.
d. TEST : Carica completamente la batteria. Quando il display LCD mostra "CHARGE TEST", Scarica la batteria e ne misura la capacità. Se il display LCD mostra "DISCHARGE TEST", Ricarica la batteria, pronta per l'uso. Il display LCD mostra "CHARGE TEST".
2. funzione CURRENT
Premi il tasto "CURRENT" entro 8 secondi dalla selezione del programma di carica, o dopo aver inserito le batterie per selezionare la corrente per il programma "CHARGE" o "TEST". In alternativa, scegliere la corrente di scarica per il programma „DISCHARGE" o „REFRESH”.
3. funzione DISPLAY
Premi il tasto durante la fase di carica o di scarica per mostra-re la corrente di carica/scarica (mA), il voltaggio della batteria ricaricabile (V), la capacità di carica/scarica (mAh o Ah) o il tempo rimanente di carica/scarica [ore:minuti].
Una volta selezionate le impostazioni, il caricabatterie si avvia automaticamente, con i parametri selezionati, dopo 8 secondi. Se non viene scelta nessuna impostazione, il display LCD lampeggerà dopo aver inserito le batterie ricaricabili. Innanzi-tutto è indicata la tensione delle batterie ricaricabili, nonché il programma di carica „CARICA“ pre-impostato. Successivamente viene visualizzata la corrente pre-settata di carica di 600mA. Dopo 8 secondi, il processo di carica si avvia automaticamente utilizzando i parametri preimpostati.
Tramite i 4 tasti di slot di carica (vedi figura [2B]) è possibile effettuare impostazioni di tempo individuali per ogni batteria ricaricabile. Per modificare una funzione per una singola batteria ricaricabile, premi il pulsante corrispondente sotto lo slot di ricarica per la batteria prescelta. Il display lampeggerà per questa batteria e ora è possibile modificare le impostazioni, come descritto sopra, per lo slot di ricarica singola utilizzando i tasti funzione „MODE“ e/o „CORRENTE“.
Se solo una o due batterie ricaricabili sono inserite nel caricatore utilizzando i due slot di ricarica esterni, nella modalità „CHARGE“ e „TEST“ la corrente di carica può essere aumentata fino a 1500mA o 1800mA con il pulsante „CURRENT“. In questo caso gli slot di carica interni sono disattivati e non possono essere utilizzati. Quando si caricano contemporaneamente tre o quattro batterie ricaricabili, la corrente di carica può essere impostata a 400mA, 600mA o 800mA. Utilizzando i programmi „DISCHARGE“ e „REFRESH“ i vari livelli di corrente di 200mA, 300mA o 400mA possono essere selezionati. La corrente di carica è generalmente due volte superiore alla corrente di scarica prescelta.
Alcuni minuti prima che le batterie siano completamente cariche, il caricabatterie riduce la corrente di carica a ca. 200mA, indipendentemente dalla corrente di carica scelta precedentemente. Questa carica completa aumenta la durata utile delle vostre batterie.
Il caricabatterie, dopo ogni processo di carica o scarica, effettua una breve pausa per proteggere le batterie prima che prosegua il programma di carica/scarica.
ATTENZIONE: Assicurarsi che le batterie ricaricabili siano progettate per la rispettiva corrente di carica. Ad esempio, le batterie ricaricabili in formato AAA non devono essere ricaricate con una corrente di carica di 1500mA o 1800mA! Si consiglia di scegliere la massima corrente di carica (mA) in modo che non superi il valore di capacità (mAh) della batteria ricaricabile inserita.
È normale che le batterie possano surriscaldarsi durante la carica. Dopo che la carica è completa, il caricabatterie passa automaticamente alla carica di mantenimento. La carica di mantenimento impedisce l'auto-scarica delle batterie quando vengono lasciate nel caricabatterie.
DISPLAY LCD
"---" viene visualizzato quando non vi è alcuna batteria ricaricabile inserita, ma il caricabatterie è collegato alla rete. "---mAh" viene mostrato durante il primo ciclo di carica in modalità „TEST".
"Full" viene visualizzato quando il processo di carica è terminato e il caricabatterie passa alla carica di mantenimento. Dopo aver terminato il programma di carica "TEST" e "REFRESH", il display cambia tra "Full" e la capacità di scarica misurata in mAh/Ah.
Se la batteria inserita subisce un cortocircuito interno ed è quindi guasta vengono visualizzati alternativamente "ERR" e "Lo". Se la batteria inserita ha un valore ohmico molto elevato o se non è una batteria ricaricabile vengono visualizzati alternativamente "ERR" e "Hi". In tutti questi casi, la carica non viene effettuata. Rimuovere le batterie guaste e smaltirle nel rispetto dell'ambiente.
Durante il processo di carica i parametri preimpostati sono visualizzati come indicato al punto 3 (DISPLAY). Inoltre, il programma di carica e l'attuale processo scelto (CHARGE o DISCHARGE) sono mostrati. Nella figura [3] è possibile vedere un esempio del display LCD. Questo esempio mostra 4 diverse modalità di visualizzazione e 4 diversi programmi di ricarica.
RICARICA DELLE BATTERIE 9V RICARICABILI
Una batteria da 9V può essere caricata, se non sono inserite altre batterie di tipo D. Quando si inserisce la batteria da 9V prestare attenzione alla polarità giusta facendo riferimento al simbolo nello slot di ricarica. L'indicazione di carica LED si illumina in rosso quando la batteria è inserita correttamente. La batteria da 9V è caricata con una corrente lieve da 15mA. Dopo ca. 24 ore, il processo di carica termina automaticamente. La batteria è ricaricata e viene alimentata dalla carica di mantenimento finché rimane nell'apparecchio. Se la spia lampeggia in rosso, la batteria ha subito un cortocircuito interno e deve essere smaltita.
AMBIENTE
Non smaltire il dispositivo nei normali rifiuti domestici. Si prega di restituirlo al rivenditore, al più vicino centro di riciclaggio o punto di raccolta. Si prega di riciclare tutti i materiali di imballaggio.
CURA E MANUTENZIONE
Per assicurarsi che il caricabatterie funzioni correttamente, si prega di tenere i contatti negli alloggiamenti di ricarica liberi da sporco e polvere. Per pulire l'unità scollegarla dalla rete e usare solo un panno asciutto.
DATI TECNICI
Tensione di ingresso alimentazione esterna: 100-240V AC /
50-60Hz
Tensione di ingresso alimentatore da auto: 12V DC
Tensione di ingresso caricabatterie: 12V DC
Corrente di carica per le batterie rotonde: 400mA - 1800mA
Corrente di carica per le celle da 9V: 15mA
Massima capacità di carica: 11000mAh per le batterie rotonde 300mA per le batterie da 9V
Presa di carica USB: 5V / 1000mA
DISCLAIMER
Le informazioni contenute in questo manuale di istruzioni possono essere modificate senza preavviso. ANSMANN non si assume responsabilità per danni diretti, indiretti, accidentali o altre pretese non utilizzando il dispositivo come indicato da questo manuale di istruzioni. Perdite conseguenti non vengono accettate in nessun caso.
AVVISO GARANZIA
Con la presente offriamo una garanzia di 3 anni su questo caricatore. Questo non si applica a danni causati da: batterie di bassa qualità che perdono dentro il caricabatterie, il mancato rispetto delle istruzioni di funzionamento o danni fisici a causa della mancanza di cure.
I dettagli tecnici sono soggetti a modifiche senza preavviso. Non si accetta nessuna responsabilità per errori tipografici o altre omissioni. 02/2016
