| Typ výrobku | Inteligentní nabíječka baterií |
| Značka | Ansmann |
| Model | Powerline 5 Pro |
| Rozměry (přibližně) | 140 x 100 x 60 mm |
| Hmotnost (přibližně) | 150 g |
| Napájení ze sítě | 100-240 V AC, 50-60 Hz |
| Napájení z auta | 12 V DC (přes přiložený adaptér) |
| Vstupní napětí nabíječky | 12 V DC |
| Počet slotů | 4 pro válcové baterie (AAA/AA/C/D) + 1 pro baterii 9V E-block |
| Podporované typy dobíjecích baterií | NiMH, NiCd (válcové a 9V) |
| Nabíjecí proud (válcové baterie, 1-4) | 400, 600, 800 mA |
| Nabíjecí proud (válcové baterie, 1-2) | 400, 600, 800, 1500, 1800 mA |
| Nabíjecí proud (baterie 9V) | 15 mA |
| Vybíjecí proud (programy DISCHARGE/REFRESH) | 200, 300, 400 mA |
| Nabíjecí programy | Nabíjení, Vybíjení, Obnova, Test |
| Displej | Podsvícený LCD displej s individuálními informacemi na kanál (napětí, kapacita, čas, proud) |
| Výstupní USB port | 5 V / 1000 mA (pro nabíjení jiných zařízení) |
| Ochrany | Přepětí na článek, detekce vadných nebo alkalických baterií, automatické vypnutí |
| Udržovací nabíjení (trickle charge) | Ano, po úplném nabití |
| Záruka | 3 roky |
| Údržba a čištění | Před čištěním odpojte; používejte suchý hadřík; udržujte kontakty čisté |
| Bezpečnostní pokyny | Neotevírejte; používejte pouze s bateriemi NiMH/NiCd; dodržujte polaritu; uchovávejte mimo dosah dětí |
| Opravitelnost | Neopravitelná uživatelem; kontaktujte autorizovaného prodejce |
| Příslušenství v balení | Síťový kabel, DC kabel do auta, vyměnitelný konektor |
Často kladené otázky - Powerline 5 Pro ANSMANN
Dotazy uživatelů ohledně Powerline 5 Pro ANSMANN
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nabíječka baterií ve formátu PDF zdarma! Najděte svůj návod Powerline 5 Pro - ANSMANN a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Powerline 5 Pro značky ANSMANN.

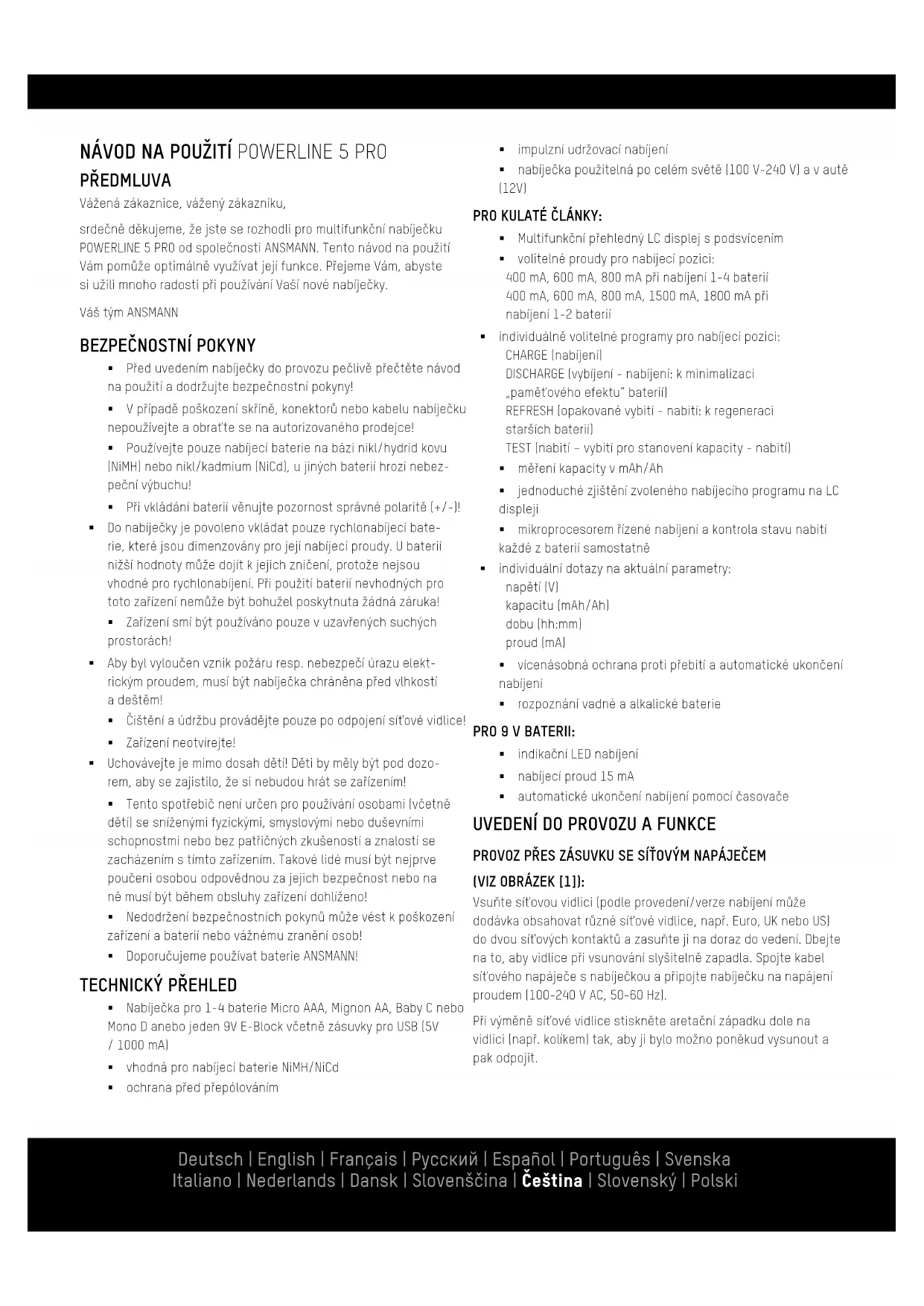

NÁVOD K OBSLUZE Powerline 5 Pro ANSMANN
Vážená zákaznice, vážený zákazníku,
srdečně děkujeme, že jste se rozhodli pro multifunkční nabíječku POWERLINE 5 PRO od společnosti ANSMANN. Tento návod na použití Vám pomůže optimálně využívat její funkce. Přejeme Vám, abyste si užili mnoho radosti při používání Vaší nové nabíječky.
Váš tým ANSMANN
BEZPEČNOSTNÍ POKYNY
- Před uvedením nabíječky do provozu pečlivě přečtěte návod na použití a dodržujte bezpečnostní pokyny!
- V případě poškození skříně, konektorů nebo kabelu nabiječku nepoužívejte a obrat’te se na autorizovaného prodejce!
- Používejte pouze nabíjecí baterie na bázi nikl/hydrid kovu [NiMH] nebo nikl/kadmium [NiCd], u jiných baterií hrozí nebezpeční výbuchu!
- Při vkládání baterii věnujte pozornost správné polaritě [+/-]!
- Do nabíječky je povoleno vkládat pouze rychlonabíjecí baterie, které jsou dimenzovány pro její nabíjecí proudy. U baterií nižší hodnoty může dojit k jejich zničení, protože nejsou vhodné pro rychlonabíjení. Při použití baterií nevhodných pro toto zařízení nemůže být bohužel poskytnuta žádná záruka!
- Zařízení smí být používáno pouze v uzavřených suchých prostorách!
- Aby byl vyloučen vznik požáru resp. nebezpečí úrazu elektrickým proudem, musí být nabíječka chráněna před vlhkostí a deštěm!
- Čištění a údržbu provádějte pouze po odpojení sít'ové vidlice!
■ Zařízení neotvírejte!
- Uchovávejte je mimo dosah děti! Děti by měly být pod dozorem, aby se zajistilo, že si nebudou hrát se zařízením!
- Tento spotřebič není určen pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí se zacházením s tímto zařízením. Takové lidé musí být nejprve poučení osobou odpovědnou za jejich bezpečnost nebo na ně musí být během obsluhy zařízení dohlíženo!
- Nedodržení bezpečnostních pokynů může vést k poškození zařízení a baterii nebo vážnému zranění osob!
■ Doporučujeme používat baterie ANSMANN!
TECHNICKÝ PŘEHLED
- Nabíječka pro 1-4 baterie Micro AAA, Mignon AA, Baby C nebo Mono D anebo jeden 9V E-Block včetně zásuvky pro USB (5V / 1000 mA)
- vhodná pro nabíjecí baterie NiMH/NiCd
- ochrana před přepólováním
■ impulzní udržovací nabíjeni
- nabiječka použitelná po celém světě (100 V-240 V) a v autě (12V)
PRO KULATÉ ČLÁNKY:
■ Multifunkční přehledný LC displej s podsvicením
■ volitelné proudy pro nabíjecí pozici:
400 mA, 600 mA, 800 mA při nabíjení 1-4 baterií
400 mA, 600 mA, 800 mA, 1500 mA, 1800 mA při
nabíjení 1-2 baterií
- individuálně volitelné programy pro nabíjecí pozici: CHARGE (nabijení) DISCHARGE (vybíjení - nabijení: k minimalizaci „paměťového efektu“ baterii) REFRESH (opakované vybití - nabití: k regeneraci starších baterii) TEST (nabití - vybití pro stanovení kapacity - nabití)
■ měřeni kapacity v mAh/Ah
- jednoduché zjištění zvoleného nabijecího programu na LC displeji
- mikroprocesorem řízené nabijení a kontrola stavu nabití každé z baterií samostatně
- individuální dotazy na aktuální parametry: napětí (V) kapacitu (mAh/Ah) dobu (hh:mm) proud (mA)
- vicenásobná ochrana proti přebití a automatické ukončení nabíjení
- rozpoznání vadné a alkalické baterie
PRO 9 V BATERII:
indikační LED nabíjení
■ nabíjecí proud 15 mA
■ automatické ukončení nabíjení pomocí časovače
UVEDENÍ DO PROVOZU A FUNKCE
PROVOZ PŘES ZÁSUVKU SE SÍŤOVÝM NAPÁJEČEM
(VIZ OBRÁZEK [1]):
Vsuňte síťovou vidlici (podle provedení/verze nabíjení může dodávka obsahovat různé síťové vidlice, např. Euro, UK nebo US) do dvou síťových kontaktů a zasuňte ji na doraz do vedení. Dbejte na to, aby vidlice při vsunování slyšitelně zapadla. Spojte kabel síťového napáječe s nabíječkou a připojte nabíječku na napájení proudem (100-240 V AC, 50-60 Hz).
Při výměně sitové vidlice stiskněte aretační západku dole na vidlici [např. kolíkem] tak, aby jí bylo možno poněkud vysunout a pak odpojit.
PROVOZ VE VOZIDLE:
Spojte kabel adaptéru pro vozidlo s nabíječkou a zapojte jej do zdířky [12 V DC] na palubní desce Vašeho vozu. Dbejte na to, aby byl zapnut přívod proudu. U některých vozidel je nutno zapnout zapalování.
Nyní je nabiječka je připravena k použití. Můžete vložit 9 V baterii NiMH/NiCd nebo až čtyři kulaté články NiMH/NiCd o velikosti AAA, AA, C nebo D (li různě). Vložte všechny baterie se správnou polaritou podle symbolů v nabijecí pozici. Kromě toho máte možnost připojit do USB zdířky USB kabel a nabíjet různá zařízení jako např. mobilní telefon, smartphone nebo MP3 přehrávač.
NABÍJENÍ KULATÝCH ČLÁNKŮ
Nabíječka má 3 funkční tlačítka, „CURRENT“, „DISPLAY“ a „MODE“ (viz obrézek [2A]), která Vám umožňují provést následující nastavení:
1. Tlačítko MODE (režim)
K volbě některého z niže uvedených nabíjecích programů stiskněte po vložení 1-4 baterií během 8 sekund tlačítko „MODE“:
a. CHARGE : bude se nabíjet baterie. Po úplném nabití proběhne automatické přepnutí na pulzní udržovací nabíjení (i u niže uvedených nabíjecích programů).
b. DISCHARGE : baterie bude nejprve vybita a pak nabita k minimalizaci pamět'ového efektu.
c. REFRESH (na LCD displeji se zobrazí „DISCHARGE REFRESH“ nebo „CHARGE REFRESH“): baterie bude několikrát vybita a pak opět nabita za účelem regenerace. K opětnému ziskání maximální kapacity baterie bude tato vybíjena a nabíjena tak dlouho (max. 10 krát), dokud bude patrné zvyšování její kapacity.
d. TEST (na LCD displeji se zobrazí „CHARGE TEST“ nebo „DISCHARGE TEST“): baterie bude nejprve nabita, pak vybita ke zjištění její kapacity v mAh/Ah a nakonec opět nabita.
2. Tlačítko CURRENT (proud)
Po volbě nabíjecího programu nebo vložení poslední baterie stiskněte během 8 sekund tlačítko „CURRENT“ k volbě nabíjecího proudu u programů „CHARGE“ nebo „TEST“ resp. vybíjecího proudu u programů „DISCHARGE“ nebo „REFRESH.
3. Tlačítko DISPLAY (indikace)
Během nabijení nebo vybíjení stiskněte tlačitko „DISPLAY“ k zobrazení nabíjecího/vybijecího proudu (v mA), napětí baterie (ve V), kapacity při nabijení/vybíjení (v mAh nebo Ah) nebo uplynuvší doby nabijení/vybíjení (v hh:mm).
Když je nabiječka nastavena funkčními tlačitky, zapne se, pokud jste neprovedli jinou volbu, po 8 sekundách automaticky se zvolenými parametry. Pokud jste neprovedli nastavení funkčními tlačitky, svití na LC displeji po vložení baterie přerušovaně údaj. Nejprve se zobrazuje napětí baterie ve voltech a přednastavený nabíjecí program „CHARGE“ (nabíjení) a pak přednastavený nabíjecí proud 600 mA. Po uplynuti 8 sekund se automaticky spustí proces nabíjení s těmito prednastavenými parametry.
Díky čtyřem tlačitkům nabíjecích pozic (viz obrázek [2B]) můžete kdykoli provést individuální nastavení pro každou baterii. Ke změně funkce pro určitou baterii stiskněte tlačitko pod příslušným nabíjecím slotem pro tuto baterii. Údaj pro tuto baterii přerušovaně svítí a Vy nyní můžete výše popsaným způsobem provést funkčními tlačitky „MODE“ a/nebo „CURRENT nastavení pro tuto nabíjecí pozici.
Pokud nabíjite pouze jednu nebo dvě baterie a použili jste k tomu levé dvě krajní nabíjecí pozice, můžete u programů „CHARGE“ a „TEST“ nastavit nabíjecí proud tlačítkem „CURRENT“ až na 1500 mA nebo 1800 mA. V tomto připadě jsou obě další nabíjecí pozice nefunkční. Pokud chcete současně nabíjet tři nebo čtyři baterie, můžete nastavit nabíjecí proud na 400 mA, 600 mA nebo 800 mA. U programů „DISCHARGE“ a „REFRESH“ budou baterie nejprve vybity, k čemuž můžete zvolit vybíjecí proudy 200 mA, 300 mA nebo 400mA. Při následném nabíjení je pak proud dvojnásobný proti zvolenému vybíjecímu proudu.
Několik minut před úplným nabítím akumulátorů sníží nabiječka nabijeci proud na cca 200 mA, a sice v závislosti na předem nastavený nabijeci proud. Tento šetrný způsob úplného nabití prodlužuje životnost vašich akumulátorů.
Nabíječka se po každém nabití případně vybití na chvíli zastaví, aby šetřila akumulátor do doby, než se pokračuje předem zvolený proces nabíjení nebo vybíjení.
POZOR: Ujistěte se, že jsou Vaše baterie dimenzovány na příslušný nabíjecí proud. Mikrotužkové baterie (AAA) byste neměli nabíjet proudem 1500 mA nebo 1800 mAh! Doporučujeme Vám zvolit maximální nabíjecí proud (mA) tak, aby nepřekročil kapacitu (v mAh) Vaší baterie.
Zahřátí baterie během nabíjení je normální. Po nabití baterie dojde k automatickému přepnutí na pulzní udržovací nabíjení. Tato funkce zaručuje optimální stav a brání samovolnému vybíjení baterie.
LC DISPLEJ
Pokud není vložena žádná baterie a nabíječka je připojena na proudové napájení, zobrazí se údaj
„--“. Při prvním nabíjení v programu „TEST“ se zobrazí údaj „--mAh“.
Po ukončení procesu nabijení baterie a pokračování udržovacím nabijením se na displeji objeví údaj „Full“. Po ukončení nabíjecího programu „TEST“ a „REFRESH“ se střídavě objevuje údaj „Full“ a naměřená kapacita při vybíjení v mAh/Ah.
Dojde-li u vloženého akumulátoru k vnitřnímu zkratu, následkem čehož se poškodí, zobrazuje se střídavě „ERR“ a „Lo“. V případě, že se vloží vysoceohmový akumulátor nebo se do nabíječky vloži nedobijitelná baterie, zobrazuje se střídavě „ERR“ a Hi“.
V uvedených případech nabiječka nenabiji. Vyjměte poškozené akumulátory a ekologicky je zlikvidujte.
Během provozu si můžete zobrazovat parametry popsané pod bodem 3 (DISPLAY). Kromě toho se zobrazi zvolený nabijeci program a aktuální proces (CHARGE = nabijeni nebo DISCHARGE = vybijeni). Na obrázku [3] vidíte příklad údaje na LC displeji. Zde byly zvoleny 4 různé režimy displeje a 4 různé nabijeci programy.
NABÍJENÍ 9 V BATERIE
V zařízení lze nabíjet 9 V baterii, pokud nejsou vlevo a vpravo vedle pozice pro tuto baterii vloženy velké kulaté monočlánky [D]. Při vkládání 9 V bloku dbejte na správnou polaritu podle symbolu v nabíjecí pozici. Jakmile je správně vložena baterie, rozsvití se indikace nabíjení (červená LED) vedle pozice pro 9 V blok. Baterie bude nabíjena šetrným proudem asi 15 mA. Přibližně po 24 hodinách se proces nabíjení automaticky ukončí, LED kontrolka svítí zeleně. Akumulátor je nabitý, a dokud se nachází v přístroji, pokračuje udržovací nabíjení. V případě, že kontrolka bliká červeně, došlo v akumulátoru k vnitřnímu zkratu a můžete jej zlikvidovat.
EKOLOGICKÉ POKYNY
Nikdy nevyhazujte zařízení jako běžný domovní odpad. Předejte je certifikovanému středisku nebo Vašemu komunálnímu zařízení pro likvidaci odpadů. Dodržujte aktuálně platné předpisy. Při pochybnostech se obrat'te na Vaše zařízení pro likvidaci odpadů. Veškeré obalové materiály předejte k ekologické likvidaci.
ÚDRŽBA/PÉČE
Abyste zajistili správnou funkci zařízení, chraňte kontakty nabíječky a baterií před znečištěním. Čištění nabíječky provádějte suchou tkaninou vždy až po odpojení sit’ového napáječe.
TECHNICKÉ ÚDAJE
Vstupní napětí externího sít'ového napáječe: 100-240 V AC / 50-60 Hz
Vstupní napětí adaptéru vozidla: 12 V DC
Vstupní napětí nabíječky: 12 V DC
Nabijecí proud kulaté články: 400 mA - 1800 mA
Nabíjecí proud pro E-Blok 9 V: 15 mA
Maximální kapacita při nabíjení: 11000 mAh pro kulaté články 300mAh pro 9 V blok
Nabíjecí USB zdířka: 5V / 1000 mA
OMEZENÍ ODPOVĚDNOSTI
Informace uvedené v tomto návodu na použití nelze bez oznámení změnit. Firma ANSMANN neručí za přímé, nepřímé, náhodné, následné nebo jiné škody, které vzniknou nesprávným zacházením nebo nerespektováním informaci uvedených v tomto návodu.
INFORMACE O ZÁRUCE
Na zařízení poskytujeme třiletou záruku. Na poškození zařízení, ke kterému dojde v důsledku nerespektování návodu na použiti nebo použitím nekvalitních baterii, se nevztahuje žádná záruka.
Technické změny jsou vyhrazeny. Za tiskové chyby neručime. 02/2016
NÁVOD NA POUŽÍVANIE NABÍJAČKY
POWERLINE 5 PRO
PREDSLOV
Vážená zákazníčka, vážený zákazník,
- Nastavitelné nabíjacie prúdy pre každú nabíjaciu šachtu: 400 mA, 600 mA, 800 mA pri nabíjaní 1-4 akumulátorov 400 mA, 600 mA, 800 mA, 1500 mA, 1800 mA pri nabíjaní 1-2 akumulátorov
- Individuálny výber nabíjacích programov pre každú nabíjaciu šachtu:
CHARGE (nabijanie)
DISCHARGE [vybíjanie - nabijanie: na minimalizáciu „pamät’ového efektu“ akumulátorov]
REFRESH (opakované vybíjanie - nabíjanie: na oživenie starších akumulátorov)
TEST (nabijanie - vybíjanie na zist'ovanie kapacity - nabíjanie)
■ Meranie kapacity v mAh/Ah
- Jednoduchá identifikácia práve zvolených nabíjacích programov na LCD displeji
■ Nabíjací prúd 15 mA
- Automatické ukončenie procesu nabíjania pomocou časovača
POUŽÍVANIE A FUNKCIE
NABÍJANIE ZO ZÁSUVKY CEZ SIEŤOVÝ ADAPTÉR
(POZRI OBR. [1]):
Kábel siet'ového adaptéra pripojte do nabíjačky a siet'ový adaptér pripojte do siete (100-240 V\~/50-60 Hz).
Pri výmene siet'ovej zástrčky stlačte aretačný výčnelok pod zástrčkou (napr. ceruzkoul), kým sa mierne neposunie nahor a nedá sa vybrat.
POUŽÍVANIE VO VOZIDLE:
1. Tlačidlo MODE (režim)
Tlačidlo DISPLAY (zobrazenie)
Nabíjačka sa po každom nabití prípadne vybití na chvílu zastaví, aby šetrila akumulátor do doby, ked' pokračuje vopred zvolený proces nabijania či vybíjania.
„Full“ sa zobrazí po skončení procesu nabíjania a akumulátor sa nabíja v režime udržiavacieho nabíjania. Po skončení programu nabíjania „TEST“ a „REFRESH“ sa zobrazenie „Full“ strieda s hodnotou odmeranej kapacity vybíjania v mAh/Ah.
Vstupné napätie externého sietového adaptéra: 100-240V-/50-60 Hz
Vstupné napätie adaptéra do vozidiel: 12 V=
Vstupné napätie nabíjačky: 12 V=
Nabíjací prúd valčekových článkov: 400 mA - 180 mA
Nabíjací prúd pre 9 V E-blok: 15 mA
