Powerline 5 Pro - Ładowarka do baterii ANSMANN - Bezpłatna instrukcja obsługi

Typ produktu	Inteligentna ładowarka do akumulatorów
Marka	Ansmann
Model	Powerline 5 Pro
Wymiary (ok.)	140 x 100 x 60 mm
Waga (ok.)	150 g
Zasilanie sieciowe	100-240 V AC, 50-60 Hz
Zasilanie samochodowe	12 V DC (przez dołączony adapter)
Napięcie wejściowe ładowarki	12 V DC
Liczba gniazd	4 dla akumulatorów cylindrycznych (AAA/AA/C/D) + 1 dla akumulatora 9V E-block
Obsługiwane typy akumulatorów	NiMH, NiCd (cylindryczne i 9V)
Prąd ładowania (akumulatory cylindryczne, 1-4)	400, 600, 800 mA
Prąd ładowania (akumulatory cylindryczne, 1-2)	400, 600, 800, 1500, 1800 mA
Prąd ładowania (akumulator 9V)	15 mA
Prąd rozładowania (programy DISCHARGE/REFRESH)	200, 300, 400 mA
Programy ładowania	Ładowanie, Rozładowanie, Odświeżanie, Test
Wyświetlacz	Podświetlany ekran LCD z indywidualnymi informacjami dla każdego kanału (napięcie, pojemność, czas, prąd)
Port USB wyjściowy	5 V / 1000 mA (do ładowania innych urządzeń)
Zabezpieczenia	Przeciążenie ogniwa, wykrywanie uszkodzonych lub alkalicznych baterii, automatyczne wyłączanie
Ładowanie podtrzymujące (trickle charge)	Tak, po pełnym naładowaniu
Gwarancja	3 lata
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; używać suchej ściereczki; utrzymywać styki w czystości
Zalecenia bezpieczeństwa	Nie otwierać; używać tylko z akumulatorami NiMH/NiCd; przestrzegać biegunowości; przechowywać poza zasięgiem dzieci
Naprawialność	Nienaprawialny przez użytkownika; skontaktować się z autoryzowanym sprzedawcą
Akcesoria w zestawie	Kabel sieciowy, kabel DC do samochodu, wymienny adapter

Często zadawane pytania - Powerline 5 Pro ANSMANN

Jakie typy akumulatorów mogę ładować za pomocą Powerline 5 Pro?

Ładowarka akceptuje akumulatory NiMH i NiCd w formatach AAA, AA, C, D (do 4) oraz akumulator 9V E-block. Nigdy nie używaj baterii alkalicznych ani innych typów baterii, ryzyko wybuchu.

Jak wybrać prąd ładowania?

Naciśnij przycisk « CURRENT » (przez 8 sekund po włożeniu), aby wybrać spośród dostępnych prądów. Dla 1-2 akumulatorów: 400, 600, 800, 1500 lub 1800 mA; dla 3-4 akumulatorów: 400, 600 lub 800 mA. Upewnij się, że prąd nie przekracza pojemności akumulatora (w mAh).

Jakie są różne programy ładowania i do czego służą?

Naciśnij « MODE », aby wybrać: CHARGE (standardowe ładowanie), DISCHARGE (rozładowanie, a następnie ładowanie, zmniejsza efekt pamięci), REFRESH (cykle ładowania/rozładowania w celu regeneracji starych akumulatorów), TEST (pomiar rzeczywistej pojemności akumulatora).

Co oznaczają wyświetlane komunikaty « ERR » i « Lo » lub « Hi » na ekranie?

« ERR » + « Lo » oznacza wewnętrzne zwarcie: akumulator jest uszkodzony. « ERR » + « Hi » oznacza zbyt wysoką impedancję lub włożenie baterii alkalicznej. W obu przypadkach wyjmij akumulator i wyrzuć go w odpowiednim punkcie zbiórki.

Czy mogę używać ładowarki w samochodzie?

Tak, ładowarka jest dostarczana z kablem DC do samochodu. Podłącz go do gniazdka 12V w pojeździe. Upewnij się, że zapłon lub gniazdko jest zasilane (niektóre pojazdy mają przełącznik).

Jak ładować akumulatory 9V?

Włóż akumulator 9V do odpowiedniego gniazda (z zachowaniem biegunowości). Czerwona dioda LED wskazuje ładowanie. Po około 24 godzinach dioda zmienia kolor na zielony: ładowanie zakończone. Ładowanie podtrzymujące jest utrzymywane, dopóki akumulator pozostaje w ładowarce. Jeśli dioda miga na czerwono, akumulator jest uszkodzony.

Czy mogę ładować inne urządzenia przez port USB?

Tak, port USB zapewnia 5V / 1000 mA (1A). Możesz podłączyć telefon, smartfon, MP3 itp. Ładowanie akumulatorów i wyjście USB mogą działać jednocześnie.

Co zrobić, jeśli ładowarka nie uruchamia się?

Sprawdź, czy zasilanie jest prawidłowo podłączone: w przypadku sieci upewnij się, że wtyczka jest wciśnięta do kliknięcia. W przypadku samochodu sprawdź, czy gniazdko 12V jest zasilane. Jeśli ekran pozostaje wyłączony, urządzenie może być uszkodzone; skontaktuj się z autoryzowanym sprzedawcą.

Jak czyścić ładowarkę?

Zawsze odłączaj ładowarkę od zasilania przed czyszczeniem. Użyj suchej i czystej ściereczki do wycierania obudowy i styków. Nigdy nie używaj płynów ani ściernych środków czyszczących.

Czy ładowarka objęta jest gwarancją?

Tak, firma Ansmann udziela 3-letniej gwarancji na tę ładowarkę. Gwarancja nie obejmuje uszkodzeń spowodowanych użyciem niskiej jakości akumulatorów (wycieki), nieprzestrzegania instrukcji lub braku dbałości.

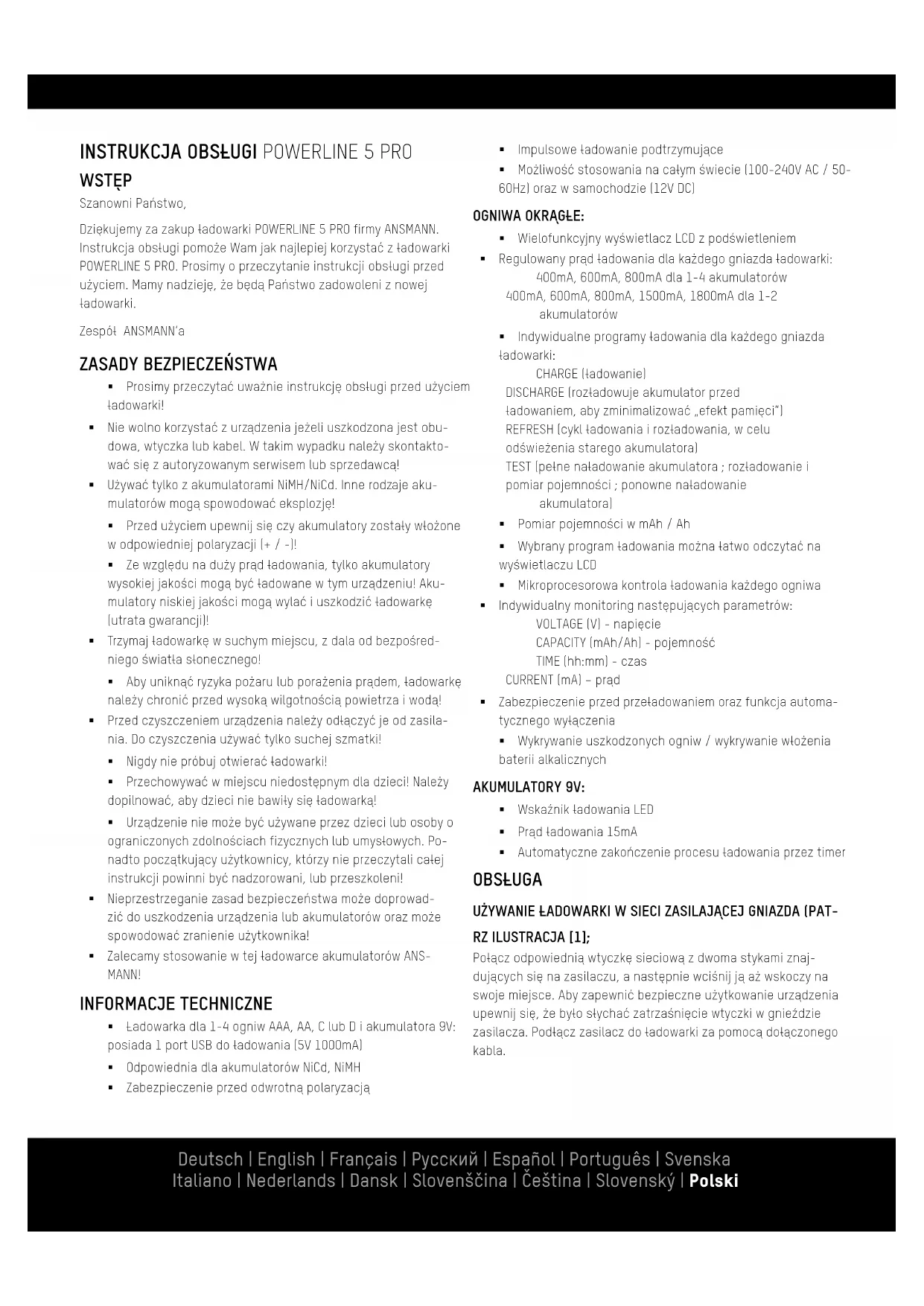

INSTRUKCJA OBSŁUGI Powerline 5 Pro ANSMANN

Dziękujemy za zakup ładowarki POWERLINE 5 PRO firmy ANSMANN. Instrukcja obsługi pomoże Wam jak najlepiej korzystać z ładowarki POWERLINE 5 PRO. Prosimy o przeczytanie instrukcji obsługi przed użyciem. Mamy nadzieję, że będą Państwo zadowoleni z nowej ładowarki.

Zespół ANSMANN'a

ZASADY BEZPIECZEŃSTWA

• Prosimy przeczytać uważnie instrukcję obsługi przed użyciem ładowarki!
• Nie wolno korzystać z urządzenia jeżeli uszkodzona jest obudowa, wtyczka lub kabel. W takim wypadku należy skontaktować się z autoryzowanym serwisem lub sprzedawcą!
• Używać tylko z akumulatorami NiMH/NiCd. Inne rodzaje akumulatorów mogą spowodować eksplożję!
• Przed użyciem upewnij się czy akumulatory zostały włożone w odpowiedniej polaryzacji [+ / -)!
• Ze względu na duży prąd ładowania, tylko akumulatory wysokiej jakości mogą być ładowane w tym urządzeniu! Akumulatory niskiej jakości mogą wyłąć i uszkodzić ładowarkę [utrata gwarancji]!
• Trzymaj ładowarkę w suchym miejscu, z dala od bezpośredniego światła słonecznego!
• Aby uniknąć ryzyka pożaru lub porażenia prądem, ładowarkę należy chronić przed wysoką wilgotnością powietrza i woda!
• Przed czyszczeniem urządzenia należy odłączyć je od zasilania. Do czyszczenia używać tylko suchej szmatki!
  ■ Nigdy nie próbuj otwierać ładowarki!
• Przechowywać w miejscu niedostępnym dla dzieci! Należy dopilnować, aby dzieci nie bawiły się ładowarką!
• Urządzenie nie może być używane przez dzieci lub osoby o ograniczonych zdolnościach fizycznych lub umysłowych. Ponadto początkujący użytkownicy, którzy nie przeczytali całej instrukcji powinni być nadzorowani, lub przeszkoleni!
• Nieprzestrzeganie zasad bezpieczeństwa może doprowadzić do uszkodzenia urządzenia lub akumulatorów oraz może spowodować zranienie użytkownika!
• Zalecamy stosowanie w tej ładowarce akumulatorów ANSMANN!

INFORMACJE TECHNICZNE

• Ładowarka dla 1-4 ogniw AAA, AA, C lub D i akumulatora 9V: posiada 1 port USB do ładowania (5V 1000mA)
  ■ Odpowiednia dla akumulatorów NiCd, NiMH
  ■ Zabezpieczenie przed odwrotną polaryzacja

■ Impulsowe ładowanie podtrzymujące
- Możliwość stosowania na całym świecie (100-240V AC / 50-60Hz) oraz w samochodzie (12V DC)

OGNIWA OKRAGŁE:

■ Wielofunkcyjny wyświetlacz LCD z podświetleniem

- Regulowany prąd ładowania dla każdego gniazda ładowarki: 400mA, 600mA, 800mA dla 1-4 akumulatorów 400mA, 600mA, 800mA, 1500mA, 1800mA dla 1-2 akumulatorów

- Indywidualne programy ładowania dla każdego gniazda ładowarki:

CHARGE (tadowanie)

DISCHARGE (rozładowuje akumulator przed ładowaniem, aby zminimalizować „efekt pamięci”)

REFRESH (cykl ładowania i rozładowania, w celu odświeżenia starego akumulatora)

TEST (pełne naładowanie akumulatora ; rozładowanie i pomiar pojemności ; ponowne naładowanie akumulatora)

■ Pomiar pojemności w mAh / Ah

- Wybrany program ładowania można łatwo odczytać na wyświetlaczu LCD

■ Mikroprocesorowa kontrola ładowania każdego ogniwa

- Indywidualny monitoring następujących parametrów: VOLTAGE (V) - napięcie

CAPACITY (mAh/Ah) - pojemność

TIME (hh:mm) - czas

CURRENT (mA) - prąd

- Zabezpieczenie przed przeładowaniem oraz funkcja automatycznego wyłączenia

- Wykrywanie uszkodzonych ogniw / wykrywanie włożenia baterii alkalicznych

AKUMULATORY 9V:

■ Wskaźnik ładowania LED

■ Prąd ładowania 15mA

■ Automatyczne zakończenie procesu ładowania przez timer

OBSŁUGA

UŻYWANIE ŁADOWARKI W SIECI ZASILAJĄCEJ GNIAZDA (PATRZ ILUSTRACJA [1];

Połącz odpowiednią wtyczkę sieciową z dwoma stykami znajdujących się na zasilaczu, a następnie wciśnij ją aż wskoczy na swoje miejsce. Aby zapewnić bezpieczne użytkowanie urządzenia upewnij się, że było stychać zatrzaśnięcie wtyczki w gnieździe zasilacza. Podłącz zasilacz do ładowarki za pomocą dołączonego kabla.

Na końcu podłącz zasilacz do sieci (100-240V AC 50-60Hz). Aby zmienić wtyczkę wejściową należy wcisnąć występ blokujący poniżej wtyczki (np. za pomocą długopisu) i wysunąć ją z gniazda.

KORZYSTANIE Z ŁADOWARKI W SAMOCHODZIE;

Podłącz kabel zasilacza samochodowego do ładowarki. Podłącz zasilacz samochodowy do gniazda 12VDC (12V DC) pojazdu. Upewnij się, że zasilanie z gniazda zapalniczki jest włączone. Niesktóre samochody wymagają ustawienia kluczyka w odpowiedniej pozycji.

Ładowarka jest teraz gotowa do użycia. Można włożyć jeden akumulator 9V i do 4 akumulatorów AA / AAA / C / D (w dowolnej kombinacji) NiMH lub NiCd. Można również podłączyć do ładowania za pomocą kabla USB do gniazda USB inne urządzenia, na przykład: przenośne odtwarzacze MP3, telefony komórkowe i inne. Akumulatory wkładaj zgodnie z polaryzacją oznaczona symbolami w gnieździe ładowarki.

ŁADOWANIE OGNIW OKRAGŁYCH

Ładowarka posiada 3 przyciski funkcyjne; „CURRENT”, „DISPLAY” i „MODE” (patrz ilustracja [2A]). Korzystając z tych przycisków, można ustawić następujące funkcje:

1. przycisk MODE

Wciśnij przycisk MODE w ciągu 8 sekund od włożenia 1-4 akumulatorów, aby uzyskać dostęp do jednego z następujących programów ładowania:

a. CHARGE (tadowanie): Ładowanie akumulatorów. Po zakończeniu tadowania, ładowarka automatycznie przełączy się na ładowanie podtrzymujące (tadowanie podtrzymujące rozpoczę nie się po wszystkich trybach)
b. DISCHARGE (rozładowanie) : Rozładowuje akumulator przed ładowaniem, aby zminimalizować „efekt pamięci”
c. REFRESH (odświeżanie) : "DISCHARGE REFRESH" lub "CHARGE REFRESH" - tryb w jakim znajduje się ładowarka jest poka-zywany na wyświetlaczu LCD. Ten proces odświeży stare akumulatory i przywróci ich pojemność. Odświeżanie będzie powtarzane (maks. 10x) jeżeli ładowarka nie zarejestruje zwiększenia pojemności.
d. TEST : Akumulator w pełni naładowany. Wyświetlacz LCD pokazuje "CHARGE TEST"; Akumulator rozładowany i zmierzona pojemność. Wyświetlacz LCD pokazuje "DISCHARGE TEST". ; Akumulator ponownie naładowany, gotowy do użycia. Wyświetlacz LCD pokazuje "CHARGE TEST".

2. przycisk CURRENT

Wciśnij przycisk "CURRENT" w ciągu 8 sekund od wybrania programu ładowania lub po włożeniu akumulatorów, aby ustawić prąd ładowania dla programu "CHARGE" lub "TEST". Ewentualnie wybierz prąd rozładowania dla programu "DISCHARGE" lub "REFRESH".

3. przycisk DISPLAY

Wciśnij przycisk "DISPLAY" podczas ładowania lub rozładowywnia, aby wyświetlić prąd ładowania / rozładowania (mA), napięcie akumulatora (VI), pojemność ładowania / rozładowania (mAh lub Ah) lub pozostały czas ładowania / rozładowania (hh : mm).

Po wybraniu ustawień, ładowarka automatycznie po 8 sekundach rozpoczęne pracę według wybranych parametrów. Jeżeli nie wybrano żadnych ustawień, po włożeniu akumulatorów wyświetlacz LCD zacznie migać. Na początku, napięcie akumulatorów ustawi program ładowania „CHARGE” (zostanie wyświetlony). Następnie ustawi się prąd ładowania 600mA (zostanie wyświetlony). Po 8 sekundach proces ładowania rozpoczęnie się automatycznie według ustawionych parametrów.

Za pomocą 4 przycisków gniazd ładowania (patrz ilustracja [2B]) można dokonać indywidualnych ustawień czasu dla każdego akumulatora. Aby zmienić funkcję jednego akumulatora, należy nacisnąć odpowiedni przycisk poniżej gniazda ładowania wybranego akumulatora. Wyświetlacz dla tego akumulatora będzie migał i w tym czasie można zmieniać ustawienia, tak jak opisano powyżej, dla jednego gniazda ładowania za pomocą przycisków funkcyjnych "MODE" i "CURRENT".

Jeżeli tylko jeden lub dwa akumulatory zostały włożone do ładowarki, do dwóch zewnętrznych gniazd, prąd ładowania może być zwiększony do 1500mA lub 1800mA. Podczas ładowania trzech lub czterech akumulatorów w tym samym czasie, prąd ładowania można ustawić na 400mA, 600mA lub 800mA. Korzystając z programów "DISCHARGE" i "REFRESH" do rozładowania akumulatorów możemy wybrać prąd 200mA, 300mA lub 400mA. Prąd ładowania jest zazwyczaj dwa razy większy, niż wybrany prąd rozładowania.

Na kilka minut przed całkowitym naładowaniem akumulatorów ładowarka zmniejsza wartość prądu ładowania do ok. 200mA, niezależnie od uprzednio wybranej wartości. Takie optymalne ładowanie do pełnej wartości wydłuża żywotność akumulatorów.

Po zakończeniu każdego ładowania lub rozładowania, a przed wznowieniem wybranego programu ładowania/rozładowywania ładowarka przechodzi do trybu krótkiej przerwy, której celem jest ochrona akumulatorów.

UWAGA: Proszę upewnić się czy akumulatory są przeznaczone do ładowania danym prądem. Na przykład, akumulatory AAA nie powinna być ładowane prądem 1500mA lub 1800mA! Zalecamy wybranie maksymalnego prądu ładowania (mA) nieprzekraczającego wartości pojemności (mAh) wkładanego akumulatora.

To normalne, że akumulatory mogą się nagrzewać podczas ładowania. Po zakończeniu ładowania, ładowarka automatycznie przełącza się w tryb ładowania podtrzymującego. Ładowanie podtrzymujące zapobiega samorozładowaniu akumulatorów pozostawionych w ładowarce.

WYŚWIETLACZ LCD

"----" pojawia się, gdy nie ma włóżonych akumulatorów, a ładowarka jest podłączona do zasilania.

"- -- mAh" pojawia się w trakcie pierwszego cyklu ladowania w trybie „TEST”.

"Full" pokazuje się kiedy kończy się proces ładowania i ładowarka przełącza się w tryb ładowania podtrzymującego. Po zakończeniu programu „TEST” oraz „REFRESH” wyświetlacz przełącza się pomiędzy "Full" a zmierzoną wartością pojemności w trakcie rozładowania w mAh/Ah.

„ERR“ oraz „Lo“ pojawiają się naprzemiennie w przypadku we- wnętrznego zwarcia akumulatora i uszkodzenia będącego jego następstwem. „ERR“ oraz „Hi“ wyświetlają się naprzemiennie w przypadku akumulatorów wysokoomowych lub umieszczenia w ładowarce zwykłej baterii. We wszystkich tych przypadkach nie występuje ładowanie. Uszkodzone akumulatory usunąć z łado- warki i poddać ekologicznej utylizacji.

Podczas ładowania na wyświetlaczu pokazywane są ustawione parametry wymienione w punkcie 3 (DISPLAY). Ponadto pokazywany jest wybrany program ładowania i wykonywany proces (CHARGE lub DISCHARGE). Na ilustracji [3] można zobaczyć przykład wyświetlacza LCD. Ten przykład pokazuje 4 różne tryby wyświetlania i 4 różne programy ładowania.

ŁADOWANIE AKUMULATORÓW 9V

Jeden akumulator 9V może być ładowany, jeżeli w wewnętrznych gniazdach ładowarki nie ma włożonych ogniw rozmiaru D. Przy wkładaniu akumulatora 9V należy zwrócić uwagę na prawidłową polaryzację zgodną z symbolami w gnieździe ładowarki. Wskaźnik ładowania LED zaświeci się na czerwono, gdy akumulator włożony jest prawidłowo. Akumulator 9V jest ładowany małym prądem 15mA. Po upływie ok. 24 godzin ładowanie zostaje zakończone automatycznie, LED świeci na zielono. Akumulator jest naładowany i doładowywany przez cały czas, kiedy pozostaje w ładowarce. Migający czerwony sygnał oznacza wewnętrzne zwarcie akumulatora i konieczność jego utylizacji.

OCHRONA ŚRODOWISKA

Nie wyrzucaj urządzenia razem z odpadami domowymi. Zużyte urządzenie proszę zwrócić do sprzedawcy lub do najbliższego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.

Prosimy również o recykling opakowania.

KONSERWACJA

Aby mieć pewność, że ładowarka działa prawidłowo styki w gniazdach ładowania muszą być czyste i niezakurzone. Przed czyszczeniem urządzenie trzeba odłączyć od zasilania, należy używać tylko suchej szmatki.

DANE TECHNICZNE

Napięcie wejściowe zasilania zewnętrznego: 100-240V AC / 50-60Hz

Napięcie wejściowe zasilacza samochodowego: 12V DC Napięcie wejściowe ładowarki: 12V DC

Prąd tadowania dla ogniw okrągtych: 400mA - 1800mA

Prąd ładowania dla akumulatora 9V: 15mA

Maksymalna pojemność ogniwa: 11000mAh dla ogniw okrągłych

300mAh dla

akumulatorów 9V

Gniazdo ładowania USB: 5V / 1000mA

UWAGA

Informacje zawarte w tej instrukcji mogą zostać zmienione bez wcześniejjszego powiadomienia. Firma ANSMANN nie ponosi odpowiedzialności za niewłaściwe użytkowanie produktu lub użytkowanie niezgodne z instrukcją. Wynikające z tego powodu szkody nie będą uznawane.

WARUNKI GWARANCJI

Na ten produkt oferujemy 3 lata gwarancji.

Gwarancja nie obejmuje uszkodzeń spowodowanych przez złej jakości akumulatory (mogą spowodować wyciek wewnątrz ładowarki), uszkodzeń spowodowanych przez niewłaściwe użytkowanie urządzenia i nieprzestrzeganie instrukcji obsługi oraz braku nadzoru.

Dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia. Nie bierzemy odpowiedzialności za błędy typograficzne. 02/2016
