Powerline 5 Pro - Nabíjačka batérií ANSMANN - Bezplatný návod na obsluhu

Typ produktu	Inteligentná nabíjačka batérií
Značka	Ansmann
Model	Powerline 5 Pro
Rozmery (približné)	140 x 100 x 60 mm
Hmotnosť (približná)	150 g
Sieťové napájanie	100-240 V AC, 50-60 Hz
Napájanie z auta	12 V DC (prostredníctvom priloženého adaptéra)
Vstupné napätie nabíjačky	12 V DC
Počet slotov	4 pre valcové batérie (AAA/AA/C/D) + 1 pre batériu 9V E-block
Podporované typy nabíjateľných batérií	NiMH, NiCd (valcové a 9V)
Nabíjací prúd (valcové batérie, 1-4)	400, 600, 800 mA
Nabíjací prúd (valcové batérie, 1-2)	400, 600, 800, 1500, 1800 mA
Nabíjací prúd (batéria 9V)	15 mA
Vybitý prúd (programy DISCHARGE/REFRESH)	200, 300, 400 mA
Nabíjacie programy	Nabíjanie, Vybitie, Obnovenie, Test
Displej	Podsvietený LCD displej s individuálnymi informáciami na kanál (napätie, kapacita, čas, prúd)
Výstupný USB port	5 V / 1000 mA (pre nabíjanie iných zariadení)
Ochrany	Preťaženie na článok, detekcia chybných alebo alkalických batérií, automatické zastavenie
Udržiavacie nabíjanie	Áno, po úplnom nabití
Záruka	3 roky
Údržba a čistenie	Pred čistením odpojte; používajte suchú handričku; udržiavajte kontakty čisté
Bezpečnostné pokyny	Neotvárajte; používajte iba s batériami NiMH/NiCd; dodržujte polaritu; uchovávajte mimo dosahu detí
Opraviteľnosť	Neopraviteľné používateľom; kontaktujte autorizovaného predajcu
Príslušenstvo v balení	Sieťový kábel, DC kábel do auta, vymeniteľný konektor

Často kladené otázky - Powerline 5 Pro ANSMANN

Aké typy batérií môžem nabíjať pomocou Powerline 5 Pro ?

Nabíjačka prijíma nabíjateľné batérie NiMH a NiCd formátov AAA, AA, C, D (až 4) a tiež batériu 9V E-block. Nikdy nepoužívajte alkalické batérie ani iné typy batérií, riziko výbuchu.

Ako vybrať nabíjací prúd ?

Stlačte tlačidlo « CURRENT » (po dobu 8 sekúnd po vložení) a vyberte z dostupných prúdov. Pre 1-2 batérie: 400, 600, 800, 1500 alebo 1800 mA; pre 3-4 batérie: 400, 600 alebo 800 mA. Uistite sa, že prúd nepresahuje kapacitu batérie (v mAh).

Aké sú rôzne nabíjacie programy a na čo slúžia ?

Stlačte « MODE » a vyberte: CHARGE (štandardné nabíjanie), DISCHARGE (vybitie a potom nabitie, znižuje pamäťový efekt), REFRESH (cykly nabíjania/vybíjania na regeneráciu starých batérií), TEST (meria skutočnú kapacitu batérie).

Čo znamená zobrazenie « ERR » a « Lo » alebo « Hi » na displeji ?

« ERR » + « Lo » označuje vnútorný skrat: batéria je chybná. « ERR » + « Hi » označuje príliš vysokú impedanciu alebo vloženú alkalickú batériu. V oboch prípadoch vyberte batériu a zlikvidujte ju v príslušnom zbernom mieste.

Môžem použiť nabíjačku v aute ?

Áno, nabíjačka sa dodáva s DC káblom do auta. Zapojte ho do zásuvky 12V vo vašom vozidle. Uistite sa, že zapaľovanie alebo zásuvka je pod prúdom (niektoré vozidlá majú vypínač).

Ako nabíjať batérie 9V ?

Vložte batériu 9V do určeného slotu (dodržujte polaritu). Červená LED indikuje nabíjanie. Po približne 24 hodinách LED zozelenie: nabíjanie je dokončené. Udržiavacie nabíjanie je udržiavané, kým batéria zostáva v nabíjačke. Ak LED bliká červeno, batéria je chybná.

Môžem nabíjať iné zariadenia cez USB port ?

Áno, USB port poskytuje 5V / 1000 mA (1A). Môžete pripojiť telefón, smartfón, MP3 atď. Nabíjanie batérií a USB výstup môžu fungovať súčasne.

Čo robiť, ak sa nabíjačka nespustí ?

Skontrolujte, či je napájanie správne zapojené: pre sieť sa uistite, že konektor je zatlačený až na kliknutie. Pre auto skontrolujte, či je 12V zásuvka pod prúdom. Ak displej zostane vypnutý, zariadenie môže byť chybné; kontaktujte autorizovaného predajcu.

Ako čistiť nabíjačku ?

Pred čistením vždy odpojte nabíjačku od napájania. Používajte suchú a čistú handričku na utretie tela a kontaktov. Nikdy nepoužívajte kvapaliny ani abrazívne čistiace prostriedky.

Je na nabíjačku záruka ?

Áno, spoločnosť Ansmann poskytuje na túto nabíjačku 3-ročnú záruku. Záruka sa nevzťahuje na poškodenie spôsobené používaním nekvalitných batérií (netesnosť), nedodržaním pokynov alebo nedostatočnou starostlivosťou.

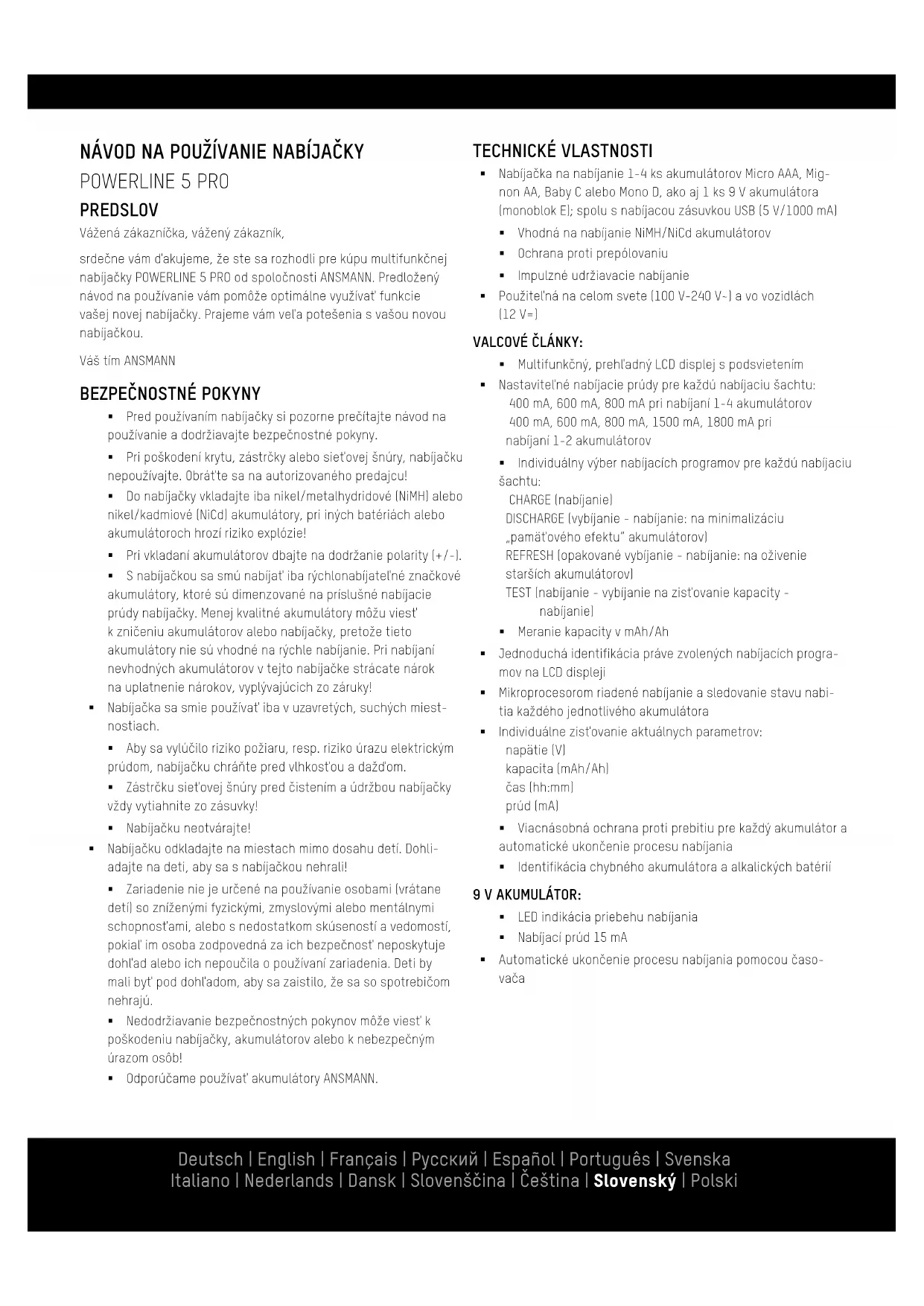

NÁVOD NA OBSLUHU Powerline 5 Pro ANSMANN

srdečne vám d'akujeme, že ste sa rozhodli pre kúpu multifunkčnej nabíjačky POWERLINE 5 PRO od spoločnosti ANSMANN. Predložený návod na používanie vám pomôže optimálne využívat funkcie vašej novej nabíjačky. Prajeme vám veľa potešenia s vašou novou nabíjačkou.

Váš tím ANSMANN

BEZPEČNOSTNÉ POKYNY

• Pred používaním nabíjačky si pozorne prečítajte návod na používanie a dodržiavajte bezpečnostné pokyny.
• Pri poškodeni krytu, zástrčky alebo sietovej šnúry, nabijačku nepoužívajte. Obrátte sa na autorizovaného predajcu!
• Do nabíjačky vkladajte iba nikel/metalhydridové (NiMH) alebo nikel/kadmiové (NiCd) akumulátory, pri iných batériách alebo akumulátoroch hrozí riziko explózie!
• Pri vkladaní akumulátorov dbajte na dodržanie polarity [+/-].
• S nabíjačkou sa smú nabijat' iba rýchlonabíjateľné značkové akumulátory, ktoré sú dimenzované na príslušné nabíjacie prúdy nabíjačky. Menej kvalitné akumulátory môžu viest' k zničeniu akumulátorov alebo nabíjačky, pretože tieto akumulátory nie sú vhodné na rýchle nabíjanie. Pri nabíjaní nevhodných akumulátorov v tejto nabíjačke strácate nárok na uplatnenie nárokov, vyplývajúcich zo záruky!

- Nabíjačka sa smie používať iba v uzavretých, suchých miestnostíach.

• Aby sa vylúčilo riziko požiaru, resp. riziko úrazu elektrickým prúdom, nabíjačku chráňte pred vlhkost'ou a dažďom.
• Zástrčku siet'ovej šnúry pred čistením a údržbou nabijačky vždy vytiahnite zo zásuvky!
  ■ Nabijačku neotvárajte!

- Nabijačku odkladajte na miestach mimo dosahu detí. Dohliadajte na deti, aby sa s nabijačkou nehrali!

- Zariadenie nie je určené na používanie osobami (vrátane detil) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, pokial’ im osoba zodpovedná za ich bezpečnost’ neposkytuje dohl’ad alebo ich nepoučila o používaní zariadenia. Deti by mali byt’ pod dohl’adom, aby sa zaistilo, že sa so spotrebičom nehrajú.

- Nedodržiavanie bezpečnostných pokynov môže viest' k poškodeniu nabíjačky, akumulátorov alebo k nebezpečným úrazom osôb!

- Odporúčame používat' akumulátory ANSMANN.

TECHNICKÉ VLASTNOSTI

• Nabijačka na nabijanie 1-4 ks akumulátorov Micro AAA, Mignon AA, Baby C alebo Mono D, ako aj 1 ks 9 V akumulátora (monoblok E); spolu s nabijacou zásuvkou USB (5 V/1000 mA)
  ■ Vhodná na nabíjanie NiMH/NiCd akumulátorov
• Ochrana proti prepólovaniu
  ■ Impulzné udržiavacie nabíjanie
• Použitel'ná na celom svete (100 V-240 V-) a vo vozidlách (12 V=)

VALCOVÉ ČLÁNKY:

- Multifunkčný, prehl'adný LCD displej s podsvietením

- Mikroprocesorom riadené nabijanie a sledovanie stavu nabitia každého jednotlivého akumulátora

- Individuálne zistovanie aktuálnych parametrov: napätie (V) kapacita (mAh/Ah) čas (hh:mm) prúd (mA)

- Viacnásobná ochrana proti prebitiu pre každý akumulátor a automatické ukončenie procesu nabíjania

- Identifikácia chybného akumulátora a alkalických batérii

9 V AKUMULÁTOR:

■ LED indikácia priebehu nabijania

Na obidva siet'ové kontakty nasad'te príslušnú siet'ovú zástrčku (podl'a verzie/krajiny používania môžu byt' súčasťou dodávky vašej nabíjačky rôzne siet'ové zástrčky, napr. pre Európu, Veľkú Britániu, USA) a zástrčku zasuňte až na doraz do vodidiel. Obajte na to, aby zástrčka pri zasúvaní počutel'ne zapadla.

Kábel adaptéra do vozidla pripojte do nabíjačky a adaptér zasuňte do zásuvky palubnej siete (12 V=) vášho vozidla. Dbajte na to, aby bol prívod prúdu zapnutý. Pri niektorých vozidlách sa musí najprv zapnút zapalovanie.

Nabíjačka je teraz pripravená k použivaniu. Môžete do nej vložit' jeden 9 V NiMH/NiCd akumulátor a až štyri NiMH/NiCd valcové akumulátory vel'kosti AAA, AA, C alebo D (aj pomiešané). Pri vkladaní akumulátorov dodržte správnu polaritu podľa symbolov v nabíjacích šachtách. Okrem toho môžete do USB nabíjacej zásuvky pripojit' USB kábel a nabíjat' rôzne elektronické zariadenia, napr. mobilný telefón, smartfón alebo MP3 prehrávač.

NABÍJANIE VALCOVÝCH ČLÁNKOV

Nabíjačka má 3 funkčné tlačidlá, „CURRENT“, „DISPLAY“ a „MODE“ (pozri obr. [2A]), ktorými môžete vykonávat nasledujúce nastavenia:

Pre zvolenie niektorého z nasledujúcich programov nabíjania, tlačidlo „MODE“ po vložení 1-4 akumulátorov podržte stlačené 8 sekúnd:

a. CHARGE : Akumulátor sa nabija. Po jeho úplnom nabití nasleduje automatické prepnutie na impulzné udržiavacie nabijanie (aj pri nasledujúcich programoch nabijania).
b. DISCHARGE : Akumulátor sa najprv vybije, potom nabije, aby sa minimalizoval pamätový efekt.
c. REFRESH (na LCD displeji sa zobraží „DISCHARGE REFRESH“ alebo „CHARGE REFRESH“): Akumulátor sa na oživenie niekol’kokrát vybije a nabije. Aby sa opät’ dosiahla maximálna kapacita akumulátora, bude sa akumulátor dovtedy nabíjať a vybíjať (max. 10-krát), kým jeho kapacita už d’alej nebude stúpat’.

d. TEST (na LCD displeji sa zobrazi „CHARGE TEST“ alebo „DISCHARGE TEST“): Akumulátor sa najprv nabije, potom sa na meranie kapacity v mAh/Ah vybije a potom opát' nabije.

2. Tlačidlo CURRENT (prúd)

Pre výber nabíjacieho prúdu pre program „CHARGE“ alebo „TEST“, resp. vybíjacieho prúdu pre program „DISCHARGE“ alebo „REFRESH“, po výbere programu nabíjania alebo po vložení posledného akumulátora, tlačidlo „CURRENT“ podržte stlačené 8 sekúnd.

Počas nabijania alebo vybíjania, na zobrazenie nabijacieho/vybijacieho prúdu (v mA), napätia akumulátora (vo VI), nabijacej/vybijacej kapacity (v mAh alebo Ahl alebo uplynulého času nabijania/ vybijania (v hh:mm) stlačte tlačidlo „DISPLAY“.

Po vykonani nastavení pomocou funkčných tlačidiel sa nabíjanie po 8 sekundách automaticky spustí so zvolenými parametrami, pokial' sa nevykoná žiadna iná vol'ba. Ak pomocou funkčných tlačidiel nevykonáte žiadne nastavenia, údaj na LCD displeji po vložení akumulátorov bliká. Najprv sa zobrazí napätie akumulátora (vo V), ako aj prednastavený program nabíjania „CHARGE” (nabíjaniel a potom sa zobrazí prednastavený nabíjací prúd 600 mA. Po uplynuti 8 sekúnd sa automaticky spustí proces nabíjania s týmito prednastavenými parametrami.

Pomocou 4 tlačidiel nabíjacich šacht (pozri obr. [28]) môžete pre každý akumulátor kedykol'vek vykonat' individuálne nastavenia. Na zmenu niektorej funkcie pre jednotlivý akumulátor stlačte príslušné tlačidlo nabíjacej šachty pod nabíjacou šachtou tohto akumulátora. Údaj na LCD displeji pre tento akumulátor bliká a teraz môžete pomocou funkčných tlačidiel „MODE“ a/alebo „CURRENT“ vykonat' vyššie opísané nastavenia pre túto jednotlivú nabíjaciu šachtu.

Ak v nabíjačke nabíjate jeden alebo dva akumulátory a využivate k tomu iba obidve vonkajšie nabíjacie šachty, môžete pri programoch „CHARGE“ a „TEST“ nabíjaci prúd pomocou tlačidla „CURRENT“ nastavit’ až na 1500 mA alebo 1800 mA. V tomto pripade sú obidve vnútorné nabíjacie šachty bez funkcie.

Ak by ste súčasne chceli nabíjať tri alebo štyri akumulátory, môžete nabíjací prúd nastavit' na 400 mA, 600 mA alebo 800 mA. Pri programoch „DISCHARGE“ a „REFRESH“ sa akumulátory najprv vybíjajú, preto si tu môžete zvolit' vybíjacie prúdy 200 mA, 300 mA alebo 400 mA. Pri následnom procese nabíjania je potom nabíjací prúd dvakrát vyšší ako zvolený vybíjací prúd.

Niekoľko minút pred úplným nabitim akumulátorov zníži nabijačka prúd nabíjania na približne 200 mA, a to nezávisle od vopred nastaveného nabíjacieho prúdu. Tento šetrný spôsob úplného nabitia predlžuje životnosť vašich akumulátorov.

UPOZORNENIE: Presvedčte sa, že vaše akumulátory sú dimenzované na príslušný nabíjací prúd. Akumulátory Micro (AAA) by ste nemali nabíjat' prúdom 1500 mA alebo 1800 mA! Maximálny nabíjací prúd (mA) vám odporúčame zvolit' tak, aby hodnotu kapacity (mAh) vášho akumulátora neprekročil.

Zahrievanie akumulátorov počas nabíjania je normálny jav. Po ukončení nabíjania akumulátora nasleduje automatické prepnutie nabíjačky na impulzné udržiavacie nabíjanie. Táto funkcia zaručuje optimálny výkon akumulátora a zabraňuje jeho samovybijaniu.

LCD DISPLEJ

„---“ sa zobrazi, ak nie je vložený žiadny akumulátor, ale nabíjačka je pripojená k zdroju napájania. „-- mAh“ sa zobrazi počas prvého nabijania pri programe nabijania „TEST“.

V prípade, že vo vloženom akumulátore nastal vnútorný skrat, a tým pádom je poškodený, zobrazí sa striedavo „ERR“ a „Lo“. V prípade, že bol vložený vysokohmový akumulátor alebo sa vložila do nabíjačky batéria, ktorá sa nedá dobíjať, zobrazí sa striedavo „ERR“ a Hi“. V uvedených prípadoch nabíjačka nenabíja. Vyberte poškodené akumulátory a ekologicky ich zlikvidujte.

Počas používania si na LCD displeji môžete nechat' zobrazit' parametre, opísané v bode 3 (DISPLAY). Zároveň sa zobrazí zvolený program nabíjania a aktuálny proces (CHARGE = nabíjanie alebo DISCHARGE = vybíjanie). Na obr. [3] vidíte príklad zobrazenia na LCD displeji. Tu boli navolené 4 rôzne režimy displeja a 4 rôzne programy nabíjania.

NABÍJANIE 9 V AKUMULÁTOROV

Jeden 9 V akumulátor možno nabíjať v prípade, ak sa vl’avo a vpravo vedľa 9 V nabíjacej šachty nevložili žiadne valcové články vel’kosti Mono (D). Pri vkladani 9 V bloku dbajte na dodržanie polarity podľa symbolu v nabíjacej šachte. Indikátor nabíjania (LED) vedľa nabíjacej šachty pre 9 V blok sa po správnom vložení akumulátora rozsvieti červeným svetlom. Akumulátor sa nabíja šetrným nabíjacím prúdom cca 15 mA. Približne po 24 hodinách sa proces nabíjania automaticky ukončí, LED kontrolka svieti nazeleno. Akumulátor je nabitý, a kým sa nachádza v prístroji, pokračuje udržiavacie nabíjanie. V prípade, že kontrolka bliká načerveno, v akumulátore nastal vnútorný skrat a môžete ho zlikvidovat’.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Nabíjačku v žiadnom prípade neodhadzujte do normálneho komunálneho odpadu. Nabíjačku nechajte zlikvidovat' v schválenom zbernom stredisku alebo ju odovzdajte na likvidáciu v špeciálnej zberni elektrického a elektronického odpadu. Dodržiavajte aktuálne platné predpisy. V prípade pochybnostl sa obrát'te na vaše miestne zberné stredisko špeciálnych odpadov.

ÚDRŽBA/OŠETROVANIE

Kontakty nabíjačky a akumulátorov na zaistenie bezchybnej funkcie chránte pred znečistením. Nabíjačku po vytiahnutí zástrčky sietovej šnúry čistite iba suchou utierkou.

TECHNICKÉ ÚDAJE

Maximálna nabíjateľná kapacita: 11000 mAh pre gul'até články

300mAh pre 9 V blok

Nabijacia USB zásuvka: 5 V/1000 mA

VYLÚČENIE ZO ZÁRUKY

Informácie uvedené v tomto návode na používanie sa môžu zmenit' bez predchádzajúceho upozomenia. Spoločnost' ANSMANN nepreberá žiadnu záruku za priame, nepriame, náhodné alebo ostatné škody alebo následné škody, ktoré vznikli v dôsledku nesprávneho zaobchádzania alebo nedodržania pokynov, uvedených v tomto návode na používanie.

ZÁRUKA

Na tento výrobok poskytujeme záruku 3 roky. Na poškodenia nabijačky, ktoré vznikli v dôsledku nedodržiavania pokynov v tomto návode na používanie alebo pri nabijaní nekvalitných akumulátorov, sa záruka nevztahuje.

Technické zmeny sú vyhradené. Výrobca nepreberá zodpovednost za chyby tlače. 02/2016
