MANUAL DE UTILIZADOR VNHK85 130X1625 FESTOOL

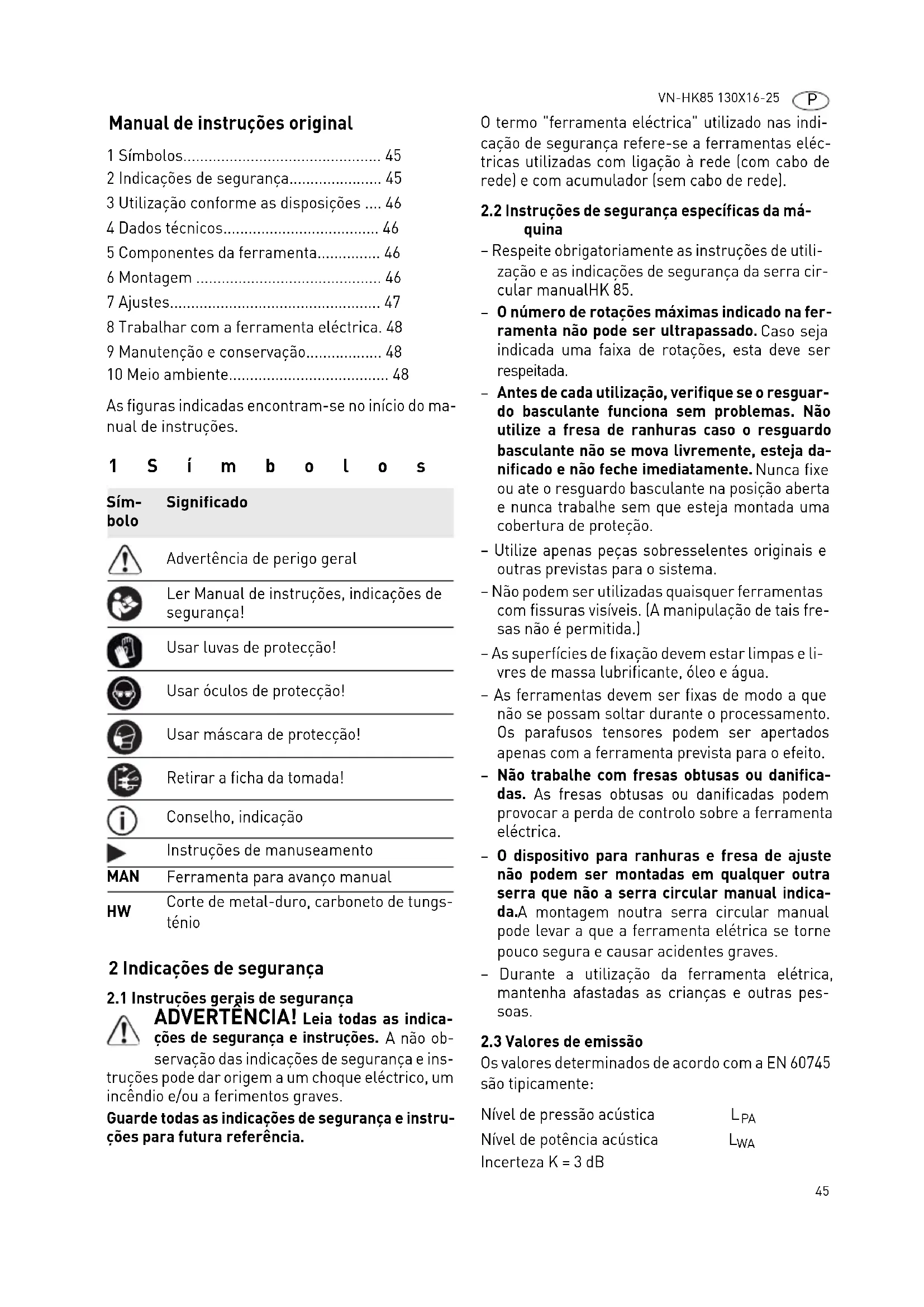

Manual de instruções original

1 Simbolos. 45
2 Indicações de segurança 45
3 Utilização conforme as disponções ..... 46
4 Dados techniques. 46
5 Componentes da ferramenta. 46
6 Montagem 46
7 Ajustes. 47
8 Trabalhar com a ferramenta electrica. 48
9 Manutenção e conservação 48

10 Meio ambiente 48

As figuras indicadas encontrar-se no inicial do manual de instruções.

1 Sí m b o l o s

Advertência de perigo geral

Ler Manual de instruções, indicatores de segurarca!

Usar luvas de protecao!

Usar oculos de protecao!

Usar mascara de protecao!

Retirar a ficha da tomada!

Conselho, indentao

Instruções de manuseamento

Ferramenta para avanço manual

Corte de metal-duro, carboneto de tungsténio

2 Indicações de segurarça

2.1 Instruções gereis de seguranca

ADVERTENCIA! Leia todas as indentações de seguranca e instruções. A não ob-

servação das indentações de segurar e ins

truções pode dar origem a umCHOque electrolyico, um incéndio e/ou a ferimentos graves.

Guarde todas as indentações de segurança e instruções para futura referencia.

0 termo "ferramenta eletrica" realizado nas indicações de segurar a refere-se a ferramentas eletricas realizadas com ligaçao à rede (com cabo de rede) e com acumulador (sem cabo de rede).

2.2 Instruções de segurarça espécificas da boaquina

• Respeite obligatoriamente as instruções de utilização e as indentações de segurar da serra circular manualHK 85.
• O número de rotações mámas indicado na ferramenta não pode ser ultrapassado. Caso está indica uma faixa de rotações, esta deve ser respeitada.
• Antes de cada'utilisation, verifique se o resguardo basculante funciona sem problemas. Não utilize a fresa de ranhuras caso o resguardo basculante não se mova livramente, esteja danificado e não feche imeditamente. Nunca fixe ou ate o resguardo basculante na posicao aberta e nunca travahe sem que esteja montada uma cobertura de proteção.
• Utilize開放as peças sobresselentes originais e outras previstas para o Sistema.
• Não pode ser realizadas quando ferramentas com fissuras visíveis. (A Manipulação de tais freças não é permitida.)
• As superfícies de fixação devem estar limpas e livres de massa lubrificante, oleo e agua.
• As ferramentas devem ser fixas de modo a que não se possam soltar durante o processamento. Os parafusos tenores podem ser abpertados apenas com a ferramenta prevista para oefeito.
• Não travaque com fresas obtusas ou danificadas. As fresas obtusas ou danificadas podem provocar a perda de controlo sobre a ferramenta electrica.
• O dispositorio para ranhuras e fresa de ajuste não poder ser montadas em qualquer outras serra que não a serra circular manual indica. A montagem noutra serra circular manual pode levar a que a ferramenta eletrica se torno peuco segura e causar acidentes graves.
• Durante a utilização da ferramenta eletrica, mantenha afastadas as crianças e outras pessoas.

2.3 Valores de emissao

Osvalores determinados de acordo com a EN 60745 são típically:

Nível de pressão acústica

LPA

Nível de potência acústica

LwA

Incerteza K = 3 dB

Usar proteção auditiva!

Nível de emissão de vibrações a_h (soma vectorial emraxis), e incerteza K determinados de acordo com a norma NE 60745:

• servem de comparativo de ferramentas,
• são también adequados para uma avaliação provisória do coeficiente de vibrações e do nível de ruido durante a aplicação,
• representam as aplicacoes principais da ferramenta eletrica.

Aumento possivel no caso de outras com outras ferramentas de trabajo ou manutencao insufficiente. Observar os tempos de trabajo em vazio e de paragem da ferramenta!

3 Utilização conforme as disponções

A serra circular manual HK 85 pode ser reequipada para fresa de ranhuras em Conjunto com este dispositivo para ranhuras.

Aresha de ranhuras destinase a fresas guiadas emmadeira e substancias semelhantes àmadeira comaspiração. Não indica para a realização de cortes angulares e cortes de inciso.

Podem apenas ser realizadas fresas de ajuste originais da Festool.

Esta ferramenta está destinada e autorizada a ser realizada exclusivamente por pessoas formadas ou&Tecnicos especializados.

Em caso de'utilisation Incorrecta, a responsabilitadé édoutilizador.

4 Dados技术和

profundidade max. de fresagem	35 mm
com trilho-guia/trilho de chanfrar	31 mm
Largura de fresagem 16 - 25 mm
Diâmetro da fresa em mm	130 mm
Peso 0,9 kg

5 Componentes da ferramenta

[1-1] Cobertura de proteção superior com chapa de apoio
[1-2] Bocal de aspiração
[1-3] Fresa de ajuste
[1-4] cobertura de proteção inferior

6 Mo n t a g e m

ATENÇAO

Perigo de ferimentos,choqueelectrico

Antes de efectuar qualquer trabajo naquina retire sempre a ficha da tomada!

aplicações,

CUIDADO

Ferramenta quente e apiada

Perigo de ferimento

• Não devem ser realizadas ferramentas de trabalho embotadas e defeituosas!
  Usar luvas de protecao.

Desmontar a lamina de serra

• Antes da substituição da lâmina de serra, inclinar a serra para a posicao 0^ e fazer a profundidade de corte Tmaxima.
  Ajustar a serra para Mudar na aresta da banca da.
  Inclinar a alavanca [2-2] até ao batente.
  Desenroscar o parafuso [2-5] com a chave de sextavado interior [2-1].
  Manter o resguardo basculante [2-8] aberto apenas com a alavanca de retração [2-3].
  Retirar a lamina de serra[2-4] com flange tensor [2-6] e flange traseiro[2-7]
  Soltar cuidadosamente a alavanca de retração [2-3] e inclinar novamente o resguardo basculante [2-8] para a sua posicao final.

Montar o dispositorio para ranhuras

O Respeitar a sequencia de montagem!

1. Cobertura de proteção inferior

• Empurrar a cobertura de proteção inferior [3-1] para o resguardo BASULANTE da serra circular manual.

• Empurrar de modo a que a contraorca fique porTRSdo resguardo basculante da serra circular manual [3A] - empurrar ate ao batente. Para tal, os parafusos devem estar ligeiramente soltos.
  Apertar来做 parafusos [3-2] com a chave Torx (rosca para a esquerda).

2. Cobertura de proteção

Empurrar a cobertura de protecao [4-1] na tampa da serra circular manual.
- Empurrar de modo a que a chapa de apoio [4-3] fique à frente e a contra porca atrás [4A] da proteção da serra circular manual - empurrar até ao batente. Para tal, os parafusos devem ser abertos ligeiramente.

Os ganchos da cobertura de proteção superior devem encaixar à fronte e以及其他, na carcaça da serra circular manual[4B].

Apertar dois parafusos [4-2] com a chave Torx (rosca para a esquerda).

3. Fresa de ajuste

No estado de entrega, a fresa de ajuste está ajustada para a maior largura da fresa. A largura da fresa pode apenas ser ajustada no estado desmontado, ver capítulo 7.1.
Manter o resguardo basculante [5-5] aberto apenas com a alavanca de retração[5-2].
- Empurrar a fresa de ajuste [5-3] empurrar a cobertura de proteção superior a partir de baixo e colocar no fuso de acontecimiento.
Soltar cuidadosamente a alavanca de retração [5-2] e inclinar novamente o resguardo basculante [5-5] para a sua posão final.
Apertar bem o parafuso [5-4].
Virar alavanca [5-1] paraTRS.

Perigo de ferimento!Apos cada montagem, verificar a fixaço segura da fresa de ajuste. Um flange de aperto solto pode originar a rutura das lâminas da fresa de ajuste, parafudos soltos podem provocar que a fresa de ajuste se solte.

Desmontagem na sequencia inversa.

7 A j u s t e s

7.1 Ajustar a largura daresha

CUIDADO

Ferramenta quente e afiada Perigo de ferimento

• Não devem ser realizadas ferramentas de trabalho embotadas e defeituosas!
  Usar luvas de protecao.

Apenas possivel com a fresa de ajuste desmontada! A largura da fresa pode ser ajustada com as anilhas distanciadoras (1 x 3mm; 2 x 2 mm; 1 x 1mm; 2 x 0,5 mm largura).

Retirar o contraflange[6-5]e o porta-ferramentas dienteiro[6-1]para a frente.
Ajustar a largura da fresa necessaria (x) com as anilhas distanciadoras [6-2]. (A fresa de ajuste sem anilhas distanciadoras possui uma largura de ranhura de 16 mm.)
- Colocar estas anilhas distanciadoras entre o porta-ferramentas [6-1] dienteiro e [6-3] traseiro.
- Colocar as anilhas distanciadoras não realizadas [6-2] no porta-ferramentas [6-1] dianteiro e engatar no pino cilindrico (sequência recomenda: da mais espessa para a maiis final).
- Voltar a montar o contraflange[6-5], o porta-ferramentas [6-1] + [6-3] e o flange tensor [6-4].

Perigo de ferimento! Montar a fresa de ajuste apenas na totalidade com todas as anilhas distanciadoras e na serra circular manual!

7.2 Ajustar a profundidade de fresagem

Paraaabstara profundidade defresagem,utilizar o ajustede profundidade de corte da serra circular manual.

Respeitar aanela de conversoes:

Ajuste da profundi- dade na serra		profundidade de fre- sagem real
85 mm 35 mm
50 mm 0 mm

7.3 Aspiração

ATENÇAO

Perigo para a saude devido a pos

Os pos podem ser prejudicials à saude. Por isso, nunca travahe sem aspiracao.
Ao aspirar os pos prejudicials a saude, observe sempre as regulamentacoesnationais.

Aspirador molev Festool

Nos boçais de aspiração [1-2] na cobertura de proteção superior [1-1] é possível ligar um aspirador molevel Festool com diamétro de tubo flexível de aspiração de 36 mm.

8 Trabalhar coma ferramenta electrica

Durante osabalhos, respeite todas as indicacoes de seguranca feitas inicialmente e tambem as segunte regras:

• Antes de cada'utilisation, verifique o funcionalmente do resguardo BASculante e utilize a ferramenta eletrica apenas no caso de esta estar a funciona corRECTamente.
• Antes de cada aplicação, verifique se as coberturas de proteção está danificadas. As coberturas de proteção são poder ser realizadas se estiverem completeness e não danificadas, caso contrário existe uma elevado perigo de ferimentos.
• Antes de cada aplicação, controle as pastilos intercambiaveis quando a fixação segura e danos e substitua-as se necessário.
  -Ao efectuar os trabalhos, segure a maquina sempre com as das maoos pelos punhos. Isto diminui o perigo de ferimentos e é uma condição para trabalhos precisos.

Usar ácudos de proteção!

Usar máscara de proteção!

• Não realizar quaisquer cortes angulares e cortes de incisão.
• Não indicaço para guia manual livre. Utilizar aspenas em Conjunto com trilho-guia, trilho de chanfrar ou batente paralelo.
  -Realizar todos osabalhos de presagem na posicao 6 do numero de rotações.
• Respeitar as indentações de segurarca da serraHK 85 circular manual.

9 Manutenção e conservação

ATENCAO

Perigo de ferimentos,choqueelectrico

Antes de efectuar quandoearetrabalhosde manutencao e conservacao,extraia sempre a ficha da tomada de corrente!
- Todos os lavoros de manutençao e reparacao que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficial autorizada de service antes vend.

A realizacao de uma limpeza regular da ferramenta, principalmente, dos dispositivos de ajuste e das guias, constitui um importante factor de seguranca.

Observe as seguientes indicacoes:

Para remove farpas e aparas da ferramenta eletrica, aspire todos os orificios.
- O resguardo basculante deve poder sempre mover-se livramente e fechar de modo independente. Manter sempre limpa a area em torno do resguardo basculante. Limpar a poira e as limalhas, soprando com ar comprido ou utilizeso um pincel.
Limpar aresha deajuste e o dispositivo para ranhuras regularmente.A resina das ligas de metal leve podepanas serremovida com diluentes que nao prejudquem as propriedades mecanicas do material (valor de pH4,5 - 8)

Ferramentas rombas

Utilizar apenas pastilhas intercambiaveis originalis.

Retirar as pastilhas intercambiáveis na fresa de ajuste desapertando o parafuso.
- Limpar todos os componentes e as casarias de medicacao da fresa de ajuste.
Rodar ou substituir as pastilhas intercambiá-veis.
Fixar as pastilhas intercambiáveis com parafusos de cabeza escareada (M5) e aperture (<3Nm).

10 Meio ambiente

Não deite a ferramenta no lixo dométrico! Enca-minhe as ferramentas, acessórios e embalagens para um reaproveitamento ecológico. Observe as regulamenteçõesnationais em vigor.

Informações sobre REACH:

www.festool.com/reach
