BRUKSANVISNING VNHK85 130X1625 FESTOOL

Montera notningsenheten

ninger og øvrige anvisninger. Overholds

anvisingerne化进程, er der risiko for elek

trisk std, brand og/eller alvorlige kvæestelser.

Vibrationsemission a_h (vektorsum fra tre retninger) og usikkerhed K malt iht. EN 60745:

Fraesning af trea

a_h< 2,5 ~m / s^2

Usikkerhed

K = 1,5m / s^2

De angivne emissionsværdier (vibration, stoj)

Knasterne pa den overste beskyttelseskappe skal side i hak foran og bag pa rundsavens hus [4B].

Sundhedsfare fra stov

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

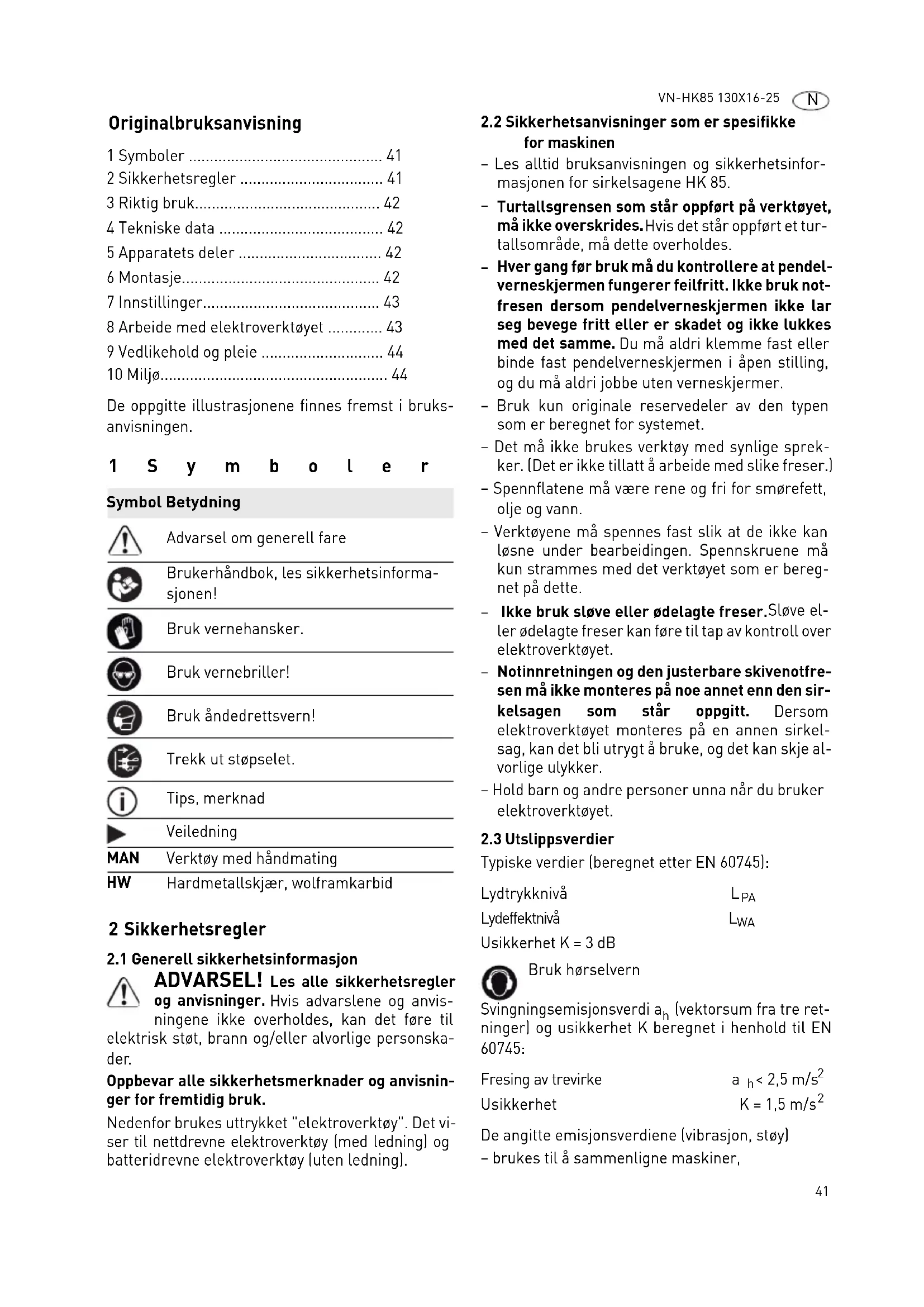

1 S y m b o l e r

Symbol Betydning

Advarsel om generell fare

Brukerhandbok, les sikkerhetsinformasjonen!

Bruk vernehansker.

Bruk vernebriller!

Bruk andedrettsvern!

Trekk ut stopselet.

Tips, merknad

Veiledning

MAN Verktøy med handmating

HW Hardmetallskjaer, wolframkarbid

2 Sikkerhetsregler

2.1 Generell sikkerhetsinformasjon

ADVARSE! Les alle sikkerhetsregler

og anvisninger. Hvis advarslene og anvisningene ikke overholds, kan det fjre til

elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktoy". Det viser til nettdrevne elektroverktoy (med ledning) og batteridrevne elektroverktoy (uten ledning).

2.2 Sikkerhetsanvisninger som er spesifikke for maskinen

• Les alltid bruksanvisingen og sikkerhetsinformasjonen for sirkelsagene HK 85.
• Turtallsgrensen som stär oppførp på verktøyet,鬆 ikke overskrides. Hvis det stär oppførp et turtallsområde,鬆 dette overholds.
• Hver gang før bruk ma du kontrollere at pendelverneskjermen fungerer feilfritt. Ikke bruk notfresen dersom pendelverneskjermen ikke lar seg bevege fritt eller er skadet og ikke lukkes med det samme. Du ma aldri klemme fast uller Binde fast pendelverneskjermen i apen stilling, og du ma aldri jobbe uten verneskjermo.
• Bruk kun originale resvedeler av den typen som er beregnet for systemet.
• Det må ikke brukes verktøy med synlige sprekker. (Det er ikke tillatt Å arbeide med slike fremer.)
• Spennflatene må vare rene og fri for smørefett, olje og vann.
• Verktøyene må spennes fast slik at de/DDke kan Iosne under bearbeidingen. Spennskruene mækun strammes med det verktoyet som er beregnetp dette.
• Ikke bruk slove eller ødelagte freser. Slove ell erødelagte freser kan fore til tap av kontroll over elektroverktøyet.
• Notinnretningen og den justerbare skivenotfresen ma ikke monteres på noe annet enn den sirkelsagen som star oppgitt. Dersom elektroverktøyet monteres på en annen sirkelsag, kan det blu utrygt bruke, og det kan skje alvorlige ulykker.
  -Hold barn og andre personer unna när du brukerelektroverktøyet.

2.3 Utslippsverdier

Typiske verdier (beregnet etter EN 60745):

Lydtrykkniva

LPA

Lydeffektniva

LwA

Usikkerhet K = 3 dB

Bruk horselvern

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet i henhold til EN 60745:

Fresing av trevirke

a h<2,5 m/s²

Usikkerhet

K = 1.5 m/s²

De angitte emisjonsverdiene [vibrasjon, stoy]

• brukes til àSAMmenlignemaskiner,

-men kan ogsa brukes til en forelpig vurdering av vibrasjons- og stoybelastning vedBruk,
- og representer de viktigste bruksområdene for elektroverktøyet.

En økning er mulig ved annet bruk, med annet inn-satsverktøy eller ved utilstrekkelig vedlikehold. Vær oppmerksom på maskinens tomgangs- og stillstandspersister!

3 R i k t i g b r u

Medijke notinnretningen kan sirkelsagen HK 85 gjores om til notfres.

Notfresen er beregnet pa fort fresing av trevirke og lignende materialer ved bruk av avsug. Den egner seg ikke til vinkel- og dykkutt.

Det mä kun brukes orignale, justerbare skivenot-freser fra Festool.

Denne maskinen er kun beregnet og tillatt for bruk av opplerte personer eller fagfolk.

Ved jeg-orskriftsmessig bruk bærer brukeren ansvaret.

4 T e k n i s k e

med styreskinne/kappe- 31 mm

fresebredde 16-25 mm

fresediameter 130~mm

Vekt 0,9 kg

5 Apparats deler

[1-1] Øvre verneskjerm med stotteplate
[1-2] Avsughette
[1-3] justerbar skivenotfres
[1-4] nedre verneskjerm

6 Mo n t a s j e

ADVARSEL

Skaderisiko, elektrisk støt

Trekk stopselet ut av stikkontakten for alle typararbeitid paskinen!

FORSIKTIG

Unnga bruk av stumpe og defekte verktoy.
▶ Bruk vernehansker.

Demontere sagblad

För du skifter sagblad, mä du svinge sagen i 0°-stilling og stille inn maksimal skjæredynde.
Still sagen på bordkanten när du skal skifte sagblad.
Legg hendelen [2-2] helt ned.
Apne skruen [2-5] med unbrakonokkelen [2-1].
Hold pendelverneskjermen [2-8] Åpen med hendelen [2-3].
Ta ut sagbladet [2-4] sammen med spennflen-sen [2-6] og den bakre flensen [2-7].
Slipp opp hendelen [2-3] forsiktig og sving pendelverneskjermen [2-8] tilbake i den endelige stillingen.

a t a Montere notinnretningen

Skyv nedre verneskjerm [3-1] pa pendelverne-skjermen til sirkelsagen.
Skyv den på sikat kontramutteren sitter bak pendelverneskjermen til sirkelsagen [3A] skyv welt til stopp. Skruene ma vare litt lnsnet.
Stram de to skruene [3-2] godt med torxnokkelen (venstregjenge).

2. Øvre verneskjerm

Skyv Øvre verneskjerm [4-1] på dekselet til sir-kelsagen.
Skyves pa sik at stotteplate4-3] sitter foran og kontramutteren bak [4A]dekselet pa hand-sirkelsagen - skyv pa helt til stopp. Skruene ma vare litt lnsnet.

Krokene pa Øvre verneskjerm ma hektes fast foran og bak pa huset til sirkelsagen [4B].
Stram de to skruene [4-2] godt med torxnokkelen (venstregjenge).

3. Justerbar skivenotfres

① Den justerbare skivenotfresen er stilt inn pa maks. fremsbredde nár den leveres. Fresbredden kan kun justeres i demontert tilstand, se kapit- tel 7.1.

Hold pendelverneskjermen [5-5] Åpen med hendelen [5-2].
Skyy den justerbare skivenotfresen [5-3] under den Øvre verneskjermen og sett den på drivspindelen.
Slipp opp hendelen [5-2] forsiktig og sving pendelverneskjermen [5-5] tilbake i den endelige stillingen.
Stram skruen [5-4] godt.
Legg tilbake hendelen [5-1].

7.1 Stille inn fresebredde

FORSIKTIG

Unnga bruk av stumpe og defekte verktoy.
Bruk vernehansker.

Kun mulig nár den justerbare skivenotfresen er demontert!

Fresebredden kan stilles inn med avstandsskivene (1× 3mm;2× 2mm;1× 1mm;2× 0,5mm bred).

Ta av motfensen [6-5] og den fremre verktøyholderen [6-1] forover.
Lag nodvendig fresebredde (x) med de vedlagte avstandsskivene [6-2]. (Uten avstandsskiver har skivenotfresen en notbredde pa 16 mm.)
Sett inn disse avstandsskivene mellom fremre [6-1] og bakre [6-3]verktoyholder.
Sett de avstandsskivene [6-2] som.icke trengs, pafremre verktoyholder [6-1] og la dem gaingreip sylinderstiftene (anbefaltrekkefolge: fra tykk til tynn).
Sett sammen motflensen [6-5], verktøyholdere n [6-1] + [6-3] og den bakre spennflensen [6-4] igjen.

Bruk sagedybdeinnstillingen på sirkelsagen til Å stille inn fresedybden.

Se omregningstabellen:

dybdeinnstilling på sag		faktisk fresedynde
	85 mm 35 mm
	50 mm 0 mm

7.3 Avsug

ADVARSEL

Helsefare pà grunn av støv

Stov kan vare helseskadelig. Arbeid derfor aldri uten avsug.
Ta hensyn til de nasjonale forskriftene ved avsuging av helsinkiig stov.

Festool-støvsuger

På avsugstussen [1-2] pa øvre vernedekse[1-1] kan det kobles til en Festool stov-/våtsuger med en sugeslange med 36 mm diameter.

8 Arbeide med elektroverktøyet

• Før bruk ma du alltid kontrollere at pendelverneskjermen fungerer som den skal. Bare bruk elektroverktøyet dersom det fungerer som det skal.
• Hver gang for bruk ma du kontrollere at verneskjermene不解 er skadet. Verneskjermene maku kun brakes hvis de er hele og uten skader. Ellers er det fare for personskader.
• Hver gang før bruk ma du kontrollere at vende skjærene sitter godt fast og ikke er skadet. Skift dem ut ved behov.
• Hold alltid maskinen med begge hender i handtakene under arbeidet. Dette minsker faren for skader og er en forutsetning for noyaktig arbeid.

Bruk vernebriller!

Bruk Åndedrettsvern!

• Ikke utfør vinkel- og dykkutt.
• Ikke egnet for a fores fritt med handen. M kun brukes med styreskinne, kappeskinne ell parallellanlegg.
• Alt fresearbeid mä utføres på turtallstrinn 6.
• Se sikkerhetsinformasjonen på sirkelsagen HK 85.
  Fresing etter riss: Indikatoren viser fresingen uten styreskinne.

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko. Elektrisk støt

Trekk stopselet ut av kontakten for alle typervedlikeholds- og reparasjonsarbeid pa maskinen!
Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset apnes, ma bare gjennomfores av et autorisert kundeservice-verksted.

Sikker drift forutsetter at maskinen, fremfor alt justeringsinnretningene og f-ringene, rengjores regelmessig.

Stovsug alle apninger pa maskinen for a fjerne splinter og spon fra elektroverktoyet.

Pendelverneskjermen ma alltid kinne beveges fritt og lukkes av seg selv. Omraret rundt pendelvernedekselet ma alltid holdes rent. Fjern stov og spon ved a blase med trykkuft ell er med en pensel.
Rengjør den justerbare skivenoten og notinnretningen med jevne mellomrom. Harpiks fralettmetall-legeringer mA kun fjernes med fortynningsmidler som ikke påvirker de mekaniske materialegenskapene (ph-verdi 4,5-8).

Butte verktoy

Fjern vendeskjaerene fra skivenotfresen ved a lysne skruen.
Rengjør alle deler og knivkamre på skivenotfresen.
Drei pa vendeskjaerene ellr skif dem ut.
Fest vendeskjaerene med senkeskruer (M5) og trekk godt til (<3Nm).

10 Miljo

Kast aldri apparatet i husholdningsavfallet! Returner apparat, tilbehør og emballasje til et miljovennlig gjenvinningsanlegg. Følg bestemmelsene som gjelder i ditt land.

Informasjon om REACH: www.festool.com/reach
