Tipo de produto	Alto-falante central (caixa acústica)
Marca	Bowers & Wilkins
Modelo	HTM82 D4
Série	800 Series Diamond
Tipo de alto-falante	2 vias: médio/grave e tweeter de diamante
Tweeter	Diamante desacoplado mecanicamente
Grades	Magnéticas e removíveis
Acessórios incluídos	Grades (médio e graves), cabos de ligação, pés auto-adesivos, tampões de espuma, pano de limpeza
Cabos de ligação	2 cabos fornecidos (para bicablagem ou ligação padrão)
Pés	4 pés de plástico auto-adesivos fornecidos
Tampões de espuma	2 tampões em duas partes para ajuste dos graves
Limpeza	Usar o pano fornecido; evitar produtos abrasivos, ácidos, amoníaco ou antibacterianos
Manutenção da madeira	Verniz UV; evitar fontes de calor; exposição ao sol para uniformizar a tonalidade
Segurança	Conectores banana regulamentados na Europa (tampões de plástico); realizar as ligações sem tensão
Instalação	Desembalar com duas pessoas recomendado; retirar joias para evitar arranhões
Posicionamento	Suporte dedicado FS-HTM D4 recomendado; inclinação ajustável a 4° ou 8°
Bicablagem	Possível graças a dois pares de terminais na parte traseira
Amaciamento	Cerca de 15 horas de uso normal para estabilização mecânica
Desacoplamento do tweeter	Corpo do tweeter mecanicamente isolado; pode ser ajustado ligeiramente se deslocado
Alimentação	Passiva (necessita de amplificador externo)

Perguntas frequentes - HTM82 D4 BOWERS & WILKINS

Como instalar a caixa acústica central HTM82 D4?

Desembale a caixa acústica com duas pessoas na sala de instalação. Remova as grades magnéticas com cuidado. Posicione a caixa acústica em um suporte dedicado FS-HTM D4 ou em uma prateleira sólida. Use os pés auto-adesivos fornecidos se colocada sobre uma prateleira. Conecte os cabos respeitando as polaridades (anel vermelho para positivo, preto para negativo).

Como ajustar o nível dos graves?

Para reduzir o nível dos graves, insira os tampões de espuma fornecidos nos dutos de descompressão localizados na parte frontal (remova a grade previamente). Use primeiro um único tampão, depois todos se necessário. Você também pode usar apenas os anéis de espuma para uma correção mais leve.

Posso usar conectores banana com esta caixa acústica?

Sim, os terminais aceitam conectores banana de 4 mm, mas em alguns países (especialmente na Europa), os orifícios são obstruídos por tampões de plástico por razões de segurança. Você deve remover esses tampões se desejar usar conectores banana e certificar-se de que não podem ser inseridos em tomadas elétricas.

Como limpar a caixa acústica sem danificá-la?

Use o pano fornecido para tirar o pó do gabinete. Se usar um produto de limpeza, aplique-o primeiro no pano e teste em uma pequena área. Evite qualquer produto abrasivo, ácido, amoníaco ou antibacteriano. Nunca limpe os próprios alto-falantes e evite tocá-los.

O tweeter parece desalinhado, é normal?

Sim, é normal. O corpo do tweeter é mecanicamente desacoplado e pode ter se movido durante o transporte. Você pode reposicioná-lo muito ligeiramente para frente/trás ou girá-lo suavemente para alinhar o logotipo. Não force além dos batentes suaves. Em caso de dúvida, entre em contato com seu revendedor.

Como remover as grades dos alto-falantes?

As grades são fixadas por ímãs. Segure-as pelos cantos e puxe suavemente para frente. A grade do alto-falante médio/grave é mais pesada e embalada separadamente. Tenha cuidado para não arranhar a base; cubra a base ao remover ou recolocar as grades.

Qual suporte usar para a HTM82 D4?

A Bowers & Wilkins recomenda o suporte FS-HTM D4, especialmente projetado para as caixas acústicas centrais HTM81 D4 e HTM82 D4. Este suporte permite ajustar a inclinação a 4° ou 8° para otimizar a audição. Siga as instruções de montagem do suporte para segurança e desempenho.

O que fazer se um acessório faltar na caixa?

A caixa normalmente contém: uma grade de médios, duas grades graves, dois cabos de ligação, quatro pés de plástico adesivos, dois tampões de espuma em duas partes e um pano de limpeza. Se algum item estiver faltando, entre em contato diretamente com o revendedor que lhe vendeu as caixas acústicas.

Como realizar a bicablagem?

As HTM82 D4 possuem dois pares de terminais na parte traseira. Para a bicablagem, remova os cabos de ligação fornecidos que conectam os pares de terminais de mesma polaridade. Em seguida, conecte um cabo de caixa acústica separado do amplificador a cada par (um para o grave, um para o médio/agudo). Respeite as polaridades.

Qual é o período de amaciamento da caixa acústica?

Os componentes mecânicos (suspensões dos alto-falantes) necessitam de cerca de 15 horas de uso normal para atingir seu desempenho ideal. Se a caixa acústica foi armazenada em ambiente frio, conte com um fim de semana de estabilização antes do amaciamento.

MANUAL DE UTILIZADOR HTM82 D4 BOWERS & WILKINS

Bem-vindo e obrigado por escolher a Bowers &

Wilkins. O nosso fundador, John Bowers, acreditava que um design criativo, engenharia inovadora e tecnologia avançada eram as chaves que poderiam abrir portas para se desfrutar de áudio em casa. A sua crença é algo que continuamos a partilhar e que inspira cada produto que concebemos.

A Série 800 Diamond é a gama mais avançada de colunas, a nível mundial. Cada modelo tira partido de uma instalação cuidadosa, pelo que recomendamos que leia este manual antes de iniciar o processo de instalação. Continuação na página 16 →

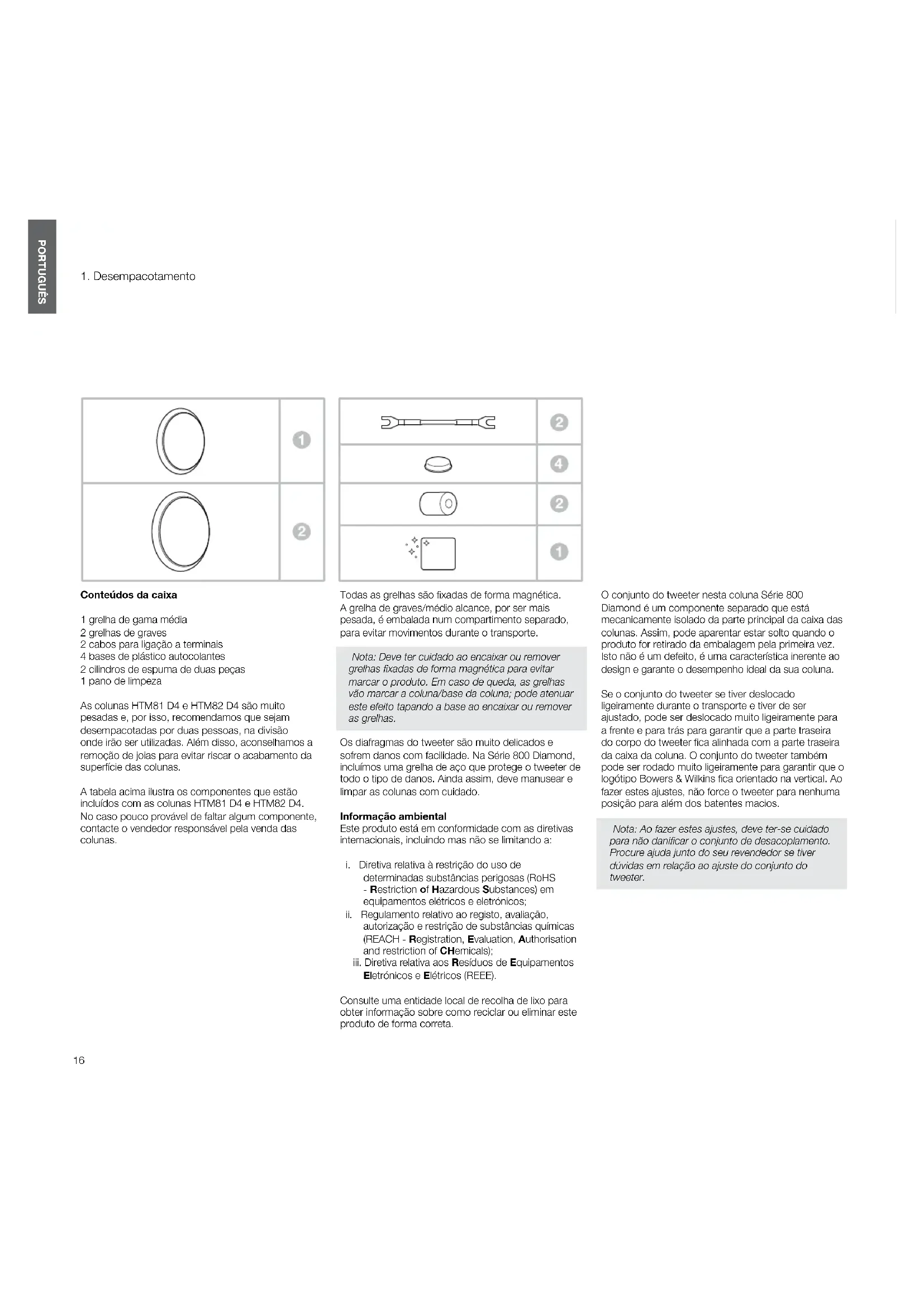

1 grelha de gama média
2 grelhas de graves
2 cabos para ligação a terminais
4 bases de plástico autocolantes
2 cilindros de espuma de duas peças
1 pano de limpeza

As colunas HTM81 D4 e HTM82 D4 são muito pesadas e, por isso, recomendamos que sejam desempacotadas por duas pessoas, na divisão onde irão ser utilizadas. Além disso, aconselhamos a remoção de joias para evitar riscar o acabamento da superfície das colunas.

A tabela acima ilustra os componentes que estão incluídos com as colunas HTM81 D4 e HTM82 D4. No caso pouco provável de faltar algum componente, contacte o vendedor responsável pela venda das colunas.

Todas as grelhas são fixadas de forma magnética. A grelha de graves/médio alcance, por ser mais pesada, é embalada num compartimento separado, para evitar movimentos durante o transporte.

Nota: Deve ter cuidado ao encaixar ou remover grelhas fixadas de forma magnética para evitar marcar o produto. Em caso de queda, as grelhas vão marcar a coluna/base da coluna; pode atenuar este efeito tapando a base ao encaixar ou remover as grelhas.

Os diafragmas do tweeter são muito delicados e sofrem danos com facilidade. Na Série 800 Diamond, incluímos uma grelha de aço que protego o tweeter de todo o tipo de danos. Ainda assim, deve manusear e limpar as colunas com cuidado.

Informação ambiental

Este produto está em conformidade com as diretivas internacionais, incluindo mas não se limitando a:

i. Diretiva relativa à restrição do uso de determinadas substâncias perigosas (RoHS - Restriction of Hazardous Substances) em equipamentos elétricos e eletrónicos;
ii. Regulamento relativo ao registo, avaliação, autorização e restrição de substâncias químicas (REACH - Registration, Evaluation, Authorisation and restriction of CHemicals);
iii. Diretiva relativa aos Resíduos de Equipamentos Eletrónicos e Elétricos (REEE).

Consulte uma entidade local de recolha de lixo para obter informação sobre como reciclar ou eliminar este produto de forma correta.

O conjunto do tweeter nesta coluna Sério 800 Diamond é um componente separado que está mecanicamente isolado da parte principal da caixa das colunas. Assim, pode aparentar estar solto quando o produto for retirado da embalagem pela primeira vez. Isto não é um defeito, é uma característica inerente ao design e garante o desempenho ideal da sua coluna.

Se o conjunto do tweeter se tiver deslocado ligeiramente durante o transporte e tiver de ser ajustado, pode ser deslocado muito ligeiramente para a frente e para trás para garantir que a parte traseira do corpo do tweeter fica alinhada com a parte traseira da caixa da coluna. O conjunto do tweeter também pode ser rodado muito ligeiramente para garantir que o logótipo Bowers & Wilkins fica orientado na vertical. Ao fazer estes ajustes, não force o tweeter para nenhuma posição para além dos batentes macios.

Nota: Ao fazer estes ajustes, deve ter-se cuidado para não danificar o conjunto de desacoplamento. Procure ajuda junto do seu revendedor se tiver dúvidas em relação ao ajuste do conjunto do tweeter.

1. Posicionamento 3. Ligações


Instalação das colunas

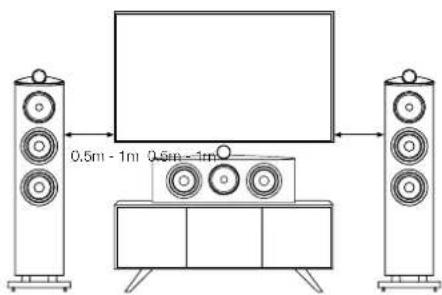

Se utilizar um televisor de projeção com um ecrã acusticamente transparente, coloque a coluna HTM81 D4 ou HTM82 D4 atrás do centro do ecrã. Caso contrário, posicione-a diretamente abaixo ou acima do ecrã utilizando um suporte, móvel ou prateleira de parede, certificando-se de que a coluna fica o mais perto possível da altura dos ouvidos.

Se for utilizado um suporte, recomendamos o FS-HTM D4. O FS-HTM D4 é um suporte para coluna de centro ajustável que permite inclinar a HTM81 D4 ou a HTM82 D4 em 4° ou 8°. Este intervalo de ajuste facilita a orientação da coluna para o nível dos ouvidos quando está sentado. Tanto em termos de segurança como de desempenho, é importante que as instruções de montagem do suporte sejam respeitadas.

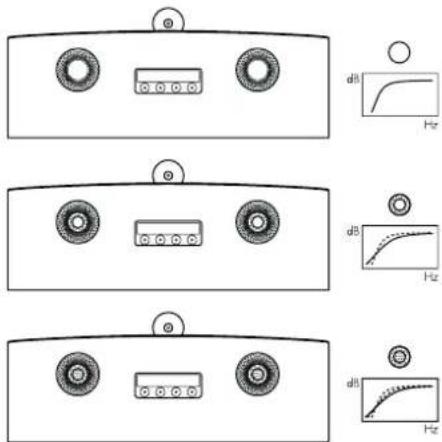

Se for utilizada uma prateleira ou um móvel, recomendamos a utilização dos cilindros de espuma (fomecidos) para otimizar o desomponho das portas (consultar a secção 4: Ajustes e utilização inicial).

Nota: Se utilizar uma prateleira, certifique-se de que esta é suficientemente resistente para suportar o peso e aplique as 4 bases de plástico autocolantes na parte inferior da coluna.

Ayno de segurança importante

Togas as ligações devem ser feitas com o eolinamento áudio desligado. Quando o equipamento áudio está em utilização normal, tocar nos terminais ou cablagem da coluna sem isolamento pode causar uma sensação desagradável.

Os terminais das colunas HTM81 D4 e HTM82 D4 são compatíveis com várias terminações de cabos: fichas banana de 4 mm, forquilhas de 6 mm e 8 mm (1/4 pol. e 5/16 pol.) ou cabos nus com um máximo de 4 mm (5/32 pol.) de diâmetro.

Aviso de segurança importante

Em alguns países, especialmente europeus, a utilização de fichas banana de 4 mm é considerada um risco potencial de segurança, uma vez que podem ser introduzidas em tomadas de parede desprotegidas. De forma a cumprir as normas de segurança europeias CENELEC, os orifícios de 4 mm nas extremidades dos terminais estão bloqueados por pinos de plástico. Se estiver a utilizar os produtos num país onde estas condições se apliquem, deve garantir que as fichas banana não são utilizadas de forma pouco segura por crianças ou outras pessoas desinformadas. Os pinos de plástico podem ser removidos se quiser usar fichas banana.

Peça aconselhamento ao seu fornecedor sobre a escolha de cabos para as colunas. Mantenha a impedância total abaixo do valor máximo recomendado nas especificações das colunas e utilize um cabo de indutância baixa para evitar a atenuação de frequências altas.

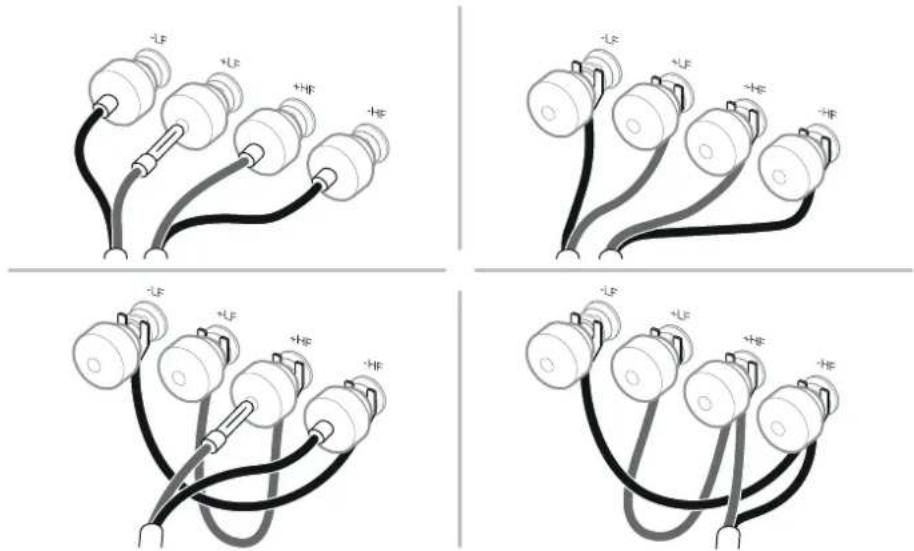

Existem dois pares de terminais na parte de trás de cada coluna que possibilitam uma cablagem dupla (topo). Para uma ligação simples, encaixe os cabos de ligação fornecidos de forma a ligar os terminais com a mesma polaridade.

Certifique se de que os terminais positivos da coluna (com um anel vermelho) estão ligados ao terminal de saída positivo do amplificador e que os terminais negativos da coluna (com um anel preto) estão ligados ao terminal de saída negativo do amplificador. Uma ligação incorreta não provoca danos, mas pode resultar numa imagem estéreo fraca e na perda de sons graves. Aperte sempre as capas dos terminais ao máximo para evitar ruídos.

1. Ajustes e utilização inicial

2. Manutenção

Antes de proceder aos ajustes, certifique-se de que todas as ligações na instalação estão corretas e são seguras.

Geralmente, o maior afastamento das colunas em relação às paredes reduz o volume dos sons graves. A existência de espaço atrás das colunas também ajuda a criar uma sensação de profundidade do som. Em contrapartida, a maior aproximação das colunas em relação às paredes aumenta o volume dos sons graves. Se pretender reduzir o volume dos sons graves sem ter de afastar as colunas da parede, aplique os cilindros de espuma ou, para uma redução mais atenuada dos graves, os anéis de espuma nos tubos das portas (ver acima). Tente avaliar o impacto de encaixar o cilindro/anel de espuma num dos orifícios antes de avaliar o impacto de encaixar os cilindros/anéis de espuma em ambos os orifícios.

Se os sons graves parecerem estar desajustados em relação à frequência, é muito provável que tal se deva aos meios de ressonância da divisão de audição. Uma simples alteração na posição das colunas ou no local de audição pode ter um efeito significativo na forma como estas ressonâncias afetam o som. Experimente alterar o local de audição ou colocar as colunas ao longo de uma parede diferente. A existência e o posicionamento de mobiliário de grandes dimensões também pode influenciar os meios de ressonância.

So a imagem central não estiver focada, experimento aproximar as colunas ou voltá-las para dentro, de modo a que fiquem voltadas para um local imediatamente em frente do local de audição.

Se o som for demasiado agudo, o aumento da quantidade de mobiliário com revestimento macio na divisão (por exemplo, cortinas mais pesadas) poderá ajudar a equilibrar o som. Em contrapartida, reduzir a quantidade de mobiliário com revestimento macio poderá ajudar a tornar mais agudo um som demasiado grave.

Para uma audição mais clara, remova as grelhas de graves/médio alcance segurando-as pelas extremidades e puxando-as delicadamente para fora da caixa.

O desempenho das colunas terá variações subtis durante a primeira fase de audição. Se a coluna tiver sido armazenada num ambiente frio, os materiais de amortecimento e de suspensão dos diafragmas levarão algum tempo até recuperarem as suas propriedades mecânicas corretas. As suspensões dos diafragmas também ganharão mais flexibilidade após as primeiras horas de utilização. O tempo requerido para que as colunas atinjam o desempenho pretendido varia consoante as condições de armazenamento prévio e a forma de utilização das mesmas. Por norma, deverá esperar até uma semana para que os efeitos da temperatura estabilizem e cerca de 15 horas de utilização para que as peças mecânicas funcionem de acordo com as características previstas.

Geralmente, basta limpar o pó das superfícios da caixa das colunas. Recomendamos a utilização do pano fornecido com o produto. Se utilizar um spray ou outro produto de limpeza, aplique-o no pano e não diretamente no equipamento e teste primeiro numa área mais reduzida, já que alguns produtos de limpeza podem danificar algumas superfícios. Evite utilizar produtos abrasivos ou que contenham agentes ácidos, alcalinos ou antibacterianos. Não utilize produtos de limpeza nos diafragmas. Evite tocar nos diafragmas, para evitar danos.

Em colunas Bowers & Wilkins com acabamento em madeira, as melhores folhas são selecionadas e tratadas com um verniz resistente aos raios ultravioleta para minimizar a possibilidade de alterações de coloração com o passar do tempo. No entanto, tal como acontece com todos os materiais naturais, a folha reage ao ambiente e é normal que haja alguma descoloração. Para corrigir diferenças na coloração, exponha todas as superfícies à luz solar de igual forma e durante um período de tempo semelhante até que a cor fique uniforme. Este processo pode demorar vários dias ou até semanas, mas é possível acelerá-lo se utilizar, com prudência, uma lâmpada ultravioleta. As superfícies de folha de madeira também devem manter-se afastadas de fontos diretas de calor, tais como aquecedores ou ar condicionado, para evitar que estalem.

O alojamento do tweeter tem um acabamento de superfície texturado que pode ficar com marcas superficiais ao ser manuseado, devendo ser limpo passando o pano de limpeza fornecido pelo alojamento, alinhado com a textura da superfície.
