MANUAL DE USUARIO HTM82 D4 BOWERS & WILKINS

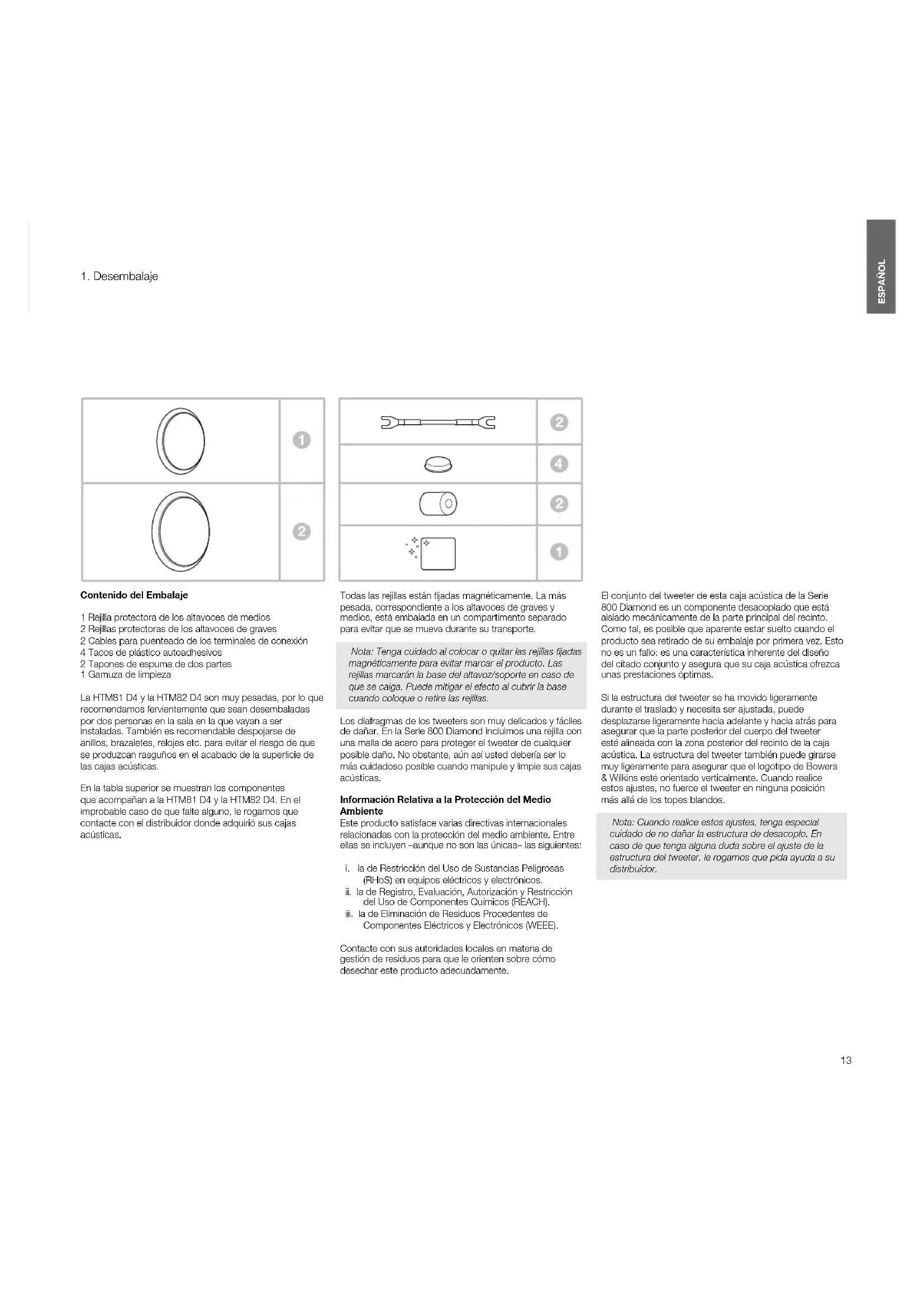

Contenido del Embalaje 1 Rejilla protectora de los altavoces de medios 2 Rejillas protectoras de los altavoces de graves 2 Cables para puenteado de los terminales de conexión 4 Tacos de plástico autoadhesivos 2 Tapones de espuma de dos partes 1 Gamuza de limpieza La HTM81D4 y la HTM82D4 son muy pesadas, por lo que recomendamos fervientemente que sean desembaladas por dos personas en la sala en la que vayan a ser instaladas. También es recomendable despojarse de anillos, brazaletes, relojes etc. para evitar el riesgo de que se produzcan rasguños en el acabado de la supercie de las cajas acústicas. En la tabla superior se muestran los componentes que acompañan a la HTM81D4 y la HTM82D4. En el improbable caso de que falte alguno, le rogamos que contacte con el distribuidor donde adquirió sus cajas acústicas. Todas las rejillas están jadas magnéticamente. La más pesada, correspondiente a los altavoces de graves y medios, está embalada en un compartimento separado para evitar que se mueva durante su transporte. Nota:Tengacuidadoalcolocaroquitarlasrejillasjadas magnéticamenteparaevitarmarcarelproducto.Las rejillasmarcaránlabasedelaltavoz/soporteencasode quesecaiga.Puedemitigarelefectoalcubrirlabase cuandocoloqueoretirelasrejillas. Los diafragmas de los tweeters son muy delicados y fáciles de dañar. En la Serie 800 Diamond incluimos una rejilla con una malla de acero para proteger el tweeter de cualquier posible daño. No obstante, aún así usted debería ser lo más cuidadoso posible cuando manipule y limpie sus cajas acústicas. Información Relativa a la Protección del Medio Ambiente Este producto satisface varias directivas internacionales relacionadas con la protección del medio ambiente. Entre ellas se incluyen –aunque no son las únicas– las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas

(RHoS) en equipos eléctricos y electrónicos.

ii. la de Registro, Evaluación, Autorización y Restricción

del Uso de Componentes Químicos (REACH).

iii. la de Eliminación de Residuos Procedentes de

Componentes Eléctricos y Electrónicos (WEEE). Contacte con sus autoridades locales en materia de gestión de residuos para que le orienten sobre cómo desechar este producto adecuadamente. ESPAÑOL El conjunto del tweeter de esta caja acústica de la Serie 800 Diamond es un componente desacoplado que está aislado mecánicamente de la parte principal del recinto. Como tal, es posible que aparente estar suelto cuando el producto sea retirado de su embalaje por primera vez. Esto no es un fallo: es una característica inherente del diseño del citado conjunto y asegura que su caja acústica ofrezca unas prestaciones óptimas. Si la estructura del tweeter se ha movido ligeramente durante el traslado y necesita ser ajustada, puede desplazarse ligeramente hacia adelante y hacia atrás para asegurar que la parte posterior del cuerpo del tweeter esté alineada con la zona posterior del recinto de la caja acústica. La estructura del tweeter también puede girarse muy ligeramente para asegurar que el logotipo de Bowers & Wilkins esté orientado verticalmente. Cuando realice estos ajustes, no fuerce el tweeter en ninguna posición más allá de los topes blandos. Nota:Cuandorealiceestosajustes,tengaespecial cuidadodenodañarlaestructuradedesacoplo.En casodequetengaalgunadudasobreelajustedela estructuradeltweeter,lerogamosquepidaayudaasu distribuidor. Contents ESPAÑOL 13

5. Cuidado y Mantenimiento 1514

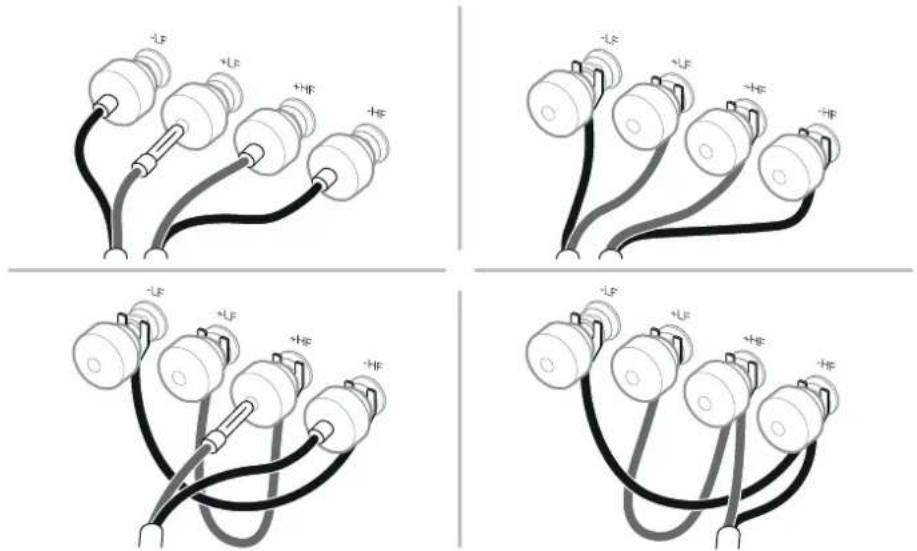

2. Ubicación 3. Conexión

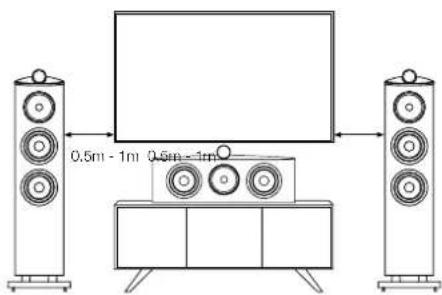

Instalación de la Caja Acústica En el caso de que utilice un videoproyector con una pantalla acústicamente transparente, coloque su caja acústica HTM81D4 o HTM82D4 detrás del centro de la pantalla. En caso contrario, colóquela directamente debajo o encima de la pantalla con ayuda de un soporte de suelo, un mueble dedicado o un estante montado en la pared asegurándose de que la caja acústica esté lo más cerca posible a la altura de sus oídos. Si va a utilizar un soporte de pie, le recomendamos el FS-HTMD4. El FS-HTMD4 es un soporte para cajas acústicas centrales ajustable que permite inclinar entre 4 y 8 grados tanto la HTM81D4 como la HTM82D4. Este rango de ajuste le facilita que pueda “apuntar” la caja acústica hacia sus oídos cuando esté sentado. Es importante, tanto en términos de seguridad como de prestaciones, que se sigan escrupulosamente las instrucciones de montaje del citado soporte. En el caso de que utilice un estante montado en la pared, le recomendamos que utilice los tapones de espuma suministrados de serie para optimizar el comportamiento del puerto bass-reex (ver Sección 4: Ajuste Fino y Rodaje). Nota:Siutilizaunaestantería,asegúresedequesealo sucientementeresistenteparasoportaradecuadamente elpesodelacajaacústicaycoloquelos4pies autoadhesivosdeplásticoenlabasedeestaúltima. Aviso de Seguridad Importante Todas las conexiones deberían realizarse con el equipo de sonido apagado. Cuando se utiliza un equipo de audio en condiciones de funcionamiento normales, tocar terminales o cables de conexión a cajas acústicas no aislados puede provocar una sensación muy desagradable. Los terminales de conexión de la HTM81D4 y la HTM82D4 aceptan una extensa variedad de terminaciones del cable: clavijas de tipo banana de 4 mm, cuchillas planas (“spades”) de 6 y 8 mm o cables pelados de hasta 4 mm de diámetro. Noticia Importante Relacionada con la Seguridad: En ciertos países, sobre todo en Europa, las clavijas de tipo banana de 4 mm son consideradas como potencialmente peligrosas en términos de seguridad porque pueden ser insertadas por error en los oricios de tomas de corriente eléctrica no protegidas. Con el n de satisfacer la normativa europea de seguridad CENELEC, los oricios de 4 mm situados en los extremos de los terminales están bloqueados por patillas de plástico. Si usted va a utilizar los productos en algún país en el que se aplique dicha normativa, asegúrese de que las clavijas de tipo banana no puedan ser empleadas de manera no segura por niños u otras personas no informadas. Si desea utilizar clavijas de tipo banana puede retirar las patillas de plástico. Consulte a su distribuidor para que le aconseje a la hora de elegir el cable de conexión. Mantenga siempre la impedancia total por debajo del máximo recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se produzcan atenuaciones en las frecuencias más altas. En la parte posterior de la caja acústica hay dos pares de terminales de conexión para facilitar el bicableado (arriba). Para realizar una conexión convencional en monocableado, coloque los puentes suministrados de serie de tal modo que los terminales positivos y los terminales negativos estén unidos entre sí (es decir, positivo a positivo y negativo a negativo). Asegúrese de que los terminales positivos de la caja acústica (anillo de color rojo) son conectados al terminal de salida positivo del amplicador y que los terminales negativos de la caja acústica (anillo de color negro) son conectados al terminal de salida negativo del amplicador. Una conexión incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves. Fije siempre rmemente los terminales los terminales de conexión para evitar que vibren. 0.5m - 1m 0.5m - 1m15 ESPAÑOL Por regla general, la supercie del recinto sólo requiere que se le quite el polvo, para lo que le recomendamos que utilice la gamuza suministrada de serie con las mismas. Si desea utilizar un limpiador de tipo aerosol o de otro tipo, aplíquelo en la gamuza de limpieza, nunca directamente sobre el producto. Pruebe primero con un área pequeña, ya que algunos productos de limpieza pueden dañar algunas de las supercies. Evite utilizar productos abrasivos o que contengan ácido, álcalis o agentes antibacterianos. No utilice productos de limpieza en los altavoces. Asimismo, evite tocar los transductores ya que podría dañarlos. Sean cuales sean las cajas acústicas Bowers & Wilkins terminadas en madera auténtica que usted posea, tenga en cuenta que en todos los casos se han seleccionado las mejores chapas disponibles a la vez que las mismas han sido tratadas con lacas resistentes a la radiación ultravioleta con el n de minimizar posibles cambios de color a lo largo del tiempo. Aún así, y como es norma en todos los materiales naturales, cada tipo de chapa responderá a su entorno, por lo que es de esperar que se produzcan ciertos cambios de color. Las diferencias de color pueden ser recticadas exponiendo por igual y de manera uniforme todas las supercies de madera a la luz solar hasta que el color sea uniforme. Este proceso puede tardar varios días o incluso semanas en completarse, aunque puede ser acelerado mediante el empleo cuidadoso de una lámpara ultravioleta. Asimismo, las supercies chapadas en madera noble deberían mantenerse alejadas de fuentes directas de calor tales como radiadores y salidas de aire caliente con el n de evitar posibles agrietamientos en las mismas. La supercie de la estructura del tweeter tiene un acabado texturizado que puede acumular marcas superciales cuando es manipulada. Dichas marcas deberían limpiarse aplicando la gamuza suministrada de serie alrededor de la citada estructura siguiendo la textura de la supercie.

5. Cuidado y Mantenimiento

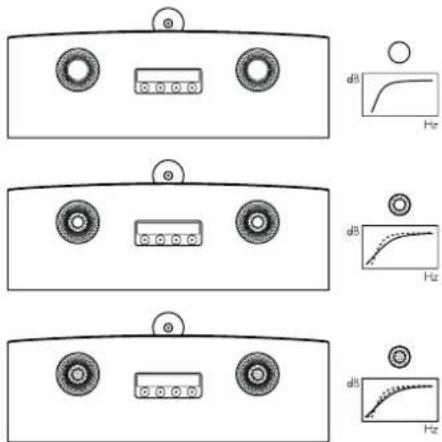

Si la imagen central carece de focalización, intente acercar las cajas acústicas entre sí o inclínelas de manera que apunten hacia los oyentes o estén encaradas hacia ellos. Si el sonido es demasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (utilice, por ejemplo, cortinas más pesadas) puede ayudar a equilibrarlo. Por el contrario, si se reduce la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y carente de vida. Para los más puristas, un buen consejo consiste en quitar la rejilla protectora de los altavoces de medios y graves sujetándola por su contorno y retirándola cuidadosamente del recinto. Las prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas. Antes de proceder al ajuste no, verique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras. Cada vez que aumente la separación entre las cajas acústicas y las paredes laterales y posterior de la sala se reducirá el nivel general de graves. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared, coloque los tapones de espuma en los puertos bass-reex. Si desea que la reducción de graves sea menos severa, coloque los anillos de espuma en los puertos bass-reex (dibujo superior). Pruebe a evaluar el impacto de colocar el tapón/anillo de espuma en uno de los puertos antes de evaluar el impacto de colocar los tapones/anillos de espuma en ambos puertos. Si la respuesta en graves se desestabiliza a menudo, lo más probable es que se deba a la excitación de modos de resonancia en la sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o los oyentes pueden tener un profundo efecto en la manera en que dichas resonancias afectan al sonido. Intente colocar las cajas acústicas a lo largo de una pared diferente. El cambio de posición de muebles y objetos de gran tamaño presentes en la sala también puede modicar el sonido.
