GEBRUIKSAANWIJZING HTM82 D4 BOWERS & WILKINS

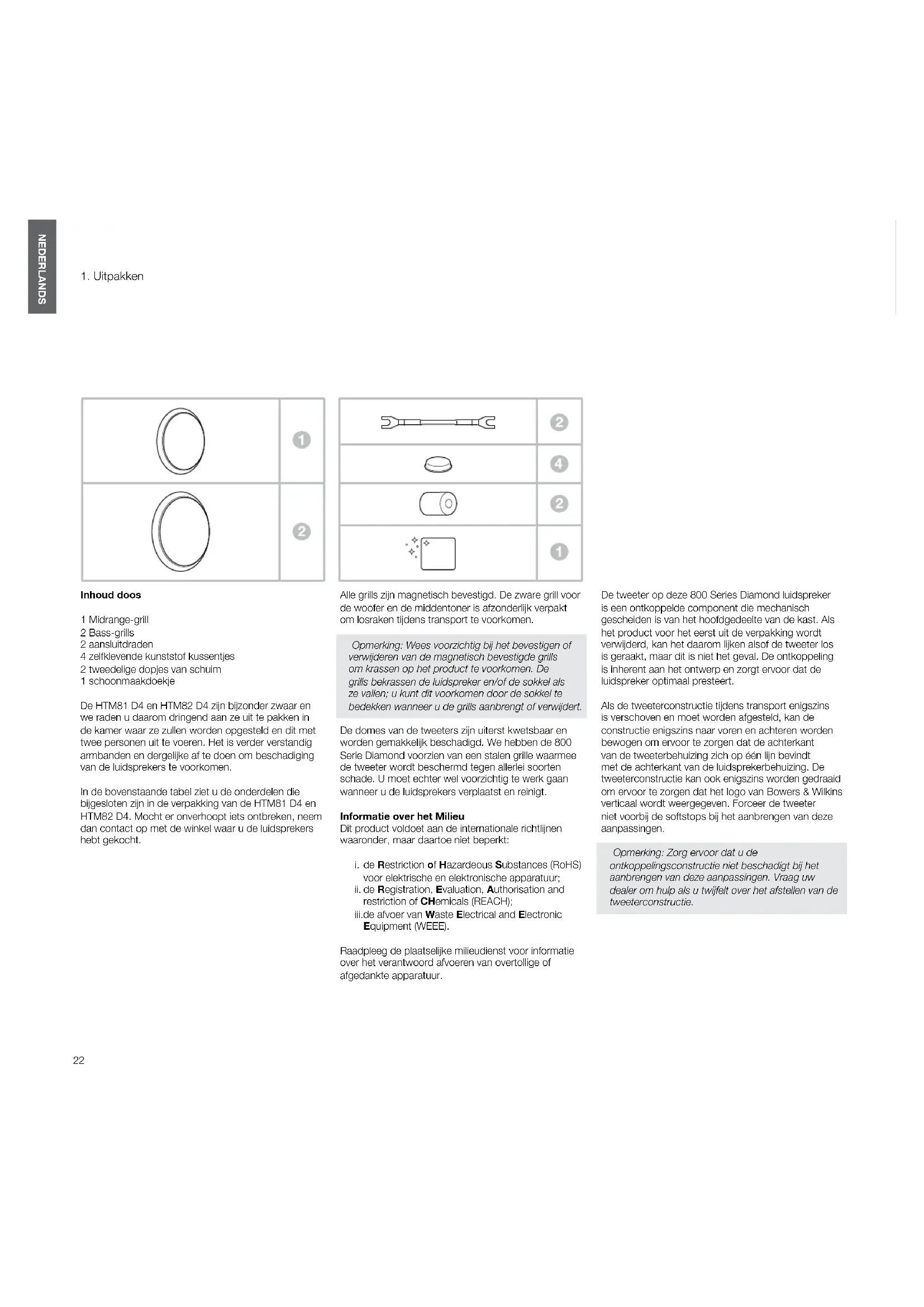

Inhoud doos 1 Midrange-grill 2 Bass-grills 2 aansluitdraden 4 zelfklevende kunststof kussentjes 2 tweedelige dopjes van schuim 1 schoonmaakdoekje De HTM81D4 en HTM82D4 zijn bijzonder zwaar en we raden u daarom dringend aan ze uit te pakken in de kamer waar ze zullen worden opgesteld en dit met twee personen uit te voeren. Het is verder verstandig armbanden en dergelijke af te doen om beschadiging van de luidsprekers te voorkomen. In de bovenstaande tabel ziet u de onderdelen die bijgesloten zijn in de verpakking van de HTM81D4 en HTM82D4. Mocht er onverhoopt iets ontbreken, neem dan contact op met de winkel waar u de luidsprekers hebt gekocht. Alle grills zijn magnetisch bevestigd. De zware grill voor de woofer en de middentoner is afzonderlijk verpakt om losraken tijdens transport te voorkomen. Opmerking:Weesvoorzichtigbijhetbevestigenof verwijderenvandemagnetischbevestigdegrills omkrassenophetproducttevoorkomen.De grillsbekrassendeluidsprekeren/ofdesokkelals zevallen;ukuntditvoorkomendoordesokkelte bedekkenwanneerudegrillsaanbrengtofverwijdert. De domes van de tweeters zijn uiterst kwetsbaar en worden gemakkelijk beschadigd. We hebben de 800 Serie Diamond voorzien van een stalen grille waarmee de tweeter wordt beschermd tegen allerlei soorten schade. U moet echter wel voorzichtig te werk gaan wanneer u de luidsprekers verplaatst en reinigt. Informatie over het Milieu Dit product voldoet aan de internationale richtlijnen waaronder, maar daartoe niet beperkt:

i. de Restriction of Hazardeous Substances (RoHS)

voor elektrische en elektronische apparatuur;

Equipment (WEEE). Raadpleeg de plaatselijke milieudienst voor informatie over het verantwoord afvoeren van overtollige of afgedankte apparatuur. NEDERLANDS De tweeter op deze 800 Series Diamond luidspreker is een ontkoppelde component die mechanisch gescheiden is van het hoofdgedeelte van de kast. Als het product voor het eerst uit de verpakking wordt verwijderd, kan het daarom lijken alsof de tweeter los is geraakt, maar dit is niet het geval. De ontkoppeling is inherent aan het ontwerp en zorgt ervoor dat de luidspreker optimaal presteert. Als de tweeterconstructie tijdens transport enigszins is verschoven en moet worden afgesteld, kan de constructie enigszins naar voren en achteren worden bewogen om ervoor te zorgen dat de achterkant van de tweeterbehuizing zich op één lijn bevindt met de achterkant van de luidsprekerbehuizing. De tweeterconstructie kan ook enigszins worden gedraaid om ervoor te zorgen dat het logo van Bowers & Wilkins verticaal wordt weergegeven. Forceer de tweeter niet voorbij de softstops bij het aanbrengen van deze aanpassingen. Opmerking:Zorgervoordatude ontkoppelingsconstructienietbeschadigtbijhet aanbrengenvandezeaanpassingen.Vraaguw dealeromhulpalsutwijfeltoverhetafstellenvande tweeterconstructie. Contents NEDERLANDS 22

2. Opstelling 3. Aansluiten

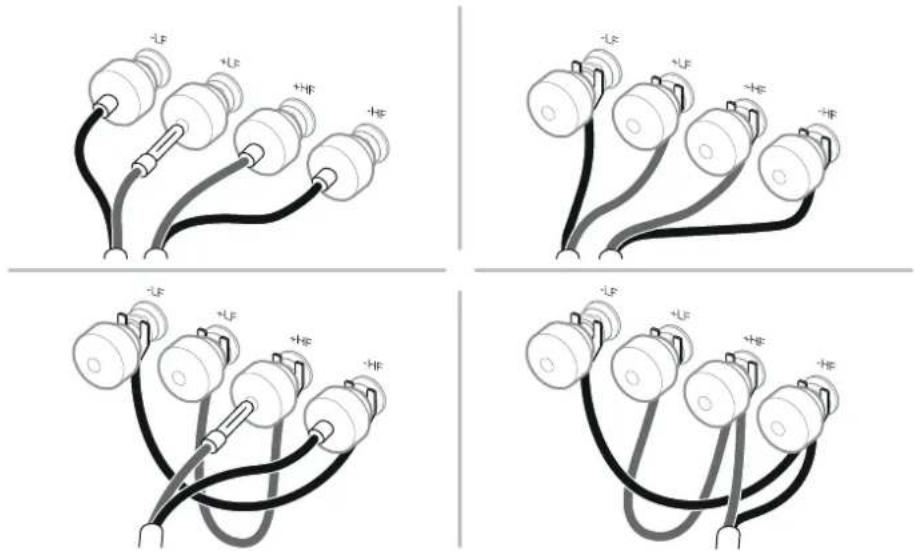

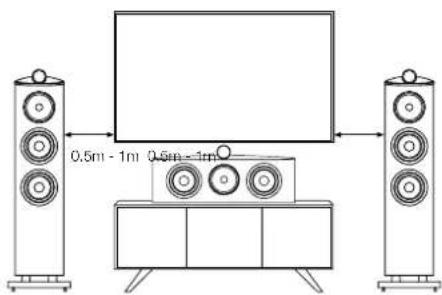

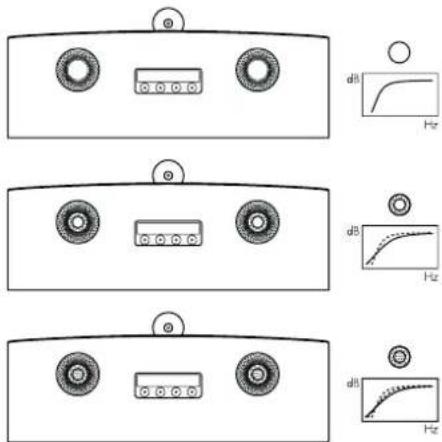

De luidspreker installeren Als u een projectietelevisie met een akoestisch transparant scherm hebt, plaats uw luidspreker (HTM81D4 of HTM82D4) dan midden achter het scherm. Plaats hem anders met behulp van een vloerstandaard, meubelstuk of wandplank recht onder of boven het scherm, zo veel mogelijk op oorhoogte. Als vloerstandaard adviseren wij de FS-HTMD4. De FS-HTMD4 is een verstelbare standaard voor middenluidsprekers waarmee u de HTM81D4 of HTM82D4 4º of 8º kunt kantelen. U kunt de luidspreker dan gemakkelijker zo 'richten' dat hij op oorhoogte is afgesteld als u zit. Voor de veiligheid en voor optimale prestaties is het belangrijk dat u de montageaanwijzingen voor de vloerstandaard opvolgt. Als u de luidspreker toch op een plank of meubelstuk plaatst, adviseren wij u gebruik te maken van de insteekdopjes van schuim (meegeleverd) om de geluidsweergave via de poort te optimaliseren (zie hoofdstuk 4: Afstemmen en ingebruikname). Opmerking:Gebruiktueenplank,zorgerdanvoor datdiegrootensterkgenoegisvoorhetgewichtvan deluidsprekerenplaatsdevierzelfklevendeplastic pootjesaandeonderkantvandeluidspreker. Belangrijke veiligheidsmededeling Alle verbindingen moeten worden gemaakt met de audioapparatuur uitgeschakeld. Bij normaal gebruik van audioapparatuur kan het aanraken van niet-geïsoleerde luidsprekeraansluitingen of bedrading een onaangenaam gevoel veroorzaken. De luidsprekeraansluitingen van de HTM81D4 en de HTM82D4 accepteren verschillende soorten kabels en pluggen: 4 mm banaanstekkers, 6 mm en 8 mm (1/4”en 15/16”) spades, of blanke draadeinden van max. 4 mm (5/32”). Belangrijk voor uw veiligheid In bepaalde landen, vooral Europa, wordt het gebruik van 4 mm banaanstekkers beschouwd als potentieel gevaarlijk omdat deze ook in onbeschermde stopcontacten kunnen worden gestoken. Om te voldoen aan de Europese CENELEC veiligheidsregels zijn de openingen op de aansluitingen geblokkeerd met plastic pennen. Wanneer u het product gebruikt in een land waar deze regels gelden, dient u zich ervan te overtuigen dat banaanstekkers niet op onveilige manier kunnen worden gebruikt door kinderen en andere niet geïnformeerde personen. De plastic pinnen kunnen worden verwijderd als u bananenstekkers wilt gebruiken. Vraag uw leverancier om informatie over kabels. Houd de totale impedantie beneden het maximum als aanbevolen in de technische gegevens en gebruik kabel met een lage inductie om verzwakking van hoge frequenties te voorkomen. Er bevinden zich op de achterzijde van elke luidspreker twee paar aansluitingen om bi-wiring (bovenste) mogelijk te maken. Voor conventionele verbinding met een enkele kabel brengt u de bijgevoegde doorverbindingen aan tussen de aansluitingen van dezelfde polariteit. Zorg ervoor dat de positieve aansluitingen van de luidspreker (rode ring) worden verbonden met de positieve uitgang van de versterker en de negatieve aansluitingen van de luidspreker (zwarte ring) worden verbonden met de negatieve uitgang van de versterker. Foutieve verbinding is niet schadelijk maar vertroebelt het stereobeeld en geeft verlies aan laag. Draai altijd de kapjes van de aansluitingen geheel vast om rammelen te voorkomen. 0.5m - 1m 0.5m - 1m24 NEDERLANDS De kast hoeft over het algemeen alleen maar te worden afgestoft. We raden u aan de bijgevoegde stofdoek te gebruiken. Wilt u een schoonmaakspray of een ander middel gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit op een zachte doek en nooit direct op de kast. Probeer eerst op een onzichtbare plek, daar sommige reinigingsmiddelen het oppervlak kunnen beschadigen. Vermijd schuurmiddelen of middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik nooit schoonmaakmiddelen op de eenheden. Vermijd aanraking van de eenheden, vooral de tweeter, die zeer gemakkelijk beschadigd kan raken. Voor Bowers & Wilkins speakers die zijn afgewerkt met echt hout worden de beste neersoorten uitgezocht en voorzien van een tegen ultraviolet licht bestendige laklaag om verkleuring in de loop der tijd te voorkomen. Niettemin zal deze neer net als alle natuurlijke materialen, op de omgeving reageren en enige verkleuring is normaal. Kleurverschillen kunnen worden voorkomen door alle delen in gelijke mate aan zonlicht bloot te stellen tot de kleur weer egaal is. Dat proces kan enige weken of zelfs maanden in beslag nemen en kan worden versneld met een ultraviolette lamp. Houd geneerde delen uit de buurt van warmtebronnen zoals radiatoren en warme lucht bronnen om het barsten van houtneer te voorkomen. De behuizing van de tweeter heeft een structuuroppervlak dat bij hantering oppervlakkige vlekken kan aannemen. Het oppervlak moet in zo'n geval worden gereinigd met het meegeleverde reinigingsdoek, waarmee de behuizing kan worden afgeveegd, met de oppervlaktestructuur mee.

Wanneer het centrale geluidsbeeld vaag is, probeer dan de luidsprekers dichter bij elkaar te zetten en ze te richten op een punt juist vóór de luisterpositie. Is het geluid te helder, dan kan het aanbrengen van zachtere stoffering in de kamer (zwaardere gordijnen bijvoorbeeld) een betere balans bewerkstelligen. Omgekeerd kan het reduceren van zachte stoffering een donkere klank helderder maken. De meest kritische luisteraars raden we aan de grills van de woofer/middentoner te verwijderen door ze bij de rand vast te pakken en de voorzichtig van de kast te trekken. De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subtiele wijze iets veranderen. Wanneer de luidspreker in een koude omgeving opgeslagen is geweest, zijn de dempende materialen en de ophanging wat stug en het duurt enige tijd voordat zij de juiste mechanische eigenschappen terug hebben. Ook zal de ophanging in de eerste uren van het gebruik nog wat soepeler worden. De tijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, wordt bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij wordt gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uur gebruik om de mechanische onderdelen de beoogde eigenschappen te laten verkrijgen. Controleer voordat u aan het jnafstemmen begint, of alle verbindingen correct en stevig zijn geïnstalleerd. Door de luidsprekers verder van de wand te plaatsen zal in het algemeen het laag afnemen. De ruimte achter de luidsprekers verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door de luidsprekers dichter bij de wand op te stellen, neemt het laag juist toe. Wanneer u het laag wilt reduceren zonder de luidsprekers verder van de wand te plaatsen, drukt u de schuimrubber doppen in de poorten als aangegeven in afbeelding hierboven. Probeer eerst de impact te beoordelen wanneer de schuimrubber dop / ring in een van de poorten is aangebracht, en pas dan de impact wanneer beide schuimrubber doppen / ringen in beide poorten zijn aangebracht. Wanneer het laag niet op alle frequenties evenwichtig is, ligt dat meestal aan resonanties ergens in de luisterruimte. Zelfs kleine wijzigingen in de luidsprekeropstelling of de luisterpositie kunnen een behoorlijke invloed hebben op het effect van deze resonanties op de klank. Probeer de luisterpositie te wijzigen en de luidsprekers bijvoorbeeld voor een andere wand te zetten. Ook de aanwezigheid en positie van grote meubels hebben invloed op deze resonanties.

4. Afstemmen en ingebruikname25
