Produkttyp	Centerlautsprecher (Lautsprecher)
Marke	Bowers & Wilkins
Modell	HTM82 D4
Serie	800 Series Diamond
Lautsprechertyp	2-Wege: Mittel-/Tieftöner und Diamant-Hochtöner
Hochtöner	Mechanisch entkoppelter Diamant-Hochtöner
Gitter	Magnetisch und abnehmbar
Enthaltenes Zubehör	Gitter (Mittel- und Tieftöner), Brückenkabel, Klebefüße, Schaumstoffstopfen, Reinigungstuch
Brückenkabel	2 Kabel enthalten (für Bi-Wiring oder Standardverbindung)
Füße	4 selbstklebende Kunststofffüße enthalten
Schaumstoffstopfen	2 Stopfen in zwei Teilen zur Tieftonregulierung
Reinigung	Verwenden Sie das mitgelieferte Tuch; vermeiden Sie scheuernde, säurehaltige, ammoniakhaltige oder antibakterielle Produkte.
Pflege des Holzes	UV-Lack; Wärmequellen vermeiden; Sonneneinstrahlung zur Farbangleichung
Sicherheit	In Europa regulierte Bananenstecker (Kunststoffstopfen); Verbindungen nur im spannungslosen Zustand herstellen.
Installation	Auspacken zu zweit empfohlen; Schmuck entfernen, um Kratzer zu vermeiden.
Positionierung	Dedizierter Standfuß FS-HTM D4 empfohlen; Neigung einstellbar auf 4° oder 8°.
Bi-Wiring	Möglich durch zwei Anschlusspaare auf der Rückseite
Einspielzeit	Etwa 15 Stunden normaler Betrieb zur mechanischen Stabilisierung
Entkopplung des Hochtöners	Gehäuse des Hochtöners mechanisch isoliert; kann bei Verschiebung leicht angepasst werden
Stromversorgung	Passiv (erfordert externen Verstärker)

Häufig gestellte Fragen - HTM82 D4 BOWERS & WILKINS

Wie installiere ich den Centerlautsprecher HTM82 D4?

Packen Sie den Lautsprecher zu zweit im Installationsraum aus. Entfernen Sie vorsichtig die magnetischen Gitter. Platzieren Sie den Lautsprecher auf einem dedizierten Standfuß FS-HTM D4 oder auf einem stabilen Regal. Verwenden Sie die mitgelieferten Klebefüße, wenn er auf einem Regal steht. Schließen Sie die Kabel unter Beachtung der Polarität an (roter Ring für Plus, schwarz für Minus).

Wie stelle ich den Tieftonpegel ein?

Um den Tieftonpegel zu reduzieren, setzen Sie die mitgelieferten Schaumstoffstopfen in die vorderen Entlüftungsöffnungen ein (entfernen Sie zuvor das Gitter). Verwenden Sie zunächst nur einen Stopfen, dann alle falls nötig. Sie können auch nur die Schaumstoffringe für eine leichtere Korrektur verwenden.

Kann ich Bananenstecker an diesem Lautsprecher verwenden?

Ja, die Anschlüsse akzeptieren 4-mm-Bananenstecker, aber in einigen Ländern (insbesondere in Europa) sind die Löcher aus Sicherheitsgründen mit Kunststoffstopfen verschlossen. Sie müssen diese Stopfen entfernen, wenn Sie Bananenstecker verwenden möchten, und sicherstellen, dass sie nicht in Netzsteckdosen eingeführt werden können.

Wie reinige ich den Lautsprecher, ohne ihn zu beschädigen?

Verwenden Sie das mitgelieferte Tuch zum Abstauben des Gehäuses. Wenn Sie ein Reinigungsmittel verwenden, tragen Sie es zuerst auf das Tuch auf und testen Sie es an einer kleinen Stelle. Vermeiden Sie scheuernde, säurehaltige, ammoniakhaltige oder antibakterielle Mittel. Reinigen Sie niemals die Lautsprecher selbst und vermeiden Sie deren Berührung.

Der Hochtöner scheint nicht ausgerichtet zu sein, ist das normal?

Ja, das ist normal. Das Gehäuse des Hochtöners ist mechanisch entkoppelt und kann sich während des Transports bewegt haben. Sie können es leicht nach vorne/hinten versetzen oder vorsichtig drehen, um das Logo auszurichten. Überschreiten Sie nicht die weichen Anschläge. Bei Unsicherheit wenden Sie sich an Ihren Händler.

Wie entferne ich die Lautsprecherabdeckungen?

Die Gitter sind mit Magneten befestigt. Fassen Sie sie an den Ecken und ziehen Sie sie vorsichtig nach vorne. Das Gitter des Mittel-/Tieftöners ist schwerer und separat verpackt. Gehen Sie vorsichtig vor, um die Basis nicht zu zerkratzen; decken Sie die Basis beim Entfernen oder Wiedereinsetzen der Gitter ab.

Welchen Standfuß verwende ich für die HTM82 D4?

Bowers & Wilkins empfiehlt den Standfuß FS-HTM D4, der speziell für die Centerlautsprecher HTM81 D4 und HTM82 D4 entwickelt wurde. Dieser Standfuß ermöglicht die Einstellung der Neigung auf 4° oder 8° für optimale Hörleistung. Befolgen Sie die Montageanleitung des Standfußes für Sicherheit und optimale Leistung.

Was tun, wenn ein Zubehörteil im Karton fehlt?

Der Karton enthält normalerweise: ein Mittelton-Gitter, zwei Tiefton-Gitter, zwei Brückenkabel, vier selbstklebende Kunststofffüße, zwei Schaumstoffstopfen in zwei Teilen und ein Reinigungstuch. Falls ein Teil fehlt, wenden Sie sich direkt an den Händler, bei dem Sie die Lautsprecher gekauft haben.

Wie führe ich Bi-Wiring durch?

Die HTM82 D4 verfügen über zwei Anschlusspaare auf der Rückseite. Für Bi-Wiring entfernen Sie die mitgelieferten Brückenkabel, die die Anschlusspaare gleicher Polarität verbinden. Schließen Sie dann jeweils ein separates Lautsprecherkabel vom Verstärker an jedes Paar an (eines für den Tieftöner, eines für den Mittel-/Hochtöner). Beachten Sie die Polarität.

Wie lange ist die Einspielzeit des Lautsprechers?

Die mechanischen Komponenten (Aufhängungen der Lautsprecher) benötigen etwa 15 Stunden normalen Betrieb, um ihre optimale Leistung zu erreichen. Wenn der Lautsprecher in einer kalten Umgebung gelagert wurde, rechnen Sie mit einem Wochenende zur Stabilisierung vor der Einspielzeit.

BEDIENUNGSANLEITUNG HTM82 D4 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins.

Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Die Modelle der 800 Serie Diamond gehören zu den besten Lautsprechern weltweit. Ihre Installation sollte gut durchdacht werden. Wir empfehlen daher, sich die Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 10 →

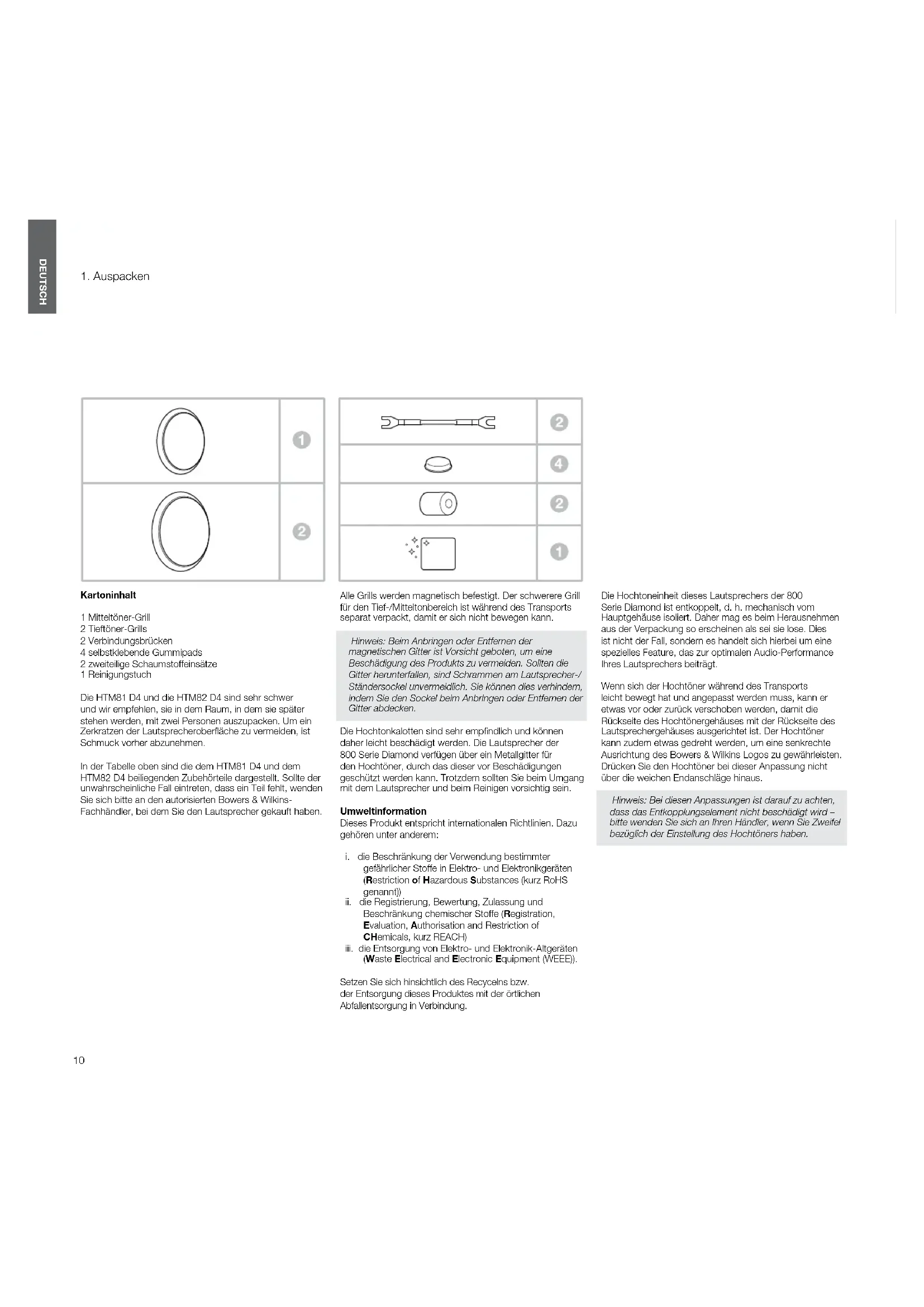

1 Mitteltöner-Grill
2 Tieftöner-Grills
2 Verbindungsbrücken
4 selbstklebende Gummipads
2 zweiteilige Schaumstoffeinsätze
1 Reinigungstuch

Die HTM81 D4 und die HTM82 D4 sind sehr schwer und wir empfehlen, sie in dem Raum, in dem sie später stehen werden, mit zwei Personen auszupacken. Um ein Zerkratzen der Lautsprecheroberfläche zu vermeiden, ist Schmuck vorher abzunehmen.

In der Tabelle oben sind die dem HTM81 D4 und dem HTM82 D4 beiliegenden Zubehörteile dargestellt. Sollte der unwahrscheinliche Fall eintreten, dass ein Teil fehlt, wenden Sie sich bitte an den autorisierten Bowers & Wilkins-Fachhändler, bei dem Sie den Lautsprecher gekauft haben.

Alle Grills werden magnetisch befestigt. Der schwerere Grill für den Tief-/Mitteltonbereich ist während des Transports separat verpackt, damit er sich nicht bewegen kann.

Hinweis: Beim Anbringen oder Entfernen der magnetischen Gitter ist Vorsicht geboten, um eine Beschädigung des Produkts zu vermeiden. Sollten die Gitter herunterfallen, sind Schrammen am Lautsprecher / Ständerssockel unvermeidlich. Sie können dies verhindern, indem Sie den Sockel beim Anbringen oder Entfernen der Gitter abdecken.

Die Hochtonkalotten sind sehr empfindlich und können daher leicht beschädigt werden. Die Lautsprecher der 800 Serie Diamond verfügen über ein Metallgitter für den Hochlöner, durch das dieser vor Beschädigungen geschützt werden kann. Trotzdem sollten Sie beim Umgang mit dem Lautsprecher und beim Reinigen vorsichtig sein.

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.

Die Hochtoneinheit dieses Lautsprechers der 800 Serie Diamond ist entkoppelt, d. h. mechanisch vom Hauptgehäuse isoliert. Daher mag es beim Herausnehmen aus der Verpackung so erscheinen als sei sie lose. Dies ist nicht der Fall, sondern es handelt sich hierbei um eine spezielles Feature, das zur optimalen Audio-Performance Ihres Lautsprechers beiträgt.

Wenn sich der Hochtöner während des Transports leicht bewegt hat und angepasst werden muss, kann er etwas vor oder zurück verschoben werden, damit die Rückseite des Hochtönergehäuses mit der Rückseite des Lautsprechergehäuses ausgerichtet ist. Der Hochtöner kann zudem etwas gedreht werden, um eine senkrechte Ausrichtung des Bowers & Wilkins Logos zu gewährleisten. Drücken Sie den Hochtöner bei dieser Anpassung nicht über die weichen Endanschläge hinaus.

Hinweis: Bei diesen Anpassungen ist darauf zu achten, dass das Entkopplungselement nicht beschädigt wird – bitte wenden Sie sich an Ihren Händler, wenn Sie Zweifel bezüglich der Einstellung des Hochtöners haben.

1. Positionierung 3. Anschließen


Installation der Lautsprecher

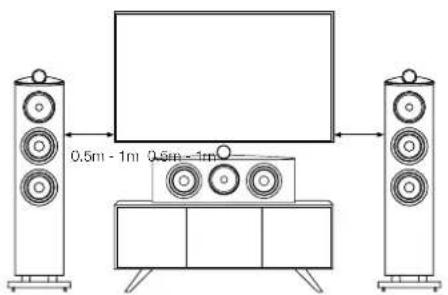

Bei Einsatz eines Projektionsfernsehers mit akustisch transparenter Leinwand positionieren Sie Ihren HTM81 D4 bzw. HTM82 D4 mittig hinter dem Bildschirm. Ansonsten können Sie das Gerät entweder direkt unter oder über dem Bildschirm platzieren. Verwonden Sie in diesem Fall einen Lautsprecherständer, spezielles Mobiliar oder ein Wandregal, um den Lautsprecher möglichst in Ohrhöhe zu bringen.

Als Lautsprecherständer empfehlen wir den FS-HTM D4. Dieser speziell für Centerlautsprecher konzipierte Ständer ist einstellbar, so dass der HTM81 D4 bzw. der HTM82 D4 um 4° bzw. 8° geneigt werden kann. Diese Einstellmöglichkeit bietet den Vorteil, den Lautsprecher genau auf die Höhe Ihres Ohres ausrichten zu können, wenn Sie sitzen. Achten Sie auf die dem Ständer beiliegenden Anweisungen, um die bestmögliche Klangqualität zu erzielen und das notwendige Maß an Sicherheit zu gewährleisten.

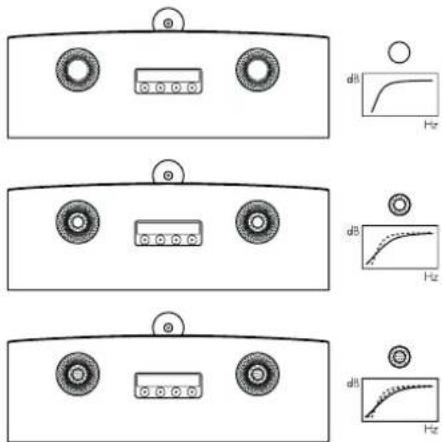

Verwenden Sie ein Wandregal oder spezielles Mobiliar, so empfehlen wir Ihnen, die beiliegenden Schaumstoffeinsätze zu nutzen, um die Basswiedergabe zu optimieren (siehe Kapitel 4: Feinabstimmung und Einlaufphase).

Hinweis: Stellen Sie sicher, dass das Regal stabil genug ist, um das Gewicht zu tragen. Zum Lieferumfang gehören selbstklebende Gummipads. Befestigen Sie vier von ihnen an der Unterseite des Lautsprechers.

Wichtiger Sicherheitshinweis

Beinflanschließen sollten alle Audiogeräte aboreschaltet sein. Bei der Verwendung von Audiogeräten im normalen Betrieb kann das Berühren von nicht isolierten Lautsprecheranschlüssen oder Kabeln zu einem unangenehmen Gefühl führen.

Die Lautsprecherklemmen bieten eine Reihe von Anschlussmöglichkeiten: So können 4-mm-Bananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie blanke Drähte bis zu einem Durchmesser von 4 mm angeschlossen werden.

Wichtiger Sicherheitshinweis

In einigen, hauptsächlich europäischen Ländern wird die Verwendung von 4-mm-

Bananensteckern als mögliches Sicherheitsrisiko betrachtet, da sie in die Löcher nicht gesicherter Netzsteckdosen gesteckt werden könnten. Um den europäischen CENELEC-Sicherheitsvorschriften zu entsprechen, sind die 4-mm-Löcher in den Endon der Anschlussklemmen mit Kunststoffstiften gesichert. Setzen Sie den Lautsprecher in einem dieser Länder ein, sollten Sie sicherstellen, dass die Bananenstecker nicht unsachgemäß von Kindern oder anderen nicht informierten Personen genutzt werden. Die Kunststoffstifte können entfernt werden, wenn Sie Bananenstecker verwenden möchten.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtlimpedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden.

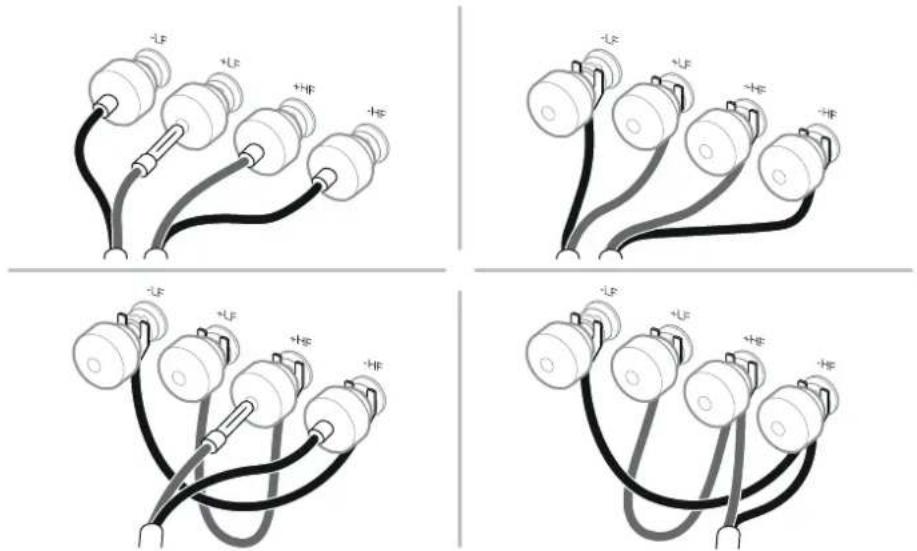

An der Lautsprecherrückseite befinden sich jeweils zwei Paar Anschlussklemmen, wodurch Bi-Wiring möglich ist (siehe oben). Im konventionellen Betrieb bringen Sie die beiliegenden Brücken an, um die Anschlussklemmen gleicher Polarität miteinander zu verbinden.

Stellen Sie sicher, dass die positiven (mit einem roten Ring gekennzeichneten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (mit einem schwarzen Ring gekennzeichneten) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel führt zwar nicht zu Beschädigungen, kann aber eine Verschlechterung des Klangbildes und Bassverluste mit sich bringen. Schrauben Sie die Kappen der Lautsprecherklemmen fest zu, um Geräusche zu vermeiden.

1. Feinabstimmung und Einlaufphase

2. Pflege

Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechem und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau redu zieren, ohne den Abstand zwischen Lautsprechem und Wand zu vergrößern, setzen Sie die Schaumstoff einsätze oder – wenn Sie eine geringere Reduzierung des Bassniveaus wünschen – nur die Schaumstoff ringe in die Bassreflexöffnungen ein (siehe oben). Setzen Sie zunächst den Schaumstoffleinsatz/-ring nur in eine Öffnung ein, um die Wirkung zu beurteilen, bevor Sie dann das Einsetzen in beide Öffnungen ausprobieren.

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können eine erhebliche Wirkung auf die wahrgenom mene Klangqualität haben. So ändert sich die Klang qualität beispielsweise, wenn Sie die Hörposition verändern oder die Lautsprecher an eine andere Wand gestellt werden. Auch das Vorhandensein großer Möbelstücke und deren Position können erhebliche Auswirkungen haben.

Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautsprecher näher zusammen oder so auf, dass sie in Richtung Hörbereich zeigen.

Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z. B. schwerer Vor hänge). Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungs gegenstände auf ein Minimum reduzieren.

Der anspruchsvolle Hörer sollte den Grill für den Tief-/Mitteltonbereich entfernen, indem er die Kanten umfasst und sie vorsichtig vom Gehäuse abzieht.

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Dio Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Wir empfehlen, dazu das dem Produkt beiliegende Tuch zu nutzen. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie diesen zunächst auf das Tuch, nicht direkt auf das Gerät. Testen Sie zunächst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte die Oberflächen beschädigen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Wird für das Gehäuse von Bower & Wilkins-Lautsprechem Echtholzturnier verwendet, so werden nur die feinsten Furniere ausgewählt und zum Schutz gegen UV-Licht mit einem Speziallack behandelt. Auf diese Weise werden im Laufe der Zeit auftretende Farbveränderungen minimiert. Bitte berücksichtigen Sie aber, dass Holz ein Naturwerkstoff ist, der auf die Einflüsse der Umgebung reagiert, so dass kleine Veränderungen in der Regel nicht ausbleiben. Sie können Farbunterschiede ausgleichen, indem Sie alle Fumieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder sogar Wochen dauern, lässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Halten Sie darüber hinaus, um Rissen vorzubeugen, einen ausreichenden Abstand zu direkten Wärmequellen wie Heizkörpern und Warmluftventilatoren.

Das Hochtönergehäuse besitzt eine strukturierte Oberfläche, auf der sich bei Handhabung Oberflächenspuren ansammeln können. Wischen Sie zur Reinigung mit dem beiliegenden Reinigungstuch in Richtung der Oberflächentextur um das Gehäuse herum.
