Termék típusa	Központi hangszóró
Márka	Bowers & Wilkins
Modell	HTM82 D4
Sorozat	800 Series Diamond
Hangszóró típusa	2 utas: közép/mély és gyémánt magassugárzó
Magassugárzó	Mechanikusan leválasztott gyémánt
Rácsok	Mágneses és eltávolítható
Tartozékok	Rácsok (közép és mély), összekötő kábelek, öntapadó lábak, habdugók, tisztítókendő
Összekötő kábelek	2 kábel tartozék (bi-wiringhez vagy normál csatlakozáshoz)
Lábak	4 öntapadó műanyag láb tartozék
Habdugók	2 darab két részből álló dugó a mély hangolásához
Tisztítás	Használja a mellékelt kendőt; kerülje a súrolószereket, savakat, ammóniát vagy antibakteriális termékeket
Faápolás	UV lakk; kerülje a hőforrásokat; napfénynek való kitétel az árnyalat egységesítéséhez
Biztonság	Banándugók szabályozása Európában (műanyag dugók); a csatlakoztatásokat feszültségmentesen végezze
Telepítés	Két személy általi kicsomagolás ajánlott; vegye le az ékszereket a karcolások elkerülése érdekében
Elhelyezés	Dedikált FS-HTM D4 állvány ajánlott; dőlésszög állítható 4° vagy 8° között
Bi-wiring	Lehetséges a hátlapi két pár csatlakozónak köszönhetően
Bejáratás	Körülbelül 15 óra normál használat a mechanikai stabilizáláshoz
Magassugárzó leválasztása	A magassugárzó teste mechanikusan elszigetelt; enyhén állítható, ha elmozdult
Tápellátás	Passzív (külső erősítőt igényel)

Gyakran ismételt kérdések - HTM82 D4 BOWERS & WILKINS

Hogyan telepítsem a HTM82 D4 központi hangszórót?

Két személy csomagolja ki a hangszórót a telepítési helyiségben. Óvatosan távolítsa el a mágneses rácsokat. Helyezze a hangszórót egy dedikált FS-HTM D4 állványra vagy egy szilárd polcra. Ha polcra helyezi, használja a mellékelt öntapadó lábakat. Csatlakoztassa a kábeleket a polaritás figyelembevételével (piros gyűrű a pozitív, fekete a negatív).

Hogyan állítsam be a mélyhang szintjét?

A mélyhang szintjének csökkentéséhez helyezze a mellékelt habdugókat az elülső oldalon található nyomáskiegyenlítő nyílásokba (előtte távolítsa el a rácsot). Először csak egy dugót használjon, majd szükség esetén az összeset. Használhatja csak a habgyűrűket is a finomabb korrekcióhoz.

Használhatok banándugókat ehhez a hangszóróhoz?

Igen, a csatlakozók elfogadják a 4 mm-es banándugókat, de egyes országokban (különösen Európában) a lyukakat műanyag dugók zárják le biztonsági okokból. El kell távolítania ezeket a dugókat, ha banándugókat szeretne használni, és győződjön meg róla, hogy azokat nem lehet konnektorba dugni.

Hogyan tisztítsam a hangszórót károsodás nélkül?

Használja a mellékelt kendőt a doboz portalanításához. Ha tisztítószert használ, először a kendőre permetezze, és tesztelje egy kis felületen. Kerüljön minden súrolószert, savas, ammóniás vagy antibakteriális terméket. Soha ne tisztítsa magukat a hangszórókat, és kerülje a megérintésüket.

A magassugárzó elmozdultnak tűnik, ez normális?

Igen, ez normális. A magassugárzó teste mechanikusan leválasztott, és szállítás közben elmozdulhat. Enyhén előre/hátra igazíthatja, vagy finoman elforgathatja a logó beállításához. Ne erőltesse a puha ütközőkön túl. Kétség esetén forduljon a forgalmazóhoz.

Hogyan távolítsam el a hangszórórácsokat?

A rácsokat mágnesek rögzítik. Fogja meg a sarkoknál, és óvatosan húzza előre. A közép/mély hangszóró rács nehezebb és külön van csomagolva. Legyen óvatos, nehogy megkarcolja az alapot; takarja le az alapot a rácsok eltávolításakor vagy visszahelyezésekor.

Milyen állványt használjak a HTM82 D4-hez?

A Bowers & Wilkins a FS-HTM D4 állványt ajánlja, amelyet kifejezetten a HTM81 D4 és HTM82 D4 központi hangszórókhoz terveztek. Ez az állvány lehetővé teszi a dőlésszög beállítását 4° vagy 8° között a hallgatás optimalizálásához. Kövesse az állvány összeszerelési utasításait a biztonság és a teljesítmény érdekében.

Mit tegyek, ha hiányzik egy tartozék a dobozból?

A doboz általában tartalmaz: egy középrácsot, két mélyrácsot, két összekötő kábelt, négy öntapadó műanyag lábat, két darab két részből álló habdugót és egy tisztítókendőt. Ha valamelyik elem hiányzik, lépjen kapcsolatba közvetlenül a forgalmazóval, aki a hangszórókat eladta.

Hogyan valósítsam meg a bi-wiring csatlakozást?

A HTM82 D4 hátulján két pár csatlakozó található. A bi-wiringhez távolítsa el a mellékelt összekötő kábeleket, amelyek az azonos polaritású csatlakozópárokat kötik össze. Ezután csatlakoztasson egy-egy külön hangszórókábelt az erősítőtől minden párhoz (egyet a mély, egyet a közép/magas számára). Tartsa be a polaritást.

Mi a hangszóró bejáratási ideje?

A mechanikai alkatrészek (hangszórófelfüggesztések) körülbelül 15 óra normál használatot igényelnek az optimális teljesítmény eléréséhez. Ha a hangszórót hideg környezetben tárolták, számoljon egy hétvégi stabilizálással a bejáratás előtt.

HASZNÁLATI ÚTMUTATÓ HTM82 D4 BOWERS & WILKINS

Köszönjük, hogy a Bowers & Wilkins-t választotta.

Amikor John Bowers megalapította a társaságot, célja az volt, hogy az ötletes dizájn, innovativ megoldások és fejlett technológia révén tökéletesítse az otthoni hangzásvilág élményét. Ez az elképzelés mai napig a vállalat mozgatórugója, amely minden termékünk tervezését meghatározza.

A 800 Diamond sorozat a világ legfejlettebb hangsugárzóiból áll. Mindegyik modell beüzemelése nagy odafigyelést igényel, ezért javasoljuk, hogy szánjon egy kis időt ennek az útmutatónak az elolvasására.

Folytatódik a 34.oldalon →

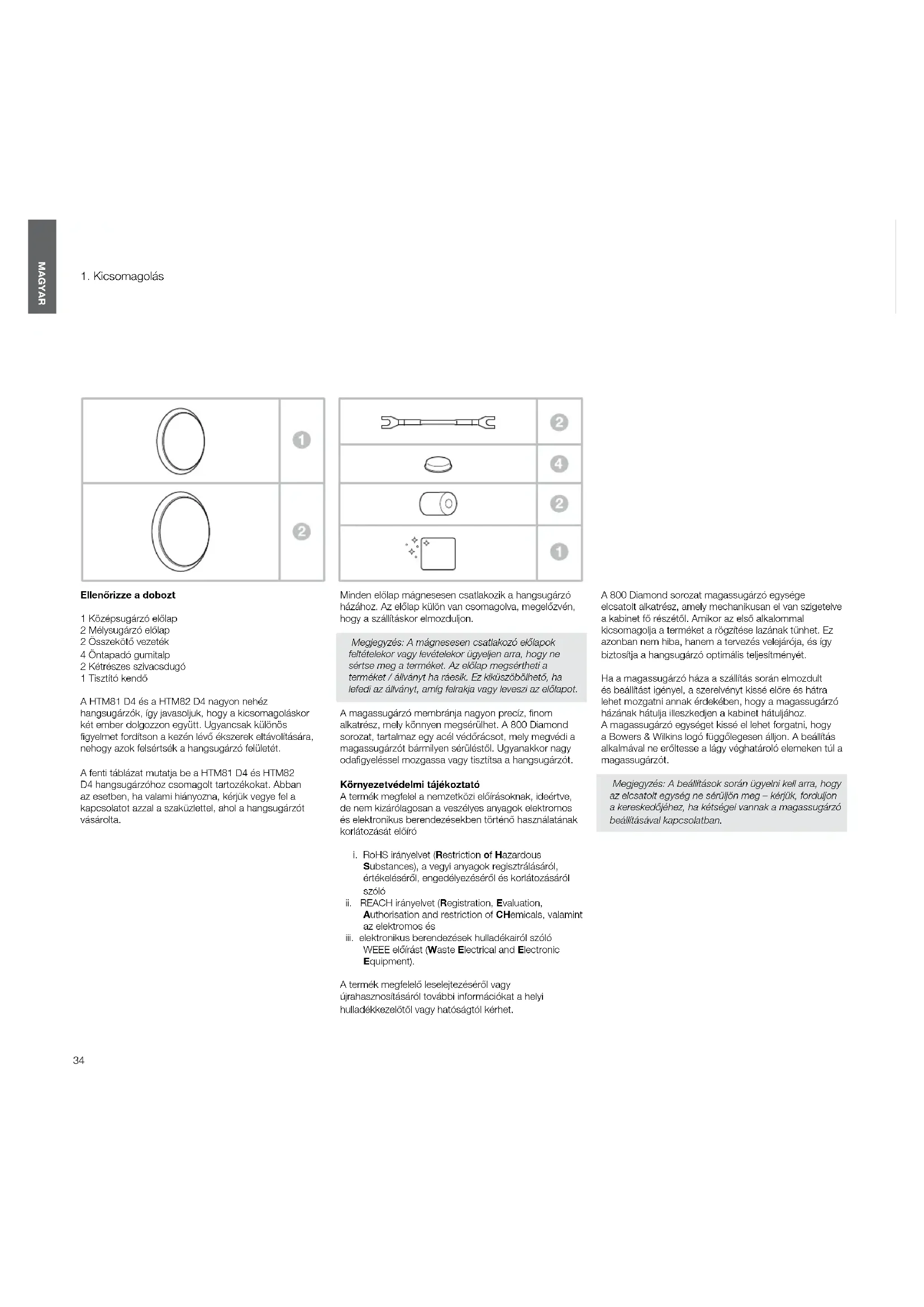

Ellenőrizze a dobozt

1 Középsugárzó előlap
2 Mélysugárzó előlap
2 Összekötő vezeték
4 Öntapadó gumitalp
2 Kétrészes szivacsdugó
1 Tisztító kendő

A HTM81 D4 és a HTM82 D4 nagyon nehéz hangsugárzók, így javasoljuk, hogy a kicsomagoláskor két ember dolgozzon együtt. Ugyancsak különös figyelmet fordítson a kezén lévő ékszerek eltávolítására, nehogy azok felsértsek a hangsugárzó felületét.

A fenti táblázat mutatja be a HTM81 D4 és HTM82 D4 hangsugárzóhoz csomagolt tartozékokat. Abban az esetben, ha valami hiányozna, kérjük vegye fel a kapcsolatot azzal a szaküzlettel, ahol a hangsugárzót vásárolta.

Minden előlap mágnesosen csatlakozik a hangsugárzó házához. Az előlap külön van csomagolva, megelőzvén, hogy a szállításkor elmozduljon.

Megjegyzés: A mágnesesen csatlakozó előlapok feltételekor vagy levételekor ügyoljen arra, hogy ne sértse meg a terméket. Az előlap megsértheti a terméket / állványt ha ráesik. Ez kiküszöbölhető, ha lefedi az állványt, amig felrakja vagy leveszi az előlapot.

A magassugárzó membránja nagyon precíz, finom alkatrész, mely könnyen megsérülhet. A 800 Diamond sorozat, tartalmaz egy acél védőrácsot, mely megvédi a magassugárzót bármilyen sérüléstől. Ugyanakkor nagy odafigyeléssel mozgassa vagy tisztítsa a hangsugárzót.

Környezetvédelmi tájékoztató

A termék megfelel a nemzetközi előírásoknak, ideértve, de nem kizárólagosan a veszélycs anyagok eloktromos és elektronikus berendezésekben történő használatának korlátozását előíró

i. RoHS irányelvet (Restriction of Hazardous Substances), a vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló
ii. REACH irányelvet (Registration, Evaluation, Authorisation and restriction of CHemicals, valamint az elektromos és
iii. elektronikus berendezések hulladékairól szóló WEEE előírást (Waste Electrical and Electronic Equipment).

A termék megfelelő leselejtezéséről vagy újrahasznosításáról további információkat a helyi hulladékkezelőtől vagy hatóságtól kérhet.

A 800 Diamond sorozat magassugárzó egysóge elcsatolt alkatrész, amely mechanikusan el van szigetelve a kabinet tő részétől. Amikor az első alkalommal kicsomagolja a terméket a rögzítése lazának tűnhet. Ez azonban nem hiba, hanem a tervezés velejárója, és így biztosítja a hangsugárzó optimális tejessítményét.

Ha a magassugárzó háza a szállítás során elmozdult és beállítást igényel, a szerelvényt kissé előre és hátra lehet mozgatni annak érdokében, hogy a magassugárzó házának hátulja illeszkedjen a kabinet hátuljához.

A magassugárzó egységet kissé el lehet forgatni, hogy a Bowers & Wilkins logó függőlegesen álljon. A beállítás alkalmával ne eröltesse a lágy véghatároló elemeken túl a magassugárzót.

Megjegyzés: A beállítások során ügyelni kell arra, hogy az elcsatolt egység ne sérüljön meg – kérjük, forduljon a kereskedőjéhez, ha kétségei vannak a magassugárzó beállításával kapcsolatban.

1. Elhelyezés 3. Csatlakoztatás


Hangsugárzó beállítás

Ha projektort használ, hangáteresztő vászonnal, a HTM81 D4 vagy HTM82 D4 centersugárzót a képernyő mögé, a középpontba helyezze. Más esetekben közvetlen a vászon alá vagy fölé, a saját állványára vagy egy polcra, bútorra helyezze a hangsugárzót, lehetőleg legközelebb a fülmagassághoz.

Amennyiben padlón álló állványt szeretne használni, javasojuk az FS-HTM D4 állványunkat. Az FS-HTM D4 állítható centersugárzó állvány, mely lehetővé teszi, hogy a HTM81 D4 vagy HTM82 D4 4 vagy 8 fokos szögben való beállítását. Ez által, a hangsugárzó pont a az úlő helyzetben lévő fúlmagassághoz állítható be. A biztonság és a kivaló minőségű előadásmód érdekében kövesse pontosan az állvány összeszerelési útmutatóját.

Ha polcra vagy bútorra szeretné a centersugárzót tenni, javasojuk a mellékelt szivacsdugók használatát, hogy optimalizálja a hangzást (see Section 4: Fine Tuning and Running In).

Megjegyzés: Ha polcot használ, győződjön meg arról, hogy az kellőképpen orős a hangsugárzó súlyának megtartásához, továbbá a mellékelt négy öntapadós gumitalpat ragassza fel a hangsugárzó aljára.

Fonos biztonsági tudnivalók

Minden csatlakoztatást az audió rendszer ziképolt áliapotában végezzen. Mikor normal üzemben használja az audió rendszert, a szigeteletlen csatlakozók vagy kábelezés megérintése kellemetlen érzés lehet.

A HTM81 D4 és HTM82 D4 hangsugárzók sokfajta csatlakozatási módra alkalmasak: 4mm-es banándugók, 6mm-es és 8mm-es (1/4 in és 5/16 in) saruk, csupasz kábel 4mm-es átmérőig.

Fontos biztonsági megjegyzés

Egyes országokban, leginkább Európában a 4mm-es banándugó használata potenciális veszélyforrásnak tekinthető, mert az bedugható a hálózati aljzatokba is. Az európai CENELEC biztonsági előírásoknak megfelelően a 4mm-es lyukak műanyagból készült dugókkai vannak lozárva. Amennyíben olyan helyen használja ezt a terméket, ahol ezok az előírások elfogadottak, győződjön meg arról, hogy a banándugókat nem használja kisgyermek vagy tájékozatlan személy. A műanyag dugók eltávolíthatók, ha banándugót használ.

Hangsugárzókábel választásakor kérdezze ki a kereskedője tanácsát. A hangsugárzókábel impedanciája logyen alacsonyabb, mint az általunk javasolt maximális érték, melyet a technikai specifikációkban talál meg. Csak alacsony induktivitású kábel használjon, hogy ne jöhessen létre magasfrekvenciás gerjedés.

Köt pár csatlakozóajzat található a hangsugárzó hátulján, ezáltal kettős kábelezésre alkaimas. Hagyományos bekötéskor, használja a mellékelt áthidaló kábeleket és kösse össze az azonos polaritásokat.

Győződön meg amól, hogy a hangsugárzó pozitív csatlakozói (piros szinnel jelölve) az erősítő pozitív kimenetére vannak kötve és a negatív csatlakozók (fekete szinnel jelölve), az erősítő negatív kimenetével vannak összekötve. A helytelen csatlakoztatás (fordított polaritás) nem okoz kárt a hangszörókban, ellenben a sztereó kép és a mélynang is szegényes lesz. Csatlakoztatás után mindig húzza meg a csatlakozók sapkált, megelőzvén a zörgő hangokat.

1. Finomhangolás és bejáratás

2. Ápolás

A finomhangolás megkezdése előtt győződjön meg arról, hogy minden csatlakozás megfelelő és biztonságos.

Ha a falaktól távolabb mozgatja a hangsugárzókat, akkor csökken a mélyhangok szintje. A hangsugárzók mögötti tér mélységérzetet is segít létrehozni. Ezzel ellentétben, ha a falakhoz közel helyezi a hangsugárzókat, akkor növekszik a mélyhangok szintje. Ha csökkenteni szerelné a mélyhangok szintjet a hangsugárzók faltól történő távolitása nélkül, akkor holyozze a szivacsdugókat a reflexcsövekbe a bal oldáli lenti ábrának megfelelően. Ha a mélyhang nem egyenletes a frekvenciában, akkor azt gyakran a helyiség rezonanciája okozza. Előszór próbálja meg felmérni egy szivacsdugó / gyűrű reflexnyilásba való behelyezésének hatását, mielőtt mindkét nyilásba behelyezné a szivacsdugókat / gyűrüket.

Akár a hangsugárzók vagy a hallgató kis elmozdulása is óriási hatással lehet arra, hogy a rezonanciák hogyan befolyásolják a hangot. Próbálja a hangsugárzókat egy másik fal mellé helyezni. Még a nagyméret-bútorok mozgatása is befolyásolhatja a hatást.

Ha a centerkóp nem főkuszált, akkor próbálja egymáshoz közelíteni a hangsugárzókat, vagy fordítsa őket befelé, hogy egy pontra nézzenek a hallgatási pozíció elé.

Ha a hang túl durva, növelje a puha bútorzat mennyiségét a helyiségben (például használjon nehéz függönyöket), vagy csökkentse, ha a hang túl unalmas, és élettelen.

A legigényosebb zenchallgatáskor távolítsa el a mélysugárzók és a középsugárzó (óvatosan fogja meg a rács szélét majd óvatosan húzza el a háztól) előlapját.

A hangsugárzók hangminősége a kezdeti használat során jelentősen vátozik. Amennyiben a hangsugárzót hideg helyen tárolták, a mechanikai alkatrészeknek, illetve a hangszeróban lévő csillapító folyadéknak időre van szüksége, hogy a megfelelő mechanikai jellemzőit visszanyorjo. Ez az időszükséglet függ az üzembe helyezést megelőző tárolási feltételektól, és a használat módjától. Általában a hőmérsékleti jellemzők maximum egy hét alatt stabilázálnak, a mechanikai jellemzők kb. 15 óra átlagos használat utan érik el optimális értékeiket.

A termék felülete idönként portalanítást igényol. Javasoljuk, hogy használja a mellékelt tisztítókendőt. Ha szeretne aerosolos vagy más tisztítószert használni, a rongyra fújja rá először, majd tesztelje azt egy kis felületen, mert előfordulhat, hogy néhány tisztítószer károsítja a hangdoboz felületét. Óvja a terméket csiszoló hatású, savas, lúgos vagy antibakteriális anyagokat tartalmazó szerektől. Ne használjon tisztítószereket a hangszórök takarításához, mert az kárt okozhat a hangszórókban.

Amikor a Bowers & Wilkins hangfalait valóci fafurnér bevonattal látjuk el, a lehető legjobb minőségű anyagokat használjuk, és UV fénynek ellenálló lakkbevonattal látjuk el, minimalizálva a fumér elszineződését. Ennek ellenére, mint minden természetes anyag a környezettöl függően megváltozik és a fumér színe idővel enyhén megváltozik. A színkülönbségek kiegyenlithetőek úgy hogy a hangsugárzót lehetőleg mindenhol hasonló napsugárzásnak tesszük ki. Ezen folyamat néhány napig vagy akár hětekig is eltarthat. A folyamat gyorsítható UV lámpa óvatos használatával. A fa felületsk tartsuk távol a direkt hősugárzástól, például radiátor és meleg levegőt kibocsáltó szellőzéstől, minimalizálva a fumér berepedezésének az esélyét.

A magassugárzó házának texturált bevonata van, amely felszínes nyomokat gyűjthet. Ezek a nyomok eltüntethetőek a mellékelt törlőkendő segítségével, mellyel a magassugárzó háza körül, a felületi bevonat irányával egy vonalban törölje lo a nyomokat.
