HTM82 D4 - 스피커 BOWERS & WILKINS - 무료 사용 설명서

제품 유형	중앙 스피커
브랜드	Bowers & Wilkins
모델	HTM82 D4
시리즈	800 시리즈 다이아몬드
스피커 유형	2웨이: 미드/우퍼 및 다이아몬드 트위터
트위터	기계적으로 분리된 다이아몬드
그릴	자기식 및 탈착 가능
포함된 액세서리	그릴(미드 및 우퍼), 연결 케이블, 접착식 발, 폼 플러그, 청소용 천
연결 케이블	2개 제공(바이와이어링 또는 표준 연결용)
발	4개의 자체 접착 플라스틱 발 제공
폼 플러그	저음 조정용 2개 분리형 플러그
청소	제공된 천 사용; 연마제, 산, 암모니아 또는 항균 제품 피할 것
목재 관리	UV 바니시; 열원 피할 것; 색상 균일화를 위해 햇빛에 노출
안전	유럽 규격 바나나 플러그(플라스틱 캡); 전원 차단 상태에서 연결하세요
설치	2인 개봉 권장; 긁힘 방지를 위해 장신구 제거
위치 선정	전용 스탠드 FS-HTM D4 권장; 4° 또는 8° 기울기 조절 가능
바이와이어링	후면에 두 쌍의 단자로 가능
에이징	기계적 안정화를 위해 약 15시간 정상 사용
트위터 분리	트위터 본체가 기계적으로 격리됨; 이동 시 약간 조정 가능
전원	패시브(외부 앰프 필요)

자주 묻는 질문 - HTM82 D4 BOWERS & WILKINS

HTM82 D4 중앙 스피커를 어떻게 설치하나요?

설치할 방에서 두 사람이 스피커를 개봉하세요. 자기식 그릴을 조심히 제거하세요. 전용 스탠드 FS-HTM D4 또는 단단한 선반 위에 스피커를 위치시키세요. 선반 위에 놓는 경우 제공된 접착식 발을 사용하세요. 극성을 맞춰 케이블을 연결하세요(빨간색 링이 양극, 검은색이 음극).

저음 레벨을 어떻게 조정하나요?

저음 레벨을 줄이려면 전면에 있는 덕트에 제공된 폼 플러그를 삽입하세요(먼저 그릴을 제거). 먼저 하나만 사용하고 필요하면 모두 사용하세요. 더 가벼운 보정을 위해 폼 링만 사용할 수도 있습니다.

이 스피커에 바나나 플러그를 사용할 수 있나요?

네, 단자는 4mm 바나나 플러그를 받지만 일부 국가(특히 유럽)에서는 안전상의 이유로 구멍이 플라스틱 캡으로 막혀 있습니다. 바나나 플러그를 사용하려면 이 캡을 제거하고, 전원 콘센트에 삽입될 수 없도록 해야 합니다.

스피커를 손상시키지 않고 어떻게 청소하나요?

제공된 천으로 캐비닛의 먼지를 털어내세요. 세척제를 사용하는 경우 먼저 천에 뿌리고 작은 표면에서 테스트하세요. 연마제, 산, 암모니아 또는 항균 제품은 피하세요. 스피커 자체는 절대 청소하지 말고 만지지 마세요.

트위터가 정렬되지 않은 것 같습니다. 정상인가요?

네, 정상입니다. 트위터 본체는 기계적으로 분리되어 있어 운송 중에 이동할 수 있습니다. 로고를 정렬하기 위해 앞/뒤로 아주 약간 재배치하거나 부드럽게 돌릴 수 있습니다. 부드러운 스톱 이상으로 힘을 가하지 마세요. 의심스러우면 판매점에 문의하십시오.

스피커 그릴을 어떻게 제거하나요?

그릴은 자석으로 고정됩니다. 모서리를 잡고 앞으로 부드럽게 당기세요. 미드/우퍼 스피커 그릴은 더 무겁고 별도로 포장되어 있습니다. 베이스를 긁지 않도록 주의하세요. 그릴을 제거하거나 다시 장착할 때 베이스를 덮으세요.

HTM82 D4에 어떤 스탠드를 사용해야 하나요?

Bowers & Wilkins는 HTM81 D4 및 HTM82 D4 중앙 스피커용으로 특별히 설계된 FS-HTM D4 스탠드를 권장합니다. 이 스탠드는 4° 또는 8°로 기울기를 조절하여 청취를 최적화할 수 있습니다. 안전과 성능을 위해 스탠드 조립 지침을 따르세요.

상자에 액세서리가 누락된 경우 어떻게 해야 하나요?

상자에는 일반적으로 미드 그릴 1개, 우퍼 그릴 2개, 연결 케이블 2개, 접착식 플라스틱 발 4개, 2개 분리형 폼 플러그 2개, 청소용 천 1개가 들어 있습니다. 누락된 품목이 있으면 스피커를 판매한 판매점에 직접 문의하십시오.

바이와이어링은 어떻게 하나요?

HTM82 D4는 후면에 두 쌍의 단자가 있습니다. 바이와이어링을 위해 동일 극성의 단자 쌍을 연결하는 제공된 연결 케이블을 제거하세요. 그런 다음 앰프의 별도 스피커 케이블을 각 쌍에 연결하세요(하나는 저음용, 하나는 중음/고음용). 극성을 준수하세요.

스피커 에이징 기간은 얼마나 되나요?

기계적 구성 요소(스피커 서스펜션)는 최적 성능에 도달하기 위해 약 15시간의 정상 사용이 필요합니다. 스피커를 추운 환경에 보관한 경우 에이징 전에 주말 동안 안정화가 필요합니다.

사용 설명서 HTM82 D4 BOWERS & WILKINS

Bowers & Wilkins 제품을 구매하여 주신태 대해 깊이 감

사 드립니다. Bowers & Wilkins 의 창립자 John Bowers

는 가정에서 오디오의 즐거움을 느끼게 하는 중요 요소는

창의력이 풍부한 디자인, 혁신적 엔지니어링과 고도의 기

술이라고 확신하였습니다.그의 신념은 현재도 Bowers

& Wilkins에서 공유되고 있으며 Bowers & Wilkins가 설

계하는 모든 제품에 생명을 붙어 넣고 있습니다.

800 시리즈 다이아몬드는 성능이 매우 뛰어난

스피커로서 설치하는데 세심한 주의가 필요합니다.

사용하시기 전에 이 매뉴얼을 잘 읽어 보시기 바랍니다.

52쪽에 계속 →

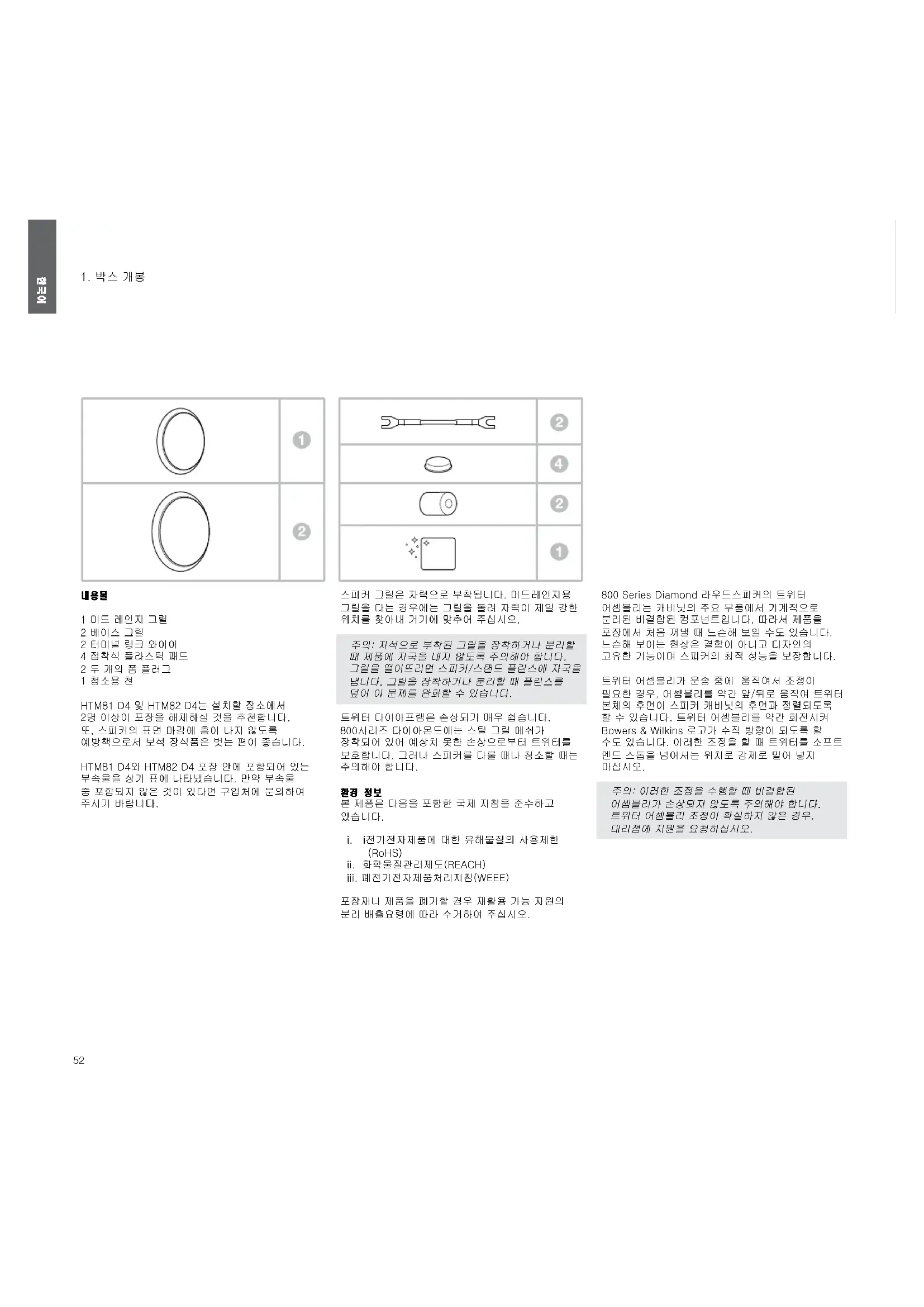

1. Unpacking

	①
	②

Carton Contents

1미드 레인지 그릴
2베이스그릴
2 터미널 링크 와이어
4 접착식 플라스틱 패드
2두개의품플러그
1 청소용 친

HTM81 D4 및 HTM82 D4는 설치할 장소에서 2명 이상이 포장을 해체하실 것을 추천합니다. 또, 스피커의 표면 마감에 흥이 나지 않도록 예방책으로서 보석 장식품은 벗는 편이 좋습니다.

HTM81 D4와 HTM82 D4 포장 안에 포함되어 있는 부속물을 상기 표에 나타냈습니다. 만약 부속물 중 포함되지 않은 것이 있다면 구입처에 문의하여 주시가 바랍니다.

스피커 그릴은 자력으로 부착됩니다. 미드레인지용 그릴을 다는 경우에는 그릴을 들라 자력이 제일 강한 위치를 찾아내 거기에 맞추어 주십시오.

주익: 자석으로 부착된 그림을 장착하거나 분리할 때 제품에 자국을 내지 않도록 주의해야 합니다. 그림을 떨어뜨리면 스피커/스텐드 플린스에 자국을 납니다. 그림을 장착하거나 분리할 때 플린스를 뒄어 이 문제를 완화할 수 있습니다.

트워터 다이아프램은 손상되기 매우 쉽습니다. 800시리즈 다이아몬드에는 스틸 그릴 메쉬가 장착되어 있어 예상치 못한 손상으로부터 트워터를 보호합니다. 그러나 스피커를 다룰 때나 청소할 때는 주의해야 합니다.

환경 정보

본 제품은 다음을 포함한 국제 지침을 준수하고 있습니다.

i. i전기전자제품에 대한 유해물질의 사용제한 (RoHS)
ii. 회학물질관리제도(REACH)
iii. 폐전기전자제품처리지침(WEEE)

포장재나 제품을 폐기할 경우 재활용 가능 자원의 분리 배출요령에 따라 수거하여 주십시오.

800 Series Diamond 리우드스피커의 트워터 이셀블리는 캐비 naïț의 주요 부품에서 기계적으로 문리된 비결험된 컴포넌트입니다. 따라서 제품을 포장에서 처음 얘痂 때 느슨해 보일 수도 있습니다. 느슨해 보이는 현상은 결량이 아니고 디자인의 고유한 기능이며 스피커의 최적 성능을 보장합니다.

트워터 어센블리가 운송 중에 웅직여서 조정이 필요한 경우, 어센블리를 약간 암/뒤로 웅직여 트워터 본체의 후면이 스피커 캐비넛의 후면과 정렬되도록 할 수 있습니다. 트워터 어센블리를 약간 회전시켜 Bowers & Wilkins 로고가 수직 방향이 되도록 할 수도 있습니다. 이러한 조정을 할 때 트워터를 소프트 엔드 스톱을 넘어서는 위치로 강제로 밀어 넣지 미십시오.

주의: 이러한 조정을 수행할 때 비결합된 어셈블리가 손상되지 않도록 주의해야 합니다. 트워티 어셈블리 조정이 확실하지 않은 경우, 대리점에 지원을 요청하십시오.

2.설치 위치 3.연결

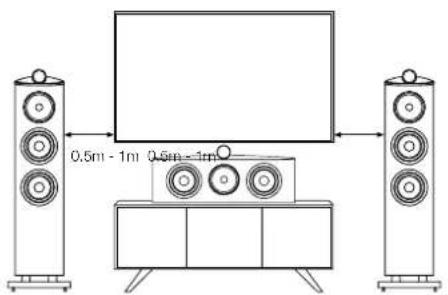

음향을 투과하는 사운드 스크린과 항계 프로젝터를 사용할 경우 HTM81 D4 또는 HTM82 D4 스피커를 스크린의 센터 뒤에 배치하십시오. 그렇지 않을 경우, 플루어 스텐드, 가구, 벽 선반을 이용하여 스크린 바로 아래 또는 뒤에 가능한 한 귀 높이와 거의 일치하도록 설치하여 주십시오.

플로어 스탠드를 사용할 경우 전용 스탠드 FS-HTM D4를 권장합니다. FS-HTM D4는 HTM81 D4나 HTM82 D4 스피커를 4° 또는 8° 각도로 조절이 가능합니다. 이 범위는 리스너가 앉았을 때 스피커를 리스너의 귀 높이로 향하기 쉽게 조절할 수 있는 각도입니다. 플로어 스탠드 조립 지침은 안전과 성능을 위해 중요히므로 매뉴일을 참조하십시오.

선반이나 가구를 이용하여 설치할 경우에는 품플러그를 사용하여 포트 퍼포먼스를 최적화할 것을 권장합니다 (색션 4: 미세 조정 및 실행'을 참조하십시오.).

주의: 선반 위에 설치할 경우 선반이 스피커 하중을 충분히 지지할 수 있어야 하며 4개의 점착 고무 패드를 스피커 바닥에 부착하여 주십시오.

한 안전 지침

오디오 장비를 끈 상태에서 스pherical 힘니다. 정상 작동 상태에서 오디오 장비를 사용할 때 철연되지 않은 스피커 단지 또는 배선에 접촉하면 예기치 않은 결과를 초래할 수 있습니다.

HTM81 D4 및 HTM82 D4 스피커 단자는 4mm 바니니 플러그, 6mm, 8mm 스페이드 그리고 4mm 구경의 나선까지 여러 가지로 단말 처리된 케이블을 연결할 수 있습니다.

중요한 안전상의 주의

한국과 유럽을 비롯한 일부 국가의 경우 4mm 바니나 플러그는 전원 콘센트 (차단 써티가 없는)에 삽입될 수 있습니다. 때문에 장재적 안전 위험 요소로 간주되고 있습니다. 유럽 전기표준회의(CENELEC) 규정에 부합하기 위해 4mm 구점의 단자 혹은 플라스틱 핀으로 차단됩니다. 이와 같은 조건이 적용되는 국가에서 본 제품을 사용할 경우 바니나 플러그는 어린이나 사전 지식이 없는 사람들에게 위험을 줄 수 있기 때문에 사용할 수 없다는 것을 명심하십시오. 바니나 플러그를 사용하려는 경우, 플라스틱 핀을 제거할 수 있습니다.

스피커 케이블을 선택하려면 구입처에 문의하여 주십시오. 총 임피던스는 스피커의 사양에서 추천되는 최대치보다 낮게 하고 지 인덕턴스 케이블을 사용하여 고역이 감쇠하지 않도록 하십시오.

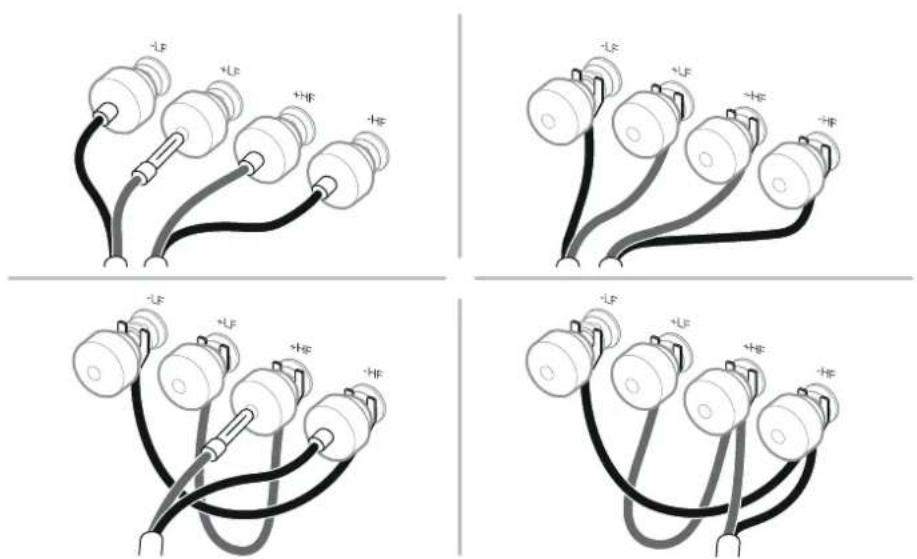

스피커 후면에는 2상의 단자가 있어서 바이-와이어링 연결이 가능합니다.(위) 일반적인 싱글외이어링 연결에서는 부속의 점퍼 케이블로 동일극성의 단자를 연결하십시오.

스피커의 플러스 단자(적색)와 엠프의 플러스 출력 단자가, 스피커의 마이너스 단자( Ole색)와 엠프의 마이너스 출력 단자가 올바르게 연결되었는지 확인하십시오. 연결이 올바르지 않을 경우 스피커가 손상되지는 않지만 스테레오 이미지가 흐려지고 지역이 손실될 수 있습니다. 단자 컥은 물어지지 않도록 향상 꽕 조여 주십시오.

4.미세조정 및 실행

1. 관리

튜닝을 실시하기 전에 모든 연결 상태가 올바르고 안전한지 확인하십시오.

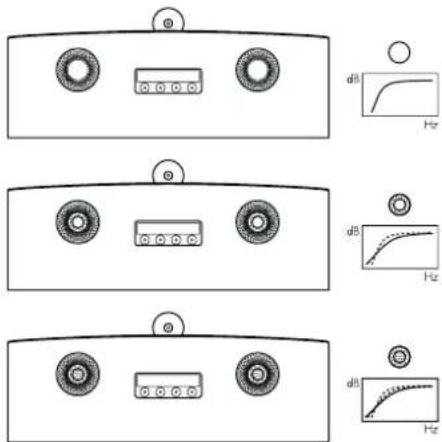

일반적으로 스피커를 벽에서 멀리 떄어 놓을수록 저음이 감소됩니다. 스피커 뒤쪽에 공간을 확보해야만 권이 있는 응장감을 얻을 수 있습니다. 반대로 말하면 스피커를 벽에 가까이 설치하면 저음이 증가합니다. 벽과의 거리를 변경하지 않고 저음 양을 줄이고 싶디면 스피커의 베이스 포트에 품 플리그룹, 저음 양을 약간 만 좁이려면 베이스 포트에 품 링을 삽입해 보십시오. (위 그림) 두 개의 포트에 품 플러그/링을 장착했을 때 발생하는 영향을 평가하기 전에 포트 중 하나에 품 플러그/링을 장착했을 때 발생하는 영향을 링가해보십시오.
혹시 지역 주파수가 고르지 않다고 느껴지면 이는 리스닝 봉의 공전 모드 때문에가 가능성이 있습니다. 스피커의 위치 또는 감상 위치가 조금만 바뀌어도 이러한 공진의 영향이 개선될 수 있습니다. 감상 위치를 이동하거나 스피커를 다른 벽 쪽으로 옳거 보십시오. 큰 가구의 위치가 공진모드에 영향을 미칠 수 있습니다.
센터 이미지가 또 express하지 않을 경우 좌우 스피커의 간격을 줄어거나 스피커의 설치각도를 청취 위치 앞에 맞추어 좀 더 안쪽으로 향하게 하면 개선될 수도 있습니다.
고음이 많아 소리가 밝게 드릴 경우에는 음을 흡수하는 부드러운 가구 등을 늘리면 (예를 들면 두꺼운 커튼을 사용하는 등) 사온드 밸런스를 조정하는데 도움이 됩니다. 반대로 음이 명료하지 않으면 이런 가구를 줄여 보십시오.
가장 색프한 음으로 감상하시려면 저음, 중음 그릴을 제거하십시오. 그럴 가장자리를 잡은 후 부드럽게 당겨서 캐비넛으로부터 분리하십시오.
스피커의 성능은 초기 사용 기간 동안 미소하게 변화됩니다. 스피커를 차가운 곳에서 보관한 경우에는 드라이브 유닛의 담명제 및 서스펜션이 분래의 기계적 특성을 정상적으로 회복하기까지 일정 시간이 소요됩니다. 또한 드라이브 유닛 서스펜션도 처음 한 시간만 사용하면 부드러워집니다. 스피커가 분래의 성능을 회복하기까지 필요한 시간은 보관 조건이나 사용 상태 등에 따라 다릅니다. 스피커가 온도 영향을 받지 않고 안정되기까지는 최소 1주일이 걸리며, 기계적 부품들은 평균 15시간 정도 사용한 후에야 본래의 디자인 특성을 얻을 수 있습니다.
캐비닛 표면은 먼지만 닭으면 됩니다. 에어로졸이나 클리너를 사용할 경우에는 먼지 캐비닛에서 그릴을 소심스럽게 분리하십시오. 스프레이는 캐비닛에 직접 뿌리지 알고 부드러운 천에 뿌러 사용하십시오. 클리너가 스피커 표면에 손상을 주지 않는지 먼저 국부 테스트를 통해 확인하십시오. 연마성이 있거나 산, 알칼리, 항균제를 함유한 제품은 사용하지 마십시오. 드라이브 유닛 표면에는 클리너를 사용하지 마십시오. 드라이브 유닛은 손상될 위협이 있으므로 건드리지 않도록 각별히 주역하십시오.
리얼 우드로 마감되는 Bowers & Wilkins 스피커는 최상금 비니어를 임선, UV를 차단하는 략커로 처리항으로써 오랜 시간이 흘러도 색상 변화가 최소화됩니다. 모든 자연 소재처럼 비니어도 환경에 따라 어느 정도 색상이 변화됩니다. 특히 그릴로 멋여있는 부분이나 그럼자로 덮여 있던 부위는 다른 부위보다 색상 변화가 보다 서서히 진행되기 때문에 변색 효과를 쉽게 알 수 있습니다. 색상이 차이가 나게 되면 비니어 표면 전체를 노출시켜 색상이 같아질 때까지 고르게 햇빛을 찍면 없어집니다. 이 과징은 수일 또는 수주가 걸릴 수도 있으나 UV 람프를 조심스럽게 사용하면 기간을 단축시킬 수 있습니다. 우드 비니어가 갈라지거나 트는 wordt 방지하기 위해 라디에이터나 은풍기와 같이 열이 발생되는 기기 근처에는 설치하지 마십시오.
트워티 하우징은 취급 시 표면에 자국이 남을 수 있는 특별한 질감이 있는 표면 마감 처리가 되어 있으므로. 제공된 청소용 천으로 하우징 주변을 표면 질감과 정렬시켜 청소해야 합니다.
