Door eGuard Video Bell DG8500 - Intercomunicador Burg Wächter - Manual de utilização gratuito

Tipo de produto	Interfone de vídeo sem fio com campainha
Marca	Burg Wächter
Modelo	Door eGuard Video Bell DG8500
Banda de frequência Wi-Fi	2,4 GHz
Protocolos Wi-Fi	802.11 b/g/n
Alcance máximo Wi-Fi	60 m em campo aberto
Potência de transmissão Wi-Fi	< 100 mW
Banda de frequência de rádio (gongo)	433 MHz – 434 MHz
Alcance máximo de rádio	30 m
Alimentação	Tensão alternada 8~20 V CA via campainha existente
Bateria integrada	Sim, carrega via alimentação
Ângulo de visão	Não especificado, câmera grande angular
Visão noturna	Sim, sensor infravermelho passivo (PIR)
Áudio	Microfone e alto-falante, modo duplex
Gravação	Em cartão SD (não fornecido) ou smartphone
Aplicativo	Tuya Smart (iOS/Android)
Acessórios fornecidos	Chave de fenda, gongo de rádio, cabos, bornes, buchas, parafusos, proteção contra chuva
Dimensões (aprox.)	Aproximadamente 14 x 5 x 3 cm (estimativa)
Peso (aprox.)	Aproximadamente 200 g (estimativa)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar água nem produtos químicos.
Segurança	Desligar a corrente antes da instalação. Usar um transformador 8~20 V CA adequado.
Peças sobressalentes e reparabilidade	Cartão SD acessível. Nenhuma peça sobressalente prevista. Reparo por profissional.
Temperatura de funcionamento	Não especificada, uso externo com proteção solar/chuva

Perguntas frequentes - Door eGuard Video Bell DG8500 Burg Wächter

O que fazer se o anel de LED não acender?

Verifique a alimentação em tensão alternada nos contatos da placa de base com um multímetro. Certifique-se de que o transformador da campainha fornece 8~20 V CA e que o interruptor Liga/Desliga está em ON.

Por que a instalação do dispositivo falha?

Use a versão mais recente do aplicativo Tuya Smart. Desative temporariamente o Wi-Fi 5 GHz. Aproxime o módulo do roteador ou use um repetidor Wi-Fi. Reinicie o sistema mantendo o botão de reset pressionado por 10 segundos.

Nenhuma gravação está sendo feita, por quê?

Verifique o espaço livre no cartão SD. Formate o cartão SD no aplicativo (Configurações > Cartão de memória). Substitua o cartão SD se estiver com defeito.

A qualidade da imagem está ruim, o que fazer?

A qualidade depende da conexão de Internet do módulo e do seu smartphone. Certifique-se de que o sinal Wi-Fi está forte (alcance máximo 60 m em campo aberto). Reduza as interferências.

Muitas imagens ou notificações, como resolver?

Reduza a sensibilidade do sensor PIR nas configurações do aplicativo (Configurações > Interruptor infravermelho passivo). Você também pode desativar a detecção.

A campainha com fio existente não funciona mais, por quê?

O módulo só pode comutar uma carga elétrica limitada. Se a campainha existente ultrapassar esse limite, substitua-a por outro modelo ou use o gongo de rádio fornecido.

O gongo de rádio não toca, o que verificar?

Verifique se as pilhas AA estão corretamente inseridas e carregadas. Para recoplar o gongo, mantenha a tecla de nível sonoro/pairing pressionada por 10 segundos, depois acione brevemente o botão da campainha no módulo.

Como adicionar um novo dispositivo no aplicativo Tuya?

Abra o aplicativo, toque em '+' ou 'Adicionar dispositivo', selecione 'Sensor de segurança' e depois 'Câmera de segurança'. Siga as instruções para conectar o módulo ao Wi-Fi.

Como compartilhar o acesso com um membro da família?

No aplicativo, toque no módulo, depois nos três pontos no canto superior direito. Selecione 'Compartilhar dispositivo' e siga as instruções para convidar outro usuário.

Como redefinir o módulo para as configurações de fábrica?

Mantenha o botão de reset (localizado na parte inferior) pressionado por cerca de 10 segundos até que o sistema reinicie. O LED piscará para confirmar.

MANUAL DE UTILIZADOR Door eGuard Video Bell DG8500 Burg Wächter

Sensor infravermelho passivo (PIR) Câmera Botão da campainha Slot para cartão micro SD ON/OFF Botão Reset Altifalante

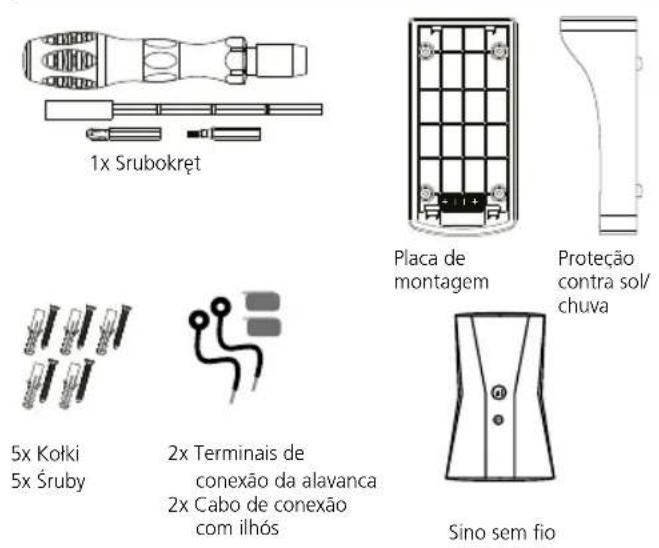

Acessórios

1x Srubokrêt Placa de montagem Proteção contra sol/chuva 5x Kołki 5x Śruby 2x Terminais de conexão da alavanca 2x Cabo de conexão com ilhós Sino sem fio

Descrição do sistema

O presente Door eGuard Video Bell DG8500 é um módulo de interfone de vídeo baseado em WiFi de 2,4GHz para uso e substituição dos sistemas de campainha de dois fios existentes, com fonte de alimentação de 8\~20 VCA. Quando o botão da campainha é pressionado, o sino é acionado e uma notificação push é enviada em paralelo ao seu smartphone. Você sempre pode acessar o sistema enquanto estiver em movimento e falar com a(s) pessoa(s) na porta. A bateria recarregável integrada é carregada pela fonte de alimentação ao pressionar o botão.

Dados técnicos

objetivamente Grande angular largo de 160°

Resolução 1280 x 720 a 25 quadros por segundo

Compressão de dados H.264

Visão noturna LEDs IR com visibilidade eficazde até 5m*

Detecção de movimento Detector de movimento PIR de até 5m

Memória Slot de cartão SD fornecido para cartõesMicro SDHC de até 32GB

Transmissão de áudio Áudio bidirecional com reduçãode ruídos

Bateria interna Bateria de iões de lítio

Consumo < 2.5 W

Tensão de alimentação ~8 – 20 Vac

Temperatura de operação -20°C – 60°C

Temperatura de armazenamento -40°C – 70°C

Proteção de contra intempéries IP55 (montado)

eGuard WIFI

Banda de frequência WiFi 2.4 Ghz
Protocolos WiFi	802.11 b / g / n
Alcance do WiFi	Máximo de 60m em campo livre*
Potência de transmissão máx. do WiFi	<100 mW

eGuard 433Mhz

Banda de frequência de rádio	433 Mhz – 434 Mhz
Potência de emissão máx.	<10 dBm
Alcance máx.	30 m

* O alcance real depende das condições locais..

Preparação

IMPORTANTE: Desenergize o sistema para evitar ferimentos graves, incêndio, danos materiais, choque elétrico, etc. Certifique-se de que não haja cabos ou tubulação de água na área de montagem do dispositivo. Antes da instalação, verifique se o sistema está livre de tensão e protegido contra a ativação não autorizada.

O trabalho em sistemas elétricos só deve ser realizado por pessoal qualificado.

Poderá ser necessário substituir o transformador de campainha existente por um transformador adequado de 8\~24VAC.

1. Utilize a chave de fenda incluída e a de ponta sextavada para desparafusar os parafusos na parte de baixo do dispositivo em aproximadamente 5 mm.

2. A inserir o cartão SD (não incluído) Insira o cartão SD no slot fornecido no canto inferior esquerdo na parte traseira do dispositivo.

3. Remova a campainha antiga. O sino embutido no prédio pode continuar a operar normalmente, se sua resistência interna for menor que 5 ohms.

Parafusos de segurança

Instalação

Indicação: Verifique no seu smartphone antes de instalar se a intensidade do sinal do WiFi está boa o suficiente. Se necessário, utilize um repetidor de WiFi para obter melhor intensidade do sinal.

1 2 3 4 5 6 7 8

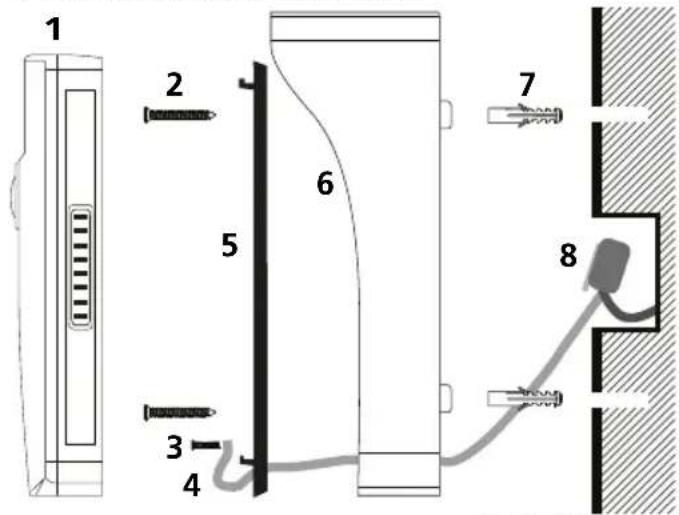

Fig. indicativa da estrutura

1	Módulo de interfone de video	5	Placa base
2	Parafusos de fixação de 30mm	6	Proteção contra sol/chuva
3	Parafusos do cabo	7	Bucha
4	Cabo com ilhós	8	Terminais de conexão da alavanca

1. Conecte os terminais de conexão da alavanca com o cabo da campainha existente.
2. Segure a placa base na posição de montagem desejada e marque os orifícios com um lápis.

3. Faça um furo com cerca de 30mm de profundidade com uma broca de 6mm e insira as buchas existentes.

4. Conecte os cabos existentes à placa base. Utilize a ponta cruzada existente para soltar e apertar os parafusos. Os parafusos são inseridos através dos ilhões dos cabos. Aperte os ilhões com as mãos.

1. Para uso externo, recomendamos utilizar a proteção contra sol/chuva. Encaixe a placa base na proteção contra sol/chuva para que os furos se sobreponham.

2. Puxe os cabos através do slot fornecido abaixo da placa e, se necessário, a proteção contra sol/chuva.

3. Conecte os cabos com os terminais de conexão da alavanca aos cabos da campainha existentes da instalação local.

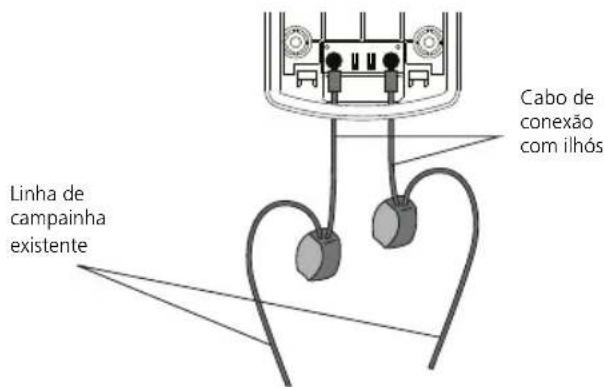

Cabo de conexão com ilhós Linha de campainha existente

1. Aparafusar a placa base (opcional: incl. proteção contra sol/chuva) à mão (2). As cabeças dos parafusos devem estar devidamente encaixadas nas cavidades previstas para esse fim e não devem sobressair para além delas.
2. Primeiro, pendure o eGuard com o lado superior nos dois suportes superiores da placa base. Em seguida, pressione a parte inferior plana na placa base. Empurre a carcaça, com uma leve pressão, aproximadamente 1,5mm para baixo, até que a placa base esteja nivelada com a carcaça
3. Para afixar o dispositivo, utilize a chave de fenda fornecida e a ponta sextavada para apertar cuidadosamente os parafusos na parte inferior no sentido horário.

Colocação em funcionamento

1. Certifique-se de que todos os cabos e linhas não estejam danificados e conectados com segurança. Deslize a chave liga/desliga para a posição ON
2. Ligue a corrente (fusível) do transformador da campainha novamente. O LED anel azul no sistema acende ao redor do botão da campainha. Espere até que o sistema anuncie pelo som que está pronto para conectar-se

Indicação: Se o LED anel não acender no sistema, leia as FAQ antes de continuar com a próxima etapa do comissionamento.

1. Agora prossiga com a instalação do aplicativo TUYA.

Colocação em funcionamento do aplicativo

Utilize o TUYA Smart App para a operação do sistema.

Baixe e instale o TUYA Smart App da App Store correspondente.

Para utilizar o aplicativo, é necessário um registo. Por favor, observe a política de privacidade da TUYA para a sua região.

http://smart.tuya.com/private

Se já tiver uma conta TUYA, faça o login.

TUYA e TUYA Smart são marcas registradas da Tuya Inc. BURG-WÄCHTER KG não tem influência sobre a apresentação, processamento de dados, funções ou conteúdo do aplicativo. Se tiver alguma dúvida, contate o suporte no aplicativo da TUYA.

Adicionar um novo dispositivo

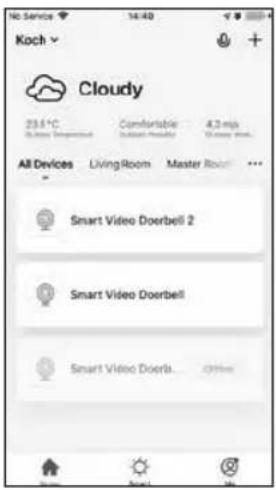

1. Toque em „+“ ou no botão „Adicionar dispositivo“.

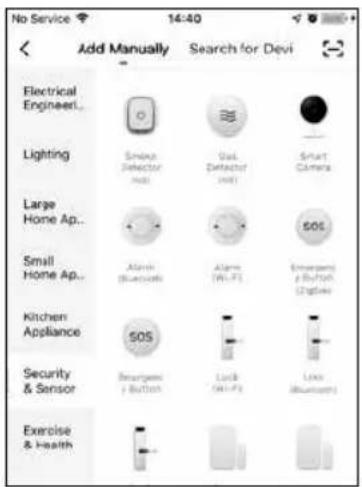

2. Seleção na lista -> Sensor de segurança -> Câmera de segurança

Koch Cloudy 23.6°C Comfortable 4.2 mpa All Devices LivingRoom Master Room ... Smart Video Doerbell 2 Smart Video Doerbell Smart Video Doers... Offshore

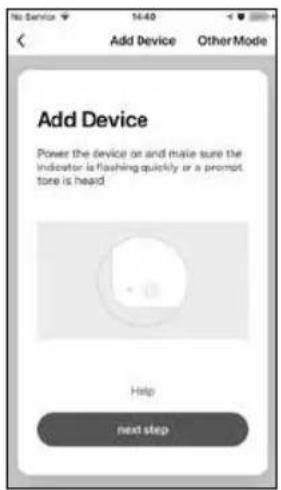

1. Toque em „Próximo passo” quando o círculo ao redor do botão da campainha piscar.
   Indicação: Se o sistema não estiver pronto, pressione e segure o botão de reinicialização (...), na parte inferior da caixa do sistema básico da porta, por cerca de 10 segundos, e aguarde até que o sistema seja reiniciado.

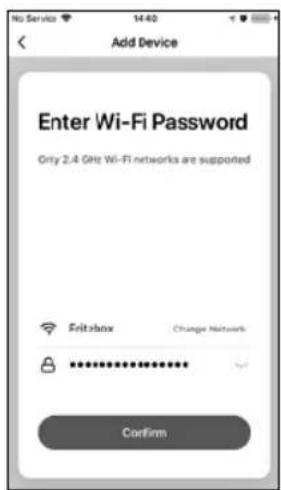

2. Seleccione a sua rede WiFi, insira a senha e „confirme“ a entrada

1. Indicação: Na próxima etapa, segura o código QR exibido aproximadamente 15-20cm na frente da câmera do sistema eGuard (...) até soar um bipe. Varie a distância, caso necessário. Em seguida, continue a tocar em „bipe ouvido”.
2. O sistema será agora registado no servidor e conectado à sua conta.
3. O sistema será agora exibido na sua lista de dispositivos.

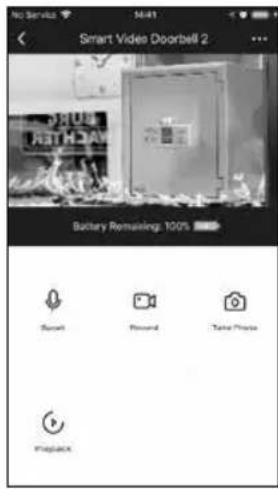

Falar: Ativa o alto-falante e o microfone para falar com a pessoa na frente da porta.

Gravar: Inicia/interrompe a gravação (vídeo e som) no smartphone. Por exemplo, vandalismo.

Fotografar: Salva uma foto no smartphone.

Reprodução: Recupera gravações/mensagens do cartão SD do sistema (cartão SD não incluído).

Importante: Por favor, observe as disposições legais da política de privacidade. (PP)

Smart Video Doorbell 2 Battery Remaining: 100% Smart Forward Taste Photos Playback

A definir as funções básicas:

• Girar imagem
• Mostrar marcas d'água
• Modo de áudio: Modo de áudio unidirecional/bidirecional

Interruptor infravermelho passivo (PIR):

Ajuste da sensibilidade do sensor.

Configurações do cartão de memória:

• Capacidade/memória utilizada/memória livre
• Formatar/apagar cartão SD

Feedback:

Envie uma mensagem para a equipe de suporte da TUYA, se tiver alguma dúvida sobre o aplicativo ou a instalação.

Informação do Firmware:

• Exibe a versão do firmware instalada atualmente.
• Recuperar se uma versão de firmware mais recente estiver disponível.

Exclui o dispositivo da sua conta.

Sino sem fio

O sino sem fio é alimentado por duas pilhas AA. As pilhas são colocadas na parte inferior do dispositivo. Preste atenção na polaridade das pilhas

Sino sem fio Volume Toque

Tampa das pilhas Fundo

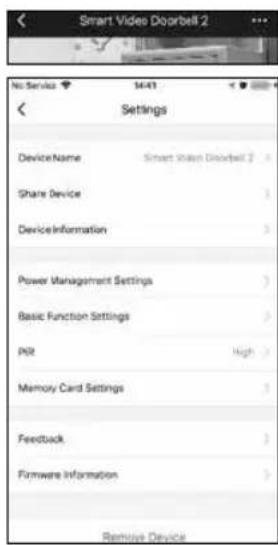

Ajustar configurações

Para ajustar as configurações de fábrica, toque no sistema e, no menu exibido, toque em „...” no canto superior direito.

Modigique o nome do dispositivo:

Atribua um nome individual.

Compartilhe acesso ao sistema, por exemplo com os membros da sua família.

Informação do dispositivo:

Administrador, endereço IP, fuso horário, etc.

Configurações de gerenciamento de energia:

Vida da bateria, etc

Smart Video Doorbell 2 No Service 14:41 < 0000> Settings DeviceName Smart Video Doorbell 2 Share Device DeviceInformation Power Management Settings Basic Function Settings Pitz High Memory Card Settings Feedback Firmware Information Remove Device

FAQ

O LED anel não acende	Verifique a tensão de alimentação com um medidor de tensão CA adequado nos contatos da placa base
O dispositivo falhou	Verifique se está a utilizar a versão mais recente do aplicativo. Desligue o WiFi de 5GHz temporariamente.Reduza a distância entre o intercomunicador da porta e o roteador. Se necessário, utilize um repetidor de WiFi.Verifique a intensidade do sinal WiFi com o seu smartphone.Reinicie o sistema a pressionar o botão de reset na parte inferior do dispositivo.
Sem gravação Verifique o espaço de armazenamento do seu cartão SD.Formate o cartão SD.Substitua o cartão SD.
Sem som Ative o modo de áudio bidirecional em Configurações -> Funções básicas -> Modo de áudio.
Qualidade da imagem ruim	A qualidade da imagem depende essencialmente da qualidade da conexão com a Internet do seu sistema eGuard e do smartphone.
Gravações em excesso	Ajuste a sensibilidade PIR (infravermelho passivo)ou desative a função.
Nenhuma notificação push acionada por botão	Verifique se as notificações push estão ativadas nas configurações do aplicativo e se o módulo tem uma boa conexão à Internet.
O sino existente não funciona	O sistema só pode comutar uma carga elétrica limitada.Se a carga for muito grande, substitua o sino existente por outro modelo ou utilize o sino sem fio do sistema.
O sino sem fio não funciona	Verifique se as pilhas foram carregadas e inseridas corretamente no sino. Se necessário, substitua por pilhas AA de 1,5V novas.Repita o processo de emparelhamento do sino e do sistema da câmera a manter pressionado o botão volume/emparelhamento no sino, por aproximadamente 10 segundos, e em seguida pressionar brevemente o botão da campainha no módulo de áudio/video.
