Termék típusa	Vezeték nélküli videó kaputelefon csengővel
Márka	Burg Wächter
Modell	Door eGuard Video Bell DG8500
Wi-Fi frekvenciasáv	2,4 GHz
Wi-Fi protokollok	802.11 b/g/n
Maximális Wi-Fi hatótáv	60 m szabad térben
Wi-Fi adóteljesítmény	< 100 mW
Rádiófrekvenciasáv (csengő)	433 MHz – 434 MHz
Maximális rádió hatótáv	30 m
Tápellátás	Váltakozó feszültség 8~20 V AC meglévő csengőn keresztül
Beépített akkumulátor	Igen, töltés tápellátáson keresztül
Látószög	Nincs meghatározva, nagylátószögű kamera
Éjjellátás	Igen, passzív infravörös érzékelő (PIR)
Hang	Mikrofon és hangszóró, duplex mód
Rögzítés	SD kártyára (nem tartozék) vagy okostelefonra
Alkalmazás	Tuya Smart (iOS/Android)
Tartozékok	Csavarhúzó, rádiós csengő, kábelek, csatlakozók, dübelek, csavarok, védőtető
Méretek (kb.)	Kb. 14 x 5 x 3 cm (becslés)
Súly (kb.)	Kb. 200 g (becslés)
Karbantartás és tisztítás	Tiszta, száraz ruhával tisztítsa. Ne használjon vizet vagy vegyszereket.
Biztonság	A telepítés előtt kapcsolja le a feszültséget. Használjon megfelelő 8~20 V AC transzformátort.
Alkatrészek és javíthatóság	SD kártya hozzáférhető. Nem biztosított alkatrészek. Javítás szakember által.
Üzemi hőmérséklet	Nincs meghatározva, kültéri használat nap-/esővédelemmel

Gyakran ismételt kérdések - Door eGuard Video Bell DG8500 Burg Wächter

Mit tegyek, ha a LED gyűrű nem világít?

Ellenőrizze a váltakozó feszültség táplálást a talplemez érintkezőin multiméterrel. Győződjön meg arról, hogy a csengő transzformátor 8~20 V AC-t ad, és a be-/kikapcsoló ON állásban van.

Miért sikertelen a készülék telepítése?

Használja a Tuya Smart alkalmazás legújabb verzióját. Ideiglenesen kapcsolja ki az 5 GHz-es Wi-Fi-t. Helyezze a modult közelebb az útválasztóhoz, vagy használjon Wi-Fi jelismétlőt. Indítsa újra a rendszert a reset gomb 10 másodperces nyomva tartásával.

Nem történik rögzítés, miért?

Ellenőrizze az SD kártya szabad helyét. Formázza az SD kártyát az alkalmazásban (Beállítások > Memóriakártya). Cserélje ki az SD kártyát, ha hibás.

A képminőség rossz, mit tegyek?

A minőség a modul és az okostelefon internetkapcsolatától függ. Győződjön meg róla, hogy a Wi-Fi jel erős (max. 60 m szabad térben). Csökkentse az interferenciákat.

Túl sok kép vagy értesítés, hogyan orvosoljam?

Csökkentse a PIR érzékelő érzékenységét az alkalmazás beállításaiban (Beállítások > Passzív infravörös kapcsoló). A detektálást is kikapcsolhatja.

A meglévő vezetékes csengő nem működik, miért?

A modul csak korlátozott elektromos terhelést kapcsolhat. Ha a meglévő csengő meghaladja ezt a határt, cserélje ki másik modellre, vagy használja a mellékelt rádiós csengőt.

A rádiós csengő nem szólal meg, mit ellenőrizzek?

Ellenőrizze, hogy az AA elemek megfelelően vannak behelyezve és feltöltve. A csengő újrapárosításához tartsa lenyomva a hangerő/párosítás gombot 10 másodpercig, majd röviden nyomja meg a csengőgombot a modulon.

Hogyan adhatok hozzá új eszközt a Tuya alkalmazásban?

Nyissa meg az alkalmazást, érintse meg a '+' vagy 'Eszköz hozzáadása' gombot, válassza a 'Biztonsági érzékelő' majd a 'Biztonsági kamera' opciót. Kövesse az utasításokat a modul Wi-Fi-hez csatlakoztatásához.

Hogyan oszthatom meg a hozzáférést egy családtaggal?

Az alkalmazásban érintse meg a modult, majd a jobb felső sarokban lévő három pontot. Válassza az 'Eszköz megosztása' lehetőséget, és kövesse az utasításokat egy másik felhasználó meghívásához.

Hogyan állíthatom vissza a modult gyári beállításokra?

Tartsa lenyomva a reset gombot (az alsó oldalon található) körülbelül 10 másodpercig, amíg a rendszer újraindul. A LED villogni fog a megerősítéshez.

HASZNÁLATI ÚTMUTATÓ Door eGuard Video Bell DG8500 Burg Wächter

1x Csavarhúzó

Szerelőlemez
Napfény és eső elleni védelem

5x Dübelek 5x Csavar
2x Emelőkar- összekötőkapocs 2x Csatlakozókábel kábelszemekkel

Rádióvezérelt jelzőcsengő

Rendszer leírása

A jelen Door eGuard Video Bell DG8500 készülék egy 2,4 GHz-es WIFI alapú videós ajtótelefon a meglévő 8\~20 V AC váltakozó feszültségű kétvezetékes csengőberendezés cseréjére vagy azzal együtt történő használatra. A csengőgomb megnyomása elindítja a jelzőcsengő működését, és ezzel egyidejűleg push-értesítést küld az Ön okostelefonjára. Bármikor, akár útközben is hozzáférhet a rendszerhez és beszélhet az ajtó előtt várakozó személyekkel. A beépített akkumulátor töltése a gomb megnyomásával a feszültségellátáson keresztül történik.

Müszaki adatok

Objektív 160° nagy látószög

Felbontás 1280 x 720 25 képkockaper másodperc sebességgel

Adattömörítés H.264

Éjszakai látásmód Infravörös LED-ek akár 5 méter hatásoslátótávolságig *

Mozgásfelismerés PIR mozgásérzékelő 5 méterig

Memória SD-kártyahely max. 32 GB-osMicro SDHC kártyákhoz

Hangátvitel 2 utas audió zajcsökkentéssel

Belső elem Lítium-ion akku

Áramfelvétel < 2.5 W

Tápfeszültség ~8 – 20 V AC

Működési hőmérséklet -20°C és 60° között

Tárolási hőmérséklet -40°C és 70° között

Időjárásálló IP55 (felszerelt)

eGuard WIFI

WIFI frekvenciasáv 2.4 Ghz
WIFI protokollok 802.11 b / g / n
WIFI hatótávolság	Max. 60 méter, szabad térben*
WIFI max. adóteljesítmény	<100 mW

eGuard 433Mhz

Rádióvezérelt frekvenciasáv	433 Mhz – 434 Mhz
Max. adóteljesítmény	<10 dBm
Max. hatótávolság 30 m

* A valódi hatótáv a helyi körülmények függvénye.

Előkészítés

FONTOS: Feszültségmentesítse a berendezést a súlyos sérülések, tűz- és anyagi károk, elektromos áramütés stb. elkerülése érdekében. Győződjön meg arról, hogy a készülék szerelési területén nem találhatóak kábelek vagy vízvezetékek. Felszerelés előtt ellenőrizze, hogy a berendezés feszültségmentes-e, majd biztosítsa illetéktelen bekapcsolás ellen. Az elektromos berendezéseken alapvetően csak megfelelően képzett szakemberek végezhetnek.

Előfordulhat, hogy a meglévő csengő transzformátorát megfelelő 8\~20 V AC váltóáramú transzformátorra kell kicserélni.

1. A mellélkelt csavarhúzóval és a hatlapú bittel csavarja ki kb. 5 mm-re a készülék alján található csavarokat

Biztonsági csavarok

1. SD-kártya behelyezése (nem része a szállítási terjedelemnek)

Helyezze be az SD-kártyát az erre a célra szolgáló kártyanyilásba a készülék hátoldalának bal alsó részén.

1. Szerelje le a régi csengőt. Az épületbe felszerelt jelzőcsengő általában tovább használható, ha annak belső ellenállása kisebb, mint 5 ohm.

Telepítés

Megjegyzés: Telepítés előtt okostelefonjával ellenőrizze, hogy megfelelő-e a WIFI jelerőssége. Szükség esetén helyezzen be egy WIFI Repeater készüléket a jobb jelerősség eléréséhez.

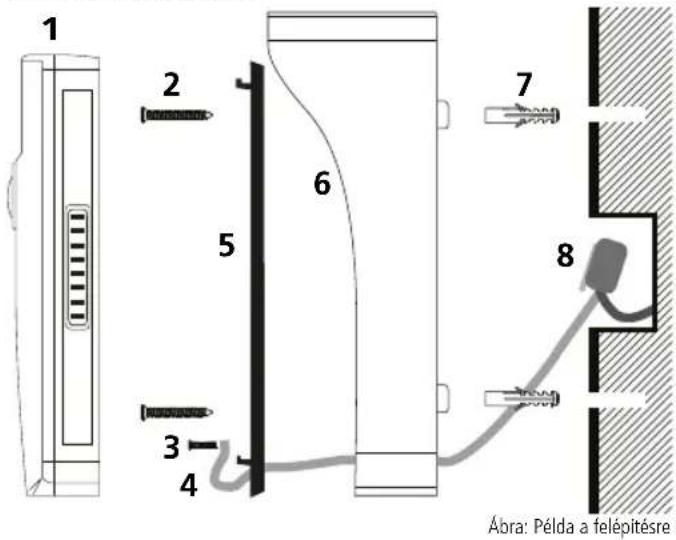

1 2 5 3 4 6 7 8 Ábra: Példa a felépítésre

1	Videós ajtótelefon	5	Alaplemez
2	Rögzítőcsavarok 30 mm	6	Napfény és eső elleni védő tető
3	Tömszelencék	7	Dübelek
4	Kábel kábelszemekkel	8	Emelőkar-összekötőkapcsok

1. Kösse össze a mellékelt emelőkar-összekötőkapcsokat a meglévő csengőkábellel.
2. Tartsa az alaplemezt a kívánt felszerelési pozícióba, majd egy ceruzával jelölje be a furatok helyét.

3. Egy 6 mm-es fúróval fúrjon egy kb. 30 mm mély furatot és helyezze be a mellékelt dübeleket.

4. Csatlakoztassa a mellékelt kábeleket az alaplemez áramköri lapjára. A csavarok meglazításához és meghúzásához használja a mellékelt keresztfejű bitet. A csavarokat.

5. Kültéri használathoz javasoljuk a mellékelt napfény és eső elleni védelem alkalmazását. Helyezze be az alaplemezt a napfény és eső elleni védelembe úgy, hogy a furatok fedjék egymást.

6. Húzza át a kábelt az áramköri lap és adott esetben a napfény és eső elleni védelem alatti, erre a célra szolgáló nyíláson.

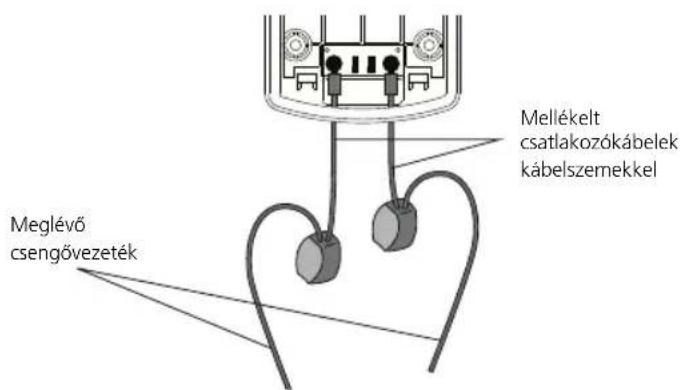

7. Kösse össze az emelőkar-összekötőkapcsos kábeleket a házi telepítés meglévő jelzőcsengő-kábeleivel.

Meglévő csengővezeték Mellékelt csatlakozókábelek kábelszemekkel

1. Húzza meg kézzel az alaplemezt (opcionálisa: a napfény és eső elleni védötetővel) (2). A csavarfejeket be kell ereszteni az erre a célra szolgáló mélyedésekbe úgy, hogy onnan ne nyúljanak ki.
2. Az eGuard egységet először akassza be a felső oldalával az alaplemez mindkét felső tartójába. Ezt követően nyomja az alsó részt sikban az alaplemezre. Kissé megnyomva tolja a készülékházat kb. 1,5 mm-re lefelé, míg az alaplemez egy szinte be nem kerül a házzal.
3. A készülék biztosításához a mellékelt csavarhúzóval és a hatlapú bittel húzza meg finoman a készülék alsó oldalán található csavarokat.

Üzembe helyezés

1. Győződjön meg arról, hogy minden kábel és vezeték sértetlen és stabilan össze van kötve. Tolja a be/ki kapcsolót ON (Be) pozícióba
2. Kapcsolja be a csengőtranszformátor (biztosíték) áramellátását. A rendszeren felvillan a csengőgomb körül a kék LED koszorú. Várja meg, amíg a rendszer hangjelzéssel jelzi, hogy készen áll a kapcsolódásra.

Megjegyzés: Ha a rendszerben nem világít a LED koszorú, akkor olvassa el a GYIK alatt a további tudnivalókat, mielőtt folytatja az üzembe helyezést.

1. Folytassa a TUYA alkalmazás telepítésével.

Alkalmazás üzembe helyezése

A rendszer üzemeltetéséhez használja a TUYA Smart alkalmazást.

A megfelelő App Store-ból töltse le és telepítse a TUYA Smart alkalmazást.

Az alkalmazás használata regisztrációhoz kötött. Kérjük, vegye figyelermbe az Ön régiójára vonatkozó TUYA adatvédelmi nyilatkozatot.

http://smart.tuya.com/private

Ha rendelkezik TUYA fiókkal, akkor kérjük, jelentkezzen be.

TUYA és TUYA Smart a Tuya Inc. bejegyzett védjegyei. A BURG-WÄCHTER KG vállalatnak nincs befolyása a megjelenítésre, az adatfeldolgozása, az alkalmazás funkcióira vagy tartalmaira. Kérdéseivel forduljon a TUYA In-App Support ügyfélszolgálathoz

Új készülék hozzáadása

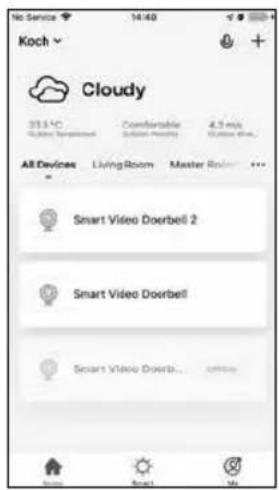

1. Érintse meg a „+“ vagy a „Készülék hozzáadása“ gombot.

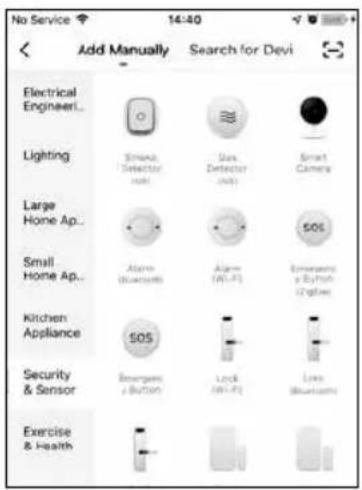

2. Válassza ki a listából a -> Biztonsági érzékelő -> Biztonsági kategória kamera gombot

Koch Cloudy 31.5 °C 40.000 mm Comfortable Sustainable Privacy 4.5 ms All Devices Living Room Master Room ... Smart Video Doerbell 2 Smart Video Doerbell Smart Video Doerbell... Smart Video Doerbell... offsite

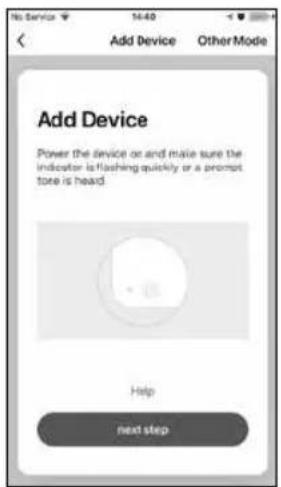

1. Érintse meg a „Következő lépés” gombot, ha a csengő nyomógombja körül világít fénykör.
   Megjegyzés: Ha a rendszer nem üzemkész, akkor tartsa a Reset gombot (...) megnyomva az ajtó alaprendszerén a készülékház alsó oldalához kb. 10 másodpercig, majd várja meg míg a rendszer újraindul

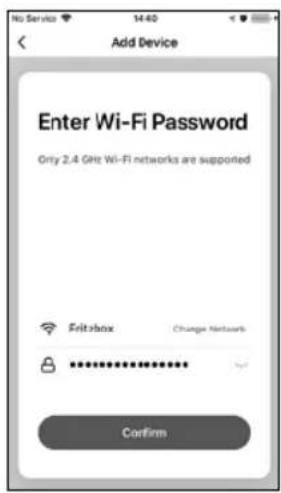

2. Válassza ki a WIFI hálózatot és írja be a jelszót, majd nyomja meg a „Nyugtázás” gombot az adalbevitelhez.

1. Megjegyzés: A következő lépésben tartsa a megjelenített QR-kódot kb. 15-20 cm-re az eGuard rendszer (...) kamerája el, amíg meg nem szólal a jelzőhang. Szükség esetén módosítsa a távolságot. Ezt követően a folytatáshoz érintse meg a „Hangjelzés megszólalt” gombot.
2. A rendszer regisztrálásra kerül a szerveren és kapcsolódik az Ön fiókjához.
3. A rendszer megjelenik az Ön készüléklistájában.

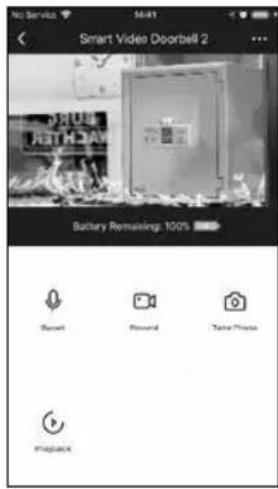

Beszéd: Az ajtó előtt álló személlyel folytatott beszélgetéshez aktiválja a hangszórót és a mikrofont.

Felvétel: Elindítja/leállítja a kép- és hangfelvételt az okostelefonon. Például vandalizmus esetén.

Fényképezés: Az okostelefonra menti a fotót.

Lejátszás: Beolvassa a felvételeket/üzeneteket az adott esetben behelyezett SD-kártyáról (az SD-kártya nem része a szállítási terjedelemnek).

Fontos: Vegye figyelembe az adatvédelmi rendelet rendelkezéseit. (GDPR)

Smart Video Doorbell 2 Battery Remaining: 100% Smart Forward Taste Photos Playback

Beállítások testreszabása

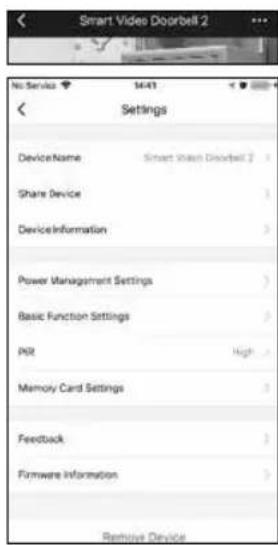

A gyári beállítások testreszabásához kattintson a rendszerre, majd a megjelenő menü jobb felső részében a „...” elemre.

Készülék nevének módosítása:

Adjon meg egyedi nevet.

Készülék megosztása:

Ossza meg például a családtagjaival a rendszerhez való hozzáférési jogosultságot.

A készülék információi:

pl. rendszergazda, IP-cím, időzóna stb.

Energiakezelési beállítások:

akkumulátor működési ideje stb.

Smart Video Doorbell 2 No Service 14:41 Settings DeviceName Smart Video Doorbell 2 Share Device DeviceInformation Power Management Settings Basic Function Settings PID High Memory Card Settings Feedback Firmware Information Remove Device

Alapfunkciók beállítása:

• Kép elforgatása
• Vízjel megjelenítése
• Audió üzemmód: Egyutas/kétutas audió üzemmód

Passzív infravörös (PIR) kapcsoló:

Érzékelő érzékenységének beállítása.

Memóriakártya beállításai:

• Kapacitás/foglalt memória/szabad memória
  • SD-kártya formázása/törlése

Visszajelzés:

Küldjön üzenetet a TUYA Support Team részére, ha kérdései vannak az alkalmazással vagy a beállítással kapcsolatban.

Firmware infó:

• Megjeleníti az aktuálisa telepített firmware-verziót.
• Lekérdezi, hogy rendelkezésre áll-e újabb firmware-verzió.

A készülék eltávolítása:

Törli a készüléket a fiókjából.

Rádióvezérelt jelzőcsengő

A rádióvezérelt jelzőcsengő két darab AA elemmel működik. Az elemeket a készülék alsó oldalán kell behelyezni. Vegye figyelembe az elemek polaritását.

Rádióvezérelt jelzőcsengő Hangerő Jelzőhang

Elemtartó rekesz fedele Alsó oldal

GYIK (FAQ)

A LED koszorúnem világít	Megfelelő váltakozó áramú feszültségmérővel ellenőrizzea tápellátást az alaplemez érintkezőin.
Készülékbeállításasikertelen	Ellenőrizze, hogy a legújabb alkalmazásverziót használja-e.Átmenetileg kapcsolja ki az 5 GHz-es WIFI hálózatot.Csökkentse az ajtótelefon és a router közötti távolságot, adottesetben helyezzen be egy WIFI Repeater készüléket.Okostelefonjával ellenőrizze a WIFI-jel erősségét.Bootolja újra a rendszert, ehhez nyomja le és tartsa lenyomva akészülék alján található Reset gombot.
Nincs felvétel Ellenőrizze az SD-kártya tárhelyét.Formázza az SD-kártyát.Cserélje ki az SD-kártyát.
Nincs hang Aktiválja a kétutas audió üzemmódot: Beállítások -> Alapfunkciók-> Audió üzemmód
Rosszképminőség	A képminőség alapvetően az eGuard rendszer és az okostelefoninternetkapcsolatának minőségétől függ.
Túl sok felvétel Állítsa be a PIR (passzív infravörös) érzékenységét vagy kapcsoljaki ezt a funkciót.
A gombmegnyomásakornincs push-értesítés	Ellenőrizze, hogy aktiválták-e az alkalmazás beállításaiban a push-értesítéseket, és modul megfelelően kapcsolódik-e az internetre.
A meglévőjelzőcsengő nemműködik	A rendszer csak korlátozott elektromos terheléssel kapcsolható.Ha a terhelés túl nagy, akkor cserélje ki a megfelelő jelzőcsengőtegy másik modellre vagy használja a rendszer mellékeltrádióvezérelt jelzőcsengőjét.
A rádióvezéreltjelzőcsengő nemműködik	Ellenőrizze, hogy az elemek fel vannak-e töltve és megfelelőenebehelyezték-e azokat a jelzőcsengőbe. Szükség esetén cseréljeki ezeket 1,5 V AA elemre.Ismételje meg a jelzőcsengő és a kamerarendszer párosítását.Ehhez tartsa kb. 10 másodpercig lenyomva a jelzőcsengőn lévőhangerő/párosítás gombot, majd nyomja meg röviden az audió/videó modulon lévő csengőgombot.

A készülék ártalmatlanítása

Felhívjuk a figyelmét, hogy az elektromos és elektronikus készülékek, valamint az elemek nem kerülhetnek a háztartási hulladékba, hanem szelektíven, ill. elkülönítve kell gyűjteni. Az elemek és az elektronikai hulladékok gyűjtőhelyéről érdeklődjön az illetékes önkormányzati szervnél.

A BURG-WÄCHTER KG kijelenti, hogy ez a készülék megfelel a következő irányelveknek: 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS).

Az EK Megfelelőségi nyilatkozat a következő weboldalról érhető el: www.burg.biz

A termékkel kapcsolatos műszaki kérdései esetén olvassa el a részlete használati utasítást és tekintse meg a gyakran ismétlődő kérdéseket a következő weboldalon: www.burg.biz.

Ha ennek ellenére további kérdései vannak, akkor forduljon hozzánk a következő e-mail-címen: [e-mail]

Jegyzetek

NoteNotizen

BURG-WÄCHTER KG

Altenhofer Weg 15

58300 Wetter

Germany

www.burg.biz
