GEBRUIKSAANWIJZING Door eGuard Video Bell DG8500 Burg Wächter

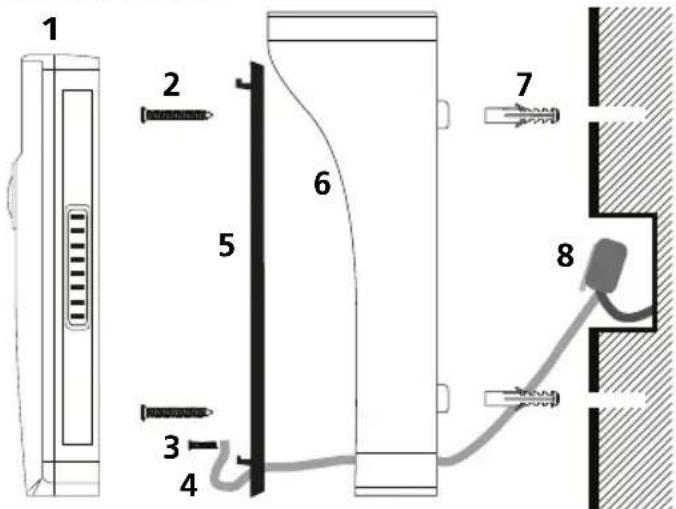

+ I I +DOOR EGUARD VIDEO BELL DG850018 | NederlandsBELANGRIJK: Schakel de installatie spanningsvrij om ernstig letsel, brand- en materiële schade, elektrische schok enz. te vermijden. Controleer of er in het montagebereik van het apparaat geen kabels of waterleidingen lopen. Controleer vóór de installatie of de installatie spanningsvrij en tegen het inschakelen door onbevoegden is beveiligd.Werkzaamheden aan elektrische installaties mogen principieel alleen door vakpersoneel worden uitgevoerd.Eventueel is het nodig om uw bestaande beltransformator door een passende 8~20 Vac wisselstroomtransformator te vervangen.Aanwijzing: Controleer met uw smartphone vóór de installatie of de WIFI-signaalsterkte volstaat. Plaats evt. een WIFI-repeater om een betere signaalsterkte te bereiken1. Verbind de meegeleverde verbindingsklemmen met hendel met de voorhanden belkabel. 2. Houd de basisplaat op de gewenste montagepositie en teken de boorgaten met een stift af.3. Boor met een 6mm-boor een circa 30 mm diep gat en plaats de meegeleverde pluggen erin.4. Sluit de meegeleverde kabels op de printplaat van de basisplaat aan. Gebruik voor het losdraaien en aantrekken van de schroeven de meegeleverde kruisbit. De schroeven worden door de ogen van de kabels gestoken. Schroef de ogen handvast aan.5. Voor het buitengedeelte raden we aan om de meegeleverde zon-/regenbescherming te plaatsen. Leg de basisplaat in de zon-/ regenbescherming zodat de boorgaten boven elkaar liggen.6. Trek de kabels door de daarvoor bestemde gleuf onder de printplaat en evt. van de zon-/regenbescherming.7. Verbind de kabels met de verbindingsklemmen met hendel met de voorhanden belkabels van de huisinstallatie.8. Schroef de basisplaat (optioneel: incl. zon-/regendak) handvast (2) aan. De schroefkoppen moeten passend in de daarvoor bestemde uitsparingen ingelaten zijn en mogen er niet over uitsteken.9. Hang de eGuard eerst met de bovenzijde in de beide bovenste houders van de basisplaat. Vervolgens drukt u het onderste deel effen op de basisplaat. Schuif de behuizing met lichte druk ca. 1,5 mm naar onderen tot de basisplaat vlak met de behuizing afsluit10. Om het toestel te beveiligen, trekt u met de meegeleverde schroevendraaier en zeskantbit de schroeven aan de onderkant rechtsom zachtjes aan.1. Controleer of alle kabels en leidingen onbeschadigd en vast verbonden zijn. Schuif de aan-/uitschakelaar in de positie ON2. Schakel de stroom (zekering) van de beltransformator opnieuw in. Aan het systeem licht de blauwe LED-krans rond de beltoets op. Wacht tot het systeem via geluid aankondigt dat het klaar is om te verbinden. Aanwijzing: Als de LED-krans aan het systeem niet brandt, lees dan in de FAQ verder vooraleer u met de volgende tap van de ingebruikneming doorgaat3. Ga nu met de installatie van de TUYA-app door.1. Draai de schroeven aan de onderkant van het toestel met de meegeleverde schroevendraaier en zeskantbit ca. 5 mm eruit.2. Plaatsen van de SD-kaart (niet in de leveringsomvang inbegrepen) Steek de SD-kaart in de daarvoor bestemde gleuf aan de achterkant van het toestel linksonder.3. Verwijder de oude bel. De in het gebouw gemonteerde gong kan in de regel verder gebruikt worden als de binnenweerstand kleiner is dan 5 ohm.VoorbereidingInbedrijfstellingInstallatie Videodeurspreekmodule Basisplaat Bevestigingsschroeven 30 mm Zon-/regendak Kabelschroeven

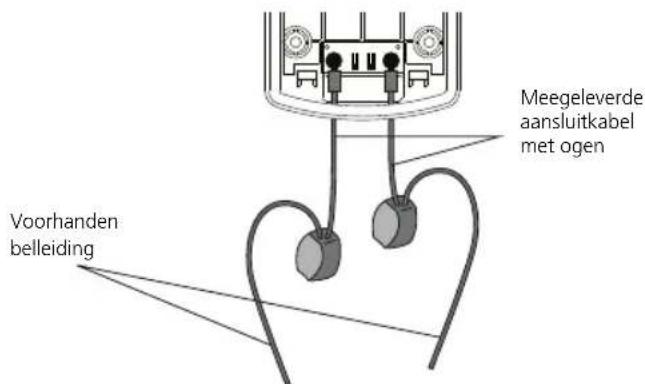

Kabel met ogen Verbindingsklemmen met hendelFig. Example installationBorgschroevenMeegeleverde aansluitkabel met ogenVoorhanden belleiding

I IDOOR EGUARD VIDEO BELL DG8500 Nederlands | 19 Ingebruikneming app Gebruik voor het gebruik van het systeem de TUYA Smart App. Download in de betreffende App Store de TUYA Smart App en installeer deze. Voor het gebruik van de app is registratie vereist. Neem de TUYA- privacyverklaring voor uw regio in acht. http://smart.tuya.com/private Als u reeds over een TUYA-account beschikt, log u dan in. TUYA en TUYA Smart zijn gedeponeerde handelsmerken van Tuya Inc. BURG-WÄCHTER KG heeft geen invloed op de weergave, gegevensverwerking, functies of inhoud van de app. Bij vragen dient u zich tot de TUYA In-App support te wenden.

1. Druk op „+“ of de knop „Apparaat toevoegen“.

2. Kies uit de lijst -> Veiligheidssensor -> Veiligheidscamera

3. Druk op „De volgende stap“ als de

lichtcirkel rond de beltoets knippert. Aanwijzing: Als het systeem niet klaar is, houd dan de resetknop (...) aan de onderkant van het apparaat van het deurbasissysteem gedurende ca. 10 seconden ingedrukt en wacht tot het systeem opnieuw is gestart

4. Kies uw WIFI-netwerk en voer

het wachtwoord in en „Bevestig“ de invoer

5. Aanwijzing: In de volgende stap

houdt u de weergegeven QR-code ca. 15-20 cm voor de camera van het eGuard systeem (…) tot er een signaal weerklinkt. Varieer de afstand indien nodig. Druk vervolgens op „Signaal gehoord“.

6. Het systeem wordt nu aan de server

geregistreerd en met uw account verbonden.

7. Het systeem wordt nu in uw

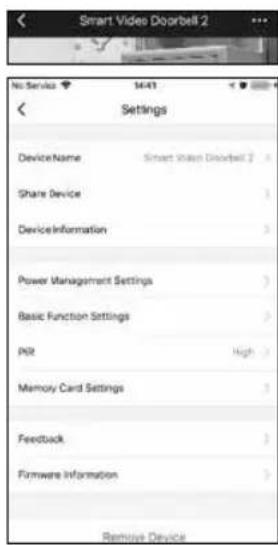

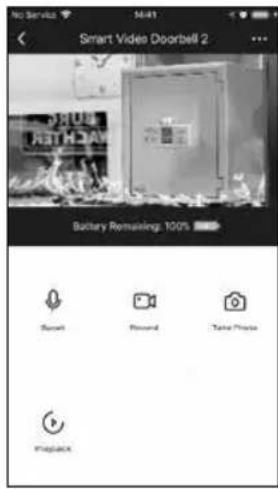

apparatenlijst weergegeven. Nieuw apparaat toevoegenDOOR EGUARD VIDEO BELL DG850020 | Nederlands Draadloze gong Spreken: Activeert luidspreker en microfoon voor het spreken met de persoon voor de deur. Opnemen: Start/stopt de opname (video en geluid) op de smartphone. Bijv. bij vandalisme. Fotograferen: Slaat een foto op de smartphone op. Weergave: Roept opnames/ berichten van de evt. geplaatste SD-kaart van het systeem op (SD-kaart niet in de leveringsomvang inbegrepen). Belangrijk: Neem hierbij de wettelijke bepalingen van de privacyverordening in acht. (DSGVO) Om de fabrieksinstellingen aan te passen, tikt u op het systeem en vervolgens in het weergegeven menu op „...“ bovenaan rechts. Naam van het apparaat wijzigen: Geef een individuele naam. Apparaat delen: Deel de toegang tot het systeem bijv. met uw gezinsleden. Informatie van het apparaat: o.a. administrator, IP-adres, tijdzone enz. Instellingen voor energiebeheer: Acculooptijd enz Instelling van de basisfuncties:

• Audiomodus: Eenweg/tweeweg audiomodus Passieve infraroodschakelaar (PIR): Instelling van de gevoeligheid van de sensor. Instellingen van de geheugenkaart:

• Capaciteit/ingenomen geheugen/vrij geheugen

• SD-kaart formatteren/wissen Terugmelding: Stuur een bericht naar het TUYA Support Team als u vragen over de app of installatie hebt. Firmware Info:

• Geeft de actueel geïnstalleerde rmwareversie weer.

• Opvragen of een nieuwere rmwareversie beschikbaar is. Het apparaat verwijderen: Wist het apparaat uit uw account. De draadloze gong wordt met twee AA-batterijen gebruikt. De batterijen worden aan de onderkant van het apparaat geplaatst. Let op de poling van de batterijen Bediening Instellingen aanpassen Draadloze gong Volume Belsignaal Batterijdeksel Onderkant

I IDOOR EGUARD VIDEO BELL DG8500 Nederlands | 21 Verwijdering van het apparaat We wijzen erop dat dusdanig gemarkeerde elektrische en elektronische apparaten en batterijen niet samen met het huisafval maar gescheiden resp. afzonderlijk ingezameld moeten worden. Informeer bij de bevoegde instantie in uw stad / gemeente naar de inzamelpunten voor batterijen en elektrisch/ elektronisch afval. Hiermee verklaart de rma BURG-WÄCHTER KG dat het onderhavige toestel voldoet aan de richtlijnen 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS). De volledige tekst van de EU-conformiteitsverklaring kan op het volgende internetadres worden opgeroepen: www.burg.biz Gelieve bij technische vragen over het product de uitvoerige bedieningshandleiding te lezen en de FAQ in acht te nemen, die u op de volgende webpagina vindt: www.burg.biz. Mocht u toch nog vragen hebben, dan kunt u zich graag via e-mail tot ons wenden op: [e-mail] FAQ LED-krans licht niet op Controleer de voedingsspanning met een geschikt wisselspanningsmeetapparaat aan de contacten van de basisplaat Installatie apparaat mislukt Controleer of u de nieuwste app-versie gebruikt. Schakel de 5GHz WIFI tijdelijk uit. Verminder de afstand tussen deurintercom en router, plaats evt. een WIFI repeater. Controleer de sterkte van het WIFI-signaal met uw smartphone. Reboot het systeem door het ingedrukt houden van de resetknop aan de onderkant van het apparaat Geen opname Controleer de geheugenplaats van uw SD-kaart. Formatteer de SD-kaart. Vervang de SD-kaart. Geen geluid Activeer de tweewegaudiomodus in de Instellingen -> Basisfuncties -> Audiomodus. Slechte beeldkwaliteit De beeldkwaliteit hangt in doorslaggevende mate van de kwaliteit van de internetverbinding van uw eQuard-systeem en van de smartphone af. Teveel opnames Pas de PIR (passief infrarood) gevoeligheid aan of deactiveer de functie. Geen pushbericht bij het indrukken van de toets Controleer of de pushberichten in de app-instellingen geactiveerd zijn en of de module een voldoende goede verbinding met het internet heeft. Voorhanden gong functioneert niet Het systeem kan slechts een beperkte elektrische last schakelen. Is de last te groot, vervang dan de voorhanden gong door een ander model of gebruik de meegeleverde draadloze van het systeem. Draadloze gong functioneert niet Controleer of de batterijen geladen en correct in de gong werden geplaatst. Vervangt deze evt. door nieuwe 1.5V AA batterijen. Herhaal het pairing proces van gong en camerasysteem door het ingedrukt houden van de volume/pairing-toets aan de gong gedurende ca. 10 seconden en het vervolgens kort indrukken van de beltoets aan de audio/videomodule. NotesDOOR EGUARD VIDEO BELL DG850022 | ItalianoL‘apparecchio Door eGuard Video Bell DG8500 è un modulo per videocitofono basato su Wi-Fi a 2,4 GHz, per l‘utilizzo e la sostituzione di impianti campanello a due cavi con alimentazione alternata 8~20 Vac. Azionando il pulsante del campanello, si attiva il segnale acustico e viene inviata parallelamente una notica push allo smartphone. È possibile accedere al sistema in qualsiasi momento quando si è fuori casa e parlare con le persone che hanno suonato. La batteria integrata viene caricata dall‘alimentatore azionando il pulsante Dati tecnici Descrizione del sistema Obiettivo Grandangolo 160°Risoluzione 1280 x 720 a 25 fotogrammi al secondoCompressione dati H.264Visione notturna LED IR con visibilità effettiva no a 5 m*Rilevamento del movimento Rilevatore di movimento PIR no a 5 m Memoria Slot per schede SD progettato per schede Micro SDHC no a 32 GBTrasmissione audio Audio a 2 vie con soppressione del rumoreBatteria interna Batteria agli ioni di litio Consumo di corrente < 2.5WTensione di alimentazione ~8 – 20 Vac Temperatura di esercizio -20°C – 60°CTemperatura di conservazione -40°C – 70°CProtezione dalle intemperie IP55 (montato)eGuard WIFIBanda di frequenza Wi-Fi 2.4 GhzProtocolli Wi-Fi 802.11 b / g / n Portata Wi-Fi Max. 60 m a campo libero*Potenza max. di trasmissione Wi-Fi <100 mWeGuard 433MhzBanda di radiofrequenza 433 Mhz – 434 MhzPotenza massima di trasmissione <10 dBmRaggio d’azione max. 30 m* L‘effettivo raggio d‘azione dipende dalle condizioni locali. Struttura Lieferumfang Sensore a infrarossi passivo (PIR)TelecameraPulsante campanelloSlot per scheda Micro SDON/OFFAltoparlantePulsante reset1x Śrubokręt5x Kołki 5x ŚrubyPiastra di montaggioProtezione antisole/antipioggiaSegnalatore acustico via rete mobile2x Morsetti di collegamento a leva 2x Cavi di collegamento con occhielli 720p REALTIMEOutdoor + I I +
