Door eGuard Video Bell DG8500 - Citofono Burg Wächter - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocitofono senza fili con campanello
Marca	Burg Wächter
Modello	Door eGuard Video Bell DG8500
Banda di frequenza Wi-Fi	2,4 GHz
Protocolli Wi-Fi	802.11 b/g/n
Portata Wi-Fi massima	60 m in campo libero
Potenza di emissione Wi-Fi	< 100 mW
Banda di frequenza radio (gong)	433 MHz – 434 MHz
Portata radio massima	30 m
Alimentazione	Tensione alternata 8~20 V CA tramite campanello esistente
Batteria integrata	Sì, carica tramite alimentazione
Angolo di visione	Non specificato, fotocamera grandangolare
Visione notturna	Sì, sensore a infrarossi passivo (PIR)
Audio	Microfono e altoparlante, modalità duplex
Registrazione	Su scheda SD (non inclusa) o smartphone
App	Tuya Smart (iOS/Android)
Accessori forniti	Cacciavite, campanello radio, cavi, morsetti, tasselli, viti, tetto di protezione
Dimensioni (circa)	Circa 14 x 5 x 3 cm (stima)
Peso (circa)	Circa 200 g (stima)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare acqua né prodotti chimici.
Sicurezza	Spegnere la corrente prima dell'installazione. Utilizzare un trasformatore 8~20 V CA adatto.
Ricambi e riparabilità	Scheda SD accessibile. Nessun ricambio previsto. Riparazione da parte di un professionista.
Temperatura di funzionamento	Non specificata, uso esterno con protezione solare/pioggia

Domande frequenti - Door eGuard Video Bell DG8500 Burg Wächter

Cosa fare se la corona LED non si accende?

Verificare l'alimentazione in tensione alternata ai contatti della piastra di base con un multimetro. Assicurarsi che il trasformatore del campanello fornisca 8~20 V CA e che l'interruttore On/Off sia su ON.

Perché l'installazione del dispositivo fallisce?

Utilizzare l'ultima versione dell'app Tuya Smart. Disattivare temporaneamente il Wi-Fi 5 GHz. Avvicinare il modulo al router o utilizzare un ripetitore Wi-Fi. Riavviare il sistema tenendo premuto il pulsante di reset per 10 secondi.

Nessuna registrazione viene effettuata, perché?

Controllare lo spazio libero sulla scheda SD. Formattare la scheda SD nell'app (Impostazioni > Scheda di memoria). Sostituire la scheda SD se difettosa.

La qualità dell'immagine è scarsa, cosa fare?

La qualità dipende dalla connessione Internet del modulo e del tuo smartphone. Assicurati che il segnale Wi-Fi sia forte (portata max 60 m in campo libero). Riduci le interferenze.

Troppe immagini o notifiche, come rimediare?

Ridurre la sensibilità del sensore PIR nelle impostazioni dell'app (Impostazioni > Interruttore infrarossi passivo). È anche possibile disattivare il rilevamento.

Il campanello cablato esistente non funziona più, perché?

Il modulo può commutare solo un carico elettrico limitato. Se il campanello esistente supera questo limite, sostituirlo con un altro modello o utilizzare il campanello radio fornito.

Il campanello radio non suona, cosa controllare?

Controllare che le pile AA siano inserite correttamente e cariche. Per riaccoppiare il campanello, tenere premuto il tasto del volume/accoppiamento per 10 secondi, quindi premere brevemente il pulsante del campanello sul modulo.

Come aggiungere un nuovo dispositivo nell'app Tuya?

Aprire l'app, toccare '+' o 'Aggiungi dispositivo', selezionare 'Sensore di sicurezza' poi 'Telecamera di sicurezza'. Seguire le istruzioni per connettere il modulo al Wi-Fi.

Come condividere l'accesso con un membro della famiglia?

Nell'app, toccare il modulo, poi i tre punti in alto a destra. Selezionare 'Condividi dispositivo' e seguire le istruzioni per invitare un altro utente.

Come ripristinare il modulo alle impostazioni di fabbrica?

Tenere premuto il pulsante di reset (situato sotto la faccia inferiore) per circa 10 secondi finché il sistema non si riavvia. Il LED lampeggerà per confermare.

MANUALE UTENTE Door eGuard Video Bell DG8500 Burg Wächter

Piastra di montaggio
Protezione antisole/ antipioggia

5x Kołki 5x Śruby
2x Morsetti di collegamento a leva 2x Cavi di collegamento con occhielli

Segnalatore acustico via rete mobile

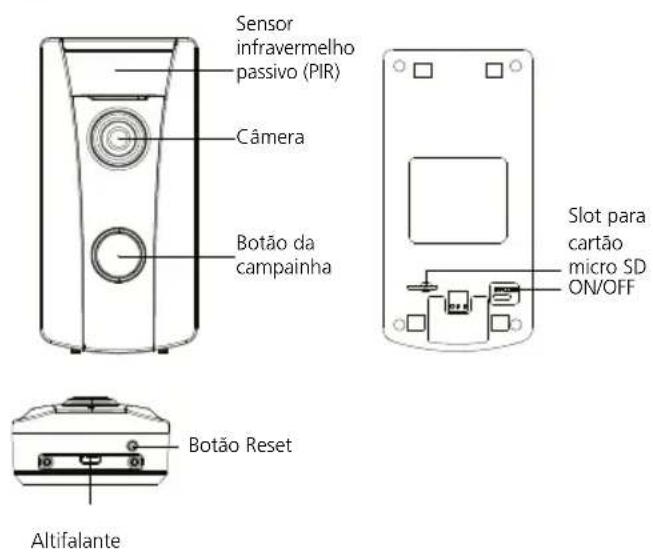

Descrizione del sistema

L'apparecchio Door eGuard Video Bell DG8500 è un modulo per videocitofono basato su Wi-Fi a 2,4 GHz, per l'utilizzo e la sostituzione di impianti campanello a due cavi con alimentazione alternata 8\~20 Vac. Azionando il pulsante del campanello, si attiva il segnale acustico e viene inviata parallelamente una notifica push allo smartphone. È possibile accedere al sistema in qualsiasi momento quando si è fuori casa e parlare con le persone che hanno suonato. La batteria integrata viene caricata dall'alimentatore azionando il pulsante

Dati tecnici

Obiettivo Grandangolo 160°

Risoluzione 1280 x 720 a 25 fotogrammi al secondo

Compressione dati H.264

Visione notturna LED IR con visibilità effettiva fino a 5 m*

Rilevamento del movimento Rilevatore di movimento PIR fino a 5 m

Memoria Slot per schede SD progettato perschede Micro SDHC fino a 32 GB

Trasmissione audio Audio a 2 vie con soppressionedel rumore

Batteria interna Batteria agli ioni di litio

Consumo di corrente < 2.5W

Tensione di alimentazione ~8 – 20 Vac

Temperatura di esercizio -20°C – 60°C

Temperatura di conservazione -40°C – 70°C

Protezione dalle intemperie IP55 (montato)

eGuard WIFI

Banda di frequenza Wi-Fi 2.4 Ghz

Protocolli Wi-Fi 802.11 b / g / n

Portata Wi-Fi Max. 60 m a campo libero*

Potenza max. di trasmissione Wi-Fi <100 mW

eGuard 433Mhz

Banda di radiofrequenza	433 Mhz – 434 Mhz
Potenza massima di trasmissione	<10 dBm
Raggio d'azione max.	30 m

* L'effettivo raggio d'azione dipende dalle condizioni locali.

Preparazione

IMPORTANTE: staccare il sistema dall'alimentazione elettrica per evitare lesioni gravi, danni provocati da incendi e danni materiali, scosse elettriche, ecc. Assicurarsi che non vi siano cavi o tubature dell'acqua nell'area di installazione dell'apparecchio. Prima dell'installazione, verificare se il sistema è privo di tensione e protetto contro l'accensione non autorizzata.

Gli interventi sugli impianti elettrici devono essere eseguiti esclusivamente da personale qualificato.

Potrebbe essere necessario sostituire il trasformatore del campanello esistente con un trasformatore a corrente alternata adeguato da 8\~20 Vac

1. Svitare le viti sul lato inferiore dell'apparecchio utilizzando il cacciavite in dotazione e la punta esagonale estraendole di circa 5 mm.

Viti di sicurezza

1. Inserimento della scheda SD (non in dotazione) Inserire la scheda SD nell'apposito slot in basso a sinistra sul retro dell'apparecchio.

1. Rimuovere il campanello precedente. Il campanello installato può di norma continuare a essere utilizzato se la resistenza interna è inferiore a 5 ohm.

Installazione

Nota: prima dell'installazione, verificare con lo smartphone se l'intensità del segnale Wi-Fi è sufficiente. All'occorrenza, utilizzare un ripetitore Wi-Fi per ottenere una migliore intensità del segnale.

1 2 3 4 5 6 7 8

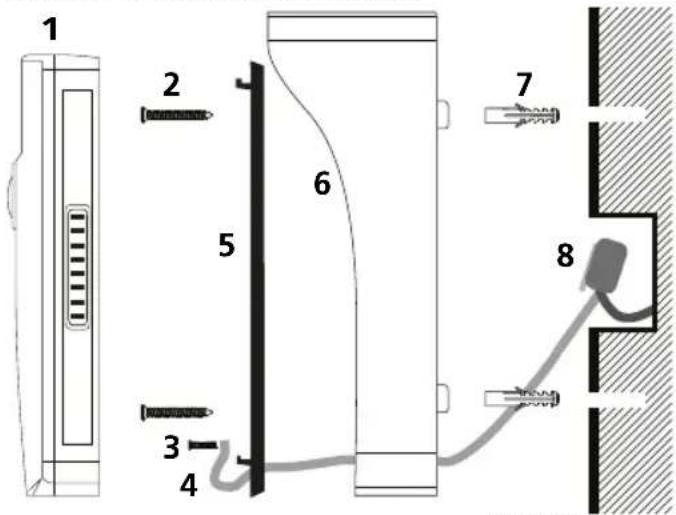

Fig. struttura di esempio

1	Modulo videocitofono	5	Piastra base
2	Viti di fissaggio 30 mm	6	Tettoia protettiva antisole/antipioggia
3	Viti per cavi	7	Tasselli
4	Cavo con occhielli	8	Morsetti di collegamento a leva

1. Collegare i morsetti a leva in dotazione al cavo campanello esistente.
2. Tenere la piastra di base nella posizione di montaggio desiderata e segnare i fori con una matita.
3. Con una punta da 6 mm, creare un foro profondo circa 30 mm e inserire i tasselli in dotazione.
4. Collegare i cavi in dotazione al circuito della piastra di base. Per allentare e stringere le viti, utilizzare la punta a croce in dotazione per allentare. Le viti vengono inserite attraverso gli occhielli dei cavi. Serrare manualmente gli occhielli
5. In caso di uso all'esterno, si consiglia di utilizzare la protezione antisole/antipioggia inclusa. Posizionare la piastra di base nella protezione antisole/antipioggia in modo che i fori siano sovrapposti l'uno sull'altro.
6. Far passare i cavi attraverso l'apposita fessura sotto il circuito e all'occorrenza sotto la protezione antisole/antipioggia.

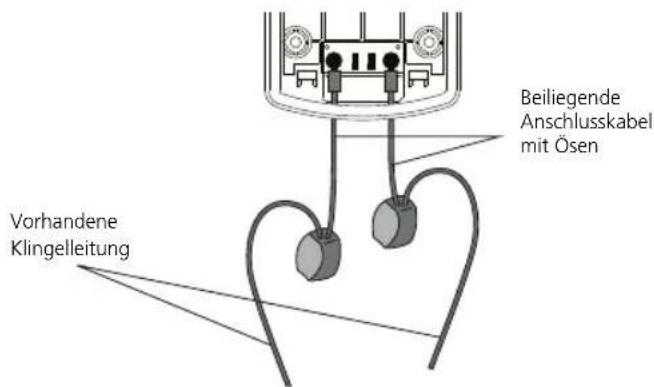

7. Collegare i cavi con i morsetti a leva ai cavi campanello esistenti dell'impianto domestico.

1. Avvitare manualmente la piastra di base (facoltativo: con tettoia protettiva antisole/antipioggia) (2). Le teste delle viti devono essere adeguatamente inserite nelle apposite cavità senza sporgere verso l'esterno.
2. In primo luogo, appendere l'eGuard con il lato superiore ai due supporti superiori della piastra di base. Successivamente premere uniformemente la parte inferiore sulla piastra di base. Far scorrere verso il basso l'alloggiamento esercitando una leggera pressione per una misura di circa 1,5 mm, finché la piastra di base si trova a filo con l'alloggiamento
3. Per fissare l'apparecchio, serrare delicatamente le viti sul lato inferiore girando in senso orario e utilizzando il cacciavite in dotazione e la punta esagonale.

Messa in funzione

1. Accertarsi che tutti i cavi e le linee siano integri e saldamente collegati. Spostare l'interruttore On/Off in posizione ON
2. Riallacciare la corrente (fusibile) del trasformatore del campanello. Sull'impianto si illumina il LED blu a cerchio intorno al pulsante del campanello. Attendere fino a quando il sistema emette un segnale acustico che ne autorizza la connessione.

Nota: se il LED circolare presente sul sistema non dovesse accendersi, consultare le Domande frequenti prima di proseguire alla fase successiva di messa in servizio.

1. Proseguire quindi con l'installazione dell'applicazione TUYA.

Messa in servizio dell'applicazione

Per utilizzare il sistema, installare la Smart App TUYA.

Scaricare la Smart App TUYA dal rispettivo App Store e installarla.

Per utilizzare l'applicazione è necessario eseguire la registrazione. Consultare la rispettiva Informativa sulla privacy di TUYA per la propria regione.

http://smart.tuya.com/private

Se si dispone già di un account TUYA, eseguire l'accesso.

TUYA Smart sono marchi registrati di Tuya Inc. BURG-WÄCHTER KG non influenza in alcun modo la presentazione, l'elaborazione dei dati, le funzioni o i contenuti dell'applicazione. In caso di domande, contattare il supporto In-App di TUYA

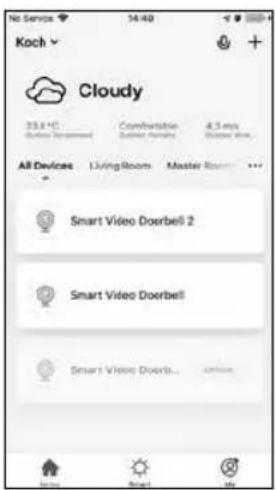

Aggiunta di un nuovo apparecchio

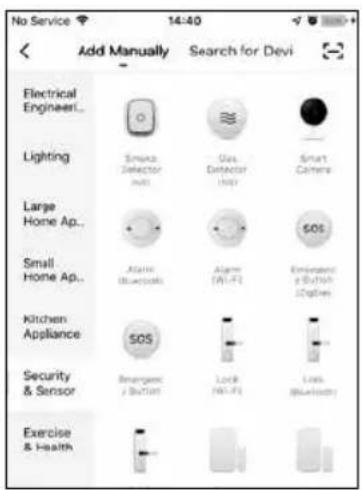

1. Sfiorare il tasto „+“ o il pulsante „Aggiungi apparecchio“.
2. Selezionare dall'elenco -> Sensore di sicurezza -> Telecamera di sicurezza

Koch Cloudy 33.6 °C Weather Untreated Combination Weather Parishes 4.5 m/s Weather Air... All Devices Living Room Master Room Smart Video Doerbell 2 Smart Video Doerbell Smart Video Doerbs...

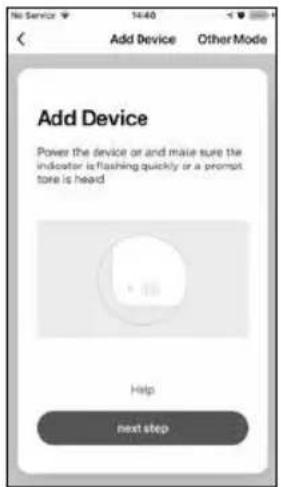

1. Sfiorare „Passaggio successivo“ se il LED circolare intorno al pulsante del campanello lampeggia.

Nota: se il sistema non è pronto, premere il pulsante Reset (...) posto sul lato inferiore del sistema base della porta per circa 10 secondi e attendere il riavvio del sistema

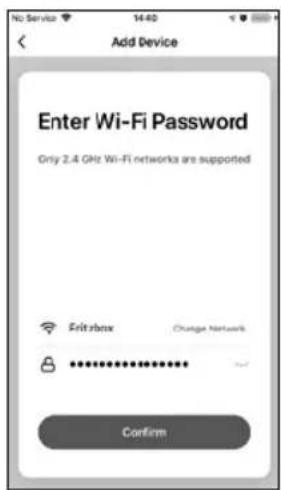

4. Selezionare la rete Wi-Fi, inserire la password e confermare l'immissione con „Conferma”

1. Nota: nella fase successiva, posizionare il codice QR visualizzato a circa 15-20 cm dalla telecamera del sistema eGuard (...) fino a quando non viene emesso un segnale acustico. Se necessario, modificare la distanza. Proseguire sfiorando „Segnale acustico avvertito“.
2. Il sistema è ora registrato sul server e collegato e connesso all'account.
3. Il sistema è ora visualizzato nell'elenco degli apparecchi.

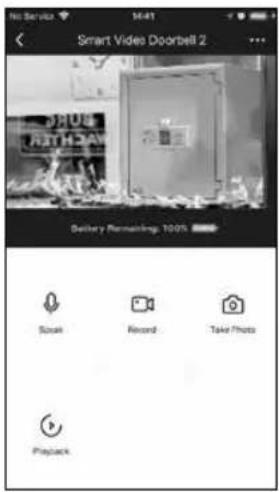

Parlare: attiva l'altoparlante e il microfono per parlare con la persona davanti alla porta.

Registrare: avvia/arresta la registrazione (video e audio) sullo smartphone. Ad es. in caso di atti vandalici.

Fotografare: memorizza una foto sullo smartphone.

Riproduzione: : richiama registrazioni/notizie dalla scheda SD eventualmente inserita nel sistema (scheda SD non inclusa).

Importante: a tale scopo osservare le disposizioni di legge del Regolamento generale sulla protezione dei dati. (RGPD)

Smart Video Doorbell 2 Delivery Remainings: 100% Smart Record Take Photo Playback

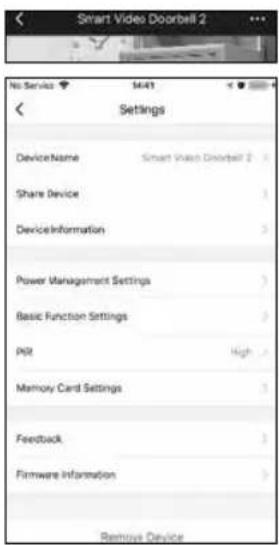

Personalizzare le impostazioni

Per personalizzare le impostazioni di fabbrica, toccare il sistema e quindi „...“ nel menu visualizzato in alto a destra.

Modificare il nome dell'apparecchio: assegnare un nome univoco.

Condividere l'apparecchio:

condividere l'accesso al sistema ad es. con i propri familiari.

Informazioni sull'apparecchio:

ad es. amministratore, indirizzo IP, fuso orario, ecc.

Impostazioni per la gestione dell'alimentazione:

durata della batteria, ecc.

Smart Video Doorbell 2 No Service M441 Settings DeviceName Smart Video Doorbell 2 Share Device DeviceInformation Power Management Settings Basic Function Settings Pit High Memory Card Settings Feedback Firmware Information Remove Device

Impostazione delle funzioni di base:

• ruota immagine
• mostra filigrana
• modalità audio: modalità audio unidirezionale o bidirezionale

Interruttore passivo a infrarossi (PIR):

impostazione della sensibilità del sensore.

Impostazioni della scheda di memoria:

• capacità/memoria occupata/memoria libera
  • formattazione/eliminazione scheda SD

Risposta:

inviare un messaggio al team di supporto di TUYA in caso di domanda sull'applicazione o sulla configurazione.

Informazioni sul firmware:

• visualizza la versione del firmware attualmente installata.
• Verifica se è disponibile una versione più recente del firmware.

Rimuovere l'apparecchio:

elimina l'apparecchio dal proprio account.

Segnalatore acustico via rete mobile

Il segnalatore acustico via rete mobile è azionato da due batterie AA. Le batterie sono inserite sul lato inferiore dell'apparecchio. Prestare attenzione alla polarità delle batterie

Segnalatore acustico via rete mobile Intensità del volume Suoneria

Coperchio batterie Lato inferiore

Domande frequenti (FAQ)

Il LED circolare non si illumina	Verificare l'alimentazione di tensione usando un apposito tester per tensione alternata sui contatti della piastra di base
Configurazione apparecchio non riuscita	Verificare di utilizzare la versione più recente dell'applicazione. Disattivare temporaneamente la connessione Wi-Fi a 5 GHz. Ridurre la distanza tra citofono e router, installare all'occorrenza un ripetitore Wi-Fi. Verificare l'intensità del segnale Wi-Fi con lo smartphone. Riavviare il sistema premendo il pulsante Reset sul lato inferiore dell'apparecchio.
Nessuna registrazione	Verificare lo spazio di memoria della scheda SD. Formattare la scheda SD. Sostituire la scheda SD.
Nessun suono Attivare la modalità audio bidirezionale in Impostazioni -> Funzioni di base -> Modalità audio
Scarsa qualità dell'immagine	La qualità dell'immagine dipende essenzialmente dalla qualità della connessione a Internet del sistema eGuard e dello smartphone.
Troppe registrazioni	Regolare la sensibilità PIR (infrarossi passivi) o disabilitare la funzione.
Nessuna notifica push azionando il pulsante	Verificare se le notifiche push sono attive nelle impostazioni dell'applicazione e se il modulo ha una buona connessione a Internet.
Il segnale acustico esistente non funziona	Il sistema può attivare solo un carico elettrico limitato. Se il carico è troppo grande, sostituire il segnale acustico esistente con un altro modello o utilizzare il segnalatore acustico via rete mobile in dotazione al sistema.
Il segnalatore acustico via rete mobile non funziona	Verificare che le batterie siano cariche e inserite correttamente nel segnalatore acustico. All'occorrenza, sostituirle con batterie nuove AA da 1,5 V. Ripetere il processo di accoppiamento del segnalatore acustico e del sistema della telecamera premendo il pulsante volume/pairing sul segnalatore acustico per circa 10 secondi e azionando quindi brevemente il pulsante del campanello sul modulo audio/video.

Smaltimento del dispositivo

Avvertiamo che gli strumenti elettrici ed elettronici e le pile non possono essere smaltiti come rifiuti urbani ma devono essere raccolti separatamente. In questo caso rivolgersi al rispettivo ufficio comunale per chiedere dove si trovano i centri di raccolta dei rifiuti elettrici.

BURG-WÄCHTER KG dichiara che il presente dispositivo è conforme alle direttive 2014/53/UE, (RED) 2014/30/UE, (EMC), 2011/65/UE (RoHS).

Il testo complete della dichiarazione UE di conformità è disponibile al seguente indirizzo Internet: www.burg.biz

Per domande tecniche sul prodotto, leggere le istruzioni operative dettagliate e prendere visione delle FAQ, presenti sul seguente sito Web: www.burg.biz. In caso di ulteriori domande, non esitate a contattarci via e-mail: [e-mail]
