HASZNÁLATI ÚTMUTATÓ Sirene 2151 Burg Wächter

SIRENE 2151 1x tápegység; 5,5 mm ~230VAC bemenet = 12VDC 1A kimenet 3x D (LR20) elem 1x felszerelési tartozékkészlet A kültéri riasztósziréna a BURGprotect

Base tartozéka. A sziréna fény- és hangjelzéseket hoz létre, ha a riasztórendszer tevékenységet érzékel. Egyszerű telepítés az energiatakarékos funkcionális mikrovezérlős technika révén, manipuláció riasztás, 120 dB-es riasztósziréna és 36 hónapos készenléti idő 3x LR20 elemmel - mindez tökéletesen kiegészíti a BURGprotect

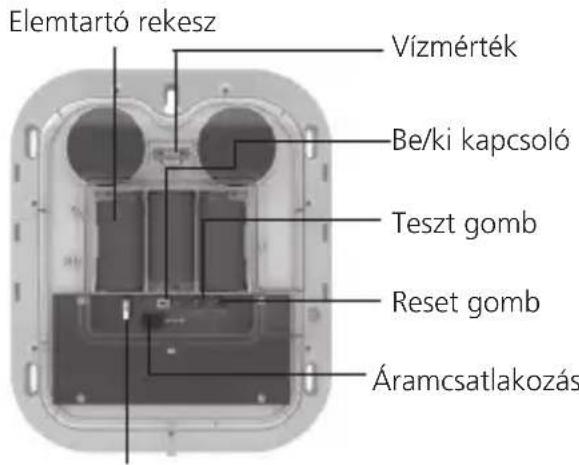

riasztórendszert. Az összes beállítás elvégezhető az alkalmazással összecsatolást követően. Normál és néma riasztás között választhat ([éles], [életlen], [[Home forgatókönyv]]). Ezen kívül beállítható, hogy tartósan világítson-e a LED-fény, vagy villogjon vagy egyszer felvillanjon, ha módosítják a riasztási módot. További beállítási lehetőségek: riasztás időtartama, riasztás hangereje és a beállítás nyugtázása. Szállítási terjedelem Termékleírás Állapotjelző LED Állapot LED-kijelző LED-es jel [Éles] Bal oldali Ki / be / villogó [Életlen] Bal / jobb oldali Ki / be / villogó [Home forgatókönyv] Jobb oldali Ki / be / villogó [SOS] Bal / jobb oldali Gyorsan villog BA BURGprotect_SIRENE2151_03-2019.indd 57 09.04.2019 11:38:0458 | Magyar SIRENE 2151 Üzemi feszültség DC 12V 1A Elemek 3x D (LR20) Max. üzemi áram (riasztás) 350 mA Max. készenléti idő 20μA Max. hatótávolság kint Max. hatótávolság bent Akadály nélkül 200 m* 50 m* Frekvenciasáv 433,05 – 434,79 MHz Max. adóteljesítmény <10 mW (10 dBm) Sziréna hangereje 120 dB 30 cm távolságban Állapotkijelző LED fénye Piros (balra) / piros (jobbra) IP-védettség IP54 Munkavégzési hőmérséklet-tartomány -10 °C és 40 C° között Páratartalom ≤ 90 % rh  (nem lecsapódó) Tömeg 951 gramm (elemek nélkül) / 1370 gramm (elemekkel együtt) Méretek (ho x szé x ma) 240 x 220 x 70 mm Műszaki adatok Funkciók

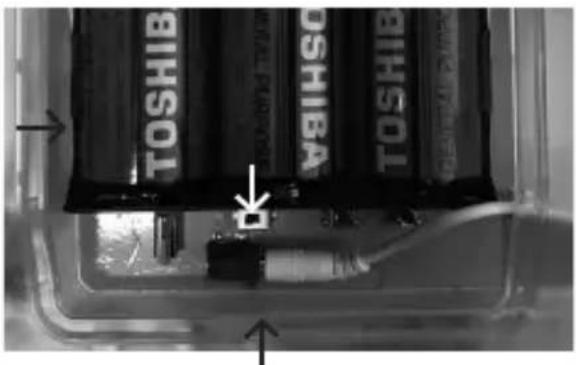

• A tényleges hatótávolság a helyi adottságtól függ. Betanítás A QR-kód leolvasásával az alkalmazás segítségével Figyelmeztetés alacsony szintre Alkalmazásüzenet Manipuláció riasztás támogatott Reset támogatott Vegye le a fröccsenés elleni védelmet az elemtartó rekeszről (bal oldali ábra) és vezesse át a tápegység kábelét az erre a célra szolgáló nyílásokon (jobb oldali ábra). Helyezz be az elemeket, csatlakoztassa a tápegység dugaszát a hüvelyre, majd kapcsolja a rendszer be/ki kapcsológombját „Be“ pozícióba. Mielőtt felszereli a kívánt helyre, csatlakoz- tassa a rendszert a BURGprotect

BASE egységre. Megjegyzés: Javasoljuk a készülékkel együtt szállított tápegység telepítését a tartós tápellátás biztosítására. Przygotowanie Távolítsa el a rögzítőcsavart a készülék aljáról. BA BURGprotect_SIRENE2151_03-2019.indd 58 09.04.2019 11:38:04Magyar | 59SIRENE 2151 Az alkalmazásban értesítést kap, ha ki kell cserélni az elemet. Pl. a készüléklistában (a készülék nevétől balra) Pl. a készülék állapota Összekötés a „base” egységgel

1. Indítsa el az alkalmazást.

2. Érintse meg a „Tovább“

gombot, majd a „Komponensek hozzáadása“ lehetőséget.

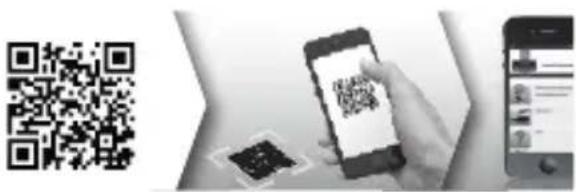

3. Olvassa be a készülék QR-kódját. Sikeres

leolvasást követően egy tetszőleges nevet adhat a készüléknek, például „Nappali ajtó“.

4. Az alkalmazás jelenti, ha a rendszer

hozzáadása sikeres volt. Fény- és hangbeállítások Az alkalmazásban beállíthatók a fény- és hangbeállítások: „Irányítópult“ > „Beállítások“ > „Tartozékok beállítása“ > „Sziréna beállítása“ > „Készülék neve“ Telepek cseréje BA BURGprotect_SIRENE2151_03-2019.indd 59 09.04.2019 11:38:0560 | Magyar SIRENE 2151 Megfelelő telepítési hely Telepítés és tudnivalók Az érzékelő rádiójele erősen függ a környezeti feltételektől. Fém tárgyak, beton mennyezetek, falak, fém vezetékek stb. csökkentik a hatótávolságot, a jel zavarását okozhatják például más rádióadók és a környezeti behatások. FONTOS TUDNIVALÓ: A jelzőkészülék csak annyira működik jól, amennyire azt a környezet és a telepítés lehetővé teszi. A jelzőkészülék képes a veszélyes helyzetek kijelzésére, de nem tudja azokat elkerülni. A készüléket tilos festeni, lakkozni vagy egyéb módon megváltoztatni.

1. Miután csatlakoztatta a készüléket a

„base” egységre, felszerelés előtt ellenőriz- ze a rádiós kapcsolatot a kívánt telepítési helyen, pl. SOS-riasztás indításával.

2. A megfelelő szerelési anyaggal szerelje fel

a készüléket a kívánt pozícióba.

3. Ne telepítse a rendszert fém felületeken

és áramvezető kábelek közelében, mivel ezek egyértelműen ronthatják a készülék hatótávolságát.

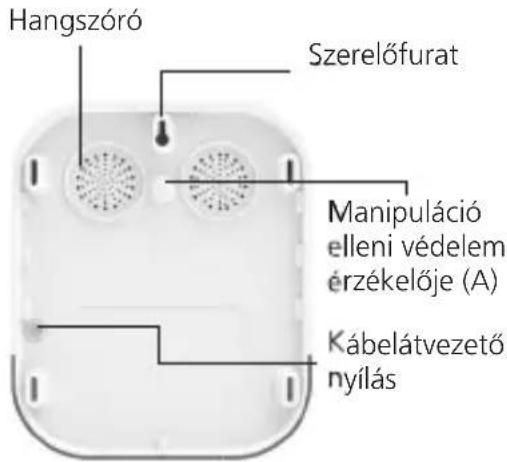

4. A sziréna pontos beigazításához használja

a szerelőfuratot és a vízmértéket. A tartón keresztül jelölje be az 5 furatot.

furatokat, majd a csavarral és a dübellel rögzítse a tartót. Általános biztonsági tudnivalók és óvintézkedések Vigyázat Azok a módosítások és változtatások, amelyek nem rendelkeznek az illetékes engedélyezőhatóság kifejezett engedélyével, a készülék működési engedélyének visszavonásához vezethetnek. A jelen készülék megfelel a gyártás időpontjában érvényben levő műszaki szabványoknak. Folyamatosan törekszünk termékeinket a műszaki ismeretek legújabb szintjén készíteni és kézikönyveinket frissíteni. Ezért fenntartjuk a műszaki módosítások, valamint az útmutatók előzetes értesítés nélküli átdolgozásának, aktualizálásának jogát. Az útmutatót gondosan olvassa át. Nem vállalunk felelősséget azokért a károkért, amelyek a készülék hibás és szakszerűtlen kezeléséből vagy telepítéséből, a hiányos és nem megfelelő karbantartásból, a biztonsági utasítások vagy az általánosan érvényes tényállások gyelmen kívül hagyásából erednek. Megfelelő telepítés és használat, valamint a megadott határfeltételek betartása mellett a készülék képes a kézikönyvben ismertetett funkciók ellátására. Az adott, ügyfélspeci kus forgatókönyvektől függően nem szavatolható a riasztás kioldása. Felelősség korlátozása BA BURGprotect_SIRENE2151_03-2019.indd 60 09.04.2019 11:38:05Magyar | 61 SIRENE 2151 Alaposan olvassa el az útmutatót. Nem vállalunk felelősséget az utasítások gyelmen kívül hagyásából származó károkért. A készüléket kizárólag az útmutatóban megnevezett célra szabad használni. A készülék vészhelyzetben tájékoztatja Önt és riasztást küld! Ezért rendszeresen ellenőrizze a készülék működését és az elem állapotát, hogy megfelelően fel legyen készülve a remélhetőleg nem bekövetkező vészhelyzetre. A szokatlanul magas elektromágneses sugárzás, a manipuláció vagy egyéb behatások a készülék hibás működéséhez vezethetnek. Nem szabad a készüléket sugárzó elektromos készülékek közelében vagy nedves helyiségekben telepíteni. Az elemről működő készülékeket tilos hőforrásnak és közvetlen napsugárzásnak kitenni vagy magas hőmérsékleten működtetni. Ügyeljen rá, hogy a csomagolás és az anyagok ne kerülhessen gyerekek kezébe – Fulladásveszély! Gondosan őrizze meg az útmutatót. FONTOS TUDNIVALÓ: Ha a készüléket kedvezőtlen helyre telepíti, akkor az ronthatja a készülék funkcióit. Ha ehhez a készülékhez szükséges van az EK Megfelelőségi nyilatkozatra, akkor igényelje azt az [e-mail] e-mail-címen. Biztonsági utasítások A tisztításhoz kizárólag enyhén nedves törlőkendőt használjon. Ügyeljen arra, hogy ne juthasson víz a készülékbe. Ne használjon gyúlékony anyagokat, vegyszereket, maró- vagy dörzsölő hatású vagy éles tisztítószereket. Tiszítás A BURG-WÄCHTER termékeket a gyártás időpontjában érvényes műszaki szabványoknak megfelelően és saját minőségi előírásaink betartása mellett gyártjuk. A jótállás kizárólag olyan hiányosságokra érvényes, amelyek igazolhatóan az értékesítés időpontjában fennálló gyártási vagy anyaghibákra vezethető vissza. A jótállás két évig érvényes, további igények kizártak. A megállapított hiányosságot írásban, az eredeti vásárlási nyugtával és a hiba rövid leírásával együtt a vásárlás helyén kell benyújtani. Vizsgálat után, méltányos időn belül a garanciavállaló dönt az esetleges javításról vagy a cseréről. A szállítás közben, a hibás kezelés, a szakszerűtlen alkalmazás, a kopás stb. miatt bekövetkező hiányosságok ki vannak zárva a garanciális kötelezettségek alól. Az elemekre nem vonatkozik a garancia. Garancia BA BURGprotect_SIRENE2151_03-2019.indd 61 09.04.2019 11:38:0562 | Magyar SIRENE 2151 További tartozékok a www.burg.biz weboldalon vagy a következő QR-kód beolvasásával elérhető hivatkozáson érhetők el: Vibrancy 2020 Contact 2031 Sirene 2151 Smoke 2050 Motion 2010 Outdoor Siren Füstjelző PIR mozgásérzékelő Water 2060 Vízjelző Control 2110 Távvezérlő Rezgésérzékelő Ajtó- és ablakérintkező Keypad 2100 RFID-billentyűzet Plug 2141 Aljzat Riasztóbe- rendezés kezdőcsomag tartalma: További tartozékok: Noice 2160 Beltéri sziréna Set 2210

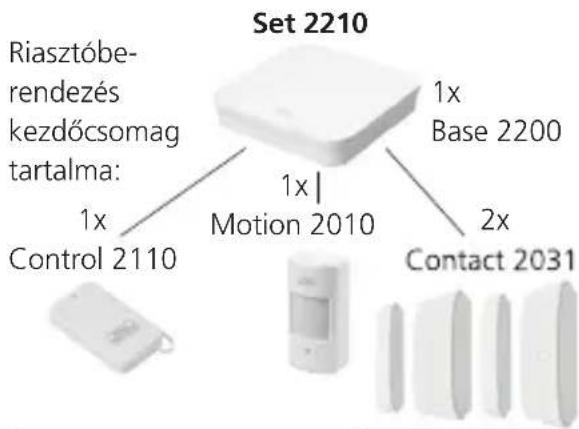

Base 2200 A készülék ártalmatlanítása Felhívjuk a gyelmét, hogy az elektromos és elektronikus készülékek, valamint az elemek nem kerülhetnek a háztartási hulladékba, hanem szelektíven, ill. elkülönítve kell gyűjteni. Az elemek és az elektronikai hulladékok gyűjtőhelyéről érdeklődjön az illetékes önkormányzati szervnél. A BURG-WÄCHTER KG kijelenti, hogy ez a készülék megfelel a következő irányelveknek: 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) és 2014/35/EU kisfeszültségű irányelv. Az EK Megfelelőségi nyilatkozat a következő weboldalról érhető el: www.burg.biz A termékkel kapcsolatos műszaki kérdései esetén olvassa el a részlete használati utasítást és tekintse meg a gyakran ismétlődő kérdéseket a következő weboldalon: www.burg.biz. Ha ennek ellenére további kérdései vannak, akkor forduljon hozzánk a következő e-mail-címen: [e-mail] Noice 2160 Noice 2160 Contact 2031 Noice 2160 Contact 2031 Contact 2031 Ajtó- és BA BURGprotect_SIRENE2151_03-2019.indd 62 09.04.2019 11:38:12Magyar | 63SIRENE 2151 NotesImpresszum A jelen használati utasítás szerzői joga a BURG-WÄCHTER KG által fenntartva. Bármilyen reprodukcióhoz, ideértve az elektronikus adathordozókat is, a BURG- WÄCHTER KG írásbeli engedélye szükséges. Tilos a használati utasítás vagy akár csak egyes részinek az utánnyomása. Fenntartjuk a tévedések és a műszaki változtatások jogát. Minden feltüntetett cég- vagy terméknév az adott tulajdonos védjegye vagy bejegyzett védjegye, illetve márkája. A nyomtatási hibák, sajtóhibák, valamint a műszaki változtatások joga fenntartva. BA BURGprotect_SIRENE2151_03-2019.indd 63 09.04.2019 11:38:13SIRENE 2151 64 | Deutsch
