NÁVOD K OBSLUZE Sirene 2151 Burg Wächter

SIRENE 2151 1x síťový adaptér; 5,5 mm vstup: ~230 V stř. / výstup: =12 V ss. 1 A 3x baterie D (LR20) 1x sada příslušenství k instalaci Vnější výstražná siréna je příslušenstvím k centrální jednotce BURGprotect

Base. Při poplachu siréna vydává akustickou a optic- kou signalizaci. Alarmový systém BURGprotect

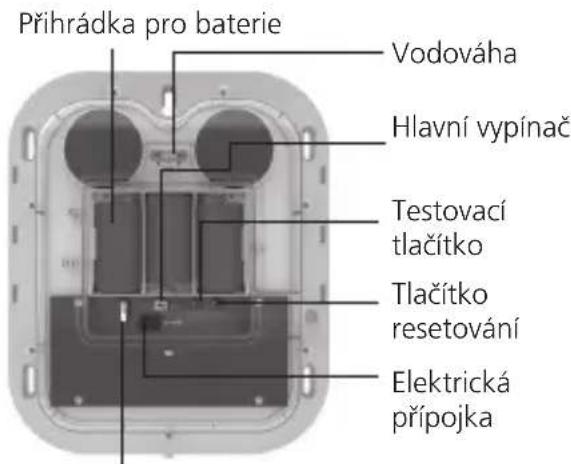

se jednoduše instaluje díky použití energeticky úsporných a funkčních mikrokontrolérů a pro zajištění optimální funkce je vybaven alarmem s detekcí manipulace, výstražnou sirénou s hlasi- tostí 120 dB a 3 bateriemi typu LR20 s výdrží v pohotovostním režimu až 36 měsíců. Pomocí aplikace je možné po spárování přístroje provádět všechna nastavení. Můžete volit mezi režimem alarmu pro normální nebo tlumený provoz ([střeženo], [nestřeženo], [Home Szenario]). Lze také nastavit, zda bude LED kontrolka při změně režimu alarmu svítit trvale, blikat nebo se rozsvítí a zhasne. Nastavovat můžete také délku trvání alarmu, jeho hlasitost a potvrzení nastavení. Obsah balení Popis produktu Stavová LED Stav Indikace LED LED signál [střeženo] Vlevo Nesvítí/svítí/bliká [nestřeženo] Vlevo/vpravo Nesvítí/svítí/bliká [Home Szenario] Vpravo Nesvítí/svítí/bliká [SOS] Vlevo/vpravo Bliká rychle BA BURGprotect_SIRENE2151_03-2019.indd 50 09.04.2019 11:37:54Čeština | 51 SIRENE 2151 Technické údaje Funkce *  Skutečný dosah se liší v závislosti na vybrané oblasti. Přidání přístroje Naskenováním QR kódu z aplikace Varování při nedostateč- ném nabití baterie Hlášení aplikace  Alarm s detekcí manipulace Podporuje Resetování Podporuje Provozní napětí ss. 12 V 1 A Baterie 3x D (LR20) Max. provozní proud (alarm) 350 mA Max. pohotovostní doba 20 μA Max. dosah venku Max. dosah uvnitř Bez překážek až 200 m* 50 m* Frekvenční pásmo 433,05 – 434,79 MHz Max. vysílací výkon <10 mW (10 dBm) Hlasitost sirény 120 dB @ 30 cm Stavová kontrolka LED Červená (vlevo) /  červená (vpravo) Stupeň krytí (IP) IP54 Rozsah provozních teplot -10 °C až 40 °C Vlhkost vzduchu ≤ 90 % RH  (nekondenzující prostředí) Hmotnost 951 g (bez baterií) 1 370 g (včetně baterií) Rozměry (D x Š x V) 240 x 220 x 70 mm Sejměte ochranu proti postříkání nad přihrádkou pro baterie (obrázek vlevo) aveďte kabel síťového adaptéru příslušnými otvory na pravé straně (obrázek vpravo). Vložte baterie do přihrádky pro baterie, zapojte konektor síťového adaptéru do zdířky azapněte systém pomocí hlavního vypínače. Před instalací systému na požadovaném místě spárujte systém scentrální jednotkou BURGprotect

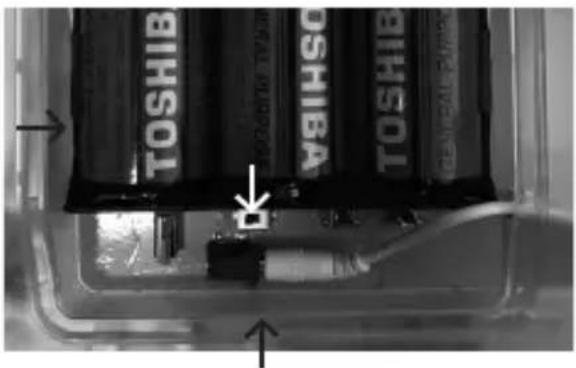

BASE. Upozornění: Doporučujeme při instalaci použít přibalený síťový adaptér, aby byla zajištěna stálá dodávka elektrického proudu. Konstrukce Vyšroubujte upevňovací šroub na spodní straně přístroje. BA BURGprotect_SIRENE2151_03-2019.indd 51 09.04.2019 11:37:5552 | Čeština SIRENE 2151 Spojení s řídicí jednotkou Base

1. Spusťte aplikaci.

2. Klepněte na „více“

a potom na „Přidat komponentu“

3. Naskenujte QR kód přístroje. Po

úspěšném naskenování můžete zadat pro přístroj libovolné jméno, např. „Dveře obývacího pokoje“.

4. Aplikace ohlásí, zda bylo přidání k zařízení

úspěšné. Nastavení optické a akustické signalizace Pomocí aplikace lze upravovat nastavení optické a akustické signalizace: Ovládací panel > Nastavení > Nastavení příslušenství > Nastavení sirény > Název přístroje Vý měna baterie Když je potřeba vyměnit baterii, budete o tom informováni v aplikaci. Např. v seznamu přístrojů (nalevo od názvu přístroje) Např. stav přístroje BA BURGprotect_SIRENE2151_03-2019.indd 52 09.04.2019 11:37:55Čeština | 53SIRENE 2151 Správné místo instalace Instalace a informace Rádiový signál snímače je silně závislý na podmínkách prostředí. Kovové předměty, betonové stropy, stěny, kovová vedení atd. snižují dosah. Poruchy mohou způsobovat ijiné rádiové vysílače a okolní vlivy. DŮLEŽITÝ POKYN: Hlásič může fungovat jen tak dobře, jak to dovoluje instalace a prostředí. Hlásič může indikovat nebezpečné situace, ale nezabrání jim. Přístroj se nesmí natírat, lakovat ani jinak upravovat.

1. Po spárování přístroje s centrální jednotkou

v požadovaném místě instalace prověřte rádiové spojení, např. spuštěním alarmu SOS.

2. Nainstalujte přístroj na požadovaném místě

pomocí dodaného montážního materiálu.

3. Přístroj neinstalujte na kovové plochy

avblízkosti elektrických vodičů, jelikož byste tím podstatně snížili dosah rádiového signálu.

4. Pomocí montážního otvoru avodováhy

vyrovnejte sirénu. Označte skrz otvory držáku polohu 5 vrtaných otvorů.

a upevněte držák na místo pomocí hmoždinky ašroubu. Všeobecné bezpečnostní pokyny a preventivní opatření Upozornění Změny a úpravy, které nebyly výslovně schváleny příslušným schvalovacím úřadem, mohou vést k odebrání povolení k provozu přístroje. Tento přístroj odpovídá aktuálnímu technickému standardu v okamžiku výroby. Průběžně se snažíme udržovat naše výrobky na nejnovější technické úrovni a aktualizovat příručky. Proto si vyhrazujeme právo provádět technické změny a přepracování/přizpůsobení návodu bez předchozího oznámení. Návod je nutno si pečlivě přečíst. Za škody, ke kterým dojde např. při nesprávném zacházení nebo instalaci, neodborné manipulaci, nedostatečné nebo nesprávné údržbě či nerespektování bezpečnostních pokynů nebo obecně platných skutečností, nemůžeme převzít odpovědnost. Tento přístroj při správném používání a instalaci poskytuje za uvedených mezních podmínek funkce popsané v příručce. V závislosti na příslušném scénáři speci ckém pro konkrétního zákazníka nelze garantovat spuštění alarmu. Omezení odpovědnosti BA BURGprotect_SIRENE2151_03-2019.indd 53 09.04.2019 11:37:5554 | Čeština SIRENE 2151 Přečtěte si pečlivě návod. Za škody, ke kterým dojde nerespektováním pokynů v návodu, nepřebíráme žádnou odpovědnost. Přístroj se může používat výhradně k účelu uvedenému v návodu. Přístroj vás má ve vážném případě informovat a aktivovat alarm! Proto prosím pravidelně kontrolujte funkci a stav baterie přístroje, abyste byli na případnou nežádoucí vážnou situaci připraveni. Neobvykle silné elektromagnetické záření, manipulace nebo jiné vlivy mohou způsobit chyby funkce. Instalace v blízkosti vyzařujících elektrických přístrojů nebo ve vlhkých prostorech není dovolená. Přístroje na baterie se nesmí provozovat při vysokých teplotách a v blízkosti zdrojů tepla ani vystavovat přímému slunečnímu záření. Obal a materiál uchovávejte vždy mimo dosah dětí – hrozí nebezpečí udušení. Návod pečlivě uschovejte. DŮLEŽITÝ POKYN: Při umístění na nevhodném místě může docházet k negativnímu ovlivnění funkce/funkcí. Potřebujete-li ES prohlášení o shodě pro tento přístroj, pošlete prosím požadavek na adresu: [e-mail] Bezpečnostní pokyny K čištění používejte výhradně minimálně vlhké tkaniny. Dbejte na to, aby se do přístroje nedostala voda. Nepoužívejte snadno hořlavé, chemické, leptavé nebo abrazivní čisticí prostředky. Čištění Výrobky společnosti BURG-WÄCHTER jsou vyráběny podle technických norem platných v době jejich výroby a při výrobě jsou dodržovány naše standardy kvality. Záruka se vztahuje výhradně na nedostatky, které byly prokazatelně způsobeny vadou materiálu nebo výrobní vadou v okamžiku prodeje. Záruka končí po dvou letech, další nároky jsou vyloučeny. Zjištěné závady musí být zaslány prodejci písemně, včetně originálního dokladu o zakoupení a krátkého popisu závady. Po prověření rozhodne poskytovatel záruky v přiměřené lhůtě o možné opravě nebo výměně. Nedostatky a škody způsobené např. během přepravy, chybnou obsluhou, nepřiměřeným zacházením, opotřebením atd. jsou ze záruky vyloučeny. Na baterii se záruka nevztahuje. Záruka BA BURGprotect_SIRENE2151_03-2019.indd 54 09.04.2019 11:37:56Čeština | 55SIRENE 2151 Další příslušenství naleznete na naší domovské stránce: www.burg.biz nebo po naskenování následujícího QR kódu odkazu: Set 2210

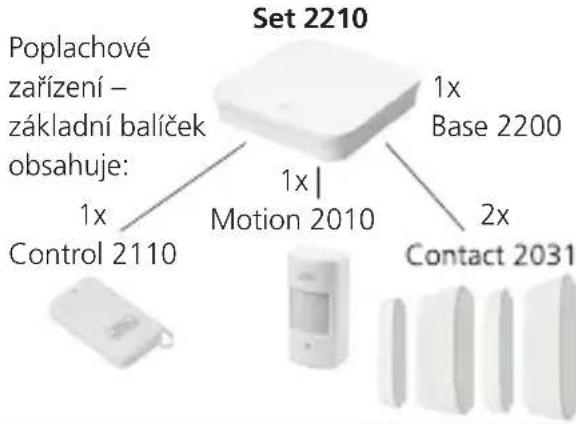

Base 2200 Vibrancy 2020 Contact 2031 Sirene 2151 Smoke 2050 Motion 2010 Vnější siréna Hlásič kouře PIR hlásič pohybu Water 2060 Hlásič vody Control 2110 Dálkové ovládání Snímač vibrací Dveřní a okenní kontakt Keypad 2100 RFID klávesnice Plug 2141 Zásuvka Poplachové zařízení – základní balíček obsahuje: Další příslušenství: Noice 2160 Vnitřní siréna Likvidace přístroje Upozorňujeme na to, že takto označené elektrické a elektronické přístroje a baterie se nesmí vyhazovat jako domovní odpad, ale musí se shromažďovat odděleně, resp. samostatně. Informace o tom, kde najdete sběrné místo pro baterie a elektroodpad, vám poskytne příslušný úřad ve vašem městě/ obci. Společnost BURG-WÄCHTER KG tímto prohlašuje, že tento přístroj splňujesměrnici 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) a směrnici o nízkém napětí (2014/35/EU). Úplný text EU prohlášení o shodě naleznete na následující internetové adrese: www.burg.biz V případě technických dotazů k produktu si prosím přečtěte podrobný návod k obsluze a řiďte se informacemi v často kladených dotazech (FAQ), které naleznete na následující webové stránce: www.burg. biz. Pokud byste i přesto měli ještě otázky, můžete se na nás obrátit prostřednictvím e-mailu na adrese: [e-mail] Dveřní a okenní Noice 2160 Contact 2031 Noice 2160 Contact 2031 Noice 2160 BA BURGprotect_SIRENE2151_03-2019.indd 55 09.04.2019 11:38:0356 | Čeština SIRENE 2151 NotesImpresum Autorské právo k tomuto návodu k obsluze vlastní výhradně společnost BURG-WÄCHTER KG. Jakékoli rozmnožování, i na elektronické datové nosiče, vyžaduje písemný souhlas společnosti BURG-WÄCHTER KG. Přetisk – i formou výtahu – je zakázán. Chyby a technické změny vyhrazeny. Všechna uvedená jména rem a výrobků jsou značky zboží nebo zaregistrované obchodní značky, popř. značky příslušných vlastníků. Vyhrazujeme si právo na tiskové a sazečské chyby a technické změny. BA BURGprotect_SIRENE2151_03-2019.indd 56 09.04.2019 11:38:03Magyar | 57SIRENE 2151 Felépítés Állapotkijelző LED Szerelőfurat Hangszóró Kábelátvezető nyílás Manipuláció elleni védelem érzékelője (A) Szerelőfurat Kábelátvezető nyílás Manipuláció elleni védelem érzékelője (A) Manipuláció elleni védelem érzékelője (B) Elemtartó rekesz Áramcsatlakozás Reset gomb Teszt gomb Be/ki kapcsoló Vízmérték 1x rövid használati utasítás 1x BURGprotect
