MANUAL DE UTILIZADOR Plug 2141 Burg Wächter

Base 2200 BA BURGprotect_PLUG2141_03-2019.indd 37 10.04.2019 12:16:0538 | Português PLUG 2141 Dados técnicos Tensão AC 110V~230V Corrente máx. 10 A (MAX) Potência máx. 2300 W Frequência 50 Hz / 60 Hz Radiofrequência WLAN 2,4 GHz 802.11 b/gn Potência máx. de saída 2300 W Temperatura de funcionamento -20 C°~ 45 C° Condições ambientais espaço interior seco Peso 59 g 1x guia breve 1x BURGprotect

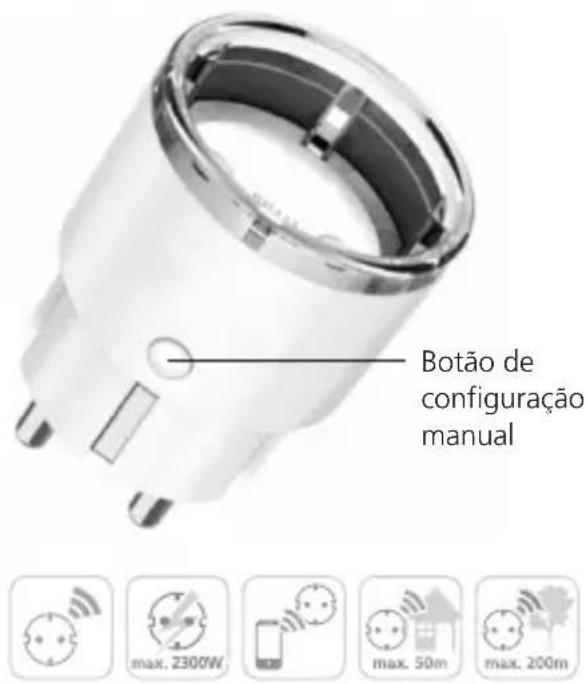

PLUG 2141 O BURGprotect PLUG é um acessório opcional da série BURGprotect. Com este acessório, inserindo o PLUG entre a tomada e um dispositivo conectado, pode ligar ou desligar este dispositivo automaticamente ou manualmente. Pode ser conectado, no máximo, um consumidor com uma potência máxima de 2300W. Volume de fornecimento Descrição do produto Estrutura Botão de conguração manual LED indi- cador Signicado Pisca 1 x por segundo Tomada procura uma ligação de rede. Indicação: Se a tomada ainda não estiver congurada, mantenha premido o botão por 5 segundos para alternar para o modo de emparelhamento (conguração). Pisca rapida- mente, várias vezes por segundo. O dispositivo encon- tra-se no modo de emparelhamento (conguração). Efetue a conguração com a App BURGprotect. Está aceso Tomada ligada Não está aceso Tomada desligada LED de indicação de estado BA BURGprotect_PLUG2141_03-2019.indd 38 10.04.2019 12:16:06Português | 39 PLUG 2141

4. Escolha a partir da lista de aparelhos

„BURGprotect PLUG 2141“ e toque no botão „Integrar aparelho“.

5. Depois de selecionar sua rede WLAN,

introduza a palavra-passe da WLAN e toque em „Continuar“. O dispositivo é então automaticamente adicionado à sua lista de dispositivos. Indicações:

• Certique-se de que conectou o seu smartphone a um router de 2,4Ghz. Se necessário, desative as frequências ativas de 5Ghz durante a conguração.

• Durante a conguração do PLUG, não deve haver um segundo dispositivo no modo de emparelhamento. Durante a conguração, desative outros dispositivos que se encontrem no modo de emparelhamento. O PLUG congurado encontra-se em seguida no menu de seleção rápida da App e na lista de dispositivos. Ao premir o PLUG correspondente, este dispositivo conectado liga ou desliga. Ligue o dispositivo com a BURGprotect BASE

até que ele pisque (modo de emparelhamento). Indicações:

• Se o PLUG não mudar automaticamente para o modo de emparelhamento, mantenha premido por cerca de 5 segundos o botão na lateral do dispositivo. O anel de luz no PLUG está a piscar.

• Se o PLUG tiver de ser reiniciado e novamente congurado, mantenha premido por > 10 segundos o botão na lateral do dispositivo, estando este ligado. O dispositivo elimina os dados anteriores e, em seguida, reinicia no modo de emparelhamento. (3) Abra o “Painel de instrumentos” -> “Acessório” -> “Integrar aparelho WLAN” BA BURGprotect_PLUG2141_03-2019.indd 39 10.04.2019 12:16:0640 | Português PLUG 2141 d. Selecione “Estado do sistema“> “PLUG da tomada com controlo remoto“> e a tomada com controlo remoto com a denição por si atribuída que pretende comandar. Assinale em que estado (Ligado/Desligado) a tomada de controlo remoto deve alternar. e. Retroceda duas vezes com a seta < no canto superior esquerdo até ao menu “Adicionar tarefa” e grave a entrada ao premir o sinal de visto no canto superior direito. Indicação: No caso de processos recorrentes e temporalmente limitados, adicione por tomada com controlo remoto uma função de ativação automática e uma de desativação automática. Conguração de cenários

1. Abra a Gestão de dispositivos ao premir

o símbolo da roda dentada no canto superior direito:

2. Na Gestão de dispositivos, faça scroll

para baixo até surgir o grupo de funções “Conguração de cenários”.

3. Selecione “Funções automáticas”.

São exibidas as seguintes opções: Funções automáticas – Timer Programação de procedimentos temporalmente denidos. a. Selecione “Funções automáticas” b. Adicione uma nova função premindo o sinal + no canto superior direito. c. Dena a hora e a opção de repetição. Em seguida, atribua um nome indicado para a função, por ex. “Candeeiro da sala de estar ligado”. Opcionalmente, pode marcar a função com uma cor. BA BURGprotect_PLUG2141_03-2019.indd 40 10.04.2019 12:16:06Português | 41 PLUG 2141

1. Ativação/desativação manual

Pressione o botão Power/Reset para ligar/ desligar a tomada manualmente.

2. Ativação/desativação controlada

remotamente Para ligar/desligar a tomada controlada por rádio por App proceda da seguinte forma: Digite „mais“ na App, amplie a indicação , caso ainda não tenha admitido o Plug nos seus favoritos e, de seguida, digite „Plug“ . Aqui pode consultar o estado do aparelho, ou controlá-lo remotamente.

Para repor o aparelho mantenha o botão premido por, no mín., 10 segundos. O LED de estado sinaliza a reposição através da intermitência. Utilização Local de instalação correto O sinal de rádio do sensor depende intensamente das condições ambientais. Objetos metálicos, superfícies de betão, paredes, tubagens metálicas, etc., reduzem o alcance. As avarias também podem ocorrer devido a outros emissores por rádio e inuências ambientais. INDICAÇÃO IMPORTANTE: O detetor apenas pode funcionar tão bem quanto a instalação e o ambiente o permitirem. O detetor pode exibir a situação de perigo, mas não impedir a mesma. O aparelho não pode ser pintado, lacado ou alterado de outra forma. Smart Following - Programação de cenas Programação de funções “If-Then”. Por exemplo, ligar uma luz ou um rádio através de uma tomada de controlo remoto BURGprotect ao acionar um alarme.

1. Selecione “Smart Following”

Tem então uma vista geral dos quatro estados do sistema Armado/Desarmado/ Home/Alarme

2. Selecione um estado do sistema cuja

ativação provoque uma ação. (Exemplo: Alarme)

3. É exibida uma vista geral dos atuadores

disponíveis. Selecione „Editar“ para denir os estados que as tomadas com controlo remoto devem aceitar quando o estado do sistema selecionado (exemplo: Alarme) é ativado. Indicação: Se, após o acionamento do alarme, pretender desligar novamente uma tomada ao conrmar o alarme, tal deverá ser denido no estado „Desarmado“ da função Smart Following. BA BURGprotect_PLUG2141_03-2019.indd 41 10.04.2019 12:16:0642 | Português PLUG 2141 Leia atentamente o manual. Não assumimos a responsabilidade por danos resultantes de inobservância. O aparelho deve ser utilizado exclusivamente para a nalidade referida no manual. Em caso de emergência, o aparelho deverá informá-lo e atuar de forma alarmante! Por isso veri que regularmente a função e o estado da bateria do aparelho para estar preparado para o caso de emergência, que esperemos que não ocorra. Devido a radiações eletromagnéticas extraordinariamente elevadas, manipulação ou outras in uências, podem ser acionadas falhas de funcionamento. Não é permitida uma instalação nas proximidades de aparelhos elétricos radiantes ou em locais húmidos. Os aparelhos operados a bateria não podem ser operados com temperaturas elevadas e nas proximidades de fontes de calor ou expostos à radiação solar direta. Mantenha sempre a embalagem e o material afastados de crianças – Existe perigo de as xia. Guarde o manual com cuidado. INDICAÇÃO IMPORTANTE: Em caso de posicionamento em local desfavorável podem ocorrer interferências no funcionamento. Caso necessite de uma Declaração de conformidade CE para este aparelho, envie um pedido a: [e-mail] Indicações de segurança Indicações de segurança gerais e medidas de precaução Cuidado Alterações e modi cações, que não foram expressamente autorizadas pela autoridade de licenciamento responsável, podem conduzir ao cancelamento da licença para operação do aparelho. O presente aparelho corresponde ao atual padrão técnico no momento do fabrico. Empenhamo-nos continuamente para manter o nosso produto na mais recente versão tecnológica e para atualizar os nossos manuais. Por esse motivo reservamos o direito a efetuar alterações técnicas e revisão/ adaptação do manual sem aviso prévio. O conteúdo do manual deve ser lido atentamente. Não nos responsabilizamos por danos, por ex. devido a operação ou instalação incorreta, manuseamento inadequado, falta de manutenção ou inadequada, inobservância de indicações de segurança ou aspetos geralmente válidos. Sob as condições de base indicadas, o presente aparelho presta as funcionalidades descritas no manual, em caso de utilização e instalação corretas. Em função do respetivo cenário, personalizado, não pode ser garantido um acionamento do alarme. Limitação de responsabilidades BA BURGprotect_PLUG2141_03-2019.indd 42 10.04.2019 12:16:06Português | 43PLUG 2141 Utilize exclusivamente panos minimamente húmidos para a limpeza. Tenha atenção para que não penetre água no aparelho. Não utilize produtos de limpeza ligeiramente combustíveis, químicos, corrosivos, abrasivos ou intensos. Limpeza Pode consultar outros acessórios na nossa Homepage: www.burg.biz ou digitalizando o seguinte código QR à esquerda: Os produtos BURG-WÄCHTER são produzidos de acordo com os padrões técnicos em vigor no momento da produção e sob cumprimento dos nossos padrões de qualidade. A garantia inclui exclusivamente falhas que comprovadamente se devem a erros de produção ou de material no momento da venda. A garantia termina após dois anos, estão excluídas outras reivindicações. Eventuais defeitos que se veri quem devem ser enviados por escrito ao vendedor, acompanhados do comprovativo original de compra e de uma breve descrição dos mesmos. Após veri cação, dentro de um determinado período de tempo, o fornecedor da garantia decide sobre uma possível reparação ou substituição. Falhas e danos resultantes, por ex., do transporte, da operação inadequada, utilização inadequada, do desgaste, etc. estão excluídos da garantia. A bateria está excluída da garantia. Garantia Vibrancy 2020 Contact 2031 Sirene 2151 Smoke 2050 Motion 2010 Outdoor Sirene Detetor de fumo Detetor de movimentos PIR Water 2060 Detetor de água Control 2110 Comando remoto Sensor de vibrações Contacto de porta e janela Keypad 2100 Teclado RFID Plug 2141 Tomada Pacote inicial de sistema de alarme composto por: Outros acessórios: Noice 2160 Indoor Sirene Set 2210

Base 2200 Noice 2160 Contact 2031 Contact 2031 Noice 2160 Contact 2031 Contact 2031 Contacto de porta e janela BA BURGprotect_PLUG2141_03-2019.indd 43 10.04.2019 12:16:1444 | Português PLUG 2141 Ficha técnica Os direitos de autor deste manual de instruções pertencem exclusivamente à BURG-WÄCHTER KG. Qualquer reprodução, mesmo em suportes de dados eletrónicos está sujeita à autorização por escrito da BURG-WÄCHTER KG. A reimpressão – mesmo que parcial – é proibida. Reserva-se o direito a erros e alterações técnicas. Todos os nomes de empresas e de produtos são marcas comerciais ou marcas comerciais registadas ou marcas do respetivo titular. Reservado o direito a erros de impressão e de redação, bem como a alterações técnicas. Eliminação do aparelho Salientamos que os resíduos de equipamentos elétricos e eletrónicos, assim como as baterias, não deverão ser descartados no lixo doméstico, devendo ser separados. Informe-se junto das autoridades competentes na sua cidade/ comunidade sobre os pontos de recolha de baterias e de lixo eletrónico. Por este meio a BURG-WÄCHTER KG, declara que o presente aparelho corresponde à diretiva 2014/53/UE, (RED) 2014/30/UE, (CEM), 2011/65/UE (RoHS) e à diretiva de baixas tensões (2014/35/UE). O texto completo da Declaração de conformidade UE pode ser consultado no seguinte endereço da internet: www.burg.biz Em caso de questões técnicas relativas ao produto leia o manual de instruções detalhado e tenha em atenção as FAQ, que pode encontrar na seguinte página web: www.burg.biz. Caso ainda tenha dúvidas, poderá contactar-nos via e-mail: [e-mail] BA BURGprotect_PLUG2141_03-2019.indd 44 10.04.2019 12:16:14Dansk | 45 PLUG 2141 Tekniske oplysninger Spænding AC 110V~230V Maks. strøm 10 A (MAX) Maks. effekt 2300 W Frekvens 50 Hz/60 Hz Radiofrekvens WLAN 2.4 GHz 802.11 b/gn Maks. udgangseffekt 2300 W Arbejdstemperatur -20 C°~45 C° Omgivelsesbetingelser tørt, indendørs Vægt 59 g 11x kort vejledning 1x BURGprotect
