Type de produit	Prise connectée (Smart Plug)
Marque	Burg Wächter
Modèle	Plug 2141
Tension d'alimentation	AC 110 V ~ 230 V, 50/60 Hz
Courant maximal	10 A
Puissance maximale	2300 W
Fréquence radio	WLAN 2,4 GHz (802.11 b/g/n)
Portée radio (en champ libre)	Jusqu'à 200 m (selon environnement)
Poids	59 g
Température de fonctionnement	-20 °C à 45 °C
Conditions ambiantes	Intérieur et au sec
Indicateur LED	Oui (clignotement pour recherche, appairage, allumé/éteint)
Fonctions principales	Allumage/extinction manuel et à distance via application, programmation de minuteries, scénarios intelligents (si-alors)
Compatibilité	Système d'alarme BURGprotect
Entretien et nettoyage	Chiffon légèrement humide, sans produits chimiques ou abrasifs
Sécurité	Ne pas peindre, ne pas modifier, utiliser à l'intérieur et au sec
Garantie	2 ans
Contenu de la livraison	1x BURGprotect PLUG 2141, 1x guide rapide

FOIRE AUX QUESTIONS - Plug 2141 Burg Wächter

Comment configurer le Plug 2141 pour la première fois ?

Branchez le Plug sur une prise murale, puis ouvrez l'application BURGprotect. Si la LED ne clignote pas, maintenez le bouton enfoncé pendant 5 secondes pour passer en mode appairage. Dans l'application, allez dans 'Tableau de bord' > 'Accessoires' > 'Appairer un dispositif WLAN', sélectionnez 'BURGprotect PLUG 2141', choisissez votre réseau 2,4 GHz et entrez le mot de passe.

La LED clignote une fois par seconde, que signifie-t-il ?

Cela indique que le Plug recherche une connexion réseau. S'il n'est pas encore configuré, maintenez le bouton enfoncé pendant 5 secondes pour lancer le mode d'appairage.

Comment réinitialiser le Plug 2141 ?

Maintenez le bouton situé sur le côté de l'appareil enfoncé pendant plus de 10 secondes lorsque le Plug est allumé. La LED clignotera pour confirmer la réinitialisation, puis l'appareil redémarrera en mode appairage.

Puis-je connecter n'importe quel appareil électrique au Plug ?

Oui, tant que la puissance de l'appareil ne dépasse pas 2300 W (10 A). Le Plug peut commander l'allumage et l'extinction de lampes, radios, etc.

Comment créer une minuterie avec le Plug ?

Dans l'application, ouvrez la gestion des appareils (icône engrenage), faites défiler jusqu'à 'Configuration de scénarios', sélectionnez 'Fonctions auto', puis ajoutez une nouvelle tâche. Réglez l'heure, la répétition, l'état souhaité (marche/arrêt) et le Plug concerné.

Comment associer le Plug à la base BURGprotect ?

Le Plug se connecte directement via votre réseau WLAN. Il n'est pas associé à une base spécifique mais à votre compte BURGprotect. Suivez la procédure de configuration initiale dans l'application.

Quelle est la portée du signal radio ?

La portée est d'environ 200 m en champ libre, mais peut être réduite par des obstacles comme les murs en béton, les objets métalliques ou d'autres émetteurs radio.

Le Plug fonctionne-t-il avec un réseau 5 GHz ?

Non, le Plug utilise uniquement le réseau 2,4 GHz. Pendant la configuration, désactivez temporairement la bande 5 GHz de votre routeur pour éviter les interférences.

Comment nettoyer le Plug 2141 ?

Utilisez un chiffon légèrement humide pour essuyer la surface. Évitez que l'eau pénètre à l'intérieur. N'utilisez pas de produits chimiques, corrosifs ou abrasifs.

Que faire en cas de dysfonctionnement du Plug ?

Vérifiez d'abord que le Plug est bien alimenté (LED allumée ou clignotante). Réinitialisez-le si nécessaire. Consultez la FAQ sur www.burg.biz ou contactez le service technique par e-mail à [e-mail].

MODE D'EMPLOI Plug 2141 Burg Wächter

Contenu de la livraison

1x guide rapide

1x BURGprotect™ PLUG 2141

Description du produit

Le BURGprotect PLUG est un accessoire optionnel de la série BURGprotect. Cet accessoire permet d'allumer ou d'éteindre manuellement ou automatiquement un appareil électrique, en branchant le PLUG entre la prise de courant et cet appareil. Un consommateur d'une puissance maximale de 2 300 W peut y être connecté.

Montage / Structure

Touche de réglage manuel max. 2300W max. 50m max. 200m

Caractéristiques techniques

Tension	AC 110 V~230 V
Courant maxi 10 A (MAXI)
Puissance maxi. 2300 W
Fréquence 50 Hz/60 Hz
Fréquence radio WLAN 2,4 GHz 802.11b/gn
Puissance de sortie maxi. 2300 W	2300W
Température de fonctionnement	-20 C°~45 C°
Conditions ambiantes à l'intérieur et au sec
Poids 59 g

Indicateur d'état LED

Indicateur LED	Signification
Clignote 1x par seconde.	La prise de courant recherche la connexion réseau. Remarque : Si la prise n'est pas encore configurée, maintenez la touche enfoncée pendant 5 secondes pour passer en mode d'appairage (configuration).
Clignote rapidement, plusieurs fois par seconde.	L'appareil est en mode d'appairage (configuration). Veuillez procéder à la configuration à l'aide de l'appli BURG-protect.
Allumée Prise de	courant allumée
Éteinte Prise de	courant éteinte

Raccordement de l'appareil à la BASE burgprotect

1. Démarrez l'application BURGprotect.
2. Branchez le PLUG sur la prise murale et attendez qu'il clignote (mode appairage).

Remarques :

• Si le PLUG ne passe pas automatiquement en mode appairage, appuyez sur le bouton situé sur le côté de l'appareil et maintenez-le enfoncé pendant environ 5 secondes. Maintenant, l'anneau lumineux sur le PLUG clignote.
• Si le PLUG doit être réinitialisé et reconfiguré, appuyez et maintenez enfoncé le bouton situé sur le côté de l'appareil pendant plus de 10 secondes lorsqu'il est allumé. L'appareil efface les données précédentes et redémarre en mode appairage.
• Ouvrez le « tableau de bord » -> « Accessoires » -> « Appairer un dispositif WLAN »

1. Sélectionnez « BURGprotect PLUG 2141 » dans la liste des dispositifs et appuyez sur le bouton « Appairer le dispositif ».
2. Après avoir sélectionné votre réseau WLAN, saisissez le mot de passe du réseau WLAN et appuyez sur « Suivant ». L'appareil est maintenant automatiquement ajouté à votre liste d'appareils.

• Assurez-vous d'avoir connecté votre smartphone à un routeur de 2,4 GHz. Le cas échéant, désactivez les fréquences actives de 5 GHz pendant la durée de la configuration.
• Pendant la configuration du PLUG, aucun autre appareil ne peut être en mode d'appairage. Désactivez les autres appareils en mode d'appairage pendant toute la durée de la configuration.

Vous trouverez ensuite le PLUG configuré dans le menu de sélection rapide de l'application et dans la liste des appareils. En touchant le PLUG correspondant, l'appareil raccordé s'allume ou s'éteint.

Smart Plug Plug - Labor Flushable/Replace

Configuration de scénarios

1. Ouvrez la gestion des appareils en touchant le symbole de l'engrenage dans le coin supérieur droit :
2. Faites défiler vers le bas dans la gestion des appareils jusqu'à ce que le groupe de fonctions « Configuration de scénarios » apparaisse.
3. Sélectionnez « Fonctions auto ». Les options suivantes sont maintenant affichées :

Fonctions automatiques — minuterie

Programmation de séquences chronologiques.

a. Sélectionnez « Fonctions auto ».

b. Ajoutez une nouvelle fonction en appuyant sur le signe + dans le coin supérieur droit.

c. Réglez l'heure et l'option de répétition. Attribuez ensuite un nom significatif à la fonction, par exemple « Living. Allumer éclairage ». En option, vous pouvez surligner la fonction en couleur.

d. Sélectionnez « État du système » > « Prise PLUG » > et la désignation que vous avez attribuée à la prise PLUG que vous souhaitez commuter. Cochez la case de l'état (marche/arrêt) auquel le PLUG sélectionné doit changer.

SystemState Device State PLUG 2440

e. Retournez en arrière à deux reprises en touchant la flèche < en haut à gauche, pour retourner au menu « Ajouter tâche » et enregistrez les instructions saisies en touchant le crochet en haut à droite.

Autocase Tasks 11:55 Page 23 Everyday Play - Laka 11:04 Page 23 Everyday Play - Laka

Remarque : Pour des séquences récurrentes et limitées dans le temps, insérez une fonction de mise en marche automatique et une fonction d'arrêt automatique pour chaque prise PLUG.

Programmation de scénarios de « séquences intelligentes

Programmation de fonctions « Si – Alors ». Par exemple, l'allumage d'une lampe ou d'une radio par une prise BURGprotect lorsqu'une alarme est déclenchée.

1. Sélectionnez « Séquences intelligentes » Une vue d'ensemble des quatre états de système « Armé/Désarmé/Accueil/Alarme » s'affiche.
2. Sélectionnez l'état du système qui doit déclencher une action lorsqu'il est activé. (exemple : Alarme)

1. Une vue d'ensemble des actionneurs disponibles s'affiche.

Sélectionnez « Modifier » pour définir les états auxquels les prises radio doivent passer lorsque l'état système sélectionné (dans l'exemple : Alarme) est activé.

Remarque : Si vous voulez qu'une prise de courant soit à nouveau coupée lorsque l'alarme est acquittée après le déclenchement d'une alarme, définissez-le dans l'état « Désarmé » de la fonction « Séquences intelligentes ».

Utilisation

1. Commande manuelle mise en marche/d'arrêt

Appuyez sur le bouton marche/arrêt pour allumer/éteindre manuellement la prise de courant.

1. Commande à distance mise en marche/d'arrêt

Pour allumer/éteindre la prise télécommandée avec l'application, procédez ainsi : Appuyez dans l'application sur « plus », étendez l'affichage,

Si vous n'avez pas encore ajouté la prise télécommandée à vos favoris, appuyez alors sur « prise télécommandée ». Vous pouvez interroger ici l'état de l'appareil ou le commander à distance.

1. Réinitialisation

Pour réinitialiser l'appareil, maintenez le bouton enfoncé pendant au moins 10 secondes. Un clignotement de la LED d'état signale la réinitialisation.

Emplacement d'installation adapté

Le signal radio du capteur dépend fortement des conditions ambiantes. Les objets en métal, les plafonds en béton, les murs, les conduites métalliques, etc. réduisent la portée. Des perturbations peuvent également survenir à cause d'autres émetteurs radio et influences de l'environnement.

REMARQUE IMPORTANTE : Le détecteur ne peut fonctionner correctement que si l'installation et l'environnement le permettent. Le détecteur peut signaler la situation à danger mais pas l'éviter.

L'appareil ne doit pas être peint, laqué ou modifié de quelque manière que ce soit.

Attention

Les changements et les modifications non expressément approuvés par l'autorité compétente peuvent entraîner la suspension de l'autorisation d'utiliser l'appareil.

Limitation de responsabilité

Cet appareil est conforme au standard technique actuel au moment de la fabrication. Nous cherchons en permanence à amener nos produits au degré de technologie le plus avancé et à actualiser nos manuels. Par conséquent, nous nous réservons le droit d'apporter des modifications techniques et de réviser/d'adapter la notice sans avis préalable. Le contenu de la notice doit être lu consciencieusement. Aucune responsabilité ne peut être assumée pour les dommages, dus par ex. à une mauvaise utilisation ou installation, à un emploi inadapté, à un manque d'entretien ou à un entretien incorrect, à un non-respect des consignes de sécurité ou de faits généraux. Utilisé et installé correctement, cet appareil garantit les fonctions décrites dans le manuel dans les conditions spécifiées. Selon chaque scénario spécifique au client, le déclenchement de l'alarme ne peut être garanti.

Consignes de sécurité

Lisez attentivement la notice. Aucune responsabilité n'est assumée pour les dommages dus au non-respect.

L'appareil doit être uniquement utilisé dans le but spécifié dans la notice.

En cas d'urgence, l'appareil doit vous alerter et déclencher une alarme. Contrôlez régulièrement le bon fonctionnement et l'état des piles de l'appareil et être ainsi paré au cas d'urgence qui, espérons-le, ne se produira pas.

Des dysfonctionnements, causés par des ondes électromagnétiques anormalement élevées, des manipulations ou par d'autres influences, peuvent survenir. Une installation à proximité d'appareils électriques rayonnants ou dans des pièces humides n'est pas autorisée. Les appareils alimentés par pile ne doivent pas être utilisés dans les lieux à haute température et près de sources de chaleur ou exposés à la lumière directe du soleil.

Conservez toujours l'emballage et le matériel hors de portée des enfants – il y a risque d'étouffement.

Conservez soigneusement la notice.

Remarque importante : une installation dans un emplacement inapproprié peut entraîner un(des) dysfonctionnement(s).

Si vous avez besoin d'une déclaration de conformité CE pour cet appareil, veuillez envoyer une demande à : [e-mail]

PLUG 2141

Français | 21

Nettoyage

Utilisez uniquement des chiffons légèrement humides pour le nettoyage. Veillez à ce que l'eau ne pénètre dans l'appareil. N'utilisez pas de produits nettoyants inflammables, chimiques, corrosifs, abrasifs ou agressifs.

Garantie

Les produits BURG-WÄCHTER sont fabriqués selon les normes techniques en vigueur au moment de leur production et dans le respect de nos standards de qualité.

La garantie n'inclut que les défauts qui sont manifestement dus à des défauts de fabrication ou de matériel au moment de la vente.

La garantie est valable deux ans, toute autre revendication est exclue.

Les défauts constatés doivent être envoyés par écrit au vendeur, avec le ticket de caisse original et une brève description du défaut.

Après examen, le donneur de garantie décide dans un délai raisonnable d'une éventuelle réparation ou d'un remplacement.

Les défauts et les dommages résultats par ex.

Les défauts et les dommages résultant, par exemple, du transport, d'une mauvaise manipulation, d'un emploi inadapté, de l'usure, etc. sont exclus de la garantie.

La pile est exclue de la garantie.

Autres accessoires :

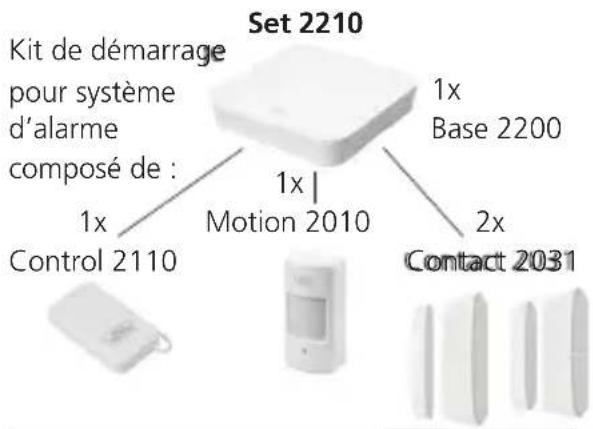

Kit de démarrage pour système d'alarme composé de : 1x Control 2110 1x Motion 2010 Set 2210 1x Base 2200 2x Contact 2031

Sirene 2151 Sirène d'extérieur

Sirene 2160 Sirène Intérieure

Smoke 2050 Détecteur de fumée

Vibrancy 2020 Capteur de vibrations

Motion 2010 Détecteur de mouvement PIR

Contact 2031 Contact de portes et fenêtres

Détecteur d'eau 2060

Clavier RFID 2100

Télécommande 2110

Plug 2141 Prise secteur

Vous trouverez d'autres accessoires sur notre page d'accueil : www.burg.biz ou en scannant le code QR suivant à gauche :

Élimination de l'appareil

Nous rappelons que les équipements électriques et électroniques marqués ainsi et les piles ne doivent pas être collectés avec les ordures ménagères, mais séparément.

Veuillez vous renseigner auprès du service compétent de votre ville / commune sur les points de collecte des piles et déchets électroniques.

Par la présente, BURG-WÄCHTER KG déclare que cet appareil répond aux directives 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) et à la directive basse tension (2014/35/EU).

Le texte intégral de la déclaration de conformité européenne peut être consulté à l'adresse Internet suivante : www.burg.biz

Pour les questions techniques concernant le produit, veuillez lire la notice détaillée et consultez la FAQ que vous trouverez sur la page Web suivante : www.burg.biz. Si vous avez toutefois des questions, n'hésitez pas à nous contacter par e-mail à l'adresse : [e-mail]

Mentions légales

Les droits d'auteur de cette notice d'utilisation sont uniquement détenus par BURG-WÄCHTER KG.

Toute reproduction, même sur des supports de données électroniques, nécessite l'autorisation écrite de BURG-WÄCHTER KG. La réimpression – même partielle – est interdite. Sous réserve d'erreurs et de modifications techniques. Tous les noms de sociétés et de produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Sous réserve d'erreurs d'impression et de composition ainsi que de modifications techniques.

1x notice succincte 1x BURGprotect™ PLUG 2141
