MANUAL DE UTILIZADOR KAC840 KRESS

PROCEDIMIENTO DE CARGA

• ÍNDICE Introdução p. 38
• Lista de componentes p. 39
• Segurança do produto p. 40
• Procedimento de carregamento p. 41
• Solução de problemas p. 43
• Manutencao p. 43
• Resolução de problemas p. 43
• Especicações técnicas p. 44
• Protecção ambiental p. 44
• Declaração de conformidade INTRODUÇÃO Estimado Cliente, Obrigado por adquirir este produto Kress Commercial. Estamos empenhados em desenvolver produtos de alta qualidade que satisfaçam os seus requisitos comerciais de jardinagem. A marca Kress é sinónimo de um serviço de qualidade superior. Ao longo dos anos de vida útil dos produtos, se tiver dúvidas ou preocupações relativamente ao produto, contacte o revendedor ou a Equipa de Atendimento ao Cliente para obter assistência. Estamos conantes de que irá gostar de trabalhar com o seu produto Kress durante muitos anos. UTILIZAÇÃO DE ACORDO COM AS DISPOSIÇÕES A máquina destina-se a carregar apenas baterias Kress para os produtos Kress 60 V.PT p. 44

2. BOTÃO DE LIBERTAÇÃO DA BATERIA

3. LED INDICADOR DE CARREGAMENTO

• Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.40

SEGURANÇA AVISO: Leia todos os avisos e instruções. Leia atentamente as seguintes instruções.A não observância destas instruções pode causar choque eléctrico, incêndio e/ ou lesões graves. Guarde estas instruções para referência futura. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento caso lhes tenha sido dada supervisão ou instrução relativamente à utilização do aparelho de forma segura e compreenderem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção que cabe ao utilizador não devem ser realizadas por crianças sem supervisão. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

1. Leia estas instruções

antes de proceder ao carregamento.

2. Não carregue uma bateria

com fuga de líquido.

3. Não utilize o carregador

para qualquer outro fim para além daquele para o qual o mesmo foi concebido.

4. Ligue o carregador apenas

a uma fonte de alimentação a.c.

5. Não curto-circuite os

contactos da bateria ou do carregador.

6. Ao carregar a bateria tenha

em atenção os símbolos de polaridade “+/-“. 7.Não abra a unidade e mantenha-a fora do alcance das crianças. 8.Não utilize este carregador para carregar baterias de outros fabricantes. 9.Certifique-se de que a ligação entre o carregador e a bateria foi feita de forma correcta não existindo qualquer obstrução por parte de objectos estranhos. 10.Certifique-se de que as ranhuras do carregador estão livres de objectos estranhos e proteja-as contra qualquer contacto com sujidade ou humidade. Guarde num local seco e sem gelo.PT

11.Ao carregar a bateria certifique-se de que o carregador está num local bem ventilado e longe de materiais inflamáveis. A bateria pode aquecer durante o carregamento. Não sobrecarregue a bateria. Certifique-se de que durante o carregamento a bateria e o carregador são devidamente supervisionados. 12.Não tente carregar baterias que não são recarregáveis uma vez que estas podem sobreaquecer e avariar. 13.A vida útil da bateria e o desempenho desta podem ser optimizados se a bateria for carregada em temperaturas entre os 18

C. Não carregue a bateria em temperaturas abaixo dos 0

C. Isto é importante pois evita danos graves ao nível da bateria. 14.Carregue apenas baterias do mesmo modelo fornecido pela Kress e modelos recomendados pela Kress. SÍMBLOS Leia o m anual Aviso Duplo isolamento

Fusível Terminal positivo Terminal negativo Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem PROCEDIMENTO DE CARREGAMENTO AVISO: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente. ADVERTÊNCIA -Tendo em conta a capacidade de corrente, por favor utilize a linha dedicada para evitar sobrecarregar a fonte de alimentação.

INSTRUÇÕES PARA CARREGAMENTO

1. CARREGAMENTO DO CONJUNTO DE

BATERIAS Este carregador foi concebido para carregar módulos de bateria. AVISO: O carregador e o conjunto de baterias são concebidos especificamente para trabalhar em conjunto e, por isso, não tente utilizar outros dispositivos. Nunca introduza ou deixe entrar objectos metálicos no seu carregador ou nas ligações do conjunto de baterias porque pode causar falhas eléctricas ou perigos.

2. ANTES DE UTILIZAR A FERRAMENTA

SEM FIOS O seu conjunto de baterias está DESCARREGDO e tem de o carregar uma vez antes o utilizar.

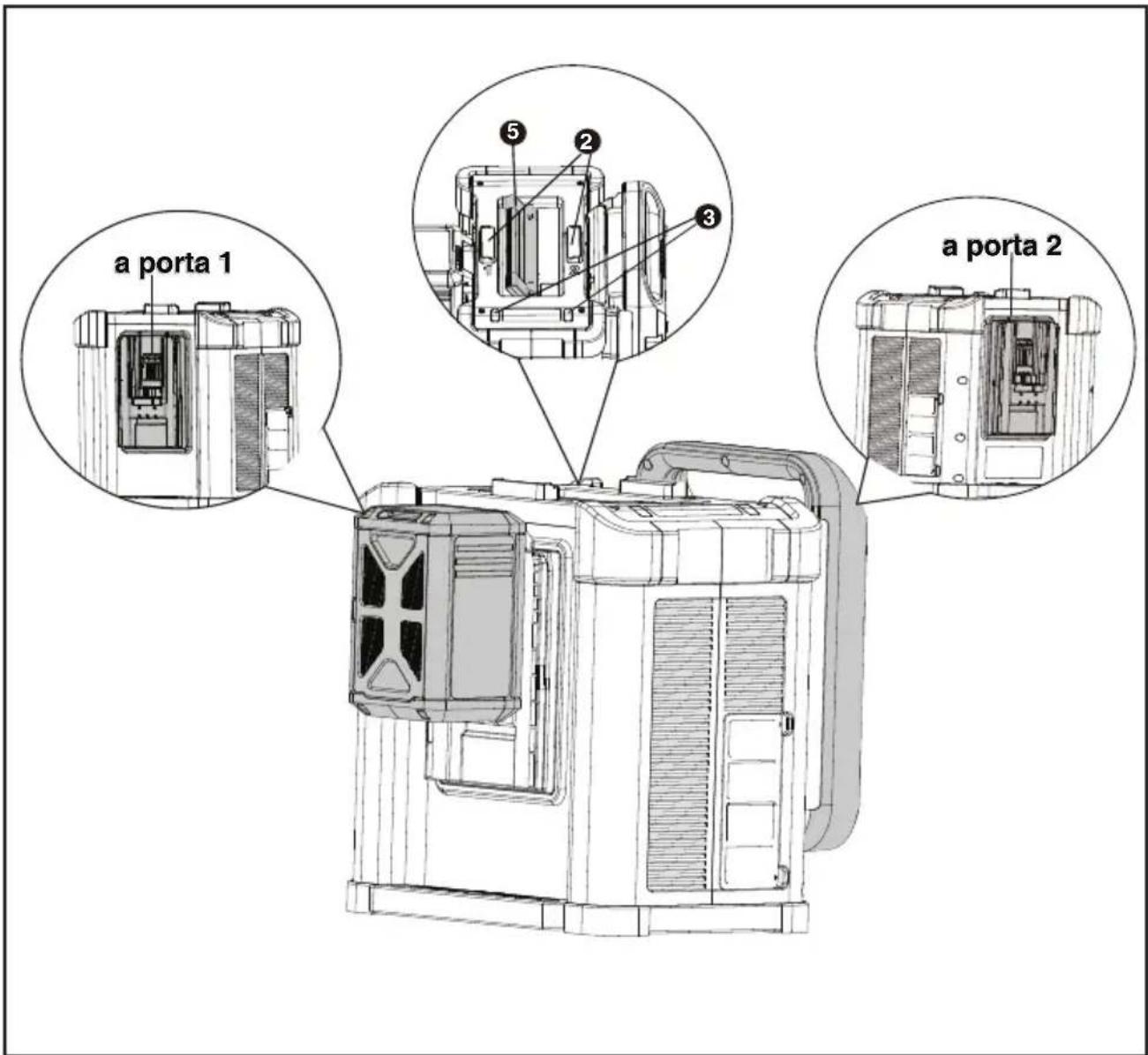

2) Quando inserir uma bateria na porta de

carregamento, a luz indicadora pisca a verde. Isso indica que a bateria está a carregar. Ao carregar duas baterias, este carregador KAC840 carrega as baterias em sequência. OBSERVAÇÃO: a porta 1 está disponível para carregamento robótico.

Este carregador é um "carregador inteligente" que foi concebido para lhe dar informações sobre o estado de carga da sua bateria. As luzes indicadoras no quadro abaixo mostram o estado de carga. Se vir uma luz indicadora de uma carga defeituosa (vermelha acesa), insira uma nova bateria para verificar se o carregador está OK. Se a nova bateria carregar corretamente, então o módulo de bateria original está avariado e deve ser devolvido a um revendedor autorizado Kress. Se o novo módulo de bateria apresentar o mesmo problema que o módulo de bateria original, leve o carregador a um centro de serviço autorizado para ser testado. Luz ON/ Pisca Indicação Amarelo aceso Preparado para carregar Verde intermitente - - - - - - Carregando Verde Continuo Completamente carregado Vermelho Continuo Bateria defeituosa Vermelho intermitente

Proteção da temperatura da bateria.

PROTEÇÃO DA TEMPERATURA DA

BATERIA Este carregador possui uma funcionalidade de proteção da temperatura da bateria. Quando o carregador detecta uma bateria demasiado fria ou quente (a luz ficará vermelha e intermitente), ativa automaticamente o circuito de proteção e suspende o carregamento até o conjunto de baterias ter atingido a temperatura correta. Finalizada esta estabilização o processo de carga será iniciado automaticamente (a luz ficará verde e intermitente). Esta função assegura uma máxima duração da bateria.

DEIXAR A BATERIA NO CARREGADOR

Se uma bateria totalmente carregada for deixada no carregador, a bateria entrará em modo de baixo consumo em suspensão. IMPORTANT CHARGING NOTES:

Para um armazenamento de longa duração, mantenha o módulo de bateria carregado a 40%

60%. Sugere-se que verifique regularmente o nível de energia da bateria. Durante o armazenamento de longa duração, a bateria deve ser carregada e descarregada a cada 3 meses.

Nunca congele ou ponha dentro de água ou qualquer outro liquido o seu carregador.

Quando a bateria não produzir potência suficiente para o trabalho o qual anteriormente desempenhava bem, por favor recarregue a bateria, não continue a usar nesta condição. Sempre que pretender pode carregar uma bateria com a sua potência parcialmente gasta sem que isso afecte ou estrague a mesma.

4. Quando em carga, é natural que a bateria e o

carregador fiquem demasiado quentes.

5. Se a bateria não carrega correctamente:

a. Verifique o bom funcionamento da tomada elétrica ligando outro aparelho. b. Ligue e desligue para ver se o carregador está em boas condições. c. Verifique se a bateria se encontra danificada d. Mova a bateria e o carregador para uma zona onde a temperatura do ar esteja entre 18

F). e. Se o problema persistir, leve a ferramenta, a bateria e o carregador a um centro de assistência técnica autorizado. f. Em certas condições, com o carregador conectado á tomada eléctrica, os contactos de carga existentes no carregador podem entrar em curto-circuito provocado por materiais estranhos ao equipamento. Materiais estranhos ao equipamento e de natureza condutora como partículas metálicas deverão manter- se afastados das cavidades do carregador. Desligue sempre o carregador da tomada eléctrica quando este não contem nenhuma bateria conectada para carga ou antes de qualquer manutenção ou limpeza. CUIDADO: Não opere ou armazene o carregador em condições de chuva ou umidade para evitar a corrosão dos eletrodos e encurtar a vida útil. Carregue as baterias depois que os eletrodos estiverem completamente secos, caso estejam molhados. Substituir os elétrodos se aparecer um verdete muito evidente.PT

SOLUÇÃO DE PROBLEMAS

1.NÃO SOU CAPAZ DE ENCAIXAR A BATERIA NO CARREGADOR PORQUÊ? a) Verifique se o carregador e a bateria foram especificamente concebidos para funcionarem em conjunto. b) A bateria pode ser inserida no carregador apenas numa única direcção. Rode a bateria até conseguir inseri-la na ranhura. A luz indicadora deve ser verde e intermitente quando as pilhas estão a carregar.

2. RAZÕES PARA TEMPOS DE CARGA

DIFERENTES O tempo de carga pode ser afectado por diversas razões, o que não significa qualquer deficiência do equipamento a) Se o conjunto de baterias estiver descarregado apenas parcialmente, pode ser recarregado em menos do tempo de carregamento nominal. b) Se o conjunto de baterias e a temperatura ambiente estiverem muito frios/ quentes poderá demorar mais tempo a recarregar. Procure um ambiente apropriado com a temperatura do ar apropriada para começar a carregar. c) Se o conjunto de baterias estiver muito quente não se inicia a recarga porque o dispositivo de corte de segurança da temperatura interna assim o impede. Se o conjunto de baterias estiver muito quente, deve removê-lo do carregador e deixá- lo arrefecer primeiro à temperatura ambiente e só depois pode iniciar o recarregamento. MANUTENÇÃO

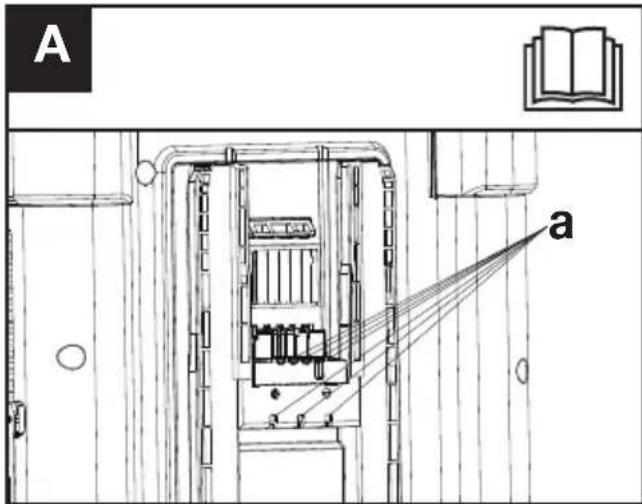

1. Remova a ficha da tomada antes de fazer

qualquer ajuste, serviço ou manutenção. A sua bateria ou carregador não necessitam de manutenção adicional. Se houver pó no dreno (a), lave-o com água limpa. Limpe com um pano seco. Coloque sempre a sua bateria, carregador e ferramentas elétricas num local seco. (Veja Figura. A) Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, seu agente de serviço ou pessoas igualmente qualificadas para evitar riscos.

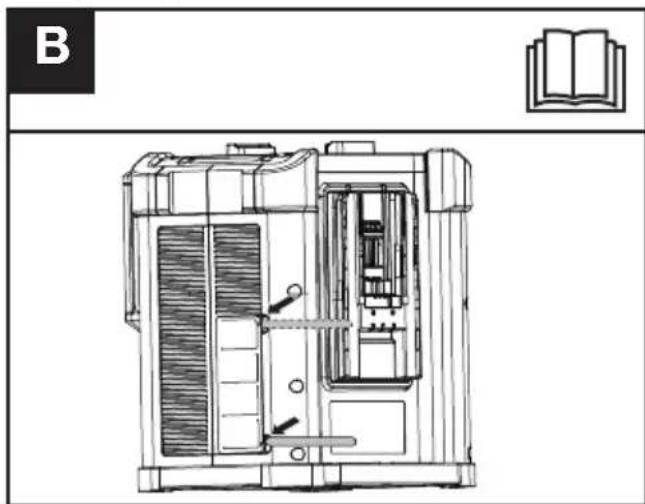

2. Se houver poeira no para-brisa, use uma

ferramenta para levantar um lado do para-brisa, remova-o e enxágue com água limpa. (Veja Figura. B)

PROBLEMAS Problemas Causas Soluções O carregador não funciona. Todas as luzes LED estão apagadas. Carregador avariado. Por favor, leve-o a um revendedor autorizado Kress. Substitua-o por um novo. O carregador não funciona e a luz LED vermelha pisca. O módulo de bateria está demasiado frio ou quente. Aguarde que o módulo de bateria atinja a temperatura normal de carregamento. Bateria Kress de 60 V:

O carregador não funciona e a luz LED vermelha mantém-se acesa. O módulo de bateria está avariado ou existe um erro nas ligações. Por favor, devolva-o a um revendedor autorizado Kress. Substitua-o por um novo.

Voltagem calculada 220-240 V /50~60 Hz Saída do carregador 60 V d.c Corrente de carga 30 A Potência avaliada 1800 W Conjunto de baterias Li-Ion Grau de proteção IPX5 Tempo de carregamento (aprox.) (Cyberpack)

Classe de protecção /II Peso 11.8 kg Tempo de carga varia com a temperatura. Para vericar os dados técnicos do tipo, número de células e capacidade das baterias que podem ser carregadas, consulte a placa de identicação da bateria fornecida pela Kress

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá- los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.
