Tipo di prodotto	Caricabatterie per utensili senza fili
Marca	Kress
Modello	KAC840
Tensione di ingresso	220-240 V, 50/60 Hz
Tensione di uscita	60 V cc
Corrente di carica	30 A
Potenza nominale	1800 W
Tipo di batteria compatibile	Batterie Li-Ion Kress 60 V
Tempo di carica (4.0 Ah, 1 pezzo)	Circa 12 minuti
Tempo di carica (4.0 Ah, 2 pezzi)	Circa 24 minuti
Tempo di carica (11.0 Ah, 1 pezzo)	Circa 25 minuti
Tempo di carica (11.0 Ah, 2 pezzi)	Circa 50 minuti
Indicatori LED	Giallo (pronto), Verde lampeggiante (carica), Verde fisso (carica completa), Rosso fisso (difetto), Rosso lampeggiante (protezione termica)
Protezione termica	Sì, arresto e ripresa automatica della carica
Grado di protezione	IPX5
Classe di protezione	II
Peso	11,8 kg
Dimensioni (L x l x h)	Non specificato
Numero di porte di carica	2 (carica sequenziale)
Manutenzione e pulizia	Scollegare prima della pulizia; pulire con un panno asciutto; non immergere in acqua
Pezzi di ricambio	Contattare un rivenditore Kress certificato
Riparabilità	Non aprire; affidare a un professionista qualificato
Sicurezza	Leggere tutte le istruzioni; utilizzare solo con batterie Kress; non caricare sotto la pioggia

Domande frequenti - KAC840 KRESS

Quali batterie posso caricare con il Kress KAC840?

Il caricabatterie KAC840 è progettato solo per le batterie Li-Ion Kress 60 V. Non utilizzare batterie di altre marche o modelli.

Come sapere se la batteria è in carica?

Quando la batteria è inserita, il LED lampeggia in verde per indicare la carica. Una volta completamente carica, il LED diventa verde fisso. Consultare la tabella degli indicatori nel manuale.

Cosa fare se il LED rosso è fisso?

Un LED rosso fisso indica una batteria difettosa o una connessione errata. Provare con un'altra batteria. Se il problema persiste, contattare un rivenditore Kress certificato.

Posso lasciare la batteria nel caricabatterie dopo la carica?

Sì, il caricabatterie passa in modalità di alimentazione di mantenimento. Tuttavia, per una conservazione a lungo termine, si consiglia di mantenere la batteria al 40-60% di carica.

Quanto tempo ci vuole per caricare una batteria da 4.0 Ah?

Con il KAC840, una batteria da 4.0 Ah si carica in circa 12 minuti. Due batterie da 4.0 Ah si caricano in circa 24 minuti (carica sequenziale).

Il caricabatterie non funziona, cosa controllare?

Controllare la presa di corrente, il cavo di alimentazione e che la batteria sia inserita correttamente. Se il LED rosso lampeggia, la batteria è troppo fredda o troppo calda; attendere che raggiunga la temperatura ambiente.

Posso usare il caricabatterie sotto la pioggia o in un ambiente umido?

No. Il caricabatterie deve essere utilizzato in un luogo asciutto e ben ventilato. Sebbene sia classificato IPX5, evitare l'esposizione alla pioggia o all'umidità per prevenire la corrosione.

Qual è la temperatura migliore per caricare la batteria?

La temperatura ambiente ideale è compresa tra 18 °C e 24 °C. Non caricare al di sotto di 0 °C o al di sopra di 40 °C per evitare di danneggiare la batteria.

Come pulire il caricabatterie?

Scollegare sempre il caricabatterie prima di pulirlo. Utilizzare un panno asciutto per rimuovere la polvere. Non utilizzare acqua o prodotti detergenti liquidi.

Dove posso trovare pezzi di ricambio o far riparare il mio caricabatterie?

Contattare un rivenditore Kress certificato o un centro di assistenza autorizzato. Non tentare di aprire o riparare il caricabatterie da soli.

MANUALE UTENTE KAC840 KRESS

Introduzione 24
Elencocomponenti 25
Sicurezza del prodotto 26
Procedura per la carica. 27
Solutione di problemi 28
Manutenzione 29
Risoluzione dei problemi 29
Dati tecnici. 29
Tutela ambientale. 30
Dichiarazione di conformità 30

INTRODUZIONE

Gentile Cliente,

Grazie per aver acquistato quello prodotto Kress Commercial. Ci dedichiamo allo sviluppo di prodotti di alta qualità per soddisfare le vostre esigenze relative alla progettazione dei giardini.

Il marchio Kress è sinonimo di un servizio di prima qualità. Se avete domando o dubbi, per tutte la durata di utilizzo dei prodotti, nel corso degli anni, vi preghiamo di contattare il rivenditore presso il quale avete acquistato il prodotto, o il nostro Servizio clienti per ricevere assistenza.

Siamo sicuri che le piacere lavorare con il suo prodotto Kress per gli anni a venire.

USO CONFORME ALLE NORME

La macchina è destinata a caricare solo batterie Kress per i prodotti Kress 60V.

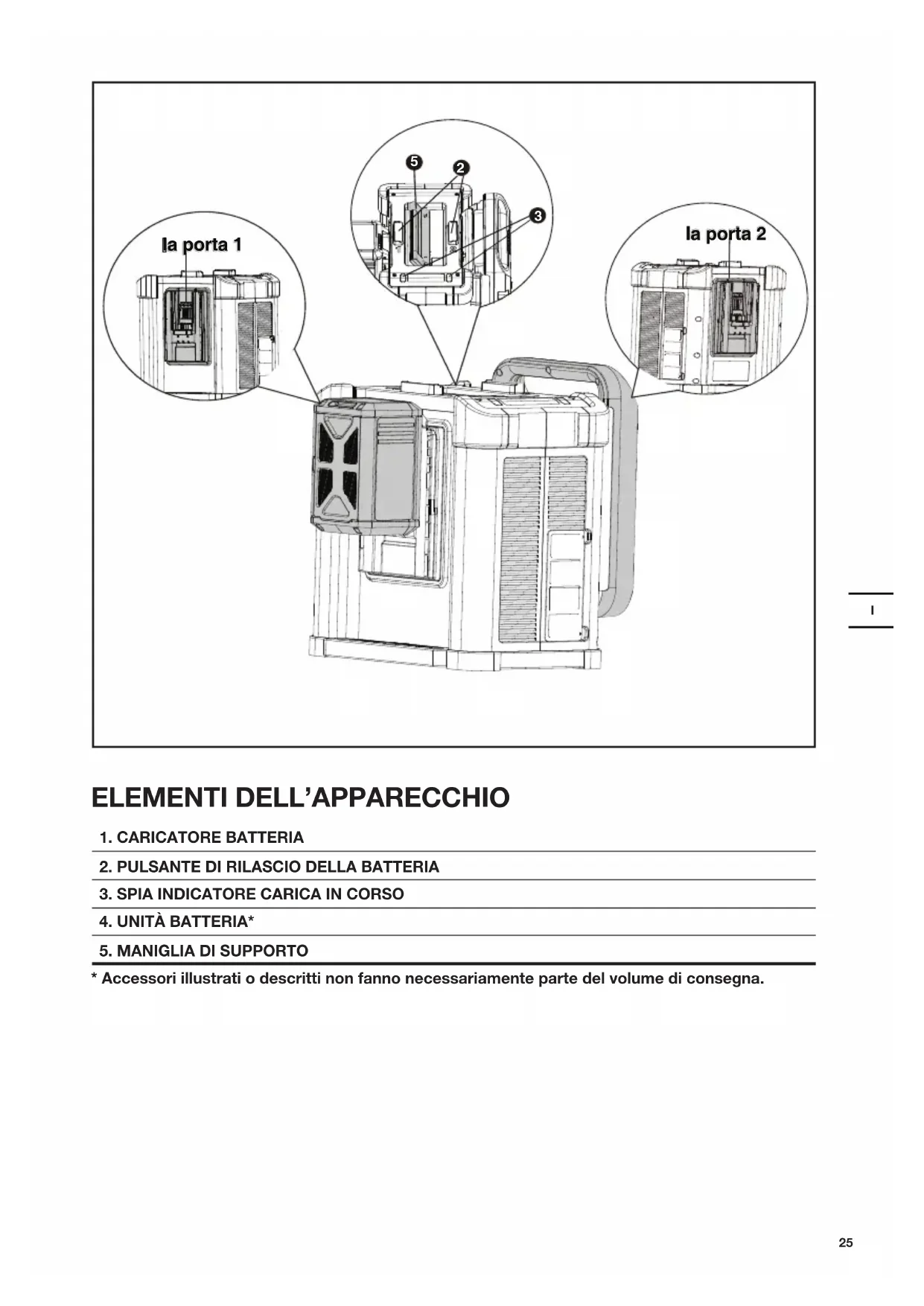

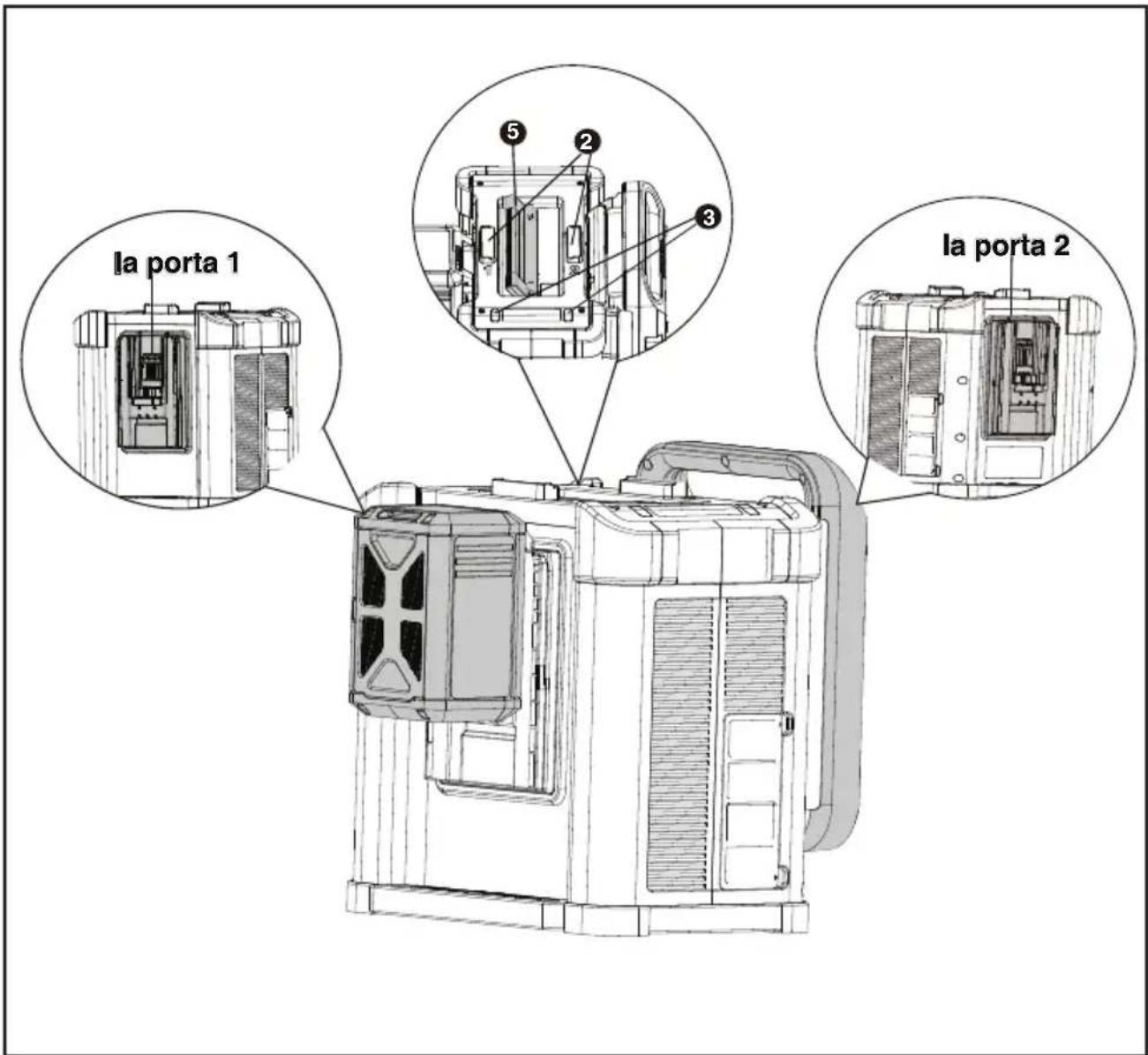

ELEMENTI DELL'APPARECCHIO

1. CARICATORE BATTERIA
2. PULSANTE DI RILASCIO DELLA BATTERIA
3. SPIA INDICATORE CARICA IN CORSO
4. UNITÀ BATTERIA*

5. MANIGLIA DI SUPPORTO

6. Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

SICUREZZA DEL PRODOTTO ISTRUZIONI GENERALI DI SICUREZZA

AVVERTENZA: Leggere tutte le avvertenze per la sicurezza e tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/ol lesions gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

L'apparecchio più essere usato da bambini da 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, se sono quello la supervisione o seguono le istruzioni sull'uso dell'apparecchio in modo sicuro e comprendono i possibili rischi.

I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere fatto dai bambinienza supervisione.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

ALTRE ISTRUZIONI PER LA SICUREZZA DEL CARICABATTERIE

1. Prima di effettuare la carica delle batterie leggere le istruzioni.
2. Non caricare batterie con perdita di elettroliti.
3. Non utilizzato caricatori per operazioni diversi da quelli per i quali sono stati realizzati.
4. Collegare il caricatore solo ad alimentazione CA.
5. Non cortocircuitare i contatti della batteria o del caricatore.
6. Rispettare la polarità “+/-” durante la ricarica.
7. Non aprire l'apparecchiatura. Tenerla fuori alla portata dei bambini.
   8.Non ricaricare le batterie di altri costruttori.
8. Verificare che il collegamento tra caricabatteria e la batteria sia posizionato in modo corretto, e che non ci siano corpi estranei.
9. Evitare che le aperture di ventilazione del caricabatterie siano ostruite da oggetti. Proteggere la macchina da polvere e umidità. Riporre il caricabatteroe in un luogo asciutto e temperato.
   11.Durante la ricarica delle batterie, verificare che il caricabatterie si trovi in un'area ben ventilata

e distante da materiali infiammabili. Le batterie possono scaldarsi durante la ricarica. Non lasciare incustoditi batterie e caricatori durante la ricarica.

1. Non ricaricare batterie che non siano ricaricabili, perché potrebbero surriscaldarsi ed esplodere.
2. Una maggior durata nel tempo e prestazioni migliori sono essere ottentue se le batterie vengono caricate a una temperatura dell'aria compresa tra i 18^ e i 24^ . Non caricare le batterie a temperature inferiore a 0^ o superiori a 40^ . Questo dettaglio è importante in quanto più evitare danni seri alle batterie.
   14.Caricare solo pacchi batterie del modello fornito o raccomandato da Kress.

SIMPOLI

	Leggere il manuale
	Attenzione
	Classe protezione
T 20A	Fusibile

+	Terminale positivo
-	Terminale negativo
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

PROCEDURE PER LA CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

AVVERTENZA -Considerando la capacité attuale,utilizzare la linea dedicata per

evitare il sovraccarico dell'alimentazione.

ISTRUZIONI PER LA CARICA

1. CARICAMENTO DELL'UNITÀ BATTERIA

Questo caricabatterie è progettato per la ricarica della batteria.

ATTENZIONE: Il caricabatteria e l'unità la batteria sono stati progettati appositamente per funzionare assieme. Non utilizzato nessuno dispositivo. Non inseire e controllare. Sumente che non vi siano oggetti metallici nei riamenti dell'unità batteria per evitare guasti sui o altri rischi.

2. PRIMA DI USARE UTENSILI A BATTERIA

L'unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla.

3. COME SI CARICA LA BATTERIA PROCEDURA DI CARICA

1) Collegare il caricabatteria all'alimentazione elettrica;
2) Inserire uno o due pacchi batteria nel caricabatterie. Di norma la spia di carica corrispondente (3) lampeggia di verde, per indicate che la batteria si sta caricando.

NOTA: la porta 1 è disponibile per la ricarica robotica.

INDICATORE DI CARICA

Questo caricabatterie è un "caricabatterie intelligente" progettato per fornire informazioni sullo stato della carica della batteria. Le spie nella tabella sostostante molto lo stato di carica. Se si visualizza una spia di carica difettosa (rossa accesa), inseire una nuova batteria per determinare se il caricabatterie è OK. Se la nuova batteria si carica correttamente, la batteria precedente è difettosa e deve essere restituita a un rivenditore autorizzato Kress. Se il nuovo gruppo batterie presenta lo stesso problema del gruppo batterie originale, far testare il caricabatterie presso un centro di assistenza autorizzato.

Luce	Accesa/Lampeggiante	Status
Giallo - accesso	-	Pronto per la ricarica
Luce verde intermittente	- - - - -	Caricamento
Verde accesa	-	Ricarica completata
Batteria Difettosa	-	Batteria Difettosa
Batteria Difettosa	- - - - -	Protezione della temperature della batteria

PROTEZIONE DELLA TEMPERATUREA DELLA BATTERIA

Questo caricabatterie dispone di una funzione di protezione della temperatura della batteria. Quando il caricabatterie rileva una batteria troppo calda o fredda (la Luce diventa di colore rosso intermittente), si attiva automaticamente il circuito di protezione e sospende la carica fino a quando la batteria non ha raggiunto la temperature giusta. La procedura di carica inizIERA quindi automaticamente (la Luce diventa di colore verde intermittente). Questa funzione assicura la durata massima della batteria.

CARICA DI MANTENIMENTO

Se un pacco batteria completeness carico è lasciato nel caricatore, la Luce rimane di colore verde. Il pacco batteria rimane in carica con una corrente di manutenzione.

PACCHIBATTERIA DIFETTOSA

1. Per la conservazione a lungo termine, si prega di mantenere la batteria al 40% 60% dello stato di carica. Si consiglia di controllare regolarmente il livello di carica della batteria. Durante lo stoccaggio a lungo termine, la batteria deve essere caricata e scaricata agli 3 mesi.
2. Non congelare mai il pacco batteria e non immergerlo mai in acqua o altri liquidi.
3. Quando il pacco batteria non produce potenza sufficiente per lavori eseguiti confacility in precedenza, ricaricare la batteria, non continuare ad usarla in queste condizioni. Il pacco batteria cui quodessere caricato agli volta che si vuole sanza effetti negativsul pacco batteria.
4. Durante la procedura di carica, è normale che caricatore e batteria diventino caldi.
5. Se il pacco batteria non si carica in modo appropriato:
   a. Controllare la corrente alla presa di corrente collegando un altro appearecchio.
   b. Collegare e scollegare per controllare se il caricatore è OK.
   c. Controllare che la batteria non sia stata danneggiata.
   d. Spostare il caricatore ed il pacco batteria in un luogo dove la temperatura d'ambiente è compresa tra 18^ - 25^ (65 °F to 77 °F).
   e. Se il problema della ricarica non si risolve, portare utensile, il pacco batterie e il caricatore a un centro di assistenza autorizzato.
   f. In certe condizioni, quando il caricatore è collegato alla presa di corrente, i contatti esposti all'interno del caricatore possono essere cortocircuito da oggetti estranei. Oggetti estranei di natura conduttiva, come particelle metalliche devono essere tenuti lontani dagli alloggi del caricatore. Scolgate sempre il caricatore alla presa di corrente quando non è inserito il pacco batteria, oppure prima della pulizia.

ATTENZIONE: non utilizzato o conservare il caricabatterie in condizioni di pioggia o bagnato per evitare la corrosione degli elettrodi e accorciarne la durata. Caricare i pacchi batteria dove che gli elettrodi sono completenesse asciutti nel caso in cui siano bagnati. Sostituire gli elettrodi se appaiano evidenti traccce di ossidazione.

SOLUZIONE DI PROBLEMI

1. NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

a) Verificare che il caricatore e il pacco batterie siano compatibili tra loro.
b) La batteria deve essere insertita nel caricabatteria in un'unica direzione. Girare la batteria e inserirla nel suo alloggiamo. Il corretto posizionamento e l'inizio del caricamento della batteria dovrebbe essere indicato dal LED verde intermittente.

Il tempo di caricamento della vostra batteria può dipendere da diverse ragioni e non da difetti del prodotto.

a) Se l'unità batteria è caricata in modo parziale, è possibile effettuarne il caricamento in meno di tempo di carica nominale
b) Se il pacco batteria e la temperatura ambiente sono molto freddi/caldi, la ricarica potrebberichiedere più tempo. Trovare un ambiente appropriato con la giusta temperatura dell'aria per avviare la ricarica.
c) Se l'unità batteria è molto calda, è necessario togliere l'unità stessa dal caricabatteria ed attendere il tempo necessario affinché l'unità si raffreddi tornando a temperatura ambiente e solo a quello punto riavviare il caricamento.

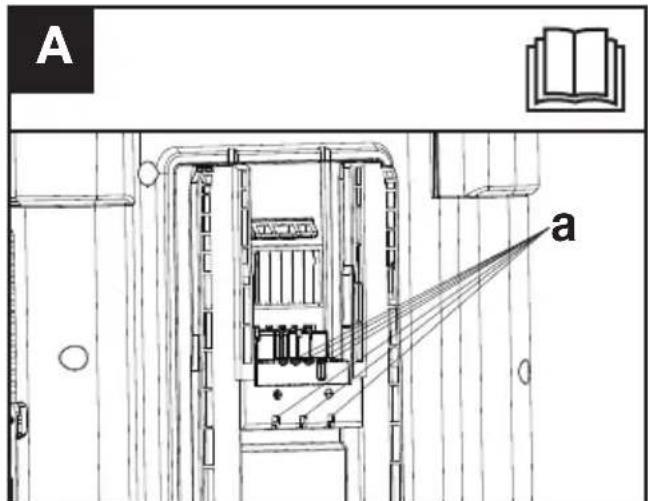

MANUTENZIONE

1. Rimuovere la spina dalla presa prima di eseguire qualsiasi intervento di regolazione, assistenza o manutenzione. La batteria o il caricabatterie non richiedono manutenzione aggiantiva. Se nello scarico (a) è presente della polvere, sciacquarlo con acqua pulita. Pulire con un panno asciutto. Porre sempre la batteria, il caricabatterie e l'utensile elettrico in un luogo asciutto.(Vedi Fig. A) Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

1. Se il cavo di alimentazione è danneggiato, devese sottituito dal produttore, da un suo agente di assistenza o da personale qualificato per evitare rischi. (Vedi Fig. B)

RISOLUZIONE DEI PROBLEMI

Problemi	Cause	Soluzioni
II caricabatterie non funziona. Tutte le luci LED si spengono.	Caricabatterie difettoso.	Si prega di rivolgersi a un rivenditore autorizzato Kress. Si prega di sostituire la batteria con una nuova.
II caricabatterie non funziona e la luce LED lampeggia in rosso.	La batteria è troppo fredda o troppo calda.	Lasciare che la batteria raggiunga la temperature e la carica normali. Batteria Kress 60V: 2°C~48°C (36°F~118°F) Cyberpack: -8°C~53°C (18°F~127°F)
II caricabatterie non funziona e la luce LED rossa è accesa.	La batteria è rottà o si è verificato un erre di connessione.	Si prega di restituire a un rivenditore autorizzato Kress. Si prega di sostituire la batteria con una nuova.

DATI TECHNICI

Tensione nominale	220-240 V /50~60 Hz
Uscita del caricabatterie	60 V d.c
Corrente di carica 30 A
Potenza nominale 1800 W
Unità batteria Li-Ion
Grado di protezione	IPX5

Tempo di ricarica (circa) (Cyberpack)	4.0 Ah (1pc)	12 mins
	4.0 Ah (2pcs)	24 mins
	11.0Ah (1pc)	25 mins
	11.0 Ah (2pcs)	50 mins
Classe protezione		□/□
Peso 11.8 kg

Il tempo di ricarica varia a seconda della temperature. Per i dati tecnici dei tipi, il numero di pile e la capacité nominale delle batterie che possono essere ricaricate, far riferimento alla targhetto del sacchetto della batteria fornito da Kress.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra

i rifiuti domestici. L'apparecchio da rottamare

deve essere portato al centro di riciclaggio per

un corretto trattamento. Controllare con le autorità

locali o con il rivenditore per localizzare il centro di

riciclaggio piu vicino.

1

DICHIARAZIONE DI

CONFORMITA

NOI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Per conto di Positec dichiarare il prodotto

Descrizione

Carica batteria

Codice

KAC840

É conforme alle seguenti dirittive:

2014/35/EU

2014/30/EU

2011/65/EU&(EU)2015/863

conformera

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN IEC 61000-3-2

EN 61000-3-3

2022/11/10

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.
