KAC840 - Puhelimen laturi KRESS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkulaturi langattomille työkaluille
Merkki	Kress
Malli	KAC840
Sisääntulojännite	220-240 V, 50/60 Hz
Lähtöjännite	60 V DC
Latausvirta	30 A
Nimellisteho	1800 W
Yhteensopiva akkutyyppi	Kress 60 V Li-Ion -akut
Latausaika (4,0 Ah, 1 kpl)	Noin 12 minuuttia
Latausaika (4,0 Ah, 2 kpl)	Noin 24 minuuttia
Latausaika (11,0 Ah, 1 kpl)	Noin 25 minuuttia
Latausaika (11,0 Ah, 2 kpl)	Noin 50 minuuttia
LED-merkkivalot	Keltainen (valmis), Vihreä vilkkuva (lataus), Vihreä palava (ladattu), Punainen palava (vika), Punainen vilkkuva (lämpösuoja)
Lämpösuoja	Kyllä, lataus pysähtyy ja jatkuu automaattisesti
Suojausaste	IPX5
Suojausluokka	II
Paino	11,8 kg
Mitat (P x L x K)	Ei määritelty
Latausporttien lukumäärä	2 (peräkkäinen lataus)
Huolto ja puhdistus	Irrota pistoke ennen puhdistusta; puhdista kuivalla liinalla; älä upota veteen
Varaosat	Ota yhteyttä valtuutettuun Kress-jälleenmyyjään
Korjattavuus	Älä avaa; anna ammattilaisen huollettavaksi
Turvallisuus	Lue kaikki ohjeet; käytä vain Kress-akkujen kanssa; älä lataa sateessa

Usein kysytyt kysymykset - KAC840 KRESS

Mitä akkuja voin ladata Kress KAC840 -laturilla?

KAC840-laturi on suunniteltu vain Kress 60 V Li-Ion -akuille. Älä käytä muiden merkkien tai mallien akkuja.

Miten tiedän, latautuuko akku?

Kun akku on asetettu paikalleen, LED-merkkivalo vilkkuu vihreänä osoittaen latausta. Kun akku on täysin ladattu, merkkivalo palaa tasaisena vihreänä. Katso merkkivalotaulukko ohjeista.

Mitä tehdä jos punainen merkkivalo palaa tasaisena?

Tasaisena palava punainen merkkivalo ilmaisee viallista akkua tai huonoa liitäntää. Kokeile toista akkua. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Kress-jälleenmyyjään.

Voinko jättää akun laturiin latauksen jälkeen?

Kyllä, laturi siirtyy ylläpitotilaan. Pitkäaikaista varastointia varten on kuitenkin suositeltavaa säilyttää akku 40-60 % lataustasolla.

Kuinka kauan 4,0 Ah akun lataaminen kestää?

KAC840-laturilla 4,0 Ah akku latautuu noin 12 minuutissa. Kaksi 4,0 Ah akkua latautuu noin 24 minuutissa (peräkkäinen lataus).

Laturi ei toimi, mitä tarkistaa?

Tarkista pistorasia, virtajohto ja että akku on oikein asetettu. Jos punainen merkkivalo vilkkuu, akku on liian kylmä tai kuuma; odota kunnes se saavuttaa huoneenlämpötilan.

Voinko käyttää laturia sateessa tai kosteassa ympäristössä?

Ei. Laturia tulee käyttää kuivassa ja hyvin tuuletetussa tilassa. Vaikka se on luokiteltu IPX5-luokkaan, vältä altistamista sateelle tai kosteudelle korroosion estämiseksi.

Mikä on paras lämpötila akun lataamiseen?

Ihanteellinen ympäristön lämpötila on 18–24 °C. Älä lataa alle 0 °C tai yli 40 °C lämpötiloissa akun vaurioitumisen välttämiseksi.

Miten puhdistan laturin?

Irrota aina laturi pistorasiasta ennen puhdistusta. Poista pöly kuivalla liinalla. Älä käytä vettä tai nestemäisiä puhdistusaineita.

Mistä löydän varaosia tai voin korjauttaa laturini?

Ota yhteyttä valtuutettuun Kress-jälleenmyyjään tai valtuutettuun huoltokeskukseen. Älä yritä avata tai korjata laturia itse.

KÄYTTÖOHJE KAC840 KRESS

Johdanto. 108
Koponenttiluettelo. 109
Tuoteturvallisuus 110
Lataaminen. 111
Vianetsintä. 112
Huoltotoimenpiteet 112
Vianmaaritys. 113
Tekniset tiedot. 113
Ymparistonsuojelu. 113
Vaatimustemmukaisuusvakuutus. 114

FIN

JOHDANTO

Hyvä asiakas,

Kiitos, etta olet ostanut tämän Kress Commercial-tuotteen. Olemme omistautuneet kehittämän korkealaatuisia tuotteita, jotka tayttavat kaupallisen maisemoinnin vaatimukset.

Kress-tuotemerkki on synonymymi korkealaatuiselle palvelulle. Jos sinulla on kysyttavaa tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttkauppiaseesi tai asiakaspalvelutiimiimme saadaksesi apua.

Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan.

KÄYTTÖTARKOITUS

Laite on tarkoitetu lataamaan ainoastaan Kressin 60 V:n tuotteiden akkuja.

FIN

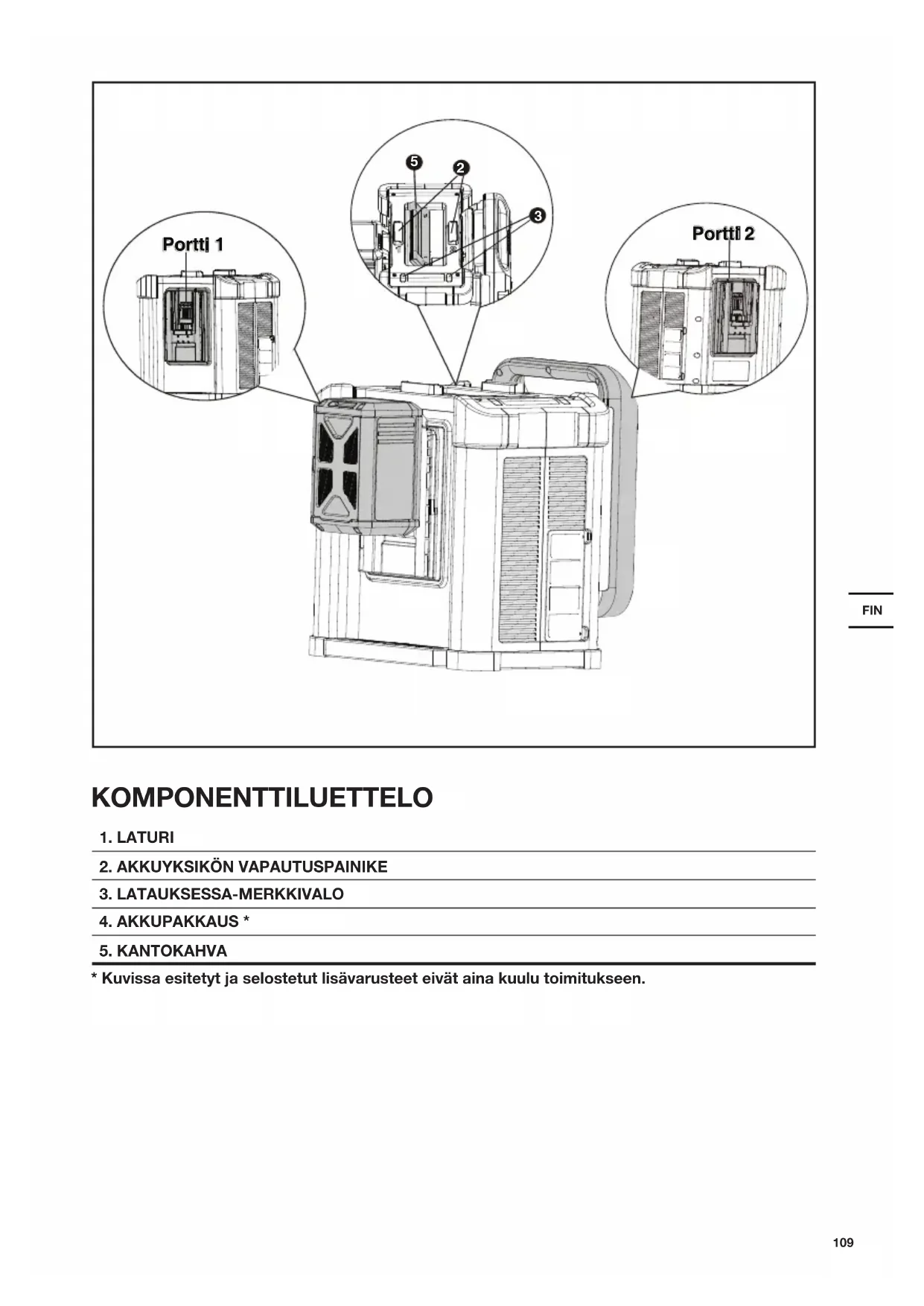

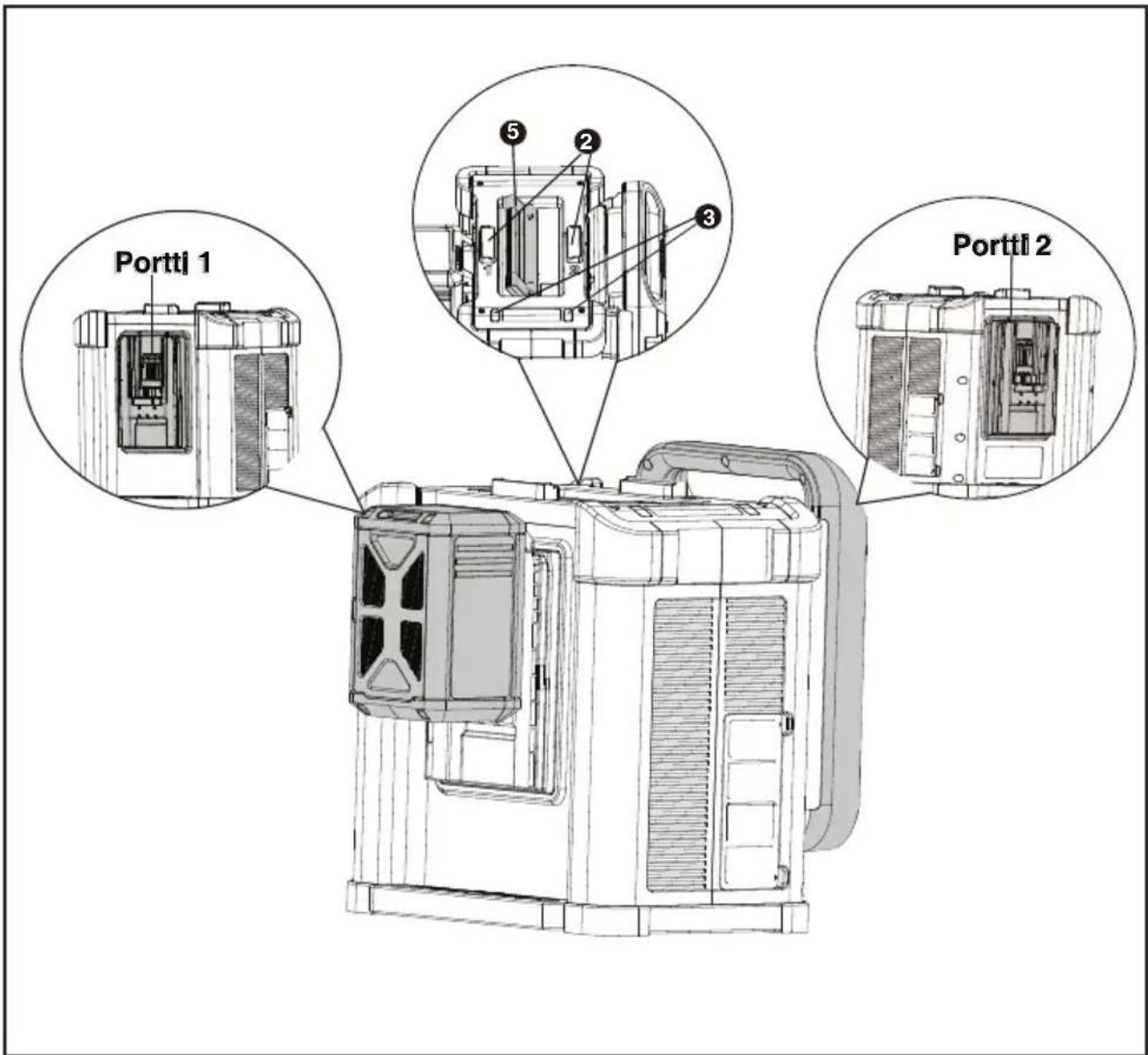

KOMPONENTTILUETTELO

1. LATURI
   2.AKKUYKSIKON VAPAUTUSPAINIKE
2. LATAUKSESSA-MERKKIVALO
3. AKKUPAKKAUS

4. KANTOKAHVA

5. Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TUOTETURVALLISUUSTURVALLISUUSOHJEET

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Lue kaikki ohjeet. Lue kaikki turvallisuusvaroitukset ja ohjeet. Lue kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättämisestä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma.

Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoa varten.

Laitetta voivat käyttaa yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta tai tietämysta laitteen käytösta, jos heita on opastetu tai ohjattu laitteen turvallisessa käytössa ja jos he ymmäravat käyttoön liittyvat vaarat. Lapset eivat saa leikkiä laitteen kanssa. Lapset eivat saa suorittaa laittaa puhdistusta ja huoltoa ilman valvontaa. Jos sähkojohto on vahingoittunut, joko valmistajan, huoltoedustajan tai muun patevan huoltohenkilostön on vaihdettava se vaaran valttämiseksi.

AKKULATURIA KOSKEVIA LISÄTURVALLISUUSOHJEITA

1. Lue ohjeet ennen lataamista.

2. Älä lataa vuotavaa akkua.

3. Käytä latureita ainoastaan niille suunniteltuun tarkoitukseen.
4. Liitä latauslaite ainoastaan verkkovirtaan.
5. Alä lyhenna akun tai laturin liittimia.
6. Noudata ladattaessa “+/-” napaisuutta.
   7.Äla avaa yksikköä ja pidä selasten ulottumattomissa.
7. Alä lataa muiden valmistajien akkuja.
   9.Varmista, etta akkulaturi on liitetty oikein akkuun ja ettase on muilta esineiltä vapaa.
   10.Varmista, etta akkulaturin aukot ovat tyhjat ja suojaa ne liahta ja kostenudelta. Sailytä laturi kuivassa ja pakkaselta suojassa olevassa paikassa.
   11.Akkua ladatessa varmista,
   että laturi on hyvin
   ilmastoidussa paikassa ja
   ettei lahistollä ole tulenarkoja
   materialialeja. Akku saattaa
   kuumeta latauksen aikana.
   Alä lataa akkua liikaa.
   Alä jatä akkua ja laturia
   varomattomasti latauksen
   aikana.
   12.Älä lataa uudelleen akkuja, jotka eivät ole uudelleen ladattavia. Ne saattavat ylikuumeta tai mennä rikki.
   13.Pidempi kestoikä ja parempi suorituskyky voidaan saavuttaa, jos akkuyksikkö ladataan

ilman lampötilan ollessa
valillä 18° C ja 24° C. Alä
lataa akkuyksikköä ilman
lampötilojen ollessa alle
0° C, tai yli 40° C. Tämä
on tärkeää, koska se voi
estää vakavan vaurion
akkuyksikolle.

14.Lataa ainoastaan samoja Kress in toimittamia tai Kress in suosittelemia akkumalleja.

SYMBOLIT

	Lue käytöoppaasta
	Varoitus
	Kaksoiseristys
T 20A	Sulake
	Positiivinen napa
	Negatiivinen napa
	Käytettyjä sähkölaitteita ei saa heittää pois kotitalousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallsilta viranomaisilta tai jälleenmyyjälttä.

LATAAMINEN

HUOMAUTUS: Ennen tyokalun kayttoa, lue ohjekirja huolellisesti.

VAROITUS -Huomioi virtakapasiteetti ja käytä erillislinjaa, jotta vältaaän

virtalähteen ylikuormitus.

LATAUSOHJEET

1. AKKUPAKKAUKSEN LATAUS

Laturi on suunnitelu akkuyksiköden lataamiseen.

VAROITUS: Laturi ja akkupakkaus on erityisesti suunniteltu toimimaan yhdessä. Alä kayta muita akkupakkaufsia tai latureita. Alä koskaan työnnä tai anna pudota metalliesineita laturin tai akkupakkaukseen. Se voi johtaa mahdollisesti vaaratilanteen aiheuttavan sahkovian syntymiseen.

2. ENNEN LANGATTOMAN TYÖKALUN KÄYTTOA

Akku on osittain ladattu ja se on ladattava tayteen ennen ensimmäista kaytöa.

3. KUINKA AKKUPAKKAUS LADATAAN LATAUSMENETTELY

1) Kytke laturi sopivaan pistorasiaan.
2) Kun asetat yhden akkuyksikon latausporttiin, vihrea merkkivalo valahtaa. Tama osoittaa, etta akku latautuu. Kun ladataan kahta akkua, KAC840 lataa akkuja sarjassa.

HUOMAUTUS: Portti 1 on käytettävissa robottilataukseen.

LATAUKSEN MERKKIVALO

Laturi on "äylaturi", joka on suunnitelu antamaantietoa akun latauksen tilasta. Alapuolella taulukossa olevat merkkivalot nayttavat latauksen tilan. Jos nakyviin tulee vialisen latauksen merkkivalo (punainen valo palaa), liita uusi akku varmistaaksesi, etta laturi on kunnossa. Jos uusi akku lataa normalalisti, alkuperainen akkuyksikkö on vialinen ja se pitä palauttaa valtuutetulle Kress-jalleenmyyjäle. Jos uudessa akussa on sama ongelma kuin alkuperäissä akkuyksikössä, testauta laturi valtuutetussa huoltopisteessä.

Valo	Päällä/Vilkkuu	Tila
Keltainen valo palaa	——	Valmis lataukseen
Vilkkuva vihreä	—— — — —	Latautuu
Vihreä palaa	——	Täysin ladattu
Punainen palaa	—	Viallinen akku
Vilkkuva punainen	—	Akun lämpötilan suojaus

AKUN LÄMPÖTILAN SUOJAUS

Tassa laturissa on akun lampotilan sujaustoiminto. Kun laturi havaitsee akkuyksikon, joka on lian kuuma tai kylma (valo on punainen ja se vilkkuu), se aktivoi automaattisen suojaspiirin ja keskeyttä latauksen, kunnes akkuyksikkö on saavuttanut oikean lampotilan. Siloin latausprosessi alkaa automaattisesti (Valo on vihrea ja se vilkkuu). Tämä ominaisuus varmistaa akkujen mahdollisimman pitkan kayttoi'an.

AKKUYKSIKON JATTÄMINEN LATURIIN

Jos tayteen ladattu akku jatetaan laturin, alkuyksikkö siirtyy alhaisen virran lepotilaan.

1. Jos akkua sailytetaan pitkäan, pidä alkuyksikkö 40% 60% n varauksessa. Suositus on tarkastaa akkujen tehotaso saannollisesti. Pitkän sailytyksen aikana akku pitäisi ladata ja lataus purkaa joka kolmas kuukausi.
2. Alä koskaan jäadytä laturia tai upota sitä veteen tai muuhun nesteeseen.
3. Kun alkuyksikkö ei enä pysty tuottamaan riittävasti tehoa tehtäviin, joista se ennen suoriutui helposti, ala jatka sen käytämistä tassā tilassa, vaan lataa se uudelleen. Voit ladata osittain käytetyn yksikon aina halutessasi ilman, etta siītā on mitään haittaa alkuyksikölle.
4. Ladattaessa on normalaia, etta laturi ja alkuyksikkö suntuvat joskus lampimittakosketettaessa.
5. Jos akkuyksikkö ei lataudu oikein:
   a. Tarkista pistorasian virta liittamalla siihen toinen laite.
   b. Kytke laturi pistokkeeseen ja irrota se tarkistaaksesi, etta se on kunnossa
   c. Tarkista, onko akku vaurioitunut
   d. Siirra laturi ja akkuyksikkö paikkaan, jossa ymparroivan ilman lampotila on noin 18^ - 25^ (65^ to 77^)
   e. Mikäli lataus ei edelleenkään onnistu, vi tyokalu, alkupakkaus ja laturi valtuutettuun palvelukeskukseen.
   f. Tietyissä olosuheissa laturin ollessa kytkettnä virtalähteeseen vierasesineet saattavat aiheuttaa laturin sisallä olevissa paljaissa latauskoskettimissa oikosulun. Sähköä johtavat vieraat materiaalit, kuten metallihiukkaset,

on pidettäva poissa laturin koloista. Irrota aina laturi virtalähteestä silloin, kun siña ei ole akkuyksikköä tai ennen kuin se aiotaan puhdistaa.

VAROITUS: Alä kāytä tai sāilytä laturia
sateessa tai marassa tilassa, jotta valtytaan
elektrodien syöpymiseltä ja kāyttoian lyhentämiselta.
Lataa akut, kun elektrodit ovat tāysin kuivia, jos ne
ovat markiä. Vaihda elektrodit, jos
niissä nakyy vihreaa patinaa.

VIANETSINTÄ

1.EN SAA AKKUA SOPIMAAN AKKULATURIIN. MIKSI?

a) Tarkista etta laturi ja akku on suunniteltu toimimaan yhdessa.
b) Akku sopii akkulaturiin vain yhdessä asennossa. Kierrä akkua ympäri, kunnes sen voi tyontä koloon, merkkivalon tulisi olla vihrea ja vilkua, kun akkua ladataan.

2. SYITA ERILAISIIN LATAUSAIKOIHIN

Latausaikoihin voivat vaikuttaa monet syyt, jotka eivat ole tuotteen vikoja.

a) Jos akkuyksikon lataus on purkautunut vain osittain, se saattaa latautua uudelleen nimellistä latausaikaa lyhyemmässä ajassa.
b) Jos akkuyksikkö ja ympäröivä lampötila ovat hyvin kylmiä/kuumia, uudelleenlatautuminen voikestää pidempään. Etsi lataamista varten sopiva ympäristo ja oikea ilman lampötila.
c) Jos akkupakkaus on hyvin kuuma, poista akkupakkaus laturista, anna akkupakkauksen jaähtyä ensin ympäristön lampötilaan ja sitten latauksen voi aloittaa.

HUOLTOTOIMENPITEET

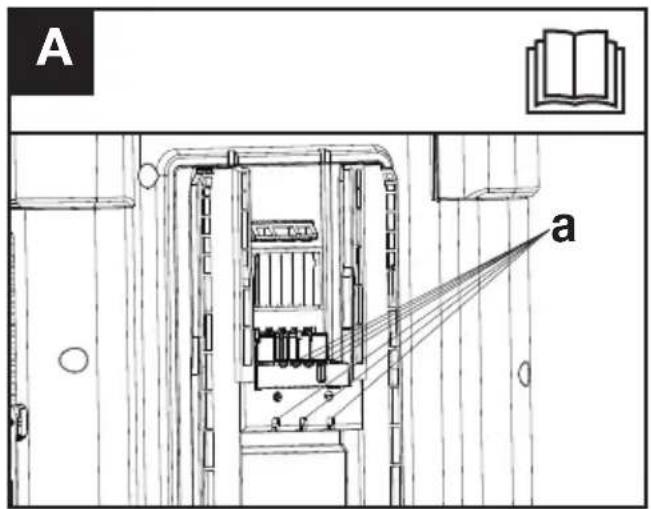

1. Irrota pistoke pistorasiasta ennen saadön, huollon tai kunnossapidon aloittamista. Akkusi tai laturisi ei tarvitse ylimääräistä huoltoa. Jos poistoputkessa (a) on polyä, huuhtele se puhtaalla vedellä. Pyyhi puhtaaksi kuivalla kankaalla. Sioita aina akkusi, laturisi ja sähkötyokalusi kuivaan paikkaan.(Ks. kuva A) Jos sahköjohto on vahingoittunut, joko valmistajan, huoltoedustajan tai muun patevän huoltohenkilostön on vaihdettava se vaaran välttämiseksi.

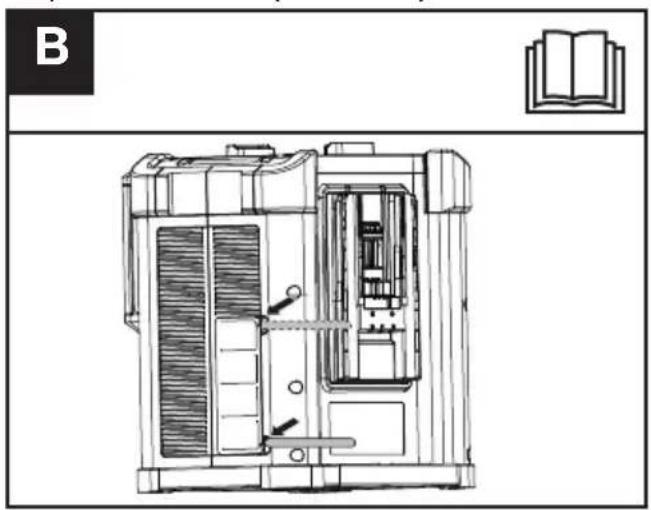

2. Jos tuulilasilla on polyä, nosta tuulilasin toinen puoli tyokalulla, irrota tuulilasi ja huuhtele puhtaalla vedellä. (Ks. kuva B)

VIANETSINTÄ

Ongelmat	Syyt	Ratkaisut
Laturi ei toimi Kaikki LED-valot ovat pimeinä	Viallinen laturi.	vie tuote takaisin valtuutetulle Kress-jalleenmyyjälle. Vaihda se uuteen tuotteeseen.
Laturi ei toimi ja LED-valo vilkkuu punaisena.	Akkuyksikkö on liian kylmä tai kuuma.	Anna akkuyksikön saavuttaa normaali lämpötila ja lataus. Kressin 60 V:n akku: 2 °C~48 °C (36 °F~118 °F) Cyberpack: -8 °C~53 °C (18 °F~127 °F)

Laturi ei toimi ja punainen LED-valo palaa.

Akkuyksikkö on rikkä tai siinä on kytkentävirhe.

Palauta tuote valtuutetulle Kress-jälleenmyyjalle. Vaihda se uuteen tuotteseen.

TEKNISET TIEDOT

Laturin jännite		220-240 V /50~60 Hz
Ulostulojännite 60 V d.c
Latausvirta 30 A
Nimellisteho 1800 W
Akkupakkaus Li-lon
IP-luokitus IPX5
Latausaika (noin) (Cyberpack)	4.0 Ah (1pc)	12 mins
	4.0 Ah (2pcs)	24 mins
	11.0Ah (1pc)	25 mins
	11.0 Ah (2pcs)	50 mins
Sujausluokka		☐/II
Paino 11.8 kg

Latausaika vaihtelee eri lampötiloissa. Akkujen typpien tekniset tiedot, kennojen lukumäärä ja nimellinen latauskapasiteetti on ilmoitettu KRESS in akkuihin kiinnitetyyssa nimikilvessa.

YMPÄRISTÖNSUOJELU

Elektroniikkaromua ei saa havittä kotitalousjätteen mukana. Toimita elektroniikkaromu asianmukaisin

keräyspisteisin. Ksykierratysohjeita paikallisviranomaisilta tai jalleenmyyjalta.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Vakuutamme Positecin puolesta, etta tuote

Selostus Latauslaite

Typpi KAC840

tayttaa seuraavien direktiivien märäykset,

2014/35/EU

2014/30/EU

2011/65/EU&(EU)2015/863

Yhdenmukaiset standardit

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN IEC 61000-3-2

EN 61000-3-3

FIN

2022/11/10

Allen Ding

Apulais Paäinsöör, testaus ja seriftointi

Positec Technology (China) Co., Ltd
