Tipo de produto	Telefone IP para empresas
Marca	Grandstream
Modelo	GXP2160
Número de linhas	6 linhas SIP
Tela	Tela LCD gráfica colorida 4,3 polegadas
Teclas contextuais XML	5 teclas programáveis
Portas de rede	2 portas Gigabit Ethernet (LAN e PC)
Alimentação	Adaptador de energia 12V DC incluído, suporte PoE (Power over Ethernet)
Bluetooth	Bluetooth integrado
Conferência	Conferência para 5 participantes
Gancho comutador eletrônico (EHS)	Sim, integrado
Dimensões (estimativa)	Aproximadamente 200 x 180 x 100 mm
Peso (estimativa)	Aproximadamente 1 kg
Conteúdo da embalagem	Aparelho, monofone, adaptador 12V, cabo Ethernet, cabo telefônico, suporte, guia de instalação rápida, etiqueta BLF
Instalação	Sobre mesa com suporte fornecido ou fixação na parede (suporte de parede opcional)
Configuração	Via interface web ou menu do telefone, suporte DHCP/IP estático
Segurança	Não reiniciar durante atualização de firmware, usar apenas o adaptador fornecido
Manutenção	Limpar com um pano macio e seco
Peças sobressalentes	Adaptador, monofone, suporte, cabos disponíveis através de revendedor autorizado
Reparabilidade	Reparável por um técnico qualificado

Perguntas frequentes - GXP2160 GRANDSTREAM

Como instalar o GXP2160 sobre uma mesa?

Fixe o suporte fornecido na base do telefone no encaixe previsto, depois coloque o telefone sobre a mesa. O suporte permite manter o aparelho inclinado para melhor visibilidade da tela.

Como conectar o telefone à rede?

Use o cabo Ethernet fornecido para conectar a porta LAN do telefone ao seu roteador ou switch de rede. Você também pode usar a porta PC para conectar um computador. O telefone suporta DHCP para configuração automática ou IP estático.

O GXP2160 pode ser usado para chamadas de emergência?

Não, o GXP2160 não está pré-configurado para chamadas de emergência. Você deve contratar um serviço SIP compatível e configurá-lo corretamente. A Grandstream recomenda ter um serviço telefônico tradicional para emergências.

Como configurar o telefone pelo navegador web?

Pressione a tecla CIMA para exibir o endereço IP do telefone. Digite esse endereço no seu navegador. A senha de administrador padrão é 'admin' e a senha de usuário é '123'.

Como configurar os parâmetros SIP?

No menu do telefone, vá em MENU > Phone > SIP > Account. Digite os parâmetros fornecidos pela sua operadora: proxy SIP, nome de usuário, senha, etc.

O GXP2160 suporta PoE?

Sim, o GXP2160 integra PoE (Power over Ethernet). Você pode alimentá-lo através de um switch PoE sem usar o adaptador de energia.

Como usar a função Bluetooth?

O Bluetooth integrado permite conectar um fone de ouvido sem fio. Ative o Bluetooth no menu do telefone e emparelhe seu fone de acordo com as instruções do fabricante.

O que fazer se a tela não acender?

Verifique se o adaptador de energia está corretamente conectado e se a tomada funciona. Se estiver usando PoE, certifique-se de que o switch fornece potência suficiente. Se o problema persistir, entre em contato com o suporte técnico.

Como transferir uma chamada?

Durante uma chamada, pressione a tecla 'Transferir' (ou TRANS). Disque o número do destinatário e pressione 'Transferir' novamente para finalizar a transferência.

Onde encontrar o manual do usuário completo?

O manual detalhado está disponível para download no site da Grandstream: http://www.grandstream.com/support.

MANUAL DE UTILIZADOR GXP2160 GRANDSTREAM

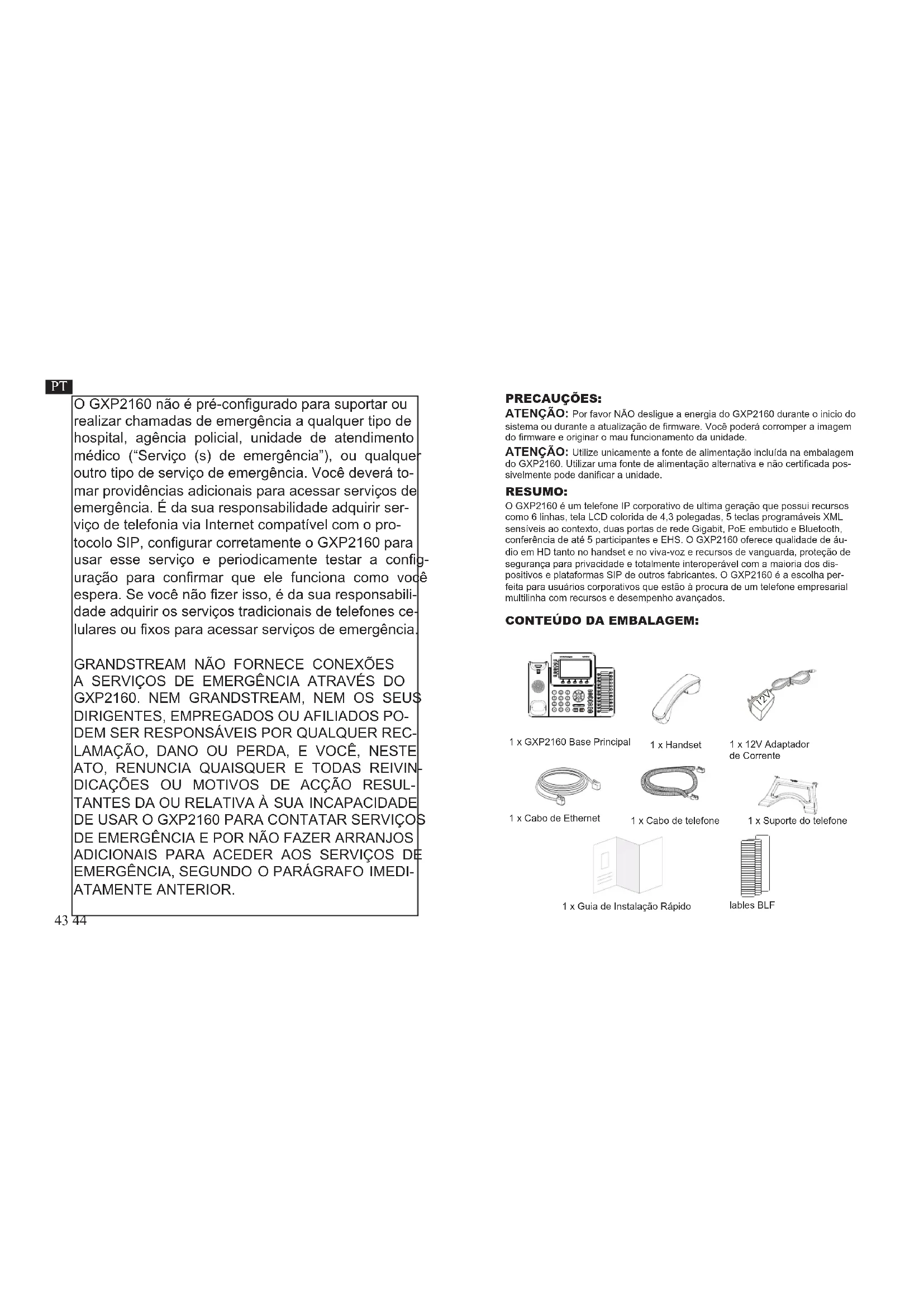

O GXP2160 não é pré-configurado para suportar ou realizar chamadas de emergência a qualquer tipo de hospital, agência policial, unidade de atendimento médico ("Serviço (s) de emergência"), ou qualquer outro tipo de serviço de emergência. Você deverá tomar providências adicionais para acessar serviços de emergência. É da sua responsabilidade adquirir serviço de telefonia via Internet compatível com o protocolo SIP, configurar corretamente o GXP2160 para usar esse serviço e periodicamente testar a configuração para confirmar que ele funciona como você espera. Se você não fizer isso, é da sua responsabilidade adquirir os serviços tradicionais de telefones celulares ou fixos para acessar serviços de emergência.

GRANDSTREAM NÃO FORNECE CONEXÕES A SERVIÇOS DE EMERGÊNCIA ATRAVÉS DO GXP2160. NEM GRANDSTREAM, NEM OS SEUS DIRIGENTES, EMPREGADOS OU AFILIADOS PO- DEM SER RESPONSÁVEIS POR QUALQUER RECLAMAÇÃO, DANO OU PERDA, E VOCÊ, NESTE ATO, RENUNCIA QUAISQUER E TODAS REIVINDICAÇÕES OU MOTIVOS DE ACÇÃO RESULTANTES DA OU RELATIVA À SUA INCAPACIDADE DE USAR O GXP2160 PARA CONTATAR SERVIÇOS DE EMERGÊNCIA E POR NÃO FAZER ARRANJOS ADICIONAIS PARA ACEDER AOS SERVIÇOS DE EMERGÊNCIA, SEGUNDO O PARÁGRAFO IMEDI- ATAMENTE ANTERIOR.

PRECAUÇÕES:

ATENÇÃO: Por favor NÃO desligue a energia do GXP2160 durante o início do sistema ou durante a atualização de firmware. Você poderá corromper a imagem do firmware e originar o mau funcionamento da unidade.

ATENÇÃO: Utilize unicamente a fonte de alimentação incluída na embalagem do GXP2160. Utilizar uma fonte de alimentação alternativa e não certificada possivelmente pode danificar a unidade.

RESUMO:

O GXP2160 é um telefone IP corporativo de ultima geração que possui recursos como 6 linhas, tela LCD colorida de 4,3 polegadas, 5 teclas programáveis XML sensíveis ao contexto, duas portas de rede Gigabit, PoE embutido e Bluetooth, conferência de até 5 participantes e EHS. O GXP2160 oferece qualidade de áudio em HD tanto no handset e no viva-voz e recursos de vanguarda, proteção de segurança para privacidade e totalmente interoperável com a maioria dos dispositivos e plataformas SIP de outros fabricantes. O GXP2160 é a escolha perfeita para usuários corporativos que estão à procura de um telefone empresarial multilinha com recursos e desempenho avançados.

CONTEÚDO DA EMBALAGEM:

1 x GXP2160 Base Principal

1 x Handset

1 x Suporte do telefone

1 x Guia de Instalação Rápido

lables BLF

Instalação do Telefone

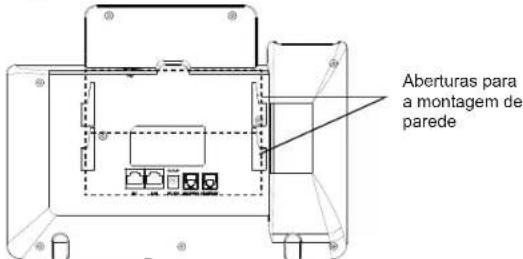

Aberturas para a montagem de parede

A instalar o telefone (Montagem na parede\*vendido separadamente):

1. Coloque o suporte de parede na abertura que está na parte traseira do telefone.
2. Coloque o telefone na parede através do furo para o suporte de parede.

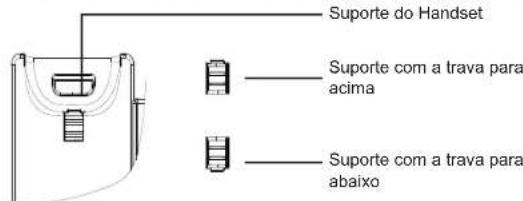

3. Puxe a trava de suporte do monofone (Consulte a imagem abaixo)
4. Vire a trava do telefone e coloque de novo no seu lugar para manter o handset no suporte quando o telefone estiver instalado na parede (Ver imagem abaixo)

Suporte do Handset Suporte com a trava para acima Suporte com a trava para abaixo

A instalar o telefone (Suporte do telefone):

Para instalar o telefone no escritório com o suporte do telefone, fixe o suporte no fundo do telefone onde estão as aberturas para o suporte de escritório (parte de cima, parte do fundo).

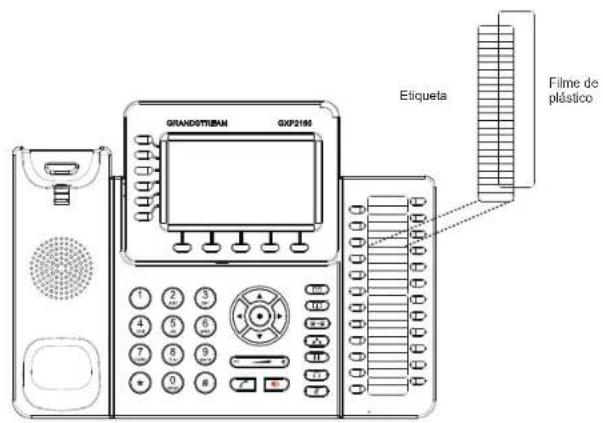

Instalar Papel de etiqueta BLF:

1. Insira cuidadosamente a etiqueta debaixo das fendas de plástico e ajuste até ficar ao mesmo nível da superfície do telefone.
2. Coloque a cobertura de plástico sobre a etiqueta de papel inserindo a cobertura debaixo das fendas de plástico no telefone.

GRANDOTSTREAM GXP2195 Etiqueta Filme de plástico

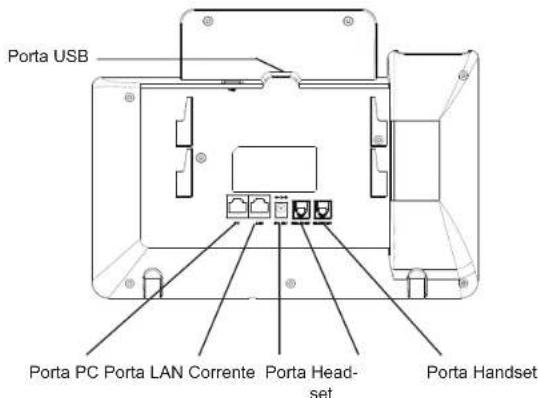

A CONECTAR O TELEFONE:

Porta USB Porta PC Porta LAN Corrente Porta Head- set Porta Handset

Para configurar o GXP2160, verifique os passos abaixo:

1. Conecte o handset à base principal utilizando o cabo de telefone.
2. Conecte uma ponta do cabo de rede ethernet RJ45 em um hub/switch ou ao roteador (lado LAN do roteador) e a outra ponta na porta LAN do telefone.
3. Conecte a salda da fonte de alimentação 12V DC na porta correspondente no telefone; conecte a fonte de alimentação em uma tomada de energia.
4. A tela LCD exibirá a informação de atualização ou de provisionamento. Antes de continuar, por favor aguarde até exibir na tela a data e a hora.
5. Utilizando a interface web do telefone ou utilizando o menu de configuração através do teclado, você poderá configurar o telefone para utilizar IP estático ou obter IP a partir do DHCP.

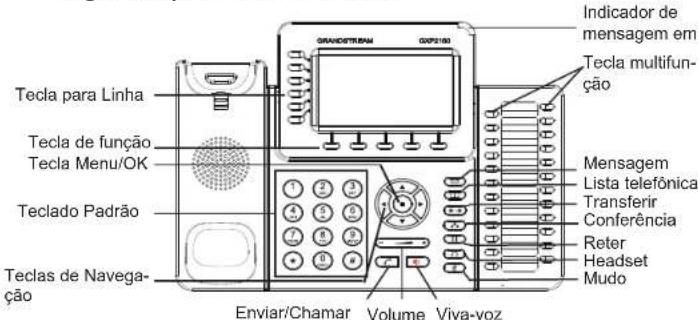

Sugestões para utilizar o teclado:

Tecla para Linha Tecla de função Tecla Menu/OK Teclado Padrão Teclas de Navega- ção Indicador de mensagem em Tecla multifun- ção Mensagem Lista telefônica Transferir Conferência Roter Headset Mudo Enviar/Chamar Volume Viva-voz

1. Para acessar o menu, pressione o botão redondo de MENU.
2. Navegue pelo menu usando os botões CIMA / BAIXO e ESQUERDO / DI-REITO.
3. Pressione o botão redondo de MENU para confirmar a seleção do menu.
4. O telefone sai automaticamente do modo MENU quando há uma chamada, o telefone é tirado do gancho, ou quando o modo de MENU está inativo por 60 segundos.

CONFIGURAÇÃO DO TELEFONE:

Configurar o GXP2160 utilizando a interface web:

1. Verifique e confira que o telefone está ligado e conectado à internet.
2. Pressione a tecla ACIMA para consultar o endereço IP.

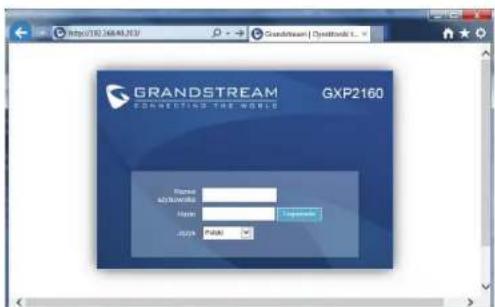

3. Digite o endereço IP do telefone no navegador web do seu computador (Ver imagem à direita).
4. O valor padrão para o nome de usuário e senha está definido como "admin"; o valor padrão para o nome de usuário final é "user" e a senha é "123".

http://1834845203 GRANDSTREAM | Optimum! L... GRANDSTREAM CONNECTING THE WORLD GXP2160 Name: 40/00/0000 Type: C:\Program Files\2019\P480

Configurar o GXP2160 utilizando o teclado:

1. Verifique que o telefone está desocupado.
2. Pressione a tecla MENU para acessar ao MENU do teclado para configurar o telefone.
3. Seleccione MENU-> Phone-> SIP-> Account para definir as configurações de Proxy SIP, Proxy de Saída, ID de Usuário SIP, ID de Aut SIP e Senha SIP.
4. Siga as opções do MENU para configurar os recursos básicos do telefone, por exemplo: o endereço IP se vai utilizar um IP estático. Para informação detalhada, consulte o Manual de Usuário do GXP2160.
5. Por favor contatar o seu ITSP (Provedor de serviços de telefonia por internet) para consultar, se for necessário, as definições adicionais que podem ser necessárias para configurar o telefone.

Nota: Para o manual de usuário detalhado, faça o download de: http://www.Grandstream.com/support
