Tipo di prodotto	Telefono IP per aziende
Marca	Grandstream
Modello	GXP2160
Numero di linee	6 linee SIP
Schermo	Schermo LCD grafico a colori da 4,3 pollici
Tasti contestuali XML	5 tasti programmabili
Porte di rete	2 porte Gigabit Ethernet (LAN e PC)
Alimentazione	Adattatore di rete 12V CC incluso, supporto PoE (Power over Ethernet)
Bluetooth	Bluetooth integrato
Conferenza	Conferenza fino a 5 partecipanti
Gancio interruttore elettronico (EHS)	Sì, integrato
Dimensioni (stima)	Circa 200 x 180 x 100 mm
Peso (stima)	Circa 1 kg
Contenuto della confezione	Dispositivo, microtelefono, adattatore 12V, cavo Ethernet, cavo telefonico, supporto, guida rapida di installazione, etichetta BLF
Installazione	Su scrivania con supporto fornito o montaggio a parete (supporto a parete opzionale)
Configurazione	Tramite interfaccia web o menu del telefono, supporto DHCP/IP statico
Sicurezza	Non riavviare durante l'aggiornamento del firmware, utilizzare solo l'adattatore fornito
Manutenzione	Pulire con un panno morbido e asciutto
Pezzi di ricambio	Adattatore, microtelefono, supporto, cavi disponibili tramite rivenditore autorizzato
Riparabilità	Riparabile da un tecnico qualificato

Domande frequenti - GXP2160 GRANDSTREAM

Come installare il GXP2160 su una scrivania?

Fissare il supporto fornito alla base del telefono nella fessura prevista, quindi posizionare il telefono sulla scrivania. Il supporto consente di mantenere l'apparecchio inclinato per una migliore visibilità dello schermo.

Come collegare il telefono alla rete?

Utilizzare il cavo Ethernet fornito per collegare la porta LAN del telefono al router o switch di rete. È anche possibile utilizzare la porta PC per collegare un computer. Il telefono supporta DHCP per la configurazione automatica o IP statico.

Il GXP2160 può essere utilizzato per le chiamate di emergenza?

No, il GXP2160 non è preconfigurato per le chiamate di emergenza. È necessario sottoscrivere un servizio SIP compatibile e configurarlo correttamente. Grandstream consiglia di avere un servizio telefonico tradizionale per le emergenze.

Come configurare il telefono tramite il browser web?

Premere il tasto SU per visualizzare l'indirizzo IP del telefono. Inserire questo indirizzo nel browser. La password predefinita dell'amministratore è 'admin' e la password utente è '123'.

Come configurare le impostazioni SIP?

Dal menu del telefono, vai su MENU > Phone > SIP > Account. Inserisci i parametri forniti dal tuo operatore: proxy SIP, nome utente, password, ecc.

Il GXP2160 supporta PoE?

Sì, il GXP2160 integra PoE (Power over Ethernet). Puoi alimentarlo tramite uno switch PoE senza utilizzare l'adattatore di rete.

Come utilizzare la funzione Bluetooth?

Il Bluetooth integrato consente di collegare un auricolare senza fili. Attiva il Bluetooth dal menu del telefono e accoppia l'auricolare secondo le istruzioni del produttore.

Cosa fare se lo schermo non si accende?

Verificare che l'adattatore di rete sia correttamente collegato e che la presa funzioni. Se si utilizza PoE, assicurarsi che lo switch fornisca potenza sufficiente. Se il problema persiste, contattare il supporto tecnico.

Come trasferire una chiamata?

Durante una chiamata, premere il tasto 'Trasferisci' (o TRANS). Comporre il numero del destinatario, quindi premere di nuovo 'Trasferisci' per completare il trasferimento.

Dove trovare il manuale d'uso completo?

Il manuale dettagliato è disponibile per il download sul sito di Grandstream: http://www.grandstream.com/support.

MANUALE UTENTE GXP2160 GRANDSTREAM

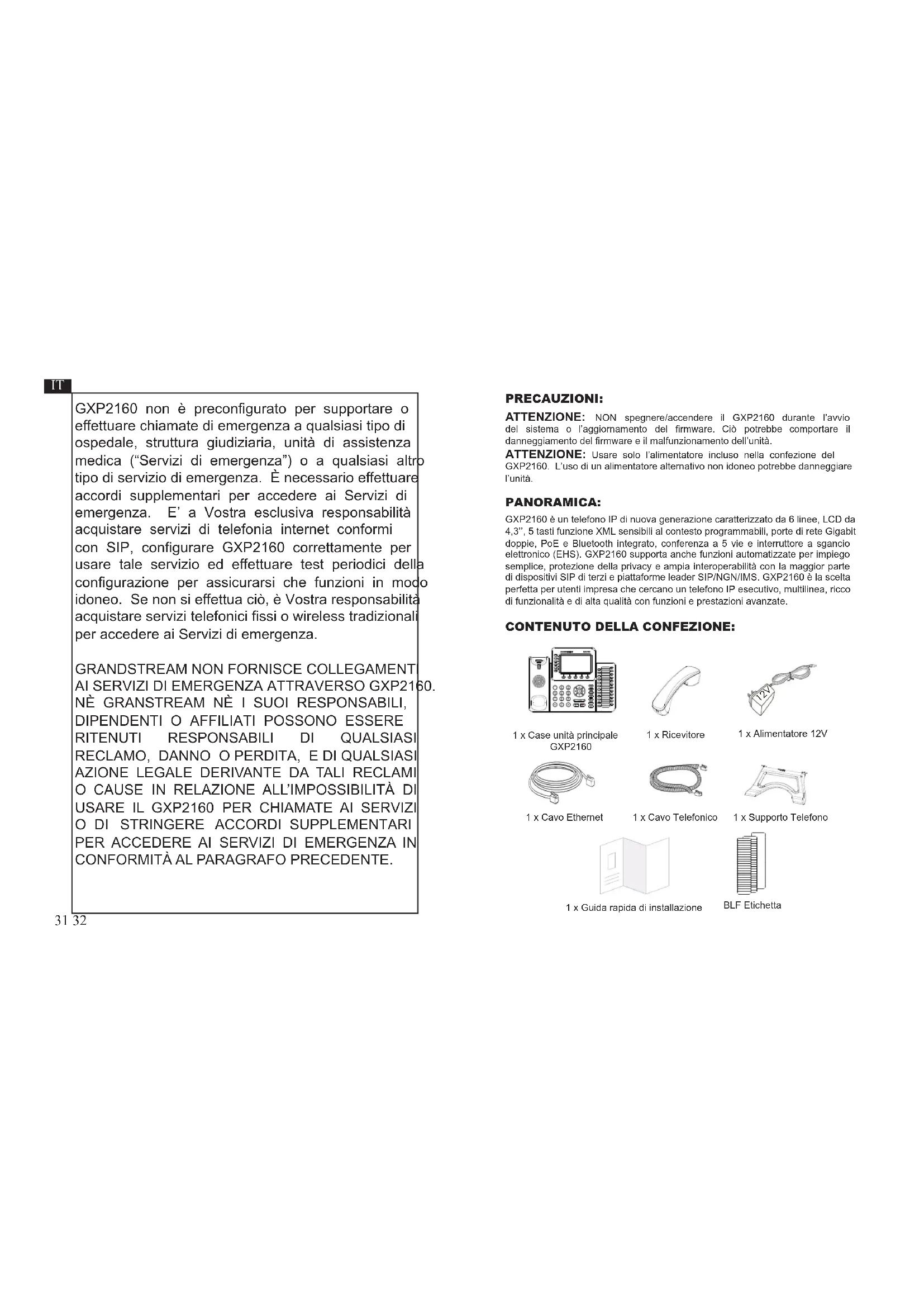

GXP2160 non è preconfigurato per supportare o effettuare chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica ("Servizi di emergenza") o a qualsiasi altro tipo di servizio di emergenza. È necessario effettuare accordi supplementari per accedere ai Servizi di emergenza. E' a Vostra esclusiva responsabilità acquistare servizi di telefonia internet conformi con SIP, configurare GXP2160 correttamente per usare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettua ciò, è Vostra responsabilità acquistare servizi telefonici fissi o wireless tradizionali per accedere ai Servizi di emergenza.

GRANDSTREAM NON FORNISCE COLLEGAMENT AI SERVIZI DI EMERGENZA ATTRAVERSO GXP2160. NÈ GRANSTREAM NÈ I SUOI RESPONSABILI, DIPENDENTI O AFFILIATI POSSONO ESSERE RITENUTI RESPONSABILI DI QUALSIASI RECLAMO, DANNO O PERDITA, E DI QUALSIASI AZIONE LEGALE DERIVANTE DA TALI RECLAMI O CAUSE IN RELAZIONE ALL'IMPOSSIBILITÀ DI USARE IL GXP2160 PER CHIAMATE AI SERVIZI O DI STRINGERE ACCORDI SUPPLEMENTARI PER ACCEDERE AI SERVIZI DI EMERGENZA IN CONFORMITÀ AL PARAGRAFO PRECEDENTE.

PRECAUZIONI:

ATTENZIONE: NON spegnere/accendere il GXP2160 durante l'avvio del sistema o l'aggiornamento del firmware. Ciò potrebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità.

ATTENZIONE: Usare solo l'alimentatore incluso nella confezione del GXP2160. L'uso di un alimentatore alternativo non idoneo potrebbe danneggiare l'unità.

PANORAMICA:

GXP2160 è un telefono IP di nuova generazione caratterizzato da 6 linee, LCD da 4,3", 5 tasti funzione XML sensibili al contesto programmabili, porte di rete Gigabit doppie, PoE e Bluetooth integrato, conferenza a 5 vie e interruttore a sgancio elettronico (EHS). GXP2160 supporta anche funzioni automatizzate per impiego semplice, protezione della privacy e ampia interoperabilità con la maggior parte di dispositivi SIP di terzi e piattaforme leader SIP/NGN/IMS. GXP2160 è la scelta perfetta per utenti impresa che cercano un telefono IP esecutivo, multilinea, ricco di funzionalità e di alta qualità con funzioni e prestazioni avanzate.

CONTENUTO DELLA CONFEZIONE:

1 x Case unità principale GXP2160

1 x Ricevitore

1 x Alimentatore 12V

1 x Cavo Ethernet

1 x Cavo Telefonico

1 x Supporto Telefono

1 x Guida rapida di installazione

BLF Etichetta

MONTAGGIO TELEFONO:

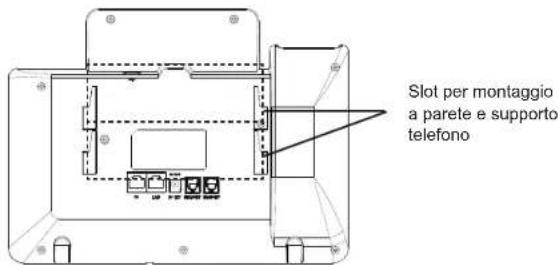

Slot per montaggio a parete e supporto telefono

Installazione del telefono (montaggio a parete*venduto separatamente):

1. Fissare il supporto per il montaggio allo slot sul retro del telefono.
2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
3. Estrarre l'aletta dal ricevitore (si veda la figura di seguito).
4. Ruotare l'aletta e riposizionarla nell'alloggiamento con l'estensione verso l'alto in modo da poter sostenere il telefono mentre è montato a parete (si veda la figura di seguito).

Supporto del ricevitore Aletta con estensione verso l'alto Aletta con estensione verso il basso

Installazione del telefono (supporto telefono):

Per installare il telefono sul tavolo con il supporto telefono, fissare il supporto alla base del telefono dove si trova un alloggiamento per tale supporto (parte superiore, parte inferiore).

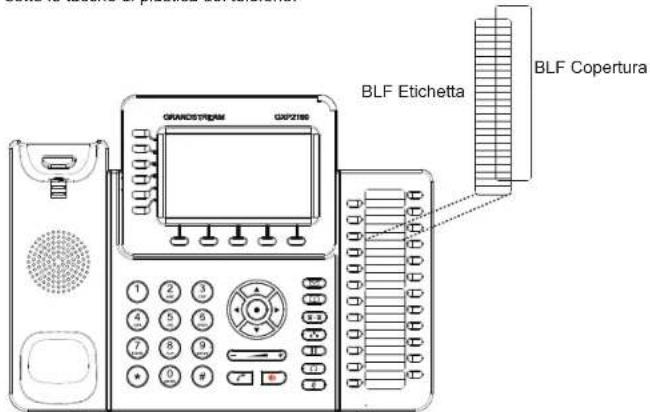

Installazione etichetta di carta BLF:

1. Installare l'etichetta di carta sotto le tacche di plastica sul telefono e applicare delicatamente la carta sulla superficie del telefono.
2. Installare la copertura di plastica sull'etichetta di plastica inserendo la copertura sotto le tacche di plastica del telefono.

GRANDSTREAM GFP2186 BLF Etichetta BLF Copertura

CCONNESSIONE DEL TELEFONO:

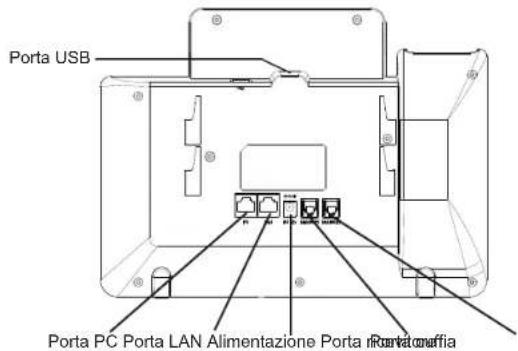

Porta USB Porta PC Porta LAN Alimentazione Porta i Porta unaffia

Per impostare il GXP2160, seguire la seguente procedura:

1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router (lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell'alimentatore all'uscita 12V CC sul telefono; collegare l'alimentatore a una presa elettrica.
4. L'LCD visualizzerà le informazioni relative allo stato dell'apparecchio o all'aggiornamento del firmware. Prima di continuare, attendere che il display visualizzi data/ora.
5. Usando il server web del telefono o il menu di configurazione del tastierino numerico, è possibile inoltre configurare il telefono usando o un IP statico o un DHCP.

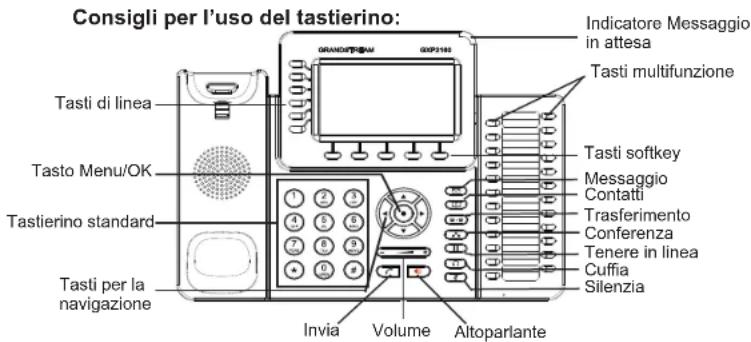

Consigli per l'uso del tastierino: Tasti di linea Tasto Menu/OK Tastierino standard Tasti per la navigazione Indicatore Messaggio in attesa Tasti multifunzione Tasti softkey Messaggio Contatti Trasferimento Conferenza Tenere in linea Cuffia Silenzia Invia Volume Altoparlante

1. Per accedere al MENU, premere il pulsante circolare MENU.
2. Muoversi nel menu usando i pulsanti UP/DOWN e LEFT/RIGHT.
3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel menu.
4. Il telefono esce automaticamente dalla modalità MENU quando arriva una chiamata, quando il telefono è sganciato o quando la modalità MENU non è usata per 60 sec.

CONFIGURAZIONE DEL TELEFONO:

Configurazione del GXP2160 mediante un browser web:

1. Assicurarsi che il telefono sia in corrente e collegato a internet.
2. Premere il tasto UP per vedere l'indirizzo IP.
3. Digitare l'indirizzo IP del telefononel browser del vostro PC (sivedafigura adestra).
4. Il nome utente e la password amministratore predefinita sono "admin"; il nome utente per l'utente finale predefinito è "utente" e la password è "123".

GRANDSTREAM CONNECTING THE WORLD GXP2160 None clinic Password Auto8 Language Auto8

Configurazione del GXP2160 mediante il tastierino:

1. Assicurarsi che il telefono sia in stato di attesa (modalità idle).
2. Premere il pulsante MENU per accedere al tastierino MENU per configurare il telefono.
3. Selezionare MENU-> Phone-> SIP-> Account, per configurare le impostazioni Proxy SIP, Proxy in uscita, ID utente SIP, Id Aut SIP, Password SIP.
4. Seguire le opzioni del MENU per configurare le impostazioni di base del telefono. Alcuni esempi: l'indirizzo IP se si usa un IP statico. Per ulteriori informazioni, consultare il manuale utente di GXP2160.
5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le impostazioni supplementari che possono essere necessarie per la configurazione del telefono.

Nota: Scaricare il manuale utente dettagliato da: http://www.grandstream.com/support
