GXP2160 - Téléphone GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléphone IP pour entreprises
Marque	Grandstream
Modèle	GXP2160
Nombre de lignes	6 lignes SIP
Écran	Écran LCD graphique couleur 4,3 pouces
Touches contextuelles XML	5 touches programmables
Ports réseau	2 ports Gigabit Ethernet (LAN et PC)
Alimentation	Adaptateur secteur 12V DC inclus, support PoE (Power over Ethernet)
Bluetooth	Bluetooth intégré
Conférence	Conférence à 5 participants
Crochet commutateur électronique (EHS)	Oui, intégré
Dimensions (estimation)	Environ 200 x 180 x 100 mm
Poids (estimation)	Environ 1 kg
Contenu du pack	Appareil, combiné, adaptateur 12V, câble Ethernet, câble téléphonique, support, guide d'installation rapide, étiquette BLF
Installation	Sur bureau avec support fourni ou fixation murale (support mural optionnel)
Configuration	Via interface web ou menu téléphone, prise en charge DHCP/IP statique
Sécurité	Ne pas redémarrer pendant mise à jour firmware, utiliser uniquement l'adaptateur fourni
Entretien	Nettoyer avec un chiffon doux et sec
Pièces détachées	Adaptateur, combiné, support, câbles disponibles via revendeur agréé
Réparabilité	Réparable par un technicien qualifié

FOIRE AUX QUESTIONS - GXP2160 GRANDSTREAM

Comment installer le GXP2160 sur un bureau ?

Fixez le support fourni à la base du téléphone dans la fente prévue, puis posez le téléphone sur le bureau. Le support permet de maintenir l'appareil incliné pour une meilleure visibilité de l'écran.

Comment connecter le téléphone au réseau ?

Utilisez le câble Ethernet fourni pour relier le port LAN du téléphone à votre routeur ou commutateur réseau. Vous pouvez également utiliser le port PC pour connecter un ordinateur. Le téléphone supporte le DHCP pour une configuration automatique ou une IP statique.

Le GXP2160 peut-il être utilisé pour les appels d'urgence ?

Non, le GXP2160 n'est pas préconfiguré pour les appels d'urgence. Vous devez souscrire à un service SIP compatible et le configurer correctement. Grandstream recommande d'avoir un service téléphonique traditionnel pour les urgences.

Comment configurer le téléphone via le navigateur web ?

Appuyez sur la touche HAUT pour afficher l'adresse IP du téléphone. Saisissez cette adresse dans votre navigateur. Le mot de passe administrateur par défaut est 'admin' et le mot de passe utilisateur est '123'.

Comment configurer les paramètres SIP ?

Depuis le menu du téléphone, allez dans MENU > Phone > SIP > Account. Saisissez les paramètres fournis par votre opérateur : proxy SIP, nom d'utilisateur, mot de passe, etc.

Le GXP2160 supporte-t-il le PoE ?

Oui, le GXP2160 intègre le PoE (Power over Ethernet). Vous pouvez l'alimenter via un switch PoE sans utiliser l'adaptateur secteur.

Comment utiliser la fonction Bluetooth ?

Le Bluetooth intégré permet de connecter un casque sans fil. Activez le Bluetooth depuis le menu du téléphone et appairez votre casque selon les instructions du fabricant.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si vous utilisez le PoE, assurez-vous que le switch fournit suffisamment de puissance. Si le problème persiste, contactez le support technique.

Comment transférer un appel ?

Pendant un appel, appuyez sur la touche 'Transfert' (ou TRANS). Composez le numéro du destinataire, puis appuyez sur 'Transfert' à nouveau pour finaliser le transfert.

Où trouver le manuel d'utilisation complet ?

Le manuel détaillé est disponible en téléchargement sur le site de Grandstream : http://www.grandstream.com/support.

MODE D'EMPLOI GXP2160 GRANDSTREAM

Pour installer le téléphone sur la table avec le positionneur du téléphone, joignez ce dernier à la base du téléphone où il y a une fente (Moitié supérieure, une partie du bas).

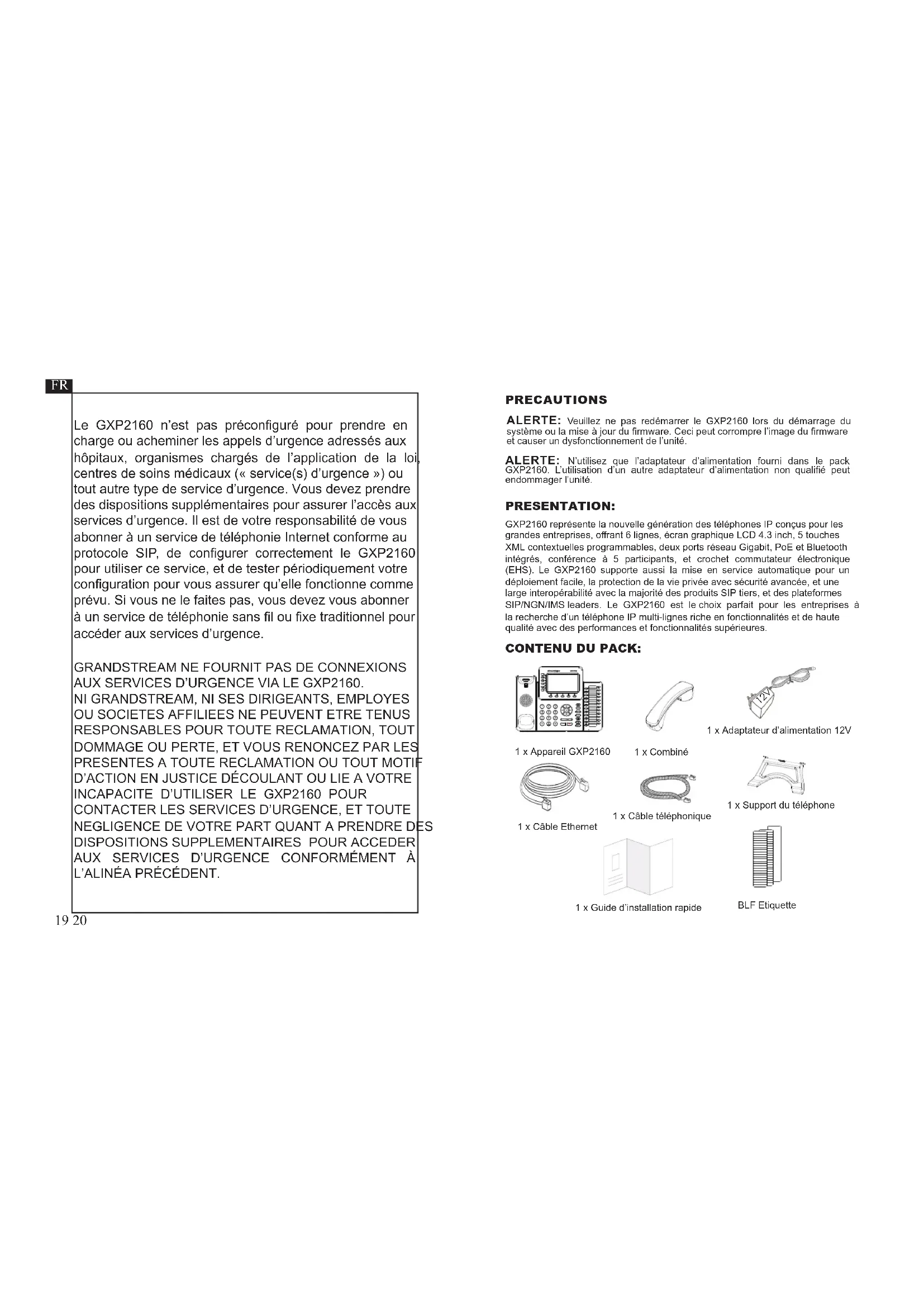

Le GXP2160 n'est pas préconfiguré pour prendre en charge ou acheminer les appels d'urgence adressés aux hôpitaux, organismes chargés de l'application de la loi centres de soins médicaux (« service(s) d'urgence ») ou tout autre type de service d'urgence. Vous devez prendre des dispositions supplémentaires pour assurer l'accès aux services d'urgence. Il est de votre responsabilité de vous abonner à un service de téléphonie Internet conforme au protocole SIP, de configurer correctement le GXP2160 pour utiliser ce service, et de tester périodiquement votre configuration pour vous assurer qu'elle fonctionne comme prévu. Si vous ne le faites pas, vous devez vous abonner à un service de téléphonie sans fil ou fixe traditionnel pour accéder aux services d'urgence.

GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS AUX SERVICES D'URGENCE VIA LE GXP2160. NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU SOCIETES AFFILIEES NE PEUVENT ETRE TENUS RESPONSABLES POUR TOUTE RECLAMATION, TOUT DOMMAGE OU PERTE, ET VOUS RENONCEZ PAR LES PRESENTES A TOUTE RECLAMATION OU TOUT MOTIF D'ACTION EN JUSTICE DÉCOULANT OU LIE A VOTRE INCAPACITE D'UTILISER LE GXP2160 POUR CONTACTER LES SERVICES D'URGENCE, ET TOUTE NEGLIGENCE DE VOTRE PART QUANT A PRENDRE DES DISPOSITIONS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D'URGENCE CONFORMÉMENT À L'ALINÉA PRÉCÉDENT.

PRECAUTIONS

ALERTE: Veuillez ne pas redémarrer le GXP2160 lors du démarrage du système ou la mise à jour du firmware. Ceci peut corrompre l'image du firmware et causer un dysfonctionnement de l'unité.

ALERTE: N'utilisez que l'adaptateur d'alimentation fourni dans le pack GXP2160. L'utilisation d'un autre adaptateur d'alimentation non qualifié peut endommager l'unité.

PRESENTATION:

GXP2160 représente la nouvelle génération des téléphones IP conçus pour les grandes entreprises, offrant 6 lignes, écran graphique LCD 4.3 inch, 5 touches XML contextuelles programmables, deux ports réseau Gigabit, PoE et Bluetooth intégrés, conférence à 5 participants, et crochet commutateur électronique (EHS). Le GXP2160 supporte aussi la mise en service automatique pour un déploiement facile, la protection de la vie privée avec sécurité avancée, et une large interoperabilité avec la majorité des produits SIP tiers, et des plateformes SIP/NGN/IMS leaders. Le GXP2160 est le choix parfait pour les entreprises à la recherche d'un téléphone IP multi-lignes riche en fonctionnalités et de haute qualité avec des performances et fonctionnalités supérieures.

CONTENU DU PACK:

1 x Apparel GXP2160

1 x Combiné

1 x Adaptateur d'alimentation 12V

1 x Câble Ethernet

1 x Câble téléphonique

1 x Support du téléphone

1 x Guide d'installation rapide

BLF Etiquette

INSTALLATION DU TELEPHONE:

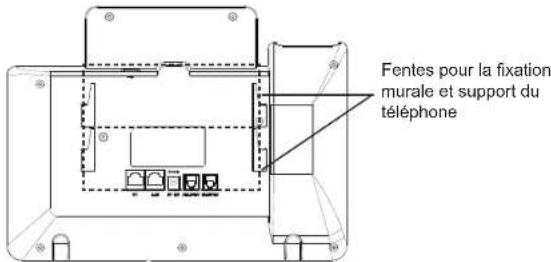

Fentes pour la fixation murale et support du téléphone

Installation du téléphone (Fixation murale\* vendu séparément):

1. Attachez le support de fixation murale à la fente située à l'arrière du téléphone.
2. Attachez le téléphone au mur via la fente de fixation murale.

3. Tirez la languette du support du combiné (Voir figure ci-dessous).

4. Pivotez la languette et rebranchez-la dans la fente en gardant son appui vers le haut pour tenir le combiné lorsque le téléphone est fixé au mur (Voir figure ci-dessous).

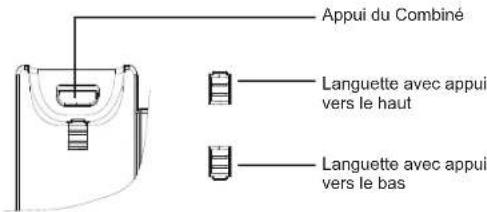

Appui du Combiné Languette avec appui vers le haut Languette avec appui vers le bas

Installation du téléphone (Support du téléphone):

Pour installer le téléphone sur la table avec le support du téléphone, attachez ce dernier à la fente placée à la base du téléphone (partie Supérieure, partie Inférieure).

L'installation de l'étiquette en papier BLF:

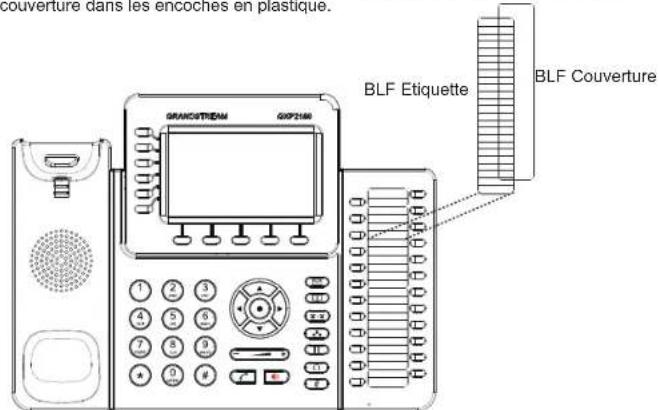

1. Installez l'étiquette en papier en y alignant les découpes avec les encoches en plastique sur le téléphone et posez doucement l'étiquette sur la surface du téléphone;

2. Installez la couverture en plastique sur l'étiquette en papier en insérant la couverture dans les encoches en plastique.

COUVERTURE dans les encoches en plastique. GRANCITRIEM GXP214G BLF Etiquette BLF Couverture

CONNECTER LE TÉLÉPHONE:

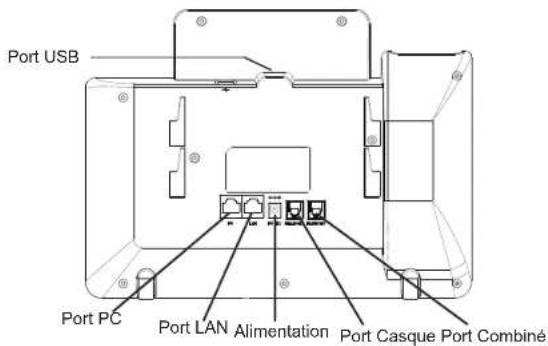

Port USB Port PC Port LAN Alimentation Port Casque Port Combiné

Pour installer le GXP2160, suivez les instructions ci-dessous :

1. Connectez le combiné et le boîtier du téléphone principal avec le câble téléphonique.
2. Connectez le port LAN de votre téléphone au port RJ-45 d'un concentrateur/commutateur ou un routeur (côté LAN du routeur) à l'aide du câble Ethernet.
3. Connectez la fiche de sortie 12V DC à la prise d'alimentation sur le téléphone; branchez l'adaptateur dans une prise électrique.
4. Le LCD va afficher les informations d'approvisionnement ou de mise à jour du firmware. Avant de continuer, veuillez patienter jusqu'à que la date/heure s'affiche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la configuration du téléphone, vous pouvez le configurer en utilisant soit IP statique ou DHCP.

Conseils d'utilisation du clavier:

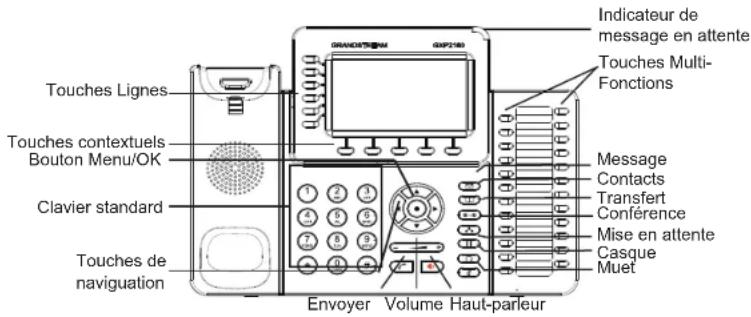

Indicateur de message en attente Touches Multi-Fonctions Touches Lignes Touches contextuels Bouton Menu/OK Clavier standard Touches de navigation Message Contacts Transfert Conférence Mise en attente Casque Muet Envoyer Volume Haut-parleur

1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU

2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/DROITE.

3. Appuyez sur le bouton circulaire MENU pour confirmer la sélection.

4. Le téléphone quitte automatiquement le MENU quand il y a un appel entrant,

si le téléphone est décroché, ou lorsque le MENU est inactif pendant 60 secondes.

CONFIGURATION DU TELEPHONE :

Configurer le GXP2160 en utilisant le Navigateur web:

1. Vérifiez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton HAUT pour afficher l'adresse IP.
3. Saisissez l'adresse IP du téléphone dans votre navigateur PC (voir figure à droite).
4. Le mot de passe d'administrateur par défaut est "admin", le mot de passe "utilisateur" par défaut est "123".

GRANDSTREAM CONNECTING THE WORLD GXP2160 Non Coulouvo Mail or place Be clemente Largue Fragas

Configurer le GXP2160 en utilisant le Clavier:

1. Assurez-vous que le téléphone est libre;
2. Appuyez sur le bouton "MENU" pour accéder au MENU pour configurer le téléphone;
3. Sélectionnez MENU -> Phone -> SIP -> Account, pour configurer les paramètres du Proxy SIP, Proxy Sortant, Nom d'utilisateur SIP, Nom d'authentication SIP, mot de passe SIP;
4. Suivez les options du MENU pour configurer les fonctionnalités de base du téléphone. Par exemple: l'adresse IP si vous utilisez une adresse IP statique. Pour plus de détails, veuillez vérifier le manuel d'utilisation du GXP2160;
5. Veuillez contacter votre Fournisseur d'accès Internet pour les paramètres supplémentaires qui peuvent être nécessaires pour configurer le téléphone.

Note : Pour le manuel d'utilisation détaillé, veuillez le télécharger a partir de : http://www.grandstream.com/support
